U471AA-F - Caméra de surveillance Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance sans fil
Marque	Lorex
Modèle	U471AA-F
Résolution vidéo	2K
Alimentation	Batterie rechargeable (bloc-piles), câble d'alimentation 2 m
Temps de charge	4 à 6 heures
Autonomie	Non spécifiée (dépend de l'utilisation)
Connectivité	Wi-Fi, jumelage avec Hub Lorex, application Lorex Home
Fonctions principales	Détection de mouvement, vision nocturne (filtre IR mécanique), audio bidirectionnel, sirène, lumière, mode privé, enregistrement vidéo, snapshot
Angle de détection optimal	15° à 30° vers le bas par rapport à l'horizontale
Distance de détection optimale	2 à 10 m (mur), 1,5 à 10 m (étagère)
Hauteur de montage recommandée	2 à 3 m (mur), 1,4 à 2 m (étagère)
Entretien	Nettoyer avec un linge humide ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas démonter ; ne pas exposer au soleil ; utiliser bloc d'alimentation certifié UL/CSA
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; réparation par un professionnel
Informations générales	Filtre IR mécanique (clic audible en passage jour/nuit), compatible avec Hub Lorex

FOIRE AUX QUESTIONS - U471AA-F Lorex

Comment charger la batterie de la caméra Lorex U471AA-F ?

Utilisez le câble d'alimentation fourni pour brancher la caméra sur une prise secteur. La batterie se charge complètement en 4 à 6 heures. L'indicateur d'état devient vert lorsque la charge est terminée.

Comment installer la caméra Lorex U471AA-F ?

Fixez la plaque de montage au mur à l'aide du gabarit et des vis fournies. Enclenchez le support sur la plaque, puis vissez la caméra sur le support. Réglez l'angle souhaité (15° à 30° vers le bas) et serrez l'écrou de réglage.

Comment connecter la caméra au Hub Lorex ?

Téléchargez l'application Lorex Home, créez un compte, puis appuyez sur le bouton '+' près du concentrateur dans l'application. Suivez les instructions pour jumeler la caméra. Assurez-vous que l'indicateur d'état clignote rapidement (mode jumelage).

Que signifie l'indicateur d'état de la caméra ?

L'indicateur peut être : éteint (mode privé ou batterie faible), vert fixe (fonctionnement normal), vert clignotant (détection de mouvement), rouge clignotant (prêt pour jumelage ou réinitialisation), rouge fixe (test Wi-Fi), alternance rouge/vert (déconnecté du réseau), clignotement lent (mise à jour micrologiciel).

Puis-je utiliser un bloc d'alimentation non certifié pour la caméra ?

Non, il est obligatoire d'utiliser un bloc d'alimentation stabilisé et certifié UL/CSA (fourni). L'utilisation d'un adaptateur non réglementé peut endommager la caméra et annuler la garantie.

Comment nettoyer la caméra Lorex U471AA-F ?

Utilisez un linge humide pour nettoyer la caméra. N'utilisez aucun nettoyant abrasif ou chimique.

Quelle est la portée de détection de mouvement de la caméra ?

La détection est optimale pour des objets situés entre 2 et 10 m (montage mural) ou entre 1,5 et 10 m (montage sur étagère). La précision dépend de la distance, de la hauteur, de l'angle et de la vision nocturne.

Comment régler l'angle de la caméra après installation ?

Desserrez l'écrou de réglage situé sous la caméra, orientez la caméra dans l'angle souhaité (de préférence 15° à 30° vers le bas), puis resserrez l'écrou. Si la caméra ne tient pas en place, ajustez les vis de réglage à l'arrière du support.

L'enregistrement audio est-il légal avec cette caméra ?

L'enregistrement audio sans consentement peut être illégal dans certaines régions. Il est de votre responsabilité de vérifier les lois locales avant d'utiliser la fonction audio.

Que faire si le voyant de la caméra clignote en rouge ?

Un clignotement rouge rapide indique que la caméra est en mode jumelage ou réinitialisation. Si elle clignote lentement, elle est en mise à jour. Consultez le tableau des voyants dans la notice pour plus de détails.

MODE D'EMPLOI U471AA-F Lorex

Mesures de sécurité pour la caméra

• Lisez attentivement ce guide et gardez-le pour consultation ultérieure.
• Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.
• Faites fonctionner la caméra dans les limites de température, d'humidité et de tension spécifiées et utilisez les accessoires approuvés par le fabricant.
• Ne démontez pas la caméra.
• Ne pointez pas votre caméra vers le soleil ou une source intense de lumière.
• Un nettoyage périodique peut s'avérer nécessaire. Utilisez uniquement un linge humide. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

Mesures de sécurité pour les piles

Reportez-vous à l'encart « Sécurité pour les piles ».

Clauses de non-responsabilité

• Cet appareil comprend un filtre IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic provenant de la caméra peut être entendu. Ce clic est normal et indique que le filtre de la caméra fonctionne.
• L'enregistrement audio sans consentement est illégal sur certains territoires. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.

Attention

Un bloc d'alimentation STABILISÉ et CERTIFIÉ UL/CSA est OBLIGATOIRE pour l'utilisation de cet ensemble (fourni).

L'utilisation d'un bloc d'alimentation non réglementé et non conforme peut endommager ce produit et annuler la garantie.

Merci pour votre achat!

Comment faire les premiers pas avec la caméra 2K sans fil

Contenu

Section

1 Contenu de l'emballage
2 Avant de commencer
3 Aperçu
4 Indicateur d'état
5 Jumelage au Hub
6 Visionnement de l'application en direct
7 Gestion des dispositifs d'application
8 Placement
9 Montage

1 Contenu de l'emballage

Caméra sans fil (x1)

Bloc-piles (x1)

Câble d'alimentation de 6.6ft (2m) (x1)

Support de montage (x1)

Gabarit de montage (x1)

Plaque de montage (x1)

2 Avant de commencer

La pile de la caméra sont livrées partiellement chargées (en raison des règles de sécurité). Veuillez charger complètement la batterie avant de l'utiliser et avant de commencer votre installation. Cela prendra 4 à 6 heures.

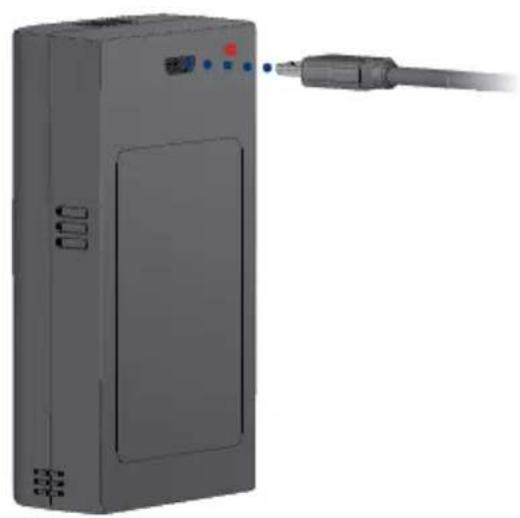

Pour charger le bloc-piles :

1. Utilisez le câble d'alimentation pour charger la pile.
2. Lorsque la pile est complètement chargées, l'indicateur d'état des piles devient vert.

Vert - Piles entièrement chargéesRouge - Piles faibles

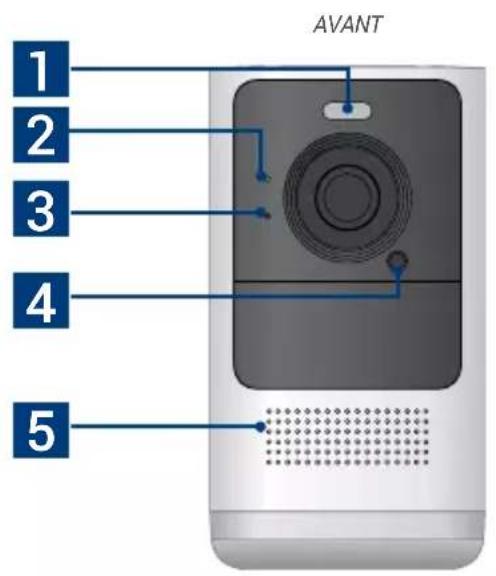

3 Aperçu

1. Voyant d'avertissement
2. Indicateur d'état
3. Microphone
4. Capteur de lumière
5. Haut-parleur

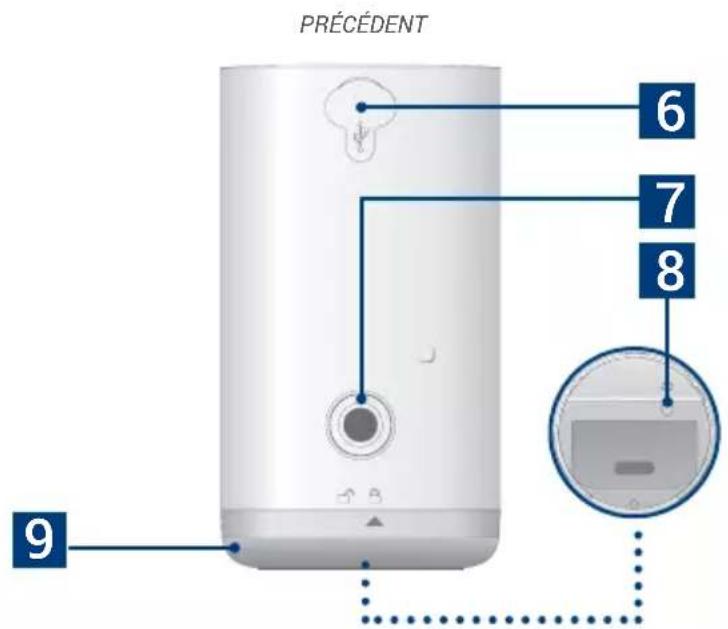

1. Port d'alimentation
2. Encart fileté (pour le montage)
3. Bouton de jumelage/de réinitialisation
4. Couvercle inférieur

Indicateur d'état

État Description
Arrêt Mode Vie privée ou Pile à recharger
(permanent)	Bon fonctionnement ou la détection de mouvement
(clignotement)	Prêt pour le jumelage
(clignotement)	Test de la puissance du signal Wi-Fi
(permanent)	Réinitialisation des réglages d'usine
(clignotement)	Déconnecté du réseau
(alternance)	Mise à niveau du micrologiciel en cours

5 Jumelage au Hub

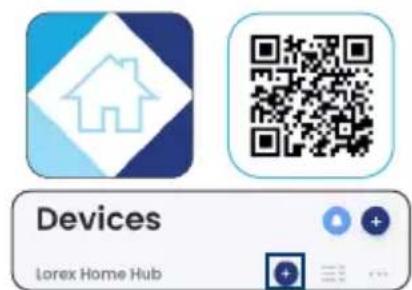

1. Téléchargez l'application Lorex Home en scannant le code QR.
2. Ouvrez l'application Lorex Home, et connectez-vous ou créez un compte.
3. Appuyez sur + près du concentrateur et suivez les instructions fournies dans l'application.
4. Une fois la caméra configurée, réinstallez le couvercle inférieur en alignant soigneusement la flèche et les symboles de déverrouillage. Poussez et tournez le couvercle inférieur dans le sens des aiguilles d'une montre pour le verrouiller.

Optionnel: Recharger la pile à l'intérieur de la caméra

1. Branchez le câble d'alimentation au port d'alimentation de la caméra.
2. Branchez sur une prise de courant jusqu'à ce que l'indicateur d'état vert de la caméra cesse de clignoter.

Assurez-vous d'avoir la dernière version de l'application et le micrologiciel de l'appareil.

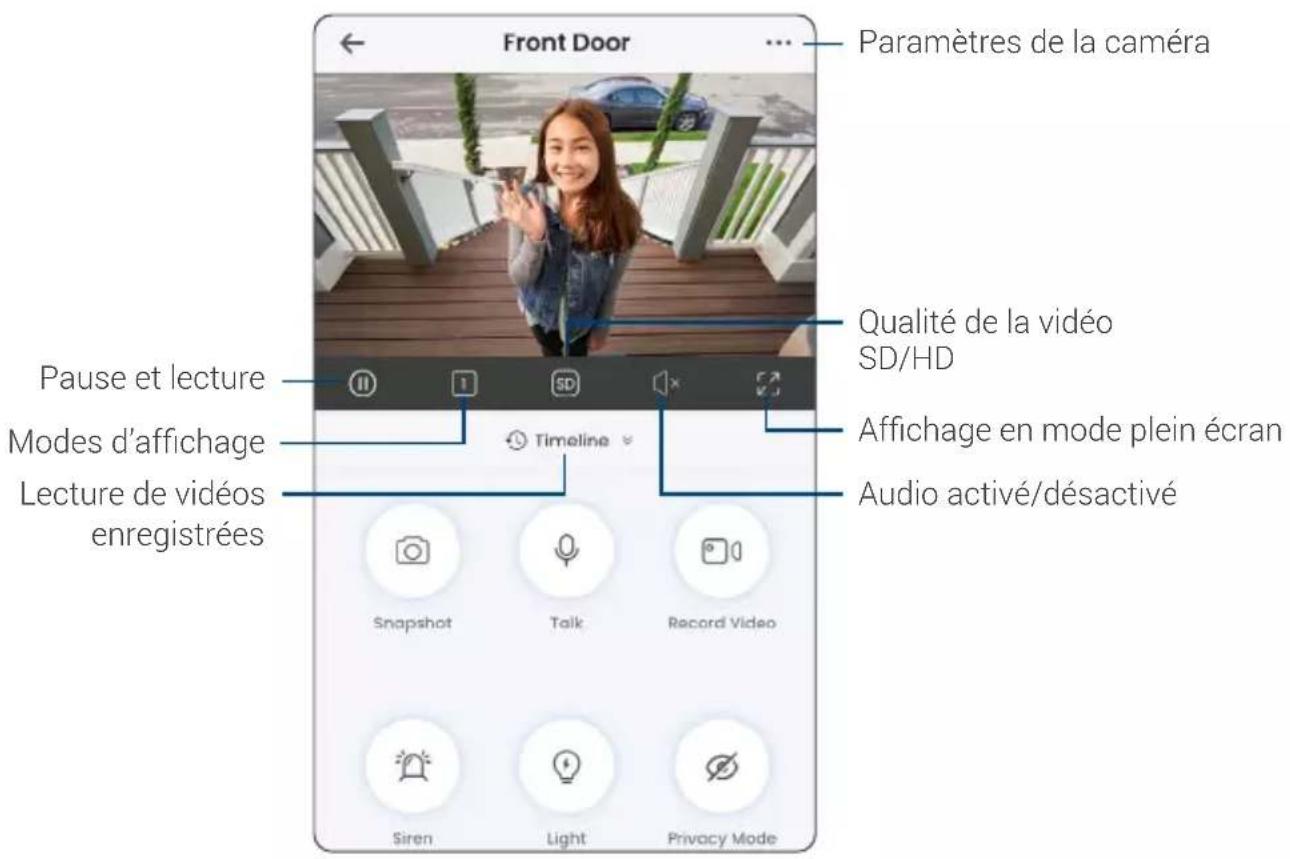

6 Visionnement de l'application en direct

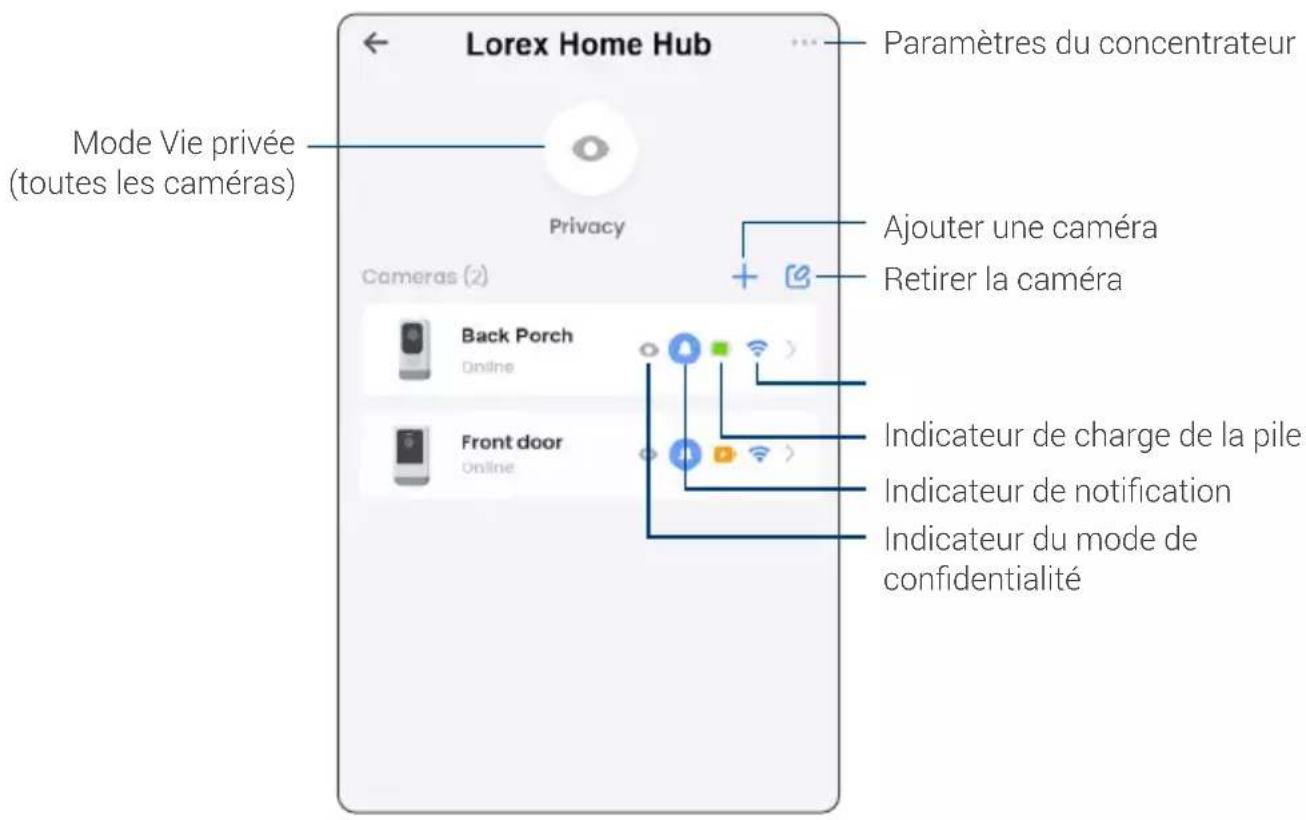

Gestion des dispositifs d'application

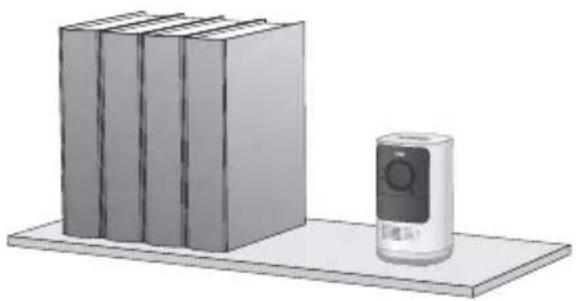

Placement

• Placez la caméra sur une surface plane ou fixez-la à un mur.
• Ne placez pas la caméra près de climatiseurs ou autres sorties d'air.
• Installez la caméra à l'angle et à la hauteur recommandés selon les directives ci-dessous.

Pour optimiser la précision de la détection de mouvement lorsque la caméra est : Montée sur un mur Placée sur une étagère

Distance Distance optimale pour les objets à une distance de 2 à 10 m (6,5 à 32 pieds).

Précision optimale pour les objets à une distance de 1,5 à 10 m (5 à 32 pieds).

Angle Orientez la caméra de 15° à 30° vers le bas par rapport à la position de niveau.

Angle

Assurez-vous que la surface plane ou l'étagère n'obstrue pas le champ de vision de la caméra.

Hauteur Hauteurz la caméra entre 2 et 3 mètres (7 à 10 pieds) du sol.

Installez la caméra à une hauteur comprise entre 1,4 et 2 mètres (4,5 à 6,5 pieds) du sol.

Remarque : La précision de la détection des personnes sera influencée par de multiples facteurs, tels que la distance entre la personne et la caméra, la taille de la personne, la hauteur et l'angle de la caméra. La vision nocturne influence également la précision et la distance de la détection.

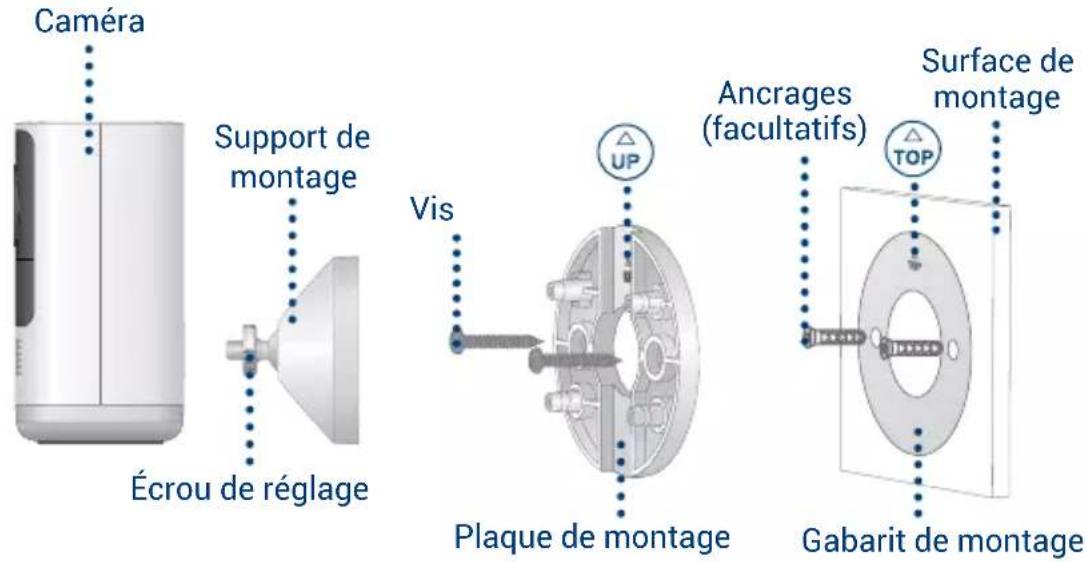

Montage

Pour installer la caméra :

1. Placez le gabarit de montage sur l'emplacement souhaité.
   Optionnel : Percez des trous de 5,5 mm (7/32 po) pour les ancrages.

2. Alignez les flèches de la plaque de montage et du gabarit. À l'aide d'un tournevis Philips et des vis fournies, fixez la plaque de montage à la surface.

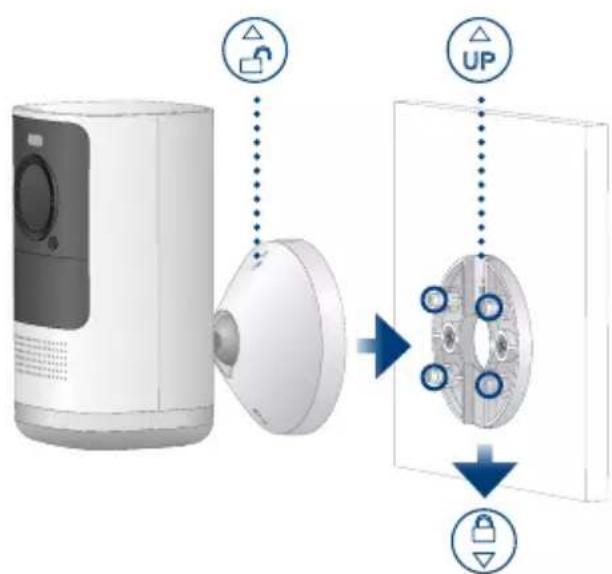

3. Alignez les flèches entre le support et la plaque de montage. Poussez le support pour l'installer, puis faites-le glisser vers le bas pour le verrouiller en place.

Vous entendrez un « déclic » lorsque le support sera installé.

1. Fixez la caméra au support de montage à l'aide de l'encart fileté situé à l'arrière de la caméra. Tournez la caméra dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit fixée, puis serrez en place en utilisant l'écrou réglable.

2. Réglez la caméra dans l'angle souhaité.

Remarque : Si la caméra ne tient pas en place ou est difficile à régler, faites glisser le support vers le haut pour la détacher de la plaque de montage. Serrez ou desserrez les 3 vis à l'arrière du support de montage pour ajuster en conséquence. Répétez les étapes 3 à 5 si vous souhaitez procéder à une nouvelle installation.

Arrière - Support de montage

Besoin d'aide?

Consultez la page help.lorex.com pour obtenir des informations et des ressources à jour :

• Téléchargez les guides de produits
• Regardez des vidéos pratiques
• Trouvez des conseils en matière de dépannage et des FAQ connexes

Enregistrez votre produit

Veuillez lire nos Termes de Service et notre Politique de Garantie Matérielle Limitée sur le site lorex.com/warranty.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.

U471AA-Series_QSG_TRILINGUAL_R1

LOREX®
