U424AAG-E - Caméra de surveillance Lorex - Notice d'utilisation et mode d'emploi gratuit

Marque	Lorex
Modèle	U424AAG-E
Type de produit	Caméra de surveillance sans fil 2K
Résolution vidéo	2K (2560 x 1440)
Type d'alimentation	Batterie rechargeable intégrée, adaptateur secteur fourni
Autonomie de la batterie	Jusqu'à 2-4 heures (2 cellules) ou 3-5 heures (3 cellules) pour une charge complète
Connectivité	Wi-Fi 2,4 GHz / 5 GHz
Vision nocturne	Capteur infrarouge passif (PIR) avec filtre IR mécanique
Audio	Microphone intégré (enregistrement audio possible)
Détection de mouvement	Capteur infrarouge passif (PIR)
Montage	Support mural inclus, avec vis de sécurité
Dimensions (H x L x P)	121 mm x 131 mm x 73 mm
Poids	Environ 0,6 kg
Contenu de l'emballage	Caméra, antenne, adaptateur et câble d'alimentation, clé Allen, mèche de forage, tournevis, ancrages (4), vis (4), vis de sécurité (2), support de montage
Applications compatibles	Lorex Cirrus (iOS et Android)
Certifications	FCC Part 15
Garantie	Consultez lorex.com/warranty

FOIRE AUX QUESTIONS - U424AAG-E Lorex

Comment charger la batterie de la caméra ?

Utilisez l'adaptateur fourni et le câble USB. Branchez la caméra sur une prise secteur. L'indicateur de charge s'allume. Le temps de charge est de 2 à 4 heures pour deux cellules et de 3 à 5 heures pour trois cellules. Assurez-vous de charger complètement avant la première utilisation.

Comment jumeler la caméra avec l'application Lorex Cirrus ?

Téléchargez l'application Lorex Cirrus, créez un compte ou connectez-vous. Sur l'écran d'accueil, sélectionnez votre enregistreur, appuyez sur un canal libre puis sur 'Pair'. Maintenez enfoncé le bouton de jumelage à l'arrière de la caméra jusqu'à ce que les LED rouges cessent de clignoter. Le message 'Pairing success!' apparaît.

Pourquoi la caméra émet-elle un bruit de clic la nuit ?

Ce bruit est normal et provient du filtre infrarouge mécanique qui se déplace pour passer en mode vision nocturne. Cela indique que la caméra fonctionne correctement.

Quelle est la résolution maximale de la caméra ?

La caméra offre une résolution 2K (2560 x 1440 pixels) pour des images nettes et détaillées.

Puis-je enregistrer l'audio avec cette caméra ?

Oui, la caméra est équipée d'un microphone intégré. Cependant, l'enregistrement audio sans consentement peut être illégal dans certaines régions. Consultez les lois locales avant d'utiliser cette fonction.

La caméra est-elle étanche ou résistante à l'eau ?

Non, elle n'est pas conçue pour être immergée. Installez-la dans un endroit abrité, à l'écart de la pluie directe et des éclaboussures.

Comment monter la caméra au mur ?

Placez le support de montage, marquez les trous, percez avec la mèche fournie, insérez les chevilles si nécessaire, puis fixez le support avec les vis. Accrochez la caméra sur le support et serrez la vis de sécurité.
Utilisez le tournevis fourni.

Que faire si je n'entends pas le signal sonore en insérant la batterie ?

Le signal sonore confirme que la batterie est bien enclenchée. Si vous ne l'entendez pas, retirez la batterie en appuyant sur les languettes d'ouverture, puis réinsérez-la correctement jusqu'au clic.

Comment retirer la batterie de la caméra ?

Dévissez la vis de blocage à l'aide du tournevis, puis appuyez simultanément sur les deux languettes d'ouverture situées à l'arrière de la caméra pour libérer la batterie.

Où trouver des ressources d'aide supplémentaires ?

Consultez le site help.lorex.com pour des guides produits, des vidéos de dépannage et des FAQ. Vous pouvez également enregistrer votre produit sur lorex.com/warranty.

MODE D'EMPLOI U424AAG-E Lorex

Guide de démarrage rapide

lorex.com

Fr

Merci pour votre achat!

Voici comment démarrer votre 2K caméra sans fil

Mesures de sécurité

• Lisez attentivement ce guide et gardez-le pour consultation ultérieure.
• Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.
• Faites fonctionner la caméra dans les limites de température, d'humidité et de tension spécifiées et utilisez les accessoires approuvés par le fabricant.
• Ne démontez pas la caméra.
• Ne pointez pas votre caméra vers le soleil ou une source intense de lumière.
• Un nettoyage périodique peut s'avérer nécessaire. Utilisez uniquement un linge humide. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

Clauses de non-responsabilité

• Un bloc d'alimentation stabilisé et certifié UL/CSA est nécessaire pour l'utilisation de cette caméra (fourni). L'utilisation d'un bloc d'alimentation non réglementé et non conforme peut endommager ce produit et annuler la garantie.
• Ne pas immerger dans l'eau. Installation recommandée dans un emplacement abrité.
• L'enregistrement audio sans consentement est illégal sur certains territoires. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.
• Cet appareil comprend un filtre IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic provenant de la caméra peut être entendu. Ce clic est normal et indique que le filtre de la caméra fonctionne.
• Certains canaux de la bande Wi-Fi de 5 GHz sont interdits au Canada. Cela signifie que certains réseaux Wi-Fi peuvent ne pas être disponibles pour la connexion pendant l'installation.

Contenu

Section

1 Contenu de l'emballage
2 Aperçu
3 Avant de commencer
4 Configuration
5 Jumelage à l'application
6 Visionnement de l'application en direct
7 Montage

Contenu de l'emballage

Caméra de sécurité 2K sans fil (x1)

Antenne de caméra (x1)

Adaptateur de charge et câble (x1)

Clé Allen (x1) Mèche de forage (x1) Tournevis (x1)

Ancrages (x4) Vis (x4) Vis de sécurité (x2)

Support de montage (x1)

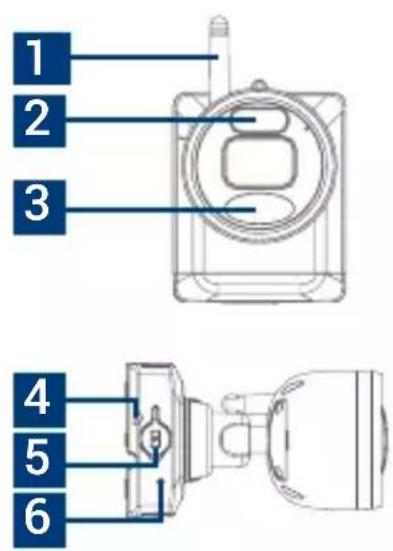

Aperçu

PARTIE INFÉRIEURE

1. Antenne démontable
2. Voyant d'avertissement
3. Capteur passif à infrarouge
4. Vis de blocage
5. Port d'alimentation
6. Indicateur de charge de la pile

CÔTÉAVANT

PLAQUE DE MONTAGE ARRIÈRE

1. Fixation
2. Bouton de jumelage
3. Bague de réglage
4. Languettes d'ouverture du bloc-pile (x2)
5. Fentes de la plaque de montage (x2)

Dimensions

• Hauteur : 121 mm (4,8 po)

• Largeur : 131 mm (5,2 po) • Longueur : 73 mm (2,9 po)

Avant de commencer

Les piles de la caméra sont livrées partiellement chargées (en raison des règles de sécurité). Prenez soin de charger complètement les piles avant l'utilisation et l'installation. Vous pouvez charger le bloc-piles à l'intérieur ou à l'extérieur de la caméra.

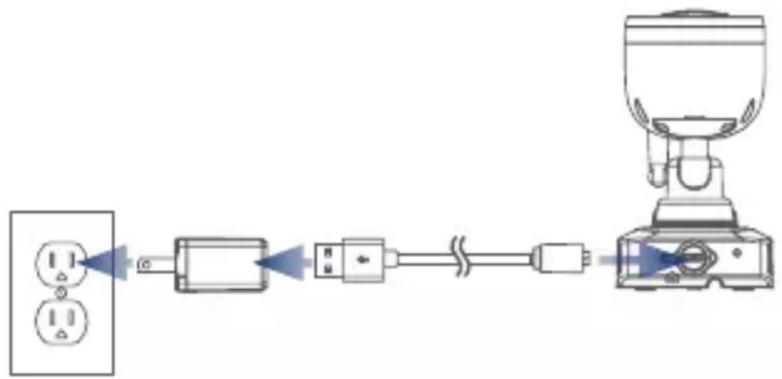

Pour charger le bloc-piles de la caméra :

1. Retirez le film protecteur des contacts des piles et de la lentille de la caméra.
2. En utilisant l'adaptateur de bloc-pile et le câble fournis, branchez le caméra à la prise de courant la plus proche.

Indicateur de charge de la pile de la caméra Temps de recharge des piles

(permanent)	Complètement chargé
(permanent)	Chargement

Deux cellules 2-4 heures

Trois cellules 3-5 heures

4 Configuration

1. Tournez la bague de réglage dans le sens des aiguilles d'une montre pour relâcher et incliner la caméra.
2. Visser l'antenne.
3. Insérez le bloc-piles dans la base de la caméra.

Remarque : Vous entendrez un « signal sonore » lorsque le bloc d'alimentation est correctement inséré. Si vous n'entendez pas cette alerte, retirez le bloc-pile en appuyant sur les languettes d'ouverture, puis réinsérez-le.

Jumelage à l'application

1. Téléchargez l'application Lorex Cirrus en balayant le code QR.
2. Ouvrez l'application Lorex Cirrus, et connectez vous ou créée un compte.
3. À partir de l'écran d'accueil, sélectionnez votre enregistreur dans la liste d'appareils.

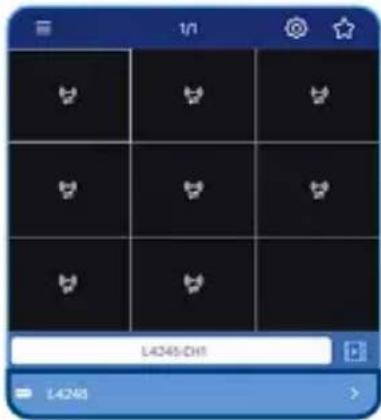

4. Appuyez sur n'importe quel canal libre marqué avec une icône

1. Appuyez sur Pair.
2. Appuyez et maintenez le bouton de jumelage à l'arrière de la caméra jusqu'à ce que les feux LED rouges cessent de clignoter, puis relâchez le bouton de jumelage. Le message « Pairing success! » apparaîtra à l'écran. Si vous ne voyez pas ce message, répétez étapes 3-6.

Optionnel : Jumelage sur l'enregistreur

Cliquez sur l'icône dans l'écran d'un canal vide. Après avoir appuyé le bouton de jumelage qui se situe à l'arrière de votre caméra et en le maintenant appuyé, vous aurez 30 secondes pour jumeler la caméra.

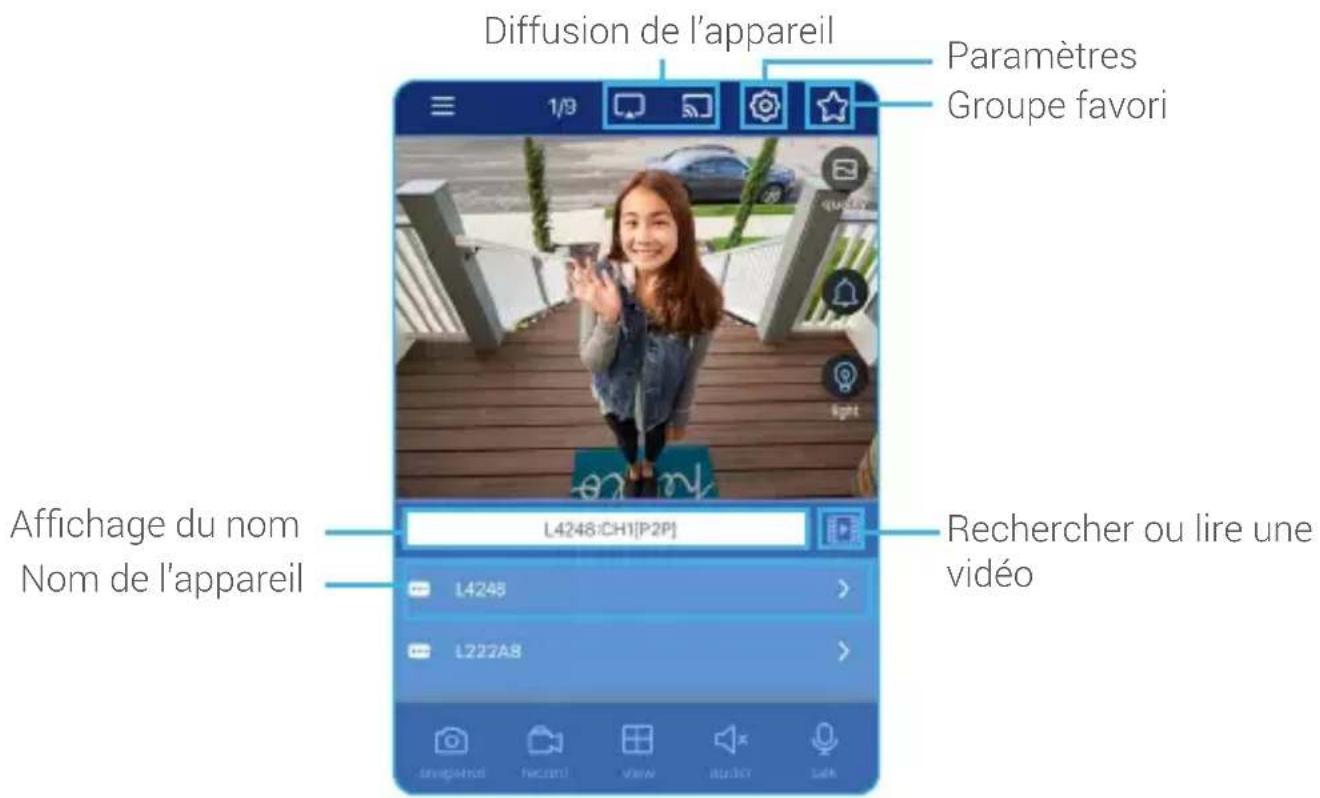

Visionnement de l'application en direct

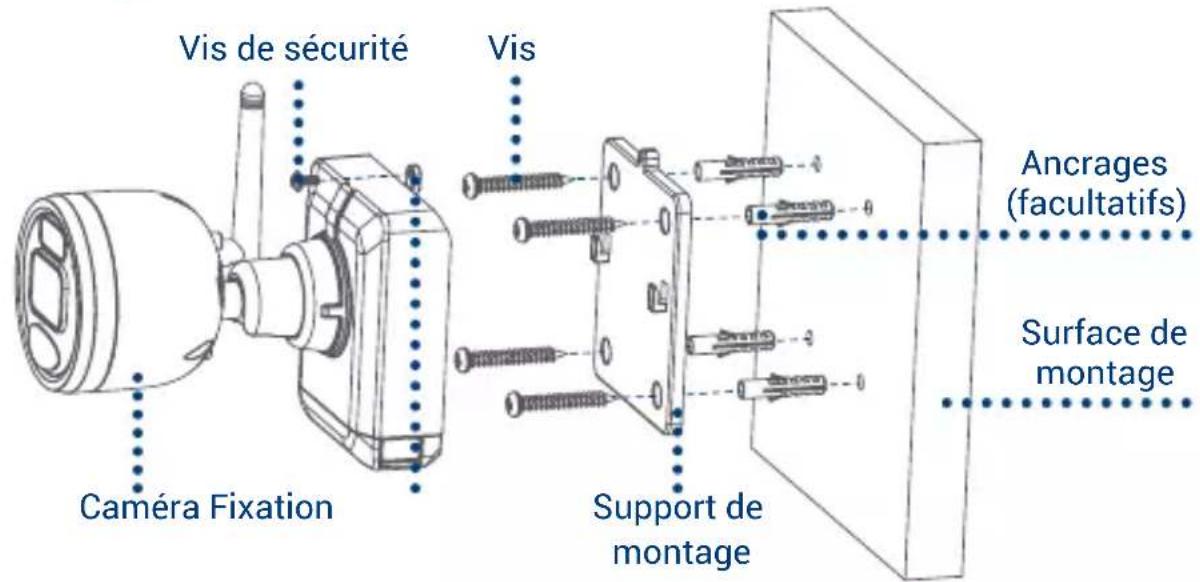

Montage

1. Placez le support de montage sur la position souhaitée.
2. Marquez les trous à travers le support de montage.
3. À l'aide de la mèche de forage fournie, percez les trous marqués.

4. Utilisez le tournevis fourni pour fixer le support de montage avec les vis de montage fournies.
   Optionnel : Si vous montez la caméra sur le placoplâtre, utilisez les ancrages fournis.

5. Orientez la fixation de la caméra vers le haut, puis alignez les fentes de la plaque de montage de la caméra sur les languettes du support de montage. Poussez et faites glisser vers le bas pour le fixer en place.

6. Insérez la vis de sécurité dans la fixation sur la base de la caméra et le support de montage, Puis, serrez avec le tournevis.

7. Resserrer la vis de verrouillage en utilisant un tournevis.

Remarque : Pour le retrait ultérieur le bloc-piles, relâchez la vis de blocage.

1. Réglez la caméra à la pôsition désirée. Serrez l'anneau d'ajustement dans le sens des aiguilles d'une montre.

La vis de verrouillage

Consultez la page help.lorex.com pour obtenir des informations et des ressources à jour :

• Téléchargez les guides de produits
- Regardez des vidéos pratiques

- Trouvez des conseils en matière de dépannage et des FAQ connexes

Enregistrez votre produit

Veuillez consulter nos conditions d'utilisation complètes et notre politique de garantie limitée du matériel sur le site lorex.com/warranty.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.

U424AA-Series_QSG_TRILINGUAL_R1

LOREX®
