MANUAL DE USUARIO PDM-X601 Power Dynamics

Felicitaciones a la compra de este producto Power Dynamics. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Power Dynamics no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

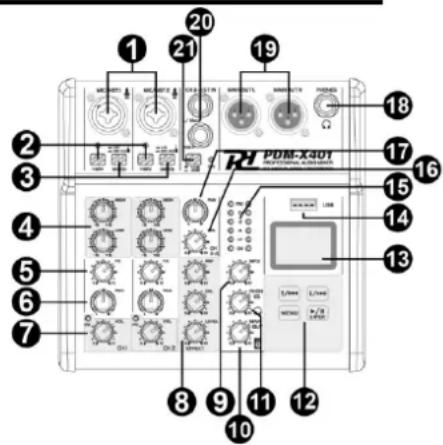

VISIÓN GENERAL

1. TOMA COMBO DE ENTRADA DE MICRÓFONO/LÍNEA/GUITARRA

Entradas XLR balanceadas y combo de 6,3 mm (1/4") para conectar un micrófono, un instrumento musical o un dispositivo de audio.

1. INTERRUPTOR FANTASMA DE +48V

Este interruptor activa y desactiva la alimentación fantasma. Cuando el interruptor está activado, el mezclador proporciona alimentación fantasma de +48 V a todos los canales que tienen tomas de entrada XLR. Active este interruptor cuando utilice uno o más micrófonos de condensador con alimentación fantasma.

1. INTERRUPTOR DE ENTRADA DE GUITARRA/LÍNEA

Este interruptor se utiliza para cambiar las conexiones de los canales de entrada a las diferentes fuentes de sonido. En la posición superior, el canal de entrada puede conectarse directamente a un dispositivo de audio de alta impedancia, como una guitarra eléctrica o un bajo. Desconectado, puede conectarse a un dispositivo de audio de baja impedancia.

1. ENTRADA DE SEÑAL CH 2 BANDA EQ

Se trata de un sensible ecualizador de 2 bandas de alta calidad que ajusta el tono general del canal.

1. FX

Ajuste el volumen de los efectos para el canal respectivo.

1. PAN

Coloca la señal del canal entre L/R en la mezcla estéreo.

1. CONTROL DE VOLUMEN/ LED DE PICO

Ajusta el volumen del sonido procedente del micrófono u otra fuente conectada al canal. Cuando el LED de pico parpadee (indicando que la señal de entrada es demasiado alta), gire el mando de volumen hacia la izquierda para reducir el volumen.

1. PROCESADOR DE EFECTOS DIGITALES

REP Establece la frecuencia con la que se repite el eco.

DEL Ajuste el intervalo de tiempo entre cada eco.

LEVEL Ajusta el volumen del procesador de efectos.

1. VOLUMEN MP3

Para ajustar la señal de audio del reproductor de MP3.

1. VOLUMEN DE SALIDA PRINCIPAL

Gire este mando para ajustar el volumen de la salida principal.

1. VOLUMEN DE SALIDA DE LOS AURICULARES

Gire este mando para ajustar el volumen de salida de los auriculares.

1. PANEL DE CONTROL DEL REPRODUCTOR/GRABADOR MP3

A. Pulsar brevemente: la anterior/elegir hacia arriba o hacia la izquierda; Mantener pulsada: reducir el volumen.

B. Pulsar brevemente: la siguiente/elegir hacia abajo o hacia la derecha; Mantener pulsado: subir el volumen.

C. Tecla de menú;

D. Tecla de reproducción/pausa/conformación

1. PANTALLA LCD

2. PUERTO USB

3. VU METER

Muestra el nivel de salida de la señal. Ajuste el nivel de salida para reducir el nivel cuando los indicadores de pico se iluminen en rojo.

1. VOLUMEN DÉL CANAL ESTÉREO.

Gire este mando para ajustar el volumen de los canales estéreo.

1. PAN

Gire este mando para ajustar el balance del canal de entrada estéreo.

1. TOMA DE AURICULARES

Salida de auriculares estéreo de 6,35 mm.

1. TOMAS DE SALIDA PRINCIPALES

Tomas de salida balanceadas XLR para altavoces alimentados, amplificadores de potencia u otros equipos de audio.

1. TOMAS DE ENTRADA DE LÍNEA ESTÉREO

Tomas de entrada de línea estéreo de 6,35 mm.

1. SENSIBILIDAD DE ENTRADA ESTÉREO

El selector de la sensibilidad de la señal de entrada de línea estéreo (+4dB, -10dB).

1. TOMA DE ENTRADA DE LA FUENTE DE ALIMENTACIÓN DE CC

2. ENCENDIDO/APAGADO

PDM-X40T 1 20 21 19 18 17 16 15 14 13 12 11 10 8 9 10 7 6 5 4 3 2

A ↑/||← B ↓/►|| C MENU ►/|| ENTP D 12

Power Dynamics Professional Audio PDM-X401 Motor Mixer & Channel BT-4093-058 22 23

MANUAL DE FUNCIONAMIENTO DEL REPRODUCTOR/GRABADOR BT/MP3:

CONFIGURACIÓN DEL SISTEMA: Cuando no hay un disco USB insertado, pulse brevemente cualquier tecla y acceda a los elementos del menú principal, pulse brevemente la tecla de selección, seleccione la tecla "system setup", pulse la tecla "play confirm" para realizar la configuración del sistema.

La lista es la siguiente:

Tiempo de retroiluminación: Si no hay ninguna operación, la luz de fondo se apagará automáticamente después de cierto tiempo. Este elemento de selección es para que usted elija el tiempo que necesita para encender. El valor por defecto es no encender.

Selección de idioma: Pantalla del menú en inglés o chino.

Contraste: Ajusta el grado de contraste de la pantalla, y se adapta a diferentes ambientes de luz.

INICIE LA CONEXIÓN BT: Cuando no haya un disco USB insertado, pulse brevemente cualquier tecla y acceda al menú principal. Pulse brevemente la tecla de selección y seleccione la opción "Modo BT". Pulse la tecla "Play conform" para conectarse. El nombre de la red BT es "Power Dynamics".

MODO MÚSICA: Cuando se inserte el disco USB, comenzará a reproducir la música automáticamente. Bajo la interfaz de reproducción de música, pulse brevemente la tecla "menú", y aparecerán un par de configuraciones bajo el modo de música.

Modo de circulación: hay múltiples modos como circulación total, circulación individual y reproducción aleatoria a elegir.

Modo EQ: hay un par de modos de balance como naturaleza, rock, pop y clásico para elegir.

Directorio del disco maestro: hace la lectura de los archivos de audio en la carpeta, puede elegir la música puntualmente.

Borrar el archivo: borra el archivo de audio que se está reproduciendo.

MODO DE GRABACIÓN: Bajo la interfaz de reproducción de música, mantenga pulsada la tecla "menú" y entre en el modo de trabajo de grabación:

Pulse brevemente la tecla "Play", inicie la grabación o pause la grabación;

Pulsar prolongadamente la tecla "Play", terminar la grabación y guardar el archivo de grabación, salir automáticamente y volver a la interfaz de reproducción;

Formato del archivo de grabación: MP3/48Khz sampling/128Kbs bit rate.

Cualquier cambio en la configuración será almacenado y memorizado en el momento de encender

Cuando utilice el mezclador con un ordenador, instale un software de audio para su sistema operativo. En Internet hay disponibles de forma gratuita diversos programas para la reproducción/grabación de audio.

1. Conecte el ordenador: En el menú principal, seleccione y configure la opción "Conectar el ordenador". Utilice el cable USB para conectar con el puerto USB del ordenador. Se puede utilizar como la tarjeta de sonido USB para reproducir la música..

2. Llame al software de reproducción/grabación y realice los ajustes necesarios para la reproducción de audio a través del mezclador o la grabación de audio desde el mezclador.

Si no es posible la grabación de audio o la reproducción de audio, compruebe la configuración del sistema del ordenador para averiguar si se ha seleccionado la interfaz USB para la entrada o la salida de audio.
