Tipo de producto	Termógrafo recargable
Marca	Klein Tools
Modelo	TI250
Dimensiones	80,8 × 79 × 25,7 mm
Peso	156 g
Alimentación	Batería de litio-polímero 3,7 V, 1350 mAh, recargable por USB
Tiempo de carga	Aproximadamente 3 horas
Resolución del sensor	10 800 píxeles (microbolómetro VOx)
Rango de temperaturas	-20 °C a 400 °C (-4 °F a 752 °F)
Precisión térmica	±3°C o ±3 % (según el valor más alto)
Emisividad ajustable	De 0,1 a 0,99 (valor predeterminado 0,95)
Pantalla	Pantalla LCD TFT de 2,4 pulgadas
Paletas de colores	Hierro, arcoíris, escala de grises
Almacenamiento de imágenes	Tarjeta microSD (no incluida)
Funciones principales	Puntos máximo, mínimo, medio, alarmas alta/baja, apagado automático ajustable
Apagado automático	5, 10 o 30 minutos (ajustable)
Resistencia a caídas	2 m
Conformidad	UL 61010-1, CSA C22.2 n.º 61010-1
Temperatura de funcionamiento	0 °C a 45 °C
Temperatura de almacenamiento	-20 °C a 60 °C
Garantía	Consulte el sitio web de Klein Tools
Mantenimiento	Limpiar con un paño que no suelte pelusa; no utilizar disolventes
Seguridad	No abrir; ninguna pieza reparable por el usuario; se recomienda protección ocular
Accesorios incluidos	Cable micro USB

Preguntas frecuentes - TI250 Klein Tools

¿Cómo cargar el TI250?

Conecte el cable micro USB incluido al puerto de carga USB (7) y el otro extremo a un adaptador de corriente USB (no incluido). La carga completa toma aproximadamente 3 horas. El indicador de batería parpadea durante la carga.

¿Cómo usar una tarjeta microSD?

Inserte una tarjeta microSD (no incluida) en la ranura prevista antes de encender. Use el menú para tomar fotos y acceder a la galería. El formateo se realiza a través de la configuración (Formatear SD).

¿Qué hacer si la batería no mantiene la carga?

Verifique que está usando un cargador adecuado (800 mA, 5 V CC). Si el problema persiste, contacte al servicio al cliente de Klein Tools. La batería no es reemplazable por el usuario.

¿Cómo ajustar la emisividad?

En el menú Configuración (J), seleccione Emisividad y ajuste de 0,1 a 0,99. El valor predeterminado es 0,95. Ajuste según la superficie medida para una mejor precisión.

¿Cómo cambiar la unidad de temperatura (°C/°F)?

Presione el botón Menú/Seleccionar (6), use las flechas para navegar hasta el ícono F (Unidades), luego seleccione °C o °F.

¿Qué significan los colores del indicador de batería?

Verde fijo: >40 %; Amarillo: <40 %; Rojo: batería baja; Rojo parpadeante 10 veces: batería agotada, apagado inmediato.

¿Cómo tomar una foto térmica?

Asegúrese de que haya una tarjeta microSD insertada. Presione el botón de tomar foto (3). Use la flecha derecha para guardar, izquierda para eliminar.

¿Cómo ver las fotos guardadas?

Presione Menú/Seleccionar (6), seleccione el ícono Galería (1). Navegue con las flechas. Presione nuevamente Menú/Seleccionar para ver la información o eliminar.

¿Cómo limpiar el dispositivo?

Apague el dispositivo, limpie con un paño limpio que no suelte pelusa. No utilice jamás limpiadores abrasivos ni disolventes.

¿Dónde encontrar la garantía?

Consulte el sitio web www.kleintools.com/warranty para obtener detalles de la garantía. En caso de problema, contacte al servicio al cliente de Klein Tools.

MANUAL DE USUARIO TI250 Klein Tools

MANUAL DE INSTRUCCIONES

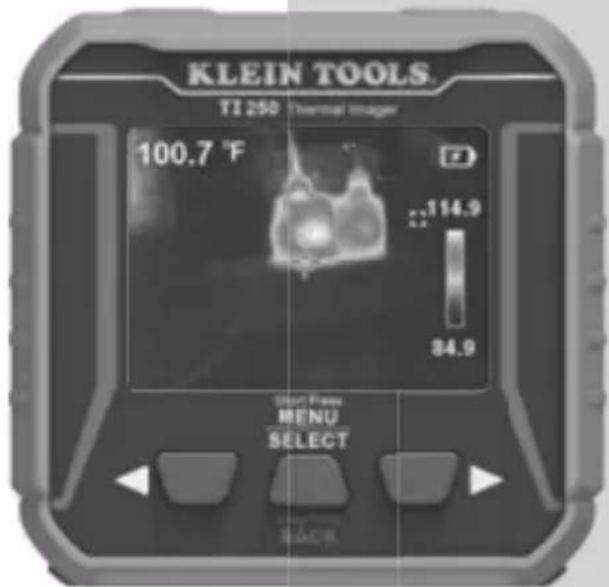

Cámara termográfica recargable

• MÁS DE 10 000 PIXELES PARA SOLUCIONAR PROBLEMAS DE PUNTOS CALIENTES Y FRÍOS
• AJUSTE DE EMISIVIDAD DE 0,1 A 0,99
• GUARDE Y COMPARTA IMÁGENES CON LA TARJETA OPCIONAL microSD®
• BATERÍA RECARGABLE DE IONES DE LITIO

-4 a 752 °F

-20 a 400 °C

2m

KLEIN TOOLS. TI 250 Thermal Image 100.7 °F 114.9 34.9 Short Press MENU SELECT SACR

Intertek

5001748

KLEIN TOOLS®

ENERGY PERFORMANCE VERIFIED

RENDEMENT ÉNERGÉTIQUE VÉRIFIÉ

ESPECIFICACIONES GENERALES

La cámara termográfica TI250 de Klein Tools es fácil de usar y recargable mediante USB; enciéndala para ver los puntos calientes y fríos invisibles para solucionar problemas al instante. El medidor proporciona puntos de temperatura alta y baja, cruces de referencia para localizar temperaturas específicas y opciones para alarmas de temperatura. La incorporación de una tarjeta microSD® (opcional) permite que el medidor capture y guarde imágenes, con el fin de elaborar informes.

• Entorno: interior o exterior
• Altitud de funcionamiento: 6562' (2000 m)
• Humedad relativa: <90 %, sin condensación
• Temperatura de funcionamiento: 32 a 113 °F (0 a 45 °C)
• Temperatura de almacenamiento: -4 a 140 °F (-20 a 60 °C)
• Sensor: microbolómetro VOX
• Resolución del sensor: 10 800 pixeles
• Campo de visión (FOV): 50 grados
  • Frecuencia de imagen: 9 Hz
• Sensibilidad: <60 mK
  • Rango de temperatura: -4 a 752 °F (-20 a 400 °C)
• Resolución de temperatura: 0,1 °F/0,1 °C
• Precisión de temperatura: +/-3° o 3 % (cualquiera que sea mayor) NOTA: no está calibrada por debajo de los 14 °F (-10 °C)
• Indicación de temperatura: punto alto, bajo y central
• Ajustes de temperatura: °F/°C
• Emisividad: ajustable de 0,1 a 0,99 (la predeterminada es 0,95)
• Tipo de pantalla: pantalla TFT LCD de 2,4"
• Paletas de colores: ironbow, arcoíris, escala de grises
• Formato de imagen: BMP
• Almacenamiento de imágenes: tarjeta microSD® (no incluida)
• Dimensiones: 3,18" × 3,11" × 1,02" (80,8 × 79 × 25,7 mm)
• Peso: 5,5 oz (156 gramos)
• Alimentación eléctrica: batería de polímero de litio de 3,7 V / 1350 mAh (recargable mediante USB)
  • Voltaje/Corriente requerida del cargador: 800 mA/5 V CD
• Tiempo/Corriente de carga: 450 mA/3 h
• Función de apagado automático: seleccionable por el usuario para 5, 10 o 30 minutos
• Grado de contaminación: 2
• Protección ante caídas: 6,6' (2 m)
• Normas: cumple con la norma UL. 61010-1

Intertek 5001748

certifi cado según la norma C22.2 N° 61010-1 de la

Asociación de Normas Canadienses (CSA)

Especificaciones sujetas a cambios.

ADVERTENCIAS

Para garantizar el funcionamiento y servicio seguros del probador, siga estas instrucciones.

• Lea las instrucciones para garantizar un funcionamiento seguro.
• Siempre debe usar protección para los ojos aprobada.
• NO la utilice si el puerto de carga o la carcasa está dañada de algún modo.
• Mantenga la cubierta de goma sobre el puerto de carga cuando no esté en uso.
• No la exponga a la luz solar directa, llamas abiertas, fuentes de calor, equipos que generen calor o temperaturas ambiente extremas. Si la temperatura interna de la batería es muy alta, la unidad se apagará hasta que baje la temperatura interna.
• El dispositivo no contiene en su interior piezas que el usuario pueda reparar. NO la abra ni intente repararla.

NOTA: no apunte la cámara hacia el sol ni ninguna otra fuente de energía intensa. Esto puede afectar la precisión de la cámara o dañar el sensor.

SÍMBOLOS DE ADVERTENCIAS DEL PROBADOR

Advertencia o precaución

Riesgo de choque eléctrico

Lea las instrucciones antes de usarla.

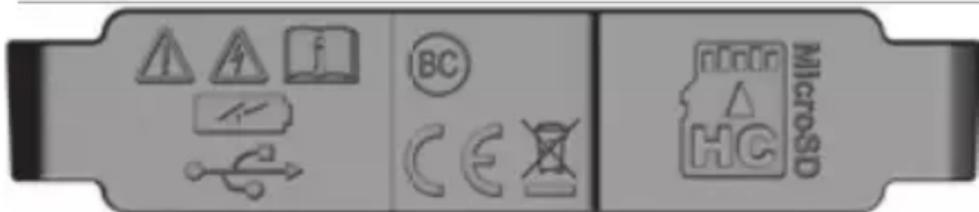

OTROS SÍMBOLOS DEL PROBADOR

Puerto de carga USB

Cumple con las regulaciones BCS de la Comisión de Energía de California

Conformité Européenne: cumple con las normas del Espacio Económico Europeo

Este producto ha sido probado de manera independiente por Intertek y cumple con las normas publicadas vigentes.

WEEE – Eliminación de la batería

Puerto de la tarjeta microSD®

1. Pantalla térmica LCD
2. Botón de encendido y apagado
3. Botón de obturador de la cámara
4. Botón para desplazarse a la derecha
5. Botón para desplazarse a la izquierda

6. Botón "Menu/Select/Back" (Menú/Seleccionar/Atrás)

7. Puerto de carga micro-USB

8. Ranura de la tarjeta microSD®
9. Cámara
10. Orificio para cuerda
11. Cubierta giratoria del puerto

DETALLES DE LAS CARACTERÍSTICAS

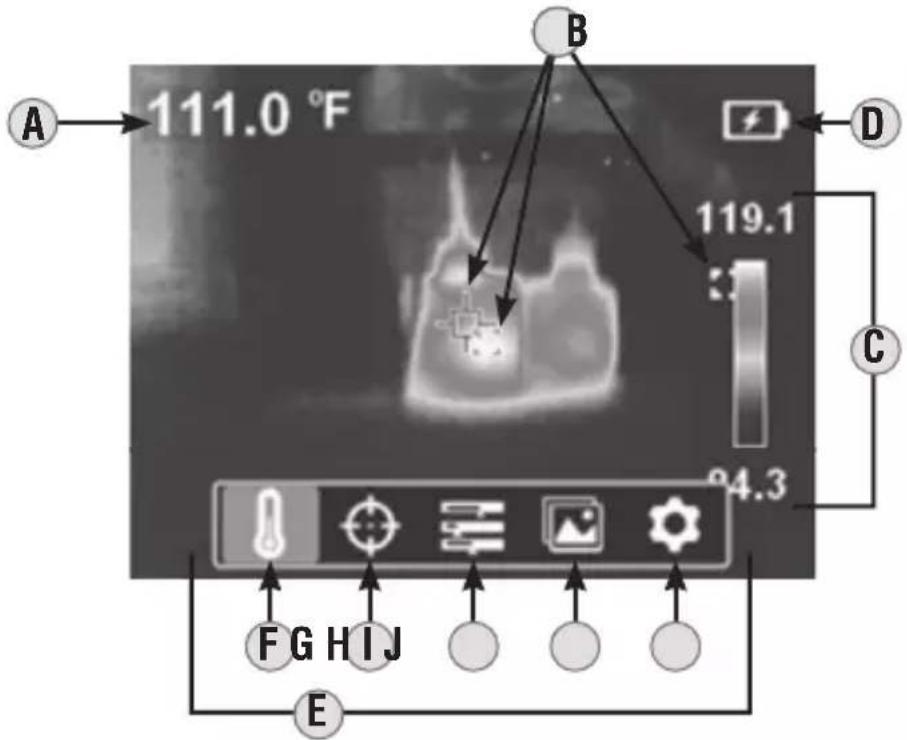

A 111.0 °F B 119.1 C 24.3 D E F G H I J

LCD

A. Temperatura central del objetivo
B. Punto alto, bajo y central en tiempo real
C. Escala de temperatura en tiempo real
D. Indicador del nivel de batería
E. Funciones de menú
F. Unidades de temperatura (°F/°C)
G. Temperatura central y temperatura alta/baja del objetivo encendidas/apagadas
H. Paletas de colores (ironbow, arcoíris, escala de grises)
I. Galería (requiere una tarjeta microSD®; no incluida)
J. Ajustes

NOTA: cárguela completamente antes de usarla.

CARGA

Conecte el cable micro-USB incluido en el puerto de carga micro-USB 7, y conecte el otro extremo a la computadora, un adaptador USB de CA u otra fuente de alimentación USB (no incluida). Cuando se esté cargando, el indicador de batería parpadeará por 10 segundos. El tiempo de carga normal es de aproximadamente 3 horas.

BOTONES DE FUNCIONES

Presione el botón de encendido y apagado ② por 2 segundos para encender o apagar la unidad. Al encenderla, se mostrará la pantalla de inicio por 10 segundos mientras la cámara ejecuta la autocalibración. Cuando se complete, la pantalla mostrará la imagen térmica con la temperatura central del objetivo y las temperaturas alta/baja.

Presione el botón "Menu/Select" (Menú/Seleccionar) ⑥ para acceder a las funciones y configuración de menú. Use los botones para desplazarse a la derecha ④ e izquierda ⑤ para hacer selecciones.

FUNCIÓN DE MENÚ

Presione el botón "Menu/Select" (Menú/Seleccionar) ⑥ para que se muestren las funciones y configuración de menú (que se muestran a continuación) en la pantalla LCD. Use los botones para desplazarse a la derecha ④ e izquierda ⑤ para desplazarse por las funciones. Presione el botón "Menu/Select" (Menú/Seleccionar) ⑥ para abrir la función o hacer una selección. Para salir de la función, mantenga presionado el botón "Menu/Select" (Menú/Seleccionar) ⑥.

F Unidades de temperatura: seleccionable entre °F y °C.

G Temperatura central del objetivo y temperatura alta/baja: enciende o apaga estos iconos.

H Paletas de colores: seleccionable entre ironbow, arcoíris y escala de grises.

① Galería (requiere una tarjeta microSD®; no incluida): desplácese por la galería y vea las fotos capturadas.

J Ajustes:

• Temp bar (Barra de temperatura): enciende o apaga la función.
• Time & Date (Hora/Fecha): Establece la marca de hora y fecha de las imágenes.
• Emissivity (Emisividad): ajustable de 0,1 a 0,99 (la predeterminada es 0,95)
• Auto Power Off (Apagado automático): se puede ajustar a 5, 10 o 30 minutos.
• Brightness (Brillo): seleccionable por el usuario; bajo, medio o alto.
• HI/LO Alert (Alerta alta/baja): establece las alarmas de temperatura.
• Local Info (Información local): proporciona información sobre la versión de firmware, capacidad, disponibilidad, código y temperatura de la batería.
• Default Settings Reset (Restablecer ajustes predeterminados): restaura los ajustes predeterminados de fábrica.
• Format SD (Formatear tarjeta SD): formatea la tarjeta microSD ^® para usarla con la TI250.

NOTA: la tarjeta microSD ^® se debe instalar antes de encender la cámara para usar las capacidades de captura de fotos.

Presione el botón de obturador de la cámara ③ para tomar una foto.

Presione el botón para desplazarse a la derecha ④ para guardar la foto, o el botón para desplazarse a la izquierda ⑤ para eliminar la foto.

GALERÍA DE FOTOS

Para ver las fotos, presione el botón “Menu/Select” (Menú/Seleccionar) 6, luego seleccione Galería 1. Use los botones para desplazarse a la derecha 4 e izquierda 5 para desplazarse por las fotos.

Dentro de la Galería de fotos, presione por segunda vez el botón “Menu/Select” (Menú/Seleccionar) 6 para abrir opciones adicionales:

- Use el botón para desplazarse a la izquierda ⑤ para resaltar el icono de información ①uego presione el botón “Menu/Select” (Menú/Seleccionar) ⑥ para mostrar la información sobre la foto (fecha, hora, temperaturas, emisividad, etc.). Mantenga presionado el botón “Menu/Select” (Menú/Seleccionar) ⑥ para salir.

- Para eliminar una foto, seleccione el icono de la Papelera 📄 luego presione el botón para desplazarse a la derecha ④ para eliminarla. Mantenga presionado el botón “Menu/Select” (Menú/Seleccionar) ⑥ para salir.

INDICADOR DE BATERÍA D

• Verde fijo: la batería tiene más del 40 % de carga restante
• Amarillo intermitente: la batería tiene menos del 40 % de carga restante
• Rojo intermitente: batería baja (se debe recargar)
• Parpadea en rojo 10 veces: sin energía; se apagará inmediatamente

NOTA: para obtener información sobre una batería de repuesto para este producto, comuníquese con el servicio al cliente de Klein Tools.

LIMPIEZA

Asegúrese de que la unidad esté apagada y límpiela con un paño limpio y seco que no deje pelusas. No utilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

No la exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que la unidad vuelva a las condiciones de funcionamiento normales antes de utilizarla.

GARANTÍA

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov o www.erecycle.org.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069, EE. UU.

1-877-775-5346

[e-mail]

www.kleintools.com
