MANUAL DE USUARIO ET130 Klein Tools

MANUAL DE INSTRUCCIONES

Medidor de luz

• MEDICIONES EN PIE-CANDELA (FC) Y LUX
- RETENCIÓN DE DATOS
• MÁX./MÍN.
• PANTALLA LCD RETROILUMINADA

KLEIN TOOLS ET130 LED MAX 100% Auto Manual 8.000 8.000 45.000 60.000 80.000 Light Meter HOLD MAX MINI PC/LUX RANGE R +

KLEIN TOOLS

CE UK CA

ESPAÑOL

ESPECIFICACIONES GENERALES

Klein Tools ET130 es un medidor de luz preciso fácil de utilizar que mide niveles de iluminación en pie-candela (fc) y lux.

• Rango espectral: 400 nm a 760 nm; norma de la CIE sobre luz blanca
  • Rango: 0 fc a 4000 fc; 0 lux a 40.000 lux (1 fc = 10,76 lux)
• Resolución: 0,01 fc/0,1 lux
• Repetibilidad: +/- 3 %
• Precisión: lectura de +/- 5 % +/-10 dígitos a < 10.000 lux lectura de +/- 10 % +/-10 dígitos a > 10.000 lux
• Frecuencia de muestreo: 2 veces por segundo
• Sensor: Fotodiodo de silicio con filtro de respuesta espectral
• Batería: 9 V
• Altitud de funcionamiento: 6562 pies (2000 m)
• Humedad relativa: < 80% sin condensación
• Temperatura de operación: 32 °F a 104 °F (0 °C a 40 °C)
• Temperatura de almacenamiento: 14 °F a 140 °F (-10 °C a 60 °C)
• Dimensiones: 8,1" × 2,1" × 1,4" (206 mm × 54 mm × 36 mm)
• Peso: 5,5 oz (156 g) incluidas las baterías
  • Montaje en trípode: 1/4-20 UNC
• Calibración: precisa durante un año
• Protección ante caídas: 3,3 pies (1 m)

Especificaciones sujetas a cambios.

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del medidor, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones gravés o la muerte.

• Lea las instrucciones para garantizar un funcionamiento seguro.
• Medidor SIN aislamiento. Evite el contacto con áreas donde pueda haber elementos conductores energizados. Antes de comenzar a medir, apague el suministro de energía hacia estas áreas.
• Siempre debe usar protección para ojos aprobada.

DETALLES DE LAS CARACTERÍSTICAS

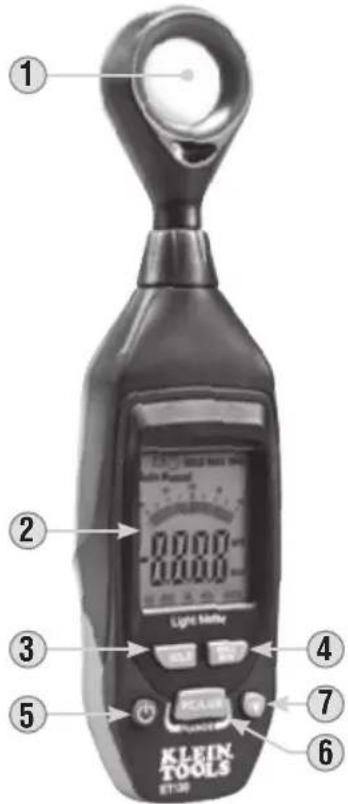

Parte frontal del medidor Parte posterior del medidor

① ② 2000 2000 Light Methyl ③ ④ ⑤ KLEIN TOOLS ET-38 7 6

⑧ ⑨ 501261120012

1. Sensor fotodiodo
2. Pantalla LCD de 3-3/4 dígitos
3. Botón HOLD (Retener)
4. Botón MAX/MIN (Máximo/Mínimo)

C G E HOLD MAX MIN Auto Manual F B A -8.8.8 kFC -8.8.8 kLux 40 400 4k 40k 400k H D

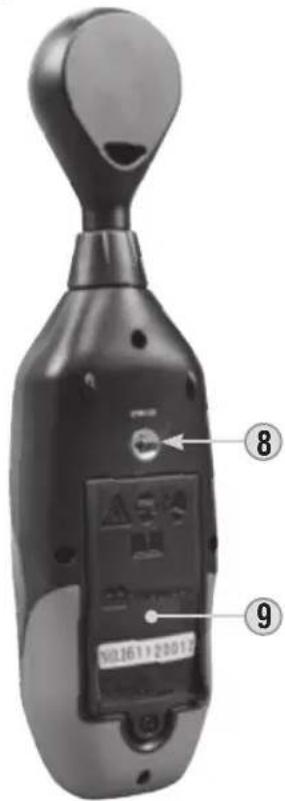

1. Botón de encendido
2. Botón RANGE/FC/LUX (Rango/Lux/fc)
3. Botón de retroiluminación
4. Montaje en trípode para 1/4-20 UNC
5. Cubierta del compartimento de la batería

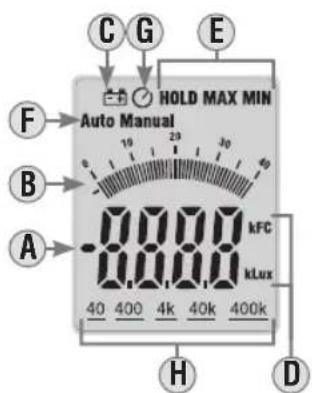

Detalles de la pantalla LCD

A. Medición
B. Gráfico de barras
C. Indicador de batería baja
D. Unidades (fc/lux)
E. Función (HOLD/MAX/MIN [Retener/Máximo/Mínimo])
F. Rango (Auto/Manual [automático/manual])
G. Icono de apagado automático
H. Resolución (40/400/4 K/40 K)

NOTA: El medidor no contiene en su interior piezas que el usuario pueda reparar.

ESPAÑOL

DETALLES DE LAS CARACTERÍSTICAS

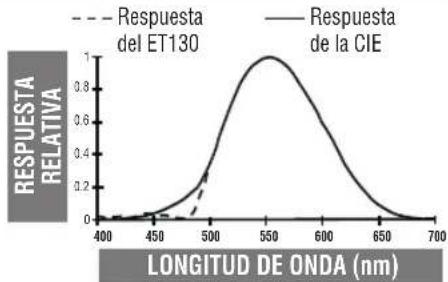

CARACTERÍSTICA DE LA SENSIBILIDAD ESPECTRAL

La respuesta espectral del medidor se alinea con la norma de la CIE. (Comisión Internacional de la Iluminación).

BOTONES DE FUNCIONES

ENCENDIDO/APAGADO

Presione brevemente el botón de encendido 5 para encender y apagar el medidor.

APAGADO AUTOMÁTICO

La función de apagado automático apaga el medidor automáticamente después de 10 minutos de inactividad. Al encender el dispositivo, la función de apagado automático se activa de forma predeterminada. Si el botón de encendido/apagado se mantiene presionado ⑤ durante más de tres segundos, la función de apagado automático se desactiva, y el icono de apagado automático G desaparece de la pantalla. Si se vuelva a presionar el botón de apagado automático, el icono correspondiente reaparece en la pantalla.

RETROILUMINACIÓN

Al encender el dispositivo, la retroiluminación está desactivada de forma predeterminada. Presione el botón de retroiluminación ⑦ para encender o apagar la retroiluminación. La retroiluminación permanece encendida hasta apagarla o apagar el medidor.

RANGE/FC/LUX

Al encender el medidor, la función predeterminada es la medición en pie-candela (fc). Para cambiar a lux, mantenga presionado el botón RANGE/FC/LUX (Rango/fc/Lux) ⑥ durante más de tres segundos. Si se vuelve a presionar el botón, el dispositivo vuelve a medir en fc. Observe el icono de unidades D en la pantalla. Presione brevemente el botón RANGE/LUX/FC para alternar entre los modos de rango Automático y Manual. Observe el icono de rango F en la pantalla.

• En el modo de medición en lux, presione brevemente el botón para alternar (en orden) entre los modos Auto, Manual (400), Manual (4 k) y Manual (40 k).
• En el modo de medición en pie-candela (fc), presione brevemente el botón para alternar (en orden) entre los modos Auto, Manual (40), Manual (400) y Manual (4 k).

Observe los iconos de resolución de medición H en la pantalla cuando alterne entre los modos manuales.

RETENCIÓN DE DATOS

Presione el botón HOLD (Retener) ③ para retener la medición en curso en la pantalla. Presione nuevamente para volver al modo de medición activo.

MÁXIMO/MÍNIMO

Presione brevemente el botón MAX/MIN (Máximo/Mínimo) ④ para alternar (en orden) entre el valor máximo (MAX), el valor mínimo (MIN) y el modo de medición.

10 11

INSTRUCCIONES DE OPERACIÓN

1. Encienda el medidor y luego utilice el botón RANGE/FC/LUX para seleccionar FC o lux, y para seleccionar el rango Auto o Manual, como se describe en la sección BOTONES DE FUNCIONES.
2. Si lo desea, presione el botón de retroiluminación para encender la retroiluminación de la pantalla, como se describe en la sección BOTONES DE FUNCIONES.
3. Apunte el sensor fotodiodo horizontalmente hacia la fuente de luz y lea la pantalla LCD.
4. Si lo desea, utilice los botones de funciones para seleccionar HOLD o MAX/MIN, como se describe en la sección BOTONES DE FUNCIONES.
5. Si lo desea, puede montar el medidor en un trípode estándar de 1/4-20 mediante el montaje ⑧ para trípode situado en la parte posterior de la unidad.

FACTORES DE CORRECCIÓN SEGÚN EL TIPO DE ILUMINACIÓN

El medidor se calibra debajo de una fuente de luz de tungsteno estándar de 2856 K. Si el medidor se utiliza debajo de un tipo de luz diferente, se deberán aplicar los siguientes factores de corrección para lograr máxima precisión:

Incandescente 1,00	Fluorescente diurna	0,99
Diurna 1,00	Lámpara de mercurio	1,14
Haluro metálico 1,00	Lámpara de sodio	1,22
Fluorescente blanca 1,00

ILUMINACIÓN RECOMENDADA POR LA IES

Ubicación Lux FC
Oficina Sala de conferencias 200-750 18-70Área de oficinas 500-750 47-70Recibidores, salones		100-200 9-18
Escuela	Auditorio, gimnasioAulaBiblioteca, aula de dibujo, laboratorio 500-1500 47-140	100-300200-750 18-70
Hospital	HabitaciónSala de emergencias 500-1000 47-93Quirófano	100-300 9-28
		1000-2000	93-186
Fábrica	Área de empaqueEnsamblaje de piezasInspección	150-3001500 -3000750-1500 70	14-28140-280140
Tienda	Escaleras, pasillosDepósitoArtículos promocionales	150-200100-300 9-28750-1500 70	14-18

Cuando aparece el indicador

en la pantalla LCD, se debe reemplazar la batería.

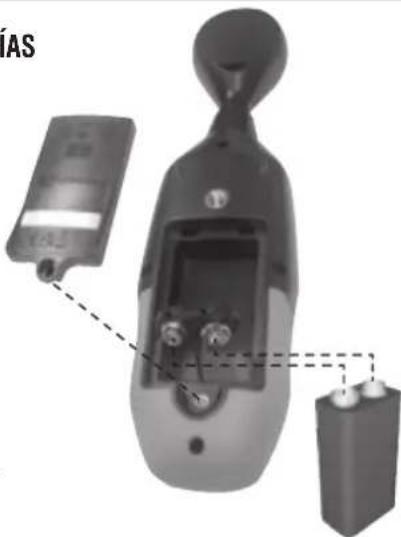

1. Retire el tornillo y la tapa del compartimento de la batería 9.
2. Retire y envíe la batería de 9 V agotada a reciclaje
3. Coloque una batería de 9 V nueva.
4. Vuelva a colocar la puerta del compartimento de baterías y apriete el tornillo firmemente.

Asegúrese de que el medidor esté apagado y limpielo con un paño limpio, seco, que no deje pelusas. No utilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

Retire la batería si no va a utilizar el medidor durante un tiempo prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que el medidor vuelva a las condiciones de funcionamiento normales antes de utilizarlo.

GARANTÍA

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov/recycle.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-800-553-4676

[e-mail]

www.kleintools.com
