ET130 - Luxemètre Klein Tools - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ET130 Klein Tools au format PDF.
| Type de produit | Luxmètre |
| Marque | Klein Tools |
| Modèle | ET130 |
| Plage de mesure | 0 à 4 000 FC / 0 à 40 000 lux |
| Résolution | 0,01 FC / 0,1 lux |
| Précision | ±5 % de la lecture + ±10 (à <10 000 lux) ; ±10 % + ±10 (à >10 000 lux) |
| Répétabilité | ±3 % |
| Fréquence d'échantillonnage | 2 fois par seconde |
| Capteur | Photodiode au silicium avec filtre à réponse spectrale |
| Affichage | ACL à 3-3/4 chiffres avec graphique à barres |
| Fonctions | HOLD, MAX/MIN, rétroéclairage, arrêt automatique, sélection auto/manuelle, choix FC/Lux |
| Alimentation | Pile 9 V |
| Dimensions | 206 x 54 x 36 mm |
| Poids | 156 g (avec pile) |
| Température de fonctionnement | 0 °C à 40 °C |
| Température d'entreposage | -10 °C à 60 °C |
| Humidité relative | < 80 % (sans condensation) |
| Altitude de fonctionnement | 2000 m |
| Domaine spectral | 400 à 760 nm |
| Support trépied | 1/4-20 UNC |
| Protection contre les chutes | 1 m |
| Entretien et nettoyage | Essuyer avec un linge non pelucheux ; ne pas utiliser de solvant |
| Sécurité | Ne pas toucher aux conducteurs sous tension ; porter une protection oculaire |
| Réparabilité | Aucune pièce réparable par l'utilisateur |
FOIRE AUX QUESTIONS - ET130 Klein Tools
Questions des utilisateurs sur ET130 Klein Tools
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Luxemètre au format PDF gratuitement ! Retrouvez votre notice ET130 - Klein Tools et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ET130 de la marque Klein Tools.
MODE D'EMPLOI ET130 Klein Tools
www.kleintools.com/warranty
DISPOSAL / RECYCLE
www.kleintools.com/warranty
Le luxmètre de précision Klein Tools ET130 est facile à utiliser et mesure les niveaux d'éclairement en pieds-bougies et en lux.
- Domaine spectral : 400 à 760 nm; éclairage blanc conforme à la norme CIE
- Plage de mesure : 0 à 4 000 FC; 0 à 40 000 lux (1 FC = 10,76 lux)
• Résolution : 0,01 FC/0,1 lux - Répétabilité : +/- 3 %
- Précision : +/- 5 % de la lecture et +/-10 à <10 000 lux +/- 10 % de la lecture et +/-10 à >10 000 lux
- Fréquence d'échantillonnage : 2 fois par seconde
- Capteur : Photodiode au silicium avec filtre à réponse spectrale
- Pile : 9 V
- Altitude de fonctionnement : 2000 m (6562 pi)
• Humidité relative : < 80% (sans condensation) - Température de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F)
- Température d'entreposage : -10 °C à 60 °C (14 °F à 140 °F)
• Dimensions : 206 x 54 x 36 mm (8,1 x 2,1 x 1,4 po) - Poids : 156 g (5,5 oz) en tenant compte des piles
• Support pour trépied : 1/4-20 UNC - Étalonnage : Précis pendant un an
• Protection contre les chutes : 1 m (3,3 pi)
Les caractéristiques techniques peuvent faire l'objet de modifications.
AVERTISSEMENTS
Pour garantir une utilisation et un entretien du luxmètre sécuritaires, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.
- Veuillez lire ces instructions afin que l'utilisation du luxmètre soit sécuritaire.
- L'appareil n'est PAS isolé. Évitez de toucher aux endroits qui peuvent comporter des éléments conducteurs sous tension. Coupez l'alimentation dans l'espace de travail avant de procéder aux mesures.
- Portez toujours une protection oculaire approuvée.
CARACTÉRISTIQUES DÉTAILLÉES

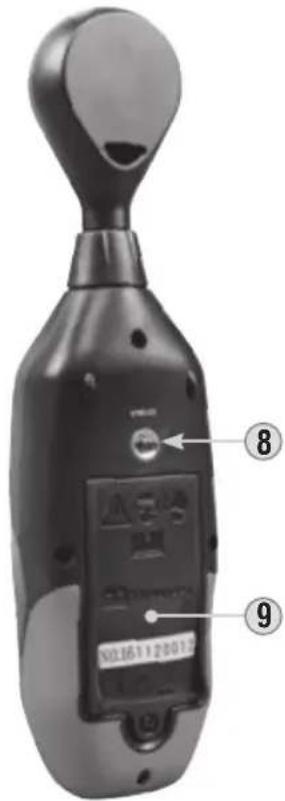

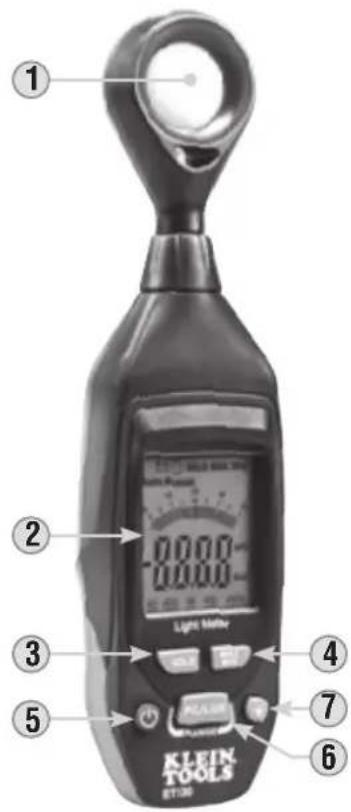

Endos du luxmètreAvant du I
- Écran ACL à 3-3/4 chiffres
- Bouton HOLD (maintien des données)
-
Bouton MAX/MIN 8.
-
Bouton de mise sous tension
- Bouton RANGE/FC/LUX (échelle de mesure/lux/pieds-bougies)
- Bouton de rétroéclairage Support pour trépied à connecteur 1/4-20 UNC
- Couvercle du compartiment à piles


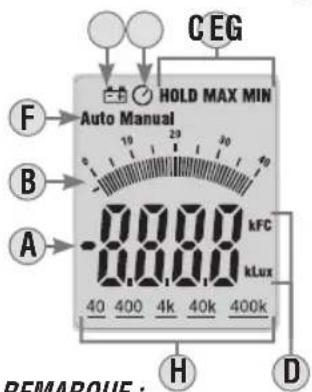

CEG HOLD MAX MIN Auto Manual F B A 0 10 29 30 40 0.000 kFC kLux 40 400 4k 40k 400k H D REMARQUE :Affi chage ACL détaillé
A. Mesure
B. Graphique en barres
C. Indicateur de pile faible
D. Unités (pieds-bougies/lux)
E. Fonction (HOLD/MAX/MIN)
F. Échelle de mesure (mode automatique/manuel)
G. Icône d'arrêt automatique
H. Résolution (40/400/4K/40K)
REMARQUE :
Ce luxmètre ne contient aucune pièce réparable par l'utilisateur.
FRANÇAIS
CARACTÉRISTIQUES DÉTAILLÉES

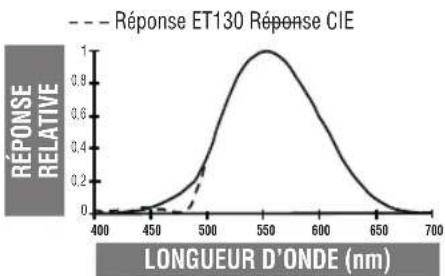

CARACTÉRISTIQUE DE SENSIBILITÉ SPECTRALE
La réponse spectrale de l'appareil est conforme à la norme de la Commission Internationale de l'Éclairage (CIE).
line
| LONGUEUR D'ONDE (nm) | RÉPONSE RELATIVE | | ------------------- | ---------------- | | 400 | 0.0 | | 450 | 0.2 | | 500 | 0.6 | | 550 | 1.0 | | 600 | 0.6 | | 650 | 0.2 | | 700 | 0.0 |BOUTONS DE FONCTION
MARCHE/ARRÊT
Un court appui sur le bouton de mise sous tension ⑤ allumera et éteindra l'appareil.
ARRÊT AUTOMATIQUE
Cette fonction éteindra automatiquement le luxmètre après 10 minutes d'inactivité. À la mise sous tension, l'arrêt automatique est activé par défaut. Pour désactiver cette fonction, appuyez sur le bouton de mise sous tension pendant plus de trois secondes, et l'icône d'arrêt automatique disparaîtra de l'affichage. Appuyez longuement de nouveau pour réactiver la fonction, et l'icône réapparaîtra.
RÉTROÉCLAIRAGE
À la mise sous tension, le rétroéclairage est désactivé par défaut.
Appuyez sur le bouton de rétroéclairage ⑦ pour allumer ou éteindre le rétroéclairage. Le rétroéclairage demeurera actif jusqu'à ce que la fonction ou l'appareil soit désactivé.
ÉCHELLE DE MESURE/LUX/PIEDS-BOUGIES
À la mise sous tension, le luxmètre mesure par défaut en pieds-bougies (FC). Pour mesurer en lux, appuyez sur le bouton RANGE/FC/LUX 6 pendant plus de trois secondes. Appuyez longuement de nouveau pour revenir en FC. Remarquez l'icône Units D sur l'affichage.
En appuyant brièvement sur le bouton RANGE/FC/LUX, vous passerez du mode Automatique au mode Manuel, ou l'inverse.Remarquez l'icône Range F sur l'affichage.
- En mode Lux, des appuis brefs vous feront passer (en ordre) entre les modes Automatique, Manuel (400), Manuel (4k) et Manuel (40k).
- En mode FC, des appuis brefs vous feront passer (en ordre) entre les modes Automatique, Manuel (40), Manuel (400) et Manuel (4k).
Remarquez le ou les icônes de résolution de la lecture Ⓗ sur l'affichage lorsque vous passez d'un mode Manuel à l'autre.
Appuyez sur le bouton HOLD ③ pour conserver la lecture actuelle. Appuyez de nouveau pour retourner au mode de lecture en temps réel.
MAX./MIN.
En pressant brièvement sur le bouton MAX/MIN, ④ vous passerez (en ordre) entre les modes Valeur maximale (MAX), Valeur minimale (MIN) et Lecture.
INSTRUCTIONS D'UTILISATION
- Allumez l'appareil, puis sélectionnez les unités FC ou lux et la portée automatique ou manuelle avec le bouton RANGE/FC/LUX, comme indiqué à la section BOUTONS DE FONCTION.
- Au besoin, appuyez sur le bouton de rétroéclairage de l'écran, comme indiqué à la section BOUTONS DE FONCTION.
- Placez le photodétecteur horizontalement, face à la source de lumière, puis lisez l'écran ACL.
- Au besoin, utilisez les boutons de fonction pour sélectionner HOLD ou MAX/MIN, comme indiqué à la section BOUTONS DE FONCTION.
- Au besoin, vous pouvez fixer l'appareil à tout trépied 1/4-20 standard au moyen du support 8 derrière l'unité.
FACTEURS DE CORRECTION SELON LE TYPE D'ÉCLAIRAGE
Le luxmètre est étalonné selon une source lumineuse standard en tungstène de 2856 K. Pour d'autres types d'éclairage, appliquez les facteurs de correction ci-dessous pour optimiser la précision :
| Lampe incandescente 1,00 Lampe flucrescente lumière du jour | 0,99 |
| Lampe lumière du jour 1,00 Lampe à vapeur de mercure | 1,14 |
| Halogénures 1,00 Lampe à vapeur de sodium | 1,22 |
| Lampe fluorescente blanche 1,00 |
ÉCLAIREMENT RECOMMANDÉ PAR L'IES
| Emplacement Lux Pieds- | bougies | ||
| Bureaux Salles de conférence 200-750 18-70Aires de bureau 500-750 47-70Halls d'entrée, salles de repos 100-200 9-18 | |||
| Écoles | Auditoriums, gymnasesSalles de classeBibliothèques, salles de rédaction, laboratoires | 100-300200-750 18-70500-1500 47-140 | 9-28 |
| Hôpitaux | ChambresSalles d'urgenceSalles d'opération | 100-300 9-28500-1000 47-931000-2000 93-186 | |
| Usines | Travaux d'emballageTravaux d'assemblageTravaux d'inspection | 150-3001500-3000 140-280750-1500 70-140 | 14-28 |
| Magasins | Escaliers, corridorsEntrepôtsÉtalages | 150-200100-300 9-28750-1500 70-140 | 14-18 |

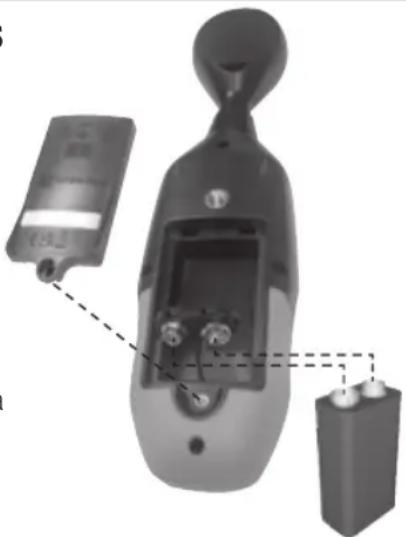

Lorsque l'indicateur - + apparaît sur l'écran ACL, remplacez la pile.
- Retirez les vis, puis le couvercle du compartiment à pile
- Retirez et recyclez la pile 9 V usée.
- Placez une nouvelle pile 9 V.
- Replacez la porte du compartiment à pile et fixez-la solidement à l'aide de la vis.
Assurez-vous d'éteindre le luxmètre, puis essuyez-le à l'aide d'un linge non pelucheux propre. N'utilisez pas de nettoyant abrasif ou de solvant.
RANGEMENT
Retirez la pile lorsque vous prévoyez ne pas utiliser l'appareil pendant une longue période. N'exposez pas l'appareil à des températures élevées ou à un taux d'humidité élevé. Après une période de stockage dans des conditions extrêmes (hors des limites mentionnées dans la section Caractéristiques générales), laissez le luxmètre revenir à des conditions d'utilisation normales avant de l'utiliser.
GARANTIE
www.kleintools.com/warranty
MISE AU REBUT/RECYCLAGE
Ne pas mettre l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov/recycle.
