MANUAL DE USUARIO EMTD9PZ EAS Electric

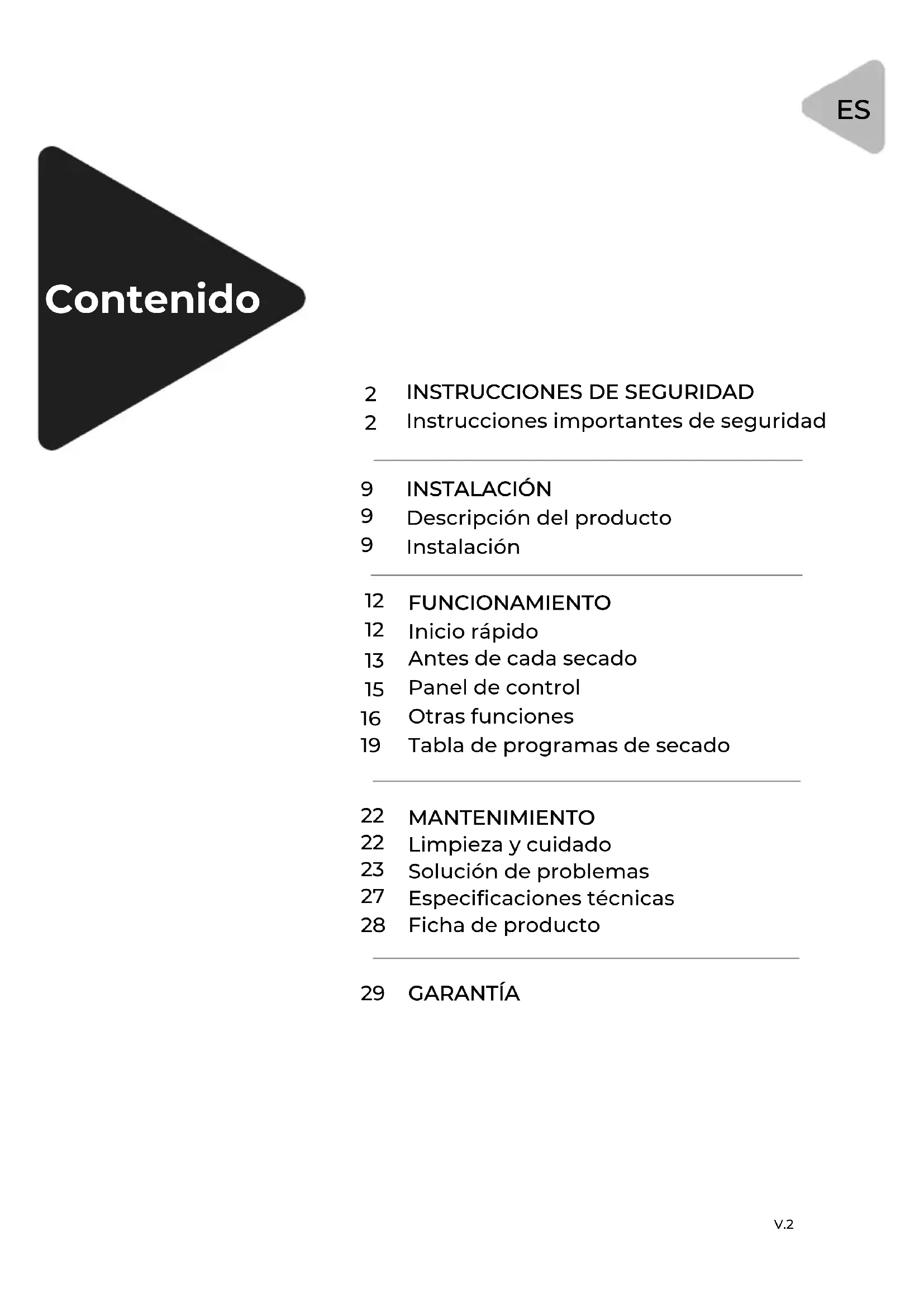

INSTRUCCIONES DE SEGURIDAD

Instrucciones importantes de seguridad

INSTALACIÓN Descripción del producto Instalación

FUNCIONAMIENTO Inicio rápido Antes de cada secado Panel de control Otras funciones Tabla de programas de secado MANTENIMIENTO Limpieza y cuidado Solución de problemas Especificaciones técnicas Ficha de producto GARANTÍA

V.2PRECAUCIONES DE SEGURIDAD

Precauciones de seguridad

ADVERTENCIA! Para prevenir cualquier daño a su vida o propiedad y la de otros, tiene que seguir las notas de seguridad. PRECAUCIÓN: ¡RIESGO DE INCENDIO! Uso previsto Esta secadora con bomba de calor está destinada a secar cantidades estándar de ropa de casa, que se han lavado con agua. Ha sido diseñada exclusivamente para uso privado y no es adecuado para uso comercial o compartido (es decir, por varias familias en un edificio de apartamentos Utilice este aparato sólo como se describe en este manual de usuario. Este aparato es sólo para uso en interiores. Cualquier otro uso se considera impropio y puede resultar en daños a la propiedad o incluso lesiones personales. El fabricante no se hace responsable de los daños causados por un uso inadecuado. Instrucciones de seguridad El aparato corresponde a la clase de protección I y sólo puede conectarse a un enchufe con un conductor protector que haya sido instalado correctamente. Al conectar el aparato a la red eléctrica, asegúrese de que la tensión de la red sea la correcta. Encontrará más información al respecto en la placa de características. V.23

• La seguridad eléctrica de esta secadora sólo puede garantizarse si se conecta correctamente a tierra. Es esencial que se cumpla este requisito de seguridad. En caso de duda, haga que un electricista cualificado compruebe el sistema de cableado doméstico. El fabricante no se hace responsable de las consecuencias de una puesta a tierra inadecuada (por ejemplo, una descarga eléctrica).

ADVERTENCIA! Peligro de descarga eléctrica

• Antes de conectar la secadora, asegúrese de que los parámetros de conexión de la placa de características (potencia de los fusibles, voltaje y frecuencia) coinciden con la alimentación eléctrica de la red. En caso de duda, consulte a un electricista cualificado.

• La seguridad eléctrica de esta secadora sólo puede garantizarse si se conecta correctamente a tierra. Es esencial que se cumpla este requisito de seguridad estándar. En caso de duda, haga que un electricista cualificado compruebe el sistema de cableado doméstico. El fabricante no se hace responsable de las consecuencias de una conexión a tierra inadecuada (por ejemplo, una descarga eléctrica).

• No tire del cable de alimentación con fuerza. En su lugar, sujete el enchufe de la red

• No enchufe ni saque el enchufe de la red con las manos húmedas.

• No doblar, sujetar o dañar el cable de alimentación y el enchufe.

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas cualificadas similares para evitar un peligro. V.2

PRECAUCIONES DE SEGURIDAD4

• Advertencia: El aparato no debe ser alimentado a través de un dispositivo de conmutación externo, como un temporizador, ni conectado a un circuito que se encienda y apague regularmente por una utilidad.

• No conecte el aparato a la red de suministro eléctrico mediante un cable de extensión, un adaptador multienchufe o similar.

• La accesibilidad del enchufe debe estar siempre asegurada, para desconectar la secadora de la red.

• Si el aparato presenta una temperatura anormalmente alta, saque inmediatamente el enchufe del correo.

• No desmonte o instale la secadora sin ninguna instrucción o supervisión.

• No apilar esta secadora en la lavadora sin los kits de apilado.(Si desea apilar esta secadora en una lavadora, compre las piezas independientes. La instalación será realizada por el fabricante, su agente de servicio o personas cualificadas similares para evitar cualquier peligro).

• No se apoye en la puerta abierta de la secadora.

• El agua condensada no es agua potable. Puede causar problemas de salud tanto en las personas como en los animales si se consume. Peligro de lesiones

El aparato no debe instalarse detrás de una puerta con cerradura, una puerta corrediza o una puerta con una bisagra en el lado opuesto al de la secadora, de manera que se restrinja la apertura total de la puerta de la secadora.

No ponga más carga de la que se indica en este manual de usuario. Vea el capítulo relacionado en este manual de usuario. V.2

No haga funcionar la secadora sin el filtro de la puerta y el filtro base.

No seque la ropa antes de ser centrifugada.

No exponga la secadora directamente al sol.

No instale la secadora en un ambiente húmedo y mojado.

Durante la limpieza y el mantenimiento, recuerde que debe desenchufar la secadora y no debe rociarla directamente con agua.

No debe volcar el aparato durante el uso o el mantenimiento normal. Peligro: Riesgo de incendio o explosión

• El aparato contiene un refrigerante R290 ecológico pero inflamable. Mantenga la secadora alejada de las llamas y otras fuentes de ignición.

• No debe utilizarse si se han utilizado productos químicos industriales para su limpieza.

• No se deben secar los artículos no lavados en la secadora.

• Los artículos que se hayan ensuciado con sustancias como aceite de cocina, acetona, alcohol, gasolina, queroseno, quitamanchas, aguarrás, ceras y productos para quitar la cera deben lavarse en agua caliente con una cantidad extra de detergente antes de introducirlos en la secadora.

No seque la ropa con sustancias inflamables como

queroseno o el alcohol. De lo contrario, puede producirse una explosión. V.2

Los artículos como la gomaespuma (espuma de látex), los gorros de ducha, los textiles impermeables, los artículos con respaldo de goma y la ropa o las almohadas equipadas con almohadillas de gomaespuma no deben secarse en la secadora.

Deben utilizarse suavizantes de tela, o productos similares, según lo especificado en las instrucciones del suavizante.

Los artículos afectados por el petróleo pueden encenderse espontáneamente, especialmente cuando se exponen a fuentes de calor como en una secadora. Los artículos se calientan, causando una reacción de oxidación en el aceite. La oxidación crea calor. Si el calor no puede escapar, los artículos pueden calentarse lo suficiente como para incendiarse. Apilar o almacenar los artículos afectados por el petróleo puede evitar que el calor se escape y así crear un peligro de incendio.

Retire todos los objetos de los bolsillos, como encendedores y fósforos.

Si es inevitable que las telas que contienen aceite vegetal o de cocina o que han sido contaminadas por productos para el cuidado del cabello se coloquen en una secadora, deben lavarse primero en agua caliente con detergente adicional. Esto reducirá, pero no eliminará, el peligro. ADVERTENCIA: Nunca detenga una secadora antes del final del ciclo de secado a menos que todos los artículos se quiten rápidamente y se extiendan para que el calor se disipe.

Las aberturas no deben estar obstruidas.

El filtro de pelusas debe limpiarse con frecuencia.

No se debe permitir que se acumulen pelusas alrededor de la secadora. V.2 PRECAUCIONES DE SEGURIDADSeguridad con los niños

Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si se les ha supervisado o instruido sobre el uso del aparato de forma segura y si comprenden los peligros que conlleva. Los niños no deberán jugar con el aparato.

La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.

Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

Los niños menores de 3 años deben mantenerse alejados a menos que se les supervise continuamente.

Cierre siempre la puerta después del uso. De esta forma evitará el peligro de que:

Los niños se suban, se metan o se escondan en la secadora.

Mascotas u otros animales pequeños que se suban a ella. V.2

El embalaje está diseñado para proteger el aparato de daños durante el transporte. Los materiales de embalaje son respetuosos con el medio ambiente y deben ser reciclados. El reciclaje del embalaje puede reducir el uso de materias primas en el proceso de fabricación y la cantidad de residuos en el depósito de desechos. Eliminación del material de embalaje Disposición de eliminación Modelo Capacidad nominal EMTD9PZ9.0kg V.2 ELIMINACIÓN: No elimine este producto como residuos municipales sin clasificar. Es necesario recoger estos residuos por separado para un tratamiento especial.Según la directiva europea 2012/19/UE de residuos de aparatos eléctricos y electrónicos (RAEE), los electrodomésticos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyan y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consu-midor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electro-doméstico.

PRECAUCIONES DE SEGURIDADINSTALACIÓN

Descripción del producto Cable de alimentación Filtro de la puerta Depósito de agua Puerta Panel de control Entrada de aire Filtro de base Cubierta de mantenimiento Tambor Tapa superior Nota: Las imágenes son sólo ilustrativas y pueden diferir del producto. Prevalece el aspecto del producto real. Accesorios Las siguientes partes son opcionales para modelos específicos. Si su secadora tiene las siguientes piezas, use guantes para instalarlas según las instrucciones que se indican a continuación. Retire la manguera de drenaje del cajón de la carcasa.Ponga el soporte de la manguera en el lavabo o en cualquier otro fregadero. Instalación Inserte la manguera de desagüe y la manguera de desagüe externa en el conectorMax.120cm200cm

Conector Soporte de la manguera Manguera de drenaje de la condensación V.210 INSTALACIÓN Posición de instalación Transporte Transporte la máquina con cuidado y no la agarre por ninguna de sus partes salientes. La puerta de la máquina no puede utilizarse como asa para el transporte. Si no se puede transportar la secadora en posición vertical, la secadora puede inclinarse a la derecha menos de 30°. Hay riesgo de lesiones y daños.

• El manejo inadecuado del aparato puede provocar lesiones.

• El aparato es muy pesado. Nunca transporte o cargue el aparato solo; siempre con la ayuda de otra persona.

• Quite todos los obstáculos en el trayecto de transporte y en el lugar de instalación, por ejemplo, abra las puertas y retire los objetos que se encuentren en el área.

• No utilice la puerta abierta como asidero.

• Retire todo el material de embalaje antes de utilizar el aparato.

• Antes de montar la secadora, compruebe que no tenga ningún daño visible desde el exterior.

• No instale ni use una secadora dañada.

• No instale la secadora en una habitación donde haya riesgo de heladas. A temperaturas cercanas al punto de congelación, es posible que la secadora no funcione correctamente. Existe el riesgo de que se dañe si se permite que el agua condensada se congele en la bomba y las mangueras.

• Los niños pueden quedar atrapados en la cinta de embalaje o tragar pequeñas partes y asfixiarse. No permita que los niños jueguen con el embalaje.

• El aparato no debe instalarse detrás de una puerta con cerradura, una puerta corrediza o una puerta con una bisagra en el lado opuesto al de la secadora, de tal manera que se obstaculice la apertura total de la puerta de la secadora.

• No limite la distancia al suelo mediante alfombras de pelo profundo, tiras de madera o similares. Esto podría causar una acumulación de calor que interferiría con el funcionamiento del aparato.

1. Se recomienda que, para su comodidad, la máquina se coloque cerca

2. No apilar esta secadora sobre la lavadora sin los kits de apilamiento.

(Si desea apilar esta secadora en una lavadora, compre las piezas independientes. La instalación será realizada por el fabricante, su agente de servicio o personas cualificadas similares para evitar cualquier peligro).

3. La secadora debe instalarse en un lugar limpio, donde no se acumule

la suciedad. El aire debe poder circular libremente por el aparato. No obstruya la entrada de aire frontal o las rejillas de entrada de aire en la parte posterior de la máquina. V.211 INSTALACIÓN Ajuste de nivel Una vez en su posición de funcionamiento permanente, compruebe que la secadora está absolutamente nivelada con la ayuda de un nivel de burbuja. Si no lo está, ajuste los pies a mano o con una herramienta. Conexión de la fuente de alimentación

4. La secadora debe ser colocado en una superficie firme y nivelada para

mantener la vibración y el ruido dentro de un nivel mínimo cuando esté en uso.

5. Nunca se deben retirar los pies.

1. Asegúrese de que el voltaje de la fuente de alimentación es el

mismo que el de la especificación eléctrica.

2. No conecte la secadora con la placa de conexión de energía, un

enchufe o toma de corriente universal, no utilice adaptadores multienchufe y cables de extensión. V.2FUNCIONAMIENTO

Secado Después del secado Sonará un pitido y se mostrará "0:00" en la pantalla Abra la puerta y retire la coladaSaque el recipienteVerter el agua condensaciónLimpie el filtro Desconecte

Antes de usarla, asegúrese de que la secadora esté instalada correctamente. Nota

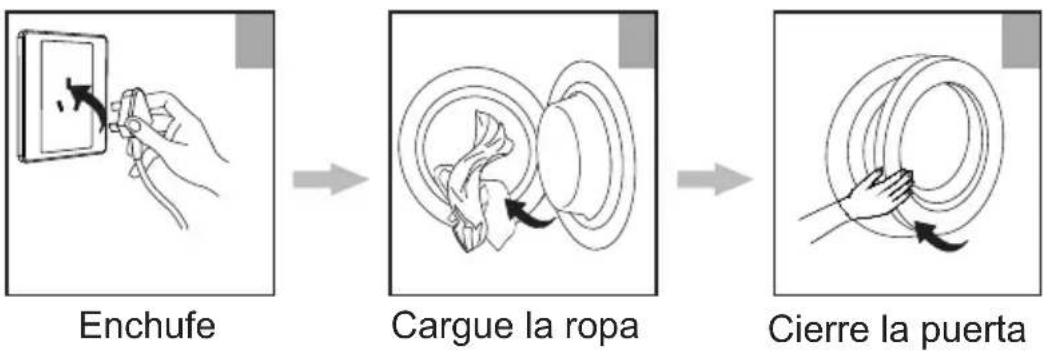

Enchufe Cargue la ropa Cierre la puertaIniciarEncenderElegir el programaSeleccionar función o por defecto

• Si se utiliza la toma con un interruptor, pulse el interruptor para apagar la energía directamente. Nota Antes del secado V.213 FUNCIONAMIENTO Antes de cada secado Nota

1. Antes del secado, centrifugue bien la ropa en la lavadora. La alta

velocidad de centrifugado reduce el tiempo de secado y ahorra energía.

2. Para obtener un resultado de secado uniforme, clasifique la ropa según

el tipo de tejido y seleccione el programa de secado adecuado.

3. Antes de secar, cierre las cremalleras, ganchos y ojales, abotone,

amarre los cinturones de tela, etc.

4. Retire todos los objetos de los bolsillos, como encendedores y cerillas.

5. Cosa o quita los aros de los sostenes.

6. Cierre las fundas de edredón y las fundas de almohada para evitar que

los objetos pequeños se enrollen en su interior.

7. Deje las chaquetas abiertas y deshaga las cremalleras largas para que

los textiles se sequen uniformemente.

8. No seque la ropa en exceso, porque la ropa demasiado seca puede

arrugarse fácilmente.

9. No seque los artículos que contengan goma o materiales elásticos

10. Mantenga limpia la zona alrededor de la secadora. El polvo de

carbón o la harina pueden causar una explosión.

11. La puerta se abrirá sólo después de terminar el programa de la

secadora para evitar posibles quemaduras con el vapor caliente o la máquina secadora sobrecalentada.

12. Limpie el filtro de pelusas y el recipiente de agua vacío después de

cada uso para evitar que se prolongue el tiempo de secado y aumente el consumo de energía.

13. No meta ropa en la secadora después de un proceso de limpieza en

seco. Deje el aparato reposar durante 2 horas después del transporte. Antes de usarlo por primera vez, use un paño suave para limpiar el interior del tambor.

1. Ponga algunos trapos limpios en el tambor.

2. Enchufe la corriente, presione 【On/Off 】.

3. Seleccione el programa 【Refresh】, presione el botón 【Start/

4. Después de terminar este programa, siga los pasos de

"limpieza y cuidado" (consulte la página 24) para limpiar la puerta del filtro. Durante el secado, el compresor y el agua generarán algún ruido que es completamente normal. V.214 FUNCIONAMIENTO No ponga más carga que la capacidad nominal de la secadora.

• No seque ropa empapada. La secadora podría dañarse.

Nota El peso de referencia de la ropa seca (peso por pieza) Suéter (mezcla de 800g) Chaquetas ( algodón 800g ) Vaqueros (800g) Toalla de baño (algodón 900g) Ropa de cama (algodón 600g) Camisetas (algodón 180g ) Ropa de diario ( 1120g) Ropa interior (algodón 70g) Pijama ( 200g) Calcetines (tejido mixto 50g ) Camisa (algodón 300g ) Seque sólo prendas aptas para la secadora. Tenga en cuenta las etiquetas de cuidado de la ropa: Adecuado para la secadora Proceso de secado normal: El secado en la secadora es posible bajo una carga normal y una temperatura de 80°. Proceso de secado suave: Se debe tener precaución al secar en la secadora. Seleccione un proceso suave con acción térmica reducida. No secar en secadora: Artículos no aptos para secar en la secadora. V.215 FUNCIONAMIENTO Panel de control Encendido/Apagado El producto se enciende o se apaga

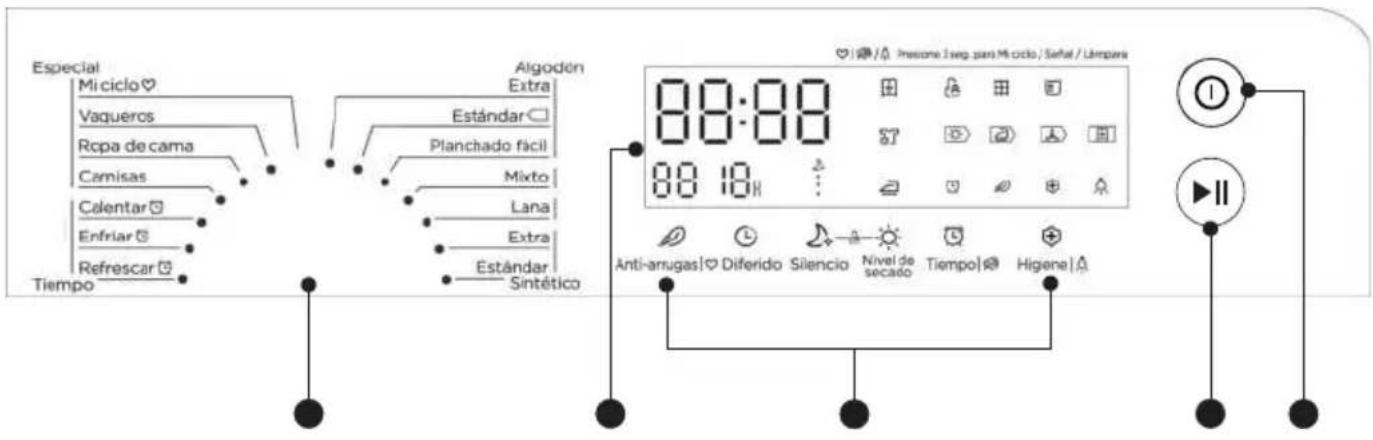

Inicio/Pausa Pulse el botón para iniciar o pausar durante el ciclo de secado

Estos botones se utilizan para configurar funciones adicionales. Funciones

Pantalla La pantalla muestra la configuración, el tiempo de programa estimado restante y los mensajes de estado de su secadora.

Programas Se pueden seleccionar diferentes ciclos de secado según las necesidades de los usuarios y el tipo de ropa a secar.

Cargue su ropa y asegúrese de que la puerta de la máquina esté cerrada.

Pulse el botón de encendido/apagado, luego use el selector de programas para seleccionar el programa deseado.

Además, puede seleccionar las funciones de "Anti-arrugas" o " Señal" de acuerdo a su necesidad.

Pulse el botón "Diferido".

Pulse repetidamente el botón "Retraso" para seleccionar el tiempo de retraso deseado.

Después de pulsar el botón de "Inicio/Parada", la secadora está en condiciones de funcionamiento. El procedimiento de secado se realizará automáticamente cuando el tiempo de retardo haya terminado.

Si vuelve a pulsar la tecla al Inicio/Pausa de nuevo, la función de inicio diferido se detendrá.

Si desea cancelar la función de "Diferido", pulse el botón "Encender/ Apagar". Nivel de secado Puede ajustar el nivel de secado de la ropa pulsando el botón de nivel de secado. Hay cuatro grados.

1. La función de intensidad sólo puede activarse antes de que comience el

2. Pulse repetidamente el botón "Nivel de secado" para aumentar el grado de

"Refrescar", todos los demás programas se pueden ajustar con la función "Nivel de secado". Anti-arrugas Al final del ciclo de secado, el tiempo de antiarrugas es de 30 minutos (por defecto) o 120 minutos (seleccionado). Esta función evita que la ropa se arrugue. La ropa puede ser retirada durante la fase de antiarrugas. Excepto "Enfriar", "Lana" y "Refrescar", todos los demás programas tienen esta función. Diferido Esta función se utiliza para retrasar el inicio del programa de secado hasta 24 horas. Cuando se inicia el programa retrasado, el tiempo comienza a contar en la pantalla y el icono de retraso parpadea. Tiempo Cuando se selecciona el programa calentar o enfriar, el botón tiempo puede utilizarse para ajustar el tiempo de secado en incrementos de 10 minutos. Silencio La velocidad de rotación del tambor bajará para reducir el ruido de la secadora, pero el tiempo de secado se extenderá. V.217 Bloqueo de niños

Esta máquina incorpora un cierre especial de seguridad para niños, que puede evitar que los niños presionen los botones por descuido o hagan la operación defectuosa.

Cuando el ciclo de secado esté en marcha, pulse los botones "Silencio" y "Nivel de secado" al mismo tiempo durante 3 segundos para iniciar la función de bloqueo de niños.

Cuando la función de bloqueo infantil está configurada, la pantalla mostrará el icono de bloqueo infantil y todos los botones estarán desactivados, excepto el botón de apagado/encendido.

Para desactivar la función de bloqueo de niños, se pulsarán los botones de Silencio y Nivel Seco al mismo tiempo durante 3 segundos. Higiene Después de seleccionar el programa, puede elegir la función "Higiene" según sus necesidades. Presione el botón para seleccionar esta función. Presione nuevamente para cancelar. Después de seleccionar la función "Higiene", la ropa se esteriliza durante el proceso de secado, lo que hace que la ropa sea más limpia y segura. Utilice esta función con precaución para ropa ligera, delgada o delicada. FUNCIONAMIENTO V.218 Diferido Bloqueo de niños Indicador de tiempo restante/Mensaje de error Estado de la fase de ciclo Limpiar los filtros (advertencia) Recipiente de agua vacío (advertencia) Nivel de secado Lámpara Señal Anti-arrugas Mi ciclo Pantalla Silencio Tiempo Higiene FUNCIONAMIENTO V.219

1. Cuando la pantalla de la pantalla LED se ilumine, gire el mando de

programa para seleccionar el programa deseado.

2. Seleccione las funciones "Diferido", "Tiempo", "Nivel de secado", "Anti-

arrugas" o "Higiene" para opciones adicionales.

3. Presione el botón de Inicio/Pausa.

4. Presione el botón de encendido/apagado después de que el programa

se haya completado. Tabla de programas de secados Elección de programas Inicio del programa El tambor comenzará a girar cuando comience el programa. El LED de la fase de ciclo en la pantalla se encenderá y se mostrará el tiempo de programa restante. Fin del programa

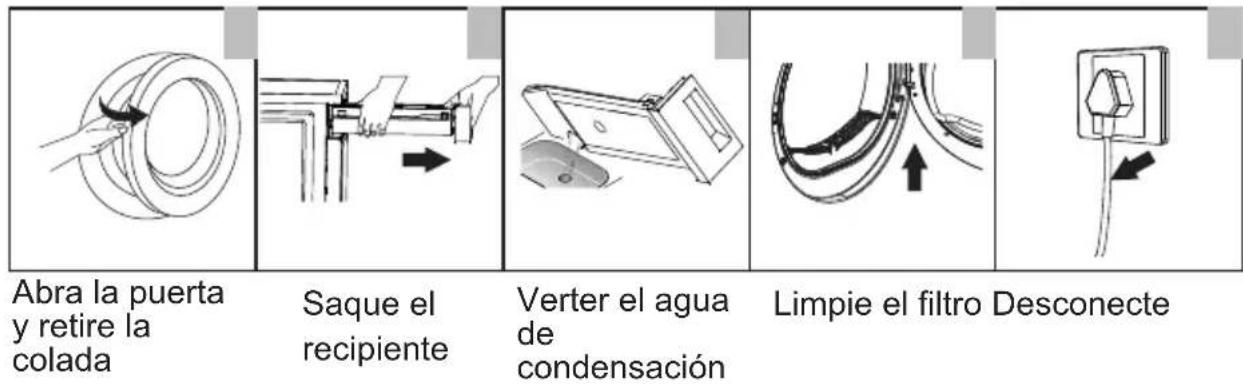

1. El tambor dejará de girar cuando el programa termine. La pantalla mostrará

"0:00", también se iluminará el LED que muestra "Fin" y el LED correspondiente. La secadora iniciará la función "Anti-arrugas" si el usuario no retira la carga.

2. (Consulte la página

16). Pulse el botón de encendido/apagado después de descargar la secadora para cortar la corriente y sacar el enchufe.

3. Solucione los posibles problemas de acuerdo con la sección "Resolución de

problemas", si se produce una parada inesperada durante el procedimiento de secado o si la secadora muestra un código de error (Consulte la página 25). FUNCIONAMIENTO V.220 Programa Aplicación/Propiedades DiferidoTiempo Máx Carga Algodón Mixto Sintético Lana Especial Mi ciclo Tiempo Extra Planchadofácil Extra Estándar Vaqueros Ropa de cama Camisas Calentar Enfriar 9.0kg 3.5kg 3.5kg 1.0kg 4.5kg 4.5kg 1.0kg Si No

Para ropa de algodón de una o varias capas, para que seque completamente para su almacenamiento directo. Estándar Para que la ropa de algodón de una sola capa permanezca húmeda para plancharla. Para tejidos mixtos de algodón y sintéticos. Para que los tejidos sintéticos gruesos o de varias capas se sequen completamente . Para secar tejidos sintéticos finos, que no se planchan, como camisas de fácil cuidado, ropa de bebé o calcetines. Para artículos de lana lavables a máquina. Para secar pantalones vaqueros o ropa de diario que se centrifuga a alta velocidad en la lavadora. Para secar la ropa de cama, las sábanas u otros artículos grandes. Para la ropa de fácil cuidado, como camisas y blusas equipadas con función anti-arrugas para minimizar el esfuerzo de planchado. Coloque la ropa suelta en la secadora. Una vez seca, sáquela rápidamente y cuélguela en una percha. Para definir y guardar tu programa favorito Para secar artículos individuales o completar el proceso de secado de telas de varias capas con diferente comportamiento de secado, como chaquetas, almohadas o artículos voluminosos. Mínimo 10 min. a máximo. 120 min. (en pasos de 10 min.) Refrescar 1.0kg Para airear los artículos sin calefacción. Min. 10 min. a máx. 30 min. (en pasos de 10 min.) Para refrescar la ropa que ha estado en un ambiente cerrado durante mucho tiempo o para eliminar olores. Mínimo 20 min. a máximo. 150 min. (en pasos de 10 min.)

Nota para los institutos de pruebas: Programa de prueba de acuerdo con el Reglamento 392/2012/UE para el etiquetado energético, medido de acuerdo con la norma EN 61121 adecuado para el secado de la carga normal de algodón a la capacidad de carga nominal FUNCIONAMIENTO

• Las telas gruesas o de varias capas, por ejemplo, las chaquetas, etc., no son fáciles de secar. Es mejor que elija el programa Algodón Extra. Como el material desigual, la ropa gruesa y de varias capas no es fácil de secar, es mejor elegir el programa de tiempo de secado apropiado para secarlas completamente si algunas partes de la ropa todavía están húmedas después de terminar el programa. Todos los datos se miden de acuerdo con la norma EN 61121.

• El consumo real puede diferir de los valores indicados en la tabla, dependiendo de la cantidad de ropa, el tipo de tejido, la humedad residual y las funciones adicionales seleccionadas.

Modelo Programa CapacidadVelocidad de giro / Humedad residual Tiempo

1. Saque y sostenga el contenedor de

vierta el agua condensada en el recipiente.

3. Instale el depósito de agua.

Limpieza y cuidado Vaciar el depósito de agua Limpiar los filtros Esta secadora tiene un filtro primario de pelusa de puerta y un filtro de base delante del intercambiador de calor para una protección adicional. Asegúrese de limpiar el filtro de la puerta después de cada ciclo. El filtro base debe limpiarse después de cada quinto programa de secado. Limpiar el filtro de la puerta

2. Saque el filtro de la puerta

3. Abra el filtro y quita la pelusa del filtro,

puedes limpiarlo con agua corriente.

4. Seque bien el filtro de la puerta antes de

volver a instalarlo.

• Fíjese en la orientación correcta antes de insertar el filtro de la puerta. Nota Filtro de la puerta•Vacíe el depósito de agua después de cada uso.Una vez que el contenedor de agua esté completamente lleno, elprograma se detendrá y el icono de depósito se encenderá. Después devaciar el contenedor, la secadora puede ser reiniciada presionandoel botón de inicio/pausa.•No beba el agua condensada.•No utilice la secadora sin el recipiente de agua.

• La pelusa acumulada en el filtro bloqueará la circulación del aire. Si no se limpia el filtro con regularidad, aumentará el tiempo de secado y el consumo de energía.

• Desconecte el cable de alimentación antes de limpiarlo

• ¡No haga funcionar la secadora sin el filtro!

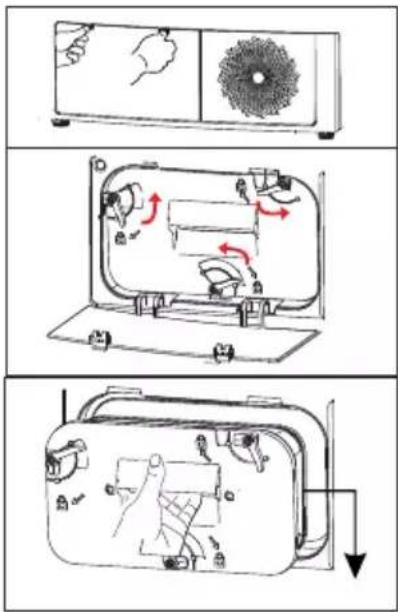

• Limpie el filtro base cada 5 ciclos de secado para evitar la acumulación de pelusa dentro de la secadora. Nota Limpiar el filtro base

2. Desbloquee las tres palancas de bloqueo y

sujete el asa del filtro.

3. Retire el filtro base y límpielo: Si hay

demasiada pelusa en el filtro, límpielo con agua. Seque bien el filtro antes de instalarlo de nuevo.

4. Limpie la junta de goma, tanto del filtro como

5. Vuelva a insertar el filtro.

6. Bloquee las palancas de bloqueo y asegúrese

de que estén en la posición correcta.

7. Cierre la tapa hasta que se oiga un chasquido.

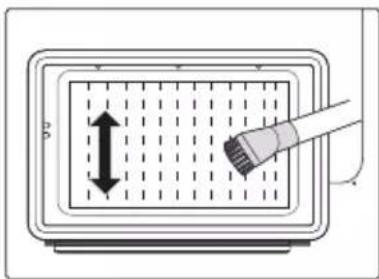

Limpiar el intercambiador de calor

¡Atención! No toque el intercambiador de calor con la mano, puede causar una lesión. Si es necesario, aproximadamente una vez cada 6 meses, quite la pelusa del intercambiador de calor usando un aspirador con un cepillo de limpieza adjunto. Limpie el intercambiador de calor sin aplicar ninguna presión. De lo contrario, el intercambiador de calor podría resultar dañado. La secadora no se seca si las aletas de enfriamiento están dañadas o doblada. Filtro de base MANTENIMIENTO V.224 Limpia la secadora

Desconecte el cable de alimentación antes de limpiar.

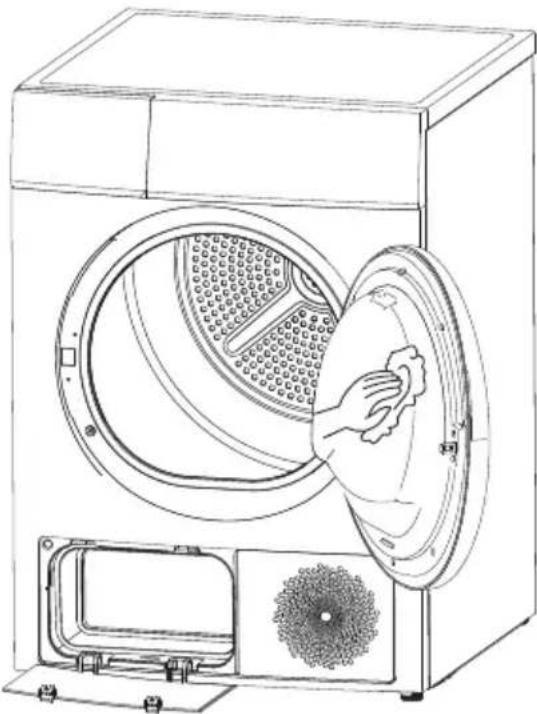

Limpie la secadora con un paño húmedo que sólo se humedezca con agua limpia.

No utilice disolventes, limpiadores abrasivos, limpiacristales ni limpiadores multiusos. Estos podrían dañar las superficies plásticas y otras piezas.

Use guantes cuando limpie.

• Prepare un paño humedecido con agua limpia.

• Limpie la puerta, especialmente la ventana interior.

• Limpie el sellado alrededor de la apertura de la puerta.

• Limpie el sensor de humedad del interior del tambor.

• Saque todos los filtros, limpie la junta y las aberturas de flujo de aire.

• Antes de poner en marcha la secadora, seque todas las piezas con un paño suave. MANTENIMIENTO V.225 Solución de problemas

• Sólo los técnicos autorizados pueden llevar a cabo las reparaciones.

• Si el LED indica otra cosa y la secadora no funciona, llame al servicio técnico.

¡Advertencia! Muchos de los fallos y averías que pueden producirse en el funcionamiento diario pueden remediarse fácilmente. Se ahorrará tiempo y dinero porque no se necesitará una llamada de servicio. La siguiente guía puede ayudarle a encontrar la razón de un mal funcionamiento y a corregirlo. Nota Antes de llamar al servicio, compruebe si puede resolver los problemas usted mismo consultando las instrucciones de uso. “E32” “E33” Pantalla Razón Solución Error en el sensor de humedad Error en el sensor de temperatura Por favor, póngase en contacto con el servicio técnico si se produce el problema. “E64” Error BLDC de comunicación en el motor “E82” Error de comunicación PCB Fallo de la bomba de agua o fallo del sensor de nivel de agua El depósito de agua está lleno Vacíar depósito

MANTENIMIENTO V.226 Si no puede lidiar con los problemas por si mismo y necesita ayuda:

Presiona el botón de encendido/apagado.

Desenchufe y llame al servicio técnico.

Limpie el filtro de pelusas y el intercambiador de calor.

Vacíe el contenedor de agua.

Vacíe el contenedor de agua.

Compruebe la manguera de drenaje.

Compruebe que el lugar de instalación es apropiado.

Utilice un programa de nivel de intensidad de secado más alto o un programa de tiemp

” está encendida Problema

• La pantalla no está encendida Solución

• Compruebe si la fuente de alimentación funciona

• Compruebe si el enchufe de la red está insertado.

• Compruebe el programa seleccionado.

• Pulse el botón de encendido/apagado

• Limpie el filtro de pelusas

• La secadora no funciona

• Conecte la secadora a la red eléctrica.

• Encienda la secadora.

• Compruebe que la puerta esté cerrada.

• Compruebe que el programa está ajustado.

• Pulse la tecla de inicio/pausa.

• El grado de secado no se alcanzó o el tiempo de secado fue demasiado largo

• Hay ruidos de zumbido

• El compresor está funcionando. Estos ruidos son bastante normales y no indican una avería.

• La secadora se apaga al final del programa

• La secadora se apaga automáticamente para ahorrar energía. Esto no es un error sino una función normal

• Revise el contenedor de agua. Si está lleno, vierta el agua condensada y reinicie la secadora.
• Si el contenedor no está lleno, reinicie la secadora directamente.• Si el icono sigue iluminado después de haber terminado los dos primeros pasos, llame al servicio técnico. MANTENIMIENTO V.227

La capacidad nominal es la capacidad máxima que se puede secar de una sola vez.Asegúrese de que las prendas secas que se cargan en el aparato no superen lacapacidad nominal. No instale la secadora en una habitación en la que exista riesgo de heladas. Atemperaturas cercanas al punto de congelación, es posible que la secadora no puedafuncionar correctamente. Existe un riesgo de daños si se permite que el agua de condensación se congele enla bomba, las mangueras y/o el contenedor de agua de condensación. Especificaciones técnicas Nota Contiene gases fluorados de efecto invernadero cubiertos por el Protocolo de Kyoto. Herméticamente sellado. Capacidad nominal Frecuencia nominal Medidas (Fon*An*Al) Potencia nominal de entrada Voltaje nominal Peso del producto Modelo Parámetros Temperatura ambiente Refrigerante GWP Cantidad de refrigerante EMTD9PZ +5°c ~ +35°c 220-240V~ 640*595*845(mm) 750W 53kg 50Hz R290 9.0kg

81% 81% 81% 66dBModeloCapacidad nominalTipo de secadoraClase de eficiencia energéticaAutomático o no automáticoEtiqueta ecológica de la UEConsumo de energía del programa estándar del algodónConsumo de energía ponderado del programa estándar de algodón a carga completa y parcialConsumo de energía del programa estándar de algodón a plena cargaConsumo de energía del programa estándar de algodón a carga parcialConsumo de energía del modo apagado (Po)Consumo de energía del modo sin apagar (PI) Duración del modo sin apagar Tiempo de programa del "programa estándar del algodón"Tiempo de programa ponderado del programa estándar de algodón a carga completa y parcial Tiempo de programa estándar de algodón a plena cargaTiempo de programa del programa estándar de algodón a carga parcialEficiencia de condensación clase A (más eficiente) a G (menos eficiente)Eficiencia media de condensación del programa estándar de algodón a plena carga Eficiencia media de condensación del programa estándar de algodón en carga parcial Eficiencia de condensación ponderada para el programa estándar de algodón a carga completa y parcial Nivel de potencia acústica para el programa estándar de algodón a plena carga Consumo energético anual ponderado (AE)

❶Consumo de energía por año, basado en 160 ciclos de secado del programa estándar de algodón a carga completa y parcial, y el consumo de los modos de baja potencia. El consumo real de energía por ciclo dependerá de la forma en que se utilice el aparato El programa "Algodón estándar" utilizado a carga completa y parcial es el programa de secado estándar al que se refiere la información de la etiqueta y la ficha. Este programa es adecuado para el secado de la ropa normal de algodón húmedo y es el programa más eficiente en términos de consumo de energía para el algodón. Observación MANTENIMIENTO

V.2CONDICIONES DE LA GARANTÍA

Este aparato tiene una garantía de reparación de tres años, a partir de la fecha de venta, contra todo defecto de funcionamiento proveniente de la fabricación, incluyendo mano de obra y piezas de recambio. Para justificar la fecha de compra será obligatorio presentar la factura o ticket de compra. Las condiciones de esta garantía se aplican únicamente a España y Portugal. Si ha adquirido este producto en otro país, consulte con su distribuidor las condiciones aplicables.

EXCLUSIONES DE LA GARANTÍA

1. Mandos a distancia, gomas de admisión de desagüe, atranques y juntas de puertas,

2. Daños en esmaltes, pinturas, niquelados, cromados, oxidaciones u otro tipo de piezas o

componentes estéticos que no afecten al funcionamiento interno del aparato.

3. Daños en piezas de desgaste por uso, corrosión u oxidación, ya sea causada por el uso

normal del aparato o deterioro acelerado por circunstancias ambientales o climáticas no propicias. No aptos para uso en exterior.

4. Daños en piezas frágiles de cristal, cristal vitrocerámico, plásticos, manetas, cestillos,

puertas o bombillas cuando su fallo o rotura no sea atribuible a un defecto de fabricación.

5. Averías producidas por causas fortuitas o siniestros de fuerza mayor, o como

consecuencia de un uso anormal, negligente o inadecuado del aparato.

6. Responsabilidades civiles de cualquier naturaleza.

7. Daños consecuenciales al aparato siempre que estos no hayan sido provocados por una

avería interna de funcionamiento.

8. Mantenimientos o conservación del aparato: revisiones periódicas, ajustes y engrases.

9. Las averías que pueden sufrir los accesorios y complementos, adaptadores, cables

externos, bolsas, recambios sueltos de todo tipo, lámparas, así como cualquier pieza considerada consumible por el fabricante.

10. Averías causadas por una instalación incorrecta o no legal, ventilación inadecuada, falta

de toma de tierra en la vivienda, alteraciones de corriente, modificaciones inapropiadas o utilización de piezas de recambio no originales.

11. Electrodomésticos que se utilicen en aplicaciones industriales o para fines comerciales.

12. Electrodomésticos con número de serie ilegible o alterado.

13. Defectos o averías producidas como consecuencia de arreglos, reparaciones,

modificaciones, o desarme de la instalación del aparato por el usuario o por un técnico no autorizado por el fabricante, o como resultado del incumplimiento manifiesto de las instrucciones de uso y mantenimiento del fabricante.

14. Durante el periodo de garantía es imprescindible conservar todos los manuales junto

con el equipo. Si el equipo se vende, dona o regala, se debe entregar el manual y todos los documentos relacionados al nuevo usuario. Si alguno de estos se perdiera, no podrá ser reclamada su reposición.

15. Las averías que tengan su origen o sean consecuencia directa o indirecta de: contacto

con líquidos, productos químicos y otras sustancias, así como de condiciones derivadas del clima o el entorno: terremotos, incendios, inundaciones, calor excesivo o cualquier otra fuerza externa, como insectos, roedores y otros animales que puedan tener acceso al interior de la máquina o sus puntos de conexión.

16. Daños derivados de terrorismo, motín, alboroto o tumulto popular, manifestaciones y

huelgas legales o ilegales; hechos de actuaciones de la Fuerzas Armadas o de los Cuerpos de Seguridad del Estado en tiempos de paz; conflictos armados y actos de guerra (declarada o no); reacción o radiación nuclear o contaminación radiactiva; vicio o defecto propio de los bienes; hechos calificados por el Gobierno de la Nación como de “catástrofe o calamidad nacional”. El diseño y las especificaciones están sujetos a cambios sin previo aviso para la mejora del producto. Cualquier modificación del manual se actualizará en nuestra página web, puede consultar la última versión. www.easelectric.es

programa pretendido.

Limpeza do permutador de calor

Usar luvas para a limpeza.

• Verificar o programa seleccionado.
