MANUAL DE USUARIO RB14DSL HiKOKI

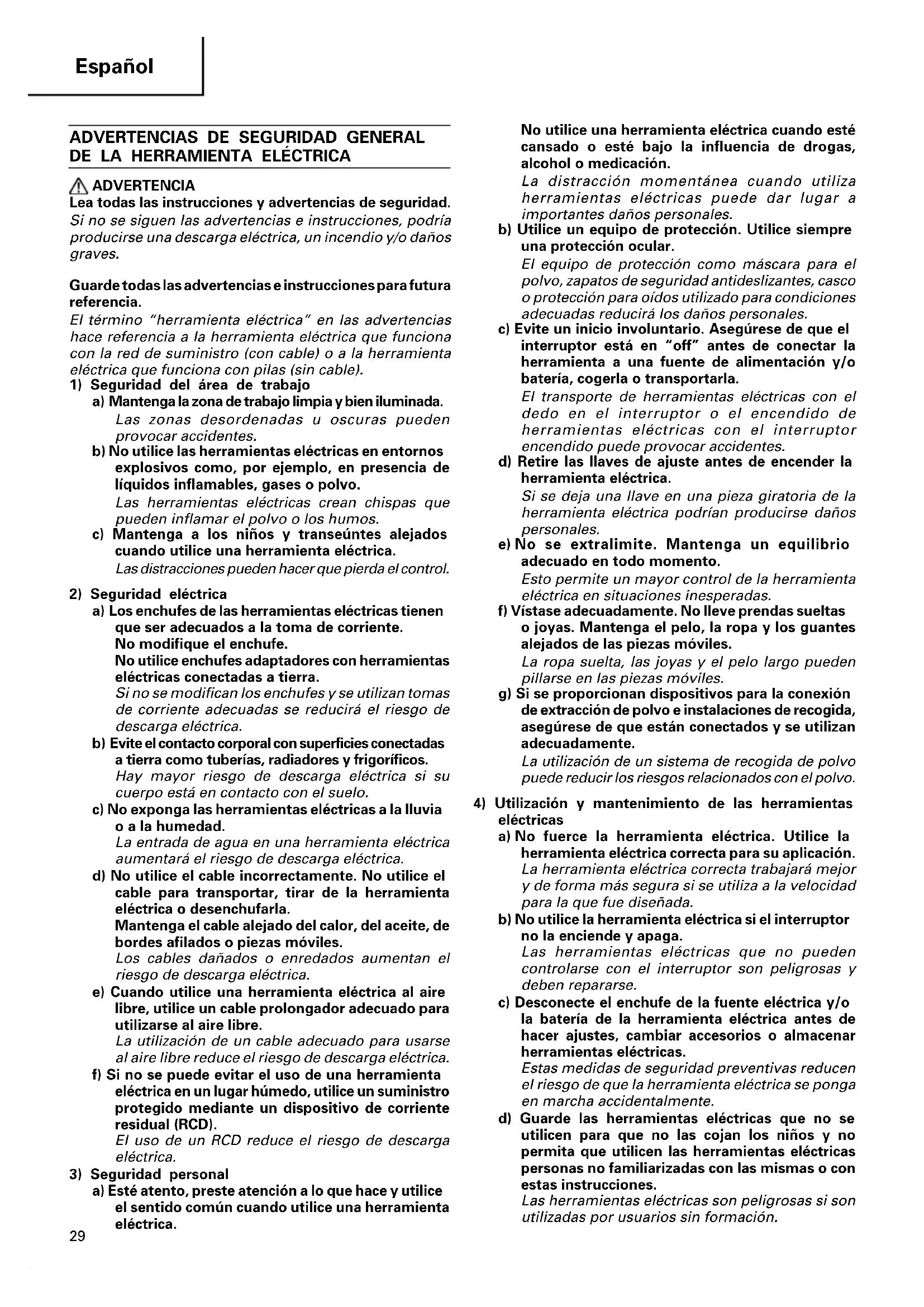

ADVERTENCIAS DE SEGURIDAD GENERAL

DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA Lea todas las instrucciones y advertencias de seguridad. Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves. Guarde todas las advertencias e instrucciones para futura referencia. El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras pueden provocar accidentes. b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos. c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente. No modifique el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos. Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo. c) No exponga las herramientas eléctricas a la lluvia o a la humedad. La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica. d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre. La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica. f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica. No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación. La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales. b) Utilice un equipo de protección. Utilice siempre una protección ocular. El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales. c) Evite un inicio involuntario. Asegúrese de que el interruptor está en “off” antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla. El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes. d) Retire las llaves de ajuste antes de encender la herramienta eléctrica. Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales. e) No se extralimite. Mantenga un equilibrio adecuado en todo momento. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles. g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente. La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas

eléctricas a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga. Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse. c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente. d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación. 06Spa_RB14DSL_WE 08/3/27, 19:282930 Español

1. Cuando la batería restante se agota, el motor se detiene.

En este caso, cárguela inmediatamente.

2. Si la herramienta se sobrecarga, el motor puede

detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar. Asimismo, preste atención a las siguientes advertencias y precauciones. ADVERTENCIA Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la

batería. 䡬 Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería. 䡬 Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería. 䡬 No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo. 䡬 Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).

2. No agujeree la batería con un objeto afilado como

un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.

3. No utilice una batería que pudiera estar dañada o

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas

o a los encendedores de cigarros de los coches.

6. No utilice la batería para un fin diferente a los

7. Si la carga de la batería no finaliza incluso cuando

ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

8. No coloque o exponga la batería a temperaturas

elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

9. Aléjela del fuego inmediatamente cuando se detecte

una fuga o un olor raro.

10. No la utilice en un lugar donde se genere gran

electricidad estática.

11. Si hay una fuga de la batería, mal olor, se genera

color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización. PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto

con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.

2. Si el líquido de fuga entra en contacto con la piel o

la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente. Podría producir irritación de la piel.

3. Si observa óxido, mal olor, recalentamiento,

decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor. ADVERTENCIA Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un cortacircuito, resultando en un riesgo de incendio. Por favor, respete los siguientes consejos cuando almacene la batería. e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla. Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar. La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y mantenimiento de las herramientas a

batería a) Recargue sólo con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería. b) Utilice herramientas eléctricas sólo con baterías designadas específicamente. La utilización de otras baterías podría crear peligro de daños e incendio. c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro. Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio. d) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica. El líquido de la batería podría causar irritación o quemaduras.

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas. Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica. PRECAUCIÓN Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas. ADVERTENCIA DE LA BATERÍA DE LITIO Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 y 2 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección. 06Spa_RB14DSL_WE 08/3/27, 19:283031 Español 䡬 No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento. 䡬 Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orificios de ventilación para evitar cortacircuitos. (Ver la Fig. 1)

1. Siempre cargar la batería a una temperatura

comprendida 0 – 40°C. Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No puede cargarse la batería a una temperatura mayor de 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

2. Cuando se completa la carga, dejar descansar el cargador

por 15 minutos antes de proseguir con la carga siguiente. No cargue consecutivamente más de dos baterías.

3. No dejar que entre suciedad por el orificio de conexión

de la batería recargable.

4. Nunca desarmar la batería recargable ni el cargador.

5. Nunca poner en cortocircuito la batería recargable.

Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

6. No tirar la batería al fuego.

Si se quema la batería puede explotar.

7. Llevar la batería al sitio de compra original en el

caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

8. El uso de una batería descargada dañará el cargador.

9. No insertar objetos en las ranuras de ventilación del

cargador. La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

10. No coloque las manos ni la cara cerca de la abertura

del soplador a batería durante el uso. Si lo hace, puede sufrir lesiones.

11. Aleje esta unidad lo suficiente de los conductores

eléctricos cuando limpie secciones cargadas de electricidad, como, por ejemplo, un panel eléctrico.

12. No bloquee la abertura o entrada del soplador a batería.

Si se bloquea la abertura del soplador a batería, se producirá un aumento anormal de la velocidad de rotación del motor y se podrían dañar los vanos de la sección interior de la unidad o bien producirse lesiones. Además, también se podría sobrecalentar el motor y provocar un incendio.

13. No utilice la máquina en lugares en los que haya

materiales inflamables como laca, pintura, benceno, disolvente o gasolina. No permita tampoco que se aspiren elementos como colillas encendidas en dichas ubicaciones. Se puede producir una explosión o un incendio.

14. No utilice la máquina en entornos sujetos a altas

dosis de sustancias químicas, etc. Las partes de plástico, como son los vanos de la parte interior de la unidad, podrían debilitarse y romperse, y producirse lesiones.

15. Si observa que la unidad funciona mal o que emite

ruidos extraños, deje de usarla inmediatamente y apague el interruptor de encendido. Solicite una inspección y reparación a la tienda en la que adquirió la unidad o a un Centro de Servicio Autorizado de HiKOKI. Si sigue utilizando la unidad mientras funciona de forma anormal, se pueden producir lesiones.

16. Si la unidad se cae o choca accidentalmente con otro

objeto, realice una revisión exhaustiva de la unidad para comprobar si presenta alguna raja, rotura, deformación, etc. Si la unidad presenta alguna raja, rotura o deformación, puede sufrir lesiones.

17. No utilice la unidad cerca de objetos que generen

mucho calor, como estufas. Cerca de estos lugares se pueden producir incendios.

18. Realice una inspección exhaustiva si utiliza el soplador a

batería para soplar o limpiar partículas de polvo viscoso. Las partículas de polvo se pueden succionar y adherir en el interior, provocando roturas en los vanos o lesiones.

19. No deje la unidad en lugares como un banco o el

suelo mientras siga girando. Se pueden producir lesiones. ESPECIFICACIONES Modelo

(Sin batería ni cargador) (Sin batería ni cargador) Velocidad de marcha en vacío 0 – 15000 min

Presión de aire 0 – 3,9 kPa Presión del volumen 0 – 2,2 m

/ min Tiempo de funcionamiento continuo 15 min (Batería: 14,4 V, 3,0 Ah) 19 min (Batería: 18 V, 3,0 Ah) Batería usable BSL1430: Li-ion 14,4 V (3,0 Ah 8 celdas) BSL1830: Li-ion 18 V (3,0 Ah 10 celdas) (Accesorios opcionales) Cargador usable UC18YRSL (Accesorios opcionales) Peso (Con batería) 1,5 kg 1,6 kg 06Spa_RB14DSL_WE 08/3/27, 19:283132 Español APLICACIONES 䡬 Limpiar instalaciones y aparatos en serrerías, plantas de elaboración de cigarillos, hilanderías, etc. 䡬 Limpiar dispositivos de equipos en locales de reparación. 䡬 Operación de soplado. DESMONTAJE E INSTALACIÓN DE LA BATERIA

1. Desmontaje de la batería

Sujetar firmemente el asidero y presionar el cierre de la bataría ( 2 pzas) para desmontarla (Ver las Figs. 1 y 2). PRECAUCIÓN No cortocircuitar nunca la batería.

2. Instalación de la batería

Insertar la batería observando sus polaridades (Ver la Fig. 2). CARGA Cargue la batería recargable siguiendo las instrucciones de manejo del cargador que esté utilizando. (Fig. 3, 4)

ANTES DE USAR LA HERRAMIENTA

1. Instalación y comprobación del ambiente de trabajo

Compruebe si el ambiente de trabajo es adecuado tomando las precauciones siguientes. MONTAR Y DESMONTAR LA TOBERA Y EL

Inserte la patilla situada en el exterior de la boquilla en la ranura del puerto de expulsión, y gire la boquilla totalmente en la dirección que indica la flecha en la Fig. 5. Desmontar la tobera, seguir los procedimientos antedichos a la inversa.

2. Al usar el soplador a batería para recoger de polvo

(1) Montar el colector de polvo Montar el colector de polvo en el acceso de aire de soplado siguiendo los mismos procedimientos descritos arriba para montar la tobera (Fig. 6). (2) Montar la tobera Inserte la patilla situada en la parte exterior de la boquilla en la ranura del puerto de succión y gire la boquilla totalmente en la dirección que indica la flecha en la Fig. 7. CÓMO USAR EL SOPLADOR A BATERÍA

1. Operación del interruptor

Cuando se tira del gatillo del interruptor, la herramienta gira. Cuando se suelta el gatillo, la herramienta se detiene.

2. Una cantidad de polvo demasiado grande en el

colector reduciría la eficacia de recogida de polvo del soplador a batería. Vaciar frecuentemente el colector de polvo para asegurar una eficiencia máxima de colectar el polvo. ACCESORIO ESTANDARD 䡬 Tobera ......................................................................... 1 El accesorio estándard está sujeto a cambios sin previo aviso. ACCESORIOS OPCIONALES (de venta por separado)

Tesión de carga: 14,4 V 18 V

3. Colector de polve

Lo accesorios facultativos están sujetos a cambio sin previo aviso. 06Spa_RB14DSL_WE 5/19/08, 10:003233 Español

MANTENIMIENTO E INSPECCION

1. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

2. Mantenimiento del motor

La unidad de bobinado del motor es el verdadero “corazón” de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

3. Limpieza del exterior

Cuando el soplador a batería esté sucio, limpiarlo con un paño mojado en agua jabonosa. No utilizar disolventes clóricos, gasolina o disolventes para pinturas ya que éstos funden los materiales plásticos.

Guardar el soplador a batería en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños.

5. Lista de repuestos

a reparación, modificación e inspección de las herramientas eléctricas HiKOKI deben ser realizadas por un Centro de Servicio Autorizado de HiKOKI. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de HiKOKI, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país. MODIFICACIONES HiKOKI Power Tools introduce constant emente mejoras y modificaciones para incorporar los últimos avances tecnológicos. Por consiguiente, algunas partes pueden ser modificadas sin previo aviso. GARANTÍA Las herramientas motorizadas de HiKOKI incluye una garantía conforme al reglamento específico legal/ nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de HiKOKI. OBSERVACION

ebido al programa continuo de investigación y desarrollo de HiKOKI éstas especificaciones están sujetas a cambio sin previo aviso. Información sobre el ruido propagado por el aire y vibración Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871. Nivel de potencia auditiva ponderada A: 91 dB (A) Nivel de presión auditiva ponderada A: 80 dB (A) Duda KpA: 3 dB (A) Utilice protecciones auriculares. Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745. Valor de emisión de la vibración ah = 2,9 m/s

ADVERTENCIA El valor de emisión de la vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor declarado dependiendo de las formas de utilización de la herramienta. Para identificar las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación). 06Spa_RB14DSL_WE 08/3/27, 19:2833 Aviso importante sobre las pilas de las herramientas inalámbricas de HiKOKI Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmonta y modifica (como cuando se desmontan y sustituyen celdas u otras piezas internas).34 Português AVISOS GERAIS DE SEGURANÇA PARA A

2) Segurança eléctrica

maus odores forem detectados.

(vendidos separadamente)

1 Número de modelo 2 Número de serie 3 Fecha de adquisición 4 Nombre y dirección del cliente 5 Nombre y dirección del distribudor (Se ruega poner el sellú del distribudor con su nombre y dirección)
