MANUAL DE USUARIO NM250P Montarbo

El signo de exclamación dentro de un triángulo equilátero sirve para avisar a los usuarios de la existencia de importantes instrucciones de operación y manteni- miento (servicio).

¡ IMPORTANTE ! Normas de seguridad

¡ATENCION!

En defensa de la seguridad propia y ajena, y para no invalidar la garantía, se recomienda leer atentamente esta sección antes de utilizar el producto.

- El presente aparato ha sido proyectado y realizado para utilizarse como sistema de altavoces en el ámbito típico de un equipo de amplificación y/o grabación sonora. El uso para fines distintos de los mencionados no está previsto por el fabricante, por lo cual quedará bajo la responsabilidad directa del usuario/instalador.

PARA EVITAR RIESGOS DE AVERIAS

• No exponer el producto a la lluvia, ni utilizarlo en presencia de elevada humedad o cerca del agua. No dejar penetrar en el interior del aparato ningún líquido ni objeto sólido. Si ello sucediera, desconectarlo inmediatamente y dirigirse a un servicio de asistencia calificado antes de utilizarlo nuevamente.
• Conectar el aparato exclusivamente a la salida de un amplificador o de un mixer amplificado. Utilizar sólo cables de potencia (no protegidos) de adecuada sección y cualidad.
• En la instalación, asegurarse que los cables de enlace no constituyan obstáculo o tropiezo. Si es posible, no dejarlos nunca en zonas accesibles al público o al personal no cualificado. Si los dejáis en el suelo en zonas accesibles, fijarlos al suelo mediante cinta adhesiva o inserirlos en idóneas guías de cables. Asegurarse que nadie pueda, chocando o tropezando con un cable de enlace, causar la caída del sistema de altavoces.

Al preparar el aparato para su utilización, asegurarse de que la forma y la capacidad de la superficie de apoyo sean adecuadas para soportar su peso. Si se desea instalar el altavoz sobre un soporte, utilizar uno cuya capacidad sea adecuada para el peso del producto, introduciéndolo en el adaptador correspondiente. Si se apilan dos altavoces, asegurarse de que los pies del altavoz superior se encajen en las muescas del altavoz inferior, garantizando su estabilidad.

Si el aparato debiera utilizarse en presencia de niños o de animales, mantenerlo estrictamente vigilado.

• Antes de realizar cualquier operación de conexión, asegurarse de que el interruptor del amplificador esté en la posición 'Off' (apagado).
• Para desconectar el aparato de la red de electricidad, no tirar nunca del cable, sino del conector.

¡ATENCION!

Este aparato no contiene partes internas destinadas a la intervención directa del usuario. Para evitar riesgos de incendio y/o de descargas eléctricas, no abrirlo. Para cualquier operación de mantenimiento o de reparación, dirigirse al Distribuidor oficial Montarbo de su país o a personal altamente calificado indicado por el distribudor.

- Este producto puede generar presiones acústicas muy elevadas, peligrosas para la salud del aparato auditivo. Por esta razón, no emplearlo a niveles acústicos muy altos si el público se encuentra excesivamente cerca (controlar que haya una distancia no inferior a 1m).

No exponer los niños a fuentes sonoras intensas.

ESPAÑOL

INDICE

Introducción 20

Descripción 20

Panel de conexiones 21

¡ Importante ! 22

Appendice: 23 - 30

Datos técnicos 24
Curva de respuesta 25
Esquema de bloques 25
Ejemplos de conexiones 26 - 27
Aplicaciones 28 - 29
Partes de recambio 30

CONTENIDO DEL EMBALAJE

Sistema pasivo NM250P
Manual de instrucciones
▶ Certificado de garantía

Introducción

Utilizado como sistema principal para música, teatro, conferencias, uso público o como monitor de palco, NM250P, satisface con gran profesionalidad las exigencias de quien necesita un sistema versátil, de instalación inmediata y de gran impacto sonoro.

- El proyecto y la realización satisfacen un estándar de calidad desconocido en productos de esta categoría, con resultados de fiabilidad, versatilidad y prestaciones musicales en los máximos niveles.

- Componentes realizados bajo especificaciones Montarbo especialmente para estos sistemas.

- Caja en polipropileno, estampada a inyección, con rejilla en acero y dós enganches roscados M8. La manija encajonada para el trasporte, l'adaptador para soporte caja (con retén de seguridad), los tubos de compensación, los pies y mueccas (que permiten apilar las cajas con gran estabilidad) estan integrados en el molde del recinto.

La forma multi-angular de la caja permite la instalación vertical u horizontal como monitor de palco.

Descripción

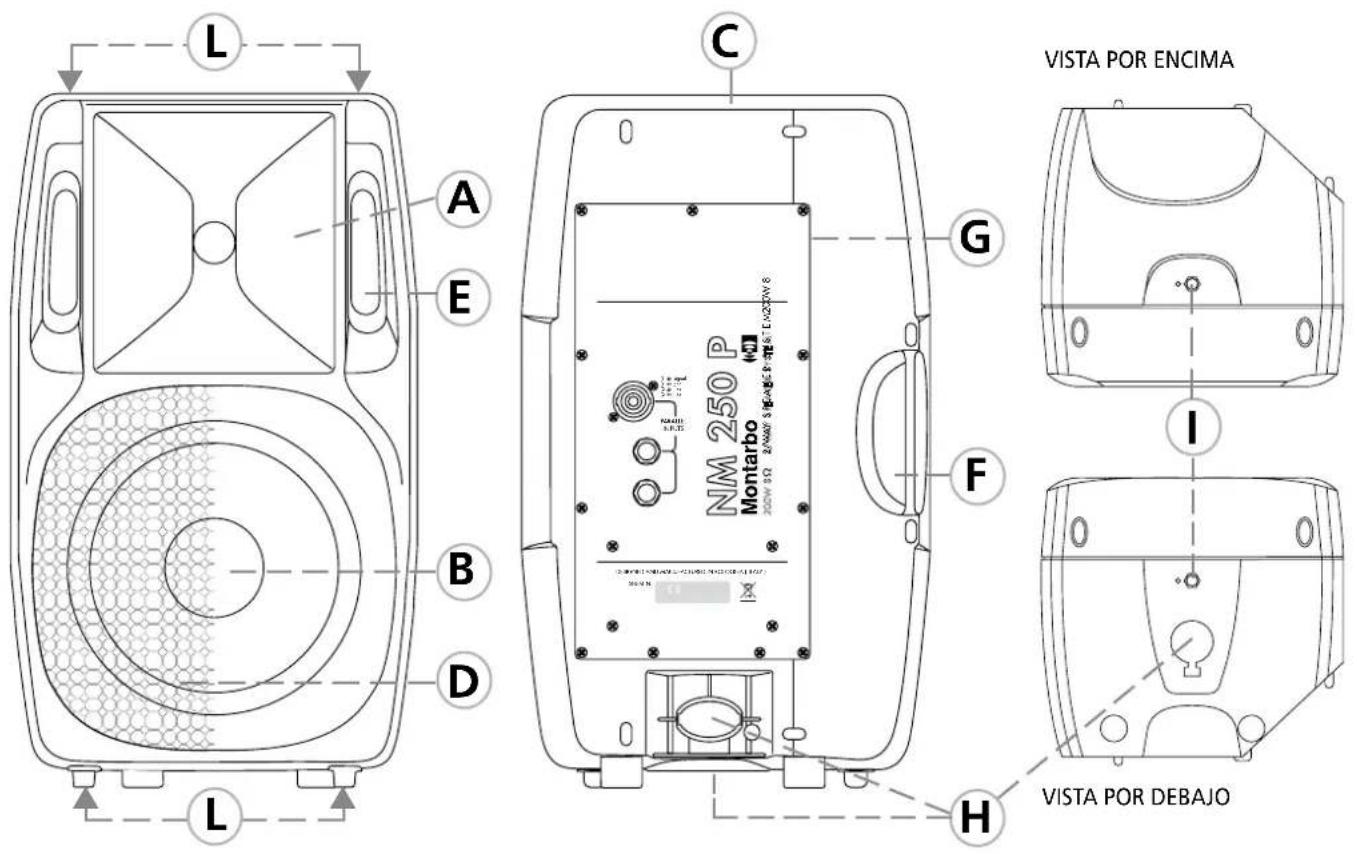

L A E B D C G NM 250 P Montarbo 200W 15Ω NADRS RJ-35 F I H VISTA POR DEBAJO VISTA POR ENCIMA

A Driver de compresión de 1" con bocina (dispersion 90°H x 60°V).
B Woofer de 8" de alta eficiencia.
C Caja en polypropylene estampada a inyección.
D Rejilla en acero.
E Tubos de compensación.
F Manija lateral para el trasporte.

G Panel de conexiones.

H Adaptador para soporte caja, con retén de seguridad.

Prisoneros roscados (M8) para fijación de suportes.

L Pies y muescas (en la parte superior) permiten apilarlas con gran estabilidad.

Los materiales y la construcción respetan los más elevados estándardes profesionales para asegurar la máxima fiabilidad.

Panel de conexiones

El aparato está dotado de conectores Jack y Speakon® para permitir la maxima flexibilidad.

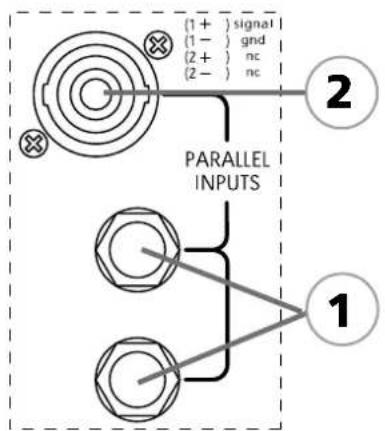

1 Tomas jack conectadas en paralel. Estas dos tomas pueden ser utilizadas indiferentemente a la entrada del amplificador o de la mesa de mezcla amplificada. Utilizar la otra para conectar un segundo sistema de altavoces.
2 Tomas Speakon ^® : se aconseja de utilizar esta toma en las instalaciones più críticas, en cuanto el sistema de bloque del conector evita su desen-hebramiento accidental.

No conectar dos amplificadores al mismo aparatos: esto puede causar daños mucho graves a los amplificadores.

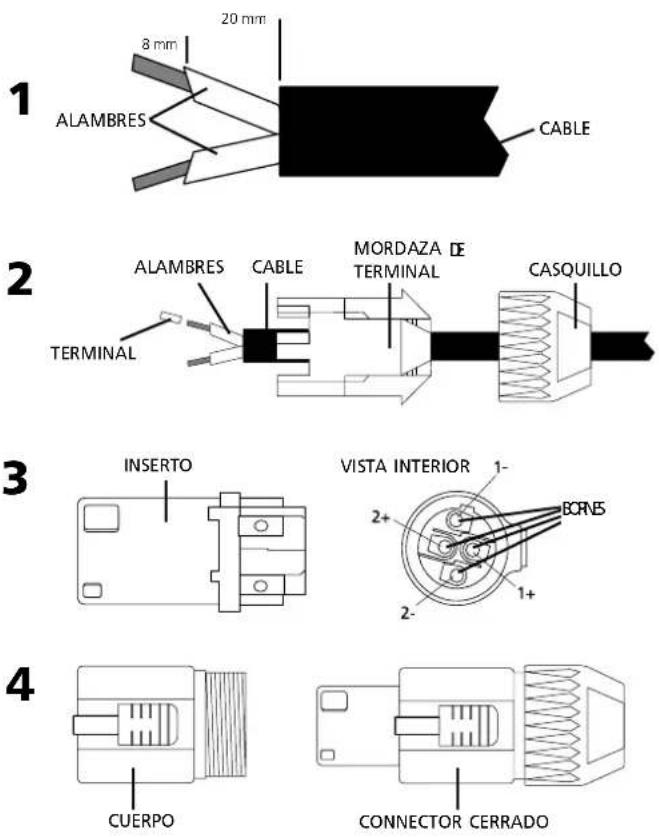

Cableado del cable de conexión sobre el conector Speakon®:

1 - Pelar el cable por una longitud de 20mm y cada alambre por una longitud de 8mm. Se aconseja utilizar un cable con alambres de sección 1,5÷2mm² (los bornes del inserto pueden soportar un cable con alambres con sección hasta 4mm²/12AWG).
2 - Insertar el cable antes en el casquillo y a continua-ción en la mordaza de terminal (color blanco para un cable de diámetro 5÷11mm; color negro para un cable de diámetro 9,50÷15mm). Aplicar un terminal en cada alambre y conectar los alambres sobre el inserto.
3 - Las partes terminales se pueden apretar en los bornes con un destornillador PZ1 o bien se pueden soldar, observando siempre atentamente los símbolos sobre el conector. Connectar el alambre positivo al borne 1+, el alambre negativo al borne 1-. Atencion: no utilizar los bornes 2+ y 2-.
4 - Tras conectar los alambres sobre el inserto, aplicar el cable en el cuerpo y atornillarlo mediante el casquillo.

Utilizar un conector Neutrik® Speakon NL4-FC. En alternativa, utilizar el model NL2-FC, que tiene solamente los bornes 1+ e 1-.

¡ Importante !

⚠️ Entretienimiento del aparato

• Colocar el altavoz alejado de fuentes de calor (lámparas, focos, fuentes luminosas de alta potencia, radiadores o cualquier otro objeto que produzca calor).
• No exponer el altavoz a radiación solar directa, vibraciones excesivas ni golpes violentos.
• No utilizarlo, ni guardarlo en sitios excesivamente polvorientos o húmedos a fin de evitar defectos de funcionamiento y disminución anticipada de las prestaciones.
• Proteger el aparato del derrame accidental de líquidos o substancia de cualquier tipo. En particular en las condiciones típicas de utilización, poner mucha atención a la colocación del aparato a fin de que evitar que el público, los músicos, los técnicos puedan apoyar vasos, tazas, bebidas, ceniceros o cigarillos encendidos encima del aparato.
• No remover la rejilla de protección.
• Para quitar el polvo utilizar un pincel o un chorro de aire. No emplear detergentes, alcohol ni disolventes.
• Comprobar siempre que los cables no estén dañados anudados ni retorcidos.
• No forzar los conectores.
• Antes de efectuar algún enlace, asegurase que el amplificador o el mixer amplificado estén apagados.

⚠ Conexión a las TOMAS de ENTRADA

• Utilizar sólo cables de potencia (no protegidos) de adecuada sección (al menos 2 x 1 mm ^2 ) y cualidad. No retorcer los cables y no permitir que se formen nudos, que podrían dañar el aislamiento.
• En el caso se utilicen las tomas jack, verificar que los conectores sean suficientemente robustos y adaptos al empleo. No utilizar conectores de escarsa cualidad: podrían fácilmente causar corto-circuitos y falsos contactos.

⚠ Conexión de varios sistemas en paralelo

• Conectar el segundo sistema al primero utilizando la toma jack libre. Ambas tomas pueden ser utilizadas como entrada o salida. Es obviamente posible conectar el amplificador al primer sistema usando una toma jack y el primer sistema al segundo usando la toma Speakon®, o viceversa.
• ATENCIÓN A LA IMPEDANCIA TOTAL:
  si se conectan dos sistemas en paralelo, el amplificador verá una impedancia de carga de 4 Ohm, que es perfectamente soportada por todos los amplificadores y mixer amplificados Montarbo y de casi todos los demás constructores.
  Cuando se conectan en paralelo 3 sistemas la impedancia total baja a 2,7 Ohm, y en el caso de 4 sistemas en paralelo a 2 Ohm. No todos los amplificadores de potencia o los mixer amplificados pueden funcionar con seguridad con las impedancias de carga tan bajas. Controlar las específicas técnicas de vuestro amplificador o del mixer amplificado.

APPENDIX

Las informaciones contenidas en este manual han sidos atentamente redactas y verificadas. De todos modos no asumimos alguna responsabilidad de eventuales inexactitudes.

Este manual no puede contener una respuesta a todos los problemas que pueden presentarse durante la instalación y el uso de estos aparatos. Estamos a vuestra disposición para facilitar informes y consejos.

Elettronica Montarbo srl no puede ser considerada responsable de daños que puedan ser causados a personas o cosas derivados de la utilización del aparato.
