MANUAL DE USUARIO W440P Montarbo

El signo de exclamación dentro de un triángulo equilátero sirve para avisar a los usuarios de la existencia de importantes instrucciones de operación y mantenimiento (servicio).

¡ IMPORTANTE ! Normas de seguridad

¡ATENCION!

En defensa de la seguridad propia y ajena, y para no invalidar la garantía, se recomienda leer atentamente esta sección antes de utilizar el producto.

- El presente aparato ha sido proyectado y realizado para utilizarse como sistema de altavoces en el ámbito típico de un equipo de amplificación y/o grabación sonora. El uso para fines distintos de los mencionados no está previsto por el fabricante, por lo cual quedará bajo la responsabilidad directa del usuario/instalador.

PARA EVITAR RIESGOS DE AVERIAS

• No exponer el producto a la lluvia, ni utilizarlo en presencia de elevada humedad o cerca del agua. No dejar penetrar en el interior del aparato ningún líquido ni objeto sólido.
  Si ello sucediera, desconectarlo inmedia-tamente y dirigirse a un servicio de asistencia calificado antes de utilizarlo nuevamente.
• Conectar el aparato exclusivamente a la salida de un amplificador o de un mixer amplificado. Utilizar sólo cables de potencia (no protegidos) de adecuada sección y cualidad.
• Antes de realizar cualquier operación de conexión, asegurarse de que el interruptor del amplificador esté en la posición 'Off' (apagado).
• Para desconectar el aparato de la red de electricidad, no tirar nunca del cable, sino del conector.

¡ATENCION!

Este aparato no contiene partes internas destinadas a la intervención directa del usuario. Para evitar riesgos de incendio y/o de descargas eléctricas, no abrirlo. Para cualquier operación de mantenimiento o de reparación, dirigirse al Distribuidor oficial Montarbo de su país o a personal altamente calificado indicado por el distribudor.

• Al preparar el aparato para su utilización, asegurarse de que la forma y la capacidad de la superficie de apoyo sean adecuadas para soportar su peso. Si se desea instalar el altavoz sobre un soporte, utilizar uno cuya capacidad sea adecuada para el peso del producto, introduciéndolo en el adaptador correspondiente. Si se apilan dos altavoces, asegurarse de que los pies del altavoz superior se encajen en las muescas del altavoz inferior, garantizando su estabilidad. Si se desea colgar el sistema, comprobar que se respetan las indicaciones de la pág. 22.
• En la instalación, asegurarse que los cables de enlace no constituyan obstáculo o tropiezo. Si es posible, no dejarlos nunca en zonas accesibles al público o al personal no cualificado. Si los dejáis en el suelo en zonas accesibles, fijarlos al suelo mediante cinta adhesiva o inserirlos en idóneas guías de cables. Asegurarse que nadie pueda, chocando o tropezando con un cable de enlace, causar la caída del sistema de altavoces. Si el aparato debiera utilizarse en presencia de niños o de animales, mantenerlo estrictamente vigilado.
• Este producto puede generar presiones acústicas muy elevadas, peligrosas para la salud del aparato auditivo. Por esta razón, no emplearlo a niveles acústicos muy altos si el público se encuentra excesivamente cerca (controlar que haya una distancia no inferior a 1m.).
  No exponer los niños a fuentes sonoras intensas.

ESPAÑOL

INDICE

Introducción 20

Descripción 20

Panel de conexiones 21

¡ Importante ! 22

Appendice 23 - 30

Datos técnicos 24
Curva de respuesta 25
Esquema de bloques 25
Ejemplos de conexiones 26 - 27
Aplicaciones 28
Ejemplos de instalación 29
Partes de recambio 30

CONTENIDO DEL EMBALAJE

Sistema pasivo W440P
Cable Jack-Jack
Manual de instrucciones
▶ Certificado de garantía

Introducción

Utilizado como sistema principal para música, teatro, conferencias, uso público o como monitor de palco, W440P, satisface con gran profesionalidad las exigencias de quien necesita un sistema versátil, de instalación inmediata y de gran impacto sonoro. La estructura de la caja monolítica construida en polietileno de alta densidad, incorpora 6 puntos de enganche (patent pending) que garantizan flexibilidad, velocidad y seguridad de montaje.

■ componentes construidos en base a las especificaciones de Montarbo.

• un altavoz de 12" con iman neodimium
• un driver de compresión de 1" cargado a tromba (90°x70°)

La forma de la caja permite la instalación vertical u horizontal como monitor de palco

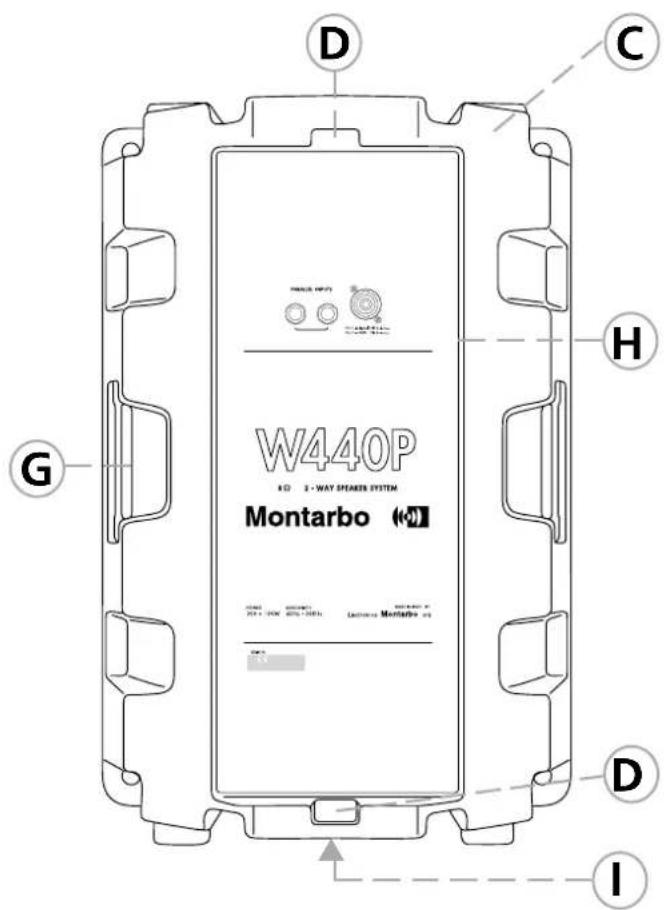

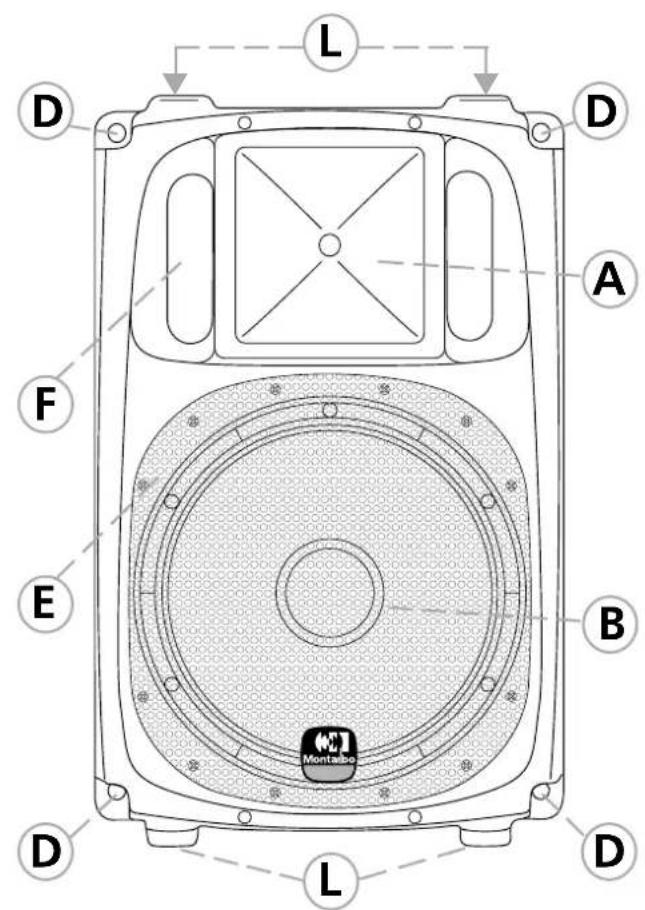

Descripción

A Bocina con directividad controlada (dispersion 90 x 70°) con driver dinámico de 1" (bobina móvil en cinta de aluminio, centrator en kapton).
B Woofer de 12" con imán de neodimio.
C Construcción de polietileno de alta densidad.
D 6 puntos de enganche.
E Rejilla en acero pintada a polvos.

W440P 12 - WAY SPEAKER SYSTEM Montarbo 12

F Tubos de compensación.
G Manijas laterales para el trasporte.
H Panel de controles y conexiones.
I Adaptador para soporte caja.
L Pies y muescas (en la parte superior) permiten apilarlas con gran estabilidad.

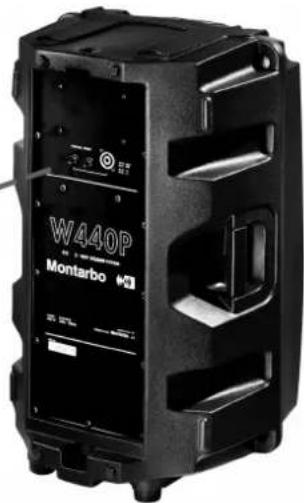

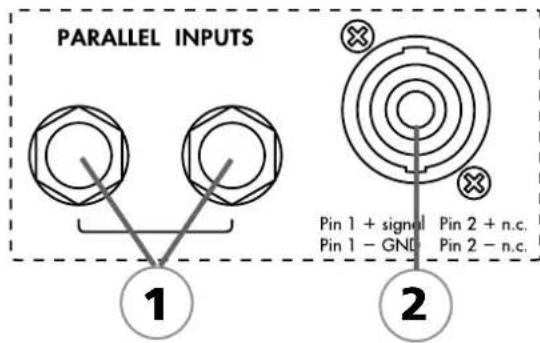

Panel de conexiones

PARALLEL INPUTS Pin 1 + signal Pin 2 + n.c. Pin 1 - GND Pin 2 - n.c. 1 2

El aparato está dotado de conectores Jack y Speakon® para permitir la maxima flexibilidad.

1 Tomas jack conectadas en paralel. Estas dos tomas pueden ser utilizadas indiferentemente a la entrada del amplificador o de la mesa de mezcla amplificada. Utilizar la otra para conectar un segundo sistema de altavoces.

W440P Montarbo

No conectar dos amplificadores al mismo aparatos: esto puede causar daños mucho graves a los amplificadores.

2 Tomas Speakon ^® : se aconseja de utilizar esta toma en las instalaciones più críticas, en cuanto el sistema de bloque del conector evita su desen-hebramiento accidental.

Conector Jack non protegido

1 GND = Ground 2 + = Hot 1 GND 2 + 2 + 1 GND

Cableado del cable de conexión sobre el conector Speakon®:

1 - Pelar el cable por una longitud de 20mm y cada alambre por una longitud de 8mm. Se aconseja utilizar un cable con alambres de sección 1,5÷2mm² (los bornes del inserto pueden soportar un cable con alambres con sección hasta 4mm²/12AWG).

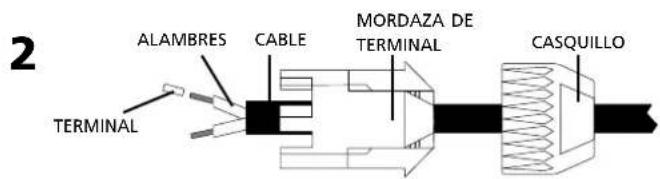

2 - Insertar el cable antes en el casquillo y a continua-ción en la mordaza de terminal (color blanco para un cable de diámetro 5÷11mm; color negro para un cable de diámetro 9,50÷15mm). Aplicar un terminal en cada alambre y conectar los alambres sobre el inserto.

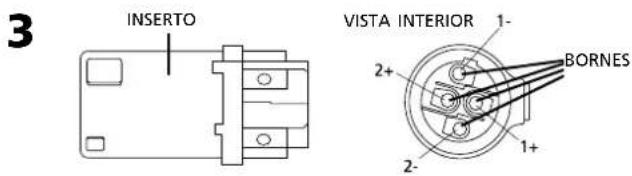

3 - Las partes terminales se pueden apretar en los bornes con un destornillador PZ1 o bien se pueden soldar, observando siempre atentamente los símbolos sobre el conector. Connectar el alambre positivo al borne 1+, el alambre negativo al borne 1-. Atencion: no utilizar los bornes 2+ y 2-.

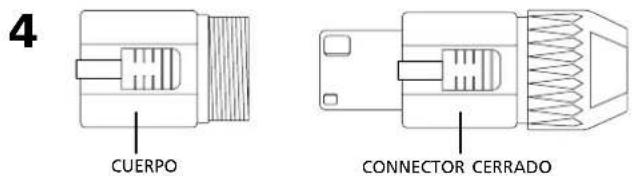

4 - Tras conectar los alambres sobre el inserto, aplicar el cable en el cuerpo y atornillarlo mediante el casquillo.

Utilizar un conector Neutrik® Speakon NL4-FC. En alternativa, utilizar el model NL2-FC, que tiene solamente los bornes 1+ e 1-.

1 8 mm 20 mm ALAMBRES CABLE

2 ALAMBRES CABLE MORDAZA DE TERMINAL TERMINAL CASQUILLO

3 INSERTO VISTA INTERIOR 1- 2+ BORNES 1+ 2-

4 CUERPO CONNECTOR CERRADO

¡ Importante !

Mantenimiento del aparato:

• Colocar el sistema alejado de fuentes de calor (lámparas, focos, fuentes luminosas de alta potencia, radiadores o cualquier otro objeto que emita calor).
• No exponer el sistema a radiación solar directa, vibraciones excesivas ni golpes violentos.
• No utilizar, ni guardar el sistema en sitios excesivamente polvo-rientos o húmedos a fin de evitar defectos de funcionamiento, disminución anticipada de las prestaciones y riesgos de descargas eléctricas y de incendio.
• No utilizar el sistema cerca de fuentes de radiaciones electromagnéticas (pantalla del monitor, cables eléctricos de alta potencia) ya que pueden provocar una disminución de la calidad del sonido.
• Proteger el sistema del derrame accidental de líquidos o sustancias de cualquier tipo. En particular en las condiciones típicas de utilización, poner mucha atención a la colocación del aparato a fin de evitar que el público, los músicos, los técnicos puedan apoyar vasos, tazas, bebidas, ceniceros o cigarillos encendidos encima del aparato.
• No remover la rejilla de protección.
• Para quitar el polvo utilizar un pincel o un chorro de aire. No emplear detergentes, alcohol ni disolventes.
• Comprobar siempre que los cables no estén dañados anudados ni retorcidos.
• No forzar los conectores y los mandos.
• Antes de efectuar algún enlace, asegurase que el amplificador o el mixer amplificado estén apagados.

Conexión a las TOMAS de ENTRADA

• Utilizar sólo cables de potencia (no protegidos) de adecuada sección (al menos 2 x 1 mm ^2 ) y cualidad. No retorcer los cables y no permitir que se formen nudos, que podrían dañar el aislamiento.
• En el caso se utilicen las tomas jack, verificar que los conectores sean suficientemente robustos y adaptos al empleo.

No utilizar conectores de escarsa cualidad: podrían fácilmente causar corto-circuitos y falsos contactos.

⚠️ Conexión de varios sistemas en paralelo

- Conectar el segundo sistema al primero utilizando la toma jack libre. Ambas tomas pueden ser utilizadas como entrada o salida.

Es obviamente posible conectar el amplificador al primer sistema usando una toma jack y el primer sistema al segundo usando la toma Speakon ^® , o viceversa.

- ATENCIÓN A LA IMPEDANCIA TOTAL:

si se conectan dos sistemas en paralelo, el amplificador verá una impedancia de carga de 4 Ohms, que es perfectamente soportada por todos los amplifica-dores y mixer amplificados Montarbo y de casi todos los demás constructores.

Cuando se conectan en paralelo 3 sistemas la impedancia total baja a 2,7 Ohms, y en el caso de 4 sistemas en paralelo

a 2 Ohms. No todos los amplificadores de potencia o los mixer amplificados pueden funcionar con seguridad con las impedancias de carga tan bajas.

Controlar las específicas técnicas de vuestro amplificador o del mixer amplificado.

⚠ Suspensión de los difusores

El sistema W440P incorpora, en la estructura de la caja, 6 puntos de enganche (patente pendiente) que permiten colgarlo con gran facilidad y sin necesidad de usar accesorios especiales.

La posición de los 6 puntos de enganche permite una gran flexibilidad de instalación.

Ver pagina 29.

Para garantizar una instalación segura, es necesario seguir algunas precauciones importantes:

1 - Para la suspensión, utilizar accesorios (conformes a las normas de seguridad que se aplican en el país de instalación) cuya capacidad esté declarada y garantizada por el fabricante.
2 - Evitar hacer nudos.
3 - No utilizar un solo accesorio para realizar la suspensión (por ejemplo, un solo cable que pase por varios puntos de enganche uniendo dos difusores); usar como mínimo dos, de capacidad adecuada. Si uno de ellos se rompe, el otro podrá sostener el sistema.
4 - No montar nunca más de tres difusores por grupo (un difusor puede sujetar otros dos más como máximo).
5 - Verificar siempre que la estructura de sujeción de los difusores puede soportar su peso, incluso en condiciones desfavorables.

Prever el efecto que pueden tener otras cargas (por ejemplo, la fuerza del viento en instalaciones al abierto).

APPENDIX

Driver de compression de 1" / Driver de compresión de 1"

D20W442:

Directiva de la Unión Europea sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE)

Su producto está marcado con el símbolo especial del 'contenedor de basura tachado'. Este indica que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales y estan está sujetos al principio de recogida selectiva.

Para obtener más información sobre cómo deshacerse de sus aparatos eléctricos y electrónicos viejos, póngase en contacto con su ayuntamiento, el servicio de recogida de basuras o el establecimiento donde adquirió el producto.

INFORMACIÓN SOBRE LA CORECTA ELIMINACIÓN

Para usuarios particulares

En la Unión Europea Atención: si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual! Los equipos eléctricos y electrónicos usados deberían tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados. Tras la puesta en práctica por parte de los estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno *. En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si Ud. compra uno nuevo similar. *póngase en contacto con su autoridad local para obtener más detalles.

En otros países fuera de la Unión Europea: Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.

En Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch.

Para usuarios profesionales

En la Unión Europea: Si el producto se utiliza en una empresa y quiere desecharlo: por favor póngase en contacto con su distribuidor Montarbo, quien le informará sobre la recogida del producto. Puede ser que le cobren los costes de recogida y reciclaje. Puede ser que los productos de tamaño pequeño sean recogidos por sus centros de recogida locales.

En España: póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida de los productos usados.

En otros países fuera de la Unión Europea: póngase en contacto con sus autoridades locales y pregunte por el método de eliminación correcto.

Las informaciones contenidas en este manual han sido atentamente redactas y verificadas. De todos modos no asumimos alguna responsabilidad de eventuales inexactitudes. Este manual no puede contener una respuesta a todos los problemas que pueden presentarse durante la instalación y el uso de estos aparatos. Estamos a su disposición para facilitar informes y consejos.

Elettronica Montarbo srl no puede ser considerada responsable de daños que puedan ser causados a personas o cosas derivados de la utilización del aparato.
