MANUAL DE USUARIO NM250A Montarbo

El rayo con la punta de flecha dentro de un triángulo equilatero sirve para avisar al usuario de la presencia de 'voltajes peligrosos' sin aislamiento dentro de la caja del producto, que pueden ser de magnitud suficiente para constituir un riesgo de descargas eléctricas para los seres humanos.

El signo de exclamación dentro de un triángulo equilátero sirve para avisar a los usuario de la existencia de importantes instrucciones de operación y mantenimiento (servicio).

¡ IMPORTANTE ! Normas de seguridad

¡ATENCION!

En defensa de la seguridad propia y ajena, y para no invalidar la garantía, se recomienda leer atentamente esta sección antes de utilizar el producto.

• El presente aparato ha sido proyectado y realizado para utilizarse como sistema de altavoces con amplificador, en el ámbito típico de un equipo de amplificación y/o grabación sonora. El uso para fines distintos de los mencionados no está previsto por el fabricante, por lo cual quedará bajo la responsabilidad directa del usuario/instalador.
• El presente aparato corresponde a la clase de protección 1 (toma de tierra protegida)

PARA EVITAR RIESGOS DE INCENDIO Y/O DESCARGAS ELECTRICAS

- No exponer el producto a la lluvia, ni utilizarlo en presencia de elevada humedad o cerca del agua. No dejar penetrar en el interior del aparato ningún líquido ni objeto sólido. Si ello sucediera, desconectarlo inmediatamente de la red eléctrica y dirigirse a un servicio de asistencia calificado antes de utilizarlo nuevamente.

No deben colocarse sobre el aparato fuentes de llamas desnudas, como velas encendidas.

• Antes de hacer la conexión a la red de electricidad, cerciorarse de que la tensión disponible sea igual a la indicada en el aparato.
• Conectar el aparato exclusivamente a una toma de corriente dotada de contacto de tierra conforme a las normas de seguridad vigentes, mediante el cable de alimentación que se entrega de serie. Si fuera necesario sustituir el cable, utilizar únicamente otro de características idénticas.
• Este aparato está conectado a la red electrica tambien cuando el interruptor de alimentación está en posición '0' (apagado) y el led luminoso está apagado. En su interno este aparato contiene potenciales electricos peligrosos.

Antes de cualquier intervencion desenchufar el cable de alimentación.

• No apoyar ningún objeto sobre el cable de alimentación.
  No pasarlo donde moleste o pueda causar tropezones. No aplastarlo ni pisarlo.
• Instalar el aparato dejando un amplio espacio entorno para asegurar una abundante circulación de aire, necesaria para el enfriamiento. No obstruir las aberturas ni los pasos de aire practicados en el mismo.

Al instalar el equipo asegúrese de tener fácil acceso al enchufe de red y al conector para el cable de alimentación en el panel posterior.

• En caso de sustitución del fusible externo, emplear exclusivamente otro de características idénticas, según las indicaciones que figuran en el aparato.
• Antes de realizar cualquier operación de conexión, asegurarse de que el interruptor de encendido del aparato esté en la posición '0' (apagado).
• Antes de efectuar cualquier desplazamiento del producto ya instalado o en funcionamiento, quitar todos los cables de conexión.
• Para desconectar el aparato de la red de electricidad, no tirar nunca del cable, sino del conector.

¡ATENCION!

Este aparato no contiene partes internas destinadas a la intervención directa del usuario. Para evitar riesgos de incendio y/o de descargas eléctricas, no abrirlo. Para cualquier operación de mantenimiento o de reparación, dirigirse al Distribuidor oficial Montarbo de su país o a personal altamente calificado indicado por el distribudor.

• Al preparar el aparato para su utilización, asegurarse de que la forma y la capacidad de la superficie de apoyo sean adecuadas para soportar su peso. Si se desea instalar el altavoz sobre un soporte, utilizar uno cuya capacidad sea adecuada para el peso del producto, introduciéndolo en el adaptador correspondiente. Si se apilan dos altavoces, asegurarse de que los pies del altavoz superior se encajen en las muescas del altavoz inferior, garantizando su estabilidad.
• A fin de evitar golpes, puntapiés o cualquier otra acción perjudicial, instalar el producto en un área protegida e inaccesible al personal no calificado. Si el aparato debiera utilizarse en presencia de niños o de animales, mantenerlo estrictamente vigilado.
• Este producto puede generar presiones acústicas muy elevadas, peligrosas para la salud del aparato auditivo. Por esta razón, no emplearlo a niveles acústicos muy altos si el público se encuentra excesivamente cerca (controlar que haya una distancia no inferior a 1m).

No exponer los niños a fuentes sonoras intensas.

ESPAÑOL

INDICE

Introducción 20

Descripción 20

Panel de controles y conexiones 21

¡ Importante ! 22

Appendice 23 - 30

Datos técnicos 24

Curva de respuesta 24

Esquema de bloques 24

Conectores 25

Ejemplos de conexiones 26

Aplicaciones 27 - 29

Partes de recambio 30

CONTENIDO DEL EMBALAJE

Sistema activo biamplificado NM250A

Cable de alimentacion

Manual de instrucciones

Certificado de garantía

Declaración de Conformidad CE

Introducción

NM250A es un sistema de altavoces activo bi-amplificado de altas prestaciones dotado de una potencia y una presión sonora típica de los sistemas profesionales de peso y dimensiones muy superiores. NM250A es pequeño, compacto, ligero y, por tanto, facilísimo de transportar y rápido de instalar. Diseñado para amplificar pequeños espectáculos, presentaciones editoriales, ruedas de prensa, debates o congresos, NM250A es también el sistema de audición ideal para el estudio casero o la monitorización personal en salas de ensayo.

La forma multi-angular de la caja permite la instalación vertical (también en soporte, utilizando el adaptador incorporado) u horizontal en espacios reducidos, aumentando de esta manera su gran flexibilidad de utilizó.

componentes construidos en base a las especificaciones de Montarbo:

- un woofer de 8" de alta eficiencia,

- un driver de compresión de 1" acoplado a una bocina de directividad constante (dispersión 90° H x 60° V) integrada en el molde del recinto.

2 amplificadores de MosFet en clase AB AB (200 + 50 W)

Cada amplificador está controlado por un procesador dedicado que optimiza la dinamica y la respuesta en frecuencia y está dotado de un circuito exclusivo de protección activa de los transductores.

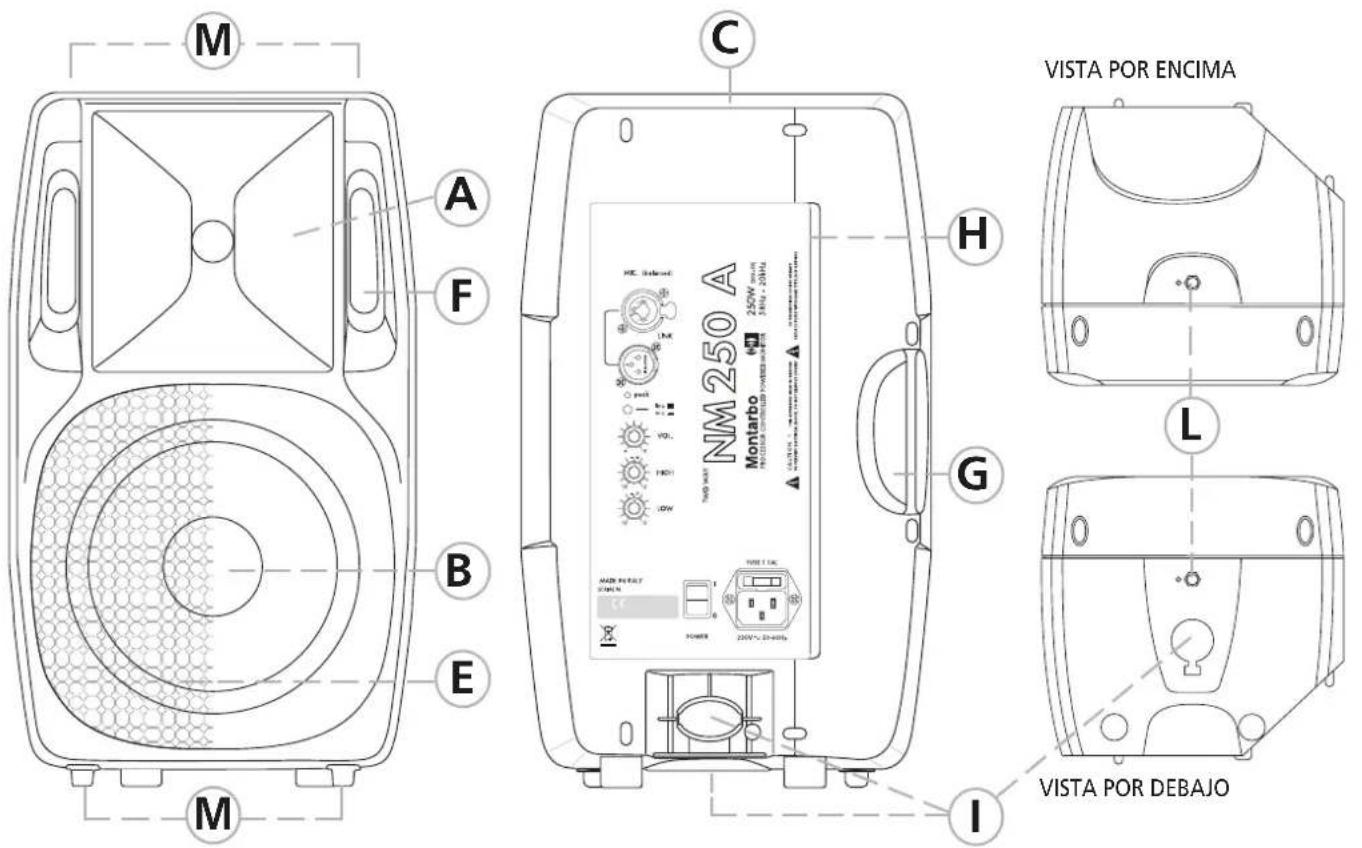

Descripción

M A F B E M C H VISTA POR ENCIMA NC - Infeural LMK VOL FND1 LOW G L MADE PUEULT DINUM POWER 220V x 23-40Hz NAM 250 A Montarbo 250W, 200W VISTA POR DEBAJO I VISTA POR DEBAJO

A Driver de compresión de 1" con bocina (dispersion 90°H x 60°V)
B Woofer de 8" de alta eficiencia.
C Caja en polypropylene estampada a inyección
E Rejilla en acero.
F Tubos de compensación.
G Manija lateral para el trasporte.

H Panel de controles y conexiones.
I Adaptador para soporte caja, con retén de seguridad.
L Prisoneros roscados (M8) para fijación de suportes.
M Pies y muescas (en la parte superior) permiten apilarlas con gran estabilidad.

Los materiales y la construcción respetan los más elevados estándardes profesionales para asegurar la máxima fiabilidad.

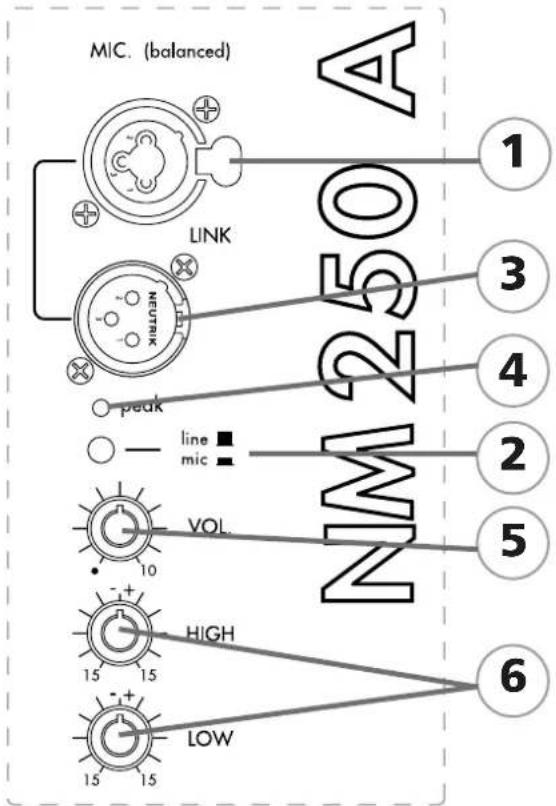

Panel de controles y conexiones

1 MIC: entrada balanceada, puede ser seleccionada para micrófono (-40dBu / 2kOhms) o línea (-10dBu / 20kOhm), dotada de toma Neutrik Combo® que recibe sea conectores Jack que XLR.

Ver 'conectores' y 'conexiones' en las páginas 25 y 26 y 'aplicaciones' en las páginas 27, 28 y 29.

2 LINE/MIC: selector de la sensibilidad de entrada. El altavoz sale de fábrica con el pulsador levantado en posición 'line' que corresponde a las condiciones de uso más frecuentes (para conectarlo a otros sistemas activos o a un mezclador). Por lo tanto deberá estar en la posición 'mic' si se conecta un micrófono a la entrada (en tal caso, considerando que la entrada y la salida del NM250A están en paralelo y llevan la misma señal, si a la salida se conecta otro NM250A, recuerden de apretar también el selector Line/Mic de éste último).

3 LINK: salida balanceada (en paralelo a la entrada) en conector XLR de 3 polos. Permite la conexión en paralelo de varios NM250A u otros sistemas.

Ver 'conectores' y 'conexiones' en las páginas 25 y 26 y 'aplicaciones' en las páginas 27, 28 y 29.

4 Indicador LED de pico. Es de gran ayuda para tener una idea del nivel de salida:

- si no centellea, significa que se está aún por debajo de los límites de potencia del sistema;

- si centellea esporádicamente indica la condición de empleo próxima al límite (aunque el oído y la sensibilidad del músico siguen siendo el mejor juez de la calidad de la señal).

NM250 A Montarbo SUSTITUCIÓN FUSIBLE Fusible de servicio Fusible de reserva

5 VOL: volumen general. Permite reglar los niveles de entrada de los amplificadores de potencia incorporados, para adaptarlos al nivel de salida de la mesa mezcladora. Además permite regular el volumen del altavoz si se usan con otros sistemas de altavoces. La posición típica de uso es al máximo (sensibilidad -10dBu). Se regula según el volumen deseado si hay un micrófono conectado a la entrada.

6 HIGH / LOW: ecualización de 2 bandas. Permite variar la curva de respuesta y obtener un óptimo rendimiento en función de las varias exigencias de uso. Esto significa que podrán optimizar el comportamiento del NM250A para una sala de conferencias, para la monitorización en el ámbito de un conjunto musical o para otros usos.

N.B: para conseguir una respuesta lineal aconsejamos de reglar ambos estos volumenes en posicion central.

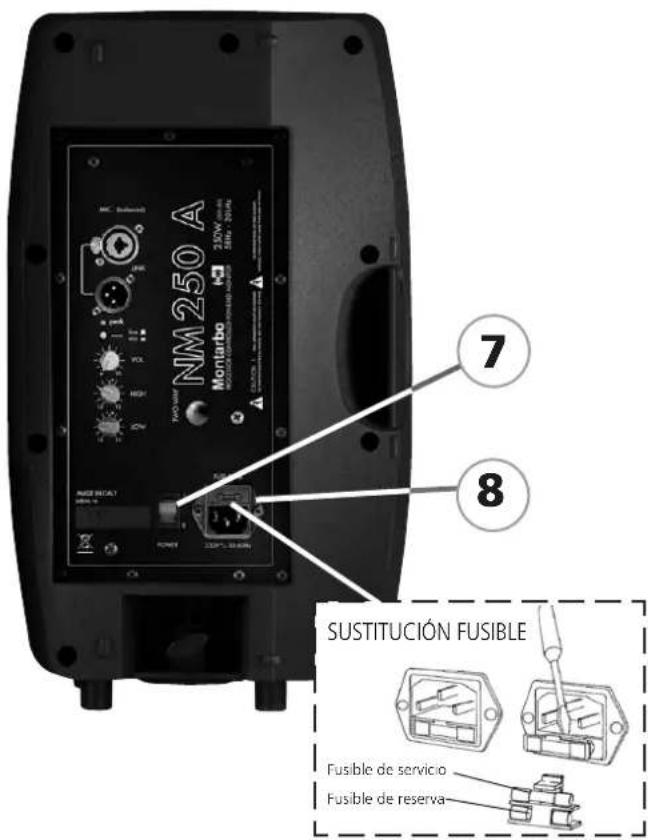

7 POWER /0 - 1: interruptor de la red.

8 Conector para cable de alimentación (con fusible incorporado). Utilizar solamente el cable de alimentación suministrado con el aparato u otro cable dotado de contacto de tierra con la indicación de las marcas de seguridad aplicadas en el país de instalación. Al instalar el equipo asegúrese de tener fácil acceso al enchufe de alimentacion.

¡ Importante !

Mantenimiento del aparato:

• Colocar el sistema alejado de fuentes de calor (radiadores o cualquier otro objeto que produzca calor).
• No deben colocarse sobre el aparato fuentes de llamas desnudas, como velas encendidas.
• No exponer el sistema a radiación solar directa, vibraciones excesivas ni golpes violentos.

- No utilizar, ni guardar el sistema en sitios excesivamente polvorientos o húmedos a fin de evitar defectos de funcionamiento, disminución anticipada de las prestaciones y riesgos de descargas eléctricas y de incendio.

- No utilizar el sistema cerca de fuentes de radiaciones electromagnéticas (pantalla del monitor, cables eléctricos de alta potencia) ya que pueden provocar una disminución de la calidad del sonido.

- Si se utiliza el sistema al aire libre, asegurarse de que se instala protegido de la lluvia.

- Proteger el sistema del derrame accidental de líquidos o sustancias de cualquier tipo. En particular en las condiciones típicas de utilización, poner mucha atención a la colocación del aparato a fin de evitar que el público, los músicos, los técnicos puedan apoyar vasos, tazas, bebidas, ceniceros o cigarillos encendidos encima del aparato.

- No remover la rejilla de protección.

- Para quitar el polvo utilizar un pincel o un chorro de aire. No emplear detergentes, alcohol ni disolventes.

- Comprobar siempre que los cables no estén dañados anudados ni retorcidos.

- No forzar los conectores y los mandos.

- Antes de realizar cualquier conexión, controlar que el interruptor de alimentación esté en posición '0' (apagado).

- El aparato está conectado a la red electrica aunque el interruptor de alimentación esté en posición '0' (apagado) y el led luminoso esté apagado y puede contener en su interior potenciales electricos peligrosos. Antes de cualquier intervencion desconectar el cable de alimentacion.

Conexión a la red:

• Controlar que el interruptor de la red sea en posicion '0'.
• Controlar que la tensión de alimentación tenga el mismo valor que se indica en el panel.
• Conectar el cable de alimentación a una toma de corriente dotada de contacto de tierra completamente seguro. Utilizar solamente el cable de alimentación suministrado con el aparato u otro dotado de contacto de tierra y conforme a las normas de seguridad que se aplican en el país donde se lleva a cabo la instalación.
• Dejar bastante espacio para acceder al enchufe de red eléctrica y al conector para el cable de alimentación en el panel posterior. El aparato está conectado a la red de alimentacion aunque el interruptor de alimentación esté en posición '0' (apagado) y el led luminoso esté apagado y puede contener en su interior potenciales electricos peligrosos. Antes de cualquier intervencion desconectar el cable de alimentacion.

conexión a la mesa de mezcla:

• Utilizar siempre cables APANTALLADOS (cables de señal) de adecuada sección y de calidad.
• Antes de conectar los altavoces activos a una mesa de mezcla asegurarse de que todos los interruptores de la red estén en la

posición '0' (apagado). De esta manera se pueden evitar molestos ruidos y picos de señal peligrosos para los altavoces.

• El pulsador 'Line/mic' deberá estar levantado.
• Si la mesa de mezcla tiene salidas XLR balanceadas: utilizar conectores XLR balanceados.
• Si la mesa de mezcla tiene salidas XLR desbalanceadas y no es Montarbo: asegurarse de que las salidas XLR de la mesa de mezcla estén desbalanceadas según las normas IEC 268: 1 = GND, 2 = HOT, 3 = GND.
• Si la mesa de mezcla tiene salidas JACK balanceadas (Jack estéreo): utilizar cables Jack estéreo-Jack estéreo, o adaptadores Jack estéreo-XLR balanceados, según normas IEC 268: pin 1 = masa, pin 2 = punta, pin 3 = anillo.
• Si la mesa de mezcla tiene salidas JACK desbalanceadas (Jack mono): utilizar cables Jack-Jack o adaptadores Jack-XLR macho desbalanceados según normas IEC 268: pin 1=masa, pin 2= punta, pin 3=masa.

Ver pàgina 25.

Conexión de varios sistemas en paralelo:

- Utilizar siempre cables APANTALLADOS (cables de señal) de adecuada sección y de calidad. Conectar la salida (LINK) del primer sistema a la entrada (MIC) del segundo (pulsador 'Line/mic' levantado), la salida del segundo a la entrada del tercero, etc.

Ver pàgina 26.

Sensibilidad y 'clipping'

Cada sistema de altavoces autoamplificado está caracterizado por una sensibilidad de entrada. La sensibilidad es el valor de la señal de entrada en el amplificador que produce la maxima potencia de salida. Si se aumenta la señal más allá de este valor, en realidad, no se obtiene una mayor potencia de salida, pero solo una distorsion y se llega el fenómeno del 'clipping' (saturación).

En esta condicion el altavoz trabaja incorrectamente. El diafragma del altavoz sobrepasa los límites de su excursión y la bobina movil se recalienta más allá de sus límites térmicos, lo que causa un sobrecalentamiento y una rotura prematura. Los procesadores activos pueden evitar, limitadamente, el fenómeno del clipping, reduciendo la ganancia del amplificador (y por eso la sensibilidad de entrada), pero el procesador no puede modificar una señal que llega a la entrada del amplifiador ya distorsionada.

Los efectos de este tipo de señal son los mismos describidos antes.

Como evitar el clipping:

El modo más simple es controlar los niveles de la cadena de la señal. En el canal de la mesa mezcladora regular los controles 'gain' y los 'ecualizadores' de manera que el VU-meter del PFL no llega 0dB (o sólo ocasionalmente). En las mesas de mezcla mas simples procurarse que los indicadores 'clip' o 'peak' no queden encendidos de forma permanente. Si se pasan estos niveles baje la ganancia del canal. Cuando se obtiene el mix que se desea ajuste el nivel de salida en manera que el VU-meter no supere el nivel de la sensibilidad de entrada de la caja amplificada o del amplificador. La sensibilidad de entrada en el sistema NM250A es de -10dBu.

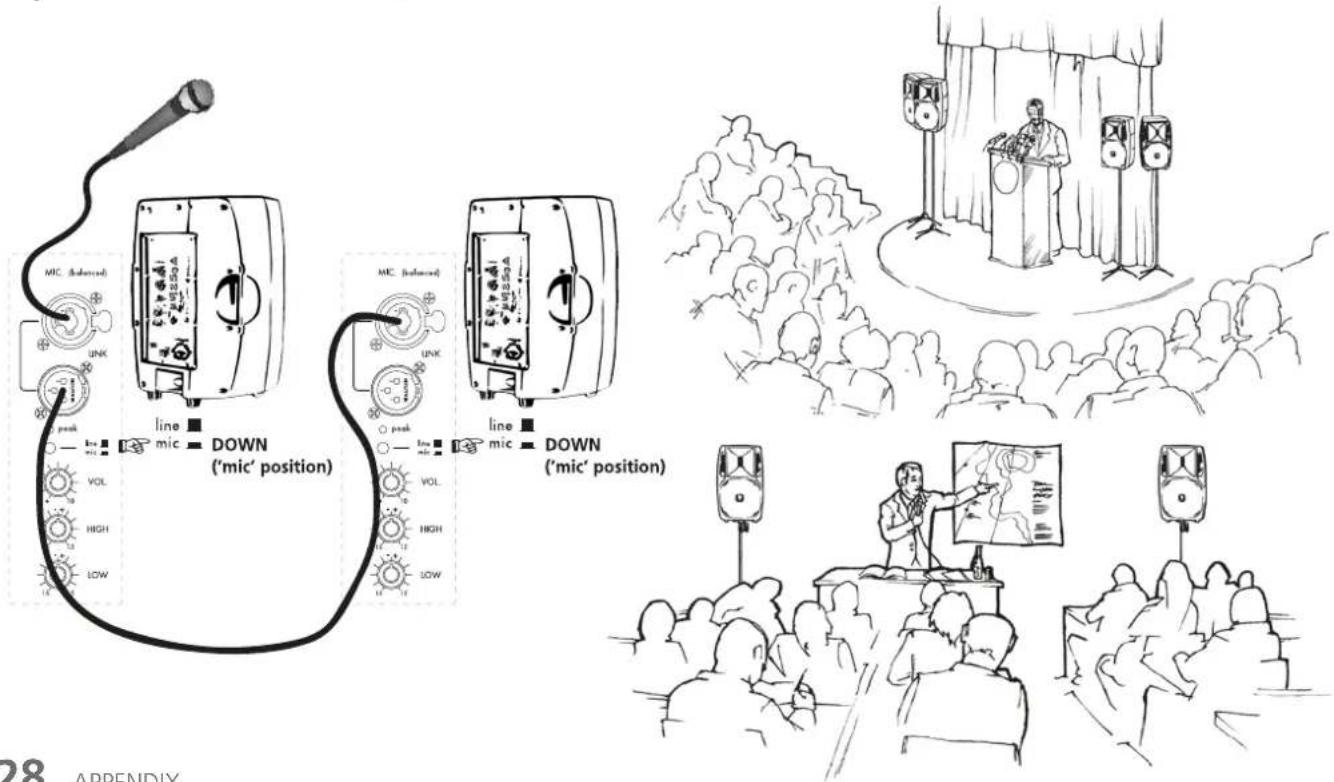

APPENDIX

- En las aplicaciones que necesitan reforzamiento de la gama grave la combinación optimal es con los subwoofers activos autoamplificados BX151A and SW540 (todos los dos con crossover electronico stereo incorporado).

• press conference, lectures....


Directiva de la Unión Europea sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE)

Atención:

Su producto está marcado con el símbolo especial del 'contenedor de basura tachado'. Este indica que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales y estan está sujetos al principio de recogida selectiva. Para obtener más información sobre cómo deshacerse de sus aparatos eléctricos y electrónicos viejos, póngase en contacto con su ayuntamiento, el servicio de recogida de basuras o el establecimiento donde adquirió el producto.

INFORMACIÓN SOBRE LA CORECTA ELIMINACIÓN

Para usuarios particulares

En la Unión Europea Atención: si quiere desechar este equipo, ¡por favor no utilice el cubo de la basura habitual! Los equipos eléctricos y electrónicos usados deberían tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados. Tras la puesta en práctica por parte de los estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno *. En algunos países* es posible que también su vendedor local se lleve su viejo producto sin coste alguno si Ud. compra uno nuevo similar. *póngase en contacto con su autoridad local para obtener más detalles.

En otros países fuera de la Unión Europea: Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto

En Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún nuevo producto. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch.

Para usuarios profesionales

En la Unión Europea: Si el producto se utiliza en una empresa y quiere desecharlo: por favor póngase en contacto con su distribuidor Montarbo, quien le informará sobre la recogida del producto. Puede ser que le cobren los costes de recogida y reciclaje. Puede ser que los productos de tamaño pequeño sean recogidos por sus centros de recogida locales.

En España: póngase en contacto con el sistema de recogida establecido o con las autoridades locales para la recogida de los productos usados.

En otros países fuera de la Unión Europea: póngase en contacto con sus autoridades locales y pregunte por el método de eliminación correcto.
