MANUALE UTENTE NM250P Montarbo

Il punto esclamativo inserito in un triangolo equilatero avvisa l'utilizzatore della presenza di importanti istruzioni per l'utilizzo e per la manutenzione nella documentazione che accompagna il prodotto.

IMPORTANTE! Norme di sicurezza

ATTENZIONE

Nell'interesse della propria e della altrui sicurezza, e per non invalidare la garanzia, si raccomanda una attenta lettura di questa sezione prima di adoperare il prodotto.

- Questo apparecchio è stato progettato e costruito per venire utilizzato come sistema di altoparlanti nel contesto tipico di un sistema di amplificazione sonora e/o di un sistema di registrazione sonora. L'utilizzo per scopi diversi da questi non è contemplato dal costruttore, ed avviene pertanto sotto la diretta responsabilità dell'utilizzatore/installatore.

• Non esporre il prodotto alla pioggia, non utilizzarlo in presenza di elevata umidità o vicino all'acqua. Non lasciare penetrare all'interno dell'apparecchio alcun liquido, né alcun oggetto solido. In caso ciò avvenga, non utilizzare l'apparecchio e rivolgersi ad un servizio di assistenza qualificato prima di adoperarlo nuovamente.
• Collegare questo apparecchio esclusivamente alla presa di uscita di un amplificatore di potenza o di un mixer amplificato. Utilizzare un cavo di potenza (non schermato) di qualità adeguata e in buono stato.
• Nell'installazione, accertarsi che i cavi di collegamento non costituiscano intralcio o inciampo. Se possibile, non posarli mai in zone accessibili al pubblico o al personale non qualificato. Se posati a terra in zone accessibili, fissarli al pavimento mediante nastro adesivo o inserirli in idonei canali passacavo. Assicurarsi che nessuno possa, urtando o inciampando in un cavo di collegamento, causare la caduta del sistema di altoparlanti.
  Si consiglia di montare il sistema di altoparlanti mediante accessori (staffe o aste di supporto) di qualità adeguata, usando gli attacchi previsti dal costruttore. Se il sistema viene semplicemente appoggiato ad un supporto, accertarsi che la sua eventuale caduta non possa causare danni a persone o cose. Nel caso si sovrappongano due casse, assicurarsi che la stabilità sia garantita dall'incastro tra i piedini della cassa superiore e gli incavi di quella inferiore.

In presenza di bambini o di animali, si rende necessaria una sorveglianza strettissima.

- Prima di effettuare qualsiasi operazione di collegamento, assicurarsi che l'amplificatore cui è collegato sia spento.

- Per scollegare l'apparecchio non tirare mai lungo il cavo, ma afferrarlo sempre per il connettore.

ATTENZIONE!

Questo apparecchio non contiene parti interne destinate all'intervento diretto da parte dell'utilizzatore.

Per evitare il rischio di danneggiamento, non aprirlo. Per qualsiasi intervento di manutenzione o riparazione, rivolgersi a Elettronica Montarbo srl e/o a personale altamente qualificato specificamente segnalato da questa.

- Questo prodotto è in grado di generare pressioni acustiche molto elevate, pericolose per la salute del sistema uditivo. Evitarne quindi l'utilizzo ad elevati livelli acustici se il pubblico si trova eccessivamente vicino (a meno di 1m di distanza) al prodotto.

- Non esporre i bambini a forti sorgenti sonore.

ITALIANO

INDICE

Introduzione	4
Descrizione	4
Pannello posteriore	5
Importante !	6
Appendix:	23 - 30
► Dati tecnici	24
► Curva di risposta	25
► Schema a blocchi	25
► Collegamenti	26 - 27
► Applicazioni	28 - 29
► Parti di ricambio	30

CONTENUTO DELL'IMBALLO

Sistema passivo NM250P

Manuale istruzioni

▶ Certificato di garanzia

Introduzione

Progettato per l'utilizzo in piccoli spettacoli, presentazioni editoriali, conferenze stampa, dibattiti o congressi, NM250P è ideale anche nell'Home Recording, per la riproduzione di sorgenti MIDI. All'aperto o al chiuso, in locali di medie dimensioni, ristoranti, club, piccoli auditorium, NM250P fornisce risultati musicali stupefacenti nella massima comodità di impiego.

- Progetto e costruzione soddisfano uno standard qualitativo non comune ai prodotti di questa categoria, con risultati di affidabilità, versatilità e prestazioni musicali ai massimi livelli.

- Trasduttori realizzati su specifiche Montarbo appositamente per le caratteristiche di questo sistema.

- Cabinet in polipropilene stampato ad iniezione con griglia di protezione in acciaio e due inserti filettati (M8) per fissaggio a supporti standard. Nello stampo del cabinet sono integrati la maniglia incassata per il trasporto, l'adattatore per asta di supporto (con fermo di sicurezza), la tromba, i condotti di accordo a bassa turbolenza, piedi ed incavi che consentono di impilare le casse con la massima stabilità. La pianta multi-angolare ne permette l'installazione sia verticale che orizzontale come monitor da palco.

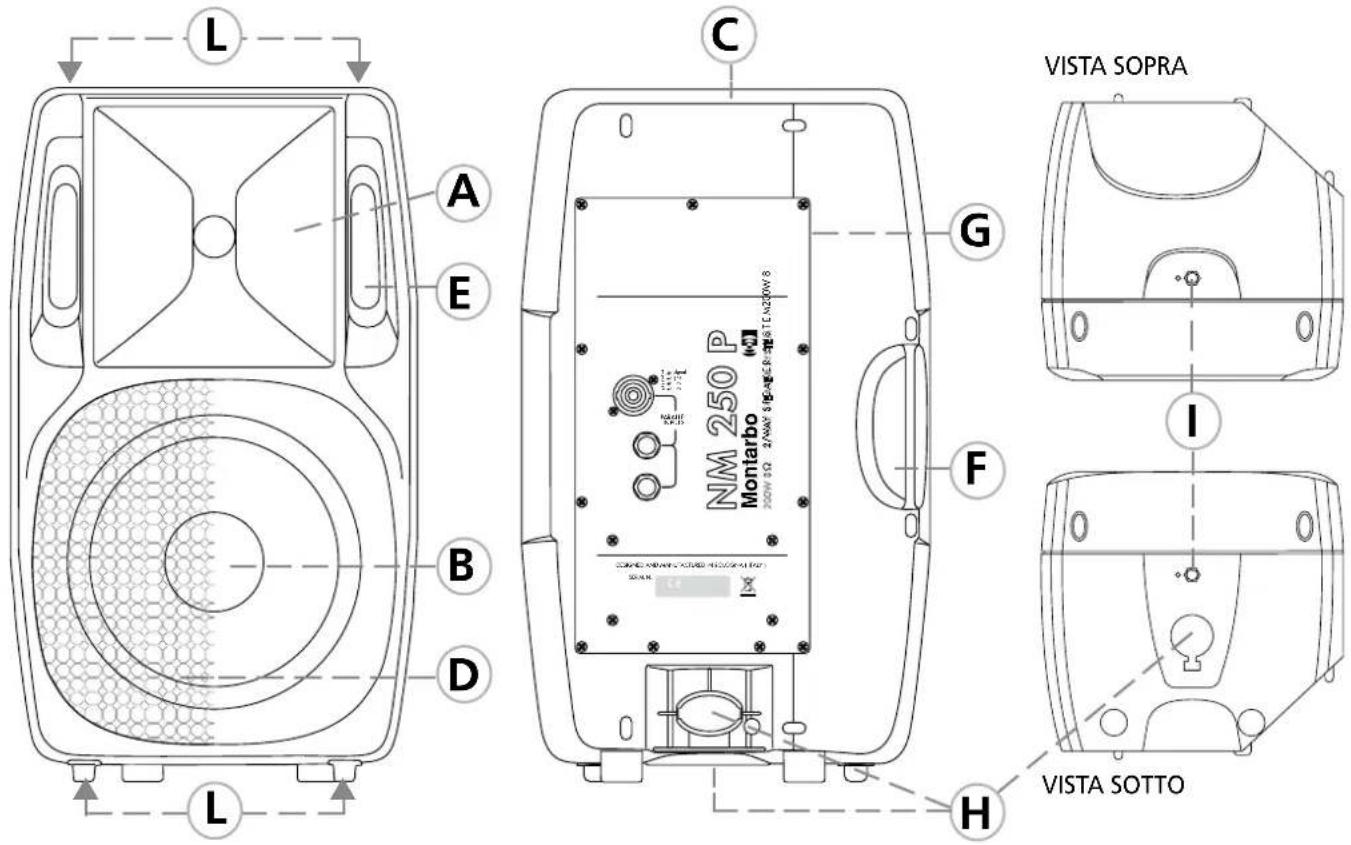

Descrizione

L A E B D L C G VISTA SOPRA NM 250 P Montarbo 220W 0Ω 27AMY $15-45-CHISTEN20W8 F I H VISTA SOTTO

A Driver a compressione da 1" caricato a tromba (dispersione 90°H x 60°V).
B Woofer da 8" ad alta efficienza.
C Cabinet in polipropilene stampato ad iniezione.
D Griglia in acciaio.
E Tubi di accordo.
F Maniglia laterale per il trasporto.

G Pannello connessioni.
H Adattatore per supporto asta con fermo di sicurezza.
I Inserti filettati (M8) per fissaggio di supporti.
L Piedini ed incavi per impilare le casse con la massima stabilità.

I materiali e la costruzione rispettano i più alti standard professionali per assicurare la massima affidabilità.

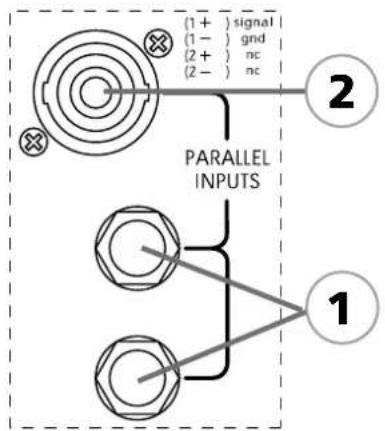

Pannello connessioni

Sono utilizzati sia connettori Jack che Speakon® per permettere la massima flessibilità di collegamento.

1 Prese jack di collegamento: le due prese sono in parallelo. Collegarne una (non importa quale) alla presa di uscita dell'amplificatore di potenza o del mixer amplificato. Utilizzare l'altra per collegare un secondo sistema di altoparlanti.
2 Presa Speakon ^® : si consiglia di utilizzarla nelle installazioni più critiche, in quanto il sistema di blocco del connettore ne impedisce lo sfilamento accidentale.

Non collegare due amplificatori allo stesso sistema di altoparlanti: questo potrebbe causare danni molto gravi agli amplificatori.

Connettore Jack non schermato

1 GND = Massa 2 + = Caldo 1 GND 2 + 2 + 1 GND

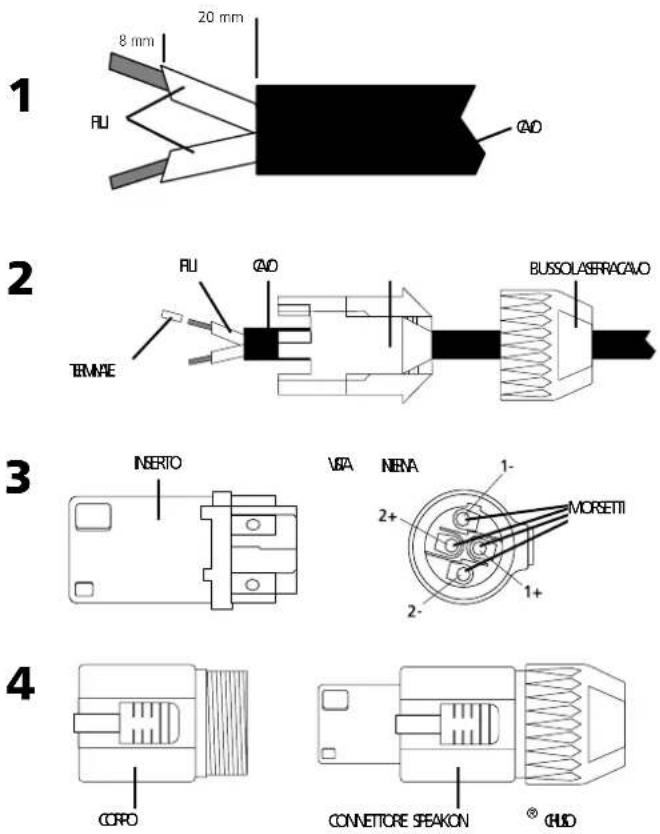

Cablaggio del cavo di collegamento sul connettore Speakon®:

1 - Spelare il cavo per una lunghezza di 20 mm ed ogni singolo filo per una lunghezza di 8 mm. Consigliamo l'utilizzo di un cavo con conduttori aventi sezione di almeno 1,5÷2mm² (i morsetti dell'inserto possono comunque portare un cavo con fili aventi sezione fino a 4mm²/12AWG).
2 - Infilare il cavo prima nella bussola poi nel serracavo (bianco per un cavo con diametro 5÷11mm; nero per un cavo con diametro 9.50÷15mm). Terminare ogni singolo filo con un terminale ed effettuare i collegamenti dei fili sull'inserto.
3 - I fili così terminati potranno essere serrati nei morsetti utilizzando un cacciavite PZ1 oppure saldate, facendo attenzione ai simboli che compaiono sul corpo del connettore stesso. Collegare il filo positivo al morsetto contrassegnato 1 +, il negativo al morsetto contrassegnato 1 -. Attenzione: i morsetti 2+ e 2- non sono utilizzati.
4 - Effettuati i collegamenti sull'inserto infilarlo nel corpo e avvitare quest'ultimo alla bussola.

Il connettore da utilizzare è un Neutrik® Speakon modello NL4-FC. In alternativa, è possibile l'utilizzo del connettore NL2-FC, che ha solamente i contatti 1+ e 1-.

Importante !

⚠ Cura e manutenzione del prodotto:

• Posizionate la cassa lontano da fonti di calore (lampade, fari, sorgenti luminose di alta potenza, caloriferi o qualsiasi altro oggetto che produca calore).
• Evitate di esporre la cassa alla radiazione solare diretta, ad eccessive vibrazioni e ad urti violenti.
• Evitate l'uso ed il deposito dell'apparecchio in ambienti polverosi o umidi: eviterete così cattivi funzionamenti e deterioramento anticipato delle prestazioni.
• Proteggete l'apparecchio dal rovesciamento accidentale di liquidi o sostanze di qualsiasi tipo. In particolare nelle condizioni di utilizzo tipiche, prestare la massima attenzione alla collocazione dell'apparecchio onde evitare che il pubblico, i musicisti, i tecnici o chicchessia possa poggiarvi sopra bicchieri, tazze, contenitori di cibo o di bevande, posacenere o sigarette accese.
  • Non togliere la griglia di protezione dalla cassa.
• Per rimuovere la polvere usate un pennello o un soffio d'aria, non usate mai detergenti, solventi o alcool.
• Abbiate cura dei cavi di collegamento, avvolgeteli evitando nodi e torsioni.
  • Non forzate i connettori.
• Prima di effettuare qualsiasi collegamento, accertarsi che l'amplificatore o il mixer amplificato siano spenti.

Collegamento alle PRESE DI INGRESSO.

- Utilizzare solo cavi di potenza (non schermati) di adeguata sezione (almeno 2 x 1 mm ^2 ) e qualità.

Non attorcigliare i cavi e non permettere che si formino nodi, che potrebbero danneggiare l'isolamento.

- Nel caso si utilizzino le prese jack, verificare che i connettori siano sufficientemente robusti e adatti all'impiego. Non utilizzare connettori di scarsa qualità: potrebbero facilmente causare corto circuiti e falsi contatti.

⚠️ Collegamento in parallelo di più sistemi.

- Collegare il secondo sistema al primo utilizzando la presa Jack libera. Entrambe le prese possono essere utilizzate come ingresso o uscita. Ovviamente è possibile collegare l'amplificatore al primo sistema usando una presa jack e il primo sistema al secondo usando la presa Speakon®, o viceversa.

- ATTENZIONE ALL'IMPEDENZA TOTALE: se si collegano due sistemi in parallelo, l'amplificatore vedrà una impedenza di carico di 4 Ohm, che è perfettamente sopportata da tutti gli amplificatori e mixer amplificati Montarbo e di quasi tutti gli altri costruttori.

Quando si collegano in parallelo 3 sistemi l'impedenza totale scende a 2,7 Ohm; nel caso di 4 sistemi in parallelo a 2 Ohm. Non tutti gli amplificatori di potenza o i mixer amplificati possono funzionare con sicurezza con impedenze di carico così basse. Controllate le specifiche tecniche del vostro amplificatore o del vostro mixer amplificato.

Le informazioni contenute in questo manuale sono state attentamente redatte e controllate. Tuttavia non si assume alcuna responsabilità per eventuali inesattezze. Questo manuale non può contenere una risposta a tutti i singoli problemi che possono presentarsi durante l'installazione e l'uso dell'apparecchio. Siamo a vostra disposizione per fornirvi eventuali ulteriori informazioni e consigli.

La Elettronica Montarbo srl non può essere ritenuta responsabile per danni o incidenti a cose o persone, causati o connessi all'utilizzazione o malfunzionamento dell'apparecchio.

elettronica Montarbo srl via G. di Vittorio, 13 40057 Cadriano di Granarolo Bologna, ITALY

Tel. [phone] Fax. [phone] E-mail: [e-mail] www.montarbo.com
