Phantom CI AMP-2500 DSP - Amplificador de audio Dali - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de audio empotrable (Instalación personalizada)
Marca	DALI
Modelo	Phantom CI AMP-2500 DSP
Dimensiones (Al x An x Pr)	88 x 440 x 320 mm (2U rack)
Peso neto	5,6 kg
Alimentación	100-240 V CA, 50/60 Hz, universal con corrección del factor de potencia
Consumo en espera	< 0,5 W
Potencia de salida (estéreo, 4 Ω)	2 x 500 W
Potencia de salida (mono BTL, 8 Ω)	1 x 1000 W
Número de canales	2 (configurables en estéreo, mono, Hi-Z o BTL)
Entradas analógicas	4 simétricas (Euroblock) + 4 asimétricas (RCA)
Entrada digital	1 S/PDIF estéreo (RCA)
Salidas de altavoces	2 canales en conectores Euroblock (hasta 2,5 mm²)
Conectividad de red	Ethernet (RJ45) y WiFi (punto de acceso o cliente)
Interfaz de configuración	Interfaz web a través del navegador (DALI PHANTOM CI AMP CONFIGURATOR)
Funciones DSP	Perfiles de altavoces, EQ paramétrico, crossover, retardo, limitador, FIR, enrutamiento de entrada/salida
Control externo	GPIO (volumen, espera, silencio, disparo 12V)
Protecciones	Cortocircuito, sobretensión, sobrecalentamiento, recorte
Temperatura de funcionamiento	0 °C a 40 °C
Accesorios incluidos	Cable de alimentación, conectores Euroblock (entradas, salidas, GPIO), 4 pies adhesivos
Limpieza	Paño seco y suave. No utilizar líquidos ni aerosoles.
Reparabilidad	Acudir a un técnico cualificado. Ninguna pieza reparable por el usuario.
Garantía (indicativa)	2 años (según legislación local)

Preguntas frecuentes - Phantom CI AMP-2500 DSP Dali

¿Cómo conectar una fuente de audio al AMP-2500 DSP?

Utilice las entradas analógicas simétricas (Euroblock) o asimétricas (RCA). Para una fuente digital, conéctela a través de la entrada S/PDIF (RCA). Luego puede configurar el enrutamiento de las entradas a través de la interfaz web.

¿Cómo acceder a la interfaz de configuración?

Conecte el amplificador a su red mediante Ethernet o WiFi (punto de acceso por defecto). Abra un navegador e ingrese la dirección IP: 192.168.64.100 (cableada) o 192.168.4.1 (WiFi). Aparecerá la interfaz DALI PHANTOM CI AMP CONFIGURATOR.

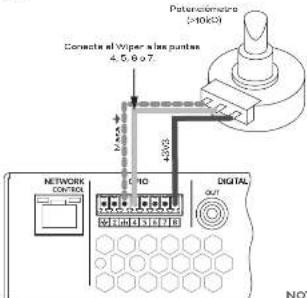

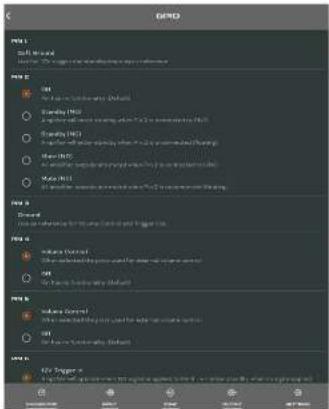

¿Qué es el GPIO y para qué sirve?

El conector GPIO (Entrada/Salida de Propósito General) permite controlar de forma remota funciones como el volumen, la espera, el silencio o la activación mediante un potenciómetro o un interruptor externo. La configuración se realiza en la pestaña Settings > GPIO.

¿Cómo restablecer el amplificador a los ajustes de fábrica?

Desconecte el amplificador, mantenga presionado el botón Power mientras vuelve a conectar la alimentación. Siga manteniendo el botón durante 3 a 5 segundos. El dispositivo se reiniciará con los ajustes predeterminados.

¿Puedo usar este amplificador con altavoces hi-fi DALI clásicos?

Sí, el AMP-2500 DSP puede alimentar altavoces hi-fi pasivos DALI. Deberá cargar el perfil funcional adecuado a través de la interfaz web, o crear un preset personalizado con la ecualización deseada.

¿Cuántos subwoofers puedo conectar?

Hasta cuatro subwoofers DALI PHANTOM IW SUB S-100 pueden conectarse. Siga los diagramas de conexión en el manual (sección 6.4). El enrutamiento de las salidas es configurable.

¿Cómo actualizar el firmware?

Conéctese a la interfaz web, vaya a Settings > Device. Verifique la versión actual. Descargue la última versión en el sitio web de DALI (dali-speakers.com), luego use la opción de actualización en el menú Device.

¿Qué hacer si el amplificador no sale del modo de espera?

Verifique que la gestión de alimentación (Power Management) esté configurada correctamente. Por defecto, el amplificador sale del modo de espera cuando hay una señal de audio. Asegúrese de que una fuente esté activa o que se aplique un disparador de 12V.

¿Cómo limpiar el AMP-2500 DSP?

Use un paño seco y suave para quitar el polvo de la carcasa. No rocíe nunca líquido directamente sobre el dispositivo. No use disolventes ni productos abrasivos.

¿Qué hacer en caso de problema de ruido o zumbido?

Verifique las conexiones a tierra. Use cables blindados para las conexiones GPIO. Asegúrese de que los cables de audio no estén cerca de cables de alimentación. También puede ajustar la sensibilidad de entrada en la pestaña Input de la interfaz web.

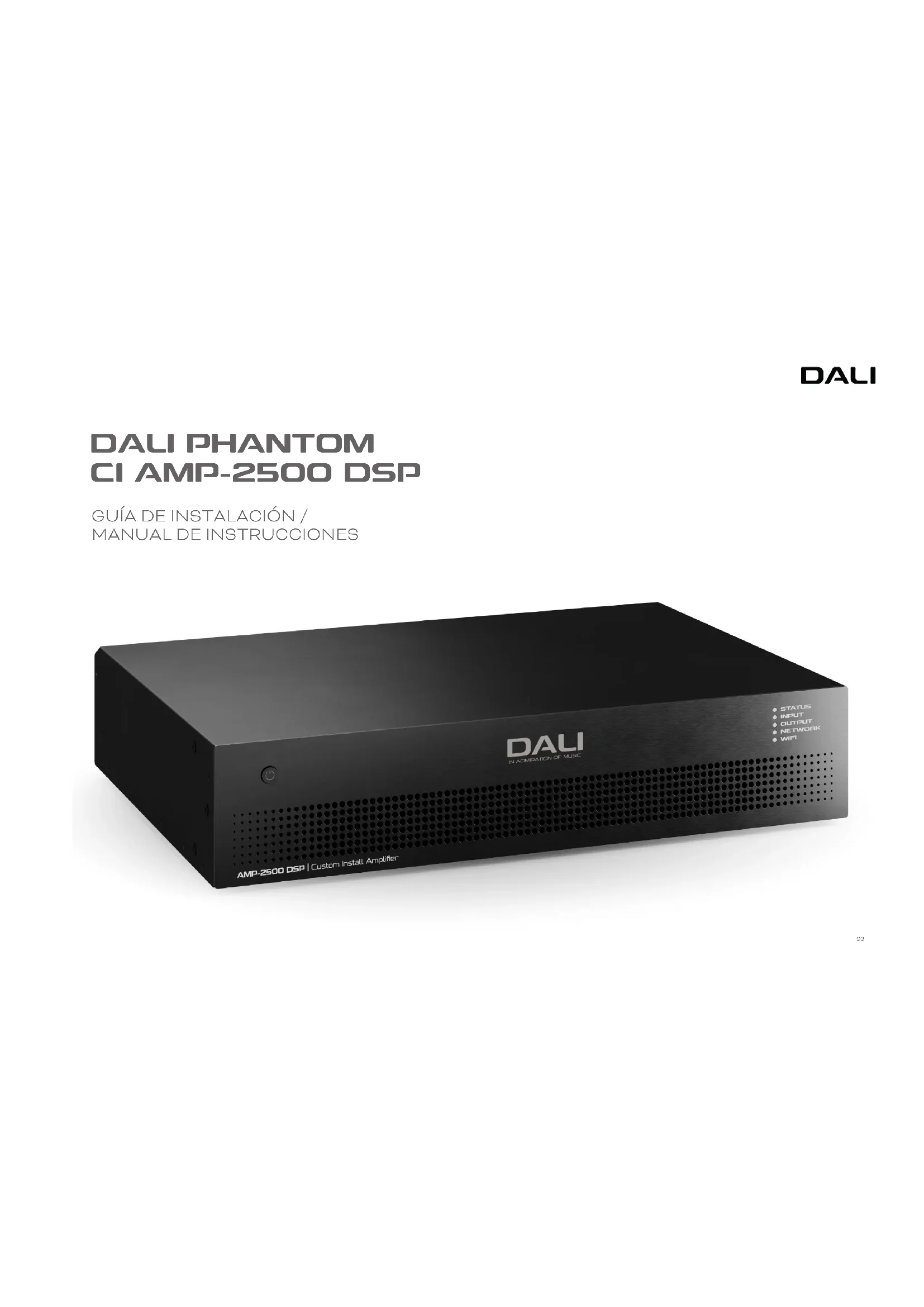

MANUAL DE USUARIO Phantom CI AMP-2500 DSP Dali

16) 0.5 dB, obsepa de 8 Ω, 3 dB, en dossava de la puromosa rembrada)

GUÍA DE INSTALACIÓN / MANUAL DE INSTRUCCIONES

Informacion técnica y de seguridad

Lea la siguiente información sobre aspectos técnicos, de seguridad y ambientales importantes antes de instalar y usar su amplificador.

Información técnica

Hemos tomado todas las medidas nozoriables en cuanto o diseño y finanación de por garantizar que ante amplificador funcionar siempre a/o fectora samtamente para la elocicación y entorno privatos, por la que la ofico con unos niveles adecuados de oficacia para garantizar que todas las necesidades y expectivos nozoriables del cieme queden a/o fectoras. Na afra tanía, sus adiamaría y grado de cumpimiento escán superioradas a los considerantes siguientes.

Los términos capacíficos de la garantía son responsabilidad de la empresa comercializados del amplificador.

Información de seguridad y medio ambiente

Nota: El símbolo del relajoogo, compunto de flecho dentro de un triérgulo ha atco dischado para advortir a couen o de la prosocola de voltages «pelgrosos», no dislados dentro de la concasa de producto, que pueden ser de suficiente magnitud como por constituir un riesgo de disanje o suscuios y las panorama.

Nota: El grupo de socialización dentro de un artículo equilibera ha sido diseñado pero advierto al usuario de la presorcio de instrucciones, importantes de seguridad, manejo y moncenamiento en este manual.

PRECAUCIÓN PARA EVITAR INCENDIOS O DESCARGAS ELÉCTRICAS, NO PERMITA QUE ESTE EQUIPO OUEDE EXPUESTO A LA LLUVIA O LA HUMEDAD.

Nota relativa a la temperatura ambiente: Si utiliza este aparato en un entorno confinado o en una instalación rock múltiple, es probable que la temperatura ambiente interna de funcionamiento pueda superar la temperatura ambiente exterior. En importante asegurarse de que en estos casos no se supere la temperatura de funcionamiento máxima especificada para esta aparato.

Reducción del flujo de aire: Asagúressa de que el bestidor rock o cualquier otro tipo de montaje cerrodo no límite el flujo de aire de refrigeración necesario para un funcionamiento seguro y fiable del equipo.

Cableado clase 2: Alto voltaje al aire en los terminales de los altavoces. El tocar los terminales o los cables pelados puede provocar una sensación desagradable.

Instrucciones importantes de seguridad

1. 1 ha and 20 rad ruminities

2. Спекту сбва талеветома.

3. presente atención a todos los adjecteriores

• 2017, 01:36

1. Наимене вида на саны и дату

2. No acrimta que este sparsito quede surengido a may mojo de por cualquier licido.

3. No cibas rampiet tipo da nacional impasiler, deselbacterio is fumigenta acima, tax e o dentro da sula sacro

4. Úmpio este aparato sclamorte con un paño secu

5. Hó bloquee ninguna de las oberturas de vent lación. Inotale este sacroto de acuerdo con los instrucciones del fabricarre.

6. No ir atalo este aparato encend de fuentes da calor como redadores, calentadores, hornos o cualquier otro aparato (movendo amplificadores) que produzse calor

II. De corso a reducir el riesgo de una descongo eléctrica, correcte el inicia de salurización o otras salida de marriante que disponge de una torre de torre de seguridad.

1. No ancho el sistema se segurad de que supons un enchufe de conlente polarizado o con toro de terra. Un enchufe porzaco ancho dos toros de descinta ochura. Un enchufe con contración a tara a lana dos elecipes y una seroarse clavja de la contración a terras. La cavija ancha o la toroarse clavja se incluyen por suseguidad. Se elenchufe que se incluye con la unidad no accup en su Side de tramiente, hasta que un alimentado porcha en su Side de una

2. Calmata a cable de currenta de latros que en puede quedar subcueda a recorrado, especialmente allando susión los conectores, receptáculos y en el punto en que o cable cela del acrono.

3. No denominado sola sparsa la venso del propia cable, se a el anchaía.

4. Utiliz solo accesorios/complamentos que hayan sido especificados por el fabricante.

5. Diversión de la normación de el apoyo di durante a los termimientos adictó como a marada no la seja y anca marada un periodo del tiempo marge.

6. Consulte cualquier posible aventó al servicio técnico oficial. Este natura deberá ser revendir cuando se hoyo díñez de a guilar, escrito por ejemplo si el posible de corrierto o encluida pelo rolo, o se no deterveado cualquier líquido o su hú netrostruendo un objeto centro ce la unidad, el el aparata no quedado expuesto a la luda o a humedad, o la func ó ná non malmente o el se ha coldo al suelo.

7. El crenada de conexión a la corriente es el dispositivo de desconexión principal, por lo que debe permanecer fácilmente accesible en todo momento después de la instalación

8. Respete todos los narrativos municipales y locales aplicables.

9. O todo la euja cualquier día a ##g rón por respecto al instalación física de un espanato, consulte siempre a un técnico especicleta y cuarificado.

Declaración sobre el Medio Ambiente

¿La aperto de currición no tratar las normales internacionales, incluidos erines atras, en la Primación de totalmente del promedio (Pulit) en equipos eléctricas y electrónicales, le do Eligurino, evaluación en autorización y reectificación de productos úquinas (R. A20) y el eliminación de residuos de equipos eléctricas y electrónicales (KAL), en costalario o WEBE o la identificación intermedional; Llegado el caso, consulte a la empresa de limpieza a los autoridades óceles responsables de el eliminación de residuos acerca de la forma de caractería ad minimar ambiental para el aperto

Índice

1. Introducción 98

2 Resumen 97

1. Corteido del paquete 98

2. Instalación 99

3. Configuración inicial 100

4. Conexiones 104

5. Funcionamiento 110

6. Configuración avanzada 112

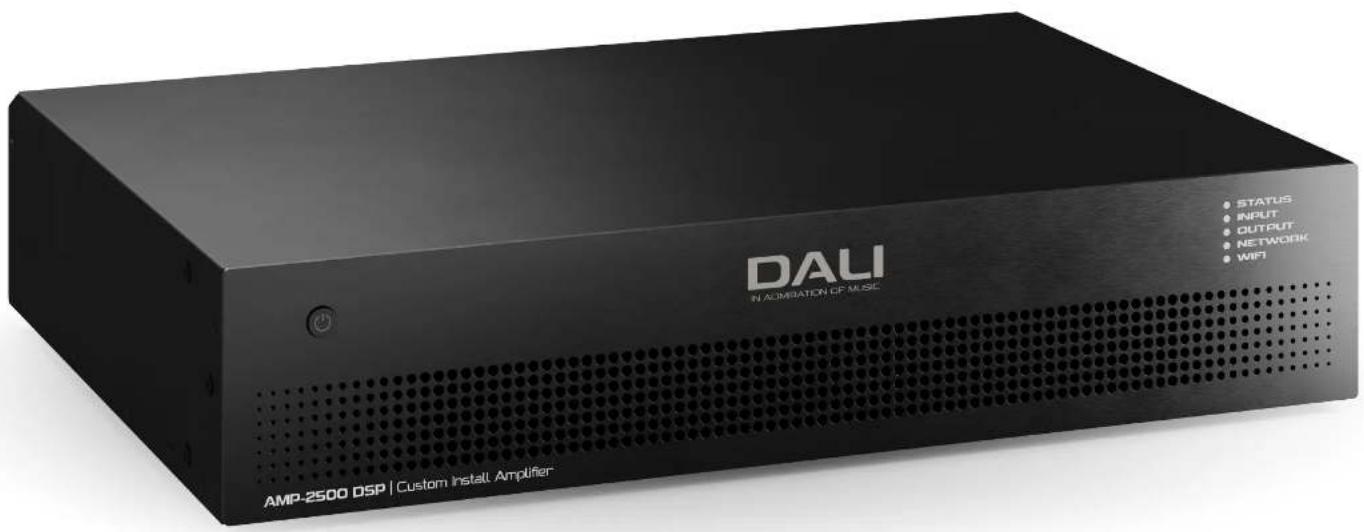

1. Introducción

El amplificador DALI PHANTOM CIAMP-2500 DSP ha sido discióde para afacer una amplificación de patencia de audio adoptable y de alta rendimiento para todos los altavoces y subsoolers de instelección personalizada DALI PHANTOM. Sin embargo, también puede utilizarlo para dar añal a altavocas pasvea de alta fidelidad DALI convencionales.

Este manual explica todo o relativo a la características, instalación y funciones del AMP-2500 DSP. La completamente este manual antes de instalar y utilizar el amplificador. Si tiene alguna duda scorre la configuración, instalación o el uso del smilificador, póngase en contacto con su distribuidan a instalador CALI o directamente con CALI a través de las páginas de soporte en la web des coespécions.com.

2. Resumen

EL AMP-2500 DSP es un amplificador de potencia de dos canlos de farmata 2U y anchuna da rock con una potencia nominal de 500 watos por canal. Es casaz de den señal simultáneamente hasta a cuatro subsoolers DALIO: SUS 8-100 o uno o dos altavoces de canal frontal o envolvente. EL AMP-2500 DSP dispona de cuatro entradas anlogicas y una entrada digital atano 5/PDF.

HAMP-2500 DSP está completamente equipado con funciones DSP (procesado de señal digita) que permiten configurarlo por medio del DAL PHANTOM CHAMP CONFIGURATOR con perfiles funcionales específicos disañados para modelos de atavoces DALI concretos.

El AMP-2500 DSP está configurado por defecto con el perfil funcional DALI-PIANTCMIW SUB 5-100 instalado. La instalación de perfiles para altavocas alternativos es comentada en la Gección 5 de este manual. Puede descargan los perfiles funcionales DALI AMP-2500 DSP para otros altavocas desde la web del apaakona.com

2.1 DALI PHANTOM CI AMP CONFIGURATOR

EIDALI PHANTOM CI AMP-2500 DSP dispone de completos menús de configuración con base en DSP a los que pueda acceder a través del interface web DALI PHANTOM CI AMP CONHICURATOR.

El acceso al interface AMP CONFIGURATOR se realiza a través de una conexión de red por cable (Ethernet) e nalimbrica (WIP) al AMP-2500 DSP, ya sea directamente desde un dispositivo da configuración, como un smartphone o un ordanador, a a través de un router o switch de red.

H AMP CONFIGURATOR gestione parfiles de altavoces, entrodas, salidas y ajustes generales y aparece descrita en Secciones 5 y 8 de este manual. La conexión del AMP-2500 DSP a un dispositivo o red de configuración por cable o inalámbrica aparece descrita en Sección 5.2

2.2 Conexiones del amplificador y encendido

Las conexiones de entrada y salida de señal del AMP-2000 DBP se realizar a través de conectores de tipo IPGA y Funiblock. Un conector Funiblock (BRIO) (entrada/salida de uso general) permite controlar externamente algunas funciones del amplificador y también dispone de opciones de conexión de red Ethernet inalambricos o con corsetor RJ45. Los conectores y las conexiones de los cables aparezen descritas e ilustradas en Scoció 6 de este manual. La conexión y el uso de la visjiva BRIO aporso descrito en Scoció 5.5.

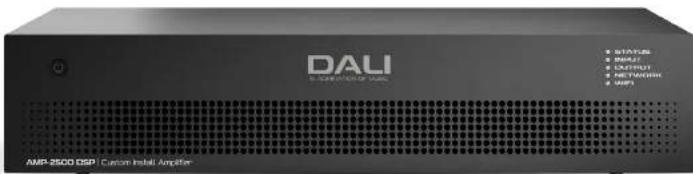

El amplificador AMF-2500 DSP dispone de un botón de encendido montada en el panel frontal. Pulac este botón una vez para encender o apagar el amplificador. El comportamiento de gestión de energía del amplificador puede ser configurado a través del miéró Settings del interfano web de control que aparecer disacente en Sección 5 de cada manual.

2.3 Firmware

Este manual describe las características, funciones e interface de usuario del amplificador AMP-2500 DSP con la versión de Firmware 1.3.3.

Le recomendamos encaracidamente que compruebe inicialmente la versión de firmware instalada en el amplificador y que después la verifique cada cierto tiempo. Si está disponible una nueva versión de firmware, resulta prioritario que actualice el amplificador.

El firmware inatalado en el amplificador puede ser identificada y actualizado seleccionando la opción. Device en el monú Settings del interfaced web AMP CONFIGURATOR. Puede comprobar y descargar las versiones de firmware desde la web: dal-loskers.com

3. Contenido del paquete

El amplificador AMP-2000 DSP viene en un embalaje de cartón que contiene el amplificador, los accesorios, un cable de alimentación adecuado para el país an el que sea comercializado y un paquete de documentación. Aquí abajo detallamos todo lo que se incluye.

1x Clavija GPIO

1 x Cable de alimentación

4 x Patas de gama

4. Instalación

4.1 Ubicación del amplificador

El amplificador AMP-2500 DSP viene de fábrica con «assas» de rack conectadas y ha sido diseñado principalmente para su instalación en pastidores rack standard (19 pulgadas).

Si no lo va a metalar en un bestidor rack, puede colocar el amplificador AMP-2500 DSP de forma independiente sobre una superficie plana. La unidad incluye patas de

goma para este fin. Si quiere, puede quitar las ases del rack desatornillando los seis tornillos de fijación (tres a cada lado).

En importante que en cualquier instalación dejo un espacio suficiente para el flujo de aire a través de las abertura de ventilación de la parte delantera y trasena del amplificador. Esto aparece ilustrado en el Diagrama 1A.

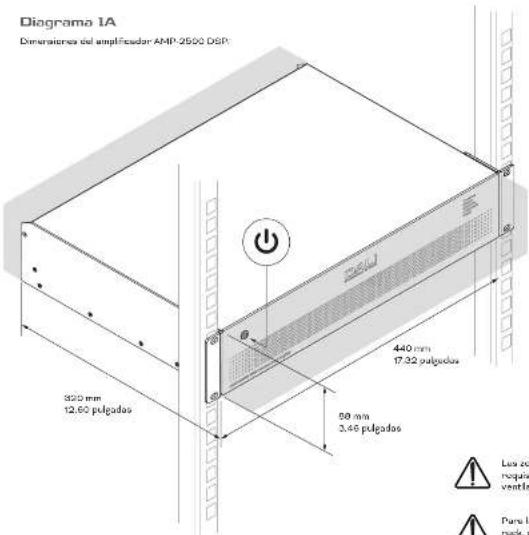

Les zonas de color gris ilustran los requisitos en cuanto a espacio de ventilación.

Para la instalación en un bestider rock, sujete el amplificador a las guías utilizando tornillos y tuercas MG standard de montaje en rack.

Para una instalación independiente, coloque las patas de goma incluidas en la parte inferior del amplificador.

No porgo en marcha el amplificador hasta que haya realizado todos los conedores de entrada y salida.

5. Configuración inicial

Ante de realizar conexiones de entrada, salida o OPIO a un amplificador AMP-2500 DSP, es fundamental que esté configurado

correctamente o que tenga instalado el perfil

funcional adecuado para los altavoces que vays a utilizar.

ELAMP 2500 DSP viene configurado por defecto con el perfil funcional DALI PHANTOM IW SUB S-100 installed. Le eliminación o modificación del perfil IW SUB S-100, o la instalación de un perfil para otro alavoz DALI alternativo, requiere que el amplificador AMP-2500 DSP esté conectado e una salida de corriente, encendido y conectado a una red TGF/IP o directamente a un dispositivo de configuración para accedor al interface web DALI CLAMP CONFIGURATOR.

NOTA

Si no es necesario el acceso al AMP CONFIGURATOR, pase directamente a la Bocción 6 de esta manual para ver la información acarca de la señal de audio y los coaxiones del subwoofer I/W SUB S 100. No abstante, le recomendamos para todos los casos que establezca un acceso de red al AMP CONHICURATOR.

5.1 Conexión a la corriente

El amplificador AMP-2500 DSP incorpora una fuente de alimentación universal con fector de potencia corregido y puede utilizarlo con un voltaje de entrada de 100 a 240 V DA, 50/60 Hz. Utilice al cable de alimentación incluido con el amplificador y conectele a la salida de corriente.

Pulse el botón de encendido del panel frontal para poner en marcha al amplificador. Después de un breve retardo, el indicador de estado del panel frontal se iluminará en verde.

5.2 Conexión a la red del amplificador

El amplificador AMP 2500 DSP es configurada a través del interface web DALI PHANTOM CLAMP CONFIGURATOR. Antes de que pueda acceder a los menlos de configuración, deberá conectar el amplificador AMP 2500 DSP a la misma red que al dispositivo de configuración, a deberá estar conectado directamente a un dispositivo de configuración vía WiFi Ethernet. El dispositivo de configuración puede ser un smartphone, una tablet a un andersador.

5.2.1 Conexión por cable (Ethernet)

Para conectar un amplificador DSP AMP-2500 a una red TCP/P o directamente a un dispositivo de configuración mediante una conexión por cable (Ethernet), siga estos pasos.

1. Utilice un cable Ethernet para conectar la clavija Network Control del panel posterior del amplificador AMP-2500 DSP a una toma libre en un router o switch de red, a directamente a un ordenador portátil o de escritorio equipado con Ethernet.
2. Can el amplificador AMP 2500 DSP conectada a la corriente y ancendido, el indicador Network del panel frontal se iluminará en verde para indicar que el amplificador tiene conectividad de red.
3. La dirección IP LAN por defecto para el amplificador AMP-2500 DSP es 192.168.64.100. Configure el ordenador portrátil o de asantario a una dirección IP fija en el mismo rango de IP; p aj. 192.168.64.10, con máscara de subred de 255.255.255.0 (o prefijo 24) y ajuste la puerta de enlace a 192.168.64.1.
4. Abra el navegador web de un smartphone, tablet u ordenador y teclee la dirección IP: http://192.188.64.100. Aparecerá el interface web DALI PHANTOM OI AMP CONFIGURATOR para permitir la configuración del amplificador según sea necesario.

NOTA:

Es es necesario, puede configurar los amplificadoras AMP-2500 DSP para usar DHCP para la donación de red. Sin embargo, al apago y vuelva a encandar un amplificador AMP-2500 DSP que use DHCP, es posible que el router de la red TCP/IP le seigne una dirección IP diferente, dejando su página de configuración in accesible a través de la dirección IP anterior. Si ocurre este, podrá usar una aplicación de escenese de red para identificar la nueva dirección IP. Puade encontrar ajustes de opción de dirección IP fija y DHCP en el menó Settings del AMP CONFIGURATOR descrito en la Sección 8 de este manual.

5.2.2 Conexión inalámbrica (WiFi)

Para conectar un amplificador DSP AMP-250C a una red TCP/IP o directamente a un dispositivo de configuración mediante una conexión inalámbrice (WIFI), siga estos pasos.
1. Con el amplificador AMP-2500 DSP conectado a la corriente y encendido, el indicador WiFi del panel frontal se iluminará en verde para indicar que hay una WiFi disponible.
2. Use un móvil, ordenador portátil o de escritorio para buscar redes WIFI disponibles. Conéctase a «AMP-2500 DBP (número de serie del producto)» utilizando la contraseña «passwords». Puede encontrar el número de serie del amplificador en su panel trasero.
3. Abra al navegador web en un smantphano, tablet u ordenador y teclée la dirección IP: 192.168.4.1. Aparecerá el interface web DALI PHANTOM CIAMP CONFIGURATOR para permitir la configuración del amplificador según sea necesario.
4. Si es necesario conectar el amplificador a una red WiFi alternativa, alja la pastaña Settings seguido por WIFI > WIFI Moda > Client en al AMP CONFIGURATOR para configurar el amplificador para la conexión a la red WIFI que quera. Nacastará el nombre de la red WIFI y la contrascha.

Le recomendamos encarecidamente que cambie la contraseña Wi-Fi del punto de acceso del amplificador AMP-2500 DSP después de la conexión inalámbrica inicial.

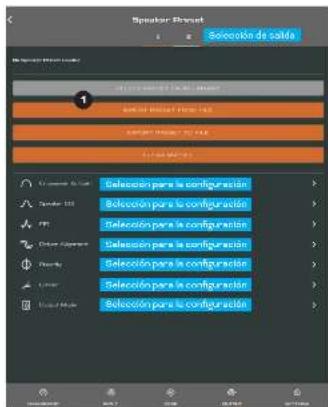

5.3 EI DALI PHANTOM CI AMP CONFIGURATOR

El abrir la dirección IP 102.168.64.10 en un navegador web que este aconectado a la red para un amplificador AMP-2500 DSP, haró que aparezca el Dashboard del interface web del PHANTOM CI AMP CONFIGURATOR, mostrado en Diagrama 5A. Este escritorio es la página «inciso» del AMP CONFIGURATOR desde a que podrá accedor al resto de opciones de configuración.

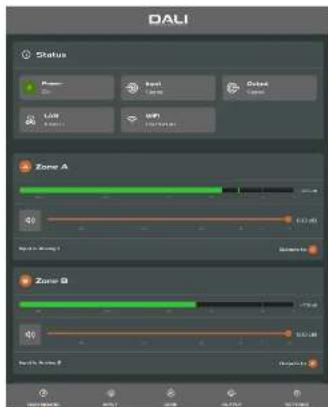

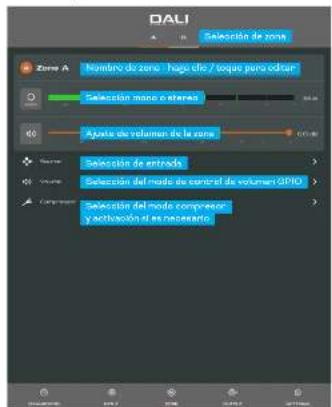

El Dashboard muestra el estado del amplificador, las zonas de salida y las posterías del montó de configuración. También permite el acceso a las funciones que permiten gestionar los perfiles de sitavoz o albuofer DALI. Le describimos este en los pérrafos siguientes.

NOTA:

La configuración avanzada del amplificador usando el AMP CONFIGURATOR aparece en la Sección 8 de este manuel.

5.3.1 Perfil funcional standard, copia de seguridad y restauración

Cuando utilice un AMP-2000 DSP con altavoces de pared y subcoaters de instalación personalizada DALI, es importante que instale el perfil funcional corresto. En los párrafos siguientes describmoda la instalación de perfias funcionales

1. Con un ravegados web, abre el DALI PHANTOM CIAMP CONFIGURATOR y elja Settings en el Dashboard seguido por la opción Backup & Restore.

2. Cuando elía la opción Backup & Restora, aparecerá el merú Backup & Restore en el que dispondrá de la opción de restaurar las ajustas del amplificador desde un archivo de configuración. Esta fichera incorporará los datos del perfil funcional adecuado.

NOTA:

Si va a suprimir el subwoofer del perfil prede-terminado IW SLB S 100, alija la opción RESET. Esta devolvaron el amplincador a su estado base sin un perfil funcional instada.

Diagrama 5A

1. Cuando elija Restore Setup from file aparecerá un requadra de diálogo que le permitirá elegir un archivo de configuración descargado previamente. Elija Select restore file, localize el archivo adecuado y escoja la opción Restore. El archivo de configuración será cargado y el ampliñacar será reiniciado automáticamente a la configuración correcha para las altavoces o subwoofera que veyan a ser usdos.

NOTA

El no ha sido despargado al archivo de configuración adecuada, lo podró encontrar en csi-speakers.com

Con el perfil funcional adecuado inatalado, la recomendamos que apague al amplificador mientras realize las conexiones de entrada, salida y CPIC.

NOTA

No marque la basilla de comprobación Restano Network Settings.

Diagrama 5C

Las conexiones del panel trasero del amplificador DALI PHANTOM CIAMP-2500 DSP aparecen en el Diagrama 6A.

6.1 Conexión a la alimentación e interruptor de encendido/apagado

El amplificador AMP 2500 DSP incorpora una fuente de alimentación universal con factor de potencia corregida y puede utilizarlo con un voltaje de entrada de 100 a 240 V CA, 50/60 Hz. Utiliza el cable de alimentación incluido con el amplificador. Pulse el botón de encandido del panel frontal para poner en marcha el amplificador.

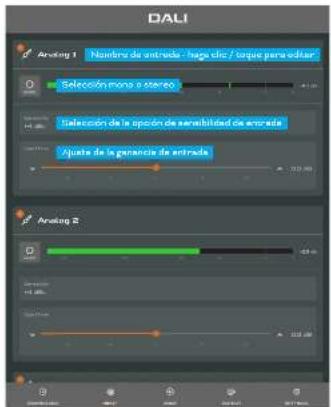

6.2 Conexión de entrada del amplificador

El amplificador AMP 2500 DSP la ofrece cuatro entradas de audio anelógicas balancesadas o no balancedas y una entrada de audio digital stereo 8/ PDIE. Cualquier canal de entrada puede ser nutado a cualquier canal de salida. El amplificador AMP-2500 DSP puede ser configurado a través del interface web DALI PHANTOM GI AMP CONFIGURATOR. Consulta la Sección 8 de este manual.

Entradas Analógicas

Las entradas analógicas del AMP-2500 DSP tienen un formato de nivel de líneas con una sensibilidad de entrada por defecto de +4 dBu (máxima oscilación/aenabilidad de voltaje de salida), en toda los modas de salida. Dependiendo la sensibilidad elegada, las entradas pueden gestionar hasta +24dBu sin saturación. Las opciones de ensabilidad de entrada pueden aer configurados a través de la pestaña Input del Interface web del AMP-CONHIBURATOR. Consulta la Sección 8 da este manual.

La corexiones de entrada balanecada al amplificador son realizadas a través de conectores «Euro Blocks» macho. La corexión de los cables a los conectores input hembra incluidos es mostrada en Diagrama 6D.

Las conexiones de entrada no balanceadas al amplificador se realizan a través de tomes ROA conceptadas en paralalo con las entradas balanceadas.

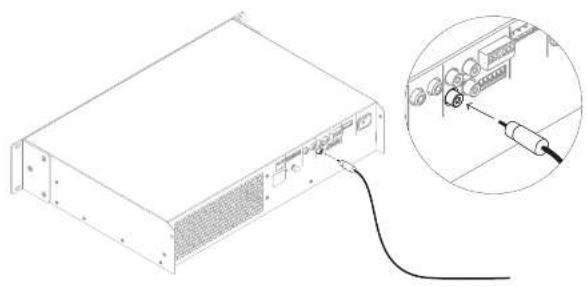

Entradas digitales

La conexiones de entrada de audio digital stereo AMP-2500 DSP S/PDIF son realizadas a través de la toma RCA DIGITAL IN. La entrada S/PDIF está conectada por defecto a las Zones 1 (izquierda) y 2 (derecha) de la instalación del amplificador.

Salidas digitales

Las conexiones de salida de audio digital stereo AMP-2500 DSP B/PDIF son realizadas a través de la toma ROA DIGITAL OUT. La año de salida B/PDIF por defecto refleja la entrada a las Zonas 1 y 2 de la instalación del amplificador y ha sido disefísica para ser utilizada con amplificadores AMP-2500 DSP conectados en cadena.

NOTA:

Para las conexiones S/PDIF siempre debe usar cables ROA de 75 Ω diseñados específicamente para audio digital. Cuando utilizar cables standard, pero es posible que no la ofrecer un rendimiento óptimo.

NOTA:

El nivel de salida S/PDIF está ajustado por defecto a -10dB para reducir la posibilidad de saturación de las entradas posteriores.

6.3 Conexiones de altavoz

Las conexiones de altavoz del amplificador AMP-2500 DSP son realizadas a través de conectores «Euro Block» macho. Asegúrese de que la polaridad de conexión de las altavoces sea la correcta durante toda la instalación:

En el caso de conexiones de altavoces Lo-Z convencionales, los terminales positivos (+) del amplificador siempre deben ser conectados a los terminales positivos del altavoz y los terminales negativos (-) del amplificador siempre deben conectarse a los terminalas negativos del altavoz.

En el caso de conexiones de altavoces Hi-Z o BTL, los dos terminales del cable de altavoz deben ser conectados entre el terminal positivo (+) de la Salida 1 y el terminal negativo (-) de la Salida 2.

NOTA:

En los sistemas de audio domésticos no auela daras el caso del uso de altavocas Hi Z y BTI, que además requiere conocimientos especializados. Solo debe ser realizado por técnicos de audio debidamente calificados.

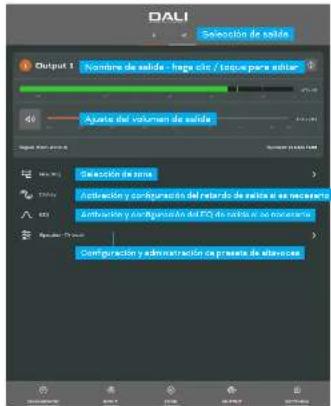

Las opciones del modo de salida (Lo-Z o Hi-Z) pueden ser configuradas a través de la pastaña Output dal AMP CONFIGURATOR. Consulte la Sección B de este manual.

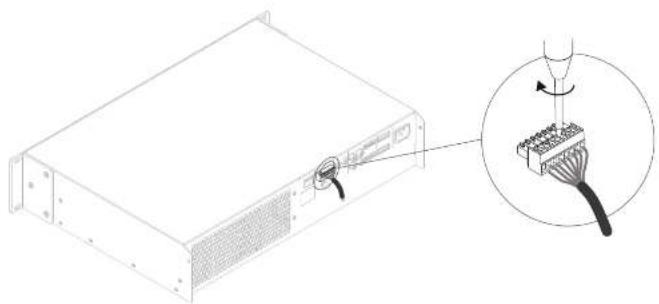

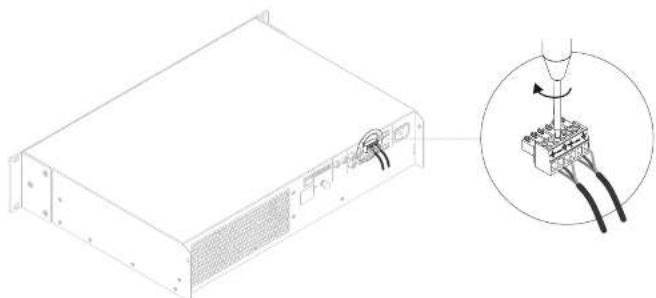

La conexión de los cables a los conectores output hembre incluidos es mostrada en Diagrama 6E.

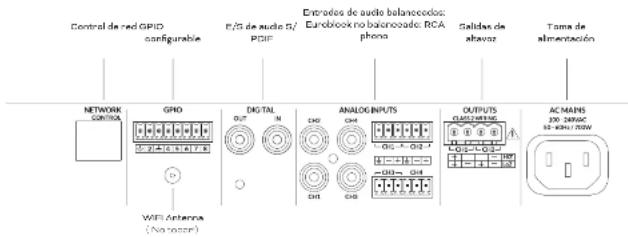

Diagrama 6A

Conexiones del panel trasero del AMP-2500 DSP.

104 105

6.4 Opciones de conexión de subwoofer

ELAMP-2500 DSP puede dar señal a una simplia game de altavoces de instalación personalizada DALI PHANTOM. Sin embargo, está configurado por defecto con el perfil de subwoofer DALI PHANTOM IW SUS 5-100 instalado.

Un amplificador AMP-2500 DSP puede dar señal hasta a cuatro subwoofera IW SUS B-100. Los esquemas de conexión recomendadas para sistemas formados por uno, dos y cuatro subwoofera aparecen en Diagrama 6B

NOTA

El ruteo de entrada y salida por defecto del amplificador aparecer en el Diagrama 8.8. Puede configurar un ruteo de entrada y salida alternativo a través del AMD CONFIGURATOR. Consulte la Sección B de este manual para obtener más información sobre el ruteo de entrada y salida.

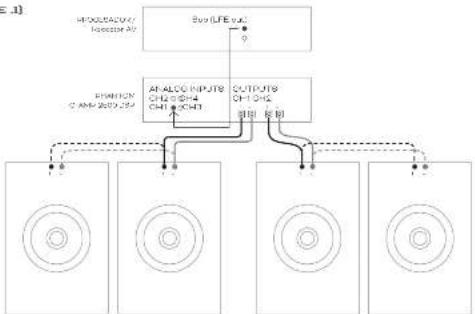

Diagrama 6B

Esquemas de conexión AMP-2500 DES e IW SUB 8-100.

4 x Subwoofer (LFE .1)

6.5 Calibre del cable de altavoz

Debe elegir de forma adecuado el cable del cable de conexión de altavocera desde al AMZ 2000 DSP de acuerdo al tipo de instalación. Las tablas siguientes capacifcon el cable de cable adecuada y la longitud máxima de cable para una pérdida por cable inferior a 0,5 dB en el modo Lo-Z e inferior a 1,0 dB en el modo Hi-Z.

6.6 Conexiones GPIO

Si es necesaria cualquier funcionalidad GPIO del AMP-2b00 DSP, deberá conectar cables a la toma GPIO incluida. La conexión de cables al conector GPIO es measuring en Diagrama 6F.

6.7 Conexiones de red

El amplificador AMP 2500 DGP es un dispositivo conectado a la red TCP/IP que es configurado a través de un interface con base en una web. Dispone de opciones de conexión por cable (Ethernet) e insólbrica (WiFi). La conexión del amplificador DGP AMP 2500 a una red TCP/IP aparece descrita en Sección 5 de este manual.

NOTA

Los conectores de altavoz «Euro Block» incluidos pueden aceptar cables de altavoz de hasta 2,5 mm² / calibre 1¢.

Table de calibras de cables

Instalaciones Lo-7, atenuación 0.5 dB. Cargas de 2Ω, 4Ω y 8Ω

Scanin transversal del cable (mm2)	Cable de cable (AW8)	Longitud máxima del cable (Metros, carga de 2 D)	Longitud máxima del cable (Metros, carga de 4 D)	Longitud máxima del cable (Metros, carga de 8 D)
0.75	+18	N/A	5	10
1.5	+16	5	10	20
2.5	+14	8	17	39
4.5	+12	14	28	59

Tabla de calibres de cables

Instalaciones HI-Z de 70 V, atenuación de 1,0 dB. 20 altavoces distribuidos uniformemente.

Becución transversal del cable (mm2)	Cable de cable (kW/g)	Longitud máxima del cable (metros), (1000 W/cenali)	Longitud máxima del cable (metros), (200 W/cenali)
0,75	+18	25	20
1,5	+16	50	40
2,5	+14	50	50
3,5	+12	125	100

Tabla de calibres de cables

Instaluciones Hi-Z de 100 V, atenuación de 1,0 dB. 20 altavocas distribuidos uniformemente.

Sección transversal del cable (mm2)	Calibre de cable (AWG)	Longitud máxima del cable (metro), (1000 W/cansil)	Longitud máxima del cable (metro), (1500 W/cansil)
0,75	≈ 18	90	30
1,5	≈ 16	100	60
2,0	≈ 14	160	100
3,5	≈ 12	250	160

El signo de exclamación impresso junto a los terminales de salida del amplificador, además del texto "CLASS 2 WIRING", pretende advertir al usuario del riesgo de voltajos peligrosos. Los conectores de salida que pueden suponer un riesgo están marcados con el signo de exclamación. No toque los terminales de salida mientras el amplificador está encendido. Realice todas las conexiones con el amplificador apagado.

Diagrama 6C
Conexión de risco en el petro en el Spain en balancas de

Diagrama 6D
Conexiones de cable de entrada anelógica no balanceada.

Diagrama 6F
Concxiones de cable GPIO.

Una vez realizadas todas las conexiones y elegidas las opciones de configuración al amplificador AMP 2500 DGP estará lista para su una. Si hay una señal de entrada superior a -60 dB en cualquier entrada, las indicadores Input y Standley del panel frontal se luminarán en verde para indicar el funcionamiento normal del amplificador. Se asuchard la señal audio desde cualquier altravar conectado.

NOTA

Por defecto, el amplificador AMP-2500 USB no se reactant, desde el modo de espera a manos que haya una señal de entrada presente, que reciba una orden de red eONx o que utilice un interruptor de espera externo (o disparador de 12 V). Puede configurar la comportamiento en el modo de espera a través del menú Power Management de la pestaña Settings del AMP CONFIGURATOR.

Las salides del amplificador serán arueladas (muel) si no hay señal de entrada durante 5 minutos, y al amplificador combiardi automáticamente al modo de espere al no hay señal en ninguna entrada durante más de 10 minutos. Puede elegir otros tiempos de espere y de recendra de anulación a través de la pestaña Setting del AMP CONFIGURATOR. La velocidad del verilizador de refrigeración del amplificador es controlada por la temperatura. El ventilador se apogará cuando el amplificador entre el modo de espera.

170 111

7.1 Indicadores del panel frontal

Los indicadoras del panel frontal del amplificador AMP 2500 DGP se iluminan para indicar los siguientes estados operativos:

STATUS

Apagado Alimentación desconectada

• Verde Amplificador operativo
  Pulsación en Modo de espera (standby) vende
  Naranja Modo de espera activado por GPIO

INPUT

Apogado No hay señal de entrada presente
- Verde Señal presente en una o más

entrades
Narsanja Limitación/saturación de señal en una o más entradas

OUTPUT

Apagado No hay señal de entrada presente
- Verde Señal presente en una o más salidas
Naranja Limitación/auturación de señal en una o más salidas
- Rojo Uno o más pares de canales están en modo de sobrecarga/protacción

NETWORK

Apagedo No ha sido detectada ninguna red Ethornat
- Verde Red Ethernet detectada

WIFI

Apsado Wi-Fi desactivado
- Verde Wi-Fi activado

7.2 Reinicio a los valores de fábrica

El amplificador AMP-2500 DSP puede ser reiniciado a sus valores de fábrica a través de la pestaña Settings del AMP CONFIGURATOR o mediante el botón de encendido del panel frontal.

Para remiciar el amplificador usando el botón de encendido del panel frontal, sigue estos pesos:

• Desconcete el amplificador de la alimentación.
• Mantenga pulsado el botón de encendido del panel frontal mientras yuvelo a conectar la alimentación.
• Continúis pulsando el batón de encendido del panel frontal entre 3 y 5 segundos mientras el amplificador se reinicia.

El amplificador se rainiciará con todos las ajustas en su estado base. Cusquier configuración o datos de perfil funcional ajustados anteriormente serán eliminados.

8. Configuración avanzada

Además de la instalación de los perfiles funcionales DALI descritos en la Sección 6.8 de este manual, al DBP DALI PHANTOM CIAMP-2000 pueda ser configurado aún más para cumplir con una amplia gama de recuistos de instalación más avanzados. Las opciones de configuración avanzada son descritas en los siguientes párrafos.

El ajuste de los parámetros de configuración avanzada del AMP-2500 DSP requiere conocimientos especializados y solo debe ser realizado por técnicos de audio debidamente calificados.

Comience conectando el AMP-2500 DSP a un dispositivo activada e una red, como un smartphone, una tablet o un ordenador. Abra un navegador web en el dispositivo conectada y vaya al interfacera web DALL PHANTOM CLAMP CONFIGURATOR. Aparacera el escritorio del AMP CONFIGURATOR, ilustrado en el Diagrama 8A.

NOTA

La conexión de red del AMP-2500 DHP aparaje en la Sección 5.2 de este manual

Diagrama 8A

Pantala Dashboard de AMP CONFIGURATOR.

☐ Dashboard muestra el estado del amplificador, las zonea de salida y las pestañas del menú de configuración. También permita el acceso inmediario al control de volumen. Las funciones avanzadas disponibles en cada pestaña del menú de configuración aparecen en los párrafos siguientes.

8.1 Pestaña Input del AMP CONFIGURATOR

La pestaña Input el ahmecos apionas de asignación de nombres, selección mono/stereo, ajuste de sensibilidad y ajuste de retoque de ganancia para cada canal de entrada del amplificador. A través de la pestaña Input también puede activar y desectivar una fuente interna de ruido rose, incluida para la verificación y configuración del sistema, así como ajustan la ganancia. El Diagrama 8B le muestra la pestaña Input.

NOTA

Cuando ajuste la ganancia de entrada, la pantalla de nivel de entrada debería permanecer en verde. Si aparece en roja, eso indicará que dado reducir la ganancia de entrada.

Diagrama 8B

Fertale de postela Input del AMPO CONFIGURATOR

8.2 Pestaña Zone

La pastaña Zone permita definir y asignar nombre a las zonas de instalación y le da acceso a otros submenús. Las zonas pueden ser salones o comedores, por ejemplo, o differentas habitaciones de la casa. Para todos los menús de la pastaña Zone, la zona de instalación que vase a ser configureda se elge retaliando uno de los identificadores de zona (A o B) en la parte superior de la página. El Diagrama BC lo muestra la pastaña Zone.

• La opción de merú Source le permite asignar entradas a zona:
• la opción GPIO Voluma Control permita aplicar el control de volumen externo a zones individuales. Puede encontrar el menú de configuración GPIO en la pestaña Settings
• La opción Compressor parmito aplicar comprensión de señal predeterminada o personalizada a zones de instalación individuales

Diagrama 8C

Partilla de pestaña Zona del AMP CONFIGURATOR.

NOTA

La comprensión pueda ser útil para reducir la diferencia de volumen entre el material audio a un nivel elo y bajo. Cuento más bajo ajuste el ambiental de comprensión, más será reducida la diferencia entre los sonidos altos y bajos. Puede que tenga que aumentar el volumen total de la zona cuando utilice la comprensión. Los parámetros de comprensión por defecto son apropiedos para la mayoría de las instalaciones.

Diagrama 8D
Pantala de postela Output del AMP CONFIGURATOR

Diagrama 8E

Preseturion Speaker Preset dal AMP CONFIGURATOR.

1415

8.3 Pestaña Output

La pestaña Output permite asignar nombres a las salidas de los atavoces y le de acceso a otros submenás. Para todos los menos de la pestaña Output, la salida de amplificador que vaya a son configurada ao alige resaltendo uno de los identificadores de salida (1o 2) en la parte superior de la página. La pestaña Output también le permite crear, exportar, importar o borneo configuraciona Speaker Preset. El Diagrama 80 lo muestra la pestaña Output.

• El monú Routing la permito asignar zona a las salidas del amplificador.
• El menú Delay le permite aplicar retardo a las salidas individuales del amplificador.
• El menú Speaker EQ le permite aplicar equalización paramétrica a las salidas individuales del amplificador. Los ajustes del equalizador configurados para una salida de amplificador pueden ser copiados y aplicadas a otras salidas.
• El menú Speaker Preset le permite ajustar un grupo de parámatrías de altavocas y crear configuraciones de altavocas preijados (presets).
• Estos prezets de altavoz pueden ser simplemente aplicados a la salida del amplificador elegido o importados, seleccionados de una biblioteca,

exportados o borrados. Estos preseta pueden incluir cualquiera o todos los parámatras descritos en la Sección 7.0.4 y puede bloquearlos pans evitar modificaciones accidentales. Los Diagramas 8E a 8H ilustron la aplicación de los presata de altavoces.

• Puede importar datos de proactiva de altavocas comercializados por terceros para su uso con altavoces específicos y solicitaros a las salidas del amplificador. Para importar parámetros de proactiva de altavocas, sigue los pesos descritos a continuación e ilustres en los diagrams.
  1 Elje la opción IMPORT PRESET FROM FILE o SELECT PRESET FROM LIBRARY en el monú Speaker Preset. Si no hay ninguna opción de importación visible, elje CLEAR para eliminar cualquier dato de preset de altavoz existente.
  2 Elja el archivo de datos de presets de altavoz en formato «zop» adecuado que quiera importar desde una biblioteca o una carpeta del ordenador. Los datos de preset serán aplicados a la salida del amplificador elegida tan pronto como termine la importación del archivo.
  3 Si es necesario modificar los datos del preset, puede personalizarlos a través de la opción. CUSTOMIZE PRESET.

Diagrama 8G
Applasia in the Speaker Preset dtd AMF CONFIGURATOR

El número de salidas individuales disponibles para la configuración dependirá de la configuración del modo de entrada, zona y salida del AMP-25001889.
El ruteo de las zonas especificadas como stereo ofrecen automáticamente tres opciones de salida: Left, Right e Sum (suma mano). Inicialmente puede usar la señal mono sumada para dar señal a un subwoofer mano e partir de una fuente stereo.
Los presets de altavoz AMP-2500 DSP se diferencian de los perfiles funcionales en que no incluyen panémetros de ruteo de seña, zona o entrada del amplificador.
La apañir SELFOT PRESET FROM LIBRARY no estará disponible si ne han sido creada biblioteca de preseta de altavoces. La creación y gestión de la biblioteca de preseta de altavoces aparece descrita en la Resolución 7.5
Si un archivo ce datos de preset de altavoz importado incluye parámetros bloqueados, no estarán disponibles para su modificación
El AMP, 2500 DSP es instalado por defecto con el preset correcto para el subwoofer SUB 8-100. Si quiere otro preset o uno personalizado, bonne el preset activo e importe a otra uno propio.

Diagrama BH
Parámetro EQ del AMP CONFIGURATOR.

8.4 Parámetros del menú de preset de altavoz

• El menú de preset Crossover & Gain le permite aplicar filtros de aspareción de canales o crossover pasa áltos a bajos y ajustes de ganancia a las caldas individuales del amplificador.
• El menú de preaset Speaker EQ le permite aplicar actualización parametrón a la salida individuales del amplificador.
• El menú de preset FIR le permite importar y aplican a las salidas de amplificador individuales conflictos de filtro de cualización con base en FIR (Respuesta de impulso definido) generados por un software de medición de altavoces externos.
• El manú de precast Driver Alignment le permita aplicar retardo a las salidas individuales cel amplificador.
• El menú de preset Polarity le permite invertir la potencial de las aplicas individuales del amplificador
• El merú de preset Limiter le permite aplicar limitación de señal a las salidas individuales del amplificador. La limitación de saturación, de picos y RMS pueden ser activadas de forma individual o colectivo. El limitador de pico puede ser ajustado en valores de parámetros automáticos o personalizados. El limitador RMS tiene valores de parámetro por defecte que pueden ser ajustados pero no dispone de una opción automática.
• El menó de preset Output Model le permite desconectar o configurar salidas de amplificador individuales por las modos Lo-Z, Hi-Z o Lo-Z 3TL. En los modos Hi-Z, también puede configurar y aplicar un filtro pas-altos a la salida. El número de salidas disponibles dependirá o la configuración de entrado y de la configuración de zona. Por ejemplo, un amplificador de dos salidas tendrá dos salidas disponibles al elige el modo Lo-Z, pero solo una salida disponible al elige al modo Hi-Z.

NOTAS

Pueden ser importados archivos de coeficientes F.R en formato.csv 9.txt

En el modo automático, los parámatros del limitador do picos serán ajustados automáticamente en resoudora a los ajustes del filtro pase-altos. Crossover & Cain.

En el modo Lo-Z BTL (cargo ligada al puentes), dos canales de salida del amplificador son combinados para crear un único canal de salida de doble potencia.

El uso de un filtro paso altos con altavoces en modo Hi Z es útil para evitar la posibilidad de distorsión causada por la saturación del transformador de líneas de bajas frecuencias. Comienos con al ajuste por dafecto del filtro de 70 Hz. Siadón escucha distorsión de bajas frecuencia, aumente el valor de frecuencia un paso cada vez hasta que la distorsión ya no sea audible.

8.5 Pestaña Settings

La pestaña Settings la parmito la configuración de diversos ajustes del amplificador y el registro de datos de instalación. La pestaña Settings le de acceso a más submenía. El Diagrama 81 le muestra esta pestaña Settings.

• El menú System Information le ofrece campos de texto para el registro de datos de instalación.
• El menú Device le permite registrar información aspeccio del amplificador, como el número de modelo y la versión del firmware. También puede encontrar en este menú Device una nutra de actualización de firmware y un botón de identificación.
• El manú Backup & Restora permito que los partidas funcionales del amplificador sean voltados a un archivo externo, y que los archivos de configuración almacenados previamente sean cargados y aplicados en el amplificador activo. Explicado en la Sección 5.81.
• El monú Speaker Library le permita la gestión de bibliotecas de preseata de altavoces. Le permite crear bibliotecas de arconvos de preseata de altavocas (zc), así como importar, editar e alminar por completo las bibliotecas existentes. El Diagrama 8J lustre la creación y gestión de bibliotecas de preseata de altavocas.

Diagrama 81

MenC se possaña Betteings del AMP CONFIGURATOR

• El menú Power Management le permite activar diversas opciones de encendido automática y modo de espera. Este menú también le ofrece una función de arufación o mute temporizado
• El menú GPIO permite la configuración de las puntes de interíase multusos GPIO.
• D menú LAN permite la configuración y el reinicio de las opciones y parámetros de la red cableacle.
• El menú WIFI permito la configuración y el reinicio de las opciones y parámetros de la red inelémbrica.

NOTA

El interruptor de encendido del panel fronta anulará cualquier ajuste del sistema de gestión de energía

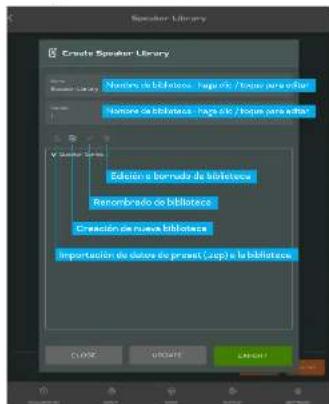

Monú de postalla Bettinga de AMP CONFIGURATOR Creación y gestión de biósteco de atovaces.

8.6 Configuración y ruteo de señales

Gracías al DALI-PHANTOM CI AMP CONFIGURATOR, el amplificador DSP AMP-2000 of este una gran verestilidad en cuarto a fuentes, ruteo de señales, zones de instalación y mados de salida. Las entidades pueden ser asignadas libremente a las zonas de instalación, y esas zonas pueden ser asignadas libremente a las salidas de amplificador disponibles en los mados 1 o 7 o 9 i 7.

Este versatilidad permite, por ejemplo, direccionar o rutar diferentes entradas a diferentes zonas de salida

Los siguientes párrafos describen o ilustron el procedimiento recomendado para configurar el ruteo de entrada, zona y salida. El Diagrama 8K también le muestra un esquema general de flujo de señales.

8.7 Configuración de entrada

Abra al escritorio de configuración y elja la pestaña Input. La pestaña Input aparece en el Diagrama 8B.

• Para actar los nombres de entrada por defecto, simplemente seleccione y teclee en el campo de Nombre de entrada.
• Define una entrada mono o stereo eligiendo la opción apropiada. El definir una entrada stereo reducirá al número total de entradas individuales disponibles.
• Elje una opción de sensibilidad de entrada del menú desplegable Sensitivity dispone de las opciones - 14dB, 4dB, 10dB y xMicrophonex. Generamente, las opciones - 14dB o 4dB son adacuidas para unidada fuente de audie profesional con asizos balsopadas, microtras que la opción - 10dB as más apropieda para fuentes de audie no-proce con salices no balancecidas. La opción microphone ofrece una sensibilidad significativamente mayor, requería para los microfones.

NOTA

Solo los micrónos dinámicos son adecuados para la conexión. No dispone de alimentación fantasima para micrónos de condensador.

- Si es necesario, ajuste la ganancia de entrada utilizando el control desilizante a los ioros arriba/abajo. El ajuste de ganancia ha sido diseñado para ser utilizado para un ajuste precio del nivel de salida después del ajuste inicial.

Diagrama 8K

Esquema de flujo de señal del amplificador
118119

8.8 Configuración y ruteo de zonas

Abra el ascentario de configuración y elija la pestaña Zone. La pestaña Zone aparece en el Diagrama 8C.

• Elje la zona e configuran. El número de zonas disponibles y su formato de cara (astero o mono) dependerá de la configuración de entrada del amplificador y del modo de salida (o 7 o Hi 7). Por ejemplo, un amplificador de dos salidas puede tenan las siguientes configuraciones de zona:
• 1x zona Lo-Z stereo
  • 2 x zones Lo-Z mono
• 1x zona Lo Z BTL mono
• Asigne un nombre a las zones tecreándolo en el campo de Nombre de la zona
• Ajuste el volumen de la zona si es necesario por medio del control dealizante
• Dahna una zona mono a stereo eligiende la apción apropieda. El definir una zona stereo reduciré el número total de zona disponibles
• Espacifique una entrada para la zona selecciónándola en el monú desplagaba. El elegir una entrada stereo para una zona mono sumará automáticamente los canales stereo e mono.

NOTAS

Cuando este configurado en el modo Lo-Z STL o Hi-Z, el amplificador AMP-2500 DSP funcionará en el modo puente o contigada en el que será combinada la salida de dos canales. Esto saginía que el número de canales de salida disponibles en estos modos será la mitad del disponible en el modo Lo-Z.

Las señales mono pueden ser mono en origen, creadas combinando los canales ¿quierdo y derecho de una señal stereo (mono sumedo) o trastando los canales izquierdo y corsoa de una señal storro de forma independiente (mono dividido).

8.9 Configuración y conexión GPIO

El amplificador AXP-2500 OSP dispone de un conectar GPIO que permite el control remoto de las funciones de volumen, modo de apera, anulación (muta) y disparo. La las funciones de las puntas del conectar GPIO aparacen en el menú de ajustes GPIO ilustrado en el Diagrama 8L. La conexión del control de volumen remoto con base en 3H10 y al modo de apera/ayulation aparacen en el Diagrama 8M y el Diagrama 8N representants.

NOTAS

El conector GPIO no debe ser usado para ningún otro propósito distinto a los especificados. Un uso incorrecto del GPIO puede dar lugar a daña en el ampliñador.

Debe usar cable blindado al conectar interruptores de espera (standby) y potenciómetros a través de BPIC.

La punta 6 de GPIO tiene una baja impedancia do salida y puede afracor un ampanojo máximo do 10 mA.

La punta 1 y 3 del CPLO ofrecen conexiones a tierra. La punta 1 esta conectada directamenta al cheque del amplificador. La punta 5 esta

conectada al chasis a través de una resistencia de 220 ohmios. La conexión de «tierra suave» de la punta 3 esté pensada para la gestión de los bujos de tierra que pueden causar un zumbido audible.

Diagrama 8M

Conexiones de potenciómetro para control remoto de volumen via CPIC.

Diagrama BL

Merú de ajustes GPIO del AMP CONFIGURATOR

Conexiones para interruptor de espera/subación remoto via GPID.

NOTA

El diagrama 6- ilustra el uso del oanactor GPIO

9. Especificaciones técnicas

Rango de frecueroias 12° 12' - 120° 12'
(+/- 0,5 dB, carga de 8 Ω, 0 dB por debajo de la potencia nominal

Conexiones de entrada 4x Aralógico no balancosco, RCA 4x Aralípica malvenada, correntes E. arvaldansk 1x B/POIF, RCA

Impedancia de entrada EJ krobenos

Candelas de salida 2 x atavacca Lo Z (4 18 a)rical 1 x alange/ H-7 (20V / 100V) 1x digital8/PDIF ROA

Sección transversal máxima del cable 25 mm² / AW9 14 (standard Euroblock/ Phoenix) del altavos

Potencia de salida a 2 ohmios 2 x 500 W (SE) * (IGTL)

Potencia de salida a 4 ohmios 2 x 500 W (SE) 1 x 1000 W (BIL)

Potencia de salida a 8 olmios 2×250 W (SE) 1×1000 W (CTL)

Potencia de salida a 70 V 1 x 1000 W (STL)

Potencia de salida a 100 V 1 x 1000 W (DT)

Potencia total del sistema 1000 V

Voltaje de salida 4h Vrms [H] = 50 Vrms [K-1] 2) /100V [H-/7]

Circuito de salida UVASS® Clase D: moduzada PWM de ancho de hando completo con distorción ultracipo

Relación señal/ruido

105 m³ (medición 4, 20 Hz - 20 kHz, carga de 0 Ω)

THD+N (tiploo) <0.05 % 120 Hz 20 kHz, range de 6.0.3 dB ou database de potencia modal

Otras características:

Procesión de CIC Procesión porra a substarcer Procesión contra a recalentamiento Procesión de solvocarga Posibilidad de momento en unbastidor

Fuente de alimentación Fuente de alimentación conmutado universal UPEC™ con corrección del factor de potencia (UPEC) y concertador de caustre

Temperatura de funcionamiento 0 - 40° C

Voltaje/emperejo de funcionamiento Saida de corriente universal 100 V-240 V, 50 Hz-60 Hz

Voltaje de alimentación S.1112 @ 390 Vac y 280 Vac Consumo en experta <0.5 W

Dimensiones exteriores (Al. x An. x Pr.) 80 × 440 × 320 mm 848 × 17,82 × 12,80 pu pu base

Peso 15 kg 10 lb Peso embalado 7,5 kg 18.5 lb Accesorios 2a Corteos de encerrada bocorranta de dos centiles de Corretora de calida de atoviz de dos canes to Corteos (22-43) 1a Celda de minimaestración de Peso da gome aditivos 2a nezo para montaje en rock (instolace)

Acesorios Opoionales DALI CONNECT 3C F222G (cabie de altavoz) DALI CONNECT 3C F236G (cable de altavoz)

→EC modo de salida convencional de terminación Único →DTL: modo de salida de carga ligado en puerto

DALI

达尼 PHANTOM CI AMP-2500 DSP

安装指南/用户手册
