| 产品类型 | 嵌入式音频放大器（定制安装） |
| 品牌 | DALI |
| 型号 | Phantom CI AMP-2500 DSP |
| 尺寸（高 x 宽 x 深） | 88 x 440 x 320 毫米（2U 机架） |
| 净重 | 5.6 公斤 |
| 电源 | 100-240 伏交流电，50/60 赫兹，通用型，带功率因数校正 |
| 待机功耗 | < 0.5 瓦 |
| 输出功率（立体声，4 Ω） | 2 x 500 瓦 |
| 输出功率（单声道 BTL，8 Ω） | 1 x 1000 瓦 |
| 声道数 | 2（可配置为立体声、单声道、Hi-Z 或 BTL） |
| 模拟输入 | 4 路平衡（Euroblock）+ 4 路非平衡（RCA） |
| 数字输入 | 1 路立体声 S/PDIF（RCA） |
| 扬声器输出 | 2 通道，使用 Euroblock 连接器（最大 2.5 mm²） |
| 网络连接 | 以太网（RJ45）和 WiFi（接入点或客户端） |
| 配置界面 | 通过浏览器的网页界面（DALI PHANTOM CI AMP CONFIGURATOR） |
| DSP 功能 | 音箱配置文件、参数均衡器、分频器、延时、限制器、FIR、输入/输出路由 |
| 外部控制 | GPIO（音量、待机、静音、12V 触发） |
| 保护功能 | 短路、过压、过热、削波 |
| 工作温度 | 0 °C 至 40 °C |
| 包含附件 | 电源线、Euroblock 连接器（输入、输出、GPIO）、4 个粘性脚垫 |
| 清洁 | 使用干燥柔软的布。请勿使用液体或喷雾。 |
| 可维修性 | 请咨询合格的技术人员。用户不可自行修理任何部件。 |
| 保修（仅供参考） | 2 年（依据当地法规） |
常见问题 - Phantom CI AMP-2500 DSP Dali
用户关于以下问题的提问 Phantom CI AMP-2500 DSP Dali
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 音频放大器 免费PDF格式！查找您的手册 Phantom CI AMP-2500 DSP - Dali 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Phantom CI AMP-2500 DSP 品牌 Dali.
用户手册 Phantom CI AMP-2500 DSP Dali
四、公司及本公司董事会秘书及财务总监对证券事务所的业务工作
TALFCGNNFCTHSCITPncl(###-###)
安装和使用放大器前，请阅读以下重要技术、安全与环保须知。
技术须知
我们采取了各种合理的设计和工程措施，确保这致式人群在预定用途和环境中将具有满意的详情。我们还将提供适当安排，满足客户的所有合理需求和集中。在这种安排取决于适合语境以下规定：
具体保修条款由放大器经销商负责。
安全与环境须知
注意：三角形内带箭头的闪电符号旨在起始用户，产品外壳存在人组成的“总线”电压，电压大小可能足以对人构成触电危险。
注意：每边三角形内的感叹号旨在提醒用户注意本手册中的重要安全、操作和维护说明。
警告！请勿让本设备淋雨或受潮，以防发生火灾或触电。
环境温度注意事项：如需在密闭设施或多机架设施中操作本设备，则内部环境工作温度可能超过外部环境温度。在这种情况下，必须确保设备不超过公布的最高工作温度。
通风减少：确保机架或其他封闭设施不会限制设备安全可靠运行所需的冷却气流。
2类接线：音箱端子上有高压悬露。触底未绝缘的端子或接线可能会导致不适应。
重要安全说明
-
股票这些说明。
-
信函此声明，
-
让数的石墨生，
-
信邦所有说明。
-
清洁在靠近水的地方使用不浪费。
-
情勿将设备浸入水或其他液体中。
-
请勿在设备表面、附注或内部使用任何仪器观测剂、清洁剂、消毒剂或熏蒸剂。
B. 只能用工作清洁。
-
请勿和某些问题，按照制造商的说明进行安装。
-
消勿在暖气片、暖气止风口、火炉或其他产生热量的设备（包头放大器）等热源附近安装本设备。
-
为了降低配电风险，主测线应连接到带有保护接地连接的主测频率。
-
将勿破坏损坏或滑动损坏的安全效果。损坏插头有两个遮片其中一个比另一个宽，用纸型插入有两个插片，另外还有一个密封插片。损坏插头的视片和按电型插头的按电箔片为您提供安全保养。可是提供的插头无法插入您使用的插座，请咨询电工，更换其他的频率。
-
压计线路或开关电源线，尤其是插入、挂车和连带设备处的串线。
-
按下设备先出调加拉电电源线，而是扭住插头。
-
仅使用制造商指定的软件或配件。
-
请向中或长时不使用时，请按下本设备的插头。
-
请将所有造价与项支山有两的旧服务人员完成。设备损坏时需进行维修，例如电磁波或排头损坏，液体出入设备或物体插入设备，设备淋浴或受潮，不能正常工作或浪费。
-
已端连接和交流中测插头为交流中测断开装置，应安排在能够动时接触到的地方。
-
遵守所有适用的本地法规。
-
如对实体设备要求与任何疑问或问题，请咨询有风险的专业人员。
环保声明
本产品符合国际综合，包括但不限于《关于限制在电子电气设备中使用某些有害成分的指令》(PoH)、《化学品注册、评估、许可和限制》(REACH)和《根据电子电气设备指令》(WEEE)，该咨询与采购物处理部门，获取关于如何要求回收和处理本产品的指导。
目录
1.简介
2.概述
3.包装清单
4.安装
5.初始配置
6.连接
7.运行
8.高级配置
1.简介
126
127
128
129
130
134
140
162
达尼 PHANTOM CLAMP 2500 DSP 放大器旨在为所有达尼 PHANTOM 定制安装音箱和重低音响喇叭提供高性能和可配置音频功率放大功能，还可用来驱动传统的达尼天源高保真音箱。
(二)交易对方
130
134
140
142
130 134 140 142
2.概述
AMP 2500 DSP 是一改全机架宽 2U 双通道功率放大器，每个通道的锁定功率为 500 瓦。该放大器可同时驱动多选四台定位 CISUB S-100 重低音喇叭或一两台前置或环绕声道音响。AMP 2500 DSP 提供四个模拟输入和一个立体声 S/PDIF 数字输入。
AMF-2500 DSP 全面配备 DSP（数字信号处理）功能，可通过达尼 PHANTOM CLAMP CONFIGURATOR 进行配置，并提供针对各个达尼音箱型号的特定功能配置文件。
AMF-2500 DSP 默认使用已安装的达尼 PHANTOM IW SUB S-100 功能配置文件进行设置。本手册第 5 节介绍了如何安装其他可选音箱的配置文件。达尼 AMP-2500 DSP 针对其自音箱的功能配置文件可从 dali-speakers.com 下载
2.1 达尼 PHANTOM CI AMP CONFIGURATOR
达尼 PHANTOM CLAMP-2500 DSP 提供基于 DSP 的全面配置菜单，可通过达尼 PHANTOM CLAMP CONFIGURATOR 网页界面访问。
将 AMP-2500 DSP 连接到有线（以太网）或无线 (WIFI) 网络后，可直接从配置设备（如智能手机或计算机）访问 AMP CONFIGURATOR 界面，还可通过网络路由器或交换机访问。
AMP CONFIGURATOR 运算音箱配置文件、输入、输出和一般设置，本手册第5节和第8节与详细介绍。第5.2节介绍了如何将AMP-2500 DSP连接到有线或无线配置设备或网络。
2.2 放大器连接与功率切换
AMP-2500 DSP 的信号输入和输出连接通过 RCA 红机接头和欧式接线端子完成。GPIO（通用输入/输出）欧式接线端子支持放大器某些功能的外部控制，以及无线网络连接和 RJ6 接口以入网连接。线缆接头和连接方法见本手册第 6 节中的描述和图示。GPIO 接口的连接和使用说明见第 5.5 节。
AMP-2500 DSP 放入器的前面板上装有电源按钮，按一次即可打开或关闭放入器。放入器的电源管理行为可通过“Control”（控制）网页界面上的 Settings（设置）菜单进行配置，见本手册第 5 节。
2.3 固件
木手册介绍了运行固件版本1.3.3的AMP-0500 DSP放大器的特征、功能和用户界面。
强烈建议在使用初期检查放大器安装的固件版本，之后定期检查。如果有固件更新，应将放大器更新视为优先事项。
在AMP CONFIGURATOR网页界面上的 Settings（“设备”）菜单中选择 Device（设备）选项，即可放大器安装的因件。可通过以下网站检查因件版本和下载因件：dali-speakers.com
3.包装清单
AMP 2500 DSP 放大器使用纸板箱装运，箱内包含放大器单元、配件、一箱适用于销售区域的电源线和一个文档包。完整清单如下图所示。
1x GPIO 插入接头
1x 电源线
4x 粘性橡胶支周
4.安装
4.1 放大器的位置

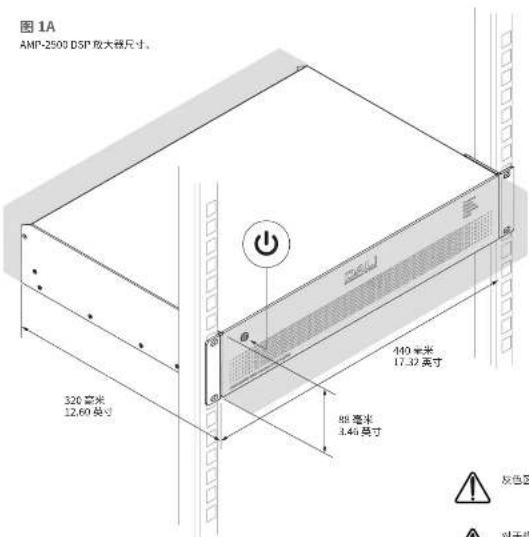

AMF-2500 DSP 放大器转运时附有机架“工”，主要用于标示论部件安装方式，放大器的前后方都要留有供气流通过（19 买寸）设备机架安装。
如果不安装在设备机架上，可以将AMP-7500 DSP放大器独立摆放在平滑的表面上。防附的料性橡胶支脚用于这种方式。如果需要，可拧开六个固定螺钉（每边三个）来拆下机架目。
5.初始配置
开始 AMP-2500 DSP 放大器的输入、输出或 GPIO 连接前，需要针对要使用的音箱，对放大器进行适当配置或安装相应的功能配置文件。
AMP 2500 DSP 默认使用已安装的达尼 PHANTOM IW SUB S-100 重铬含吸附功能配置文件进行配置。如果删除或修改 IW SUB S-100 配置文件，或安装其他达尼合格的配置文件，需要将 AMP 2500 DSP 放大器连接到电源并开机，然后连接 TCP/IP 网络或直接连接到配备设备，以便访问达尼 CLAMP CONFIGURATOR 网页界面。
注意
如果无需访问 AMP CONFIGURATOR，请跳转至本手册第 6 节了解有关音频信号和 W SUBS 100 重低音频的连接的指导。但是，无论在何种情况下，都建议建立 AMP CONFIGURATOR 的网络访问。
5.1 连接电源
AMP-2500 DSP 放入器采用功率因数校正通用电源，可使用 100V AC 至 240V AC、50/60Hz 的电源输入电压。使用铂的电源线将放大器连接到电源。
按前面板上的电源按钮打开放大器。短暂延迟后，前面板的“Status”（状态）指示灯会亮绿色。
5.2 放大器网络连接
AMP-2500 DSP 放大器通过达尼 PHANTOM CHAMP CONFIGURATOR 网页界面进行配置。要进入配置菜单，AMP-2500 DSP 放大器必须与配置设备连接到同一网络，还可购买 WIFI 或以大网直接连接到配置设备。配置设备可以是智能手机、平板电脑或计算机。
5.2.1 有线（以太网）连接
要使用有线连接（以太网）将AMP-2500 DSP放大器连接到TCP/IP网络或直接连接到配置设备，请按以下步骤操作。
- 使用以太网线缆和 AMP-2500 DSP 放大器后面板上的 Network Control（网络控制）插孔连接至网缆路由器或交换机上的空闲插孔，或直接连接至配有以太网接口的笔记本电脑或台式计算机。
- 将 AMP-2500 DSP 放大器连接到电源并开机后，前面板的 Network（网络）指示灯会亮绿色，表示放大器具有网络连接。
- AMP-2500 DSP 放大器的默认局域网 IP 地址为 192.168.64.10。将笔记本电脑或台式计算机配置为同一 IP 范围内的固定 IP 地址，如 192.168.64.10，子网掩码为 255.255.255.0（或前缀 24），并将 “Gateway” 关）设置为 192.168.64.1。
- 打开智能手机，平板电脑或计算机的网页浏览器，输入IP地址：http://192.168.64.100.达尼PHANTOM/CAMP CONFIGURATOR网页界面将会打开，可根据需要进行放大器配置。
注意：
如果需要，可以将 ANP-2500 DSP 放大器配置为使用 DHCP 进行网络连接。然而，使用 DHCP 的 ANP-2500 DSP 放大器关机后开到时，TCP/IP 网络路由器可能会为其分配另一个 IP 地址，导致无法通过之前的 IP 地址访问其配置页面。如果发生这种情况，可以使用网络扫描应用和传输来驱动您的 IP 地址。可在 ANP CONFIGURATION4 的 Settings（设置）菜单中找到“DHCP”和“固定 IP 地址”选项设置，见本页第 8 节。
5.2.2 无线 (WiFi) 连接
要使用无线连接 (WiFi) 将 AMP-2500 DSP 放入器连接到 TCP/IP 网络或直接连接到配置设备，请按以下步骤操作。
-
将 AMP 2500 DSP 放大器连接到电池并开机后，前面板的 WiFi 指示灯会亮绿色，表示 WiFi 可用。
-
使用移动设备、笔记本电脑或台式设备搜索可用的 WIFI 网络。使用密码“password”连接到“AMP-2500 DSP（产品序列号）”。放大器序列号见后面板。
-
打开智能手机、平板电脑或计算机的网页浏览器，输入IP地址：192.168.4.1。达尼PHANTOM CLAMP CONFIGURATOR网页界面将会打开，可根据需要进行放大器配置。
-
如果将将放大器连接到另一个 WIFI 网络，请选择 AMP CONFIGURATOR 上的 Settings（设置）选项卡，然后选择 WiFi > WiFi Mode > Client（WIFI > WIFI 模式 > 客户端），将放大器配置为连接指定的 WIFI 网络。连接时需要 WIFI 网络名称和密码。
强烈建议在初次建立无线连接后更改 AMP-2500 DSP 放大器的接入点 WIFI 密码。
5.3 达尼 PHANTOM CI AMP CONFIGURATOR
在通过网络连接到AMP 2500 DSP 放大器的网页浏览器中打开IP地址192.168.64.10后，会显示达尼PHANTOM CHAMP CONFIGURATOR网页界面的Dashboard（控制面板），如图5A所示。Dashboard（控制面板）是AMP CONFIGURATOR的“首页”，可以从该页面访问所有其他配置选项。
Dashboard（控制面板）显示放大器的状态、输出区域和配置菜单选项卡。还可以访问支持达尼音箱或重低音响机配置文件管理的功能。下文有详细介绍。
注意：
本手册第8节介绍了如何使用AMP CONFIGURATOR进行放大器的高级记者。
5.3.1 标准功能配置文件、备份与恢复
AMP 2500 DSP 与邻居定制安装嵌入式音箱或重低音响引起使用时，需要安装正确的功能配置文件。功能配置文件的安装步骤如下所述。
- 使用网页浏览器应用程序打开达层 PHANTOM CIAMP CONFIGURATOR，从 Dashboard（控制面板）中选择 Settings（设置），然后选择 Backup & Restore（备份与恢复）选项。
- 选择 Backup & Restore（备份与恢复）选项将打开 Backup & Restore（备份与恢复）菜单，并提供从配置文件恢复放大器设置的选项。该文件包含相应的功能配置文件数据。
注意：
如果要删除默认配置文件IN SUBS 100重低音制，请选择“RESET”（重复）选项。放大器将恢复到天安装功能配置文件的单线状态。
- 选择 Restore Setup from file（从文件恢复设置）将打开一个对话框，可以选择之前下载的配置文件。选择 Select restore file（选择恢复文件），找到相应的文件后选择 Restore（恢复）选项。创建文件将会上传，并对需要使用的音箱或更低音响时将放大器自动重置正确配置。
注意
如果还未下载相应的配置文件，可从call-speakers.com下载
- 安装完相应的功能配置文件后，建议关闭放大器后再进行输入、输出和 GPIO 连接。
注意
请勿勾选“Restore Network Settings”（恢复网络设置）复选框。
图 5A

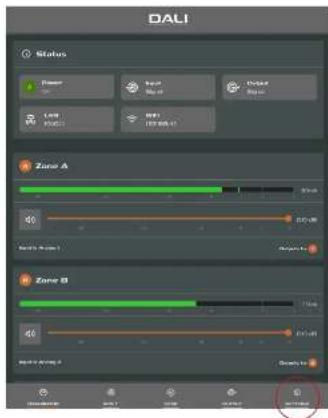

AMP CONFIGURATOR 的 Dashboard（控制面板）屏幕。
AMP CONFIGURATOR 的 Settings（设备）菜单。

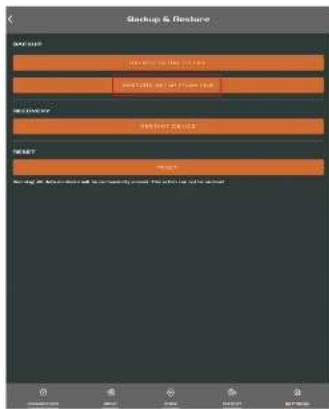

AMP CONFIGURATOR 的 Backup & Restore（备份与恢复）菜单。
图 5D
AMP CONFIGURATOR 的 Backup & Restore（备份与恢复）菜单。
达尼 PHANTOM CLAMP 2500 DSP 放大器后面板的连接如图 6A 所示。
6.1 电源连接与开关
AMP-2500 DSP 放大器采用功率因数校正通用电源，可使用 100V AC 至 240V AC、50/60Hz 的电源输入电压。使用放大器随附的电源线。按一次面板上的电源按钮即可打开或关闭放大器。
6.2 放大器输入连接
AMP-2500 DSP 放大器提供四个平衡或非平衡模拟音频输入接口和一个立体声 S/PDIF 数字音频输入接口。生意输入通道均可路由至任意输出通道。输入路由选项可到达过层 PHANTOM CLAMP CONFIGURATOR 网页界面进行配置。见本手册第 8 节。
模拟输入
AMP-2500 DSP 模拟输入为线路电平格式，在所有输出模式下默认输入灵敏度为 +4dBu（全输出电压摆幅/灵敏度）。在不发生前缀的情况下，输入接口最高可处理 +24dBu 的信号，具体取决于所选灵敏度。输入灵敏度选项可通过 AMP CONFIGURATOR 网页界面的 Input（输入）选项卡进行设置。则本手册第 8 节。
放大器的平衡输入通过“双式接线端子”公接头连接。图6D显示了如何将接线连接到相应的输入母接头。
放大器的非平衡输入通过与平衡输入并联的 RCA 唱机插孔连接。
数字输入
AMP-2500 DSP S/PDIF 立体由数字音频输入通过 “DIGITALIN”（数字输入）中的 RCA 塑机插孔连接。S/PDIF 输入默认连接到放大器安装区域 1（左侧）和 2（右侧）。
数字输出
AMP-2500 DSP S/PDIF 立体声数字音频输出通过 “DIGITAL OUT” （数字输出）中的 RCA 唱机插孔连接。默认情况下，S/PDIF 输出信号反映的是放大器安装区域 1 和 2 的输入，适用于菊花梳式连接的 AMP-2500 DSP 放大器。
注意：
S/PDT连接应始终使用数字音频专用的75欧RCA唱机，线缆。标准唱机线缆虽然可用，但可能无法达到最优性能。
注意：
S/PDF 输出电平默认设置为 10dB，可减少下游输入到波的可能性。
图6A

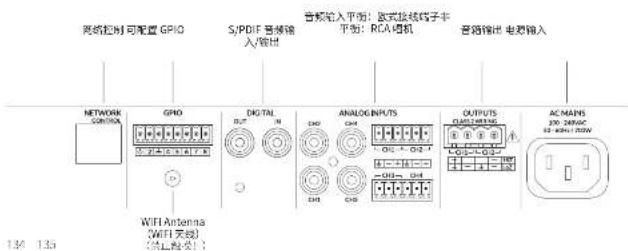

AMP-2500 DSP 后面板连接。
6.3 音箱连接
AMP 2500 DSP 放大器与音箱之间通过“欧式接线端子”公接头连接。在整个安装过程中都应确保音箱的正负极连接正确：
连接传统 Lo-Z（低阻抗）音箱时，放大器的正极 (+) 接线端子应始终与音箱的正极接线端子相连，负极 (-) 接线端子应始终与音箱的负极接线端子相连。
连接 Hi-Z（高阻抗）或 BTL（桥接负载）音箱时，两根音箱导线应连接在输出 1 的正极 (+) 接线端子和输出 2 的负极接线端子 (-) 之间。
注意：
H-2（高阻抗）和BTL（焊接负载）高阻连接通常与家庭音响系统无关，高费用到专业知识，因此只能由具备相应资质的音响师来完成。
输出模式选项（Lo-Z或HI-Z）可通过AMP
CONFIGURATOR 上的 Output（输出）选项卡进行配置。见本手册第8节。

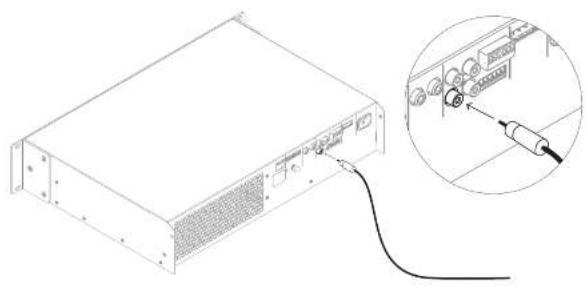

图 6E 显示了如何将线缆连接到随时的输出回接头。
6.4 重低音喇叭连接选项
AMP-2500 DSP 可以驱动各种达尼 PHANTOM 定制安装音箱，但默认使用已安装的达尼 PHANTOM I/W SUBS-100 重低音响功能配置文件进行设置。
一台AMP 2500 DSP 放大器可驱动多达四台 IW SUB S 100 重铬高喇叭。对于包含一台、两台或四台重铬高喇叭的系统，推荐的连接方案如图 6B 所示。
注意
放大器的默认输入和输出路由如图 6B 所示。可通过 AMP CONFIGURATOR 配置可选输入和输出路由。输入和输出路由的相关信息见本手册第 8 节。
图 6B
AMP-2500 DSP 与 IW SUB S-100 的连接方案。
AMP 2500 DSP 的音箱连接线频应选择能体现安装类型的合适规格。相邻的表格给出了 Lo Z 模式下线模小于 0.5dB 以及 Hi-Z 模式下线模小于 1.0dB 时的合适线频和最大线频长度。
6.6 GPIO 连接
如需 AMP-2500 DSP 的任何 GPIO 功能，需要将继续连接到随附的 GPIO 接口。图 6F 显示了如何将线缆连接到 GPIO 接口。
6.7 网络连接
AMP-2500 DSP 放大器是一种 TCP/IP 网络连接设备，通过网页界面进行配置。提供有线（以太网）和无线(WIFI)连接选项。本手册第 5 节介绍了如何将 AMP-2500 DSP 放大器连接到 TCP/IP 网络。
注意
随附的“欧式接线端子”音箱接头可连接按截面积最大为2.5mm²(14号)的音箱线。
线权表
1p 2 安装，0.5dB 系统，2Ω、4Ω 和 8Ω 负载。
| 线迹锚固面积/mm2 | 线程(AWG) | 最大线段长度(米,2Ω负载) | 最大线段长度(米,4Ω负载) | 最大线段长度(米,8Ω负载) |
| 0.75 | ≈18 | 不适用 | 5 | 10 |
| 1.5 | ≈16 | 5 | 10 | 20 |
| 2.5 | ≈14 | 8 | 17 | 35 |
| 4.0 | ≈12 | 14 | 28 | 55 |
线规表
70V Hi-Z 安装，1.0dB 装威 20 台音箱均匀分布。
| 线缆规格面积[mm2] | _H (AWC) | 线缆最大长度(米),(每通道1000W) | 线缆最大长度(米),(每通道1200W) |
| 0.75 | ≈18 | 25 | 20 |
| 1.5 | ≈16 | 50 | 40 |
| 2.3 | =14 | 80 | 60 |
| 3.5 | ≈12 | 125 | 100 |
线规表
100V Hi-Z 安装，1.0dB 素纹 20 台音箱均匀分布。
| 线缆端面面积[mm2] | 线缆[MPa] | 线缆最大长度(米),(每道近1000W) | 线缆最大长度(米),(每道近1500W) |
| 0.75 | =18 | 50 | 30 |
| 1.5 | ≈16 | 100 | 60 |
| 2.0 | ≈14 | 160 | 100 |
| 3.5 | =12 | 250 | 160 |
除“CLASS 2 WIRING”(2 类接线)文字外, 放大器输出端子旁边印刷的感叹号旨在提醒用户存在危险电压风险。可能带来风险的输出接头标有感叹号。打开放大器后禁止触摸输出端子。所有连接都要在放大器关闭时进行。
图6C
非平衡板块输入线缆连接：

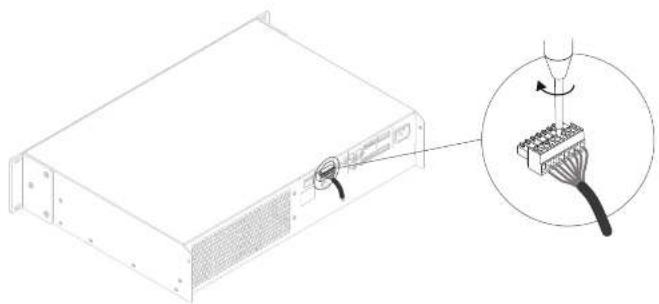

图6F

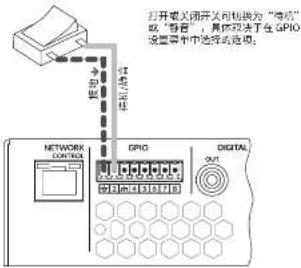

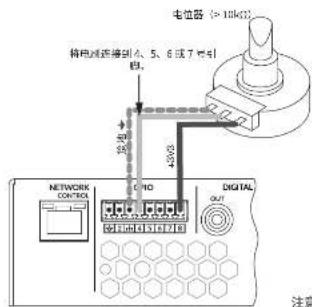

GPIO 线络连接。
完成所有连接并选择好配置选项后，AMP 2500 DSP 放大器就可以使用了。如果任意输入站了出现 -60dB 以上的输入信号，前面板上的 “Input”（输入）和 “Standby”（示灯会夹绿色，表示放大器正常运行。任何相连的音频都能播放音频。
注意
在默认情况下，AMP-2500 DSP 放大器不会从待机模式切换，除非存在输入信号或收到网络“ON”命令，或者有人操作了外部待机开关（或 12V 驱发器）。可通过 AMP CONFIGURATOR “Settings”（设置）选项卡中的 “Power Management”（电源管理）菜单可置待机行为。
如果持续5分钟没有输入信号，放大器输出将会静合。如果任意输入数字超过15分钟没有输入信号，放大器将自动切换到待机模式。可通过AMP CONFIGURATOR上的Settings（设置）选项卡选择其他待机和静音延迟时间。放大器冷却风扇的速度由温度控制。放大器进入待机模式后，风扇将会关闭。

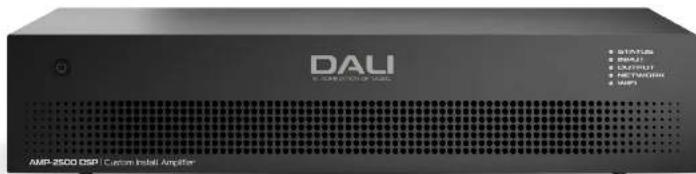

7.1 前面板指示灯
FAM8-2500 DSP 放大器通过点亮前面板指示灯来指示以下运行状态：
STATUS(状态)
关 电源断开
绿色 放大器运行
闪烁绿色 待机模式
- 黄色 GPIO 触发待机模式
INPUT(输入)
○ 关 无输入信号
绿色 一个或多个输入端子有信号
- 黄色 一个或多个输入端了发生信号/数码/
OUTPUT(输出)
○ 关 无输入信号
绿色 一个或多个输出端子有信号
- 黄色 一个就多个输出端了发生信号原幅/凹波
- 红色 一个或多个通道对处于过载/保护模式。
NETWORK(网络)
关 未检测到以太网
- 绿色 检测到以太网
WIFI
○ 关 WiFi 已停用
绿色 WIFI 已启用
7.2 重置为默认设置
AMP-2500 DSP 放入器可通过 AMP CONFIGURATOR 上的 Settings（设置）选项卡或前面板电源按钮恢复默认设置。
要使用向面板电源按钮重置放大器，请遵循以下步骤：
- 断开放大器的电源连接。
- 长板前直板电源按钮，同时重新连接电源。
- 放大器重启时，继续按住前面板电源按钮3到5秒。
放大器将以其系统状态时的所有设置重新启动。所有之前配置的设置或功能配置文件数据都将删除。
8.高级配置
除了安装本手册第5.3节介绍的达尼功能配置文件外，还可以对达尼PHANTOMCIAMP2500DSP进行更多配置，以满足各种更高级的安装需求。以下是高级配置选项的详细说明。
AMP-2500 DSP 高级配置参数的调整需要用到专业知识，因此只能由具备相应资质的音响师来完成。
首先将AMP-2500 DSP连接到联网设备，如智能手机、平板电脑或计算机。在联网设备上打开网页浏览器，进入达尼PHANTOM CTAMP CONFIGURATOR网页界面。将会显示图8A所示的AMP CONFIGURATOR Dashboard（控制面板）。
注意
AMP-2500 DSP 的网络连接方法见本手册第 5.2 卷。
Dashboard（控制面板）显示放大器的状态、输出区域和配置菜单选项卡，还可以即时访问音量控制。以下将介绍每个配置菜单选项卡下提供的高级功能。
8.1 AMP CONFIGURATOR 的 “Input” （输入）选项卡
Input（输入）选项卡支持每个放大器输入通道的命名单声道/立体声选择、灵敏度和增益调整，通过 Input（输入）选项卡，还可以开启或关闭用于系统测试和设置的内部粉红噪声源并进行增益调整。Input（输入）选项卡如图 8B 所示。
注意
调整输入增益时，输入电平应保持绿色。如果显示红色，则应降低输入增益。
图8A
142
8.2 "Zone" （区域）选项卡
注意
通过 Zone（区域）选项卡可以对安装区域进行定义和命名，还可以访问更多子菜单。例如，区域可以是矢意区或用异。压缩网络设置得起低，高音量和低音量之间的差异就邻区，也可以是家中的不同房间。在“Zone”（区域）选项卡最小。使用压缩时，可能需要调高区域的整体音量。默认的所有意见中，突出显示应向上方的其中一个区域标出符。参数适用于大多数安装。
(A 或 B) 即可选择要配置的安装区域。Zone（区域）选项卡如图 8C 所示。
- Source（音频源）菜单支持将输入分配给各区域。

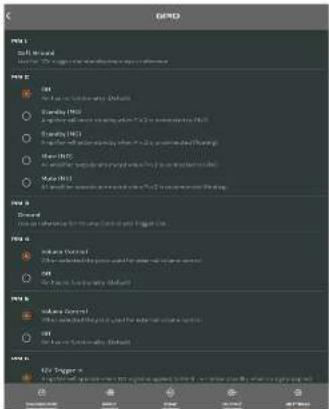

- GPIO Volume Control (GPIO 音量控制) 选项支持将外部音量控制应用于各个区域。GPIO 配置菜单可在 Settings（设置）选项卡下找到。
- Compressor（压缩器）选项支持将默认或自定义信号压缩应用于各个安装区域。
图8C

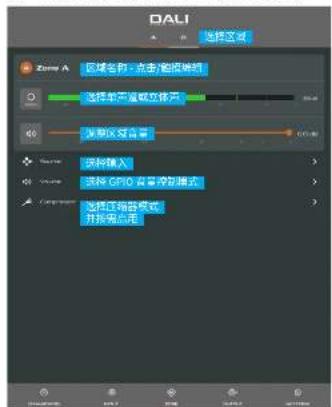

AMP CONFIGURATOR 的 Zone（区域）选项卡屏幕。
143
图8D

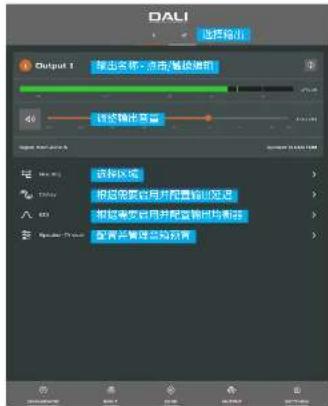

AVP CONFIGURATOR Output (输出) 选项卡屏
8.3 "Output" （输出）选项卡
通过 Output（输出）选项卡可以对首箱输出进行命名，还可以访问更多了菜单。在 Output（输出）选项卡的所有菜单中，突出显示屏幕上方的其中一个输出标识符（1或2），即可选择要配置的放大器输出。Output（输出）选项卡还支持远程、导出、导入或清除 Speaker Preset（首箱配置）配置。Output（输出）选项卡如图 8D 所示。
- Routing（路由）菜单支持将区域分配给各个放大器输出。
Delay（延迟）菜单支持将延迟应用于各个放大器输出。 - Speaker EQ（音律均衡器）菜单支持将参数均衡应用于各个放大器输出。针对某个放大器输出配置的均衡器设置可以复制并应用于其他输出。
- 通过 Speaker Preset（含箱预置）菜单可以调整一组音箱参数，还可以创建音箱预置配置。
- 音箱预置可以简单地应用于选定的放大器输出，还可以导入、从库中选择、导出或清除。设置配置可包含第7.3.4节中的任意或全部参数，可将其满足以防意外更改。图8E至8H显示了如何应用音箱预告。
- 可以导入第三方提供的用于特定音箱的“Speaker Preset”（音箱预置）数据，并将其应用于放大器输出。要导入音箱预置参数，请按以下步骤说明和图示操作。
图8E

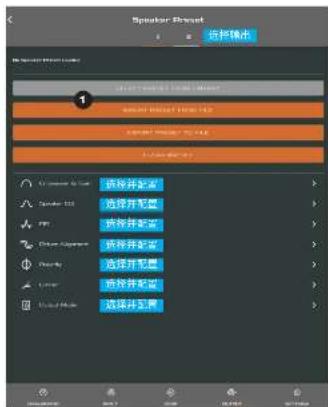

AVP CONFIGURATOR Speaker Preset（盲在预置）分数。
图8F

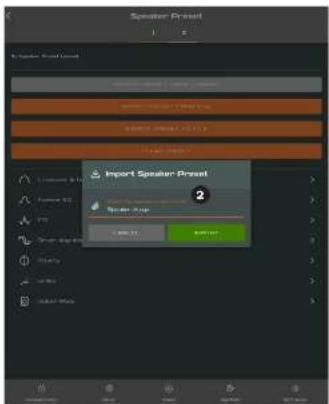

AMP CONFIGURATOR Speaker Preset (盲箱数量) 导入。
1 从 Speaker Preset（含箱预置）菜单中选择 IMPORT PRESET FROM FILE（从文件中导入预置）或 SELECT PRESET FROM LIBRARY（从库中选择预置）选项。如果未显示导入选项，请选择 CLEAR（清除）删除所有现有含箱预置数据。
2 从库中或电脑文件夹中选择适当的“zcp”格式菜单，预置数据文件并导入。一旦文件导入完成，预置数据机会应用于选定的放大器输出。
3 如需更改“Speaker Preset”（言稿预置）数据，可过“CUSTOMIZE PRESET”（自定义预置）选项进行自定义。
注意
可配置的输出数量取决于 AMP 2500 DSP 的输入、区域和输出模式配置。
指定为立体声的区域会自动提供三个输出路由选项：Left（左声道）、Right（右声道）或Sum（合并单词道）。合并单词道信号有望通过立体声音频源驱动单声道重低音喇叭。
与功能配置文件不同，AMP-2500 DSP 的合笔预置不包含放大器输入、区域和信号路由参数。
如果未创建音链预置库，则“SELECT PRESFT FROM LIBRARY”（从库中选择预置）选项不可用。音链预置库的创建和管理见第7.5节。
如果导入的“Speaker Preset”（音箱预正）数据文件包含已选定参数，那么这些参数将无法修改。
AMP-2500 DSP 默认装有 SUB S-100 重低音喇叭的正确预置。如需其他预置或自定义预置，请清除当前预置并导入或创建您自己的预置。
图8G
AMP CON-IGUATOR Speaker Preset（盲箱铁道）已停用。
· Crossover & Gain（分配与增益）预置菜单支持将高通或低通分频滤波器和增益调整应用于各个放大器输出。
- Speaker EQ（音箱均衡器）预置菜单支持将参数均衡应用于各个放大器输出。
- FIR 预置菜单支持导入外接高维测量软件生成的基于 FIR（有限脉冲响应）的均衡滤波器系数，并将其应用于各个嵌入器输出。
- Driver Alignment（驱动单元对齐）预置菜单支持将延迟应用于各个放大器输出。
- Polarity（极性）预置菜单支持改变各个放大器输出的极性。
- Limiter（限幅器）预置架台支持料信号限幅应用于各个放大器输出。射频限制、峰值限制和RMS限制可以单独启用，也可以同时启用。峰值限幅器可以设置为自动或自定义参数值。RMS限幅器可调整的默认参数值，但没有自动选项。
- Output Mode（输出模式）预置菜单支持将各个放大器输出关闭或配置为LoZ、HiZ或LoZBIT模式。在Hi-Z模式下，还可以配置高速滤波器并应用于输出。可用输出数量取决于输入设置和区域设置。例如，如果选择LoZ模式，双输出放大器将有两个输出，但如果选择HiZ模式，则只有一个输出。
注意
.csv 和 .txt 格式的 HR 系数文件支持导入。
在自动模式下，峰值限幅器参数会根据“Crossover & Gain”（分频与增益）高通滤波器设置自动调整。
在 LOZBIL（桥接负载）模式下，两条放大器输出通道会合并为一条双功率输出通道。
高滤波器搭配H2模式百能有助于避免低频波路变压器饱和导致大真的可能性。首先将滤波器频率设置为默认值70Hz。如果仍然可听到低频矢真，则逐步增加频率设置伯，直到不再听到失真为止。
8.5 "Settings" （设置）选项卡
Settings（设置）选项卡支持配置各种放大器设置以及记录安达数据。Settings（设置）选项卡支持访问更多了菜单。Settings（设置）选项卡如图81所示。
- System Information（系统信息）菜单提供用于记录安装数据的文本字段。
- Device（设备）菜单记录了放大器的特定信息，如型号和同件版本。在“Device”（设备）菜单下还可以找到同件更新程序和标识符按钮。
- Backup & Restore（备份与恢复）菜单支持将放大器功能配置文件下载到外部存储，还支持当前连接的放大器上传和采用之前保存的配置文件。详细说明第5.3.1节。
- Speaker Library（音箱库）菜单支持音箱预置库管理。可以创建音箱预告文件 (.zcf) 库，还可以导入、编辑或彻底删除现有的库。图 8J 显示了如何创建和管理音箱预置库。
- Power Management（电源管理）菜单支持启用各种自动开机和待机选项。“Power Management”（电源管理）菜单还提供定时静音功能。
- GPIO 菜单支持配置多功能 GPIO 接口引脚。
- LAN(局域网)菜单支持配置和重置有线网络选项及参数。
- WIFI菜单支持配置和重置无线网络选项及参数。
注意
前面板电源开关可覆盖任何电源管理设置。
图81
AMP CONFIGURATOR Settings（设置）选项卡菜单

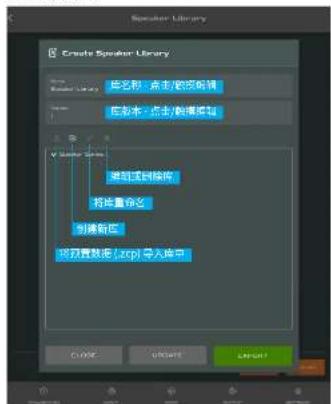

图8J
AMP CONFIGURATOR Settings（设置）选项卡单位 有程序的创建和管理
8.6 设置和信号路由
借助远尼 PHANTOM CLAMP CONFIGURATOR，AMP 2500 DSP 放大器可以灵活选择官频区、信号路由、安装区域和输出模式。输入可以自由分配到安装区域，这些区域可以自由分配到可用的放大器输出，输出有 Lo-Z 和 Hi-Z 两种模式可选。
例如，凭借这种灵活性，可以将不同的输入路由到不同输出区域。
配置输入、区域和转出路由的推荐步骤见以下说明和图示。图8K为一般信号流示意图。
8.7 输入设置
打开配置“Dashboard”（控制面板）并选择Input（输入）选项卡。Input（输入）选项卡如图8B所示。
- 逻辑组默认输入名称，只需选择“Input Name”（输入名称）字段并输入即可。
选择相应选项来定义单声道或立体声输入。定义立体声输入后，可用的离散输入总数将会减少。
从“sensitivity”（灵敏度）下拉菜单中选择一个输入灵敏度选项：14dB、4dB、10dB和“Microphone”（麦克风）可选。一般来说，14dB和14dB选项适用于具有平衡输出的“专业级音频”适硬件，而-10dB选项更适合具有非平衡输出的“消费级音频”适硬件。“Microphone”（麦克风）选项可提供麦克风所高的灵敏度，显著高于其他选项的灵敏度。
注意
只适合连接动图支克风，不提供电容支克风的约集电源。
- 必要时，可使用滑块或向上/向下图标调整输入增益。增益调整适用于初次使用后的输出电平微调。
8.8 区域设置与路由
打开配置“Dashboard”（控制面板）并选择Zone（区域）项卡。Zone（区域）选项卡如图8C所示。
- 选择要配置的区域。可用区域的数量及其通道格式（立体声或单声道）取决于放大器的输入设置和输出模式（Lo Z 或 Hi Z）。例如，双输出放大器可以有以下区域配置：
-1x立体声Lo-Z区域
-2x单声道Lo-Z区域
-1×单声道Hi-7区域
-1x单声道Io-ZRTI区域
- 在 "Zone Name" (区域名称) 字段中输入来命名区域。
- 可根据需要使用滑块调整区域音量。
· 选择相应选项来定义单声道或立体声区域。定义立体声区域后，可用的其他区域总数将会减少。
- 从下拉菜单中选择来指定区域的输入。为单声道区域选择立体声输入后，立体声通道将自动合并为单声道。
注意
因为Lo-ZBTL模式或HI-Z模式时，AMP2500DSP放大将会以“桥接”模式运行，两个声道的输出将合并到一起。这意味着这些模式下的可用输出通道数量只有LoZ模式的一半。
单声道信号可以由单声道音频源提供，也可以通过将立体声信号的左右声道进行合并（合并单声道）或独立处理（分离单声道）来创建。
图8K
放大器信号流示意图
148 149
8.9 GPIO 设置和连接
AMP 2500 DSP 放大器提供一个 GPIO 接口，可实现远程音量控制、待机、静音和触发功能。GPIO 接口引脚的功能说明见图 8L 所示的 GPIO 设置菜单。图 8M 和图 8N 分别显示了基于 GPIO 的远程音量控制和待机/静音连接。
注意
GPIO接口不得用于任何非预用用途。GPIO使用不当可能会导致放大器损坏。
通过GPO连接待机开关和电位器时必须使用屏蔽线缆。
GPIO 8 号引脚的输出阻抗较低，能够提供 10mA 的最大电流。
GPIO 1 号和 3 号引脚均提供接地连接：1 号引脚直接与放大器机箱相连。3 号引脚通过 220 欧好电阻连接到机箱。3 号引脚的“软接闸”连接对管理会产生喷嚏声的接地回路可能有用。
图8L
AMP CONFIGURATOR GPIO 设置菜单
通过 GPIO 连接电位器，实现远程音量控制。
图8N
通过 GPIO 连接远程待机/静音开关。
注意
GPIO接口的使用方法如图GF所示。
9.规格
| 频率范围 | 12 Hz-20 kHz (4) 0.5 dB, 60 负载,低于额定见字3 dB |
| 连接输入 | 4 x 钢头平面、RCA 4 x 钢头平面、欧式波纹数字 1 x S/PDF、RCA |
| 输入阻抗 | 1 万欧姆 |
| 输出通道 | 2 x 10^-2 音频 (4~6 GHz) 1 x Hb-2 当频 (70 W/100 V) 1 x S/PDF 数字，RCA |
| 音标线缆最大模数面积 | 2.5 mm²/14 AWG (标准急式波纹电子/Pharma) |
| 输出功率 @ 2 欧铜 | 2 x 500 W (SIT)* - (SIT)* |
| 输出功率 @ 4 欧铜 | 2 x 500 W (SF) 1 x 1000 W (SII) |
| 输出功率 @ 8 欧铜 | 2 x 250 W (SE) 1 x 1000 W (SII) |
| 输出功率 @ 70V | 1 x 1000 W (SII) |
| 输出功率 @ 100V | 1 x 1000 W (SII) |
| 系统总功率 | 1000 W |
| 输出电压 | 45 Vrms (SF), 90 Vrms (SII) 70/100V (H2) |
| 输出电路 | 1.4VRC*0.1V-全带室内照明控制端，实线斜接入真 |
| 信噪比 | >100 dB (负加权, 70 Hz, 70 MHz, 60 负载) |
| THD+N (典型值) | <2.25%> (20 Hz-20 kHz, 80 布能, 银干额定功率 3.8S) |
| 其它特征: | 超路保护 直流保护 2x5kHz 安全保护 过域保护 可机要安装 |
| 电源 | 具有功率内放线工(PIC)和备用变频器的URLC®通用开关电源 |
| 工作温度 | 0~40°C |
| 工作电压/频率 | 通用电动 100-240 V, 50-60 Hz |
| 额定功率 | 1.5% THD @ 120 Vac #1 230 Vac |
| 特机功耗 | <2.5 W |
| 外形尺寸 (高×宽×深) | 88 x 443 x 270 毫米 3.46 x IT.32 x 2.63 英寸 |
| 重量 | 5.9 千克 13 磅 |
| 装运重量 | 7.5 千克 16.5 磅 |
| 附件 | 2x双相定位板输入接头 1x双相定位板输出接头 1xCPU 成体接头 1x卡插头 4x接地接头支座 2x机架安装三(已安装) |
| 可选配件 | 用户 CONNECT SC F222C (合构法纸) 用户 CONNECT SC F222C (合构法纸) |
*SE 常规单线输出模式 **BTL 桥接负载输出模式
