MANUAL DE USUARIO Kupid Dali

Precauciones de seguridad 45

Rodaje 46

Colocación 47

Montaje 48

Potencia y presión sonora 49

La sala de escucha 50

Conexiones 51

Limpieza y mantenimiento 52

Eliminación 52

42MA

DALI

INTRODUCCIÓN

Felicidades por sus nuevos altavoces DALI KUPID. Para nosotros es importante que sus nuevos altavoces DALI estén configurados y conectados correctamente. Por este motivo, le recomendamos que lea completamente este manual y siga todo lo indicado en las instrucciones. Este manual contiene instrucciones de configuración y conexión, así como sugerencias y consejos acerca de cómo aprovechar al máximo sus nuevos altavoces.

Los DALI KUPID son unos altavoces de alta fidelidad ultracompactos y de alto rendimiento que ofrecen la famosa calidad de sonido de alta fidelidad DALI a un nivel de precio básico y para cualquier espacio del hogar donde uno necesite un sonido de calidad. Los KUPID suponen el punto en el que se cruzan los altavoces y el auténtico rendimiento de alta fidelidad. Y gracias a la famosa filosofía de Principios de diseño de sonido de bajo nivel de pérdida de DALI y las capacidades de nuestro personal de I+D, están perfectamente optimizados para producir una música impresionante y cautivadora en cualquier ubicación y contexto de audio. Los DALI KUPID redefinen el rendimiento de lo que debe ser un altavoz asequible.

Recuerde suscribirse al newsletter de DALI en la web www.dali-speakers.com

¡Que disfrute!

Tenga cuidado de no dañar ninguna de las piezas durante el proceso de desembalaje.

Compruebe que todos los elementos estén incluidos dentro del embalaje.

Conserve tanto la caja como las protecciones por si tiene que trasladar o enviar a reparar sus altavoces.

DIAGRAMA 1: CONTENIDO DEL EMBALAJE

2 × DALI KUPID

2 × Rejilla frontal

2 × Soporte de pared

4 × Tornillo de soporte de pared

8 × Pata de goma

1× Tarjeta de registro del producto 1× Guía de puesta en marcha

44MA

PRECAUCIONES DE SEGURIDAD

■ Cumpla siempre con todas las normas de seguridad.
■ Los altavoces DALI KUPID han sido diseñados para ser usados en interiores.
■ Estos altavoces nunca deben ser usados con temperaturas extremadamente altas o bajas.
■ No permita que los altavoces DALI KUPID queden expuestos a la luz solar directa.
■ Apague el amplificador cuando conecte los cables entre el altavoz y el amplificador.
El uso prolongado de los altavoces a niveles de volumen elevados puede provocar daños auditivos. No suba el volumen por encima de un nivel que se pueda considerar razonable.
■ Si necesita más ayuda, póngase en contacto con su instalador o distribuidor autorizado DALI.

45MA

RODAJE

Al igual que ocurre con cualquier otro equipo mecánico, un altavoz requiere un período de "rodaje" para dar el máximo rendimiento. Experimentará un aumento gradual en la calidad del sonido a partir del primer período de uso. El período de adaptación variará dependiendo del uso y del volumen de reproducción. Lo normal es que hagan falta unas 100 horas de reproducción hasta alcanzar el rendimiento máximo. A diferencia de otros sistemas mecánicos, la vida útil de un altavoz aumenta con una reproducción musical normal y continua.

De cara a obtener los mejores resultados, el ajuste del altavoz debe ser simétrico alrededor de su posición de escucha preferida. Le recomendamos que haga pruebas con distintas posiciones de sus altavoces; la calidad del sonido variará de acuerdo a esa posición. Para los altavoces DALI KUPID, lo ideal es colocar los altavoces de forma que los tweeters queden aproximadamente a la altura de los oídos cuando esté sentado en su posición de escucha favorita.

Las dimensiones compactas de los DALI KUPID hacen que puedan caber en lugares donde la mayoría de los otros altavoces de alta fidelidad no pueden. Pero los KUPID no solo se adaptan a espacios reducidos: su diseño electroacústico de bajo nivel de pérdida y su sonoridad profesional les permiten prosperar en cualquier otro entorno. Por ejemplo, aun teniendo en cuenta su puerto reflex Dual Flare orientado hacia atrás, puede colocar el KUPID a 25 mm (1 pulgada) de una pared trasera sin que ello suponga ningún efecto negativo en la salida del puerto o en el flujo de aire. Y siguiendo con el Principio de sonido de amplia dispersión DALI, no será necesario que incline el KUPID hacia una posición de escucha concreta. El KUPID ha sido diseñado para trabajar en casas y espacios reales, en los que hay múltiples demandas de diseño y distribución de interiores. El KUPID es un altavoz de alto rendimiento para todo tipo de entornos: montados en un soporte, colocados en un estante, encima o dentro de un mueble o montado en la pared. Sea cual sea el espacio, simplemente funciona.

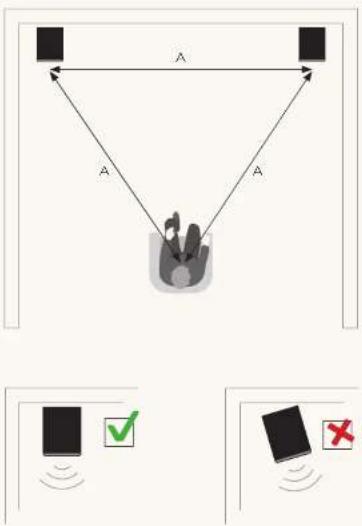

DIAGRAMA 2: COLOCACIÓN

A A A

DALI

MONTAJE

Puede colocar los DALI KUPID en un soporte/estante o colgados en una pared utilizando el soporte de pared incluido.

Si los coloca sobre un soporte o estante, pruebe a instalar debajo del altavoz las patas incluidas para una configuración estable y sin vibraciones.

Si los instala colgados en una pared, monte las patas de goma en los bordes traseros de los altavoces.

Para montar el altavoz en la pared, coloque el soporte de pared en la parte posterior del altavoz usando los dos tornillos que se incluyen dentro del embalaje.

Monte un tornillo en la pared, asegurándose de que sea del tipo y tamaño adecuado para el tipo de pared y peso del altavoz. Asegúrese de usar un tornillo de cabeza redonda y fondo plano que encaje en el soporte de pared del altavoz.

DIAGRAMA 3.1: MONTAJE EN SOPORTE/ESTANTE

POTENCIA Y PRESIÓN SONORA

El volumen al que es capaz de reproducir un altavoz y seguir produciendo un buen sonido depende enteramente de la señal que tenga que ser reproducida. Esto implica que no es posible definir un nivel de señal específico a usar a la hora de comparar diferentes altavoces. El procesado de una señal pura y sin distorsión procedente de un amplificador potente es más fácil que el de una señal distorsionada procedente de un amplificador de baja potencia saturado.

La señal de un amplificador distorsionado (saturado) contiene mucha más información de altas frecuencias que la de una señal no distorsionada y, por lo tanto, ejerce una gran presión sobre los tweeters. Por este motivo, es más habitual que los altavoces resulten dañados por amplificadores de baja potencia trabajando al máximo, que por amplificadores potentes, que prácticamente funcionan casi siempre dentro de su rango.

También cabe destacar que el subir los controles de tono del amplificador por encima de su ajuste neutral sobrecarga significativamente tanto los altavoces como el amplificador. En un buen sistema de sonido, solo debería usar los controles de tono para compensar una grabación pobre y no para compensar de forma permanente las debilidades de otras partes del sistema. Por este motivo, en DALI le recomendamos que deje los controles de tono por lo general en su posición central o neutra. Puede conseguir la imagen de sonido que está buscando con solo colocar los altavoces correctamente. Además, mantenga el volumen lo suficientemente bajo como para hacer que el sonido sea claro y sin distorsiones. Esto minimizará la carga en los altavoces y el amplificador. Todos los altavoces DALI han sido diseñados con impedancia lineal para una carga de amplificador óptima. El resultado es una imagen sonora mucho más abierta y detallada.

DALI

49MA

LA SALA DE ESCUCHA

Cada sala tiene su propio comportamiento acústico distintivo. Este comportamiento afecta a la forma en que las personas experimentamos el sonido de un altavoz. El sonido que escuchamos está formado tanto por el sonido directo de los altavoces como por el sonido reflejado en el suelo, paredes y techo. Esto último afectará a la forma en la que experimentamos el sonido. Como regla general, trate de evitar superficies grandes, duras y reflectantes en las inmediaciones de sus altavoces, ya que tienden a causar fuertes reflexiones que pueden afectar la precisión y amplitud de la reproducción del sonido. Puede reducir estas reflexiones colocando una planta entre el altavoz y la superficie reflectante. Los objetos suaves como alfombras, cortinas, etc. pueden ser también de ayuda si el sonido es demasiado brillante. Tanto la cantidad como la calidad de los graves profundos dependerán del tamaño y la forma de la sala y de la posición de los altavoces. El colocar los altavoces cerca de una pared lateral o trasera enfatizará los graves. El colocarlos en las esquinas acentuará aún más los graves, pero también hará que aumenten las reflexiones.

DALI

Unas conexiones correctas y seguras a su amplificador son extremadamente importantes para una experiencia auditiva perfecta. Utilice siempre cables del mismo tipo y preferiblemente de la misma longitud para los canales izquierdo y derecho.

La polaridad correcta es un detalle que muchas veces es pasado por alto a la hora de la conexión de los altavoces. El terminal rojo del altavoz (+) debe ser conectado al terminal rojo del amplificador (+). El terminal negro del altavoz (-) debe ser conectado al terminal negro del amplificador (-). Cuando conecte un altavoz con la polaridad al revés, eso hará que los graves sean más débiles y desenfocará la imagen stereo.

Para una experiencia auditiva óptima, el altavoz derecho (visto desde la posición de escucha) debe estar conectado a los terminales de salida del amplificador marcados como "R" o "derecho". El altavoz izquierdo debe ser conectado a los terminales de salida del amplificador marcados como "L" o "izquierdo".

! Antes de conectar cables o de realizar cualquier tipo de conexión, apague SIEMPRE el amplificador.

Asegúrese de que los cables pelados estén firmemente sujetos por los terminales, sin que queden filamentos sueltos que puedan causar un cortocircuito y dañar el amplificador.

Si los recintos acústicos están sucios, límpielos con un paño suave húmedo y bien escurrido.

Evite tocar los conos de los altavoces ya que son muy frágiles. Si es necesario limpiar los conos, utilice únicamente un paño suave y seco y tenga mucho cuidado. Evite tocar la superficie cóncava del tweeter. Puede limpiar las rejillas de los altavoces con un cepillo para la ropa, un paño que no suelte pelusas bien escurrido y un limpiador multiusos suave.

Evite la exposición directa a la luz solar

Las superficies de sus altavoces pueden decolorarse o la pintura exterior puede degradarse con el tiempo si quedan expuestas a la luz solar directa. Por este motivo, evite colocar los altavoces bajo la luz solar directa.

ELIMINACIÓN

Si desea deshacerse de este producto, no lo tire junto con el resto de la basura doméstica general. Existen sistemas de reciclaje específicos para productos electrónicos usados que cumplen con lo establecido por la legislación en cuanto al correcto tratamiento, recuperación y reciclaje de determinados elementos.

Cualquier persona física residente en uno de los países miembros de la UE, Suiza, Liechtenstein y Noruega pueden devolver sus productos electrónicos usados sin coste alguno en las instalaciones de reciclaje designadas a tal efecto o directamente a un comercio minorista (siempre y cuando adquiera un producto nuevo similar).

Si reside en algún país no mencionado anteriormente, contacte con las autoridades locales para que le informen acerca del proceso correcto de eliminación.

Al seguir este proceso, estará garantizándose que su producto eliminado sea sometido al tratamiento, recuperación de piezas y reciclaje necesarios y, por lo tanto, evitará posibles efectos negativos en el medio ambiente y la salud humana.

DALI

ESPECIFICACIONES TÉCNICAS

En la siguiente tabla encontrará las especificaciones técnicas del DALI KUPID. Tenga en cuenta que existen gran cantidad de métodos de medición de los altavoces. Sin embargo, ninguno de estos métodos resulta realmente útil a la hora de que el usuario sepa cómo suena realmente un altavoz. Sólo sus oidos pueden decidir si un altavoz suena mejor que otro.

Al igual que ocurre con el resto de nuestros altavoces, la serie DALI KUPID ha sido diseñada para reproducir la música de la forma más honesta posible.

DALI KUPID

Rango de frecuencias 63 - 25.000 Hz, ±3 dB
Sensibilidad 83 dB @ 1 m para 2,83 V
Impedancia nominal 4 ohmios
SPL máximo 103 dB
Frecuencia de separación o crossover 2.100 Hz
Principio de separación o crossover 2 vías
Potencia de amplificación recomendada 40 - 120 vatios
Cabezal de agudos 1 x tweeter convexo de 26 mm
Diafragma de cabezal de agudos Tojido suave
Cabezal(es) de medios/graves 1 x 4 12 pulgadas (114,3 mm)
Diafragma de cabezal de medios/graves Cono de papel y fibra de madera
Conexiones de entrada Cable sencillo
Tipo de recinto acústico Reflex de graves
Frecuencia de afinación reflex	53 Hz
Ubicación recomendada	Soporte/estantería/pared

Distancia recomendada a la pared trasera	2,5 - 60 cm1 - 23,6 pulgadas
Dimensiones (A × L × P)	245 x 150 x 198 mm9,64 x 5,91 x 7,80 pulgadas
Peso incluyendo rejilla	2,9 kg6,4 lb
Peso embalado	7,5 kg (par)16,5 libras (par)
Acabados	Black AshDark WalnutCaramel WhiteGolden YellowChilly Blue
Accesorios (incluidos)	2 × Soporte de pared4 × Torrillo de soporte de pared5 × Pata de goma2 × Rojilla frontal

Todas las especificaciones técnicas están sujetas a cambios sin previo aviso.
