MANUAL DE USUARIO VM205 VELLEMAN

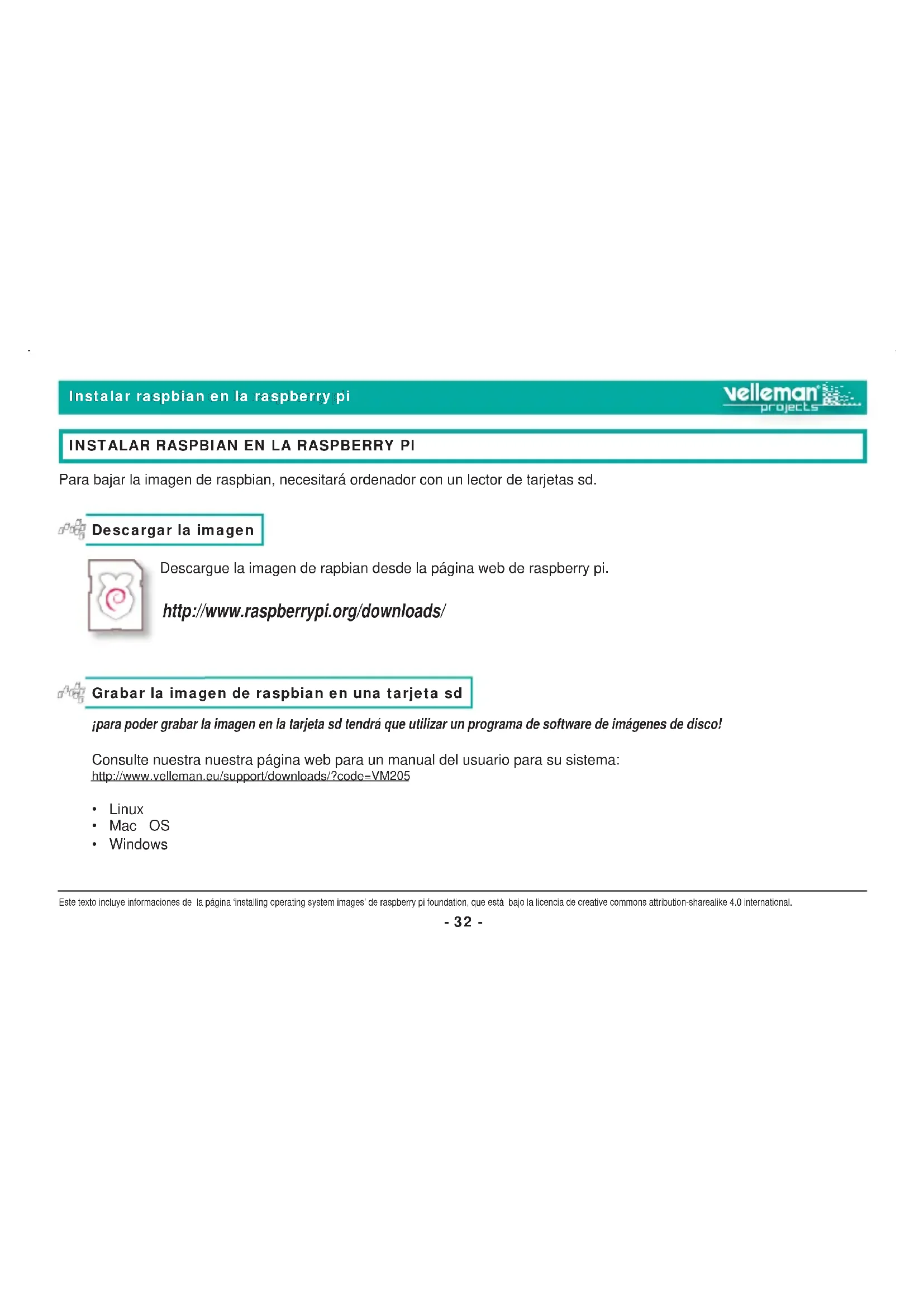

Para bajar la imagen de raspbian, necesitará ordenador con un lector de tarjetas sd. Este texto incluye informaciones de la página ‘installing operating system images’ de raspberry pi foundation, que está bajo la licencia de creative commons attribution-sharealike 4.0 international. Descargar la imagen Descargue la imagen de rapbian desde la página web de raspberry pi. http://www.raspberrypi.org/downloads/ Grabar la imagen de raspbian en una tarjeta sd ¡para poder grabar la imagen en la tarjeta sd tendrá que utilizar un programa de software de imágenes de disco! Consulte nuestra nuestra página web para un manual del usuario para su sistema: http://www.velleman.eu/support/downloads/?code=VM205

• Windows- 33 - Instrucciones de montaje Instrucciones de montaje

2. Introduzca la tarjeta sd con la imagen de raspbian en

a. monitor digital: utilice un cable hdmi a hdmi (para televisores de alta defi nición y monitores con entrada hdmi) o un cable hdmi a dvi (para monitores con entrada dvi) b. Amonitor analógico: utilice un cable rca vídeo compuesto estándar lead y el conector de 3.5 mm al lado del conector rca para audio estéreo.

4. Conecte un teclado usb y un ratón.

5. Conéctelos a la red.

6. Conecte una alimentación micro usb.

*no es necesario- 35 - Iniciar la raspberry pi Iniciar la raspberry pi Iniciar la raspberry pi

1. Conecte el hardware y el módulo VM205 a la raspberry pi (véase p. 34 para la guía rápida).

3. Si fuera necesario, cambie ‘time zone‘ y ‘local‘

4. Finalmente, seleccione expand_rootfs y pulse ‘yes’ para reiniciar el sistema

5. La raspberry pi se reiniciará y se visualizará el login de la raspberry pi:

Introduzca el nombre de usuario: pi

6. Iintroduzca la contraseña: raspberry

7. Ahora, se visualizará: pi@r

8. Introduzca en la línea de comandos: sudo nano /etc/modprobe.d/raspi-blacklist.conf

Luego, haga lo siguiente:

12. Se inicia el modo gráfi co.- 36 -

Descargar & instalar el software del VM205 Descargar & instalar el software del VM205

1. Utilice un navegador en la raspberry pi para descargar el software desde nuestra página web velleman.eu

Extraiga el archivo e instálelo en el raspberry pi.

3. Inicie el archivo VM205.

DESCARGAR & INSTALAR EL SOFTWARE DEL VM205

Para crear su propio programa de software, descargue el protocolo VM205 spi desde nuestra página web http://www.velleman.eu/support/ downloads/?code=VM205- 37 - Controles Controles CONTROLES Volts/Div (voltios por división) : determina cuántos voltios debe osci- lar la señal de entrada para desplazar el trazo una división

Y-Position Scrollbar: posiciona la traza verticalmente en la pantalla. Time/Div (tiempo por división): determina el tiempo que la línea necesita para ir de la parte izquierda a la parte derecha de una división

Trigger On/Off: selecciona el modo de funcionamiento libre o por disparo

Trigger Level: seleccionar el momento preciso en donde se ha de ini- ciar el barrido. La posición de referencia del disparo se visualiza medi- ante una línea horizontal en la parte izquierda de la pantalla. Run: seleccionar la frecuencia de actualización de la pantalla. pulse el botón ‘stop’ para ‘congelar’ la pantalla

Markers: hay dos marcadores horizontales para medir la tensión. Se vi- sualiza la diferencia de tensión (dv). Hay dos marcadores verticales para medir el tiempo (t1, t2), la diferencia de tiempo (dt) y la frecuencia (1/dt)

Analizador lógico: en la parte derecha de la pantalla están 10 casillas para seleccionar los canales que quiere visualizar. TRIGGER EDGE (Seleccionar la pendiente a partir del cual se produce el disparo) Rising: el disparo ocurre en el fl anco ascendente de la señal. Falling: el disparo ocurre en el fl anco descendente de la señal. COUPLING (ACOPLAMIENTO) AC: en caso de un acoplamiento ac, se conecta un condensador en serie con la señal de entrada. este condensador bloquea el componente de dc de la señal y sólo deje pasar el componente ac

DC: en caso de un acoplamiento de dc, pasan tanto el componente de ac como el componente de dc de la señal

Coloque el puntero del ratón sobre una línea del marcador rayada. Pulse el botón izquierdo del ratón y manténgalo pulsado. La línea del marcador se vuelve gruesa. Arrastre el marcador hacia la posición adecuada.- 38 - Conexión Conexión CONEXIÓN 10 entradas del analizador lógico (0 - 5vdc)

GND Entrada del osciloscopio (impedancia: 100k)
