Producttype	Oscilloscoop- en logica-analysekaart voor Raspberry Pi
Merk	Velleman
Model	VM205
Categorie	Oscilloscoop / Logica-analyzer
Afmetingen	65 x 56 x 20 mm (ca.)
Gewicht	30 g (ca.)
Voeding	5 V DC via GPIO van Raspberry Pi (max 500 mA)
Weergave	Via HDMI-uitgang van Raspberry Pi (extern scherm vereist)
Analoge kanalen	1 (enkele analoge ingang)
Logische kanalen	10 (0 - 5 V DC)
Verticale resolutie	8 bits
Tijdbasis (Time/Div)	200 ms/div tot 1 µs/div
Spanningsbereik (Volts/Div)	5 V, 2 V, 1 V, 0.5 V, 0.2 V, 0.1 V
Ingangskoppeling	AC / DC
Trigger (Trigger)	Stijgende/dalende flank, instelbaar niveau
Meetfuncties	Piek-piekspanning (dV), tijd (T1, T2), tijdsverschil (dT), frequentie (1/dT)
Extra functies	Logica-analyzer 10 kanalen, meetmarkeringen, schermbevriezing (Hold)
Compatibiliteit	Raspberry Pi (alle modellen met 40-pins GPIO-connector)
Vereist besturingssysteem	Raspbian (of compatibele Linux)
Garantie	2 jaar
Onderhoud	Reinigen met een droge, pluisvrije doek. Vermijd vocht en vloeistoffen.
Veiligheid	Geen spanning hoger dan 5 V op de analoge ingang aanbrengen; logische ingangen beperkt tot 0-5 V. Gebruik met signalen binnen de gespecificeerde grenzen.

Veelgestelde vragen - VM205 VELLEMAN

Hoe installeer ik de VM205-software op de Raspberry Pi?

Download de software van de Velleman-website (http://www.velleman.eu/support/downloads/?code=VM205). Pak het bestand uit en voer het programma VM205 uit. Zorg ervoor dat u Raspbian hebt geïnstalleerd en SPI hebt geconfigureerd (de blacklist spi-bcm2708 uitschakelen).

Wat zijn de maximale ingangsspanningen?

De analoge ingang ondersteunt tot 5 V piek-piek (DC-koppeling). De logische ingangen accepteren 0 tot 5 V. Overschrijd deze limieten niet om schade aan de module te voorkomen.

Hoe gebruik ik de meetmarkeringen?

Plaats de muisaanwijzer op een stippellijnmarkering, houd de linkermuisknop ingedrukt en sleep de markering naar de gewenste positie. Horizontale markeringen meten spanning (dV), verticale meten tijd (t1, t2, dt) en frequentie.

Wat moet ik doen als het scherm van de Raspberry Pi niet wordt weergegeven?

Controleer de HDMI- of analoge aansluiting (als u een composietscherm gebruikt). Zorg ervoor dat de Raspberry Pi correct wordt gevoed en dat de SD-kaart een werkende Raspbian-image bevat. Als het probleem aanhoudt, start u de Raspberry Pi opnieuw op.

Hoe sluit ik de VM205-module aan op de Raspberry Pi?

Sluit de VM205-kaart aan op de 40-pins GPIO-connector van de Raspberry Pi. Plaats de SD-kaart, sluit het scherm aan (HDMI of composiet), de signaalingang (klem PVM205-1) en eventueel Ethernet. Schakel de stroom in.

Kan ik de VM205 gebruiken met andere kaarten dan de Raspberry Pi?

De VM205 is specifiek ontworpen voor de Raspberry Pi en de GPIO-connector. Het is niet compatibel met andere kaarten zonder specifieke hardware- en softwareaanpassingen.

Hoe werk ik de firmware van de VM205 bij?

De VM205 heeft geen gebruikersfirmware. De software aan de Raspberry Pi-kant wordt bijgewerkt via download van de Velleman-website. Zorg ervoor dat u de nieuwste versie van de software gebruikt.

Wat is het verschil tussen AC- en DC-koppeling?

In de AC-modus gaat het signaal door een ontkoppelcondensator, waardoor de gelijkspanningscomponent wordt verwijderd. In de DC-modus wordt het signaal rechtstreeks aangesloten, waarbij zowel de gelijk- als wisselspanningscomponent wordt gemeten. Gebruik AC om signalen te observeren die zijn gesuperponeerd op een hoge gelijkspanning.

Hoe sla ik de gemeten gegevens op?

De VM205-software biedt geen ingebouwde opslagfunctie. U kunt schermopnamehulpmiddelen van de Raspberry Pi gebruiken (bijv. scrot) om het scherm vast te leggen, of een opslagapparaat aansluiten om gegevens via aangepaste scripts op te slaan.

Is de VM205 compatibel met Raspberry Pi 4?

Ja, de VM205 is compatibel met alle modellen van de Raspberry Pi met een 40-pins GPIO-connector, inclusief de Raspberry Pi 4. Zorg ervoor dat u een recente versie van Raspbian gebruikt en de installatie-instructies volgt.

GEBRUIKSAANWIJZING VM205 VELLEMAN

Installeren van de Raspbian op de raspberry pi....11

Image overschrijven naar een SD-kaart 11

Montage instructie ....12

Hardware aansluiten op de raspberry pi ....13

Opstarten van uw Raspberry Pi ....14

VM205 software downloaden en installeren ....15

Aansluitschema....17

FRANÇAIS

Om de image (installatieprogramma) te installeren heeft u een computer met SD-kaartlezer nodig.

Image download

Download de raspbian-image op de raspberrypi website.

Image overschrijven naar een SD-kaart

Het image-bestand kan enkel op de SD-kaart geïnstalleerd worden via speciale image-software!

U vindt een handleiding aangepast aan uw systeem op onze website: http://www.velleman.eu/support/downloads/?code=VM205

• Linux
• Mac OS
• Windows

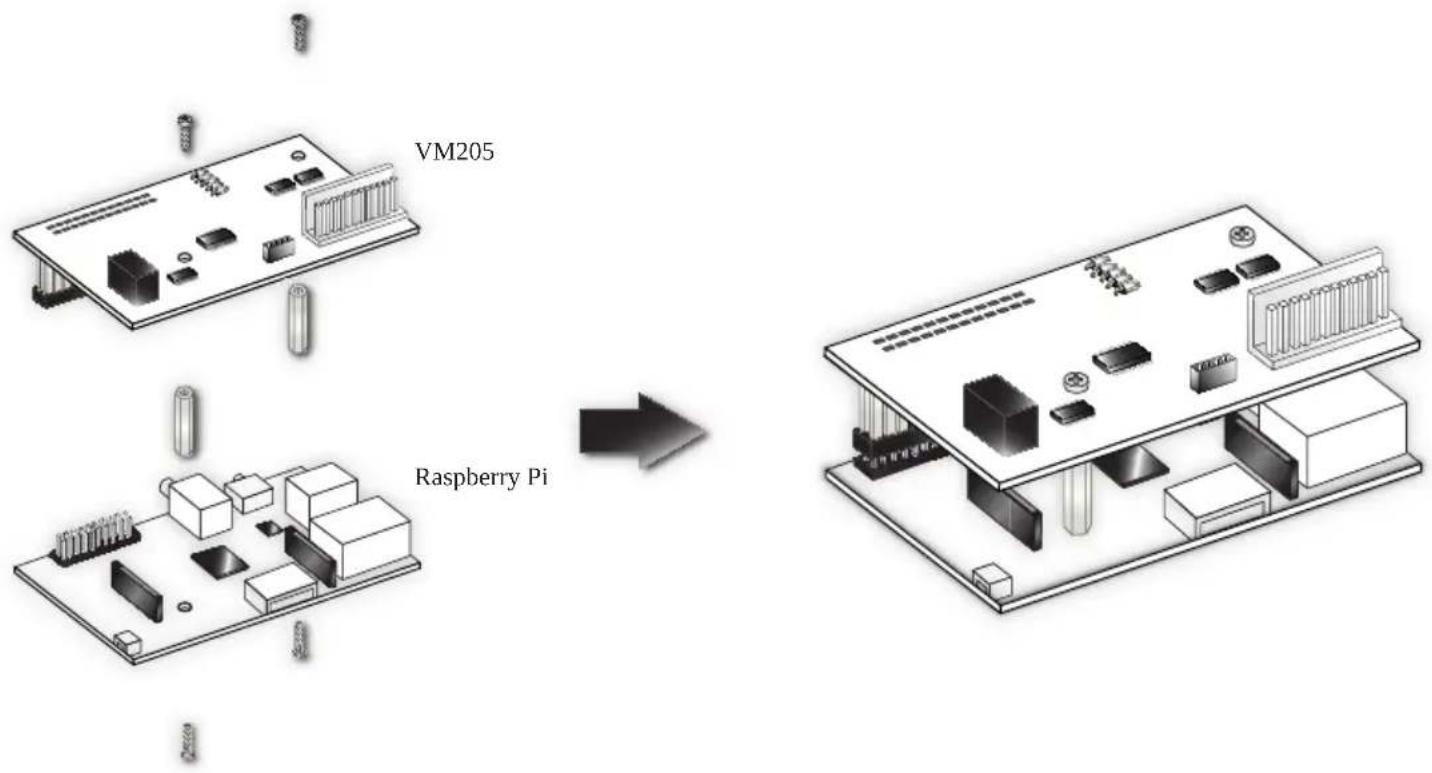

MONTAGE INSTRUCTIE

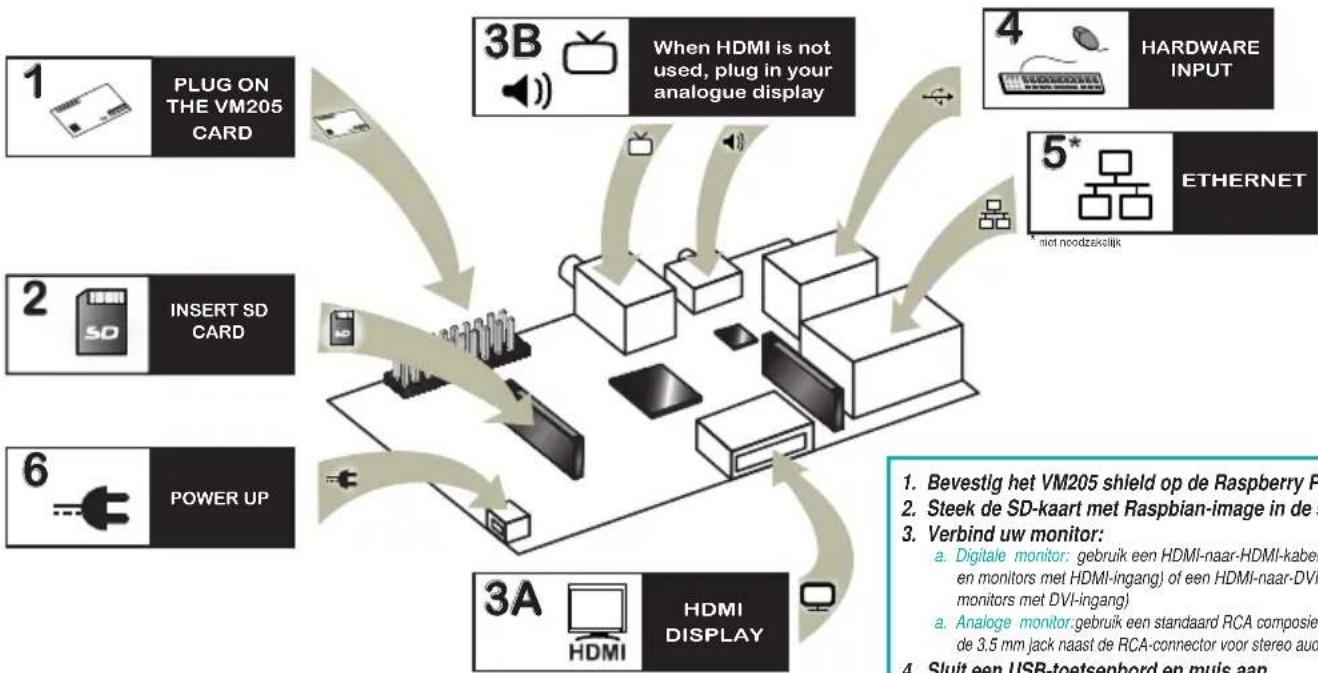

HARDWARE AANSLUITEN OP DE RASPBERRY PI

1. Bevestig het VM205 shield op de Raspberry Pi.
2. Steek de SD-kaart met Raspbian-image in de sleuf.
3. Verbind uw monitor:

a. Digitale monitor: gebruik een HDMI-naar-HDMI-kabel (voor HD-tv's en monitors met HDMI-ingang) of een HDMI-naar-DVI-kabel (voor monitors met DVI-ingang)
a. Analoge monitor: gebruik een standaard RCA composiet videokabel en de 3.5 mm jack naast de RCA-connector voor stereo audio.

1. Sluit een USB-toetsenbord en muis aan.
2. Verbind met het internet.
3. Sluit een micro USB-voeding aan.

Opstarten van uw Raspberry Pi

1. Sluit uw hardware en VM205-module aan op de Raspberry Pi, zie pag.13 voor de snelle handleiding.

2. Wanneer u voor het eerst opstart, krijgt u het raspi-config venster te zien.

3. Indien gewenst kunt u instellingen wijzigen zoals timezone en local.

4. Tenslotte selecteert u de tweede keuze: expand_rootfs en kiest u 'yes' om opnieuw op te starten

5. De Raspberry Pi zal heropstarten en u krijgt een raspberrypi login te zien: Tik in: pi

6. Er wordt om uw w achtwoord gevraagd: Tik in : raspberry

7. Vervolgens verschijnt het volgende:pi@raspberry \~ \$

8. Type in de commando-regel: sudo nano /etc/modprobe.d/raspi-blacklist.conf

9. Type # voor blacklist spi-bcm2708, met als resultaat #blacklist spi-bcm2708

10. Hieropvolgend voert u volgende stappen uit :

11. CTRL+O (opslaan)

12. ENTER (bevestigen)
13. CTRL+X (verlaten)

14. sudo shutdown -r now

15. Om de desktop op te starten tikt u in: startx

16. U bevindt zich in een vertrouwde desktop omgeving.

VM205 SOFTWARE DOWNLOADEN EN INSTALLEREN

1. Gebruik een webbrowser op de Raspberry Pi om het softwarepakket te downloaden op onze website velleman.eu
2. Pak het bestand uit naar de Raspberry Pi.
3. Zoek het VM205-programma en start het op.

Om uw eigen software programma te creëren, downloadt u het VM205 SPI protocol op onze website

http://www.velleman.eu/support/downloads/?code=VM205

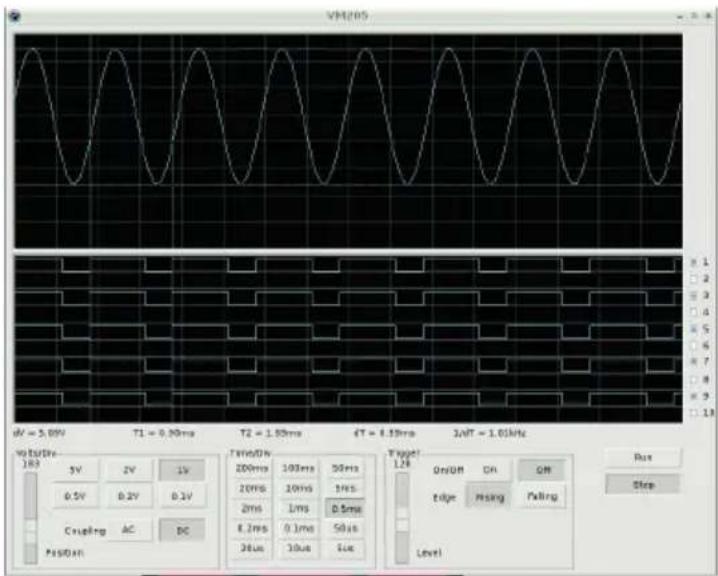

SOFTWARE FEATURES

Volts/Div: De geselecteerde waarde toont ons de top-top waarde nodig om één verdeling te vullen per kanaal.

Y-Position Scrollbar: Plaatst het signaal verticaal op het scherm.

Time/Div: Selecteert de doorlooptijd van 1 horizontale divisie op het scherm.

Trigger Level: Selecteert het signaalniveau waarop getriggerd moet worden. Het triggerniveau wordt links op het scherm weergegeven dmv een streepje.

Run: Selecteer voor continu aanpassen van het scherm (RUN). Heraanklikken van de toets bevriest het signaal op uw scherm.

Markers: Er zijn twee horizontale markers voor het meten van de spanning. Het spanningsverschil (dV) wordt weergegeven. Er zijn twee verticale markers voor het meten van de tijd (T1, T2), het tijdsverschil (dT) en de frequentie (1/dT).

Logic Analyzer Display: Aan de rechterzijde van het scherm zijn er 10 keuzevakjes om de weergegeven logic analyzer kanalen te selecteren.

TRIGGER EDGE (Selecteert de trigger flank)

Rising: Gebeurt wanneer het triggersignaal het triggerniveau kruist in een positieve richting.

Falling: Gebeurt wanneer het triggersignaal het triggerniveau kruist in een negatieve richting.

COUPLING

AC: het ingangssignaal is capacitief verbonden aan de ingangsversterker / verzwakker. Enkel AC wordt gemeten.

DC: het ingangssignaal is direct verbonden aan de ingangsversterker / verzwakker. Zowel de AC-als de DC-spanningswaarden worden gemeten.

HET VERPLAATSEN VAN DE MARKERS

Plaats de muisaanwijzer op een gestreepte markeerlijn.

Druk op de linkermuisknop en houd ingedrukt. De markeerlijn wordt een ononderbroken lijn.

Sleep de marker naar de juiste positie.

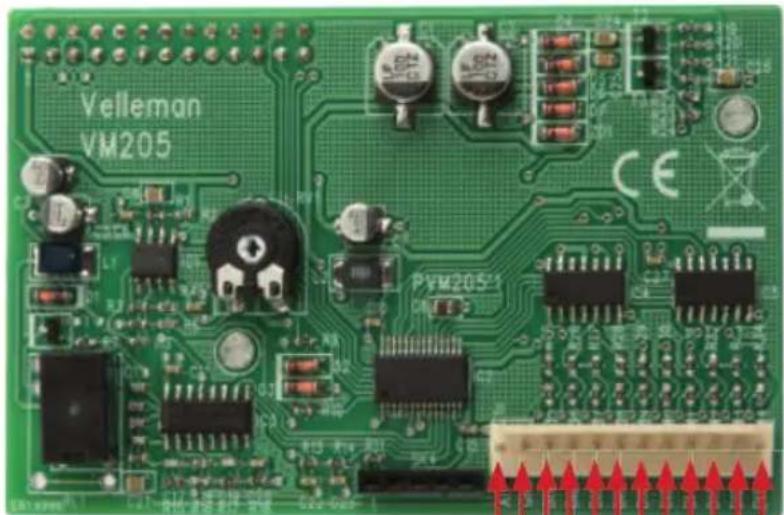

AANSLUITSCHEMA

Velleman VM205 PVM205-1 CE

Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van TWEE JAAR vanaf de aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van VELLEMAN N.V. beperken zich tot het herstellen van defecten of, naar vrije keuze van VELLEMAN N.V., tot het vervangen of herstellen van defecte onderdelen. Kosten en risico's van transport; het wegnemen en terugplaatsen van het produkt, evenals om het even welke andere kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling, worden niet door VELLEMAN N.V. vergoed. VELLEMAN N.V. is niet verantwoordelijk voor schade van gelijk welke aard, veroorzaakt door het falen van een product.

GARANTIE:
