Tipo de producto	Detector láser
Marca	Makita
Modelo	LDX1
Alcance	2 m - 80 m (según condiciones de luminosidad)
Precisión (conmutable)	±1,0 mm / ±3,0 mm
Campo de detección	85 mm
Espectro detectable	635 nm ± 5 nm rojo, 525 nm ± 5 nm verde (Clase 2)
Apagado automático	30 min sin detección
Retroiluminación	Caras frontal y trasera
Señal acústica	100 dB / 80 dB / 0 dB (conmutable)
Clase de protección	IP65
Alimentación	2 x AA 1,5 V (alcalinas recomendadas)
Autonomía	Más de 40 horas
Dimensiones (L x A x H)	158 x 73 x 26 mm
Peso (con pilas)	250 g
Temperatura de trabajo	-10 °C a +50 °C
Temperatura de almacenamiento	-25 °C a +70 °C
Limpieza	Soplar el polvo de las ópticas, paño suave sin pelusa (agua o alcohol puro)
Seguridad	Imanes integrados: no usar cerca de un marcapasos
Eliminación	No desechar con la basura doméstica; respetar las normativas locales

Preguntas frecuentes - LDX1 MAKITA

¿Cómo encender el detector láser LDX1?

Presione el botón Encendido/Apagado (③). La pantalla frontal se enciende. Para apagarlo, mantenga presionado el mismo botón.

¿Cuál es el alcance máximo del LDX1?

El alcance varía de 2 m a 80 m según las condiciones de luminosidad ambiental.

¿Cómo cambiar entre precisión ±1 mm y ±3 mm?

Presione el botón Precisión (④) para conmutar entre ±1,0 mm y ±3,0 mm. El valor seleccionado se muestra en la pantalla.

¿Qué pilas usar y cuánto duran?

Use dos pilas AA 1,5 V de tipo alcalino. La autonomía supera las 40 horas de uso continuo.

¿Qué hacer si el detector no detecta la línea láser?

Verifique que el láser emita en el espectro detectable (635 nm rojo o 525 nm verde). Limpie las ópticas con un paño suave. Asegúrese de que la distancia esté dentro del alcance (2-80 m).

¿Cómo limpiar las lentes ópticas?

Sople primero el polvo. Limpie con un paño suave sin pelusa ligeramente humedecido con agua o alcohol puro. Nunca toque el vidrio con los dedos.

¿El LDX1 es resistente al agua?

Sí, está certificado IP65, lo que significa que está protegido contra el polvo y los chorros de agua a baja presión.

¿Puedo usar el detector cerca de un marcapasos?

No, los imanes integrados pueden afectar el funcionamiento de los marcapasos. Mantenga una distancia de seguridad.

¿Cómo reciclar el producto al final de su vida útil?

No deseche el LDX1 ni sus pilas con la basura doméstica. Llévelos a un punto de recolección conforme a las normativas locales.

¿Qué significa el apagado automático después de 30 minutos?

El detector se apaga automáticamente después de 30 minutos sin detección de señal láser para ahorrar pilas. Para encenderlo nuevamente, presione el botón Encendido/Apagado.

MANUAL DE USUARIO LDX1 MAKITA

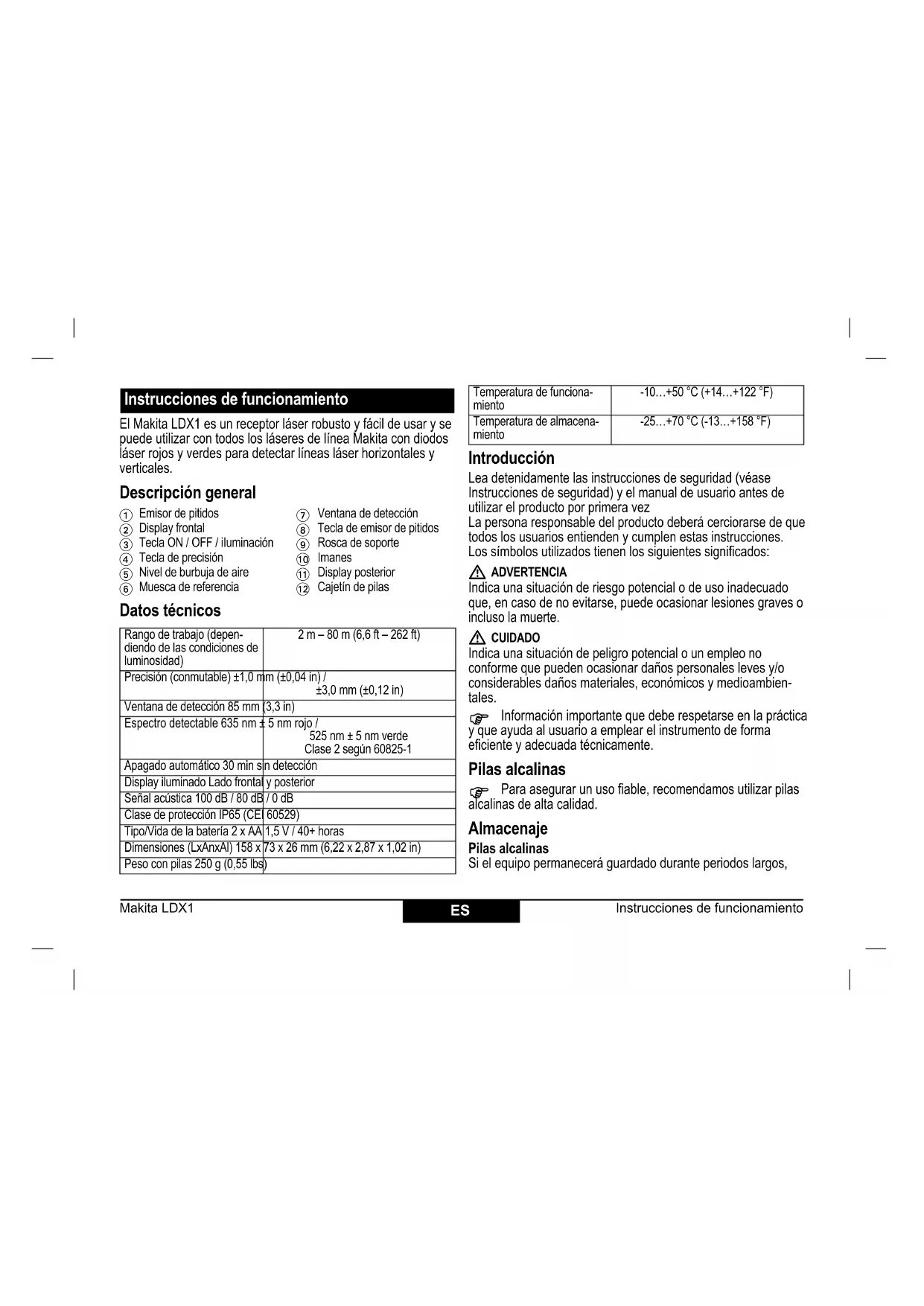

Instrucciones de funcionamiento

El Makita LDX1 es un receptor láser robusto y fácil de usar y se puede utilizar con todos los láseres de línea Makita con diodos láser rojos y verdes para detectar líneas láser horizontales y verticales.

Descripción general

① Emisor de pitidos
② Display frontal
③ Tecla ON / OFF / iluminación
④ Tecla de precisión
⑤ Nivel de burbuja de aire
⑥ Muesca de referencia

⑦ Ventana de detección
⑧ Tecla de emisor de pitidos
⑨ Rosca de soporte
⑩ Imanes
⑪ Display posterior
⑫ Cajetín de pilas

Datos técnicos

Rango de trabajo (dependiendo de las condiciones deluminosidad)	2 m – 80 m (6,6 ft – 262 ft)
Precisión (conmutable) ±1,0 mm (±0,04 in) / ±3,0 mm (±0,12 in)
Ventana de detección 85 mm (3,3 in)
Espectro detectable 635 nm ± 5 nm rojo / 525 nm ± 5 nm verde Clase 2 según 60825-1
Apagado automático 30 min s n detección
Display iluminado Lado frontal y posterior
Señal acústica 100 dB / 80 dB / 0 dB
Clase de protección IP65 (CE) 60529)
Tipo/Vida de la batería 2 x AA 1,5 V / 40+ horas
Dimensiones (LxAnxAl) 158 x 73 x 26 mm (6,22 x 2,87 x 1,02 in)
Peso con pilas 250 g (0,55 lbs)

Temperatura de funcionamiento	-10...+50 °C (+14...+122 °F)
Temperatura de almacena-miento	-25...+70 °C (-13...+158 °F)

Introducción

Lea detenidamente las instrucciones de seguridad (véase Instrucciones de seguridad) y el manual de usuario antes de utilizar el producto por primera vez

La persona responsable del producto deberá cerciorarse de que todos los usuarios entienden y cumplen estas instrucciones.

Los símbolos utilizados tienen los siguientes significados:

ADVERTENCIA

Indica una situación de riesgo potencial o de uso inadecuado que, en caso de no evitarse, puede ocasionar lesiones graves o incluso la muerte.

CUIDADO

Indica una situación de peligro potencial o un empleo no conforme que pueden ocasionar daños personales leves y/o considerables daños materiales, económicos y medioambientales.

Información importante que debe respetarse en la práctica y que ayuda al usuario a emplear el instrumento de forma eficiente y adecuada técnicamente.

Pilas alcalinas

Para asegurar un uso fiable, recomendamos utilizar pilas alcalinas de alta calidad.

Almacenaje

Pilas alcalinas

Si el equipo permanecerá guardado durante periodos largos,

retirar las pilas alcalinas del producto para evitar daños o fugas.

Limpieza y secado

Producto y accesorios

• Eliminar el polvo de las partes ópticas.
• No tocar el cristal con los dedos.
• Limpiar únicamente con un paño limpio, suave y que no suelte pelusas. En caso necesario, humedecer el paño con agua o alcohol puro.

Instrucciones de seguridad

La persona responsable del instrumento deberá cerciorarse de que todos los usuarios entienden y cumplen estas instrucciones.

Áreas de responsabilidad

El fabricante es responsable de suministrar el producto, incluido el Manual de Usuario en un estado completamente seguro.

El fabricante no se hace responsable de los accesorios de terceros.

Ámbito de responsabilidad del encargado del instrumento:

El responsable del instrumento tiene las siguientes funciones:

• Entender las instrucciones de seguridad del producto y las instrucciones del Manual del usuario.
• Conocer las normas de seguridad local referidas a la prevención de accidentes

Emisiones de ruido

CUIDADO

El nivel de presión sonora con ponderación A del sonido de señal es > 80 db(A) a una distancia de un metro.

No dirija el receptor láser directamente a su oído!

Peligros durante el uso

CUIDADO

Las pilas vacías no deben eliminarse con la basura doméstica. Cuide el medio ambiente y llévelas a los puntos de recogida disponibles de conformidad con las regulaciones nacionales y locales.

No deseché el producto con la basura doméstica.

Deseche el producto correctamente. Cumpla con las normas correspondientes vigentes en su país. Evite siempre el acceso al producto de personal no autorizado.

ADVERTENCIA:

Los láser/adaptadores no deben utilizarse cerca de marcapasos debido a los imanes integrados que pueden afectar al funcionamiento del marcapasos.

Compatibilidad electromagnética (CEM)

ADVERTENCIA

El dispositivo es conforme a los requisitos más estrictos de las normas y regulaciones pertinentes. Sin embargo, la posibilidad de causar interferencias en otros dispositivos no se puede excluir totalmente.

Declaración de la FCC (aplicableen EE.UU.)

Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para los dispositivos digitales de Clase B, según la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio.

No obstante, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse encendiéndolo y apagándolo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

- Reorientar o reubicar la antena receptora.

- Aumentar la separación entre el equipo y el receptor.

- Conectar el equipo a una toma de corriente en un circuito diferente de aquel al que está conectado el receptor.

- Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Este dispositivo cumple con la parte 15 de las normas de la FCC.

El funcionamiento está sujeto a las siguientes dos condiciones:

- Este dispositivo no puede causar interferencias dañinas, y

- este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
