PANDUAN PENGGUNA LDX1 MAKITA

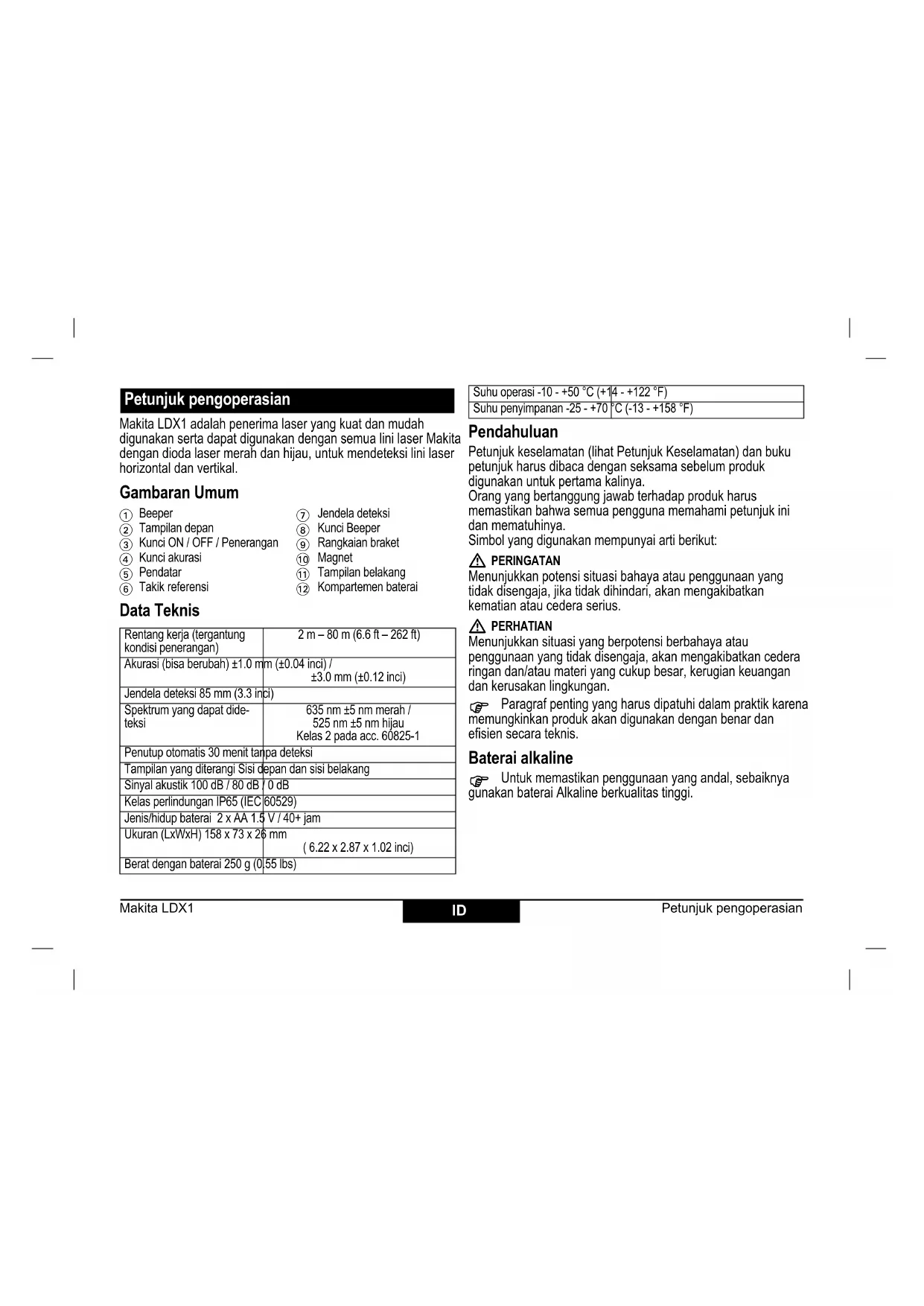

Petunjuk pengoperasian

Makita LDX1 adalah penerima laser yang kuat dan mudah digunakan serta dapat digunakan dengan semua lini laser Makita dengan dioda laser merah dan hijau, untuk mendeteksi lini laser horizontal dan vertikal.

Gambaran Umum

① Beeper
⑦ Jendela deteksi
② Tampilan depan
⑧ Kunci Beeper
③ Kunci ON / OFF / Penerangan
⑨ Rangkaian braket
④ Kunci akurasi
⑩ Magnet
⑤ Pendatar
⑪ Tampilan belakang
⑥ Takik referensi
⑫ Kompartemen baterai

Data Teknis

Rentang kerja (tergantung kondisi penerangan)	2 m – 80 m (6.6 ft – 262 ft)
Akurasi (bisa berubah) ±1.0 mm (±0.04 inci) / ±3.0 mm (±0.12 inci)
Jendela deteksi 85 mm (3.3 inci)
Spektrum yang dapat dide-teksi	635 nm ±5 nm merah / 525 nm ±5 nm hijau Kelas 2 pada acc. 60825-1
Penutup otomatis 30 menit tanpa deteksi
Tampilan yang diterangi Sisi depan dan sisi belakang
Sinyal akustik 100 dB / 80 dB / 0 dB
Kelas perlindungan IP65 (IEC 60529)
Jenis/hidup baterai 2 x AA 1.5 V / 40+ jam
Ukuran (LxWxH) 158 x 73 x 26 mm (6.22 x 2.87 x 1.02 inci)
Berat dengan baterai 250 g (0 55 lbs)

Suhu operasi -10 - +50 °C (+1)	4 - +122 °F)
Suhu penyimpanan -25 - +70 °C (-13 - +158 °F)

Pendahuluan

Petunjuk keselamatan (lihat Petunjuk Keselamatan) dan buku petunjuk harus dibaca dengan seksama sebelum produk digunakan untuk pertama kalinya.

Orang yang bertanggung jawab terhadap produk harus memastikan bahwa semua pengguna memahami petunjuk ini dan mematuhinya.

Menunjukkan potensi situasi bahaya atau penggunaan yang tidak disengaja, jika tidak dihindari, akan mengakibatkan kematian atau cedera serius.

PERHATIAN

Menunjukkan situasi yang berpotensi berbahaya atau penggunaan yang tidak disengaja, akan mengakibatkan cedera ringan dan/atau materi yang cukup besar, kerugian keuangan dan kerusakan lingkungan.

Paragraf penting yang harus dipatuhi dalam praktik karena memungkinkan produk akan digunakan dengan benar dan efisien secara teknis.

Baterai alkaline

Untuk memastikan penggunaan yang andal, sebaiknya gunakan baterai Alkaline berkualitas tinggi.

Penyimpanan

Baterai alkaline

Jika peralatan itu harus disimpan dalam waktu lama, lepaskan baterai alkaline dari produk agar terhindar dari bahaya kebocoran.

Pembersihan dan pengeringan

Produk dan Aksesoris

• Pembuangan debu dari bagian optik.
• Jangan sekali-kali menyentuh kaca dengan jari-jari Anda.
• Gunakan hanya kain bersih, lembut dan tidak berserabut untuk pembersihan. Jika perlu, basahi kain dengan air atau alkohol murni.

Petunjuk Keselamatan

Orang yang bertanggung jawab terhadap alat harus memastikan bahwa semua pengguna memahami petunjuk ini dan mematuhinya.

Wilayah tanggung jawab

Tanggung jawab produsen:

Produsen bertanggung jawab untuk menyediakan produk, termasuk Panduan Pengguna dalam kondisi yang benar-benar aman.

Produsen tidak bertanggung jawab terhadap aksesoris pihak ketiga.

Tanggung jawab dari penanggung jawab alat

Penanggung jawab dari alat memiliki tugas sebagai berikut:

• Memahami petunjuk keselamatan atas produk dan petunjuk di Panduan Pengguna.
• Mengenal peraturan keselamatan lokal terkait dengan pencegahan kecelakaan.

Emisi kebisingan

PERHATIAN

Tingkat tekanan suara tertimbang A sinyal suara adalah > 80 db(A) pada jarak satu meter.

Jangan bertujuan penerima laser yang langsung ke telinga Anda!

Baterai kosong tidak boleh dibuang bersama sampah rumah. Jagalah lingkungan dan bawa produk ke tempat pengumpulan yang tersedia sesuai dengan peraturan nasional atau lokal.

Produk tidak boleh dibuang bersama sampah rumah. Buang produk dengan benar sesuai dengan peraturan nasional yang berlaku di negara Anda. Selalu mencegah akses terhadap produk oleh personil yang tidak berwenang.

PERINGATAN:

Penerima laser tidak boleh digunakan di sekitar alat pacu jantung karena magnet terintegrasi yang dapat mempengaruhi fungsi alat pacu jantung.

Kompatibilitas Elektromagnetik (EMC)

PERINGATAN

Perangkat ini sesuai dengan persyaratan paling ketat dari standar dan peraturan berlaku. Namun, kemungkinan menyebabkan gangguan di perangkat lain tidak dapat dikesampingkan sepenuhnya.
