Marca	Furrion
Modelo	F2AA001ABBK
Tipo de producto	Soporte mural universal de movimiento completo para exteriores
Capacidad de carga máxima	60 kg (132 lb)
Compatibilidad VESA	100x100 mm a 400x400 mm
Ángulo de inclinación	+3° (arriba) / -15° (abajo)
Ángulo de rotación	±90°
Ajuste de nivel	±5°
Distancia a la pared	65 mm a 505 mm
Material	Acero con recubrimiento resistente a la intemperie
Fijación	Muro de hormigón macizo o montantes de madera (paneles de yeso máx. 16 mm)
Herrajes incluidos	Tornillos, arandelas, anclajes, espaciadores
Pasacables	Sí, sujeción pasacables integrada
Nivelador integrado	Sí
Mantenimiento y limpieza	Limpiar con un paño seco, inspeccionar todos los tornillos periódicamente
Seguridad	No exceder la carga máxima, instalación entre dos personas, usar herramientas de seguridad
Garantía	Ver folleto de garantía incluido
Contacto	[e-mail]

Preguntas frecuentes - F2AA001ABBK Furrion

¿Cuál es el peso máximo soportado por el soporte?

El peso máximo soportado es de 60 kg (132 lb). Nunca exceda este límite para evitar cualquier riesgo de lesiones o daños.

¿Cuáles son los estándares VESA compatibles con este soporte?

Este soporte es compatible con los estándares VESA de 100x100 mm a 400x400 mm. Es adecuado especialmente para televisores Furrion Aurora de 43 a 65 pulgadas.

¿Este soporte es adecuado para uso en exteriores?

Sí, este soporte está diseñado para uso en exteriores gracias a su recubrimiento resistente a la intemperie. Se recomienda usar una correa de sujeción en caso de viento fuerte.

¿Cómo instalar el soporte en un muro de hormigón?

Siga las instrucciones proporcionadas: use la plantilla de papel para marcar los agujeros, perfore con una broca de 10 mm a una profundidad de 75 mm, inserte los anclajes para hormigón, luego fije la placa mural con los tornillos y arandelas suministrados.

¿Cómo ajustar la inclinación del televisor?

Afloje ligeramente los dos tornillos de tensión de inclinación con la llave hexagonal suministrada, ajuste el ángulo de +3° a -15°, luego apriete firmemente los tornillos.

¿Los tornillos suministrados son adecuados para todos los televisores?

No, use los tornillos de longitud adecuada según el grosor de la parte posterior de su televisor. Para los televisores Furrion Aurora, use los tornillos M6*15 con las arandelas suministradas.

¿Puedo instalar este soporte en un muro de yeso?

No, este soporte debe instalarse en montantes de madera o un muro de hormigón macizo. El yeso solo no soporta el peso. Asegúrese de que el revestimiento mural (paneles de yeso) no supere los 16 mm.

¿Cómo ocultar los cables con este soporte?

El soporte está equipado con un pasacables integrado. Use la sujeción suministrada para mantener los cables organizados y protegidos a lo largo del brazo.

¿Qué hacer si faltan piezas o están dañadas al recibir?

No intente ensamblar el producto. Contacte inmediatamente al distribuidor autorizado o escriba a [e-mail] para obtener ayuda.

¿Cómo mantener este soporte mural?

Limpie regularmente con un paño seco. Inspeccione periódicamente todos los tornillos, incluidos los tornillos de ajuste de inclinación y nivel, y apriete si es necesario.

MANUAL DE USUARIO F2AA001ABBK Furrion

Manual de instrucciones

Instrucción de seguridad importante....19

Contenido 20

Antes de instalar 21

Ajuste la placa de soporte de la TV....22

Instalación 23

Ajuste el ángulo de la TV....26

Ordenamiento de los cables....26

Welcome

Gracias por comprar el soporte universal de movimiento completo para exteriores Furrion para televisores Furrion Aurora™ de 43" / 49" / 55" / 65". Antes de usar su nuevo producto, lea atentamente estas instrucciones. Este manual de instrucciones contiene información relativa a la instalación y el uso seguro del producto. Por favor, guarde este manual para su referencia futura.

El fabricante no acepta responsabilidad por daños provocados por una instalación incorrecta a causa de no seguir estas instrucciones.

Si tiene más preguntas sobre nuestros productos, contáctenos en [e-mail]

Instrucción de seguridad importante

ADVERTENCIA

Este producto está diseñado para instalarse en paredes con montantes de madera o de hormigón macizo. Antes de instalar, asegúrese de que la pared o la superficie de montaje podrán soportar de forma segura cuatro veces el peso combinado de los equipos montados, incluyendo sus accesorios. Nunca exceda la Capacidad de carga máxima (132 lbs/60 kg).

TENGA EN CUENTA: Una instalación incorrecta anulará la garantía y podría causar lesiones o daños graves. Se recomienda contratar un experto para que instale el soporte de movimiento completo.

Precaución de seguridad

1. Asegúrese de comprender cabalmente las instrucciones antes de intentar llevar a cabo la instalación. Si no está seguro de cualquier parte del proceso de instalación, solicite asistencia a un instalador profesional.
2. Tenga cuidado de no apretarse los dedos durante la instalación.
3. Se requiere de al menos dos personas para esta instalación y se recomienda fuertemente que la instalación la realice un profesional calificado.
4. Los tornillos deben quedar firmemente ajustados, pero no los ajuste en exceso. Ajustarlos en exceso puede dañar las piezas y reducir significativamente su poder de soporte.
5. Siempre use un asistente o un equipo mecánico de elevación para elevar y posicionar el equipo de forma segura.
6. Se deben usar elementos de seguridad y herramientas adecuadas. No hacerlo podría resultar en daños a la propiedad y/o lesiones graves.
7. Este soporte para pared está diseñado para usar únicamente con un peso máximo de 132 lbs (60 kg). Usarlo con productos de mayor peso al indicado podría generar inestabilidad, lo cual podría causar lesiones.
8. Cuidado y limpieza: Limpie su soporte asiduamente con un paño seco. Revise periódicamente todos los tornillos y partes del soporte, incluyendo los tornillos de ajuste de inclinación/nivel, para asegurarse de que ninguna conexión se haya aflojado con el tiempo. Vuelva a ajustar de ser necesario.

Contenido

Desempaque la caja con cuidado y compruebe que contenga las siguientes partes. Si cualquier parte faltara o estuviera dañada, no intente armar el producto. Por favor contacte inmediatamente al distribuidor autorizado donde lo compró.

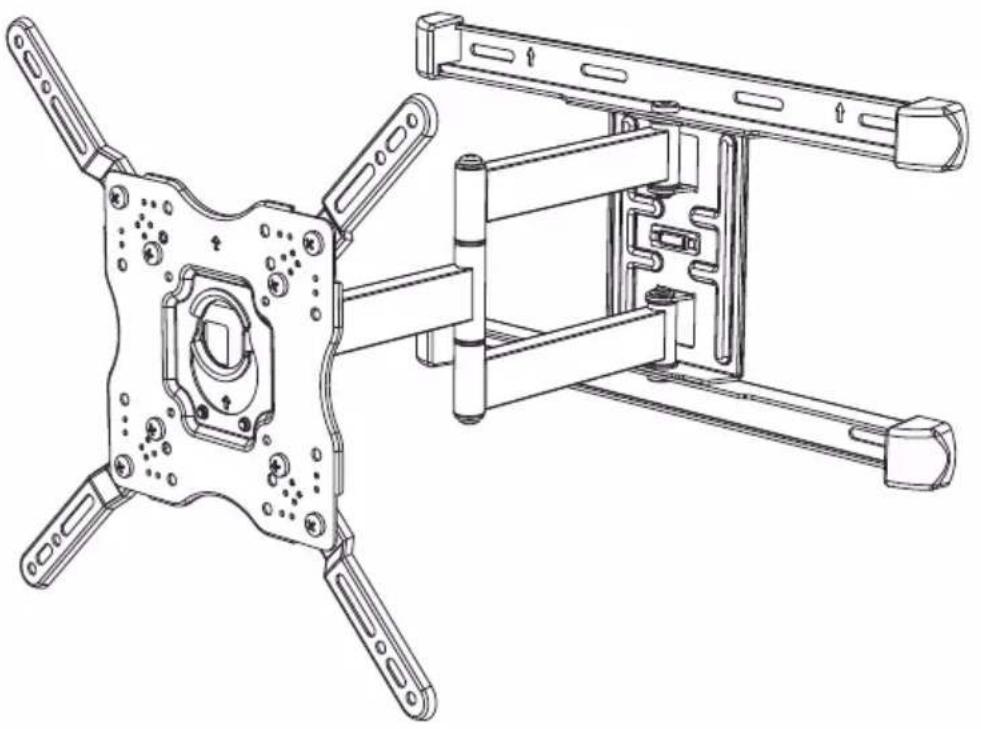

Unidad de montaje x 1 Barras adaptadoras x 4

Manual de instrucciones y Manual de garantía

Plantilla de papel para placa de amurado

Kit de materiales para instalación (A\~M)

ADVERTENCIA: El producto contiene elementos pequeños que podrían presentar un riesgo de asfixia si son tragados.

(A) tornillo tirafondo ST8*63 (x 6)

(B) arandela 9.5212.0(x6)

(C) taquete Φ10*50/PA6 (x 6)

(D) tornillo Phillips M6*16 (x 4)

(E) tornillo Phillips M6*18 (x 4)

(F) tornillo Phillips M6*25 (x 4)

(G) arandela Φ6.4*Φ18*1.5 (x 4)

(H) tornillo Phillips M8*10 (x 8)

(I) tornillo Phillips M8*18 (x 4)

(J) tornillo Phillips M8*25 (x 4)

(K) arandela Φ8.4*Φ19*2.0 (x 4)

(L) separator (ABS) Φ8*Φ18*10 (× 8)

(M) clip ordenador de cables (x 1) llave hexagonal (x 1)

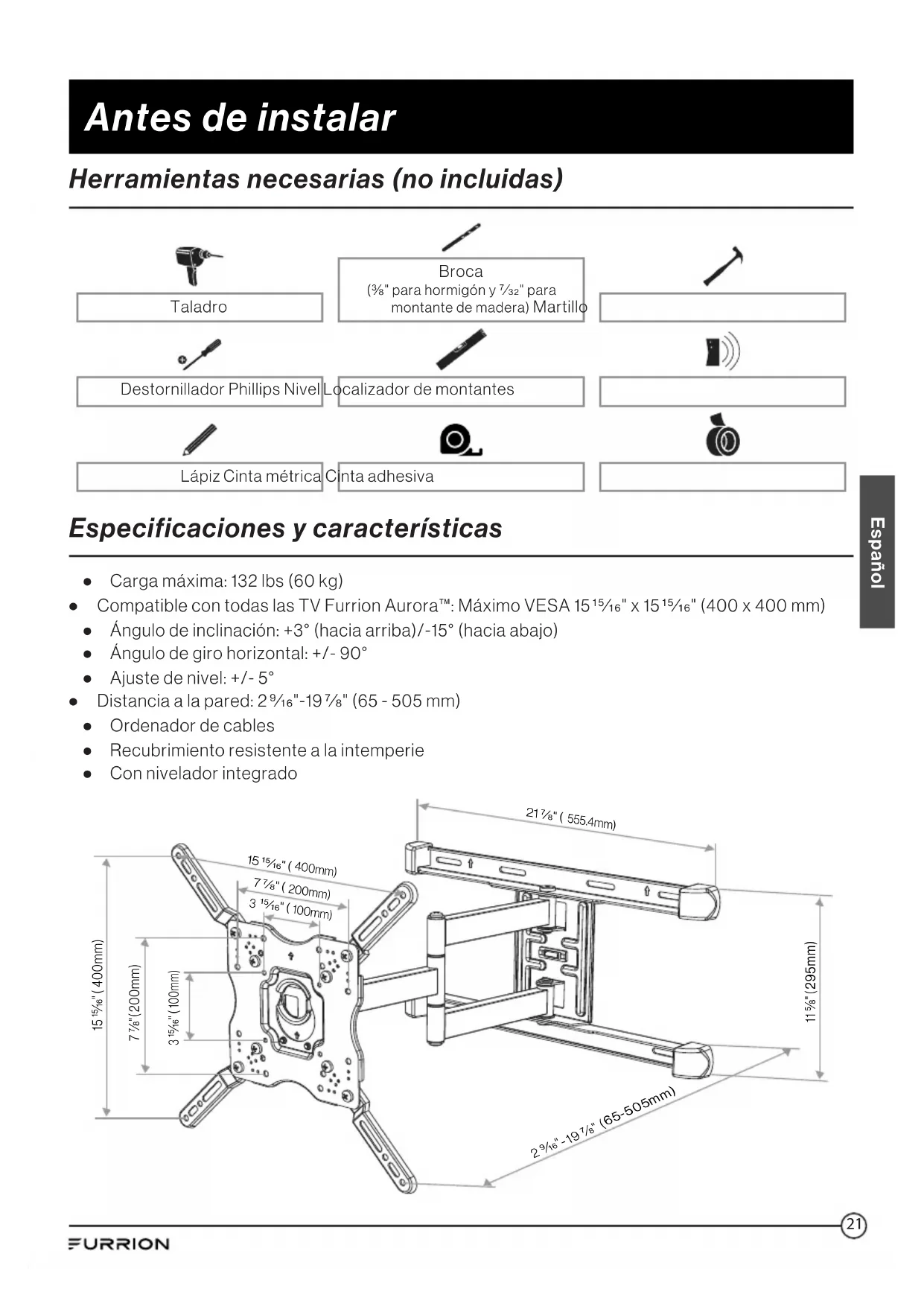

Antes de instalar

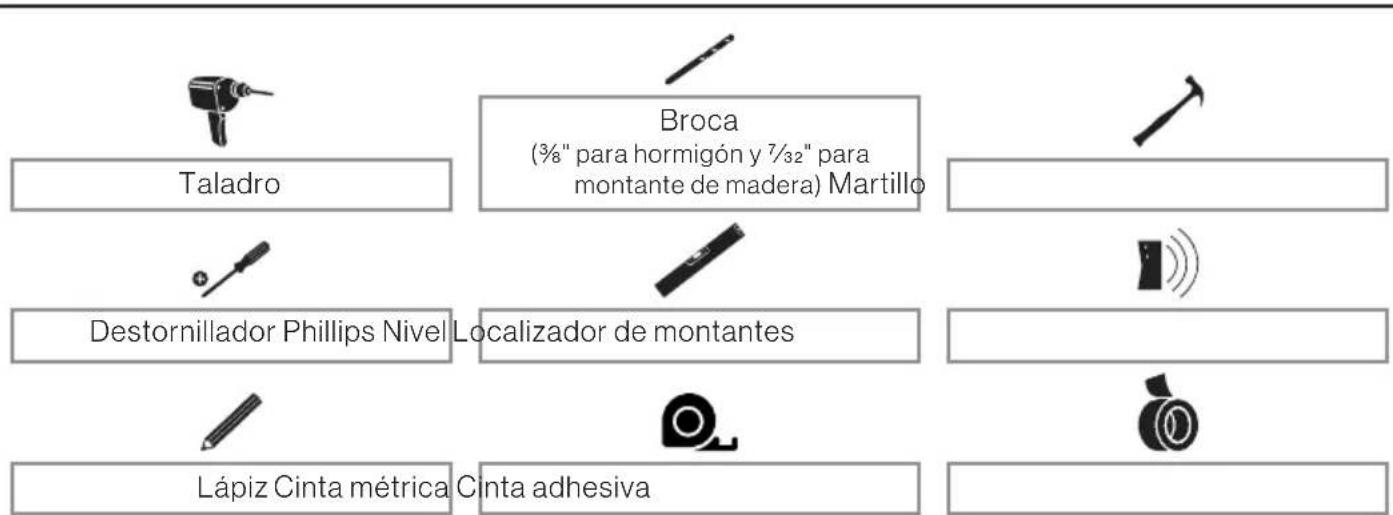

Herramientas necesarias (no incluidas)

Especificaciones y características

• Carga máxima: 132 lbs (60 kg)
- Compatible con todas las TV Furrion Aurora™: Máximo VESA 15 ^15/16 " x 15 ^15/16 " (400 x 400 mm)
- Ángulo de inclinación: +3° (hacia arriba)/-15° (hacia abajo)
- Ángulo de giro horizontal: +/- 90°
- Ajuste de nivel: +/- 5°
• Distancia a la pared: 2 ^9/16 "-19 ^7/8 " (65 - 505 mm)
- Ordenador de cables
- Recubrimiento resistente a la intemperie
- Con nivelador integrado

Ajuste la placa de soporte de la TV

1. Primero quite la placa de soporte de la TV de la unidad de montaje.

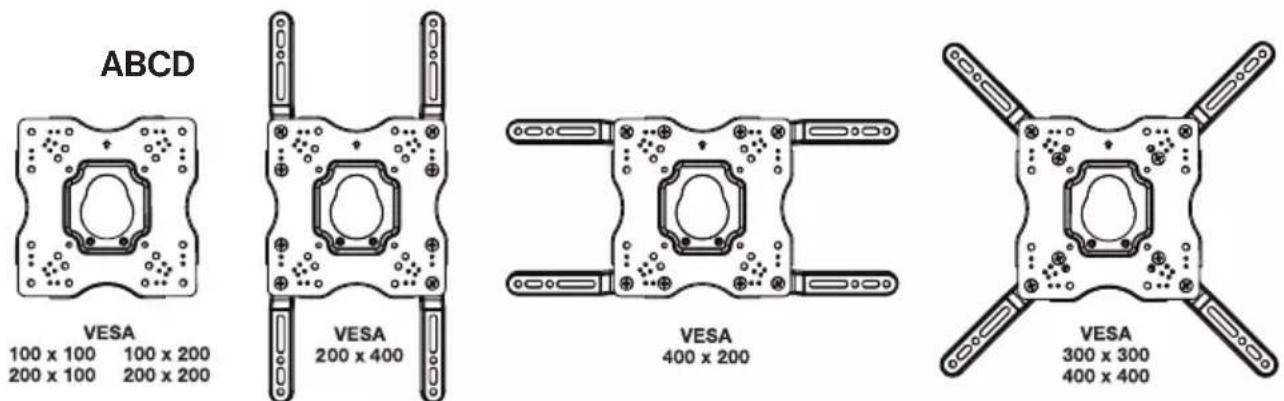

1. Elija una de las siguientes configuraciones (A, B, C o D) de acuerdo con su TV y arme la placa de soporte de la TV.

2. La placa de soporte de la TV se expande pare adaptarse patrones de orificios para TV desde 3^15/16 " x 3^15/16 " (100 x 100 mm) a 15^15/16 " x 15^15/16 " (400 x 400 mm).

3. Mida el ancho y la altura del patrón de orificios de su TV con una cinta métrica.
4. Arme el soporte para televisor con 4 barras adaptadoras y 8 tornillos M8*10 (H) de acuerdo a una de las siguientes configuraciones B, C o D, sin apretar los tornillos. Ajuste levemente las 4 barras adaptadoras para que los orificios de montaje queden alineados con los de la parte trasera del televisor, y luego ajuste los tornillos para fijar las 4 barras adaptadoras.

PATRÓN DE MONTAJE VESA para TV Furrion Aurora™

Modelos de TV Ancho (mm) Altura (mm) Tornillo
FDUP43CBRFDUF43CBR	200 200		M6*15 mm(x 4)
FDUP49CBRFDUF49CBR	200 400
FDUP55CBRFDUF55CBRFDUP65CBRFDUF65CBR	400 400

Instalación

Paso 1: Amurar la placa de amurado a la pared

Advertencia: No taladre en juntas de mortero. Asegúrese de taladrar los orificios centrados en los montantes ladrillos.

A. Amurado contra hormigón sólido o pared de bloques de hormigón

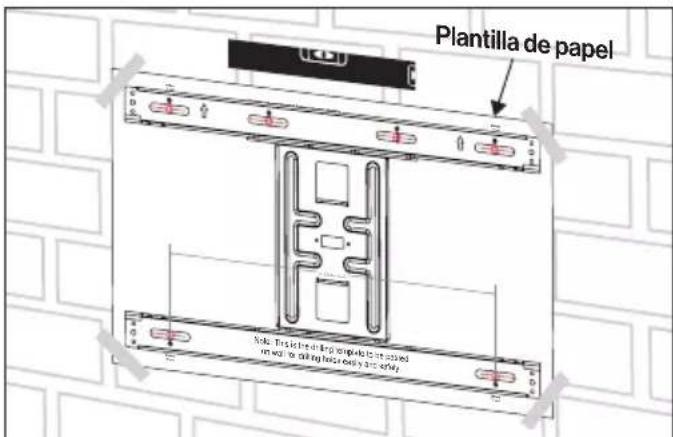

1. Elija una altura adecuada para su TV. Nivele la plantilla de papel contra la pared y fijela con cinta adhesiva para taladrar de forma segura.

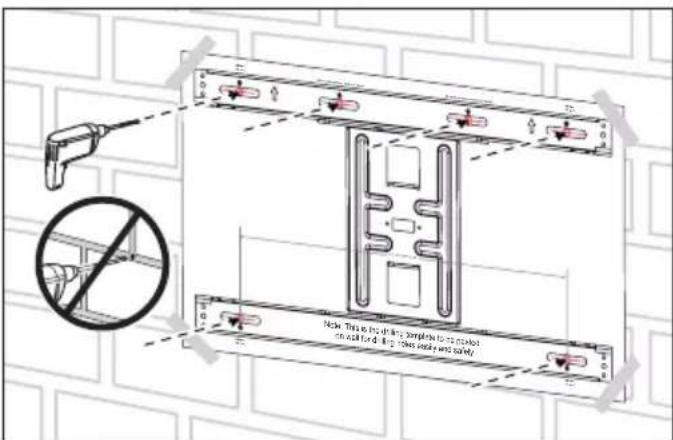

1. Use una broca de 3/8" (10 mm) para hacer 6 orificios pilotos en el hormigón.

Nota: Taladre los orificios piloto a una profundidad de 3" (75 mm).

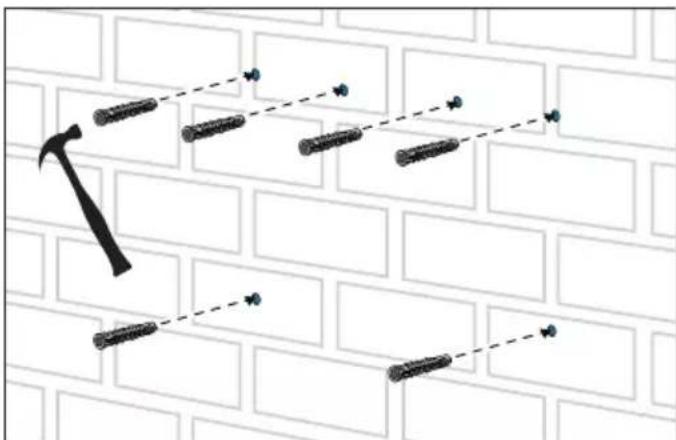

1. Quite la plantilla de papel de la pared e inserte 6 taquetes para hormigón (C) en los orificios. Puede usar un martillo para golpear suavemente los taquetes hasta que queden en su lugar.

Precaución: Asegúrese de que el taquete quede rasante con la superficie de hormigón.

1. Instale la placa de amurado con 6 tornillos tirafondos (A) y arandelas (B). Apriete los tornillos para que la placa de amurado quede ajustada firmemente a la pared.

Advertencia: No los apriete en exceso. Ajustarlos en exceso puede dañar los tornillos tirafondos y reducir significativamente su poder de soporte.

Instalación

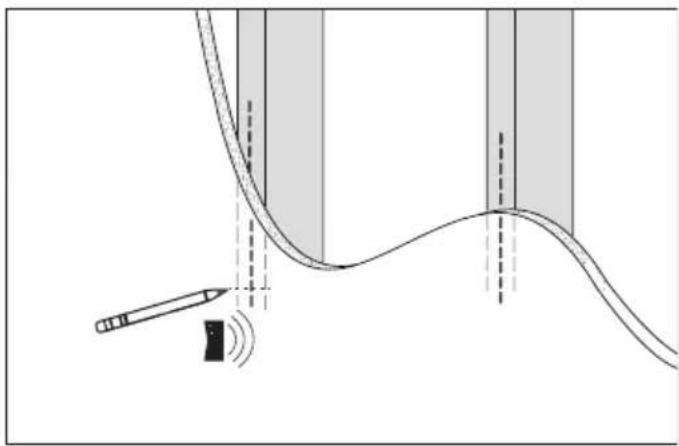

B. Amurado contra una pared de montantes de madera cubierta con placas de yeso

1. Use un localizador de montantes para encontrar ambos bordes del montante de madera. Encuentre el centro de cada montante de madera y marque las líneas centrales de dos montantes.

Nota: El yeso que cubre el montante de madera no debe tener un grosor mayor a 16 mm (5/8").

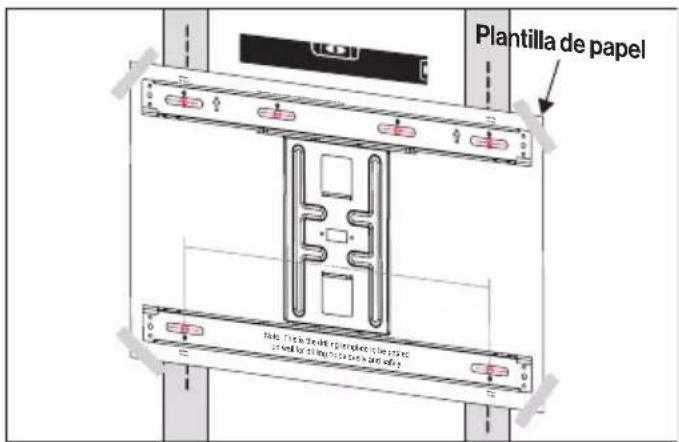

1. Coloque la plantilla de papel contra la pared para asegurarse de que los 4 orificios queden alineados con las líneas centrales de los montantes. Nivele la plantilla de papel y fijela con cinta adhesiva.

Nota: El orificio de montaje debe estar centrado en el montante.

1. Use una broca de 7/32" (5.5 mm) para hacer 4 orificios piloto. Luego retire la plantilla de papel de la pared.

Nota: Taladre los orificios piloto a una profundidad de 3" (75 mm).

1. Instale la placa de amurado con 4 tornillos tirafondos (A) y arandelas (B). Apriete los tornillos tirafondos de forma que la placa de amurado quede firme contra la pared.

Advertencia: No los apriete en exceso.

Instalación

Paso 2: Fije a la TV la placa de soporte de la TV

1. Determine el largo y el diámetro adecuados de tornillos a usar para los orificios de montaje de su TV.

- Si la parte trasera de su TV es plana, use tornillos más cortos con arandelas.

- Si la parte trasera de su TV es irregular o curvada, use tornillos más largos con arandelas y separadores (L).

* Para una TV Furrion Aurora™, por favor use tornillos M6 *15 mm (D) y arandelas (G) para fijar la placa de soporte de la TV a la parte trasera de la TV.

1. Use 4 tornillos M6*15 (D) y arandelas (G) para fijar a la parte trasera de su TV Furrion Aurora™ la placa de soporte de TV ya configurada. Asegúrese de que el soporte esté centrado verticalmente y a nivel. Apriete los tornillos (D) para asegurarse de que la placa de soporte esté fijada firmemente contra la parte trasera de la TV.

Advertencia: Asegúrese de usar tornillos de la longitud adecuada para su TV. Un tornillo demasiado largo podría dañar su TV.

Paso 3: Cuelgue su TV en la placa de amurado

Precaución: Por favor, use al menos dos personas para mover e instalar la TV contra la placa de amurado.

1. Cuelgue la TV en el brazo de la placa de amurado enganchando primero el soporte superior y luego apoyando la TV en su posición.

NOTA: Si va a colocar un televisor en un ambiente ventoso, se sugiere usar una cinta de sujeción para evitar que se mueva el brazo.

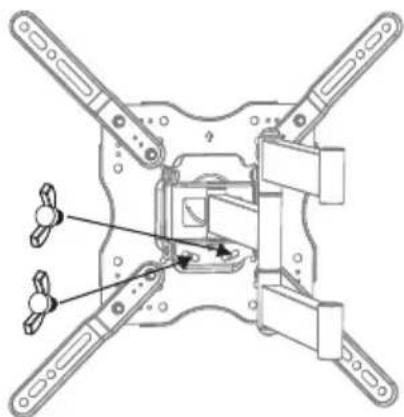

1. Gire en sentido horario las dos perillas de la parte inferior del brazo de montaje para fijar la TV firmemente contra la placa de amurado.

Ajuste el ángulo de la TV

AJUSTE DE NIVEL

Puede girar las perillas a mano para ajustar el nivel de su TV. Una vez finalizado el ajuste, apriete las perillas hasta que queden firmes.

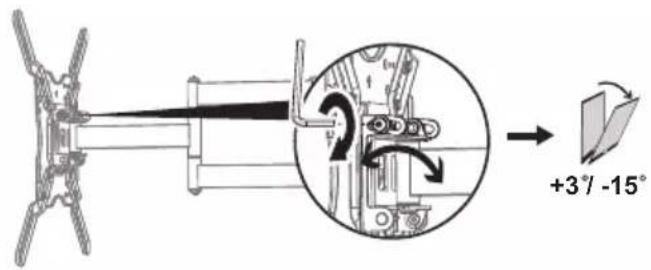

AJUSTE DE INCLINACIÓN

Puede usar una llave hexagonal (M) para aflojar levemente ambos tornillos de tensión de inclinación de forma de ajustar el ángulo de inclinación a una posición óptima. Una vez finalizado el ajuste, apriete ambos tornillos firmemente con la llave hexagonal (M).

Ordenamiento de los cables

El clip ordenador de cables se incluye para agregar al brazo de montaje con el fin de mantener sus cables ordenados y protegidos.
