F2AA002ABBK - Montaje en pared Furrion - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural inclinable y fijo para exteriores
Marca	Furrion
Modelo	F2AA002ABBK
Carga máxima	110 lb (50 kg)
Compatibilidad VESA	Hasta 600 x 400 mm
Ángulo de inclinación	0° (arriba) / -12° (abajo)
Distancia a la pared	1 7/16 pulg (36 mm)
Nivelador integrado	Sí, nivel de burbuja
Bloqueo antirrobo	Sí, con barra de bloqueo y candado (no incluido)
Materiales	Acero (estimado)
Tipo de pared compatible	Montantes de madera o hormigón macizo
Fijación incluida	Tornillos, arandelas, anclajes para hormigón, espaciadores
Herramientas requeridas (no incluidas)	Taladro, brocas de 5/16 pulg (8 mm) y 1/4 pulg (6 mm), nivel, detector de montantes
Número de personas recomendado	Al menos 2
Mantenimiento y limpieza	Limpiar con un paño seco, verificar y apretar los tornillos periódicamente
Garantía	Cualquier instalación incorrecta anula la garantía
Contacto	[e-mail]

Preguntas frecuentes - F2AA002ABBK Furrion

¿Cuál es el peso máximo que puede soportar este soporte?

El peso máximo es de 110 lb (50 kg). Nunca exceda este límite para evitar cualquier riesgo de caída.

¿Qué tipos de paredes son compatibles con este soporte mural?

El soporte está diseñado para instalación sobre montantes de madera cubiertos de paneles de yeso (máx. 16 mm) o sobre pared de hormigón macizo o bloques de hormigón.

¿Cuáles son las dimensiones VESA compatibles?

El soporte acepta normas VESA hasta 600 x 400 mm. Está especialmente adaptado para televisores Furrion Aurora de 43 a 65 pulgadas.

¿Cómo ajustar el ángulo de inclinación del televisor?

La inclinación se ajusta manualmente de 0° (hacia arriba) a -12° (hacia abajo). Si el movimiento es difícil, afloje los tornillos de ajuste en los brazos, ajuste el ángulo y luego vuelva a apretar.

¿El soporte viene con un antirrobo?

Sí, cuenta con una barra de bloqueo y un sistema antirrobo, pero el candado no está incluido.

¿Qué herramientas se necesitan para la instalación?

Necesitará un taladro, brocas de 5/16 pulg (8 mm) para hormigón o 1/4 pulg (6 mm) para madera, un nivel y un detector de montantes (no incluidos).

¿Se necesita varias personas para instalar este soporte?

Sí, se recomienda encarecidamente ser al menos dos personas para levantar y fijar el televisor de manera segura.

¿Cómo mantener el soporte mural?

Limpie regularmente con un paño seco. Verifique periódicamente todos los tornillos y herrajes, y apriete si es necesario.

¿Qué hacer en caso de piezas faltantes o dañadas?

No intente ensamblar el producto. Contacte inmediatamente al distribuidor autorizado donde compró el soporte.

¿Puedo instalar este soporte en una pared de ladrillo o bloque de hormigón?

Sí, siempre que la pared sea de hormigón macizo o bloques de hormigón. Use los anclajes para hormigón incluidos y perfore en el ladrillo macizo, no en las juntas de mortero.

MANUAL DE USUARIO F2AA002ABBK Furrion

Manual de instrucciones

*LaImagen del producto es solo una referencia.

Contents

English 3

Bienvenido 19
Instruccion de seguridad importante 19
Contenido 20
Antes de instalar 21
Instalacion 22
Ajuste de inclinacion 26

Welcome

Gracias por comprar el soporte universal de inclinacion fija para exteriorores Furrion para televisores Furrion AuroraTM de 43^ / 49^ / 55^ / 65^ . Antes de usar su nuevo producto, lea atentamente estas instrucciones. Este manual de instructaciones contiene informacion relativa a la instalacion y el uso seguro del producto. Por favor, guarde este manual para su referencia futura.

El fabricante no accepts responsibility for daños provocados por una instalación incorrecta a causa de no seguir estas instrucciones.

Si tiene mas preguntas sobre nuestros produits, contactenos en [e-mail]

Instrucción de seguridad importante

ADVERTENCIA

Este producto está Diseñado para instalarse en paredes con montantes de madera o de hormigón macizo. Antes de instalar, asegúrese de que la pared o la superficie de montaje podrá"Soportar de forma segura在哪吒ce el peso combinado de los equipos montados, incluyendo sus accesorios. Nunca exceeda la capacité de carga maxima (110 lbs/50 kg).

TENGÀ EN CUENTE: Una instalación incorrecta anulará la garantía y podra Causear lesiones o daños graves. Se recomienda contratar un experto para que instale el soporte de inclinación fija.

Precaución de seguidad

1. Asegúrese de comprendir cabalmente las instrucciones antes de intentarninger a cabo la instalación. Si no está seguro de cualquier parte del procesode instalación, Solicite asistencia a un instalador profesional.
2. Tenga cuidado de no apretarse los dedos durante la instalación.
3. Se requires de al menos dos pessoas para esta instalacion y se recomienda fuertamente que la instalacion la realice un profesional calificado.
4. Los tornillos deben quedar firmamente ajustados, pero no los ajuste en excesso. Ajustarlos en excesso puede darar las piezas y reducir significativamente su poder de soporte.
5. Siempre use un asistente o un equipo mecánico de elevación paraEAR y posicionar el equipo de forma segura.
6. Se deben usar elementos de seguridad y herramientos adecuadas. No hacerlo podra resultar en daños a la propidad y/o lesiones graves.
7. Este soporte para pared está disnado para usar únicamente con un peso máximo de 110 lbs (50 kg). Usarlo con produits de mayor peso al indicado podria tener inestabilidad, lo which podra Cause lesiones.
8. Cuidado y limpieza: Limpie su soporte asiduamente con un paño seco. Revise periodically todos los tornillos y partes del soporte, incluyendo los tornillos de ajuste de inclinacion, para asegurarse de queittersa connexion se haya aflojado con el tiempo. Vuelva aJKLM de ser necessitiesario.

Contedio

Despaque la caja con cuidado y disfruebe que contenga las siguientes partes. Sirialquier parte faltara o estuviera dañada, no intente armar el producto. Por favor contacte inmediamente al distribuidor autorizzato donde lo compró.

Placa de amurado Barra de bloqueo

Brazos de montaje (izquierdo y correcho)

Plantilla de papel para placá de amurado

Manual de instrucciones y Manual de garantía

Kit de materiales para instalacion (A~K)

ADVERTENCIA: El producto contiene elementosAFPQUES que podrnan presentar un riesgo de asfixia si son tragados.

(A) tornillo tirafondo ST8*63 (x 4) y clip metalico (x 1)

(B) arandela 9.5^ 21^2.0 (x4)

(C) taquete 10^*50 / PA6 (x6)

(D) tornillo Phillips M6*16 (x 4)

(E) tornillo Phillips M6*18 (x 4)

(F) tornillo Phillips M6*25 (x 4)

(G) arandela 6.4^ 18^1.5(x4)

(H) tornillo Phillips M8*18 (x 4)

(I) tornillo Phillips M8*25 (x 4)

(J) arandela 8.4^ 19^2.0(x4)

(K) separator 8^ 18^10 (x8)

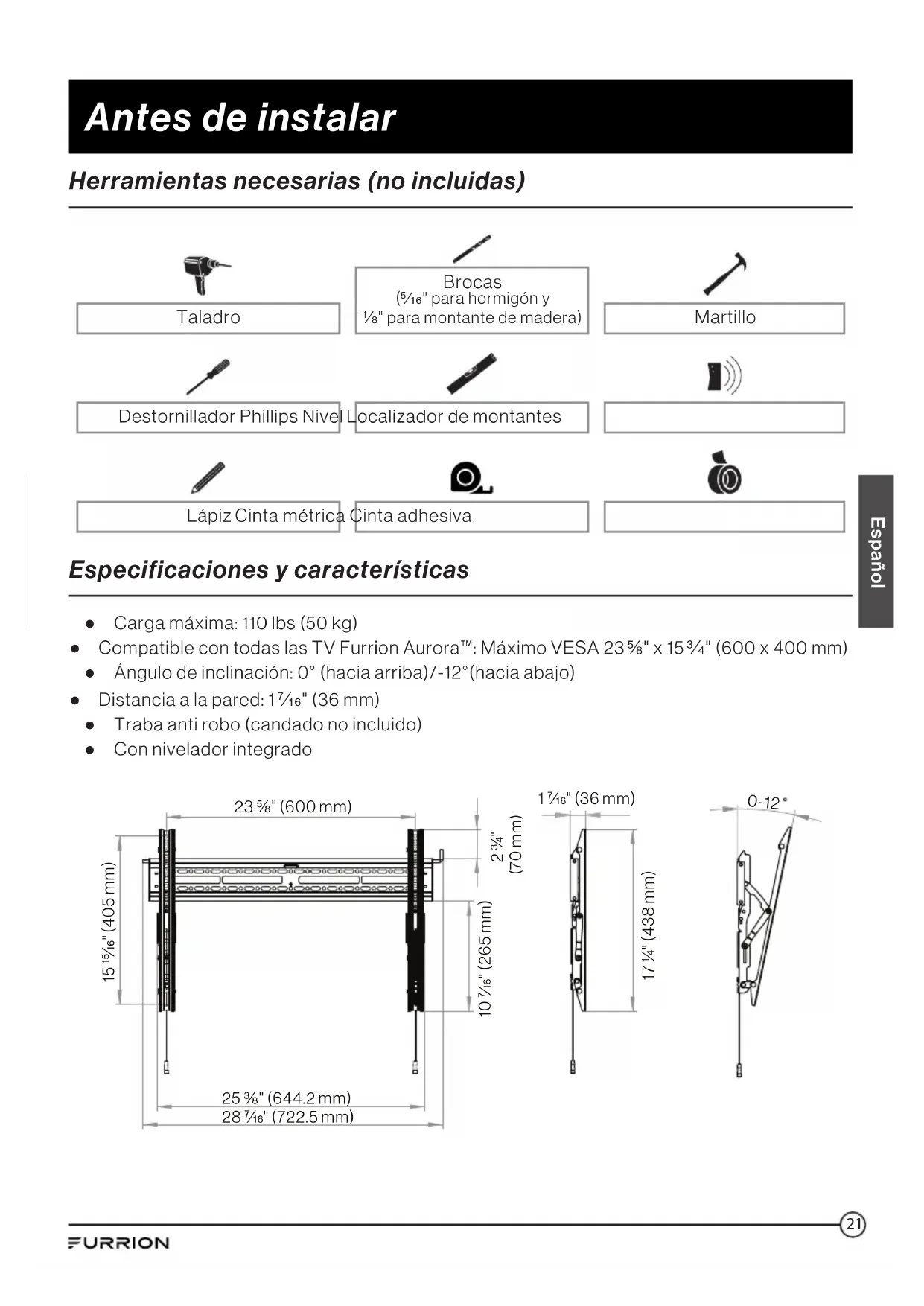

Antes de instalar

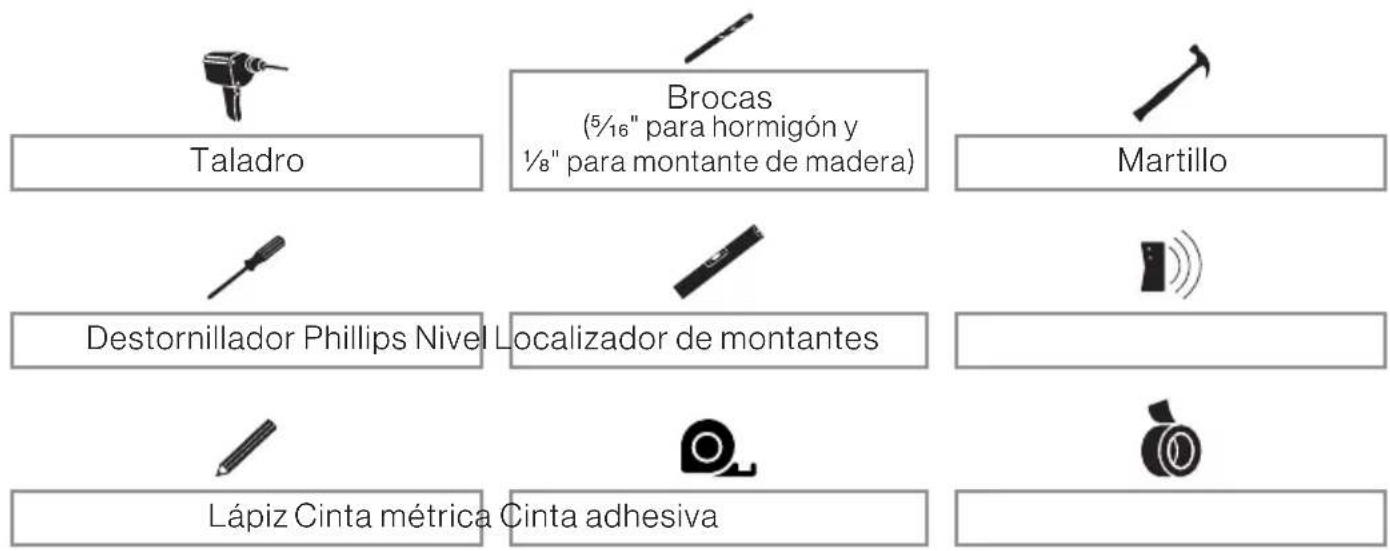

Herramentas necessities (no incluidas)

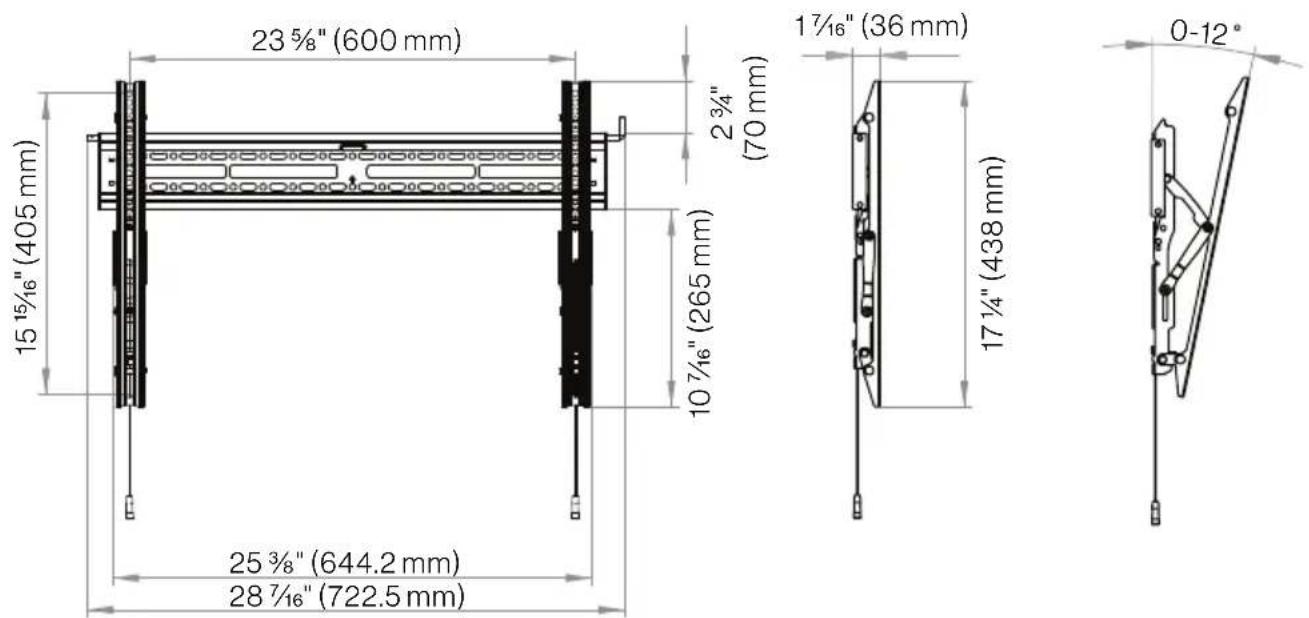

Especificaiones ycharacteristicas

Carga maxima: 110 lbs (50 kg)
- Compatible con todas las TV Furrion Aurora™: Maximo VESA 23 ‰ '' x 15 34 " (600 x 400 mm)
- Ángulo de inclínación: 0^ (hacia arriba)/-12°(hacia abajo)
Distancia a la pared: 17 / 16'' (36 mm)
- Traba anti robo (candido no incluido)
- Con nivelador integrado

Instalación

Paso 1: Amurar la plac de amurado a la pared

ADVERTENCIA: No taladre en jintas de mortero.

Asegürese de taladrar los orificios centrados en los montantes ladrillos.

A. Amurado contra hormigón solido o pared de bloques de hormigón

1. Elija una alta adecuada para su TV. Use un nivel para nivelar la plantilla de papel contra la pared y fjelà con cinta adhesiva.

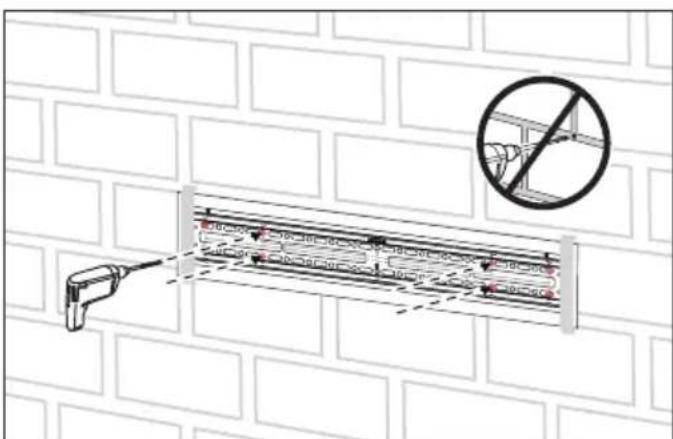

1. Use una BROCA de 5 / 16 " (8 mm) para taladrar 4 orificios de montaje según las marcas para orificios en la plantilla de papel.

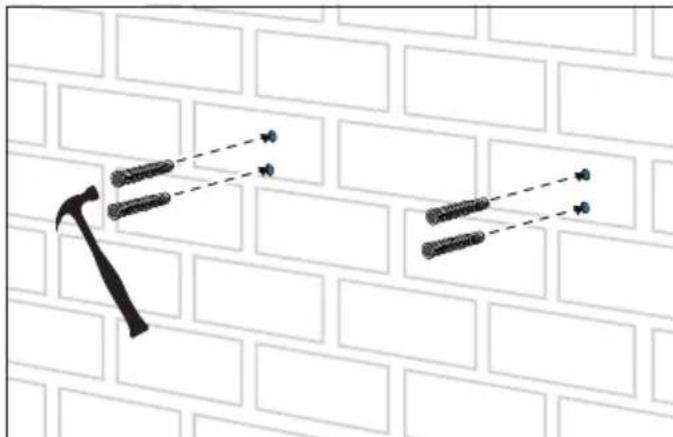

1. Retire la plantilla de papel. Inserte un taquete para hormigón (C) en cada orificio y asegúrese de que quede rasante con la superficie de hormigón.

1. Coloque la placac de amurado contra la pared y use 4 tornillos tirafondos (A) con las arandelas (B) para fjjar la placac de amurado a la pared.

Apriete firmamente los tornillos tirafondos y verifique el nivel de la placá de amurado con el nivelador de burbuja integrado en el soporte.

Precaución: No apriete这些东西 tornillos en excesso.

Instalación

B. Amurado contra una pared de montantes de madera cubierta con placas de yeso

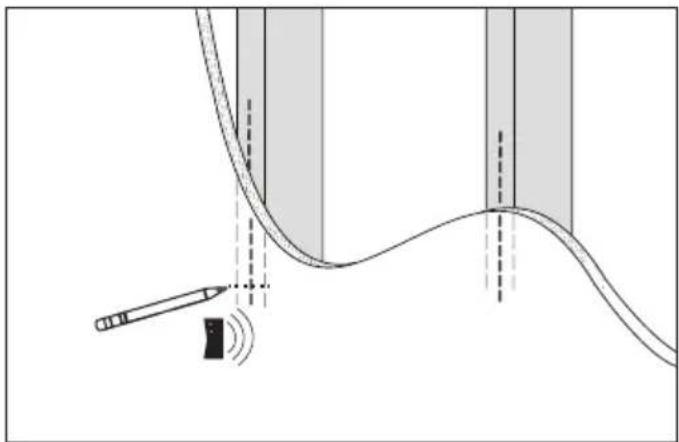

1. Use el localizador de montantes para encontrar dos montantes adyacentes. Encuentre algunos bordes de cada montante para marcar las lineas centrales de ellos con un lápiz.

Note: El yeso que cubre la pared no debetener un grosor mayor a 16 mm (5/8) .

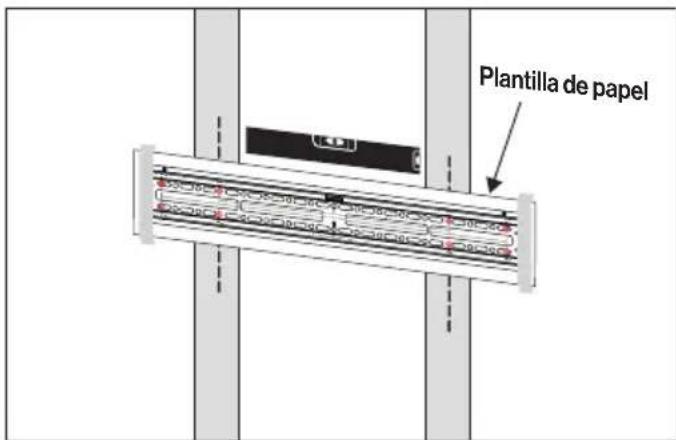

1. Coloque la plantilla de papel contra la pared para asegurar de que los 4 orificios queden alineados con las lineas centrales de los montantes. Nivele la plantilla de papel y fjelá con cinta adhesiva.

1. Use una BROCA de 14 (6 mm) para taladrar 4 orificios de montaje con una profundidad de 3" (76 mm). Luego retire la plantilla de papel.

1. Instale la plac de amurado con 4 tornillos tirafondos (A) y arandelas (B).

Apriete firmamente los tornillos tirafondos y verifique el nivel de la plac de amurado con el nivelador de burbuja integrado en el soporte.

PRECAUCION: No apriete los tornillos tirafondos en excesso. Su uso inadeado pourrait reducir el poder de agarre del tornillo tirafondo.

Instalacion

Paso 2: Fijar los brazos de montaje a la TV

1. Determine el长大o y el diametro adecuado de tornillos a usar para los patrones de montaje de su TV.

2. Si la parte trasera de su TV es plana, use tornillos más cortos con sus correspondientes arandelas.

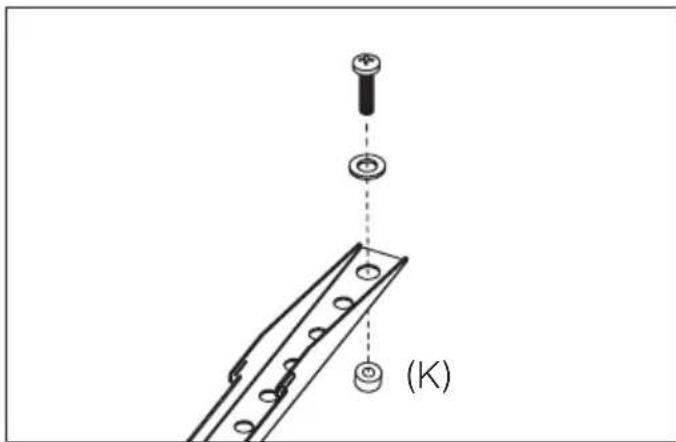

• Si la parte trabera de su TV es irregular o curvada, use tornillos más largos con sus correspondientes arandelas ySeparatedores (K).

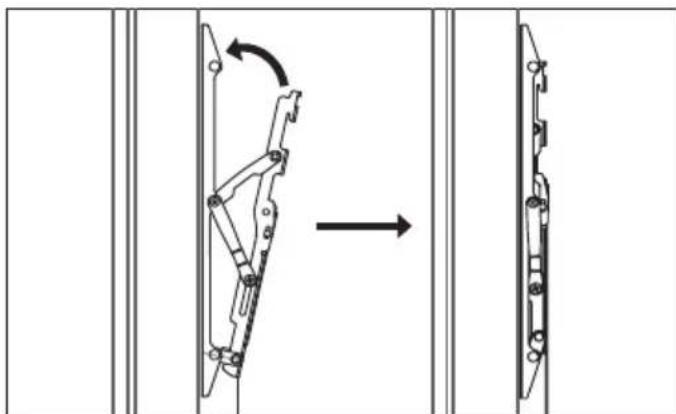

1. Abra los brazos de montaje con el ángulo máximo de inclínación.

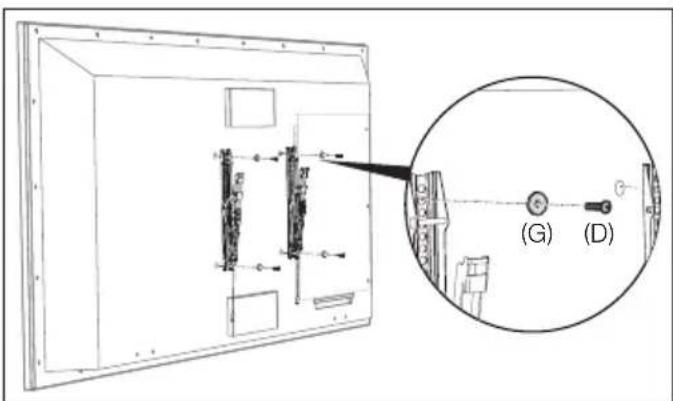

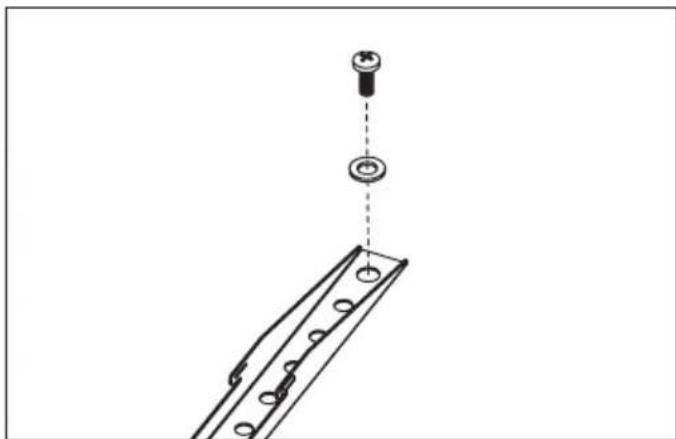

1. Use los 4 tornillos y arandelas elegidos para fazer los brazos de montaje a la parte trasera de la TV.

Apriete los tornillos para asegurar de de que los brazos queden fjados de forma firme y vertical a la TV. *Para una TV Furrion Aurora™, por favor use los tornillos M6 ^15mm (D) y las arandelas (G) provistos para fjar los brazos de montaje a la TV.

1. Luego de fjiarlos a la parte trasera de la TV, cierre los brazos de montaje sin inclinacion.

Instalación

Paso 3: Colgar la TV contra la pared

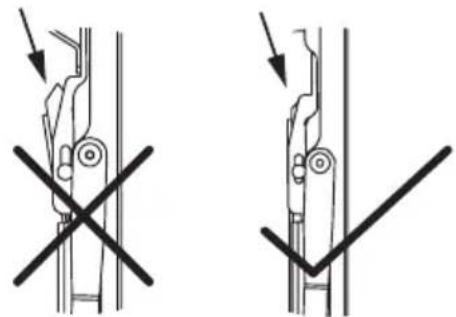

Precaución: Asegúrese de que las pinzas de resorte de los brazos de montaje estén cerradas antes de colgar la TV.

AbrióCerrado

1. Use al menos dos pessoas para levantar la TV y enganchar los brazos de montaje a la placac de montaje.
2. Aplique una leve presión a la parte inferior de su TV para que las pinzas de resorte de los brazos de montaje traben con la placá de montaje.

Important: No suele la TV hasta que los brazos de montaje hayan quedo seguramente trabajo con la placademontaje.

1. Para qitar la TV de la pared, tire hacía abajo de ambos resorts en los brazos para desbloquear las pinzas y levante la TV de la placá de montaje, con al menos dos personas.

Paso 4: Bloqueo de los brazos de montaje

1. Inserte la barra de bloqueo a工程技术 de los brazos de montaje izquierdo y derechocho.

Instalacion

1. Use el clip metalico (A) para fazer la barra de bloqueo. De esta forma evitará que los brazos de montaje se muevan o caigan.

1. Para evaporar robos y por motivos de seguidad,可以更好 ser un candido (no incluido) para trancar la unidad de montaje.

Ajuste de inclinación

Paraaabstarelángulo de inclinacion,simplementemueva la TVhastaelángulo desrado. Si no pueed mover fácilmente la TV para cambiar el ángulo de inclinacion,afloje o apriete los tornillosdeajuste del brazozquierdo y derecho para mover la TValángulo desado.

Nota: Una vez finalizo el ajuste, apriete firmamente los tornillos izquierdo y derecho para evaporar daños a causa de在哪quer movimiento.

FURRION

©2007-2019 Furrion Ltd. Furrion® y el logotipo de Furrion y son MARCAS commerciales con licencia de uso de Furrion Ltd. y estaeads en los Estados Unidos y en otheros Paises.

FURRION.COM
