AIR 80 - Aire acondicionado Orbegozo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador de aire con humidificación
Marca	Orbegozo
Modelo	AIR 80
Categoría	Climatización
Alimentación	Red (230 V ~ 50 Hz)
Potencia absorbida	73,3 W
Caudal de aire máximo	9,53 m³/min
Nivel de potencia acústica	61,1 dB(A)
Velocidad máxima del aire	4,2 m/s
Número de velocidades	3 (baja, media, alta)
Temporizador	0,5 a 7,5 horas
Mando a distancia	Sí (2 pilas AAA no incluidas)
Función oscilación	Horizontal automática y vertical manual
Bandeja de hielo	Sí (2 acumuladores de frío)
Filtro de aire	Triple filtro permanente extraíble
Capacidad del depósito de agua	Aproximadamente 5 L (estimación)
Seguridad	Supervisión infantil, no usar cerca del agua
Mantenimiento	Limpieza regular del filtro, paño húmedo y depósito
Garantía	Legal, servicio técnico a través de Orbegozo

Preguntas frecuentes - AIR 80 Orbegozo

¿Cómo encender y apagar el climatizador AIR 80?

Enchufe el aparato a la red. Pulse el botón POWER para encender. Para apagar, pulse nuevamente el botón POWER.

¿Cómo usar la función de enfriamiento con cubitos de hielo?

Coloque los acumuladores de frío en el congelador hasta que estén congelados. Abra la trampilla frontal, colóquelos en el depósito o en la parte superior del climatizador. Pulse el botón COOL para activar la humidificación, la temperatura puede bajar hasta 3°C por debajo de la ambiente.

¿Cómo ajustar el temporizador?

Pulse el botón TEMPORIZADOR (TIMER) para definir una duración entre 30 minutos y 7,5 horas. Cada pulsación aumenta el tiempo por intervalos.

¿Cómo limpiar el filtro de aire?

Desconecte el aparato. Retire las tres pantallas del filtro de aire desatornillando los tornillos. Límpielas con un detergente neutro y un cepillo, enjuague con agua clara y vuelva a instalarlas.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté correctamente enchufado. Asegúrese de que el enchufe de red funciona. Si el problema persiste, contacte al servicio técnico de Orbegozo.

¿Cómo instalar las ruedas?

Monte las ruedas en la parte inferior del climatizador fijándolas con 4 tornillos cada una. Las ruedas con frenos deben estar en la parte trasera.

El mando a distancia no funciona, ¿qué hacer?

Verifique las pilas (2 x AAA 1,5 V, no incluidas). Reemplácelas si es necesario. Dirija el mando hacia la parte delantera del climatizador. Si el problema persiste, limpie el sensor.

¿Puedo usar el aparato sin agua?

Sí, el aparato puede funcionar como simple ventilador sin agua, pero la función de enfriamiento y humidificación no estará activa.

¿Cómo limpiar el depósito de agua?

Desconecte el aparato. Abra los pestillos laterales, retire la parte superior. Lave el depósito con un detergente neutro, enjuague y seque antes de volver a montar.

¿Cuál es la potencia sonora del aparato?

El nivel de potencia acústica es de 61,1 dB(A), lo que corresponde a un nivel sonoro moderado.

MANUAL DE USUARIO AIR 80 Orbegozo

Avenida de Santiago, 86

30007 Murcia

España

E-mail: [e-mail] / Página web: www.orbegozo.com

Made in P.R.C.

Lea atentamente este manual antes de utilizar este aparato y guárdelo para futuras consultas. Sólo así podrá obtener los mejores resultados y la máxima seguridad de uso.

Estimado Cliente: Si sigue las recomendaciones incluidas en este manual de instrucciones, el electrodoméstico le ofrecerá un alto rendimiento constante y funcionará correctamente durante muchos años.

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde este bien incluida la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

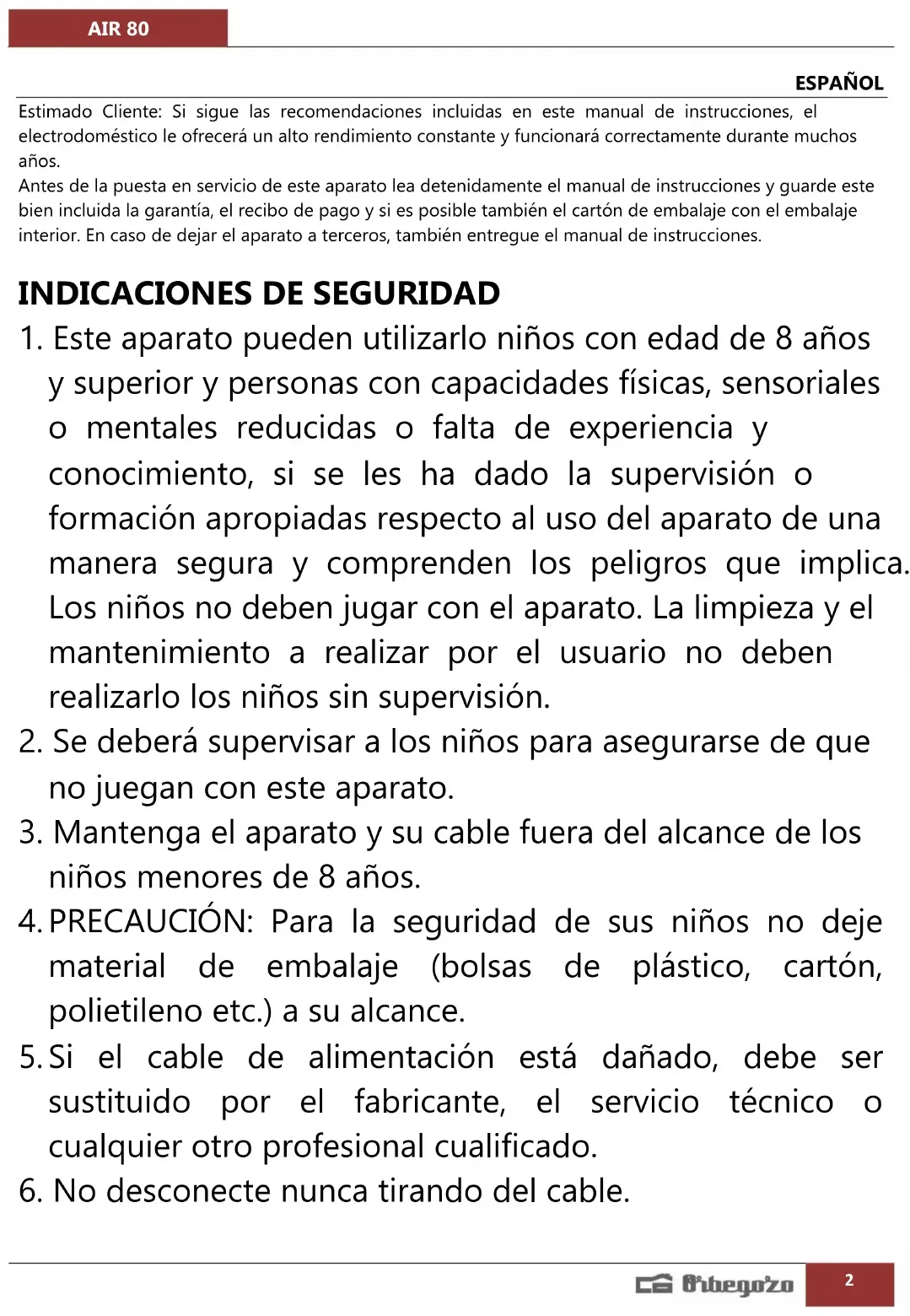

INDICACIONES DE SEGURIDAD

1. Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.
2. Se deberá supervisar a los niños para asegurarse de que no juegan con este aparato.
3. Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.
4. PRECAUCIÓN: Para la seguridad de sus niños no deje material de embalaje (bolsas de plástico, cartón, polietileno etc.) a su alcance.
5. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, el servicio técnico o cualquier otro profesional cualificado.

6. No desconecte nunca tirando del cable.

7. No lo ponga en funcionamiento si el cable o el enchufe están dañados o si observa que el aparato no funciona correctamente.

8. No manipule el aparato con las manos mojadas.
9. No sumergir el aparato en agua o cualquier otro líquido.
10. Antes de su limpieza observe que el aparato está desconectado.
11. El aparato debe instalarse de acuerdo con la reglamentación nacional para instalaciones eléctricas.
12. Este aparato es sólo para uso doméstico.
13. En caso de necesitar una copia del manual de instrucciones, puede encontrarla en www.orbegozo.com.
14. ADVERTENCIA: En caso de mala utilización, existe riesgo de posibles heridas.
15. Nunca introduzca los dedos, lápices o cualquier otro objeto a través de la rejilla cuando el ventilador se encuentre en funcionamiento.
16. Desenchufe el aparato cuando lo mueva de un sitio a otro.
17. Desenchufe el aparato cuando vaya a quitar las rejillas protectoras para limpiarlo.

18. Al poner en marcha el aparato asegúrese de colocarlo sobre una superficie plana y estable para evitar que vuelque.

19. NO USE el ventilador en una ventana. La lluvia puede ocasionar un peligro de naturaleza eléctrica. No deje el ventilador en funcionamiento cerca de donde se haya recogido agua para evitar posibles riesgos de carácter eléctrico.

20. No ponga en marcha este aparato cerca de una hoguera, ya que puede prender y provocar fuego, ocasionando daños personales y materiales.
21. No utilice este aparato en zonas donde haya o se almacenen líquidos como gasolina, pintura u otros líquidos inflamables.
22. No intente desmontar o alterar el aparato de modo distinto a lo que se especifica en este manual. Ya que podría provocar una descarga eléctrica, fuego o daños personales.
23. No cubra u obstaculice ninguno de los flujos de aire hacia las rejillas de entrada o salida, ya que el aparato se podría calentar y provocar un incendio.
24. Mantenga todos los objetos al menos a 1,5 metros de los laterales frontales y traseros del aparato.

FUNCIONES

1. Refrigeración / Humidificación: Este aparato puede utilizarse como humidificador, utilizado junto con los acumuladores de frio, este aparato puede refrescar el ambiente.
2. Velocidad ajustable: tiene tres velocidades: baja, media y alta.
3. Función oscilante: las lamas giran automáticamente facilitando la corriente de aire hacia todo el ambiente. También pueden girar transversalmente al ajustar manualmente la dirección del aire arriba y abajo.
4. Triple filtro de aire permanente y triple almohadilla de enfriamiento.
5. Temporizador de hasta 7,5 horas
6. Mando a distancia: para controlar las funciones del aparato a distancia.

MONTAJE

1. Abra el embalaje y saque el climatizador.
2. Monte las ruedas en la parte inferior del climatizador sujetándolas con 4 tornillos cada una. Las ruedas con freno se deben situar en la parte trasera del climatizador.
3. Llene el depósito con agua limpia.

① Abra la trampilla frontal presionado en la parte superior
② Vierta el agua por encima del nivel mínimo pero no más del nivel máximo.
③ Para obtener el efecto enfriamiento, puede colocar los acumuladores de frío en la parte superior, previamente congelados.

Atención: corte la corriente cuando vierta el agua en el depósito. No tenga la misma agua durante más de 15 días.

FUNCIONAMIENTO

Enchufe el dispositivo a la corriente

1. Para encender el climatizador pulse el botón POWER
2. Pulsador de velocidad "LOW, MED, HI": seleccione la velocidad deseada 1, 2 ó 3.
3. Botón de oscilación: pulse el botón "OSC", la dirección del aire oscila horizontalmente. Al volver a pulsarlo se detiene esta función.

También puede girar las paletas transversalmente de forma manual, elija la corriente de aire hacia arriba y hacia abajo.

1. Botón de humidificación: pulse el botón "COOL" para que comience a funcionar. Si añade los acumuladores de frío, la temperatura de la rejilla de ventilación de salida de aire puede descender hasta 3°C por debajo de la temperatura ambiente después de unos minutos. Si vuelve a pulsar el botón, se detiene esta función.

2. Temporizador: Puede ajustar un tiempo de apagado de entre 30 minutos y 7,5 horas.

3. Para apagar el climatizador pulse el botón "POWER".

4. Todas las funciones se pueden realizar mediante el mando a distancia.

MANDO A DISTANCIA

El mando a distancia le permite controlar las mismas funciones que el panel de control. Dirija siempre el mando a distancia hacia la parte frontal del climatizador cuando quiera utilizarlo.

No mezcle distintos tipos de pilas ni nuevas y viejas.

Retire las pilas del mando a distancia si no va a ser utilizado por largos periodos de tiempo.

Funciona con dos pilas 1.5V AAA (no incluidas)

USO DE LOS ACUMULADORES DE FRÍO

El cristal de hielo posee la característica principal de mantener el frío, puede absorber el calor del agua y hacer que baje la temperatura de agua del depósito por debajo de la temperatura ambiente, de modo que el aire será mucho más frío.

Modo de empleo:

a. Añada agua al ACUMULADOR hasta la indicación MÁX y colóquelo en el congelador para asegurarse de que se congela por completo.
b. Coloque el ACUMULADOR en la parte superior del climatizador
c. Hay dos ACUMULADORES que se pueden emplear de forma intercalada.

LIMPIEZA Y MANTENIMIENTO

1. Limpie las pantallas de los filtros de aire

Desconecte el enchufe, quite los dos tornillos de cada una de las tres pantallas de los filtros de aire y retírelos del climatizador. Limpie la pantalla del filtro de aire con detergente neutro y una brocha. A continuación, límpielo con agua limpia y vuelva a instalarlo en el dispositivo.

2. Limpie las almohadillas húmedas

Desconecte el enchufe de la corriente, desmonte la pantalla del filtro de aire y retire la almohadilla húmeda del soporte. Limpie la almohadilla húmeda con detergente neutro y una brocha. A continuación, límpiela con agua limpia y vuelva a instalarla en el dispositivo.

Atención: la almohadilla húmeda debe instalarse por completo, para evitar fugas.

3. Limpie el depósito de agua

Desconecte el enchufe, abra los dos cierres situados a ambos lados del climatizador, extraiga la parte superior del climatizador y sitúela sobre un trapo o papel para absorber las gotas de agua que puedan quedar en la bomba de agua. Lávelo con detergente neutro y aclare con agua. Una vez seco, vuelva a montar el climatizador.

4. Limpie la carcasa

Limpie con detergente neutro y un paño suave.

Atención: Desconecte el enchufe cuando limpie el dispositivo y no deje restos de agua en el panel de control.

Situación	Posible razón	Solución
No funciona	1. El aparato no está enchufado a la corriente.2. El enchufe de la pared esta sin corriente.3. El botón de encendido no ha sido pulsado.	1. Conecta el cable a la corriente.2. Revisa que el enchufe tiene corriente: prueba otro electrodoméstico.3. Pulse el botón.
Olor emitido por la unidad.	1. Primer uso. Cuando este producto es usado por primera vez, el aparato desprenderá un olor peculiar el cual desaparecerá tras una semana de uso.	1. Desaparecerá tras su uso.

ELIMINACIÓN DEL ELECTRODOMÉSTICO VIEJO

En base a la Norma europea 2012/19/EU de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la

recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

DECLARACIÓN DE CONFORMIDAD:

Este dispositivo cumple con los requisitos de la Directiva de Baja Tensión 2014/35/EU y los requisitos de la directiva de Compatibilidad Electromagnética 2014/30/EU.

GARANTÍA

Este aparato está cubierto y cuenta con el derecho de la garantía legal conforme a la legislación vigente desde la fecha de compra. Conserve el ticket de compra para poder reclamar su derecho a la garantía. Para encontrar el servicio más cercano a su localización contacte a través del siguiente enlace web: https://orbegozo.com/asistencia-tecnica/

Para cualquier tipo de consulta, duda o incidencia puede ponerse en contacto con nosotros a través de nuestro correo electrónico reflejado en la página principal de este manual o a través de nuestro servicio de asistencia técnica en https://orbegozo.com/contacto/

Orbegozo no se hace responsable de los componentes y accesorios que son objeto de desgaste debido al uso, así como los compuestos perecederos o que se hayan deteriorado por un uso indebido. Tampoco se hará responsable si el propietario ha modificado técnicamente el aparato. Consulte las condiciones legales en nuestra página web.

ENGLISH

ÚS DELS ACUMULADORS DE FRED

ESPECIFICACIÓN TÉCNICA ERP REGLAMENTO (UE) 206/2012 Y (UE) 2016/2282 DIRECTIVA 2009/125/CE

Descripción	Símbolo	Valor	Unidad
Caudal máximo del ventilador	F	9,53	M^3/min
Potencia utilizada por el ventilador	P	73,3	W
Valor de servicio	SV	0,13	(M^3/min)/W
Consumo de energía en modo de espera	P_SB	0,2	W
Nivel de potencia acústica del ventilador	L_WA	61,1	dB (A)
Velocidad máxima del aire	C	4,2	metros/seg
Norma de medición del valor de servicio	IEC 60879:2019
Datos de las personas de contacto para obtener más información	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.

ERP TECHNICAL SPECIFICATION REGULATION (EU) 206/2012 AND (EU) 2016/2282 DIRECTIVE 2009/125/EC
