DPX301U - Receptor de audio y vídeo KENWOOD - Manual de uso y guía de instrucciones gratis

Marca	Kenwood
Modelo	DPX301U
Tipo de producto	Receptor audio-video
Dimensiones (An × Al × Pr)	182 mm × 111 mm × 158 mm
Peso	1,5 kg
Tensión de funcionamiento	14,4 V (10,5 – 16 V admisible)
Consumo máximo	10 A
Fusible	10 A
Potencia de salida máxima	50 W × 4
Impedancia de altavoz	4 Ω – 8 Ω
Rango FM	87,9 – 107,9 MHz
Rango AM	530 – 1700 kHz
Compatibilidad CD	CD-R/CD-RW/CD-ROM, MP3, WMA
Compatibilidad USB	USB 1.1/2.0, FAT12/16/32, 5 V 1 A máx.
Compatibilidad iPod/iPhone	iPod touch (2.ª a 5.ª gen.), iPod classic, iPod nano (3.ª a 7.ª gen.), iPhone 3G/3GS/4/4S/5/5S/5C
Compatibilidad Android	SO 4.1 y posterior
Radio satelital	SiriusXM (sintonizador opcional)
Streaming integrado	Pandora, iHeartRadio
Entrada auxiliar	Mini clavija estéreo 3,5 mm
Ecualizador	Preajustes (DRIVE EQ, TOP40, POWERFUL, ROCK, etc.) + personalizable
Ajustes de audio	Bass, Mid, Treble, Subwoofer, Fader, Balance, Loudness, Bass Boost
Pantalla	Color variable, atenuación, brillo ajustable
Mantenimiento	Paño seco de silicona o paño suave
Seguridad	Reinicio, protección contra cortocircuitos, detección de error de cableado

Preguntas frecuentes - DPX301U KENWOOD

¿Cómo reiniciar el aparato?

Presione el botón de reinicio ubicado en el panel frontal. Atención, sus ajustes preestablecidos se borrarán.

¿Qué hacer si no sale sonido?

Verifique el ajuste del volumen. Asegúrese de que los cables y conexiones sean correctos. Si la pantalla indica "MISWIRING CHECK WIRING THEN PWR ON", apague el aparato y revise el aislamiento de los cables de altavoz.

¿Cómo ajustar el reloj?

Presione FNC, gire la perilla de volumen para seleccionar [CLOCK] y luego [CLOCK ADJUST]. Ajuste el día, hora y minuto girando y presionando la perilla. Luego, elija el formato 12H o 24H en [CLOCK FORMAT].

¿Cómo conectar un iPod/iPhone?

Use un cable adaptador KCA-iP102 (de 30 pines) o KCA-iP103 (Lightning) o el cable del iPod/iPhone. Conéctelo al puerto USB del aparato. La fuente cambia automáticamente a iPod.

¿Cómo usar Pandora?

Instale la última versión de la aplicación Pandora en su iPhone/iPod touch, cree una cuenta e inicie sesión. Seleccione [ON] para [PANDORA SRC] en los ajustes. Abra la aplicación en su dispositivo, conéctelo al puerto USB y luego seleccione la fuente PANDORA.

¿Qué significa el error "PROTECTING SEND SERVICE"?

Este error indica un problema interno. Envíe el aparato al centro de servicio autorizado más cercano para reparación.

¿Cómo cambiar el color de la pantalla?

Presione FNC, seleccione [DISPLAY] y luego [COLOR SELECT]. Elija entre los colores preajustados o cree su propio color seleccionando [CUSTOM R/G/B] y ajustando los niveles de rojo, verde y azul.

¿Cómo memorizar una emisora de radio?

Sintonice la emisora deseada, luego mantenga presionada una de las teclas numéricas (1 a 6) para memorizarla. Para recordar la emisora, presione brevemente la tecla numérica correspondiente.

¿Puedo usar un control remoto?

Sí, el aparato viene con un control remoto (RC-406). Permite controlar las funciones básicas: volumen, selección de fuente, reproducción, búsqueda, etc. Úselo apuntando hacia el sensor de control remoto en el panel frontal.

¿Cómo limpiar el aparato?

Limpie el panel frontal con un paño seco de silicona o un paño suave. Para los discos, limpie desde el centro hacia afuera con un paño seco. Nunca use solventes.

MANUAL DE USUARIO DPX301U KENWOOD

RECEPTOR DUAL DE CD TAMAÑO DIN

MANUAL DE INSTRUCCIONES

JVCKENWOOD Corporation

ANTES DEL USO 2
PUNTOS BÁSICOS 3
PROCEDIMIENTOS INICIALES 4
RADIO	5
CD / USB / iPod / ANDROID 6
Pandora®	9
iHeartRadio®	10
Radio SiriusXM® 11
AUX	13
AJUSTES DE AUDIO 14
AJUSTES DE VISUALIZACIÓN	15
LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS 15
MÁS INFORMACIÓN 17
INSTALACIÓN / CONEXIÓN 18
ESPECIFICACIONES	21

Cómo leer este manual

• Las operaciones se explican utilizando principalmente los botones de la placa frontal.
• [XX] indica los elementos seleccionados.
• (→XX) significa que hay información disponible en la página indicada.

Advertencia

No utilice ninguna función que pueda desviar su atención mientras está conduciendo el vehículo.

Precaución

Ajuste del volumen:

• Ajuste el volumen a un nivel que le permita oír los ruidos del exterior para impedir accidentes.
• Antes de reproducir fuentes digitales, baje el volumen para evitar que el repentino aumento del nivel de salida cause daños a los altavoces.
• Evite el uso de dispositivos externos cuando puedan afectar la seguridad de conducción.
• Asegúrese de tener una copia de respaldo de todos los datos importantes. No aceptamos responsabilidad alguna por la pérdida de los datos grabados.
• Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.
• Si ocurre un error de disco debido a la condensación en el lente láser, extraiga el disco y espere hasta que se evapore la humedad.

General:

Mando a distancia (RC-406):

• No deje el mando a distancia sobre superficies calientes, tales como el salpicadero.
• Si la batería de litio no se instala correctamente, existirá el peligro de una explosión. Sustituya la pila únicamente por otra del mismo tipo o un tipo equivalente.
• El bloque de baterías no debe exponerse a una fuente de calor excesiva, como luz solar, fuego o similar.
• Mantenga la batería fuera del alcance de los niños y en su estuche original cuando no esté en uso. Deseche las baterías utilizadas de forma rápida. En caso de tragarse, póngase con un médico inmediatamente.

Mantenimiento

Limpieza de la unidad: Limpie la suciedad de la placa frontal con un paño suave o paño de silicona seco.

Cómo manipular los discos:

• No toque la superficie de grabación del disco.
• No pegue cinta etc. sobre el disco ni utilice un CD con cinta pegada sobre él.
• No utilice accesorios para el disco.
• Limpie desde el centro del disco hacia el exterior.
• Limpie el disco con un paño seco o de silicona. No utilice disolventes.
• Cuando extraiga los discos de esta unidad, tire de estos en sentido horizontal.
• Antes de insertar un disco, quite las rebabas de los bordes del orificio central y del borde exterior.

PUNTOS BÁSICOS

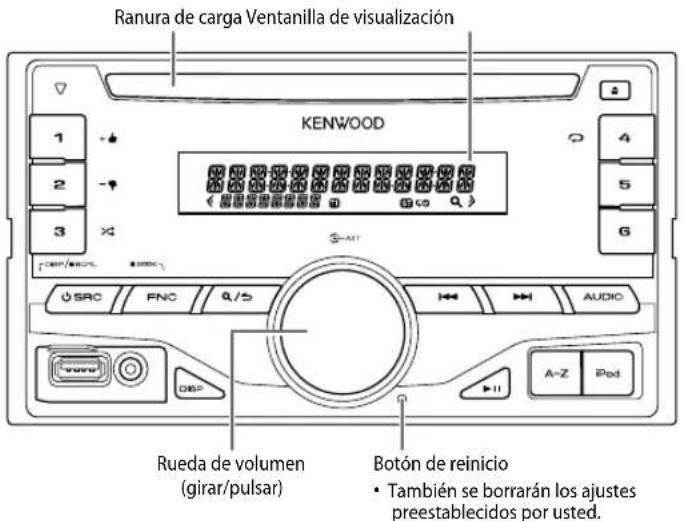

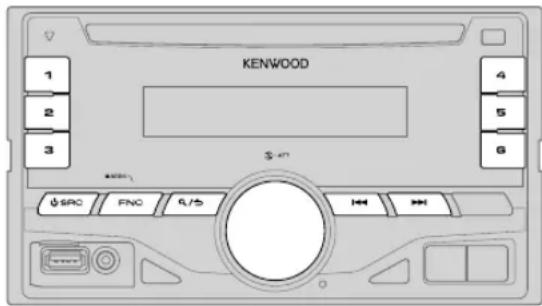

Ranura de carga Ventanilla de visualización KENWOOD 1 2 3 4 5 6 SRC FNC 0/5 AUDIO A-Z iPod Rueda de volumen (girar/pulsar) Botón de reinicio • También se borrarán los ajustes preestablecidos por usted.

Mando a distancia (RC-406)Placa frontal

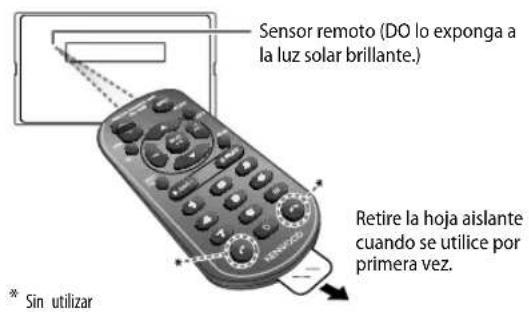

Sensor remoto (DO lo exponga a la luz solar brillante.) Retire la hoja aislante cuando se utilice por primera vez. * Sin utilizar

Cómo cambiar la batería

Para En la placa frontal En el control remoto

Encender la unidad	Pulse ⏻ SRC.• Pulse y mantenga pulsado para apagar la unidad.	Pulse y mantenga pulsado SRC para apagar la unidad.( La unidad no se enciende pulsando SRC.)
Ajustar el volumen Gire la rueda de volumen. Pulse		VOL o VOL
		Pulse la rueda de volumen durante la reproducción para atenuar el sonido.• Pulse otra vez para cancelar.
Seleccionar una fuente	Pulse ⏻ SRC repetidamente.• Pulse iPod para acceder directamente a la fuente iPod.	Pulse SRC repetidamente.
Cambiar la información en pantalla	Pulse DISP-DISP/■ SCRL repetidamente.• Pulse y mantenga pulsado para desplazar la información en pantalla.	(no disponible)

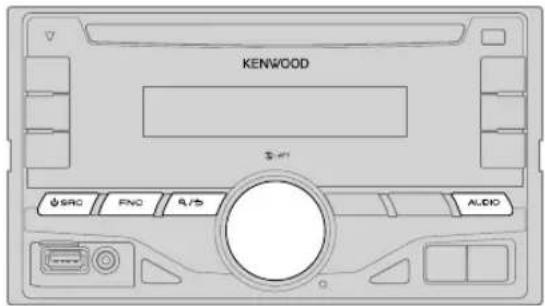

PROCEDIMIENTOS INICIALES

1 Cancele la demostración

Cuando enciende la unidad (o después de reinicializarla) la pantalla muestra: "CANCEL DEMO" → "PRESS" → VOLUME KNOB"

1 Pulse la rueda de volumen. Se selecciona [ YES] para la configuración inicial.

2 Pulse de nuevo la rueda de volumen. Aparece "DEMO OFF".

2 Puesta en hora del reloj

1 Pulse FNC para ingresar a [FUNCTION].
2 Gire la rueda de volumen para seleccionar [ CLOCK] y luego púlsela.
3 Gire la rueda de volumen para seleccionar [ CLOCK ADJUST] y luego púlsela.
4 Gire la rueda de volumen para realizar los ajustes y, a continuación, púlsela.
Día→ Hor→ Minutos
5 Gire la rueda de volumen para seleccionar [ CLOCK FORMAT] y luego púlsela.
6 Gire la rueda de volumen para seleccionar [ 12H] o [24H] y, a continuación, púlsela.
7 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse Q/5

3 Configuración de los ajustes iniciales

1 Pulse repuridas veces para ingresar a STANDBY.
2 Pulse FNC para ingresar a [FUNCTION]. • Si pulsa AUDIO, se accede directamente a [AUDIO CONTROL].
3 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
4 Repita el paso 3 hasta que se seleccione o active el elemento deseado. 5 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse Q/5

Predeterminado: XX

AUDIO CONTROL
SWITCH PREOUT	REAR/SUBWOOFER: Seleciona cuando hay altavoces traseros o un subwoofer conectados a los terminales de salida de línea de la parte posterior (mediante un amplificador externo).
SP SELECT OFF	5/4/6 × 9/6 OEM: Seleciona de acuerdo con el tamaño de los altavoces (5 pulgadas o 4 pulgadas, 6 × 9 pulgadas o 6 pulgadas) o altavoces OEM para un rendimiento óptimo.
DISPLAY
EASY MENU	ON: La iluminación de la pantalla y de los botones cambia a color blanco cuando se introduce [FUNCTION. ; OFF: La iluminación de la pantalla y de los botones permanece en el ajuste de color de [COLOR SELECT]. ( 15 )
TUNER SETTING
PRESET TYPE	NORMAL: Memoriza una emisora para cada botón predefinido de cada banda (FM1/ FM2/ FM3/ AM). ;MIX: Memoriza una emisora para cada botón predefinido independientemente de la banda seleccionada.

PROCEDIMIENTOS INICIALES RADIO

SYSTEM

KEY BEEP	ON: Activa el tono de pulsación de teclas. ;OFF: Se desactiva.
SOURCE SELECT
PANDORA SRC	ON: Habilita PANDORA en la selección de la fuente. ;OFF: Se deshabilita. (→9)
IHEART SRC ON	_: Habilita IHEARTRADIO en la selección de la fuente. ;OFF: Se deshabilita. (→10)
BUILT-IN AUX ON	_: Habilita AUX en la selección de la fuente. ;OFF: Se deshabilita. (→13)
CD READ 1	_: Distingue automáticamente entre disco de archivos de audio y CD de música. ;2: Reproduce a la fuerza un disco como CD de música. No se puede escuchar el sonido si se reproduce un disco de archivo de audio.
F/W UPDATE
UPDATE SYSTEM
F/W UP xx.xx	YES: Se empieza a actualizar el firmware. NO: Se cancela (la actualización no se activa).Para obtener información sobre cómo actualizar el firmware, consulte: www.kenwood.com/cs/ce/
CLOCK
CLOCK DISPLAY	ON: La hora del reloj siempre se visualiza en la pantalla cuando la unidad está apagada. ;OFF: Se cancela.

Búsqueda de una emisora

1 Pulse repeñas veces para seleccionar TUNER.

2 Pulse Q/5 repetidamente (o pulse #FM+ /*AM- en el RC-406) para seleccionar FM1/FM2/FM3/AM.

3 Pulse |◀◀ /▶▶| (o pulse |◀◀ /▶▶| (+) en el RC-406) para buscar una emisora.

- Para cambiar el método de búsqueda con I◄◄/►►: Pulse y mantenga pulsado FNC-■ SEEK repetidamente.

AUTO1 : Realiza automáticamente la búsqueda de una emisora.

AUTO2 : Busca una emisora presintonizada.

MANUAL : Buscar manualmente una emisora.

- Para programar una emisora: Pulse y mantenga pulsado uno de los botones numéricos (1 a 6).

- Para seleccionar una emisora programada: Pulse uno de los botones numéricos (1 a 6) (o pulse uno de los botones numéricos (1 a 6) en el RC-406).

Sintonización de acceso directo (mediante RC-406)

1 Pulse DIRECT para ingresar a la Sintonización de acceso directo.

2 Pulse los botones numéricos para ingresar una frecuencia.

3 Pulse ENT▶para buscar una emisora.

- Para cancelar, pulse → o DIRECT.

- Si después del paso 2 no se realiza ninguna operación durante 10 segundos, la sintonización de acceso directo se cancela automáticamente.

RADIO

Otros ajustes

1 Pulse FNC para ingresar a [FUNCTION].
2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.
4 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

TUNER SETTING

AUTO MEMORY	YES:Memorización automática de 6 emisoras con buena señal de recepción.;NO:Se cancela. •Solo puede seleccionarse si selecciona previamente [NORMAL] en [PRESET TYPE]. (→4)
MONO SET ON	:Mejora la recepción de FM pero se puede perder el efecto estéreo.;OFF:Se cancela.
TI ON	:Permite que la unidad cambie temporalmente a Información sobre el tráfico, si está disponible ("TI" se enciende).;OFF:Se cancela.
PTY SEARCH	Selecciona el tipo de programa disponible (véase más abajo) y, a continuación, pulse!◀◀/▶▶|para iniciar.
CLOCK
TIME SYNC	ON:Sincroniza la hora de la unidad con la hora de la emisora Radio Broadcast Data System.;OFF:Se cancela.

• [MONO SET]/[TI]/[PTY SEARCH] solo se puede seleccionar cuando la banda es FM1/FM2/FM3.
- Tipo de programa disponible:

SPEECH : NEWS, INFORM (información), SPORTS, TALK, LANGUAGE, REL TALK (charlas sobre religión), PERSNLTY (personalidad), PUBLIC COLLEGE, HABL ESP (charlas en español), WEATHER

MUSIC : ROCK, CLS ROCK (rock clásico), ADLT HIT (éxitos antiguos), SOFT RCK (rock suave), TOP 40, COUNTRY, OLDIES, SOFT, NOSTALGA (nostalgia), JAZZ, CLASSICL (clásica), R & B (ritmos y blues), SOFT R&B (ritmos y blues suaves), REL MUSC (música religiosa), MUSC ESP (música española), HIP HOP

La unidad realizará la búsqueda del tipo de programa categorizado en [SPEECH] o [MUSIC], si está seleccionado.

- Si el volumen se ajusta durante la recepción de la información sobre tráfico o boletín de noticias, el volumen ajustado queda automáticamente programado. Se aplicará la próxima vez que se active la información sobre el tráfico o boletín de noticias.

Inicie la reproducción

La fuente cambia automáticamente y se inicia la reproducción.

Lado de la etiqueta ▲ Expulsa el dis

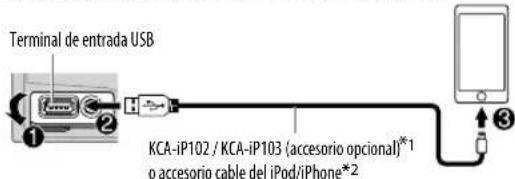

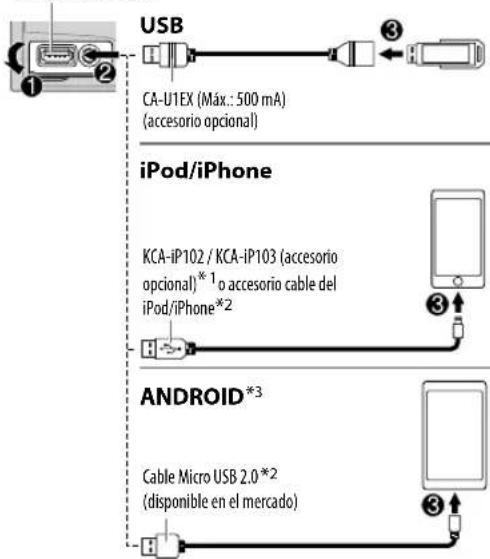

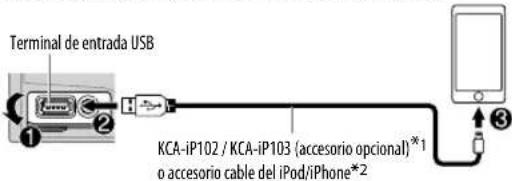

Terminal de entrada USB

*1 KCA-iP102 : Tipo de 30 pines, KCA-iP103 : Tipo Lightning

*2 No deje el cable dentro del vehículo cuando no lo esté utilizando.

Para En la placa frontal En el control remoto
Reproducción / pausa	Pulse ▶II.	Pulse ENT ▶II.
Retroceder / avanzar rápidamente*4	Pulse y mantenga pulsado |◀◀ / ▶▶-I.	Pulse y mantenga pulsado|◀◀ / ▶▶-I (+)
Seleccionar una pista/ archivo	Pulse |◀◀ / ▶▶-I. Pulse	|◀◀ / ▶▶-I (+)
Seleccionar una carpeta*5	Pulse 1/+; 2-	Pulse #FM+ / *AM-
Repetir reproducción*6	Pulse 4epetidamente. TRACK REPEAT/REPEAT OFF : CD de audio FILE REPEAT/FOLDER REPEAT/REPEAT OFF : Archivo MP3/WMA/WAV, iPod o ANDROID FILE REPEAT/REPEAT OFF : Archivo KME Light/ KMC *7
Reproducción aleatoria*6	Pulse 3epetidamente. DISC RANDOM /RANDOM OFF : CD de audio FOLDER RANDOM/ RANDOM OFF : Archivo MP3/WMA/WAV, archivo KME Light/ KMC, iPod o ANDROID
	Pulse y mantenga pulsado 3× para seleccionar ALL RANDOM.*8

Para	En la placa frontal
Seleccionar modo de control	Pulse y mantenga pulsado iPod mientras está en una fuente iPod.MODE ON: Control desde el iPod *9MODE OFF: Control desde la unidadMientras está en una fuente ANDROID, (→ 8, [ANDROID SETUP])
Seleccionar Music drive(→ 8, [MUSIC DRIVE])	Pulse 5 repetidamente.Se iniciará la reproducción de las canciones guardadas en:Memoria interna o externa seleccionada de un smartphone (Clase de almacenamiento masivo).Unidad seleccionada de un dispositivo de múltiples unidades.

*3 Cuando conecte un dispositivo Android, se mostrará "Press [VIEW] to install KENWOOD MUSIC PLAY APP". Siga las instrucciones para instalar la aplicación. Antes de la conexión, también puede instalar la versión más reciente de la aplicación KENWOOD MUSIC PLAY en su dispositivo Android. (→18)

*4 Para ANDROID: Aplicable sólo cuando se selecciona [BROWSE MODE]. (→8, [ANDROID SETUP])

*5 Para CD: Sólo para archivos MP3/WMA. Esto no funciona para iPod/ ANDROID.

*6 Para iPod/ ANDROID: Aplicable sólo cuando se selecciona [MODE OFF]/BROWSE MODE].

*7 KME Light : KENWOOD Music Editor Light, KMC : KENWOOD Music Control (→ 17)

*8 Para CD: Sólo para archivos MP3/WMA.

*9 Aún podrá continuar controlando la reproducción/pausa, salto de archivos, avance rápido o retroceso de archivos desde la unidad.

Seleccionar un archivo de una carpeta/lista

1 Pulse 9/5
2 Gire la rueda de volumen para seleccionar una carpeta/lista y luego púlsela.
3 Gire la rueda de volumen para seleccionar un archivo y luego púlsela.

Búsqueda rápida

Si existen numerosos archivos, puede realizar una búsqueda rápida.

Para USB (para archivos KME Light/ KMC):

Pulse ◀◀◀ / ▶▶▶ para realizar una búsqueda a un índice de

búsqueda por salto predeterminado. (→ [SKIP SEARCH])

Pulse y mantenga pulsado I◀◀ / ▶▶▶ para realizar la búsqueda a un índice de 10%.

- No aplicable para CD ni archivos MP3/WMA/WAV.

Para iPod:

Puede realizar la búsqueda de un archivo por el primer carácter.

1 Pulse Para Ingresar a la búsqueda de caracteres.
2 Gire la rueda de volumen para seleccionar el carácter.

• Para realizar la búsqueda de un carácter distinto de A a Z y 0 a 9, introduzca solamente “*”.
• Pulse y mantenga pulsado 1+para-cambiar rápidamente los caracteres.
  3 Pulse I◀◀/▶▶I para mover la posición de ingreso.

• Podrá introducir hasta tres caracteres.
  4 Pulse la rueda de volumen para iniciar la búsqueda.

• Para volver a la carpeta raíz/ primer archivo/ menú superior, pulse 5.

• Para volver al elemento de ajuste anterior, pulse 9/5
• Para cancelar, pulse y mantenga pulsado 📄/5
• Para iPod, aplicable solo cuando se selecciona [MODE OFF]. (→ 7)
• Para ANDROID, aplicable solo cuando se selecciona [BROWSE MODE].

(→ [ANDROID SETUP])

Búsqueda directa de música (mediante RC-406)

1 Pulse DIRECT.
2 Pulse los botones numéricos para ingresar un número de pista/archivo.
3 Pulse ENT realizar la búsqueda de música.

• Para cancelar, pulse ⬆ DIRECT.
• No disponible si se selecciona la reproducción aleatoria.
• No es aplicable para iPod, ANDROID, archivo KME Light/ KMC.

Escuchar Tuneln Radio/ Tuneln Radio Pro/ Aupeo

Mientras escucha TuneIn Radio, TuneIn Radio Pro o Aupeo, conecte el iPod/iPhone al terminal de entrada USB de la unidad.

- La unidad generará el sonido a través de estas aplicaciones.

Otros ajustes

1 Pulse FNC para ingresar a [FUNCTION].
2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.

3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.

4 Para salir, pulse y mantenga pulsado .Q/5

Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

ANDROID SETUP

BROWSE MODE: Control desde la unidad (utilizando la aplicación KENWOOD MUSIC PLAY). ; HAND MODE: Control de otras aplicaciones del reproductor de medios desde el dispositivo Android (sin utilizar la aplicación KENWOOD MUSIC PLAY). No obstante, aún podrá seguir controlando la reproducción/pausa y el salto de archivos desde la unidad.

USB

MUSIC DRIVE DRIVE CHANGE : La siguiente unidad ([ DRIVE 1] a [DRIVE 5]) se selecciona automáticamente y se inicia la reproducción. Repita los pasos 1 a 3 para seleccionar las siguientes unidades.

SKIP SEARCH 0.5% / 1%/ 5%/ 10% : Mientras escucha un iPod, ANDROID o archivo KME Light/ KMC, seleccione el índice de búsqueda por salto sobre el total de archivos.

Pandora®

Preparativos:

Instale la última versión de la aplicación Pandora en su dispositivo (iPhone/ iPod touch) y, a continuación, cree una cuenta e inicie sesión en Pandora.

- Seleccione ON] para PANDORA SRC]. (→ 5)

Comience a escuchar

1 Abra la aplicación Pandora en su dispositivo.
2 Conecte su dispositivo al terminal de entrada USB.

Terminal de entrada USB KCA-iP102 / KCA-iP103 (accesorio opcional)*1 o accesorio cable del iPod/iPhone*2

La fuente cambia a PANDORA y se inicia su emisión.

Para En la placa frontal En el control remoto
Reproducción / pausa	Pulse ▶II.	Pulse ENT ▶II.
Saltar una pista	Pulse ▶▶I.	Pulse ▶▶I (+).
Pulgar arriba o pulgar abajo*3	Pulse 1/+. ◆ 2 - ♂	Pulse #FM+ / *AM-

*1 KCA-iP102 : Tipo de 30 pines, KCA-iP103 : Tipo Lightning
*2 No deje el cable dentro del vehículo cuando no lo esté utilizando.
*Si selecciona pulgar abajo, se omitirá la pista actual.

Crear y guardar una emisora nueva

1 Pulse y mantenga pulsado FNC.
2 Gire la rueda de volumen para seleccionar [ FROM TRACK ] o [FROM ARTIST] y luego púlsela.

Una nueva emisora se crea en base a la canción o al artista actual.

3 Para almacenarlas, pulse y mantenga pulsado uno de los botones numéricos (3 a 6).

Para seleccionar una emisora presintonizada, pulse y mantenga pulsado uno de los botones numéricos (3 a 6).

Buscar una emisora registrada

1 Pulse Q/5
2 Gire la rueda de volumen para seleccionar y luego púlsela.

[BY DATE]: Según la fecha de registro

[A-Z]: Por orden alfabético

3 Gire la rueda de volumen a la emisora deseada y luego pulse la rueda.

Para cancelar, pulse y mantenga pulsado 9/5

(o utiliza RC-406)

Pulse ▲/▼ para buscar una emisora y, a continuación, pulse ENT▶II.

Para marcar canción o la información de un artista

1 Pulse y mantenga pulsado 1+
2 Gire la rueda de volumen para seleccionar y luego púlsela.

[THIS TRACK]: Información sobre la canción actual

[THIS ARTIST]: Información sobre el artista actual

Aparece "BOOKMARKED" y la información se almacena en su dispositivo. El marcador está disponible en su cuenta de Pandora pero no en esta unidad.

iHeartRadio®

Preparativos:

Instale la última versión de la aplicación iHeart Link for KENWOOD en su dispositivo (iPhone/iPod touch) y, a continuación, cree una cuenta e inicie sesión en iHeartRadio.

- Seleccione ON] para [HEART SRC]. (→ 5)

Comience a escuchar

1 Abra la aplicación iHeart Link en su dispositivo.
2 Conecte su dispositivo al terminal de entrada USB.

Terminal de entrada USB KCA-iP102 / KCA-iP103 (accesorio opcional)*1 o accesorio cable del iPod/iPhone*2

3 Pulse repasidas veces para seleccionar IHEARTRADIO.

El programa de difusión se inicia automáticamente.

Para En la placa frontal En el control remoto
Reproducción / pausa	Pulse▶II.	Pulse ENT▶II.
Omitir una pista para personalizar una emisora	Pulse▶▶I.	Pulse ▶▶I (+).
Pulgar arriba o pulgar abajo*3 para personalizar una emisora	Pulse 1+▲/2-▼	—
Crear una emisora nueva/personalizada	Pulse y mantenga pulsado 1.	—
Agregar emisoras favoritas para emisoras en vivo	Pulse y mantenga pulsado 5.	—
Buscar una emisora en vivo	Pulse5.	—

*1 KCA-iP102 : Tipo de 30 pines, KCA-iP103 : Tipo Lightning
*2 No deje el cable dentro del vehículo cuando no lo esté utilizando.
*3 Si selecciona pulgar abajo, se omitirá la pista actual.

Búsqueda de una emisora

1 Pulse ♀/♂
2 Gire la rueda de volumen para seleccionar una categoría y luego púlsela.
3 Gire la rueda de volumen a la emisora deseada y luego pulse la rueda.
Cuando aparezca una lista de ciudades, podrá omitir ciudades en orden alfabético.

Para cancelar, pulse y mantenga pulsado Q/5. (o utiliza RC-406)

Pulse ▲/▼ para buscar una emisora y, a continuación, pulse ENT ▶II.

Omisión de ciudades en orden alfabético

Mientras se está mostrando una lista de ciudades durante la búsqueda...

1 Pulse para Ingresar a la búsqueda de caracteres.
2 Gire la rueda de volumen o pulse |◀◀/▶▶| para seleccionar el carácter que desea buscar.
3 Pulse 1/2 para desplazarse a la página anterior/siguiente.
4 Pulse la rueda de volumen para iniciar la búsqueda.

Para cancelar, pulse y mantenga pulsado R/5

Eliminación de emisoras

Mientras se escucha desde un IHEARTRADIO...

1 Pulse FNC para ingresar a [FUNCTION].
2 Gire la rueda de volumen para seleccionar [ SYSTEM] y luego púlsela.
3 Gire la rueda de volumen para seleccionar [ STATION DEL] y luego púlsela.
4 Gire la rueda de volumen para seleccionar [ LIVE] o [CUSTOM] y luego púlsela.
5 Gire la rueda de volumen para seleccionar la emisora que desea eliminary, a continuación, pulse la rueda.
6 Gire la rueda de volumen para seleccionar [ YES] y luego púlsela.
7 Para salir, pulse y mantenga pulsado .Q/5

Para volver al elemento de ajuste anterior, pulse 9/5

Radio SiriusXM®

Solo SiriusXM ^® ofrece todo lo que quiere escuchar, en un solo lugar. Con más de 140 canales, incluida música sin publicidad además de lo mejor en deportes, noticias, entrevistas, comedia y entretenimiento. Bienvenido al mundo de la radio satelital. Se requiere un sintonizador para vehículos SiriusXM y una suscripción. Para obtener más información, visite www.siriusxm.com.

Preparativos:

1 Conecte el sintonizador para vehículos SiriusXM opcional (disponible en el mercado).

Puerto de expansión en el panel posterior Antena Sintonizador para vehículos SiriusXM

2 Revise su ID de Radio para la activación.

Se necesita el ID de SiriusXM Radio para la activación; lo encontrará sintonizando el canal 0 y en la etiqueta del sintonizador SiriusXM Connect y en su empaque. El ID de Radio no incluye las letras I, O, S ni F.

3 Active la suscripción.

Para los usuarios de EE. UU.:

En línea: Visite www.siriusxm.com

Teléfono: Llame al 1-866-635-2349

Para los usuarios de Canadá:

En línea: Visite www.siriusxm.ca/activatexm

Teléfono: Llame al 1-877-438-9677

4 Pulse ⏻ SRC repetidamente para seleccionar SIRIUS XM y comenzar la actualización.

Comience a escuchar

1 Pulse residamente para seleccionar SIRIUS XM.

2 Pulse repetidamente para seleccionar una banda.

3 Pulse y mantenga pulsado .Q/5

"Q " se enciende.

4 Gire la rueda de volumen para seleccionar una categoría y luego púlsela. Si se selecciona "ALL CHANNELS", se mostrarán todos los canales disponibles.

5 Gire la rueda de volumen para seleccionar un canal y luego púlsela. (o)

Pulse |◀◀ / ▶▶▶ para la búsqueda manual de un canal.

- Para cambiar rápidamente de canal mantenga pulsado |◀◀ / ▶▶▶.

La pantalla de entrada del código de acceso aparece cuando se selecciona un canal bloqueado o con contenido para adultos. Para recibir el canal, introduzca el código de acceso. (→ 13)

Para cambiar el método de sintonización con|◀◀ /▶▶: Pulse y mantenga pulsado FNC-■SEEK.

Cada vez que pulsa y mantiene pulsado FNC-■ SEEK, el método de sintonización cambiará entre "CHANNEL" (búsqueda manual de un canal) y "PRESET" (búsqueda de un canal presintonizado de la banda seleccionada).

Sintonización de acceso directo (mediante RC-406)

1 Pulse DIRECT para ingresar a la Sintonización de acceso directo.

2 Pulse los botones numéricos para ingresar un número de canal.

3 Pulse ENT Menzar la búsqueda.

- Para cancelar, pulse → DIRECT.

- Si después del paso 2 no se realiza ninguna operación durante 10 segundos, la sintonización de acceso directo se cancela automáticamente.

Radio SiriusXM®

Modo de tecla SiriusXM

Pulse y mantenga pulsada la rueda de volumen para cambiar el modo de tecla (canal o repetición). (Predeterminado: Modo de tecla Canal) Se ilumina "Cuando se selecciona el modo de tecla Repetición.

Cuando se selecciona el modo de tecla Canal...

Para En la placa frontal En el control remoto
Seleccionar un canal	Pulse |◀◀/▶▶|. Pulse	|◀◀/▶▶|(+).
Cambiar de canal rápidamente	Pulse y mantenga pulsado |◀◀/▶▶|.	Pulse y mantenga pulsado |◀◀/▶▶|(+).
Guardar un canal de la banda actual	Pulse y mantenga pulsado uno de los botones numéricos (1 a 6).	—
Seleccionar un canal guardado de la banda actual	Pulse uno de los botones numéricos (1 a 6).

Cuando se selecciona el modo de tecla Repetición...

Para En la placa frontal En el control remoto
Reproducción / pausa	Pulse ▶ II.	Pulse ENT ▶ II.
Seleccionar una pista	Pulse I◀◀ / ▶▶↓. Pulse	|◀◀ / ▶▶↓ ( + )
Retroceder / Adelantar	Pulse y mantenga pulsado |◀◀ / ▶▶↓.	Pulse y mantenga pulsado |◀◀ / ▶▶↓ ( + )
Pasar al modo en vivo	Pulse y mantenga pulsado ▶ II.	Pulse 1 .

SmartFavorites y TuneStart™

Los canales presintonizados por el usuario (1 a 6) de la banda actual se conocen como canales SmartFavorite. El sintonizador para vehículos SiriusXM almacena automáticamente el contenido de difusión en segundo plano.

- La función SmartFavorites está disponible en los sintonizadores modelo SXV200 y en los últimos modelos SiriusXM.

Le permite rebobinar y reproducir hasta 30 minutos de cualquier programa de noticias, charlas, deportes o música al seleccionar un canal SmartFavorite.

- La reproducción comienza desde el principio de la canción si [TUNE START] está ajustado en [ON] para la mayoría de los canales de música almacenados como SmartFavorite.

1 Para seleccionar un canal, pulse uno de los botones numéricos (1 a 6).

2 Para la operación (→ Modo de tecla SiriusXM)

TuneScan™

Puede obtener una pequeña vista previa de las canciones que se perdió en cada uno de los canales de música SmartFavorite o el canal de música actualmente sintonizado.

Pulse y mantenga pulsado AUDIO para iniciar la exploración de los primeros 6 segundos de los contenidos de la música grabada.

- Para escuchar la canción actual, pulse FNC para detener la exploración. La unidad continúa reproduciendo la canción actual.

- Para seleccionar la canción anterior/siguiente, pulse |◀◀/▶▶.

- Para cancelar la exploración, mantenga pulsado FNC. La reproducción vuelve al canal anterior a haber ingresado a TuneScan.

Ajustes de SiriusXM

1 Pulse FNC para ingresar a [FUNCTION].

2 Gire la rueda de volumen para seleccionar [ SIRIUS XM] y luego púlsela.

3 Gire la rueda de volumen para seleccionar (→13) y luego púlsela.

4 Repita el paso 3 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.

5 Para salir, pulse y mantenga pulsado .Q/5

Para volver al elemento de ajuste anterior, pulse 9/5

Radio SiriusXM®

CHANNEL LOCK	Para desbloquear los ajustes:1 Gire la rueda de volumen para seleccionar un número.2 Pulse|◀◀ / ▶▶▶▶ para mover la posición de ingreso.3 Repita los pasos 1 y 2 para ingresar el código de acceso actual.(El código de acceso inicial es 0000.)4 Pulse la rueda de volumen para confirmar.
CODE SET	1 Gire la rueda de volumen para seleccionar un número.2 Pulse|◀◀ / ▶▶▶▶▶ para mover la posición de ingreso.3 Repita los pasos 1 y 2 para ingresar un nuevo código de acceso de 4 dígitos.4 Pulse la rueda de volumen para confirmar.5 Repita los pasos 1 a 4 para volver a confirmar el código de acceso.• Tome nota del nuevo código de acceso para la próxima vez que ingrese a la configuración de bloqueo de canales.
LOCK SETTING MATURE CH : Seleccione la configuración de bloqueo definida por SiriusXM. ;USERDEFINED: Selecciona la configuración de bloqueo definida por el usuario. ;OFF: Se cancela.
CHANNEL EDIT*1	1 Gire la rueda de volumen para seleccionar una categoría y luego púlsela.2 Gire la rueda de volumen para seleccionar el canal que desea bloquear y luego púlsela.La “L” antecede al número de canal.3 Para salir, pulse y mantenga pulsado ☑/☐
CHANNEL CLEAR*1	YES: Borra todos los canales bloqueados. ;NO: Se cancela.
TUNE START*2	ON: El canal SmartFavorite seleccionado comienza la reproducción desde el comienzo de la canción. ;OFF: Se cancela.
SIGNAL LEVEL NO SIGNAL /WEAK /GOOD /STRONG: Muestra la intensidad de la recepción actual de la señal.
BUFFER USAGE 0% — 100% (Q): Muestra el uso de la memoria del búfer de reproducción.
SXM RESET YES : Restablece los canales presintonizados y la configuración de bloqueo a los valores predeterminados. ;NO: Se cancela.

*1 Solo se visualiza cuando [USER DEFINED] está seleccionado.
*2 Solo está disponible si el sintonizador para vehículos SiriusXM es un modelo SXV200 o posterior compatible con SmartFavorites.

AUX

Preparativos:

Seleccione [ON] para [BUILT-IN AUX]. (→ 5)

Comience a escuchar

1 Conecte un reproductor de audio portátil (disponible en el mercado).

Toma de entrada auxiliar ① ② ③ Reproductor de audio portátil

Miniclavija estéreo de 3,5 mm (1/8 pulgada) con conector en "L" (disponible en el mercado)

2 Pulse repetidas veces para seleccionar AUX.
3 Encienda el reproductor de audio portátil e inicie la reproducción.

Defina el nombre de una entrada auxiliar (AUX)

Mientras escucha un reproductor de audio portátil conectado a la unidad...

1 Pulse FNC para ingresar a [FUNCTION].
2 Gire la rueda de volumen para seleccionar [ SYSTEM] y luego púlsela.
3 Gire la rueda de volumen para seleccionar [ AUX NAME SET ] y luego púlsela.
4 Gire la rueda de volumen para seleccionar y luego púlsela. AUX (predeterminado)/ DVD/ PORTABLE/ GAME/ VIDEO/ TV
5 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse 9/5

AJUSTES DE AUDIO

Mientras se escucha desde cualquier fuente...

1 Pulse AUDIO para ingresar a [AUDIO CONTROL].

2 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.

3 Repita el paso 2 hasta que se seleccione o active el elemento deseado.

4 Para salir, pulse y mantenga pulsado .Q/5

(o utiliza RC-406)

1 Pulse AUD para ingresar a [AUDIO CONTROL].
2 Pulse ▲/▼ para hacer una selección y luego pulse ENT ▶II.

Para volver al elemento de ajuste anterior, pulse 9/5

Predeterminado: XX

SUB-W LEVEL -15	a+15 (0)	Ajusta el nivel de salida del subwoofer.
BASS LEVEL -8	a+8 (+6)	Ajusta el volumen a programarse para cada fuente. (Antes de realizar un ajuste, seleccione la fuente que desea ajustar.)
MID LEVEL -8	a+8 (+5)
TRE LEVEL -8	a+8 (0)
EQ PRO
BASS ADJUST BASS CTR FRQ	60HZ/ 80HZ/100HZ/200HZ: Seleciona la frecuencia central.
BASS LEVEL -8	a+8 (+6): Ajusta el nivel.
BASS Q FACTOR 1.00 /1.25 /1.50/ 2.00: Ajusta el factor de calidad.
BASS EXTEND	ON: Activa la ampliación de graves. ;OFF: Se cancela.
MID ADJUST MID CTR FRQ	0.5KHZ / 1.0KHZ 1.5KHZ/ 2.5KHZ: Seleciona la frecuencia central.
MID LEVEL	-8 a+8 (+5): Ajusta el nivel.
MID Q FACTOR 0.75	/1.00 /1.25: Ajusta el factor de calidad.
TRE ADJUST TRE CTR FRQ	10.0KHZ /12.5KHZ/ 15.0KHZ 17.5KHZ: Seleciona la frecuencia central.
TRE LEVEL	-8 a+8 (0): Ajusta el nivel.

PRESET EQ	DRIVE EQ/ TOP40/POWERFUL/ ROCK/ POPS/ EASY/ JAZZ/ NATURAL/USER Seleciona un ecualizador predefinido adecuado para el género musical.(Seleccione [USER] para utilizar los ajustes personalizados.)DRIVE EQ) es un ecualizador preajustado que reduce el ruido exterior o el nivel de ruido de los neumáticos.
BASS BOOST	LEVEL1/ LEVEL2/ LEVEL3: Seleciona su nivel de refuerzo de graves preferido.;OFF: Se cancela.
LOUDNESS	LEVEL1/ LEVEL2: Seleciona los niveles preferidos de refuerzo para frecuencias altas y bajas para producir un sonido bien equilibrado a bajos niveles de volumen.;OFF: Se cancela.
SUBWOOFER SET	ON: Activa la salida del subwoofer.;OFF: Se cancela.
LPF SUBWOOFER THROUGH : Todas las señales se envían al subwoofer.;85HZ/ 120HZ/160HZ: Las señales de audio con frecuencias inferiores a 85 Hz/ 120 Hz/ 160 Hz se envían al subwoofer.
SUB-W PHASE REVERSE (180°)/NORMAL (0°): Seleciona la fase de la salida del subwoofer de acuerdo con la salida de los altavoces, para lograr un desempeño óptimo.(Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para LPF SUBWOOFER.)
FADER	R15 aF15 (0): Ajusta el balance de salida de los altavoces trasero y delantero.
BALANCE L15	aR15 (0): Ajusta el balance de salida de los altavoces izquierdo y derecho.
VOLUME OFFSET	Para AUX: -8a+8 (0); Para otras fuentes:-8 a Q: Predefine el nivel de ajuste de volumen para cada fuente. (Antes de realizar el ajuste, seleccione la fuente que desea ajustar.)
SOUND RECNSTR(Reconstrucción del sonido)	ON: Crea un sonido real compensando los componentes de alta frecuencia y restableciendo el tiempo de subida de la forma de onda que se pierde en la compresión de los datos de audio.;OFF: Se cancela.

• [SUB-W LEVEL] / [SUBWOOFER SET] / LPF SUBWOOFER] / [SUB-W PHASE] solo pueden seleccionarse si [SWITCH PREOUT] está ajustado en [SUBWOOFER]. (→ 4)
• [SUB-W LEVEL] / LPF SUBWOOFER] / [SUB-W PHASE] solo pueden seleccionarse si [SUBWOOFER SET] está ajustado en [ON].

AJUSTES DE VISUALIZACIÓN

1 Pulse FNC para ingresar a [FUNCTION].
2 Gire la rueda de volumen para seleccionar [ DISPLAY] y luego púlsela.
3 Gire la rueda de volumen para seleccionar (consulte la siguiente tabla) y luego púlsela.
4 Repita el paso 3 hasta que se seleccione o active el elemento que desee o siga las instrucciones indicadas en el elemento seleccionado.
5 Para salir, pulse y mantenga pulsado .Q/5
Para volver al elemento de ajuste anterior, pulse R/5

Predeterminado: XX

COLOR SELECT VARIABLE SCAN_/CUSTOM R/G/B / colores preajustados*: Selecciona el color de iluminación preferido para las teclas y los botones.
	Puede crear su propio color (cuando se selecciona [CUSTOM R/G/B] o colores preajustados*). El color que haya creado se podrá guardar en [CUSTOM R/G/B].1 Pulse y mantenga pulsada la rueda de volumen para ingresar el ajuste detallado de color.2 Pulse I◀◀/▶▶l para seleccionar el color (R/ G/ B) que desea ajustar.3 Gire la rueda de volumen para ajustar el nivel (0 — 9) y luego pulse la rueda.
DIMMER ON	: La iluminación de la pantalla y la de los botones se atenúa. ;OFF: Se cancela.
BRIGHTNESS 0	—31: Selecciona su nivel de brillo preferido para la iluminación de la pantalla y de los botones.
TEXT SCROLL AUTO	/ONCE: Selecciona entre el desplazamiento automático de la información en pantalla o un desplazamiento único. ;OFF: Se cancela.

* Colores preajustados:RED1/RED2/RED3/PURPLE1/PURPLE2/PURPLE3/PURPLE4/BLUE1/BLUE2/BLUE3/SKYBLUE1/SKYBLUE2/LIGHTBLUE/AQUA1/AQUA2/GREEN1/GREEN2/GREEN3/YELLOWGREEN1/YELLOWGREEN2 YELLOW/ORANGE1/ORANGE2/ORANGERED

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución
General	El sonido no se escucha.	Ajuste el volumen al nivel óptimo.Inspeccione los cables y las conexiones.
	Aparece “MISWIRING CHECK WIRING THEN PWR ON”.	Apague la unidad y luego compruebe que los terminales de los cables de altavoz estén correctamente aislados. A continuación, vuelva a encender la unidad.
	Aparece “PROTECTING SEND SERVICE”.	Lleve la unidad al centro de servicio más cercano.
	El receptor no funciona en absoluto.	Reinicialice la unidad. (→3)
Radio	Recepción de radio deficiente.Ruidos estáticos mientras se escucha la radio.	Conecte firmemente la antena.Extraiga completamente la antena.
CD / USB / iPod	El disco no puede ser expulsado.	Pulse y mantenga pulsado para forzar la expulsión del disco. Tenga cuidado de no dejar caer el disco cuando sea expulsado. Si con esto no se resuelve el problema, reinicialice la unidad. (→3)
	Se generan ruidos.	Salte a otra pista o cambie el disco.
	Las pistas no se reproducen de la manera intentada por usted.	Se ha determinado el orden de reproducción durante la grabación de los archivos.
	El mensaje “READING” sigue destellando.	No utilice demasiados niveles de jerarquías o carpetas.
	El tiempo de reproducción transcurrido no escorrecto.	Esto depende de cómo fueron grabadas las pistas.
	No se visualizan los caracteres correctos (por ej.: nombre del álbum).	Esta unidad visualiza sólo letras mayúsculas, números, y un número limitado de símbolos.
	“NA FILE”	Asegúrese de que los archivos de audio contenidos en el disco sean compatibles. (→17)
	“NO DISC”	Inserte un disco reproducible en la ranura de carga.
	“TOC ERROR”	Asegúrese de que el disco esté limpio e insertado correctamente.
	“PLEASE EJECT”	Reinicialice la unidad. Si con esto no se consigue resolver el problema, póngase en contacto con su centro de servicio más cercano.

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución

CD / USB / iPod	"READ ERROR" Vuelva a copiar los archivos y carpetas en el dispositivo USB. Si con estono se resuelve el problema, reinicialice el dispositivo USB o utilice otro dispositivo USB.
	"NO DEVICE" Conecte un dispositivo USB y cambie de nuevo a la fuente USB.
	"COPY PRO" Se reprodujo un archivo con protección contra copias.
	"NA DEVICE" Conecte un dispositivo USB compatible y verifique las conexiones.
	"NO MUSIC" Conecte un dispositivo USB que contenga archivos de audio reproducibles.
	"iPod ERROR"	• Vuelva a conectar el iPod.• Reinicialice el iPod.
ANDROID	• El sonido no se escucha durante la reproducción.• El sonido se genera solo por el dispositivo Android.	• Vuelva a conectar el dispositivo Android.• Si está en [ HAND MODE], arranque la aplicación de cualquier reproductor de medios en el dispositivo Android e inicie la reproducción.• Si está en [ HAND MODE], vuelva a arrancar la aplicación del reproductor de medios actual o utilice otra aplicación.• Vuelva a iniciar el dispositivo Android.• Si con esto no se consigue resolver el problema, el dispositivo Android conectado no podrá enviar la señal de audio a la unidad. (→ 18)
	No se puede reproducir en [BROWSE MODE].	• Asegúrese de que KENWOOD MUSIC PLAY APP esté instalado en el dispositivo Android. (→ 7)• Vuelva a conectar el dispositivo Android y realice el ajuste apropiado en [ANDROID SETUP]. (→ 8)• Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [ BROWSE MODE]. (→ 18)
	El mensaje "NO DEVICE" o "READING" sigue destellando.	• Desactive las opciones del desarrollador en el dispositivo Android.• Vuelva a conectar el dispositivo Android.• Si con esto no se consigue resolver el problema, el dispositivo Android conectado no es compatible con [ BROWSE MODE]. (→ 18)
	Reproducción intermitente o con saltos de sonido.	Desactive el modo de ahorro de energía en el dispositivo Android.
	"ANDROID ERROR" / "NA DEVICE"	• Vuelva a conectar el dispositivo Android.• Vuelva a iniciar el dispositivo Android.

Síntoma Solución

Pandora	"ADD ERROR" / "SEARCH ERROR"	Fracasó la creación de la nueva emisora.
	"CHECK DEVICE" Verifique la aplicación Pandora en su dispositivo.
	"NO SKIPS" Se ha llegado al límite de saltos.
	"NO STATIONS" No se pueden encontrar emisoras.
	"STATION LIMIT"	Se alcanzó el número límite de emisoras registradas. Vuelva a intentarlo después de eliminar emisoras que no necesite de su dispositivo.
	"CONNECT ERROR"	La comunicación es inestable.
	"RATING ERROR"	El registro con el pulgar arriba/abajo ha fracasado.
	"LICENSE ERROR"	Está intentando acceder desde un país donde Pandora no está disponible.
iHeartRadio	No se pudo seleccionar iHeartRadio.	Si se marca "Explicit Content" en [Account Settings] en la versión web de iHeartRADIO, las emisoras personalizadas no estarán disponibles.
	"CANNOT CREATE"	Fracasó la creación del nombre de la emisora personalizada.
	"CANNOT SAVE"	Fracasó la adición a la categoría de favoritos.
	"DISCONNECTED"	Verifique la conexión con el dispositivo.
	"NO SKIPS" Se ha llegado al límite de saltos. Vuelva a intentar más tarde.
	"NO STATIONS" No se pueden encontrar emisoras.
	"NOT CONNECTED"	El enlace con la aplicación es imposible.
	"IHEARTLINK UP"	Asegúrese de haber instalado en su dispositivo, la última versión de la aplicación iHeart Link for KENWOOD.
	"PLEASE LOGIN" No se inició sesión. Inicie sesión otra vez.
	"STATION NOT AVAILABLE"	Finalizó la difusión de la emisora.
	"STATION NOT SELECTED"	No hay ninguna emisora seleccionada.
	"STREAM ERROR"	Se ha interrumpido la difusión de datos.
	"THUMB FAILED"	El registro con el pulgar arriba/abajo ha fracasado.
	"TIMED OUT" Ha expirado el tiempo de la solicitud.

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Síntoma Solución

Radio SiriusXM®	“CH LOCKED LOCK CODE?” El canal seleccionado está bloqueado. Para desbloquearlo, ingrese el código de bloqueo correcto. (→13)
	“CHAN UNSUB” Se ha seleccionado un canal al que no está suscrito. Para suscribirse, llame al 1-866-635-2349, en EE. UU., o al 1-877-438-9677, en Canadá. (→11)
	“CH UNAVAIL” Se ha seleccionado un canal que no está disponible. Si desea más información acerca de la línea de canales SiriusXM, visite www.siriusxm.com.
	“CHECK ANTENNA” Verifique que la antena y su conexión estén en condiciones satisfactorias.
	“CHECK TUNER” Asegúrese de que el sintonizador para vehículos SiriusXM esté conectado a la unidad.
	“NO SIGNAL” Asegúrese de que la antena esté montada fuera del vehículo.
	“SUBSCRIPTION UPDATED – PRESS ENTER TO CONTINUE.” Su suscripción ha sido actualizada. Para continuar, pulse la rueda de volumen.
	“CODE ERROR” Asegúrese de haber ingresado el código de acceso correcto. (→13)
	“NO CONTENT” No existe suficiente contenido para iniciar TuneScan.
	“SCAN CANCEL” TuneScan ha sido cancelado.

MÁS INFORMACIÓN

General

- Esta unidad puede reproducir sólo los siguientes CD:

- Encontrará información detallada y notas acerca de los archivos de audio que pueden reproducirse en el manual en línea en el siguiente sitio web: www.kenwood.com/cs/ce/audiofile/

Archivos reproducibles

- Archivos de audio que pueden reproducirse: MP3 (.mp3), WMA (.wma)

- Medio de disco reproducible: CD-R/CD-RW/CD-ROM

- Formato de archivo de disco reproducible: ISO 9660 Nivel 1/2, Joliet, nombre de archivo largo.

- Sistema de archivos del dispositivo USB reproducible: FAT12, FAT16, FAT32

Aunque los archivos de audio cumplan con los criterios mencionados arriba, la reproducción podría no ser posible dependiendo de los tipos o condiciones del medio o dispositivo.

Discos no reproducibles

• Discos que no son redondos.
• Discos con la superficie de grabación pintada o discos sucios.
• Discos grabables/reescribibles que no hayan sido finalizados.
• CD de 8 cm. Si intenta insertarlo con un adaptador podrán causar fallos de funcionamiento.

Acerca de los dispositivos USB

• Esta unidad puede reproducir archivos MP3/WMA/WAV guardados en un dispositivo de clase de almacenamiento masivo USB.
• No es posible conectar un dispositivo USB a través de un concentrador USB.
• La conexión con un cable de más de 5 m de largo puede ocasionar una reproducción anormal.
• Esta unidad no puede reconocer ningún dispositivo USB cuyo régimen sea distinto de 5 V y que exceda de 1 A.

Acerca de KENWOOD Music Editor Light y KENWOOD Music Control

• Esta unidad es compatible con la aplicación para PC KENWOOD Music Editor Light y la aplicación para Android™ KENWOOD Music Control.
• Cuando reproduce audio con archivos de canciones añadidos mediante KENWOOD Music Editor Light o KENWOOD Music Control, puede buscar archivos de audio por género, artista, álbum, lista de producción o canción.
• KENWOOD Music Editor Light y KENWOOD Music Control están disponibles desde el siguiente sitio web: www.kenwood.com/cs/ce/

Acerca del iPod/iPhone Made for

• iPod touch (2nd, 3rd, 4th y 5th generation)
• iPod classic
• iPod nano (3rd, 4th, 5th, 6th y 7th generation)
• iPhone 3G, 3GS, 4, 4S, 5, 5S, 5C
• Para obtener información sobre la última lista de compatibilidades y las nuevas versiones de los software de iPhone/iPod, consulte: www.kenwood.com/cs/ce/ipod
• El iPod no se puede utilizar si se visualiza "KENWOOD" o "en el iPod.

Acerca del dispositivo Android

• Esta unidad es compatible con Android OS 4.1 y superior.
• Algunos dispositivos Android (con OS 4.1 y superior) pueden no ser completamente compatibles con Android Open Accessory (AOA) 2.0.
• Si el dispositivo Android es compatible con dispositivos de clase de almacenamiento masivo y con AOA 2.0, esta unidad siempre reproducirá con prioridad a través de AOA 2.0.
• Para obtener más información y la lista de compatibilidad más reciente, consulte: www.kenwood.com/cs/ce/

Acerca de Pandora

- Pandora sólo está disponible en los EE.UU., Australia y Nueva Zelanda.

• Debido a que el servicio de radio por Internet Pandora es de un tercero, las especificaciones se encuentran sujetas a cambios sin previo aviso. Por consiguiente, la compatibilidad podría verse afectada, y alguno o todos los servicios podrían dejar de estar disponibles.
• Algunas funciones de Pandora no están disponibles desde esta unidad.
• Si tiene alguna duda sobre el uso de esta aplicación, póngase en contacto con [e-mail].

Acerca de iHeartRadio

• Debido a que iHeartRadio® es un servicio de terceros, las especificaciones se encuentran sujetas a cambios sin previo aviso. Por consiguiente, la compatibilidad podría verse afectada, y alguno o todos los servicios podrían dejar de estar disponibles.
• Algunas funciones de iHeartRadio® no se pueden controlar desde esta unidad.

Silencio cuando se recibe una llamada telefónica

Conecte el cable MUTE a su teléfono mediante un accesorio para teléfono disponible en el mercado. (→ 20)

Cuando se recibe una llamada aparece el mensaje "CALL". (El sistema de audio se detiene.)

• Para seguir escuchando el sistema de audio durante una llamada, pulse (EISRGsaje "CALL" desaparece y se reanuda el sistema de audio.
  Cuando finaliza la llamada, el mensaje "CALL" desaparece. (El sistema de audio se reanuda.)

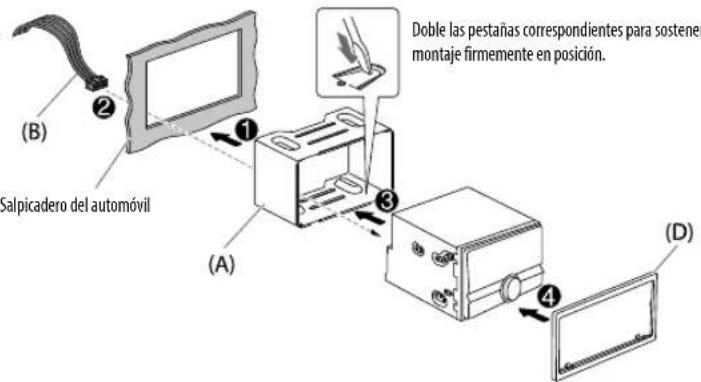

INSTALACIÓN / CONEXIÓNMÁS INFORMA

Advertencia

• La unidad puede utilizarse solamente con una fuente de alimentación de 12 V CC con negativo a masa.
• Desconecte el terminal negativo de la batería antes de realizar el cableado y el montaje.
• Para evitar un cortocircuito, no conecte el cable de la batería (amarillo) ni el cable de encendido (rojo) al chasis del vehículo o cable de conexión a masa (negro).
• Para evitar un cortocircuito, utilice una cinta de vinilo para aislar los cables no conectados.
• Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación.

▲ Precaución

• Para fines de seguridad, deje que un profesional realice el cableado y el montaje. Consulte con un distribuidor de productos de audio para automóviles.
• Instale esta unidad en la consola de su vehículo. No toque las partes metálicas de la unidad durante o un poco después del uso de la unidad. Las partes metálicas, tales como el disipador de calor o la carcasa, pueden estar muy calientes.
• No conecte los cables ⊖ de los altavoces al chasis del vehículo, al cable de conexión a masa (negro) o en paralelo.
• Monte la unidad a un ángulo de menos de 30".
• Si el mazo de conductores de su vehículo no dispone de terminal de encendido, conecte el cable de encendido (rojo) al terminal de la caja de fusibles del vehículo, el cual suministrará una alimentación de 12 V CC y podrá conectarse y desconectarse mediante la llave de encendido.
• Mantenga todos los cables alejados de las partes metálicas disipadoras de calor.
• Después de instalar la unidad, compruebe que las lámparas de freno, las luces intermitentes, el limpiaparabrisas, etc. funcionen satisfactoriamente.
• Si se funde el fusible, en primer lugar asegúrese de que los cables no estén en contacto con el chasis del vehículo y, a continuación, reemplace el fusible usado por otro del mismo régimen.

Procedimiento básico

1 Quite la llave del interruptor de encendido; después, desconecte el terminal ⊖ de la batería del automóvil.

2 Conecte los cables correctamente.

Consulte Conexión del cableado. ( → 20)
3 Instale la unidad en su automóvil.
Consulte Instalación de la unidad (montaje en el tablero).
4 Conecte el terminal ⊖ de la batería del automóvil.
5 Reinicialice la unidad. ( → 3)

INSTALACIÓN / CONEXIÓN

Instalación de la unidad (montaje en el tablero)

Prepare el cableado necesario. (→20)

(B) Salpicadero del automóvil ① ② ③ ④ ④ (D) Doble las pestañas correspondientes para sostener montaje firmemente en posición.

Doble las pestañas correspondientes para sostener el manguito de montaje firmemente en posición.

Cuando instale sin el manguito de montaje

1 Retire de la unidad, el manguito de montaje.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula de montaje del vehículo y asegure la unidad con los tornillos (disponibles en el mercado).

▲ Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede dañar la unidad.

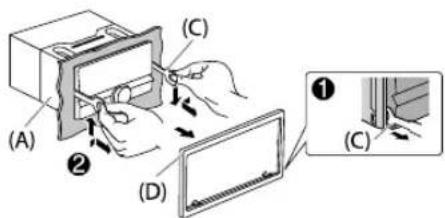

Cómo desmontar la unidad

1 Enganche las uñas de agarre dispuestas en las herramientas de extracción, en los orificios a ambos lados de la placa embellecedora y, a continuación, extráigala.
2 Inserte las herramientas de extracción hasta el fondo de las ranuras a ambos lados y, a continuación, siga la dirección de las flechas, como se muestra a continuación.

Lista de piezas para la instalación

(A) Manguito de montaje

(B) Mazo de conductores

(C) Herramienta de extracción

(D) Placa embellecedora

INSTALACIÓN / CONEXIÓN

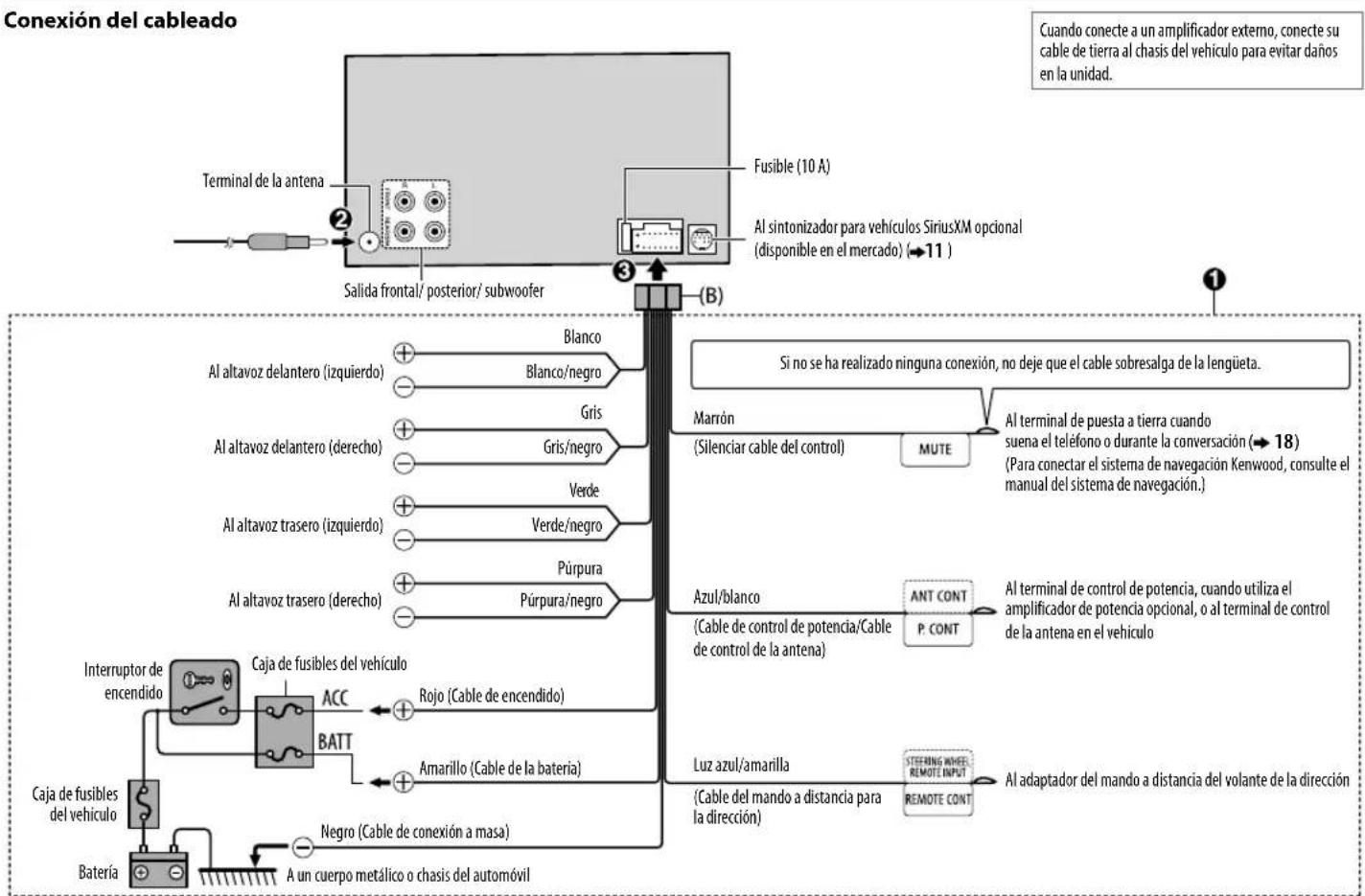


ESPECIFICACIONES

Sintonizador	FM Gama de frecuencias 87,9 MHz — 107,9 MHz (espacio 200 kHz)
	Sensibilidad útil(Relación señal/ruido = 26 dB)	8,2 dBf (0,71 μV/75 Ω)
	Sensibilidad de silenciamiento(DIN S/N = 46 dB)	17,2 dBf (2,0 μV/75 Ω)
	Respuesta de frecuencia ( ± 3 dB) 30 Hz — 15 kHz
	Relación señal a ruido (MONO) 64 dB
	Separación estéreo (1 kHz) 40 dB
	AM Gama de frecuencias 530 kHz — 1 700 kHz (espacio 10 kHz)
	Sensibilidad útil(Relación señal/ruido = 20 dB)	29 dBμ (28,2 μV)
Reproductor de CD	Diodo láser GaAlAs
	Filtro digital (D/A) 8 veces sobremuestreo
	Velocidad de giro 500 rpm — 200 rpm (CLV)
	Fluctuación y trémolo Por debajo del límite medible
	Respuesta de frecuencia ( ± 1 dB) 20 Hz — 20 kHz
	Distorsión armónica total (1 kHz) 0,01 %
	Relación señal a ruido (1 kHz)	105 dB
	Gama dinámica	90 dB
	Separación de canales	85 dB
	MP3 decodificado	Compatible con MPEG-1/2 Audio Layer-3
	WMA decodificado	Compatible con Windows Media Audio

USB	Estándar USB	USB 1.1, USB 2.0 (Alta velocidad)
	Sistema de archivos	FAT12/ 16/ 32
	Corriente máxima de alimentación 5 V CC	— — 1 A
	MP3 decodificado	Compatible con MPEG-1/2 Audio Layer-3
	WMA decodificado	Compatible con Windows Media Audio
	WAV decodificado	PCM lineal
Audio	Potencia de salida máxima	50 W × 4
	Potencia en todo el ancho de banda	22 W × 4 (a menos del 1 % THD)
	Impedancia del altavoz	4 Ω — 8 Ω
	Acción tonal	Graves	200 Hz ±8 dB
		Registro medio	2,5 kHz ±8 dB
		Agudos	12,5 kHz ±8 dB
	Nivel de salida de preamplificador/carga (CD)	2 500 mV/10 kΩ
	Impedancia de salida de preamplificador	≤ 600 Ω
Auxiliar	Respuesta de frecuencia (±3 dB)	20 Hz — 20 kHz
	Voltaje de entrada máximo	1 000 mV
	Impedancia de entrada	30 kΩ
General	Voltaje de trabajo	14,4 V (10,5 V — 16 V admisibles)
	Consumo de corriente máxima	10 A
	Gama de temperaturas de funcionamiento	0°C — +40°C
	Tamaño de instalación (An × Al × F)	182 mm × 111 mm × 158 mm(7-3/16 pulgada × 4-3/8 pulgada× 6-1/4 pulgada)
	Peso	1,5 kg (3,4 lbs)

Sujeto a cambios sin previo aviso.

CAUTION

Información acerca de la eliminación de equipos eléctricos y electrónicos al final de la vida útil (aplicable a los países que hayan adoptado sistemas independientes de recogida de residuos)

Los productos con el símbolo de un contenedor con ruedas tachado no podrán ser desechados como residuos domésticos. Los equipos eléctricos y electrónicos al final de la vida útil, deberán ser reciclados en instalaciones que puedan dar el tratamiento adecuado a estos productos y a sus subproductos residuales correspondientes. Póngase en contacto con su administración local para obtener información sobre el punto de recogida más cercano. Un tratamiento correcto del reciclaje y la eliminación de residuos ayuda a conservar los recursos y evita al mismo tiempo efectos perjudiciales en la salud y el medio ambiente.
