MANUAL DE USUARIO S2_LB502DC Vonroc

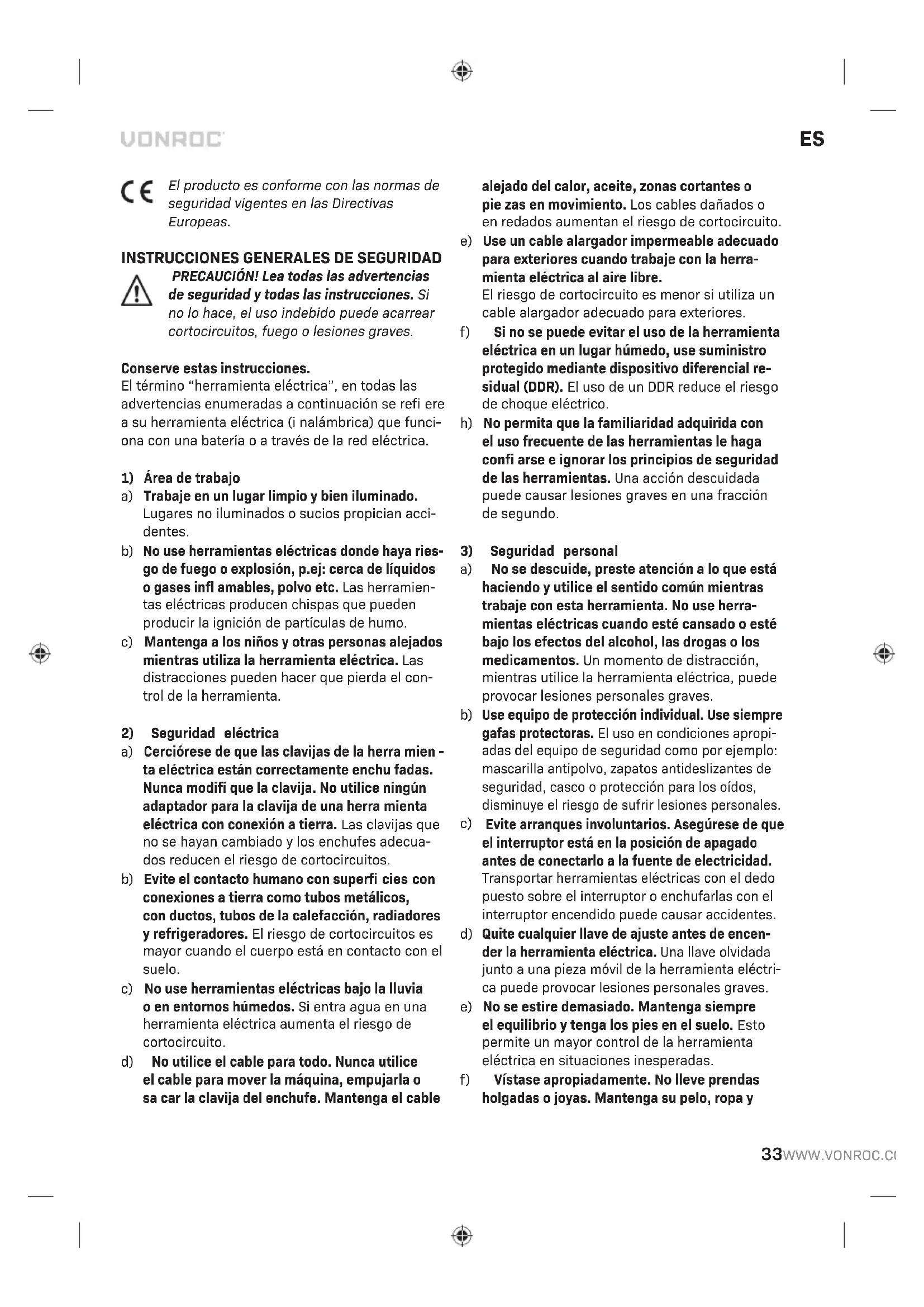

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las adverten- cias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones gra- ves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta. Los siguientes símbolos se utilizan en el manual de usuario o en el producto: Lea el manual de usuario. Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instruccio- nes del presente manual. Riesgo de choque eléctrico. Mantenga a los presentes a una distancia prudencial de la zona de trabajo. No exponer a la lluvia. Lleve gafas de seguridad. Lleve protección auditiva. Para utilizar en interiores solamente. Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra. Fusible cinta miniatura de tipo retardado. Temperatura máx. 45°C. No arroje la batería al fuego. No arroje la batería al agua. Recogida selectiva de la batería de iones de litio. No tire el producto en contenedores no apropiados.ES

El producto es conforme con las normas de seguridad vigentes en las Directivas Europeas.

INSTRUCCIONES GENERALES DE SEGURIDAD

PRECAUCIÓN! Lea todas las advertencias de seguridad y todas las instrucciones. Si no lo hace, el uso indebido puede acarrear cortocircuitos, fuego o lesiones graves. Conserve estas instrucciones. El término “herramienta eléctrica”, en todas las advertencias enumeradas a continuación se refi ere a su herramienta eléctrica (i nalámbrica) que funci- ona con una batería o a través de la red eléctrica.

a) Trabaje en un lugar limpio y bien iluminado. Lugares no iluminados o sucios propician acci- dentes.

No use herramientas eléctricas donde haya ries- go de fuego o explosión, p.ej: cerca de líquidos o gases infl amables, polvo etc. Las herramien- tas eléctricas producen chispas que pueden producir la ignición de partículas de humo. c) Mantenga a los niños y otras personas alejados mientras utiliza la herramienta eléctrica. Las distracciones pueden hacer que pierda el con- trol de la herramienta.

2) Seguridad eléctrica

a) Cerciórese de que las clavijas de la herra mien - ta eléctrica están correctamente enchu fadas. Nunca modifi que la clavija. No utilice ningún adaptador para la clavija de una herra mienta eléctrica con conexión a tierra. Las clavijas que no se hayan cambiado y los enchufes adecua- dos reducen el riesgo de cortocircuitos. b) Evite el contacto humano con superfi cies con conexiones a tierra como tubos metálicos, con ductos, tubos de la calefacción, radiadores y refrigeradores. El riesgo de cortocircuitos es mayor cuando el cuerpo está en contacto con el suelo. c) No use herramientas eléctricas bajo la lluvia o en entornos húmedos. Si entra agua en una herramienta eléctrica aumenta el riesgo de cortocircuito. d) No utilice el cable para todo. Nunca utilice el cable para mover la máquina, empujarla o sa car la clavija del enchufe. Mantenga el cable alejado del calor, aceite, zonas cortantes o pie zas en movimiento. Los cables dañados o en redados aumentan el riesgo de cortocircuito. e) Use un cable alargador impermeable adecuado para exteriores cuando trabaje con la herra- mienta eléctrica al aire libre. El riesgo de cortocircuito es menor si utiliza un cable alargador adecuado para exteriores. f) Si no se puede evitar el uso de la herramienta eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial re- sidual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico. h) No permita que la familiaridad adquirida con el uso frecuente de las herramientas le haga confi arse e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede causar lesiones graves en una fracción de segundo.

3) Seguridad personal

a) No se descuide, preste atención a lo que está haciendo y utilice el sentido común mientras trabaje con esta herramienta. No use herra- mientas eléctricas cuando esté cansado o esté bajo los efectos del alcohol, las drogas o los medicamentos. Un momento de distracción, mientras utilice la herramienta eléctrica, puede provocar lesiones personales graves.

Use equipo de protección individual. Use siempre gafas protectoras. El uso en condiciones apropi- adas del equipo de seguridad como por ejemplo: mascarilla antipolvo, zapatos antideslizantes de seguridad, casco o protección para los oídos, disminuye el riesgo de sufrir lesiones personales.

Evite arranques involuntarios. Asegúrese de que el interruptor está en la posición de apagado antes de conectarlo a la fuente de electricidad. Transportar herramientas eléctricas con el dedo puesto sobre el interruptor o enchufarlas con el interruptor encendido puede causar accidentes.

Quite cualquier llave de ajuste antes de encen- der la herramienta eléctrica. Una llave olvidada junto a una pieza móvil de la herramienta eléctri- ca puede provocar lesiones personales graves. e) No se estire demasiado. Mantenga siempre el equilibrio y tenga los pies en el suelo. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase apropiadamente. No lleve prendas holgadas o joyas. Mantenga su pelo, ropa y34

guantes alejados de las piezas móviles. Las prendas holgadas, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se han suministrado dispositivos para la extracción y recogida de polvo asegúrese de que estos estén conectados y se utilicen cor- rectamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo. h) Mantenga las asas y las superfi cies de agarre secas, limpias y libres de aceite y grasa. Las asas y las superfi cies de agarre resbaladizas no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.

Utilización y cuidados de la herramienta eléctrica a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para el trabajo que vaya a realizar. Una herramienta eléctrica apropiada realizará un trabajo mejor y más seguro si se utiliza para el objetivo con el que ha sido diseñada. b) No use herramientas que no pueden en- cenderse o apagarse con el interruptor. Las herramientas que ya no se puedan encender y apagar son peligrosas y deben repararse.

Desenchufe la clavija de la toma de electricidad antes de realizar modifi caciones, cambiar ac- cesorios o guardar las herra mientas eléctricas. Tales medidas de seguridad preventivas redu- cen el riesgo de la puesta en marcha accidental.

Mantenga a los niños alejados de una herra- mienta eléctrica sin utilizar y no permita a per - sonas que no estén familiarizadas con la má quina o estas instrucciones utilizar la herra mienta. La herramienta eléctrica puede ser peligrosa cuando la utilicen personas sin experiencia. e) Conserve sus herramientas cuidadosamente. Verifi que cualquier desalineación o agarro- tamiento de piezas movibles, piezas dañadas y cualquier otra causa, que pudiera repercutir en el buen funcionamiento de la herramienta eléctrica. Si la herramienta está estropeada, repárela antes de utilizarla. Muchos de los acci- dentes están causados por un manteni miento insufi ciente del equipo eléctrico. f) Mantenga las herramientas de corte limpias y afi ladas. Sierras con esquinas cortantes con un buen mantenimiento se bloquean menos y son más fáciles de controlar.

Utilice la herramienta eléctrica, accesorios y brocas etc. Siguiendo las instrucciones aten- diendo al tipo de herramienta eléctrica y tenga en cuenta las condiciones de trabajo y el tipo de trabajo que se va a realizar. Puede ser peligroso realizar trabajos con la herramienta diferentes de aquellos para los que está diseñada.

5) Uso y cuidado de las herramientas alimentadas

por batería a) Recargue las baterías únicamente con el cargador recomendado por el fabricante. Un cargador que es apto para un tipo de baterías determinado puede provocar riesgo de incen dio si se usa para cargar otra clase de baterías.

Use las herramientas eléctricas sólo con las baterías indicadas específi camente. El uso de otra clase de baterías diferente puede ocasionar el riesgo de derivar en lesiones o un incendio. c) Cuando el paquete de baterías no esté en uso, consérvelo retirado de objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornil- los o cualquier otro objeto metálico pequeño que pueda hacer puente entre las terminales. El contacto entre las terminales de la batería puede causar quemaduras o incendio. d) Bajo condiciones extremas de abuso la batería podría expulsar un líquido; evite todo contacto. Si se produjese contacto accidentalmente, lávese bien con agua. Si el líquido hace con- tacto con los ojos, consulte también al médico. El líquido emanado de la batería puede causar irritaciones o quemaduras. e) No utilice una batería o una herramienta que esté dañada o modifi cada. Las baterías dañadas o modifi cadas pueden presentar un comportamiento impredecible y provocar un incendio, una explosión o riesgo de lesiones. f) No exponga una batería o una herramienta al fuego o a temperatura excesiva. La exposición al fuego o a temperaturas superiores a 130 °C puede provocar una explosión. NOTA La temperatura “130 °C” puede sustituirse por la temperatura “265 °F”. g) Siga todas las instrucciones de carga y no car- gue la batería o la herramienta fuera del rango de temperatura especifi cado en las instruccio- nes. La carga incorrecta o a temperaturas fuera del rango especifi cado puede causar daños a la batería y aumentar el riesgo de incendio.ES

a) Haga reparar su herramienta eléctrica por una persona cualifi cada, usando solo piezas de repuesto idénticas. Esto garantiza que se man- tenga la seguridad de la herramienta eléctrica. b) Nunca repare las baterías dañadas. El manteni- miento de las baterías debe ser realizado solo por el fabricante o los proveedores de servicio autorizados.

• Deshágase de las bolsas de plástico de forma segura - son un peligro de asfi xia para los niños pequeños.

• Mantenga limpia y ordenada el área en la que está trabajando.

• No use herramientas eléctricas bajo la lluvia o en entornos húmedos.

• Le recomendamos encarecidamente que utilice un DDR (Dispositivo Diferencial Residual) de no más de 30 mA. en el enchufe de clavija cuando utilice la herramienta.

• No use herramientas eléctricas donde haya riesgo de fuego o explosión - p. ej. cerca de líquidos o gases infl amables.

• No permita que nadie y especialmente los niños o mascotas se acerquen al área de trabajo.

• No permita que los niños u otras personas toquen las herramientas eléctricas.

• Guárdela en un lugar seco y fuera del alcance de los niños.

• Utilice siempre gafas protectoras. También le recomendamos que use protectores para los oídos.

• Utilice ropas adecuadas (pantalones largos) - no lleve prendas holgadas o joyas y asegúrese de que la ropa no entre en contacto con piezas móviles.

• Utilice zapatos que no resbalen. No lleve sanda- lias o zapatos descubiertos por delante.

• Si tiene pelo largo, recójaselo de forma segura para impedir que se enrede con las piezas móviles.

• Antes de utilizar cualquier herramienta eléctri- ca, compruebe que las piezas no estén dañadas y si es así no las utilice hasta que hayan sido cambiadas por unas nuevas.

• No use herramientas eléctricas cuando esté cansado o haya bebido alcohol.

• No se estire demasiado mientras trabaja - podría perder el equilibrio.

• Debe apagar la herramienta con el interruptor de encendido/apagado después de usar.

• Utilice esta herramienta exclusivamente para el propósito indicado - esparcir o aspirar las hojas.

• No apunte con el ventilador a gente o animales.

• No esparza los desechos en la dirección de la gente o los animales.

• Utilice la herramienta sólo durante el día o con una buena luz artifi cial.

• No coloque la mano dentro del tubo del ventil- ador hasta que el ventilador haya sido apagado y se haya retirado la clavija del suministrador de corriente.

• Utilice sólo cables de extensión que sean ade- cuados para su empleo en exteriores. El cable debe mantenerse alejado del calor excesivo, aceite, disolventes y esquinas cortantes.

• Compruebe con regularidad que todas las tuer- cas y tornillos están fi jos.

• El operador o usuario es responsable de accidentes o peligros que les ocurran a otras personas o a la propiedad.

• Para evitar irritación por el polvo, recomenda- mos que lleven una máscara para la cara.

• Dirija siempre el cable hacia la parte posterior, alejándolo de la herramienta.

• No transporte la herramienta agarrándola por el cable.

• Desconecte la herramienta de la crriente eléc- trica: - antes de despejar un atasco; - antes de comprobar, limpiar o reparar la herramienta; - si la herramienta comienza a vibrar de forma anormal; - en cualquier momento que abandone la posición de trabajo.

• Asegúrese siempre de que mantiene el equili- brio.

• Camine, nunca corra.

• Mantenga todas las entradas de aire refrigeran- te limpias de cualquier resto u obstrucción.

• Mantenga todas las tuercas, pernos y tornillos fi jos para asegurar que la herramienta funciona correctamente y de forma segura.

• Revise con regularidad el colector de restos por si existe desgaste o deterioro.

• Reemplace las piezas desgastadas o dañadas.

• Utilice exclusivamente piezas y accesorios de repuesto originales.36

La maquina se debe apagar inmediatemente en caso de:

• Clavija de red defectuosa, cable de conexión a la red defectuoso o deteriores del cable;

• Interruptor defectuoso.

• Humo o mal olor de aislamiento quemado.

ADVERTENCIAS DE SEGURIDAD PARA LA

No abra la batería. Existe peligro de cortocircuito. b) Proteja la batería del calor, p. ej., de la luz solar intensa continua, los incendios, el agua y la humedad. Peligro de explosión. c) En caso de daño y uso incorrecto de la batería, esta puede emitir vapores. Ventile el área y consulte un médico si se siente mal. Los vapo- res pueden irritar el sistema respiratorio. d) Utilice la batería solo junto con su producto Vonroc. Esta medida protege la batería de sobrecargas peligrosas. e) La batería se puede dañar con objetos puntia- gudos como clavos o destornilladores o si se somete a alguna fuerza exterior. Puede pro- ducirse un cortocircuito interno que dé lugar a que la batería se incendie, emita humo, explote o se sobrecaliente.

ADVERTENCIAS DE SEGURIDAD PARA EL

CARGADOR Uso previsto Cargue solo las baterías recargables CD801AA y CD803AA con el cargador. Otros tipos de baterías pueden estallar y causar lesiones y daños. a) El aparato no debe ser usado por personas (in- cluidos niños) con capacidad física, sensorial o mental reducida, o que no tengan experiencia o conocimiento sufi cientes, salvo que hayan sido capacitadas o estén bajo supervisión.

Controle que los niños no jueguen con el aparato. c) No recargue baterías no recargables. d) Durante la carga, las baterías deben colocarse en un lugar bien ventilado. Seguridad eléctrica Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.

• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1,5 mm2. Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

2. INFORMACIÓN DE LA MÁQUINA

Uso previsto Los sopladores de hojas están hechos para quitar las hojas de la calle, el jardín y el césped. El venti- lador situado en el interior del soplador genera un caudal de aire que permite quitar las hojas.

ESPECIFICACIONES TÉCNICAS

Este manual ha sido redactado para diferentes números de juegos / artículos. Compruebe el número de artículo corres- pondiente en la siguiente tabla de especifi caciones para conseguir la composi- ción y el contenido correctos de su juego. Modelo n.º LB502DC S_ LB502DC S2_ LB502DC S3_ LB502DC Baterias incluidas- CD801AA 2 x CD801AACD803AACargador incluido- CD802AATensión nominal 20V Velocidad sin cargaPos 1:Pos 2:9000/min.13000/min.Velocidad máx. del aire Pos 1:Pos 2:80 km/h190 km/hPeso 1.22 kgNivel de presión acústica LPA78.8 dB(A) K=2.5 dB(A)Nivel de potencia acústica LWA

Modelo n.º CD801AA Tipo de batería Iones de litioVoltaje 20V Capacidad 2,0 AhCargador recomendado CD802AAPeso 0,3 kg Modelo n.º CD803AA Tipo de batería Lithium-IonVoltaje 20V Capacidad 4.0 AhCargador recomendado CD802AAPeso 0.65 kg Modelo n.º CD802AA Entrada del cargador 220-240V,50Hz 0,4ASalida del cargador 21V 2,5ATiempo de carga de la batería de 2 Ah 60 minutosTiempo de carga de la batería de 4 Ah 120 minutosBaterías recomendadas CD801AA, CD803AAPeso 0,36 kg Use solo las siguientes baterías de la plataforma de baterías VONROC POWER 20V. El uso de cualquier otra batería puede causar lesiones graves o dañar la herramienta. CD801AA 20V, 2 Ah de iones de litio CD803AA 20V, 4 Ah de iones de litio Para cargar estas baterías se puede utilizar el siguiente cargador de batería. CD802AA Cargador rápido Las baterías de la plataforma de baterías VONROC POWER 20V son intercambiables con todas las herramientas de la plataforma de baterías VONROC POWER 20V. Nivel de vibración El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 50636-2- 100 puede utilizarse para comparar una herra- mienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramien- ta con las aplicaciones mencionadas.

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición.

• en las ocasiones en que se apaga la herramien- ta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante. Protéjase contra los efectos de la vibración reali- zando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo. DESCRIPCIÓN Los números del texto se refi eren a los diagramas de las páginas 2 - 3.

1. Botón de encendido/apagado

3. Botón de desbloqueo de la batería

6. Botón de indicadores LED de batería

7. Indicadores LED de la batería

9. Indicadores LED del cargador

Antes de realizar cualquier trabajo en la herramienta eléctrica, extraiga la batería. Debe cargarse la batería antes de usar la máquina por primera vez. Instalación de la batería en la máquina (Fig. A, C) Compruebe que la parte exterior de la batería esté limpia y seca antes de colocarla en el cargador o en la máquina.

1. Inserte la batería (2) en la base de la máquina

como se muestra en la Fig. C.

2. Pulse la batería más hacia delante hasta que

haga clic en su sitio. Extracción de la batería de la máquina (Fig. A, C)

1. Presione el botón de desbloqueo de la batería (3)

2. Extraiga la batería de la máquina como se

muestra en la Fig. C.38

Comprobación del estado de carga de la batería (Fig. D)

• Para comprobar el estado de carga de la batería, apriete brevemente el botón (6) de la batería.

• La batería tiene 3 luces que indican el nivel de carga, cuantas más luces estén encendidas, más batería queda.

• Cuando las luces están apagadas signifi ca que la batería está vacía y debe cargarse inmediata- mente. Carga de la batería con el cargador (Fig.D)

1. Extraiga la batería (2) de la máquina.

2. Dé vuelta la batería (2) y deslícela en el car-

gador (8) como se muestra en la Fig D.

3. Empuje la batería hasta que quede totalmente

colocada en la ranura.

4. Enchufe el enchufe del cargador en una toma

de corriente eléctrica y espere un poco. Los indicadores de LED del cargador (8) se encen- derán y mostrarán el estado del cargador. El cargador tiene 2 indicadores de LED (9) que indican el estado del proceso de carga: LED de estado ROJO LED de estado verde Estado de la carga Desactivado Desactivado Sin alimentación Desactivado Activado Modo espera: - No hay ninguna batería insertada

- Se ha insertado la batería pero el proceso de carga ha fi nalizado Activado Desactivado Carga de la batería en curso

• La carga completa de la batería de 2 Ah puede llevar hasta 60 minutos.

• La carga completa de la batería de 4 Ah puede llevar hasta 120 minutos. Después de que la batería esté totalmente carga- da, desenchufe el enchufe del cargador de la toma de corriente y extraiga la batería del cargador. Cuando la no vaya a utilizarse la máquina durante un período de tiempo prolongado, es conveniente guardar la batería cargada. Montaje de los tubos (Fig. B) Extraiga siempre la batería antes de montar un accesorio.

• Deslice el tubo superior (4) en la carcasa del motor hasta que encaje en su lugar.

• Deslice el tubo inferior (5) en el tubo superior (4) hasta que encaje en su lugar.

Encendido del aparato (Fig. A) Para encender el soplador de hojas, presione el botón de encendido/apagado (1) a la posición 1 o 2. Posición 1: Soplado de materiales ligeros Posición 2: Soplado de materiales pesados Para apagar, presione el botón de encendido/apagado 1 a la posición de parada (0). Apagado del aparato (Fig. A) Mueva el interruptor de encendido/apagado (1) a la posición de apagado ''0''.

Antes de realizar la limpieza y el manteni- miento, apague siempre la máquina y extraiga el paquete de baterías de la máquina. Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orifi cios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos. MEDIOAMBIENTE Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado.IT

Solo para países de la Comunidad Europea No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléc- tricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTÍA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacio- nados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC. La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han rea- lizado o han intentado realizar reparaciones y/o alteraciones a la máquina.

• Si se ha producido un desgaste normal.

• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrecta- mente su mantenimiento.

• Si se han utilizado piezas de repuesto no origi- nales. La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una fi nalidad en especial. VONROC no será considerada responsa- ble en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sus- titución de las unidades o piezas no conformes. El producto y el manual de usuario están sujetos a variaciones. Las especifi caciones pueden variarse sin previo aviso.
