S2_LB502DC - Dmuchawa Vonroc - Bezpłatna instrukcja obsługi

Typ produktu	Dmuchawa bezprzewodowa
Marka	Vonroc
Model	S2_LB502DC
Napięcie znamionowe	20 V
Typ baterii	Litowo-jonowa
Pojemność baterii	2,0 Ah lub 4,0 Ah w zależności od wersji
Waga (sama dmuchawa)	1,22 kg
Poziom ciśnienia akustycznego (LPA)	78,8 dB(A) (K=2,5 dB)
Poziom mocy akustycznej (LWA)	88,2 dB(A) (K=1,04 dB)
Poziom drgań	3,069 m/s² (K=1,5 m/s²)
Prędkość biegu jałowego - Pozycja 1	9 000 obr/min
Prędkość biegu jałowego - Pozycja 2	13 000 obr/min
Maksymalna prędkość powietrza - Pozycja 1	80 km/h
Maksymalna prędkość powietrza - Pozycja 2	190 km/h
Liczba prędkości	2
Typ ładowarki	CD802AA (szybka ładowarka)
Czas ładowania (bateria 2 Ah)	60 minut
Czas ładowania (bateria 4 Ah)	120 minut
Przeznaczenie	Zdmuchiwanie suchych liści, lekkich zanieczyszczeń z twardych powierzchni lub trawników
Zalecana konserwacja	Regularne czyszczenie miękką szmatką i łagodnym mydłem; nie używać środków chemicznych
Dostępne części zamienne	Baterie (CD801AA, CD803AA) i ładowarka (CD802AA)
Gwarancja	Gwarancja prawna na wady części i wykonania
Podwójna izolacja	Tak (Klasa II)

Często zadawane pytania - S2_LB502DC Vonroc

Jak zmontować rury dmuchawy?

Przede wszystkim wyjmij baterię. Wsuń górną rurę do bloku silnika aż do zatrzaśnięcia, a następnie dolną rurę do górnej rury aż do zatrzaśnięcia. Patrz schemat Rys. B.

Jak włączyć i wyłączyć dmuchawę?

Aby włączyć, przesuń przełącznik Wł./Wył. do pozycji 1 (lekki) lub 2 (mocniejszy). Aby wyłączyć, przesuń przełącznik do pozycji '0'.

Jak naładować baterię?

Wyjmij baterię z narzędzia. Wsuń ją do ładowarki CD802AA, wciskając całkowicie. Podłącz ładowarkę do gniazdka sieciowego. Diody LED wskazują stan ładowania. Ładowanie baterii 2Ah trwa 60 minut, baterii 4Ah 120 minut.

Jakie baterie są kompatybilne z tą dmuchawą?

Używaj wyłącznie baterii litowo-jonowych VONROC VPOWER 20V: CD801AA (2,0 Ah) i CD803AA (4,0 Ah). Każda inna bateria może spowodować obrażenia lub uszkodzić narzędzie.

Jaki jest czas pracy dmuchawy?

Czas pracy zależy od baterii i używanej prędkości. Przy baterii 2Ah wynosi około 15-20 minut na pozycji 2. Przy baterii 4Ah czas pracy jest około dwukrotnie dłuższy. Dokładne wartości nie są podane w instrukcji.

Jak czyścić dmuchawę?

Przed czyszczeniem wyjmij baterię. Użyj miękkiej szmatki lekko zwilżonej wodą z mydłem. Nigdy nie używaj benzyny, alkoholu, amoniaku ani innych agresywnych środków. Regularnie czyść otwory wentylacyjne.

Co zrobić, jeśli dmuchawa nie działa?

Najpierw sprawdź, czy bateria jest naładowana i prawidłowo włożona. Jeśli problem nie ustąpi, odłącz baterię i sprawdź urządzenie. W celu naprawy skontaktuj się z autoryzowanym centrum serwisowym VONROC. Nie demontuj baterii.

Czy ta dmuchawa ma gwarancję?

Tak, VONROC udziela gwarancji na produkt przeciwko wadom części i wykonania przez okres ustawowy od daty zakupu. Gwarancja nie obejmuje normalnego zużycia, niewłaściwego użytkowania ani nieautoryzowanych napraw.

Czy mogę używać dmuchawy w deszczu?

Nie. Nigdy nie używaj narzędzia w deszczu lub w wilgotnym otoczeniu. Jest to urządzenie elektryczne stwarzające ryzyko porażenia prądem. Używaj go tylko przy suchej pogodzie.

Jakie akcesoria są dostępne do tego modelu?

Główne akcesoria to dodatkowe baterie (CD801AA, CD803AA) i szybka ładowarka (CD802AA). Instrukcja nie wspomina o innych akcesoriach, takich jak worki zbiorcze czy dodatkowe rury.

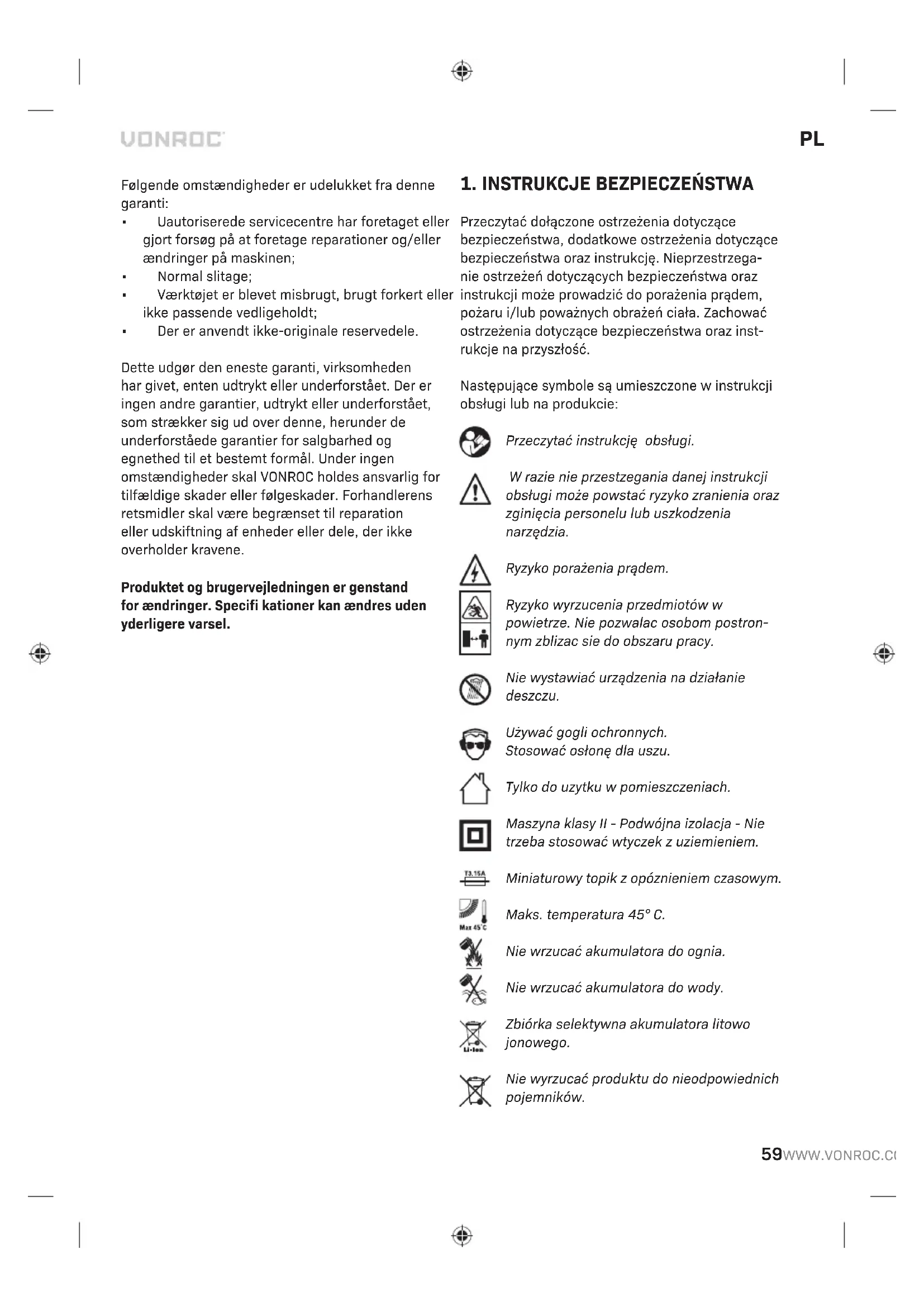

INSTRUKCJA OBSŁUGI S2_LB502DC Vonroc

PL Tłumaczenie instrukcji oryginalnej 59

RO Traducere a instructiunilor originale 67

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

W razie nie przestzegania danej instrukcji obsługi może powstać ryzyko zranienia oraz zginięcia personelu lub uszkodzenia narzędzia.

Ryzyko porażenia prądem.

Ryzyko wyrzucenia przedmiotów w powietrze. Nie pozwalac osobom postronnym zblizac sie do obszaru pracy.

Nie wystawiać urządzenia na działanie deszczu.

Używać gogli ochronnych. Stosować osłonę dla uszu.

Tylko do użytku w pomieszczeniach.

Maszyna klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem.

Miniaturowy topik z opóznieniem czasowym.

Maks. temperatura 45°C.

Nie wrzucać akumulatora do ognia.

Nie wrzucać akumulatora do wody.

Zbiórka selektywna akumulatora litowo jonowego.

Nie wyrzucać produktu do nieodpowiednich pojemników.

CE Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OGÓLNE ZALECENIA DOTYCZĄCE BEZPIEC-ZEŃSTWA

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń.

Zachowajponiższe instrukcje.

Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektronarzędzi akumulatorowych działających na baterie (bezprzewodowych).

1) Obszar roboczy

a) Obszar roboczy należy utrzymywać w czystości.
Powinien on być dobrze oświetlony. Nieład i złę oświetlenie mogą z łatwością doprowadzić do wypadku.
b) Nie korzystaj z elektronarzędzi akumulatorowych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektronarzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów.
c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urządzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.
2) Bezpieczeństwo związane z elektrycznością
a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfi kować wtyczki w jakikolwiek sposób. Nie należy używać adapterów, które uziemiają elektronarzędzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfi kacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem.
b) Należy unikać bezpośredniego kontaktu fi zycznego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione.

c) Nie należy wystawiać elektronarzędzi akumulatorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem.
d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odległości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub poplątane zwiększają ryzyko porażenia prądem.
e) Podczas korzystania z elektronarzędzia akumulatorowego na wolnym powietrzu, należy używać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądowy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osoby obsługującej urządzenie
a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmęczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała.
b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyłowa, antyposlizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obrażeń ciała.
c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektronarzędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.

d) Przed włączeniem elektronarzędzia akumulatorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawienie klucza zamocowanego na jednej z części obrotowych urządzenia może spowodować powstanie obrażeń ciała.
e) Nie należy sięgać ponad urządzeniem. Przez cały czas należy zachować odpowiednią równowagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani biżuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez części ruchome.
g) Jeśli w urządzeniu przewidziano elementy służące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia.
h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.
4) Obsługa i konserwacja elektronarzędzi akumulatorowych
a) Urządzenia nie należy przeciązać. Należy korzystać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie.
b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy.
c) Przed przystąpieniem do regulowania elektronarzędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu przechowywania, należy odłączyć wtyczkę od źródła zasilania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia.
d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia

lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatorowe w rękach niekompetentnych użytkowników stanowią zagrożenie.

e) Elektronarzędzia akumulatorowe należy utrzymywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpieniem do jego użytkowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń.
f) Narzędzia służące do cięcia powinny być naostrzone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, istnieje mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować.
g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniejszymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych.
h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.
5) Użytkowanie i konserwacja urządzenia zasilanego akumulatorkami
a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków.
b) Należy używać jedynie akumulatorków przeznaczonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru.
c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów metalowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodować zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar.

PL

VONROC

d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skórę wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia.
e) Nie używać uszkodzonego ani zmodyfi kowanego akumulatora lub narzędzia. Uszkodzone lub zmodyfi kowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała.
f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F“.
g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6) Serwis

a) Zlecać serwisowanie elektronarzędzie wykwalifi kowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.
b) Nigdy nie serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autoryzowany serwis.

DODATKOWE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA DMUCHAW/ODKURZACZY

• Zutylizować plastikowe torby w bezpieczny sposób - mogą one spowodować uduszenie się małych dzieci.
• Miejsce pracy utrzymywać w porządku i czystości. Nie używać elektronarzędzi podczas deszczu lub w wilgotnych środowiskach.

• Podczas korzystania z tego urządzenia zdecydowanie zalecamy używanie wyłącznika różnicowoprądowego o prądzie zadziałania nie większym niż 30 mA, podłączonego do gniazdka zasilającego.

• Nie używać elektronarzędzi, jeśli występuje ryzyko pożaru lub eksplozji - np. w pobliżu płynów lub gazów łatwopalnych.

• Nie należy pozwalać nikomu, a w szczególności dzieciom i zwierzętom domowym, przebywać w miejscu pracy.
• Dzieci ani osoby postronne nie powinny dotykać elektronarzędzi.
• Przechowywać w suchym miejscu poza zasięgiem dzieci.
• Zawsze korzystać z okularów ochronnych. Zale-camy także korzystanie z ochraniaczy słuchu.
• Należy nosić odpowiednie ubrania (długie spodnie) - unikać luźnych strojów i biżuterii, pilnować, by ubiór nie wszedł w kontakt z ruchomymi częściami narzędzia.
• Nosić obuwie antypoślizgowe. Nie nosić sandałów ani butów z odsłoniętymi palcami.
• Długie włosy należy związać, aby nie wpłatały się w ruchome części narzędzia.
• Przed użyciem jakichkolwiek elektronarzędzi należy najpierw sprawdzić, czy nie ma uszkodzonych części, a jeśli tak, nie należy używać narzędzia przed wymianą części na nowe.
• Nie używać elektronarzędzi pod wpływem alkoholu lub zmeczenia.
• Nie należy sięgać zbyt daleko podczas pracy - można stracić równowagę.
• Po użytku wyłączać narzędzie włącznikiem.
• Z narzędzia należy korzystać wyłącznie zgodnie z przeznaczeniem - do zdmuchiwania lub wys-sania liści.
• Nie kierować dmuchawy na ludzi ani zwierzęta.
• Nie zdmuchować zanieczyszczeń w stronę ludzi lub zwierząt.
• Korzystać z urządzenia wyłącznie w świetle dnia lub przy dobrym oświetleniu sztucznym.
• Nie wkładać dłoni do rury ani worka dmuchawy, dopóki dmuchawa nie zostanie wyłączona i wtyczka zasilania wijęta z gniazdka zasilania.
• Używać wyłącznie przedłużaczy przeznaczonych do użytku na wolnym powietrzu. Kabel zasilający należy chronić przed nadmiernym gorącej, olejami, rozpuszczalnikami i ostrymi krawędzia mi.
• Nie używać odkurzacza do usuwania żadnych cieczy.
• Nie zasysać gorących ani palących się materiałów, jak rozżarzone węgle, żar, zapałki, niedawno zgaszone niedopałki papierosów.

• Nigdy nie używać odkurzacza bez prawidłowo zamontowanego worka.

• Regularnie sprawdzać, czy wszystkie śruby i wkręty są dokręcone.

• Operator lub użytkownik jest odpowiedzialny za wypadki i zagrożenia dotyczące innych ludzi lub ich mienia.
• Aby zapobiec podrażnieniom pyłem, zalecamy korzystanie z maski przeciwpyłowej.
• Zawsze kierować kabel do tyłu, z dala od urządzenia.
• Nie przenosić urządzenia za przewód.
• Odłącać urządzenie do zasilania sieciowego:
• przed usunięciem zatoru;
• przed rozpoczęciem kontroli, czyszczenia i napraw lub regulacji urządzenia;
• jeśli urządzenie zacznie nietypowo wibrować;
• w przypadku pozostawienia narzędzia bez nadzoru.
• Stawać pewnie na pochyłościach.
• Chodzić, a nie biegać z urządzeniem.
• Utrzymywać wszystkie otwory wentylacyjne wolne od resztek i przeszkód.
• Dbać o prawidłowe dokręcenie wszystkich nakrętek i śrub, aby zapewnić sprawność urządzenia.
• Często sprawdzać worek na odpadki pod kątem zużycia lub uszkodzenia.
• Wymieniać zużyte lub uszkodzone części.
• Stosować wyłącznie oryginalne części zamienne i akcesoria.

Niezwłocznie wyłączać maszynę w przypadku:

• Nadmiernego iskrzenia szczotek węglowych i przepełnienia worka.
• Przerwania wtyczki zasilania sieciowego albo przewodu sieciowego lub uszkodzenia przewodu sieciowego.
• Usterki włącznika.
• Pojawienia się dymu lub zapachu palonej izolacji.

OSTRZEŻENIA DOTYCZĄCE AKUMULATORA

a) Nie otwierać akumulatora. Ryzyko zwarcia.
b) Chronić akumulator przed gorącem, np. długotrwałym silnym nasłonecznieniem, ogniem, woda i wilgocią. Ryzyko wybuchu.
c) W razie uszkodzenia i błędnego użytkowania akumulatora, może dojść do emisji oparów. Przewietrzyć miejsce emisji i uzyskać pomoc lekarską w razie dolegliwości. Opary mogą powodować podrażnienie układu oddechowego.

d) Używać akumulatora wyłącznie w połączeniu z produktem marki Vonroc. Takie postępowanie chroni akumulator przed niebezpiecznym przeciążeniem.
e) Akumulator może zostać uszkodzony przez ostro zakończone przedmioty, jak gwoździe lub wkrętaki, albo przez uderzenie z ze- wnątrz. Może dojść do wewnętrznego zwarcia i akumulator może zacząć się palić, dymić, wybuchnąć lub przegrzać się.

OSTRZEŻENIA DOTYCZĄCE ŁADOWARKI

Przeznaczenie

Za pomocą ładowarki ładować wyłącznie akumulatory typu CD801AA i CD803AA. Baterie mogą pękać, powodując obrażenia ciała i uszkodzenia mienia.

a) Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fi zycznych, czuciowych lub umysłowych albo nie posiadające doświadczenia i wiedzy, chyba że zostały one odpowiednio poinstruowane i są pod nadzorem.
b) Dzieciom nie wolno pozwalać bawić się urządzeniem.
c) Nie ładować zwykłych baterii!
d) Podczas ładowania akumulatory muszą znajdować się w dobrze wentylowanym miejscu!

Bezpieczeństwo elektryczne

Zawsze odłącać narzędzie od zasilania sieciowego przed rozpoczęciem przeprowadzania jakichkolwiek prac konserwacyjnych

• Nie używać urządzenia, jeśli jego kabel zasilający jest uszkodzony lub wtyczka kabla zasilającego jest uszkodzona.
  Używać wyłącznie przedłużaczy przystosowanych do pracy z parametrami zasilania urządzenia o minimalnej grubości 1,5 mm2. W przypadku korzystania z przedłużacza w zwoju, zawsze całkowicie rozwinąć zwój.

2. INFORMACJE O MASZYNIE

Przeznaczenie

Dmuchawa do liści jest przeznaczona do usuwania liści z ulic, ogrodów i trawników. Wentylator wewnątrz dmuchawy do liści generuje strumień powietrza, którego można używać do zdmuchiwania liści.

DANE TECHNICZNE

Niniejsza instrukcja dotyczy różnych zestawów/numerów artykułów. Sprawdzić odpowiedni numer artykułu w poniższej tabeli, aby uzyskać informacje na temat zawartości zestawu.

Nr modelu	LB502DC S_	LB502DC	S2_LB502DC	S3_LB502DC
Baterie w komplecie	- CD801AA		2 x CD801AA	CD803AA
Ladowarka w komplecie	- CD802AA
Napięcie znamionowe	20V
Obroty bez obciazenia
Pozycja 1	9000/min.
Pozycja 2	13000/min.
Maks. prędkość przepływu powietrza
Pozycja 1	80 km/h
Pozycja 2	190 km/h
Ciezar 1.22 kg
Poziom cisnienia akustyczne-go LPA	78.8 dB(A) K=2.5 dB(A)
Poziom mocy akus-tycznej LWA	88.2 dB(A) K=1.04 dB(A)
Drgania 3.069 m/s	^2 K=1.5 m/s ^2

Nr modelu CD801AA
Typ akumulatora Litowo-jonowy
Napięcie 20V	——
Pojemność 2.0 Ah
Zalecana ładowarka CD802AA
Cieżar 0.3 kg

Nr modelu CD803AA
Typ akumulatora Litowo-jonowy
Napięcie 20V	---
Pojemność 4.0 Ah
Zalecana ładowarka CD802AA
Cieżar 0.65 kg

Nr modelu CD802AA
Parametry wejściowe ładowarki	220-240V,50Hz 0.4A
Parametry wyjściowe ładowarki	21V --- 2.5A
Czas ladowania akumulatora 2 Ah	60 minutes
Czas ladowania akumulatora 4 Ah	120 minutes
Recommended batteries	CD801AA, CD803AA
Ciezar 0.36 kg

Akumulatory należące do platformy VONROC POWER 20 V można stosować we wszystkich narzędziach z platformy VONROC POWER 20 V.

CD801AA 20V, 2 Ah Litowo-jonowy CD803AA 20V, 4 Ah Litowo-jonowy

Następującej ładowarki można używać do ładowania tych akumulatorów. CD802AA Szybka ładowarka

Akumulatory należące do platformy VONROC POWER 20 V można stosować we wszystkich narzędziach z platformy VONROC POWER 20 V.

Poziom drgań

Poziom emisji drgań podany w tej instrukcji obsługi został zmierzony zgodnie ze standaryzowanym testem podanym w normie EN 50636-2-100; może on służyć do porównywania narzędzi ze sobą oraz do wstępnego oszacowania ekspozycji na drgania podczas użytkowania narzędzia do podanych zastosowań

• używanie narzędzia do innych zastosowań lub z innymi lub żle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji
• okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą znacząco zmniejszać poziom ekspozycji

Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

OPIS

Liczby w tekście odnosza sie do rysunków na Stronach 2-3

1. Włącznik
2. Akumulator
3. Przycisk odblokowania akumulatora
   4 Górna rura
4. Dolna rura
5. Przycisk diod LED akumulatora
6. Diody LED akumulatora
7. Ladowarka
8. Diody LED ladowarki

3. MONTAŽ

Przed rozpoczęciem jakichkolwiek prac dotyczących elektronarzędzia, wyjąć akumulator.

Zawsze wyjmowac akumulator przed zamocowaniem akcesorium.

Wkładanie akumulatora do narzędzia (Rys. A, C)

Dopilnować, aby zewnętrzna powierzchnia akumulatora była czysta i sucha przed podłączeniem do ładowarki lub narzędzia.

• Włożyć akumulator (2) w podstawę narzędzia, zgodnie z Rys. C.
• Wcisnąć akumulator dalej, aż zatrzaśnie się w poprawnym położeniu.

Wyjmowanie akumulatora z narzędzia (Rys. A, C)

1. Wcisnąć przyciski odblokowania akumulatora (3)
2. Wyjąć akumulator z narzędzia zgodnie z Rys. C.

Sprawdzanie stanu naładowania akumulatora (Rys. D)

• Aby sprawdzić stan naładowania akumulatora, wcisnąć przycisk (9) na akumulatorze na chwilę.
• Akumulator ma 3 diody informujące o poziomie naładowania. Im więcej świeci diod, tym wyższy poziom naładowania akumulatora.
• Jeśli diody nie świecą, oznacza to, że akumulator jest rozładowany i wymaga niezwłocznego naładowania.

Ładowanie akumulatora (ładowarką) (Rys. D)

1. Wyjąć akumulator (7) z narzędzia.

2. Ustawić akumulator (7) spodem do góry i wsunąć go na ładowarkę (11) zgodnie z Rys. D.

3. Wcisnąć akumulator do oporu do gniazda.

4. Podłączyć ładowarkę do gniazdka i poczekać chwilę. Dioda LED na Akumulator (12) zaświeci się, informując o stanie ładowania.

Akumulator jest wyposażona w 2 diodę LED (12), informującą o stanie procesu ładowania:

Stan czerwonej diody LED	Stan zielonej diody LED	Stan ładowarki
Wył. Wył. Brak zasilania
Wył. Wł.		Tryb gotowości:- Nie włóżono akumulatora lub- Włożono akumulator, ale ładowanie zostało zakończone
Wł. Wył.		Ładowanie akumulatora w toku

• Całkowite naładowanie akumulatora 2Ah może trwać do 60 minut.
• Całkowite naładowanie akumulatora 4Ah może trwać do 120 minut.

Po całkowitym naładowaniu akumulatora wyjąć wtyczkę ładowarki z gniazdka i wyjąć akumulator z ładowarki.

Kiedy narzędzie nie jest używane przez długi okres, najlepiej przechowywać akumulator w stanie naładowanym.

Montaż rur (Rys. B)

Akumulator należy naladowac przed pierwszym uzyciem.

• Nasuwać gorną rurę (4) na obudowę silnika, aż zatrzaśnie się w prawidłowym położeniu.
• Nasuwać dolną rurę (5) na gorną rurę (4), aż zatrzaśnie się w prawidłowym położeniu.

4. OBSLUGA

Włączanie narzędzia (Rys. A)

Aby włączyć dmuchawę do liści, wcisnąć włącznik (1) w pozycję 1 lub 2. Pozycja 1: Zdmuchiwanie lekkich materiałów. Pozycja 2: Zdmuchiwanie ciężkich materiałów. Aby wyłączyć, nacisnąć włącznik 1 w położenie zatrzymania „0”.

Wyłączanie narzędzia (Rys. A)

Przestawić włącznik (1) w położenie wyłączenia „0”.

5. KONSERWACJA

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączac maszyne i wyjmowac z niej akumulator.

Czyścić obudowę maszyny regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych.

SRODOWISKO

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegaja zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotycząca zuzytych urządzen elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do użytku, podlegaja oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla srodowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

- Przeprowadzono naprawy lub modyfi kacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;

• Normalne zużycie nie jest objęte gwarancją;
• Narzędzie było używane niezgodnie z przeznaczeniem, że z nim się obchodzono lub było nieprawidłowo konserwowane;
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku fi rma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.

1. INSTRUCTIUNI DE SIGURANTĂ

(PL) Deklarujemy na własną odpowiedzialność, że ten produkt spełnia wymogi zawarte w następujących normach i przepisach: jest zgodny z Dyrektywą 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.
