S2_LB502DC - Fúvó Vonroc - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen S2_LB502DC Vonroc PDF formátumban.
| Termék típusa | Vezeték nélküli fúvó |
| Márka | Vonroc |
| Modell | S2_LB502DC |
| Névleges feszültség | 20 V |
| Akkumulátor típusa | Lítium-ion |
| Akkumulátor kapacitása | 2,0 Ah vagy 4,0 Ah a verziótól függően |
| Tömeg (csak fúvó) | 1,22 kg |
| Hangnyomásszint (LPA) | 78,8 dB(A) (K=2,5 dB) |
| Hangteljesítményszint (LWA) | 88,2 dB(A) (K=1,04 dB) |
| Rezgésszint | 3,069 m/s² (K=1,5 m/s²) |
| Üresjárati fordulatszám - 1. pozíció | 9 000 ford/perc |
| Üresjárati fordulatszám - 2. pozíció | 13 000 ford/perc |
| Maximális légsebesség - 1. pozíció | 80 km/h |
| Maximális légsebesség - 2. pozíció | 190 km/h |
| Sebességfokozatok száma | 2 |
| Töltő típusa | CD802AA (gyorstöltő) |
| Töltési idő (2 Ah akkumulátor) | 60 perc |
| Töltési idő (4 Ah akkumulátor) | 120 perc |
| Rendeltetésszerű használat | Szárított levelek, könnyű törmelék fújása kemény felületekről vagy gyepről |
| Ajánlott karbantartás | Rendszeres tisztítás puha ruhával és enyhe szappannal; ne használjon vegyszereket |
| Elérhető alkatrészek | Akkumulátorok (CD801AA, CD803AA) és töltő (CD802AA) |
| Garancia | Törvényes garancia alkatrész- és munkahibákra |
| Kettős szigetelés | Igen (II. osztály) |
Gyakran ismételt kérdések - S2_LB502DC Vonroc
Felhasználói kérdések a következőről S2_LB502DC Vonroc
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúvó PDF formátumban ingyenesen! Találja meg kézikönyvét S2_LB502DC - Vonroc és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. S2_LB502DC márka Vonroc.

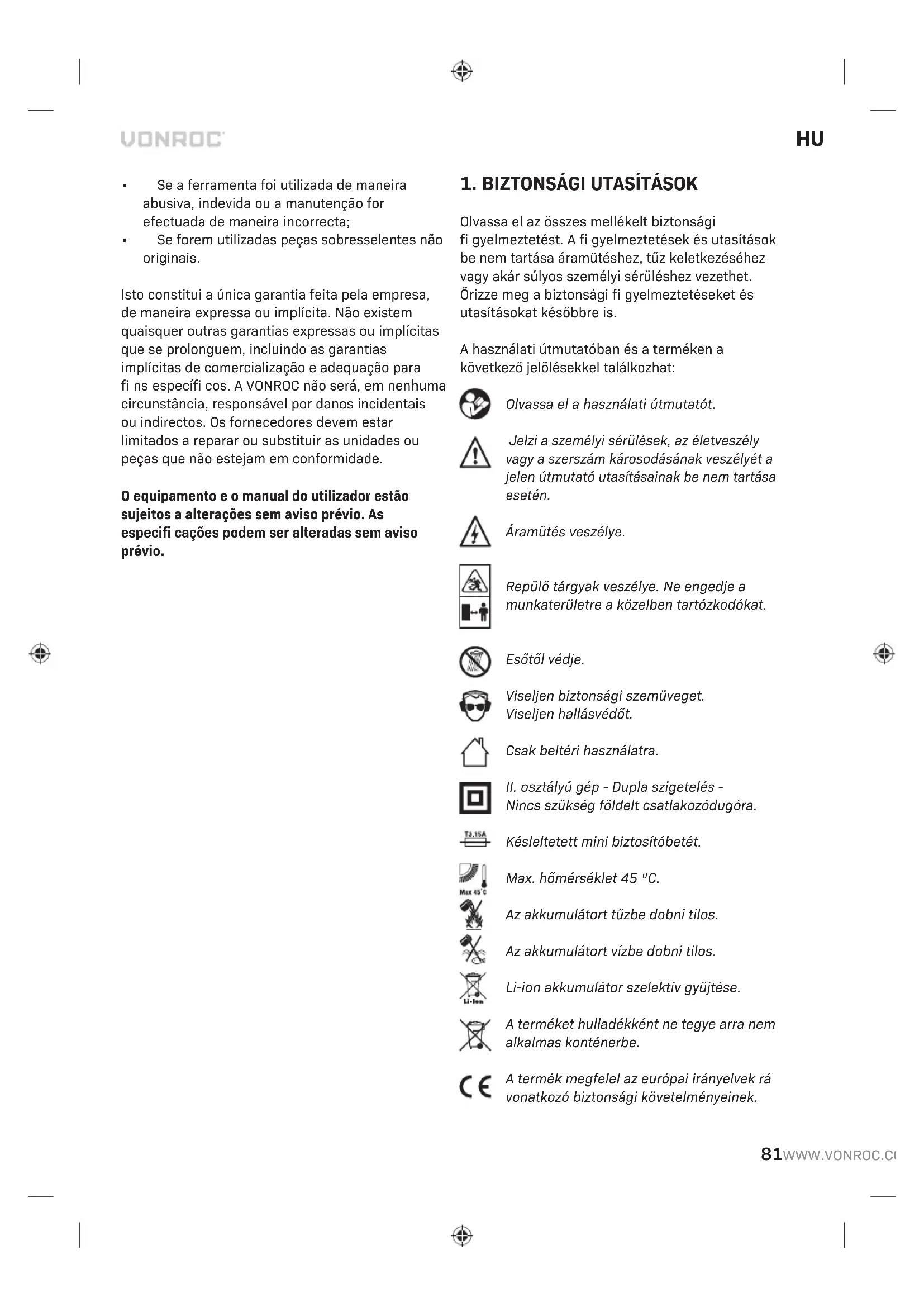

HASZNÁLATI ÚTMUTATÓ S2_LB502DC Vonroc
HU Az eredeti utasítások fordítása 81
Olvassa el az összes mellékelt biztonsági fi gyelmeztetést. A fi gyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági fi gyelmeztetéseket és utasításokat későbbre is.
A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:
Olvassa el a használati útmutatót.
Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét a jelen útmutató utasításainak be nem tartása esetén.
Áramütés veszélye.
Repülő tárgyak veszélye. Ne engedje a munkaterületre a közelben tartózkodókat.
Esőtöl védje.
Viseljen biztonsági szemüveget. Viseljen hallásvédőt.
Csak beltéri használatra.
II. osztályú gép - Dupla szigetelés - Nincs szükség földelt csatlakozódugóra.
Késleltetett mini biztosítóbetét.
Max. hömérséklet 45 °C.
Az akkumulátort tűzbe dobni tilos.
Az akkumulátort vízbe dobni tilos.
Li-ion akkumulátor szelektív gyűjtése.
A terméket hulladékként ne tegye arra nem alkalmas konténerbe.
A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.
A SZERSZÁMGÉPRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK
FIGYELMEZTETÉS! Olvasson el minden biztonsági fi gyelmeztetést és utasítást.
A biztonsági fi gyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.
Az összes fi gyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.
A fi gyelmeztetésben használt „szerszámgép” kifejezés a hálózatról működtetett (vezetékes) szerszámgépre vagy akkumulátoros (vezeték nélküli) szerszámgépre utal.
1) A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. A szerszámgépek használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a fi gyelmét, elveszítheti az irányítást.
2) Elektromos biztonság
a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt szerszámgépekhez ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste födelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. A szerszámgépbe kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja a szerszámgép hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt
tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon szerszámgépet. A szerszámgépek használata közben egyetlen pillanatnyi fi gyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza a szerszámgépet, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá a szerszámgépet, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. A szerszámgép forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani a szerszámgépet a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. A gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő szerszámgépet használjon. A megfelelő szerszámgép biztonságosabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely szerszámgép veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen szerszámgépet meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető a szerszámgép véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. A szerszámgépek rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám
működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. A nem megfelelően karbantartott szerszámgépek számos balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat.
A megfelelően karbantartott, éles
vágószerszámok beszorulásának kisebb
a valószínűsége, ráadásul könnyebben
irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörülmények és az elvégzendő feladat fi gyelembevételével. Ha a szerszámgépet a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltőt használja. Az egyik akkumulátorhoz megfelelő töltő másfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor az akkumulátor nincs használatban, óvja olyan más fém tárgyaktól, mint a gémkapocs, a pénzérme, kulcs, szög, csavar és más kis fém tárgyak, amely a két kapcsot össze képes kötni. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Nem előírásszerű körülmények között az akkumulátorból folyadék szivároghat; kerülje a vele való érintkezést. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a szemébe folyadék került, ezenkívül forduljon orvoshoz is. Az akkumulátorból származó folyadék börizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hömérséklettöl óvja az akkucsomagot és a szerszámot. Ha tüznek vagy 130 °C-on felüli hömérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.
g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszámot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett.
Nem megfelelő vagy a megadott tartományon kívüli hömérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.
6) Szerviz
a) A szerszámgépet képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a szerszámgép továbbra is biztonságos marad.
b) Sérült akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.
TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK A FÚVÓ/VÁKUUMOS GÉPEKRE VONATKOZÓAN
Gondoskodjon a műanyag zacskók biztonságosan leselejtezéséről – kisgyermekek számára fulladásveszélyesek.
- Tartsa tisztán és rendben azt a területet, ahol dolgozik. Ne használja a szerszámgépet esőben vagy nedves környezetben.
- A készülék használatakor erősen javasolt legfeljebb 30 mA-es RCD (áramvédő kapcsoló) használata a csatlakozóaljzatnál.
- Ne használjon szerszámgépet olyan helyen, ahol tűz vagy robbanás veszélye áll fenn – vagyis gyúlékony folyadékok és gázok közelében.
- Ne engedjen senkit, különösen a gyermekeket vagy a háziállatokat a munkaterületre.
- Ne engedje, hogy gyermekek vagy más személyek hozzáérjenek a szerszámgéphez.
- Tárolja száraz, gyermekektől elzárt helyen.
- Mindig használjon védőszemüveget. Javasoljuk továbbá fülvédő használatát is.
- Viseljen megfelelő ruházatot (hosszú nadrágot) – ne viseljen bő ruhát vagy ékszereket, és ügyeljen arra, hogy a ruhadarabok ne érintkezhessenek a mozgó alkatrészekkel.
- Viseljen csúszásmentes cipőt. Ne viseljen szandált vagy nyitott orrú cipőt.
- Ha hosszú haja van, kösse össze, hogy az ne akadhasson bele a mozgó alkatrészekbe.
- Mielőtt bármilyen szerszámgépet használna, először ellenőrizze, hogy nem lát-e rajta sérült alkatrészeket. Amennyiben igen, ne használja, amíg az alkatrész(eke)t ki nem cserélték.
- Ne használjon szerszámgépet, ha fáradt vagy alkoholt fogyasztott.
- Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni – elveszítheti az egyensúlyát.
- Használat után kapcsolja ki a szerszámot a szerszám főkapcsolójával.
- A készüléket csak rendeltetésszerűen – levelek fújására vagy felszívására – használja.
- Ne irányítsa a fúvógépet emberekre vagy állatokra.
- Ne fújja a növényi hulladékot emberek vagy állatok irányába.
- A készüléket csak nappali fényben vagy megfelelő mesterséges fényben működtesse.
- Ne tegye a kezét a fúvócső belsejébe, amíg a fúvógépet ki nem kapcsolta, és a dugót le nem választotta a tápellátásról.
Csak olyan hosszabbító vezetéket használjon, amely kültéri használatra alkalmas. Tartsa távol a vezetéket a túlzott hőtől, olajtól, oldószerektől és éles peremektől. - Rendszeresen ellenőrizze, hogy minden csavar meg van-e húzva.
- A gépkezelő vagy felhasználó felelős a más személyeket vagy tulajdonukat érő balesetekért vagy veszélyekért.
- A porirritáció megelőzése érdekében arcmaszk viselése ajánlott.
A kábelt mindig a készüléktől távolabb, mögötte vezesse. - Ne a kábelnél fogva vigye a készüléket.
- Válassza le a készüléket az elektromos hálózatról:
- mielött megszüntetné az eltömödést;
- a készülék ellenőrzése, tisztítása vagy karbantartása előtt;
- ha a készülék rendellenes rezgésbe kezd;
- amikor felügyelet nélkül hagyja a gépet.
- Lejtön mindig ügyeljen rá, hogy szilárdan álljon a lábán.
- Gyalogos tempóban haladjon, ne fusson.
-
Tartsa az összes hűtőlevegő-bemenetet zöldhulladéktól és akadályoktól mentesen.
-
Mindig ellenőrizze az összes anya és csavar szoros illeszkedését, hogy a készülék biztonságos működési állapotban legyen.
- Gyakran ellenőrizze a zöldhulladék-gyűjtőt, hogy az nem kopott vagy romlott-e el.
- Cserélje ki a kopott vagy sérült alkatrészeket.
- Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
Azonnal kapcsolja le a gépet a következő esetekben:
- A szénkefék túlzott szikrázása és a zöldhulladék-gyűjtő megtelése.
A hálózati csatlakozódugó, a kábel megszakadása, a kábel sérülése. - Hibás kapcsoló.
- Füst vagy pörkölődött szigetelés szaga.
BIZTONSÁGI FIGYELMEZTETÉSEK AZ AKKUMULÁTORRA VONATKOZÓAN
a) Ne nyissa fel az akkumulátort. Rövidzárlat veszélye.
b) Védje az akkumulátort a höbehatástól, pl. ne tegye ki folyamatos erős napsugárzásnak, valamint védje a tüztöl, víztöl és nedvességtöl. Robbanásveszély.
c) Ha az akkumulátor sérült, vagy rendellenesen használják, gözök áramolhatnak belőle. Szellőztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segítséget. A gözök irritálhatják a légutakat.
d) Az akkumulátort csak a Vonroc termékéhez használja. Ezzel az intézkedéssel veszélyes túlterheléstől védi az akkumulátorát.
e) Az akkumulátor megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszakosan manipulálják. Belső rövidzárlat következhet be, amitől az akkumulátor leéghet, füstölhet, robbanhat vagy túlmelegedhet.
BIZTONSÁGI FIGYELMEZTETÉSEK A TÖLTÖRE VONATKOZÓAN
Rendeltetésszerű használat
A töltővel kizárólag CD801AA és CD803AA típusú újratölthető akkumulátorcsomagokat töltsön fel. Másfajta akkumulátorok használata személyi sérülést és károkat okozhat.
a) A villamos készüléket csökkent fi zikai, érzékszervi vagy szellemi képességű személyek (gyermekeket is ideértve) vagy tapasztalat, ismeret híj án csak felügyelet vagy útmutatás mellett használhatják.
b) Felügyelje a gyermekeket, nehogy játszassanak a készülékkel.
c) Nem újratölthető akkumulátorok újratöltésével próbálkozni tilos!
d) Az akkumulátorok töltését jól szellőző helyen kell végezni!
Elektromos biztonság
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
- Csak olyan hosszabbító kábelt használjon, amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm2 vastag. Ha kábeldobot használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.
2. A GÉP ISMERTETÉSE
Rendeltetésszerű használat
A lombfúvót arra fejlesztették ki, hogy eltávolítsa a leveleket az utcáról, a kertből és a gyepről. A lombfúvó belsejében található ventilátor légáramlást okoz, amellyel a leveleket el lehet fújni.
MÜSZAKI ADATOK
Ez az útmutató különböző készletekhez / cikkszámokhoz készült. A készlet megfelelő összetételéhez és tartalmához ellenőrizze a műszaki adatokat tartalmazó lenti táblázat vonatkozó cikkszámát.
| Modellazonosító | LB502DC | S_LB502DC | S2_LB502DC | S3_LB502DC |
| Mellékelt akku-mulátor(ok) | - | CD801AA | 2 x CD801AA | CD803AA |
| Mellékelt töltő - CD802AA | ||||
| Névleges feszültség | 20 V | |||
| Üresjárati fordulatszám | ||||
| 1. állás: | 9000/perc | |||
| 2. állás: | 13 000/perc | |||
| Max. légsebesség | ||||
| 1. állás: | 80 km/h | |||
| 2. állás: | 190 km/h | |||
| Súly 1,22 kg | ||||
| Hangnyomásszint LPA | 78,8 dB(A) K=2,5 dB(A) | |||
| Hangteljesítmény-szint LWA | 88,2 dB(A) K=1,04 dB(A) | |||
| Rezgési érték 3,069 m/s | ^2 K=1,5 m/s ^2 | |||
| Típus sz. CD801AA | |
| Akkumulátor típusa Lítium-ion | |
| Feszültség 20 V | --- |
| Kapacitás 2,0 Ah | |
| Ajánlott töltő CD802AA | |
| Súly | 0,3 |
| Típus sz. CD803AA | |
| Akkumulátor típusa Lítium-ion | |
| Feszültség 20 V | --- |
| Kapacitás 4,0 Ah | |
| Ajánlott töltő CD802AA | |
| Súly 0,65 kg |
| Típus sz. CD802AA | |
| A töltő bemenete 220-240 V,50 Hz 0,4 A | |
| A töltő kimenete 21 V | 2,5 A |
| 2 Ah-s akkumulátor töltési ideje 60 perc | |
| 4 Ah-s akkumulátor töltési ideje 120 perc | |
| Ajánlott akkumulátorok CD801AA, CD803AA | |
| Súly 0,36 kg | |
A VONROC VPOWER 20 V akkumulátorplatformból csak a következő akkumulátorokat használja. Más akkumulátor használata súlyos sérüléshez és a szerszám károsodásához vezethet.
CD801AA 20 V, 2 Ah-s lítium-ion
CD803AA 20 V, 4 Ah-s lítium-ion
Ezek az akkumulátorok az alábbi töltővel tölthetők. CD802AA Gyorstöltő
A VONROC VPOWER 20 V platform akkumulátorai csereszabatosak minden VONROC VPOWER 20V akkumulátorplatform-szerszámmal.
Rezgés értékek
A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 50636-2-100 szabvány szerinti egységesített
eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.
- Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
- Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.
Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezte meg okosan a munkáját.
LEÍRÁS
A szövegbeli számok a 2–3. oldal képeire utalnak.
- Főkapcsoló gomb
- Akkumulátor
- Akkumulátor kioldó gomb
- Felső cső
- Alsó cső
- Akkumulátor LED-jelzőlámpák gomb
- Akkumulátor LED-jelzőlámpák
- Töltő
- Töltésjelző LED-ek
3. ÖSSZESZERELÉS
Az elektromos szerszámon végzett bárminemű munka előtt távolítsa el az akkumulátort.
Az akkumulátort első használat előtt először fel kell tölteni.
Az akkumulátor behelyezése a gépbe (A, C ábra)
A töltöre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen.
- Tegye az akkumulátort (2) a gép talpába a „C” ábrán látható módon.
- Kattanásig nyomja az akkumulátort a helyére.
Az akkumulátor kivétele a gépből (A, C ábra)
- Nyomja meg az akkumulátor kioldó gombját (3).
- Vegye ki az akkumulátort a gépből a „C” ábrán látható módon.
Az akkumulátor töltési állapotának ellenőrzése (D ábra)
- A töltöttségi szint ellenőrzéséhez nyomja meg röviden a gombot (6).
- Az akkumulátor 3 lámpával mutatja a töltési szintet, minél több világít, annál több töltése van még az akkumulátornak.
- Ha a lámpák nem világítanak, az akkumulátor lemerült, azonnal tölteni kell.
Az akkumulátor töltése a töltővel (D ábra)
- Vegye ki a gépböl az akkumulátort (2).
- Fordítsa fejjel lefelé az akkumulátort (2), és csúsztassa a töltőre (8) a „D” ábrán látható módon.
- Nyomja be egészen az akkumulátort a nyílásba.
- Dugja a töltő dugót villamos aljzatba és várjon. A gépen a LED jelzők (8) világítani kezdenek és jelzik a töltő állapotát.
A töltön 2 LED jelzőlámpa (9) van, amelyek mutatják a töltési folyamatot:
| Piros LED állapot Zöld LED állapot Tõltés állapot | ||
| Nem világít Nem világít Nincs áram | ||
| Nem világít Világít | Készenlét mód:- Nincs behelyezve akkumulátor vagy- Akkumulátor behelyezve, de a töltés befejeződött | |
| Világít Nem világít | Akkumulátor töltödik | |
A(z) 2 Ah-s akkumulátor teljes feltöltése 60 percet vesz igénybe.
A(z) 4 Ah-s akkumulátor teljes feltöltése 120 percet vesz igénybe.
Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.
Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.
A csövek összeszerelése (B ábra)
Tartozék felszerelése előtt mindig vegye ki az akkumulátort.
Csúsztassa a felső csövet (4) a motorházra, amíg be nem kattan a helyére.
Csúsztassa az alsó csövet (5) a felső csőre (4), amíg be nem kattan a helyére.
4. KEZELÉS
A gép bekapcsolása (A ábra)
A lombfúvó bekapcsolásához nyomja a főkapcsolót (1) az 1. vagy 2. állásba. 1. helyzet: Könnyebb anyagok fújása. 2. helyzet: Nehezebb anyagok fújása. Kikapcsoláshoz nyomja a főkapcsolót (1) a „0” állásba.
A gép kikapcsolása (A ábra)
Állítsa a fökapcsolót (1) a kikapcsolt „0” állásba.
5. KARBANTARTÁS
Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet, és vegye ki belőle az akkumulátort.
A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és szennyeződéstől mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, benzint, alkoholt, ammóniát stb. ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.
KÖRNYEZET
A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.
Csak EU országokban
Elektromos szerszámokat ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.
GARANCIA
A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérfük, forduljon közvetlenül a VONROC forgalmazójához.
A jelen garancia nem érvényes a következő körülmények egyikére sem:
- Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
- Normál elhasználódás és kopás;
- A szerszámot szabálytalanul vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
- Nem eredeti pótalkatrészeket használtak.
A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.
A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
1. BEZPEČNOSTNÍ POKYNY
(HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az Európai Parlamentnek és a Tanácsnak az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének (2011. június 8.), valamint a következő szabványoknak és jogszabályoknak:
