MANUAL DE USUARIO Ingenia IG4T DB Technologies

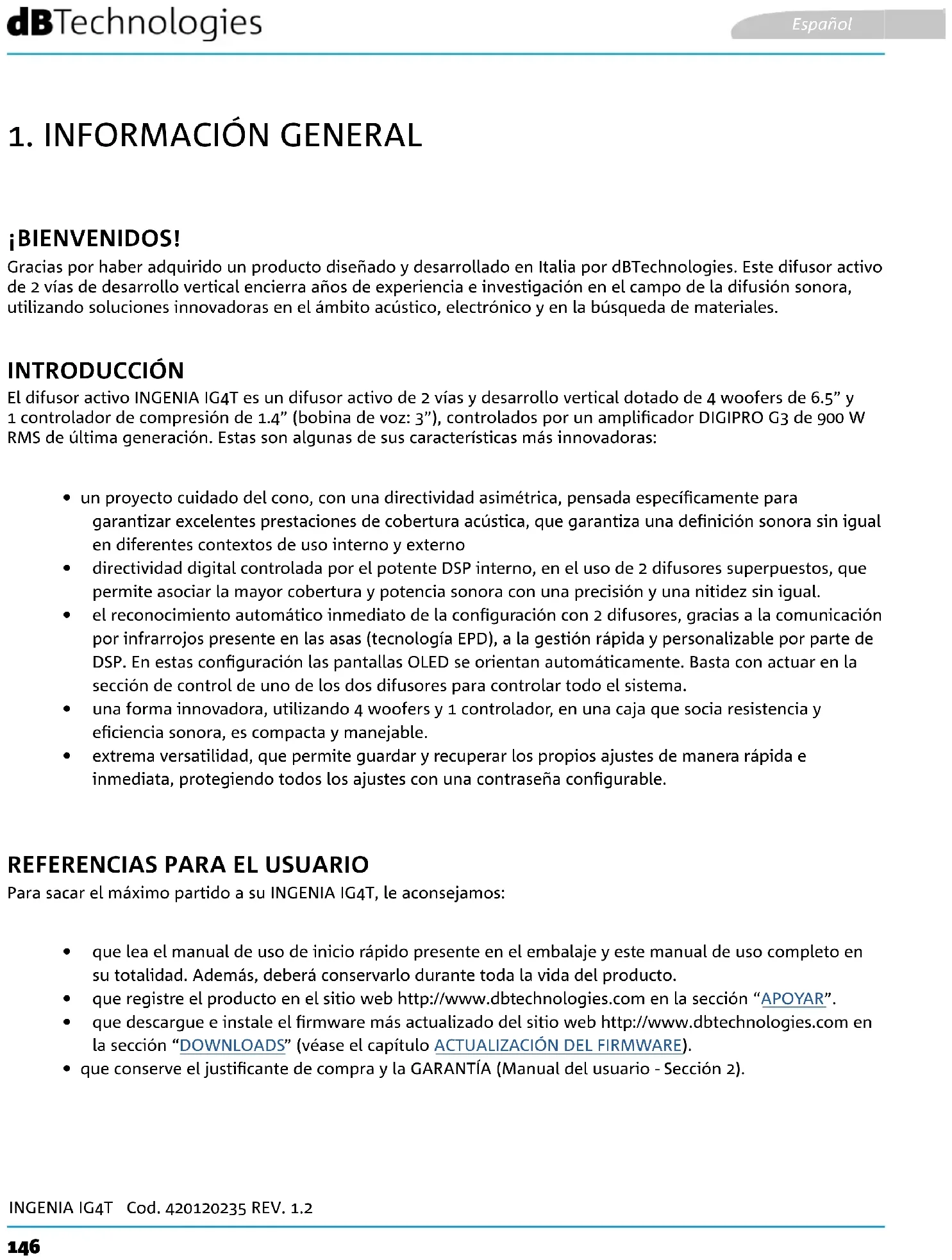

1. INFORMACIÓN GENERAL

¡BIENVENIDOS! INTRODUCCIÓN

REFERENCIAS PARA EL USUARIO

Gracias por haber adquirido un producto diseñado y desarrollado en Italia por dBTechnologies. Este difusor activo de 2 vías de desarrollo vertical encierra años de experiencia e investigación en el campo de la difusión sonora, utilizando soluciones innovadoras en el ámbito acústico, electrónico y en la búsqueda de materiales. El difusor activo INGENIA IG4T es un difusor activo de 2 vías y desarrollo vertical dotado de 4 woofers de 6.5” y 1 controlador de compresión de 1.4” (bobina de voz: 3”), controlados por un amplicador DIGIPRO G3 de 900 W RMS de última generación. Estas son algunas de sus características más innovadoras: Para sacar el máximo partido a su INGENIA IG4T, le aconsejamos:

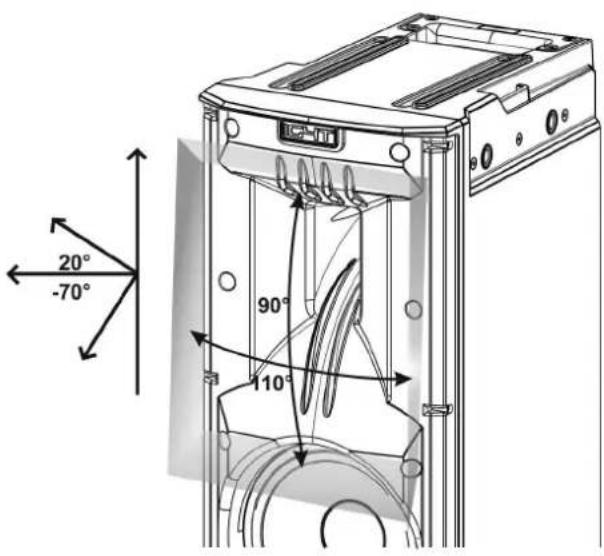

• un proyecto cuidado del cono, con una directividad asimétrica, pensada especícamente para garantizar excelentes prestaciones de cobertura acústica, que garantiza una denición sonora sin igual en diferentes contextos de uso interno y externo

• directividad digital controlada por el potente DSP interno, en el uso de 2 difusores superpuestos, que permite asociar la mayor cobertura y potencia sonora con una precisión y una nitidez sin igual.

• el reconocimiento automático inmediato de la conguración con 2 difusores, gracias a la comunicación por infrarrojos presente en las asas (tecnología EPD), a la gestión rápida y personalizable por parte de DSP. En estas conguración las pantallas OLED se orientan automáticamente. Basta con actuar en la sección de control de uno de los dos difusores para controlar todo el sistema.

• una forma innovadora, utilizando 4 woofers y 1 controlador, en una caja que socia resistencia y eciencia sonora, es compacta y manejable.

• extrema versatilidad, que permite guardar y recuperar los propios ajustes de manera rápida e inmediata, protegiendo todos los ajustes con una contraseña congurable.

• que lea el manual de uso de inicio rápido presente en el embalaje y este manual de uso completo en su totalidad. Además, deberá conservarlo durante toda la vida del producto.

• que registre el producto en el sitio web http://www.dbtechnologies.com en la sección “APOYAR”.

• que descargue e instale el rmware más actualizado del sitio web http://www.dbtechnologies.com en la sección “DOWNLOADS” (véase el capítulo ACTUALIZACIÓN DEL FIRMWARE).

• que conserve el justicante de compra y la GARANTÍA (Manual del usuario - Sección 2). Español147 INGENIA IG4T Cod. 420120235 REV. 1.2 CARACTERÍSTICAS MECÁNICAS Y ACÚSTICAS DIMENSIONES

El INGENIA IG4T integra, en una caja de polipropileno reforzado, que pesa 18,2 kg, 4 woofers de 6.5” y 1 controlador de compresión de 1.4” (bobina de voz: 3”) con imanes de neodimio. Destaca por su pesos, sus dimensiones reducidas y sus prestaciones. Internamente, una estructura ligera de metal, mejora la rigidez mecánica y el comportamiento acústico. Las dimensiones de un difusor son: 195 x 956 x 271 mm. Las asas facilitan el transporte y el desplazamiento del difusor, aunque lo realice una sola persona. Por último, son posibles diferentes conguraciones, del montaje sobre subwoofer, a la suspensión de uno o dos difusores. La particular apertura del cono, representada en la gura, garantiza una directividad total de 110 x 90° (+20°/- 70°). Este direccionamiento vertical asimétrico garantiza excelentes prestaciones de cobertura acústica, en entornos interiores y exteriores. Utilizando 2 IG4T superpuestos, además, es posible controlar con el digital steering la cobertura total de los altavoces. Esto permite, aun instalando los IG4T en vertical, obtener el efecto de un único altavoz inclinado, con todas las ventajas de direccionamiento consiguientes. Español148 INGENIA IG4T Cod. 420120235 REV. 1.2 ACCESORIOS Para un rápido montaje, se han previsto los siguientes accesorios opcionales:

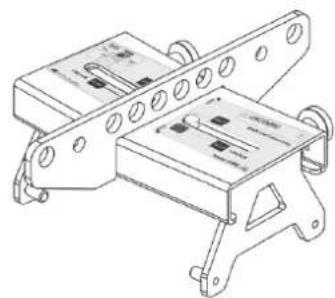

• Fly-bar DRK-IG (y el accesorio opcional TA-IG) para la suspensión vertical

• Par de abrazaderas de sujeción LP-IG para jar 2 módulos IG4T uno sobre el otro.

• Stand opcional GSA-IG para el montaje sobre subwoofer (o para la instalación en el suelo).

• Soporte de pared WB-IG14 para la instalación ja en pared.

• Para el transporte y la protección del difusor, están disponibles una bolsa adecuada TC-IG4T y una protección resistente a la lluvia RC-M1. Fly Bar DRK-IG Abrazaderas de sujeción LP-IG

Stand GSA-IG Español Para más información, consulte los manuales correspondientes. TA-IG truss adapter ¡ATENCIÓN!

• ¡Nunca utilice las manillas para colgar el difusor! WB-IG14149 INGENIA IG4T Cod. 420120235 REV. 1.2 CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y DE CONTROL El amplicador digital de última generación DIGIPRO G3, clase D, es el corazón de la IG4T y alcanza una potencia sonora de 900 W RMS. Gracias a una sección de alimentación switching con una función de auto-range especialmente eciente, el sistema es silencioso, por lo que no requiere un aparato de refrigeración activa. El control del sistema se confía a un potente DSP dedicado que permite ajustar diferentes parámetros, además de gestionar automáticamente la comunicación entre módulos, en caso de conguración de 2 difusores superpuestos. En este último caso, el DSP controla individualmente los componentes acústicos, para obtener un foco acústico directivo congurable (digital steering). DIGIPRO G3 se caracteriza por: ¡ATENCIÓN!

• Proteger el módulo de la humedad.

• No intente abrir el amplicar de ninguna manera.

• En caso de fallo de funcionamiento, cortar de inmediato la alimentación, desconectando el módulo de la red, y ponerse en contacto con un reparador autorizado.

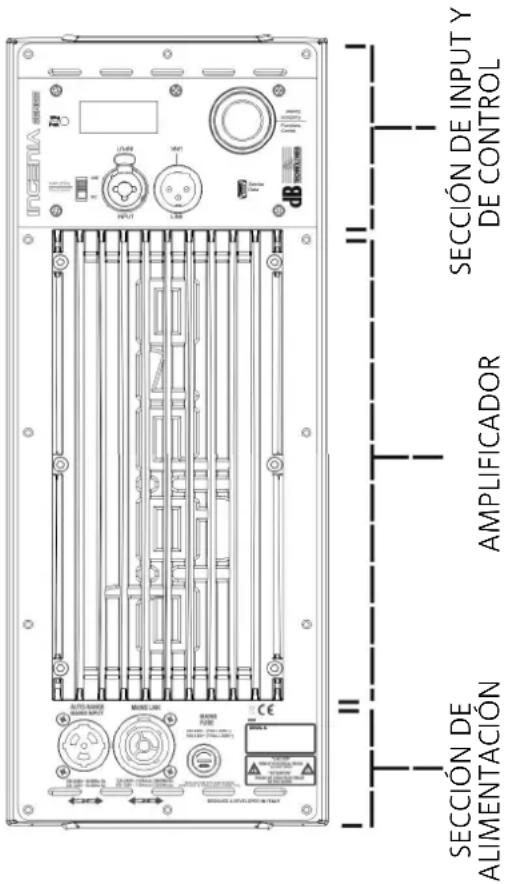

• SECCIÓN DE INPUT Y DE CONTROL

• SECCIÓN DE ALIMENTACIÓN AMPLIFICADOR

ALIMENTACIÓN Español150 INGENIA IG4T Cod. 420120235 REV. 1.2 ¡ATENCIÓN! No utilice el difusor durante un largo periodo con el led encendido o intermitente, que indica un funcionamiento de estrés excesivo en condiciones de distorsión. SECCIÓN DE INPUT Y DE CONTROL

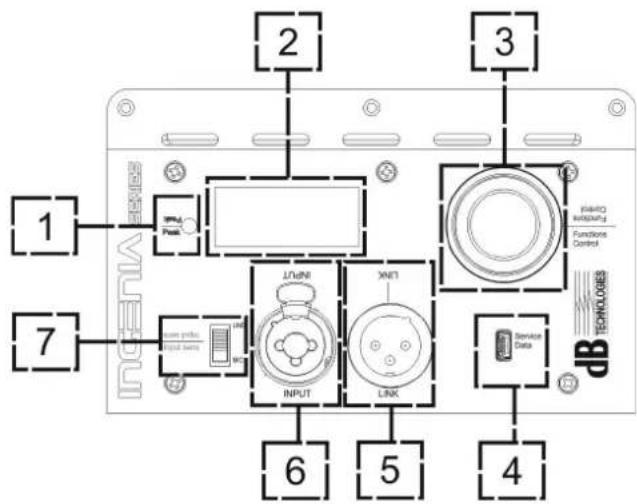

Testigo rojo que se enciende brevemente al conectar la alimentación o en caso de funcionamiento del limitador de audio.

La pantalla se orienta automáticamente según el control con acelerómetro, que reconoce si el difusor está en posición vertical recta o ¡ATENCIÓN! ¡ATENCIÓN! La conexión USB SERVICE DATA debe utilizarse únicamente para actualizar el rmware del producto, no conectar ningún dispositivo USB al aparato para evitar daños o fallos de funcionamiento. Utilizar únicamente conectores originales Neutrik® de alta calidad. El uso con conectores diferentes o de baja calidad podría poner en peligro el funcionamiento del difusor.

3. PUSH ROTARY ENCODER

El push rotary encoder permite una selección tanto rotativo (selección de menús y valores) como a presión (conrmación de la selección realizada).

Mediante el puerto mini-USB de tipo B es posible actualizar el rmware del producto. Para ampliar la información, consultar el sitio web http://www.dbtechnologies.com en la sección “DOWNLOADS” y el capítulo ACTUALIZACIÓN DEL FIRMWARE.

Salida XLR equilibrada que permite enviar la señal de audio a otro difusor amplicado.

6. ENTRADA “INPUT” COMBO

Entrada XLR-TR-TRS combinada de la señal de audio. Permite utilizar un conector XLR equilibrado, o una entrada jack-TS o TRS da ¼”. girada, dependiendo de la instalación. Puede congurarse una función de regulación de contraste y de apagado automático (consultar el capítulo PANEL DE CONTROL Y MENU DE CONFIGURACIÓN).

7. SELECTOR “INPUT SENSITIVITY”

Selector que se utiliza para distinguir la entrada de una señal procedente de mixer o línea (“LINE”) o la entrada de una señal que proceda de un micrófono (“MIC”). Español151 INGENIA IG4T Cod. 420120235 REV. 1.2 ¡ATENCIÓN! El difusor incluye un fusible ya montado para operar en el intervalo 220- 240V. Si es necesario operar en el intervalo de tensión 100-120 V:

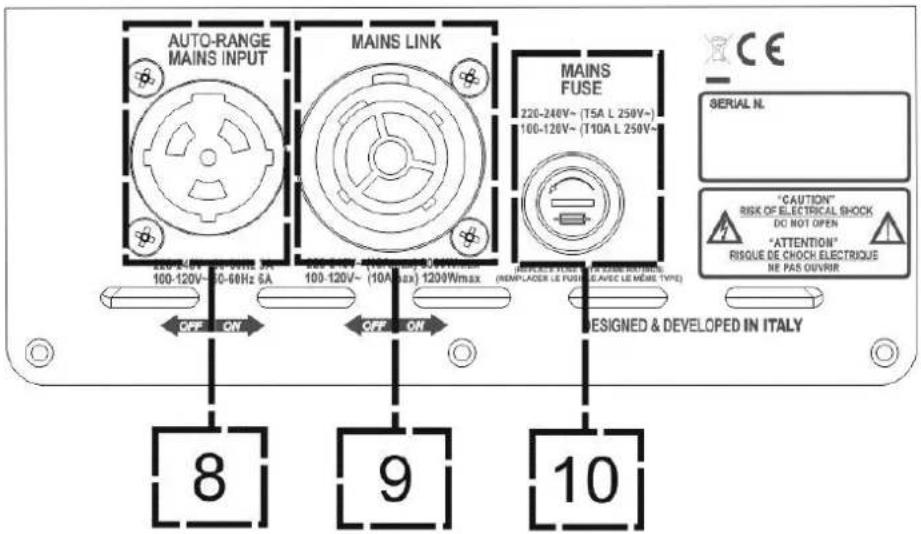

8. ENTRADA DE ALIMENTACIÓN “AUTO-RANGE MAINS INPUT”

Entrada para conector Neutrik® powerCON TRUE1.

9. SALIDA DE TRANSMISIÓN DE LA ALIMENTACIÓN “MAINS LINK”

Gracias a la conexión garantizada por el Neutrik® NAC3PX, es posible transmitir la alimentación a un segundo módulo.

10. FUSIBLE DE PROTECCIÓN “MAINS FUSE”

SECCIÓN DE ALIMENTACIÓN

1. Desenchufar todas las conexiones, incluida la alimentación .

2. Esperar 5 minutos.

3. Sustituir el fusible con el suministrado en el embalaje para el intervalo 100-120 V

4. Utilizar únicamente el cable de alimentación incluido.

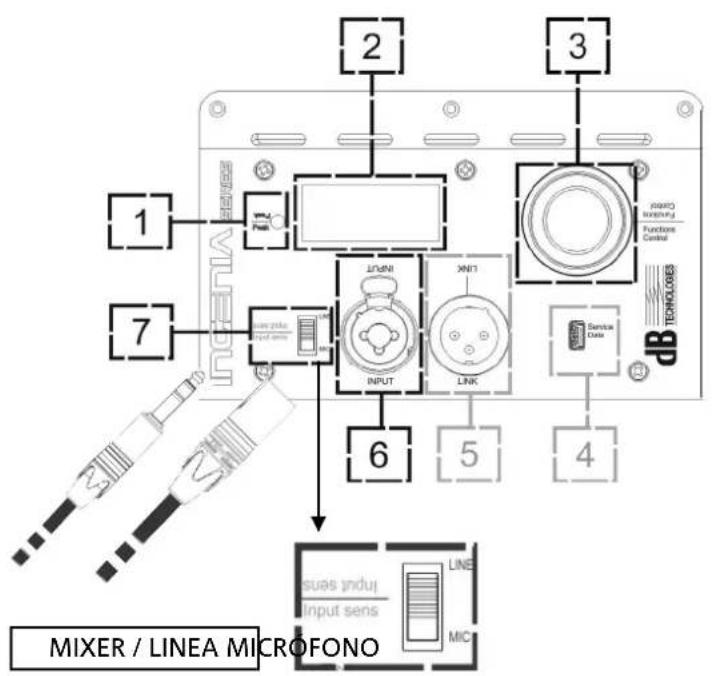

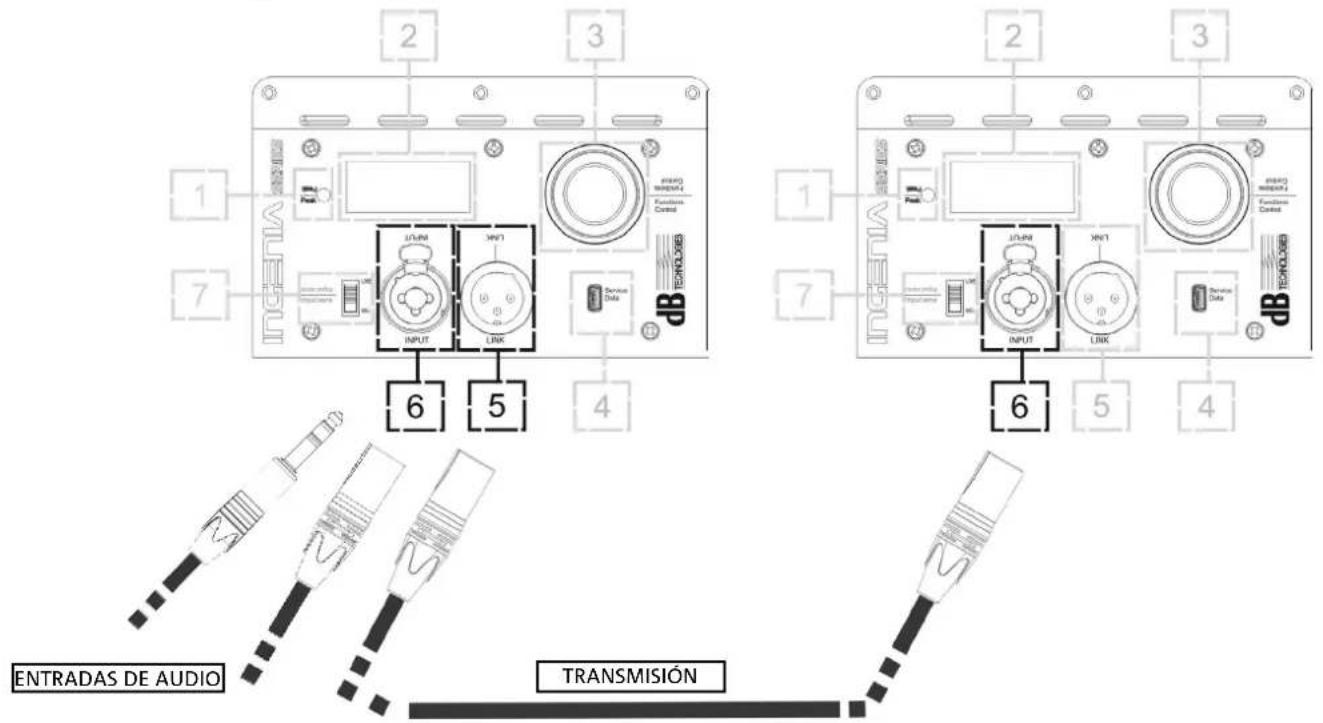

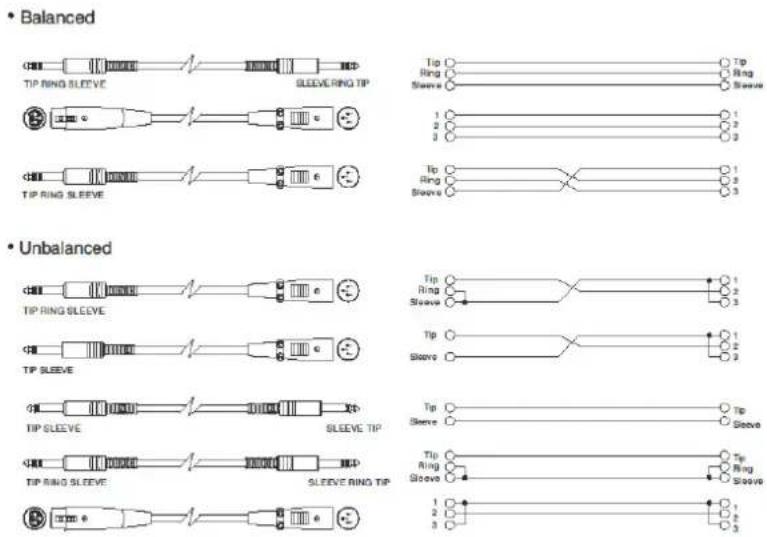

CONEXIÓN DE LAS ENTRADAS

Compruebe que el contenido del embalaje del difusor INGENIA IG4T esté completo::

• cable de alimentación con conector Neutrik® powerCON TRUE1®

• manual de inicio rápido y documentación relativa a la garantía

• fusible para el funcionamiento en el intervalo de tensión 100-120V ¡ATENCIÓN! IEl difusor incluye un fusible ya montado para operar en el intervalo 220- 240V. Si es necesario operar en el intervalo de tensión 100-120 V:

1. Desenchufar todas las conexiones, incluida la alimentación.

2. Esperar 5 minutos.

3. Sustituir el fusible con el suministrado en el embalaje para el intervalo 100-120 V.

4. Utilizar únicamente el cable de alimentación incluido.

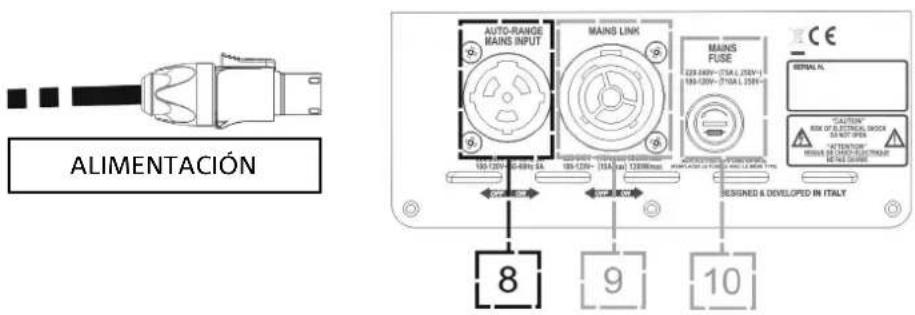

CONEXIÓN DE LA ALIMENTACIÓN

• Conectar la entrada de audio (6) correctamente, seleccionando la fuente a través del selector “INPUT SENSITIVITY” (7). En caso de entrada de señal de tipo línea o desde una salida mixer, congurar el selector (7) en “LINE”, en caso de entrada microfónica (utilizar un micrófono dinámico), congurar el selector (7) en “MIC”. Para hacerse una idea rápida sobre los cables de audio, consultar la tabla siguiente.

• Conectar la alimentación enchufando el cable con conector Neutrik® de tipo TRUE POWERCON a “MAINS INPUT” (8)

• En el momento del encendido, el led de pico parpadea brevemente y la pantalla OLED (2) se activa mostrando la pantalla inicial de control del nivel y de la ganancia:

• Girar el PUSH ROTARY ENCODER (3) a la izquierda o a la derecha para regular la ganancia del sistema a un nivel adecuado.

• Vericar que el difusor, una vez conectada correctamente y encendida la fuente sonora, emita el sonido, subiendo el volumen de manera progresiva ALIMENTACIÓN ¡ATENCIÓN! Utilizar únicamente cables dotados de conectores Neutrik® Sustituir los cables, si están dañados, para evitar fallos de funcionamiento y un sonido de baja calidad. Español154 INGENIA IG4T Cod. 420120235 REV. 1.2 CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la alimentación)

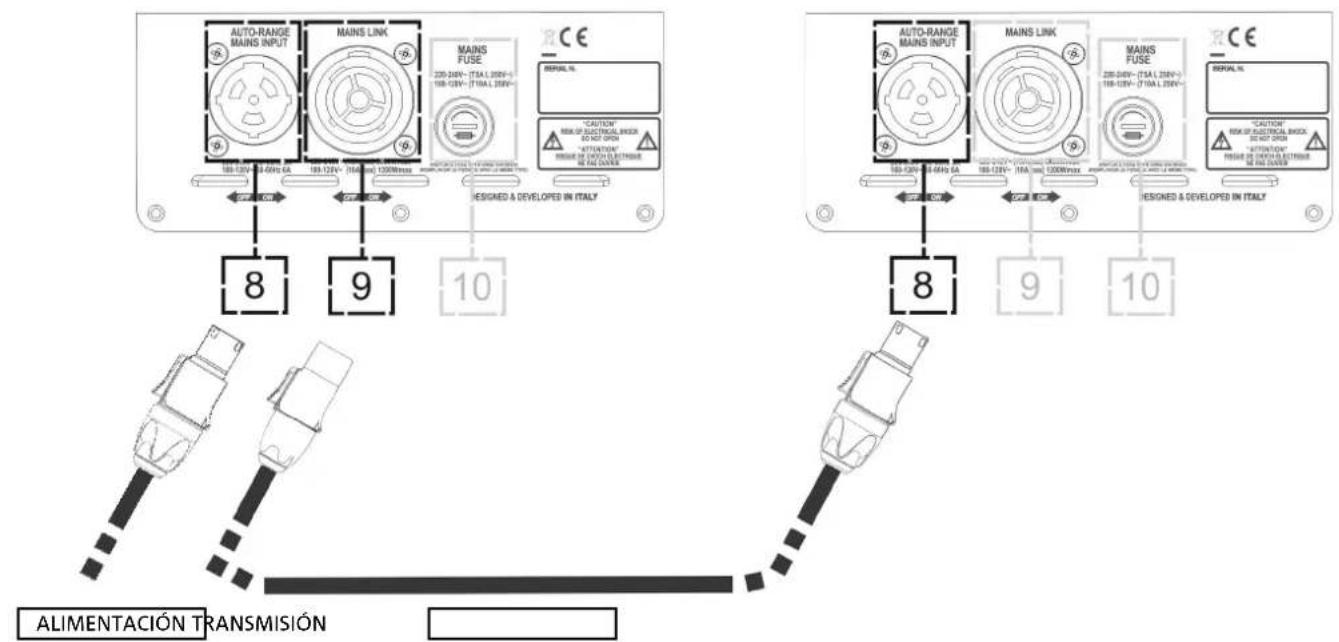

ALIMENTACIÓN TRANSMISIÓN

Español Los datos de placa mencionados en el panel del difusor se reeren (y limitados) al cable incluido en el suministro. En el caso de que no se utilice dicho cable, los límites máximos de las corrientes (y las potencias) de LINK admitidos se indican en la siguiente tabla: Modelo Corrientes (100-120 V) Potencias (100 - 120 V) IG4T (100-120 V) 14 A 1600 W Los cables tienen que tener el debido tamaño y el proyecto, la instalación y la vericación de la instalación debe llevarse a cabo exclusivamente por personal cualicado. A.E.B. Industrial rechaza toda responsabilidad en el caso de que se utilicen cables no idóneos, no certicados y sin la correcta dimensión de la instalación y que no cumplan con las normas en vigor en el País de utilización.155 INGENIA IG4T Cod. 420120235 REV. 1.2 CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la señal de audio)

Gracias al uso de los conectadores Neutrik® PowerCon TRUE1® en IG4T, es posible volver a lanzar la alimentación del primer difusor a uno siguiente, hasta una corriente máxima de 13 A (3000 W) en los países con voltaje de alimentación 220-240Vca y de 10 A (1200 W) en los países con voltaje de alimentación 100-120 Vca. Para realizar este tipo de conexión es bastante que se conecte el cable de alimentación agregado al suministro con la entrada MAINS INPUT (8) de la primera IG4T y que se conecte el cable LINK POWERCON TRUE1® (opcional) entre la salida MAIN LINK (9) y la entrada MAINS INPUT (8) de la siguiente IG4T. Se puede repetir esta clase de conexión hasta alcanzar la máxima corriente admitida e indicada en el conectador MAINS LINK (9) del primer difusor. Para conectar 2 o más difusores a la misma fuente de audio, puede ser útil, en diferentes tipos de instalación, transferir la señal de un primero a un segundo y así sucesivamente. Ante todo conectar una fuente sonora cualquiera a la entrada “INPUT” (6) del primer difusor (para la diferente conexión “LINE” o “MIC”, consultar la sección CONEXIÓN DE LAS ENTRADAS). Luego conectar con un cable equilibrado XLR la salida “LINK” (5) del primer difusor a la entrada “INPUT” (6) del segundo. Esta segunda operación puede repetirse luego conectando difusores para obtener la instalación más adecuada al contexto. TRANSMISIÓN ¡ATENCIÓN! CUIDADO: el valor de la corriente máxima admitida indicada en los datos de placa de la IG4T (MAIN LINK) se computa por la especicación de la corriente máxima del conectador PowerCON TRUE1 ®; dicho valor no es absoluto sino depende de la clase de cable utilizado para la conexión con la red de alimentación de la primera IG4T (sección y clase de clavija utilizada) y de los sucesivos cables de LINK (sección y clase de cable). Siempre compruebe en la etapa de proyecto y medición de la instalación y de todos modos antes de que se realicen las conexiones en secuencia entre los productos, las corrientes (y las potencias) máximas admisibles y la exacta medida de las secciones de los conductores de los cables utilizados. Español156 INGENIA IG4T Cod. 420120235 REV. 1.2 USO DE UN PAR DE DOS DIFUSORES IG4T EN COLUMNA Para el correcto montaje mecánico y el posterior uso de dos difusores IG4T, uno sobre otro, es necesario recurrir a un par de abrazaderas de sujeción LP-IG. Para ampliar la información, consultar las instrucciones de este accesorio. Una vez que los dos difusores están correctamente montados, el reconocimiento por infrarrojos presente en las asas actúa automáticamente, solo hay que marcar la opción en los menús iniciales de la conguración que se presentará en el capítulo siguiente. ¡ATENCIÓN!

El push rotary encoder (3) permite tanto realizar una selección, girándolo, o bien una conrmación, pulsándolo. Estas selecciones y conrmaciones permiten navegar entre los menús y submenús, visibles en la pantalla OLED (2). En el interior de los menús y de los submenús, la rotación a la derecha o a la izquierda permite también aumentar o reducir los valores seleccionados. La pantalla inicial, justo después de encender el dispositivo, muestra el nivel de ganancia del IG4T. Es posible proteger todos los ajustes a través de una contraseña. Para conocer todos los detalles correspondientes, consultar el apartadoMenu Options. El encender el IG4T, la pantalla muestra la pantalla inicial, que enseña el GAIN y el nivel de señal simulando un VU METER.

• Una vez efectuados los ajustes manualmente, estos permanecen memorizados también después de apagar el difusor.

• Si transcurre aproximadamente un minuto sin selecciones ni conrmaciones, el sistema vuelve a la pantalla inicial (IG4T level/gain). Este retorno puede efectuar voluntariamente desde cualquier punto, de 2 modos:

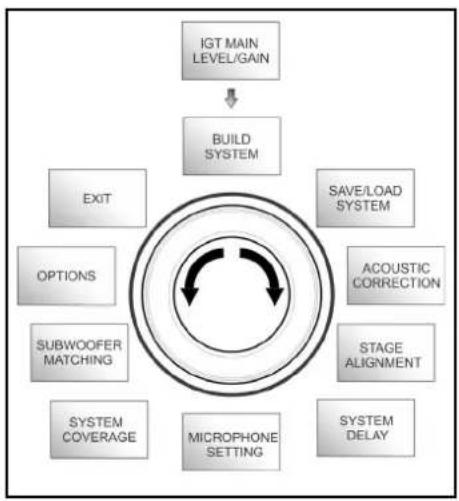

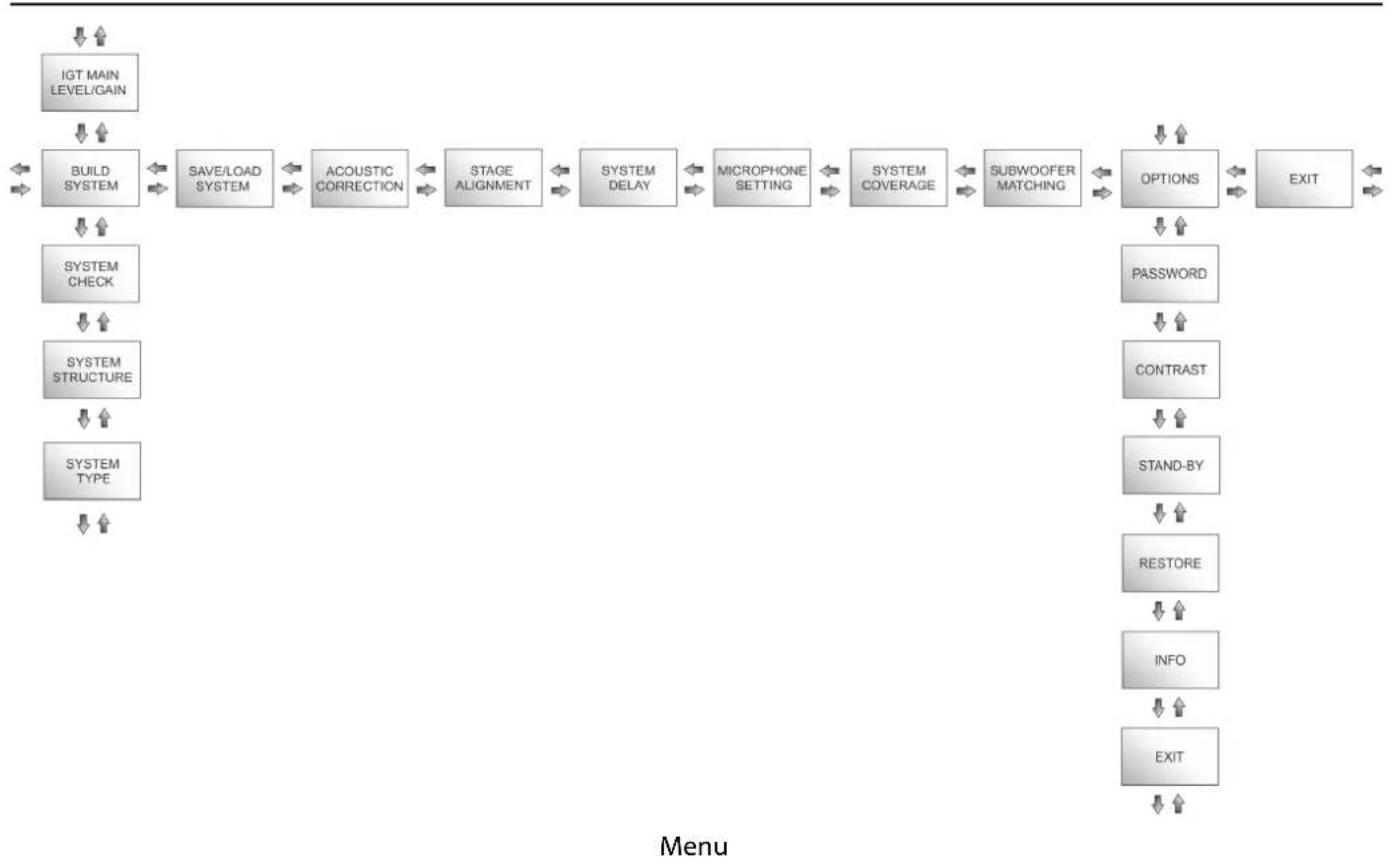

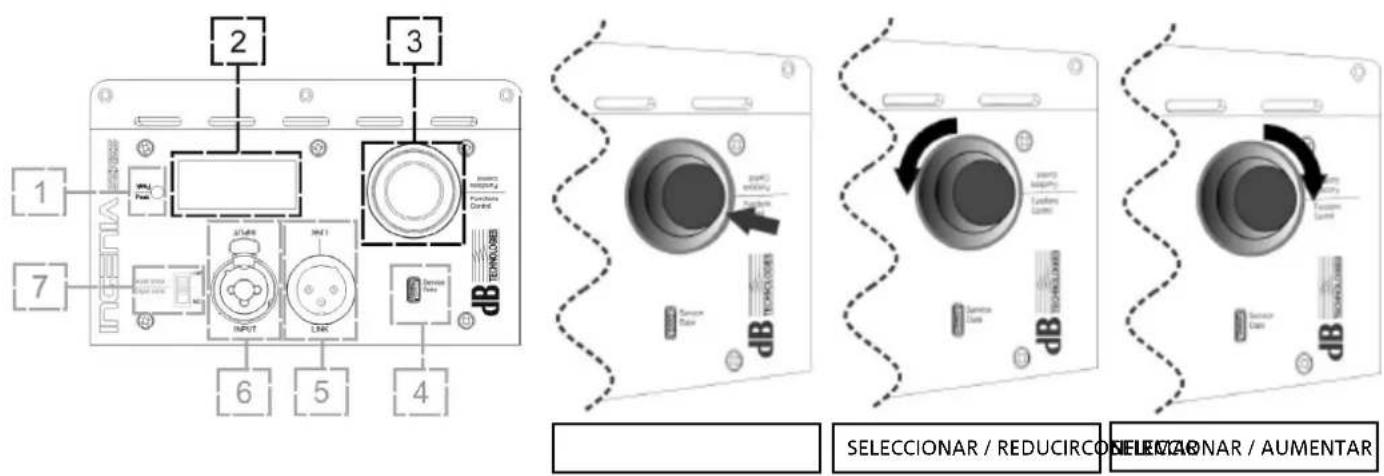

3. PANEL DE CONTROL Y MENÚ DE CONFIGURACIÓN

SELECCIONAR / REDUCIRCONFIRMARSELECCIONAR / AUMENTAR

• Si los difusores son 2, montados correctamente uno sobre el otro, el sistema los reconoce y por lo tanto es posible controlar ambos actuando en el rotary de uno solo (mirroring OLED). A. seleccionando y conrmando, cuando está presente en un submenú, el símbolo . B. manteniendo pulsado el push rotary encoder durante unos segundos Push rotary encoder Español158 INGENIA IG4T Cod. 420120235 REV. 1.2 Desde esta pantalla, pulsando el rotary push encoder, se accede a los diferentes menús, cuya estructural general se muestra en la gura. ¡ATENCIÓN!

• El menú “SYSTEM COVERAGE” solo está visible cuando el sistema ha reconocido automáticamente, a través de los puertos de infrarrojos presentes en las manillas, que hay 2 difusores superpuestos.

• El menú “SUBWOOFER MATCHING” solo está visible cuando se ha seleccionado la presencia de un subwoofer en la conguración. Menu Español159 INGENIA IG4T Cod. 420120235 REV. 1.2 La estructura de los menús principales puede representarse circularmente, puesto que el push rotary encoder permite desplazarse por esta tanto con rotación a la izquierda como a la derecha. Menu (representación circular) Español160 INGENIA IG4T Cod. 420120235 REV. 1.2 Este menu congura automáticamente el sistema según el número de difusores, la presencia o no de un subwoofer, la posición e inclinación de los propios difusores. Se compone de 3 submenús: El sistema es capaz de detectar, mediante la comunicación por infrarrojos (los puertos de comunicación se encuentran en las asas de los difusores y el reconocimiento es automático), si el usuario está utilizando uno o dos difusores IG4T. Una vez que se ha entrado en esta pantalla: IEl menú permite actualizar manualmente la presencia o no de uno o varios subwoofers en la conguración que se está utilizando. Si es necesario actualizar el número de subwoofers conectados.

1. Girar el rotary encoder seleccionando Selfcheck System y conrmar la selección pulsando el push rotary

2. Tras una breve animación, el sistema pasa automáticamente al menú siguiente (SYSTEM STRUCTURE).

3. 3. Si no es necesario efectuar esta operación, seleccionar y conrmar NEXT, si es necesario volver a la

pantalla principal, seleccionar y conrmar BACK.

1. girar la rueda seleccionando la opción “subwoofer” y conrmarla.

2. seleccionar y conrmar el número de subwoofers que se desea utilizar.

3. seleccionar y conrmar NEXT para pasar al menú siguiente, seleccionar y conrmar BACK per ritornare

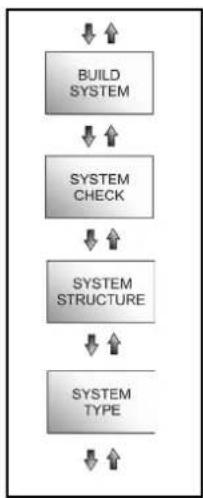

SYSTEM CHECK SYSTEM STRUCTURE Menu Build System Submenu Español161 INGENIA IG4T Cod. 420120235 REV. 1.2 ILos tipos de sistema que se han previsto utilizando el IG4T son 2. En conguración “Stacked” un difusor IG4T está apoyado en un stand o uno o 2 difusores están apoyados en un subwoofer (consultar el capítulo EJEMPLOS DE INSTALACIÓN), en conguración “Flown”, en cambio, están suspendidos uno o dos difusores IG4T. Por lo tanto, una vez dentro del menú SYSTEM TYPE: Este menu permite guardar y luego recuperar la conguración de uso del sistema. Aunque al apagarlo, el IG4T conserva toda la información de los últimos ajustes efectuados, puede ser muy útil tener a disposición para diferentes contextos, otros tantos ajustes guardados anteriormente, y poderlos recuperar rápidamente. Con este n, el IG4T permite guardar y nombrar 5 ajustes con la función “SAVE” y recuperarlos con la función “RECALL”. En caso de que se necesario modicar luego los ajustes presentes en una de las localizaciones de memoria, es posible sobrescribir posteriormente las localizaciones guardadas anteriormente.

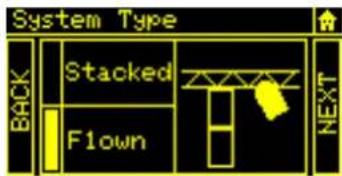

• 1. Seleccionar y conrmar la modalidad deseada entre “Stacked” y “Flown”, seleccionar y conrmar NEXT para acceder a la pantalla siguiente (seleccionar y conrmar BACK para volver a la pantalla anterior). Ahora, si anteriormente el sistema ha detectado la presencia de 2 difusores, se accederá al menu SYSTEM COVERAGE, y si se ha seleccionado la presencia de un woofer en el submenú anterior SYSTEM STRUCTURE, luego se accederá al menú SUBWOOFER MATCHING, en caso contrario (Speakers 1, Subwoofer 0) la pantalla siguiente será la de inicio, y el procedimiento habrá terminado. SYSTEM TYPE ¡ATENCIÓN!

• No instalar nunca el difusor apoyado directamente en el suelo, utilizar siempre un stand opcional (no suministrado) GSA-IG.

• El modelo INGENIA IG4T en montaje “Stacked” sobre sobre soporte de trípode no puede montarse en conguración de 2 difusores superpuestos, sino únicamente con un difusor, por motivos de seguridad.

EL MENU SAVE/LOAD SYSTEM

Menu Save/Load Español162 INGENIA IG4T Cod. 420120235 REV. 1.2 Para guardar un ajuste, después de haber congurado los diferentes parámetros, en los otros menús, acceder al menu SAVE/LOAD SYSTEM y: Para sobrescribir un ajuste sobre uno anterior, basta con seleccionar una localización preexistente y seleccionar y conrmar “OK” en la pantalla de conrmación de sobrescritura. En diversas ocasiones puede resultar útil efectuar una ecualización diferenciada de la señal de salida del difusor. El DSP presente en el IG4T gestiona también esta opción, Para ello, acceder al menú ACOUSTIC CORRECTION e: Para recuperar un ajuste y cargarlo en el sistema:

1. seleccionar y conrmar el número de una de las localizaciones de memoria, de 1 a 5.

2. seleccionar y conrmar “SAVE”.

3. asignar un título a la localización. Es posible utilizar un título alfanumérico hasta 14 letras/cifras. Se selecciona

y luego se conrma una letra de cada vez al lado del número de localización. Cuando se quiere terminar el título, bata con conrmar (sin seleccionar) el carácter de espacio vacío (_).

4. Pulsar “OK” en la pantalla siguiente.

5. El sistema guarda así los ajustes en el número de localización con el título elegido previamente.

1. seleccionar y conrmar la banda de frecuencia en la que es

necesario efectuar la corrección. Es posible actuar en 3 bandas:

2. seleccionar y conrmar el nivel de corrección deseada.

3. si es necesario repetir la operación para otras bandas volver al punto 1, de

lo contrario seleccionar el símbolo de inicio y volver a la selección de los menús principales A. LF - Low Frequency, con corrección + 3dB - 6 dB y resolución de 0.5 dB B. MF - Medium Frequency, con corrección + 0 dB - 6 dB y resolución de 0.5 dB C. HF - High Frequency, con corrección + 3 dB – 6dB y resolución de 0.5 dB

1. Seleccionar y conrmar la localización de memoria deseada.

2. Seleccionar y conrmar “RECALL”.

3. Pulsar “OK” en la pantalla siguiente.

4. El sistema ha cargado los ajustes relativos a la localización de memoria deseada y ha vuelto a la pantalla

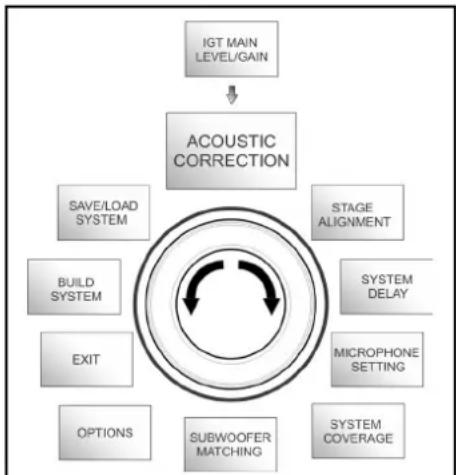

• La ACOUSTIC CORRECTION puede usarse para mejorar la inteligibilidad o atenuar frecuencias que resultan predominantes. No sustituye una correcta disposición de los difusores, que debe evaluarse teniendo en cuenta las características acústicas del entorno. Menu Acoustic Correction Español163 INGENIA IG4T Cod. 420120235 REV. 1.2

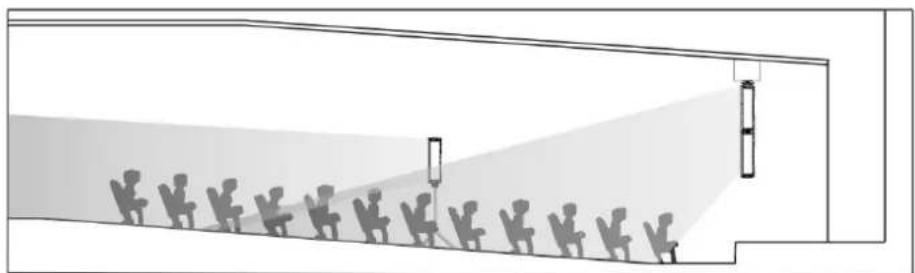

En una situación en directo en la que estén presentes diferentes fuentes de amplicación, como amplicadores para guitarras en el escenario, o fuentes acústicas naturales como una batería, es posible “alinear” virtualmente los difusores IG4T, indicando la distancia en metros o pies a la que se encuentran estas fuentes. De este modo se obtendrá una única fuente de onda acústica sin retrasos, en todos aquellos contextos en directos en los que esto es necesario. El DSP retrasará la salida de la señal de los IG4T automáticamente mejorando la ecacia y los resultados acústicos. Para efectuar un ajuste de este tipo, tras haber accedido al menú STAGE ALIGNMENT: En caso de utilizar los IG4T en ambientes que requieren varias fases de amplicación replicadas a diferentes distancias, piénsese por ejemplo en la cobertura de un ambiente interno especialmente amplio y largo, caracterizado por diferentes obstáculos acústicos, es posible retrasar adecuadamente la señal que sale de los difusores, de modo que el oyente solo perciba una única fuente de onda aparente en cualquier punto de la sala. En este caso es útil un ajuste equivalente en términos de tiempo/ distancia.

1. seleccionar y conrmar el campo “DISTANCE”.

2. seleccionar y conrmar el valor deseado de distancia con rango 0-15 m

y resolución de 20 cm.

3. Volver a la pantalla inicial seleccionando el símbolo “HOME”.

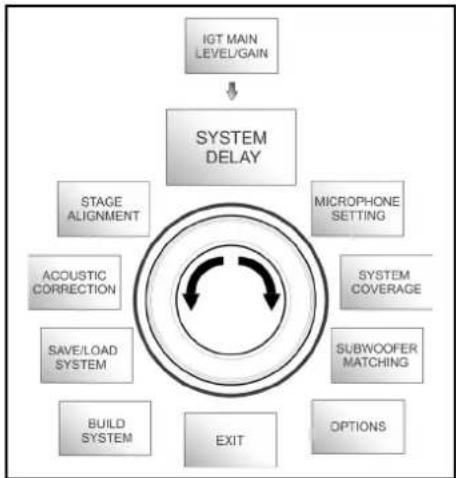

Para efectuar este tipo de ajuste, tras haber accedido al menú SYSTEM DELAY:

1. seleccionar y conrmar el campo “DELAY”.

2. seleccionar y conrmar el valor de retraso deseado con rango 0-126

ms en términos de tiempo o 0-43,7 m / 0-143,4 ft (pies) en términos de distancia.

3. Volver a la pantalla inicial seleccionando el símbolo “HOME”.

El IG4T permite la entrada de un micrófono con conector XLR. En el contexto de uso de esta fuente, puede ser útil aplicar una ltración a la señal para eliminar frecuencias no deseadas (mediante un ltro pasa- alto con frecuencia de corte regulable). O bien puede ser necesario intervenir (mediante un ltro notch o elimina-banda con centro de banda seleccionable) para evitar un retorno (o efecto Larsen). Para efectuar un ajuste o ambos, tras haber accedido al menú MICROPHONE SETTING:

1. seleccionar y conrmar HP lter (ltro pasa-alto).

2. seleccionar y conrmar el valor de frecuencia de corte del ltro pasa-

alto, con rango variable 50 Hz – 200 Hz y resolución 10 Hz (seleccionar el valor “None” si se pretende desactivar el ltro).

4. seleccionar y conrmar el valor de frecuencia de centro banda, con

rango variable 260 Hz – 15000 Hz y resolución 10 Hz (seleccionar el valor “None” si se pretende desactivar el ltro).

5. volver a la pantalla inicial seleccionando el símbolo “HOME”.

Menu Microphone Setting Español165 INGENIA IG4T Cod. 420120235 REV. 1.2

• UP 10° para una instalación con necesidad de cobertura acústica de abajo a arriba, con montaje sobre stand o subwoofer y con la inclinación máxima posible

• UP +5° para dirigir el frente de onda con una inclinación media hacia arriba, en instalación sobre stand o subwoofer

• UP +2.5° para una ligera inclinación hacia arriba de la cobertura acústica

• FAR 0° cuando se desea una cobertura que llegue lo más lejos posible, en una situación donde los difusores estén instalados de frente al auditorio a la altura de los espectadores

• DOWN -2.5° se utiliza para inclinar la cobertura acústica ligeramente hacia abajo (por ejemplo con público no muy distante de los difusores e instalación suspendida)

• DOWN -5° para una directividad con una inclinación media hacia arriba (por ejemplo con un público cercano y una instalación suspendida)

• DOWN -10° para inclinar la cobertura acústica lo más cerca posible hacia abajo (público muy cercano e instalación suspendida)

EL MENU SYSTEM COVERAGE

Para las funciones de este menú, visible solamente si en la fase de SYSTEM CHECK el sistema ha reconocido automáticamente 2 difusores, consultar también el apartado “DIGITAL STEERING” en la sección “EJEMPLOS DE INSTALACIÓN”. Este menú permite modicar el haz de la onda emitida y la cobertura acústica relativa, una vez que el DSP haya reconocido la instalación de 2 difusores IG4T:: Menu System Coverage Español166 INGENIA IG4T Cod. 420120235 REV. 1.2

1. seleccionar y conrmar el tipo de subwoofer asociado a la instalación.

2. seleccionar y conrmar HpFilter y seleccionar y conrmar la frecuencia

de crossover deseada.

3. vericar para los ajustes de la instalación cuál es el valor de retraso

aconsejado para el subwoofer en el campo SubDelay.

4. seleccionar “BACK” o “HOME” para volver respectivamente a la elección

de los menús o a la pantalla principal.

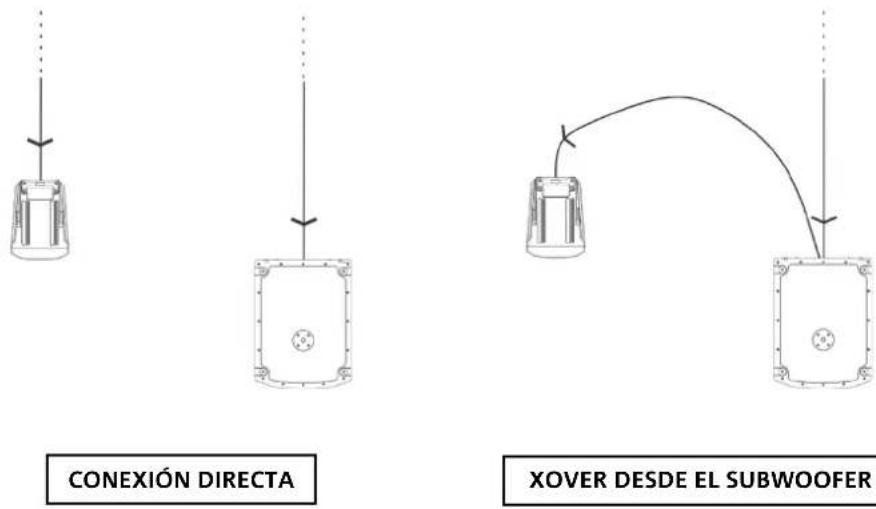

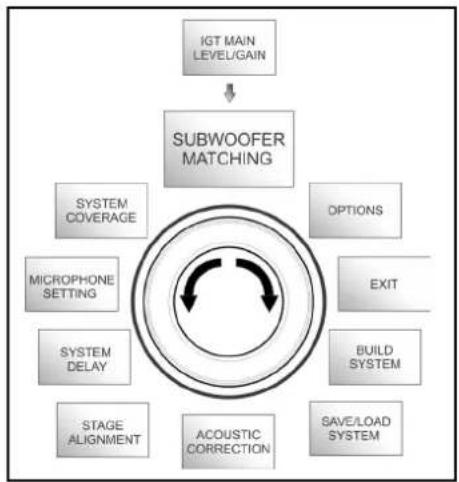

EL MENU SUBWOOFER MATCHING

Este menu es visible únicamente si anteriormente, en el submenu BUILD SYSTEM SYSTEM STRUCTURE, se ha seleccionado la presencia de al menos un subwoofer. Además, en este caso, el acceso a este menú es automático tras haber efectuado los ajustes de “SYSTEM TYPE” para completar la conguración general del sistema. El menú permite principalmente identicar el subwoofer utilizado, luego decidir si utilizar su frecuencia de crossover, o congurar una frecuencia seleccionable en función del modelo (rango máximo 70-120 Hz con resolución 5 Hz). Esta elección depende del tipo de conexión entre subwoofer y difusor, como se muestra en la ilustración inferior. El menú también sugiere el retraso a congurar en el subwoofer. Para elegir la frecuencia de crossover, después de entrar en el menú SUBWOOFER MATCHING:

Si es necesario, se puede congurar directamente un valor de HpFilter en IG4T, sin utilizar el crossover de un subwoofer. Si por el contrario se utiliza este último: a) En caso de CONEXIÓN DIRECTA, vericar la frecuencia de crossover en el subwoofer, y replicarla en el IG4T congurando el correspondiente valor en el campo HpFilter. b) En caso de conexión XOVER DESDE EL SUBWOOFER, ajustar “SubXover” en el campo HpFilter de IG4T. Menu Subwoofer Matching Español167 INGENIA IG4T Cod. 420120235 REV. 1.2

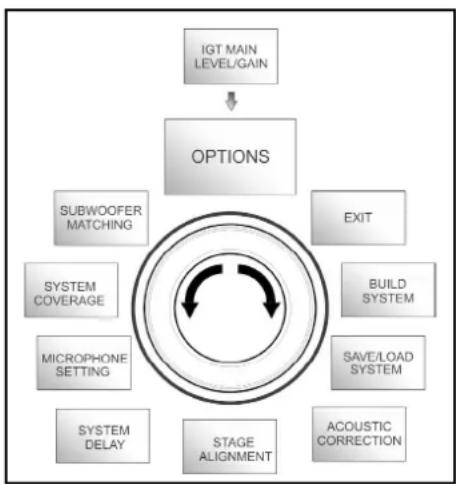

(ON/OFF del apagado automático y elección del intervalo de tiempo) (ON/OFF y elección del código)

1. ON/OFF (seleccionar y conrmar si se desea activar/desactivar un standy-by por tiempo

del panel de control).

2. STAND-BY (posibilidad, con selección y conrmación, de introducir un valor temporal

tras el cual el panel de control entra en stand-by, variable entre 0’:10’’ – 10’:00 y una resolución de 10’’).

1. Seleccionar y conrmar para regular el contraste de la pantalla OLED con una acentuación de

la luminosidad de 0 a 100% y una resolución del 5%.

1. Seleccionar y conrmar para restaurar los ajustes originales de fábrica.

1. Seleccionar y conrmar para visualizar la información sobre la última versión de rmware

1. Seleccionar y conrmar para salir del menu OPTIONS.

PASSWORD SUPERUSUARIO Si olvida la contraseña, use el código: Q2R5D9 para desbloquear el sistema. CONTRAST RESTORE INFO EXIT PASSWORD STAND-BY Menu Options Español168 INGENIA IG4T Cod. 420120235 REV. 1.2

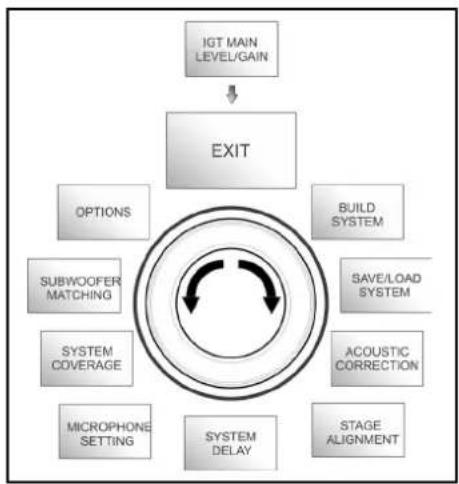

Este menú permite, cuando está seleccionado y conrmado, volver a la pantalla inicial del IG4T. Menu Exit Español169 INGENIA IG4T Cod. 420120235 REV. 1.2

4. EJEMPLOS DE INSTALACIÓN

• Para utilizar 2 difusores uno sobre otro, hay que usar el accesorio opcional LP-IG. Para ampliar la información, consultar las instrucciones de este accesorio.

• Comprobar siempre que las asas, que permiten la comunicación por infrarrojos, carecen de obstáculos en la instalación para la comunicación por infrarrojos. Evitar cubrirlas y eliminar el posible polvo o suciedad que pudiera depositarse sobre estas.

• No se admiten tipos de instalación diferentes de los aquí ilustrados.

INSTALACIÓN SOBRE SOPORTE

INSTALACIÓN EN SUBWOOFERS CON POSTE

INSTALACIÓN SOBRE SUBWOOFER

LEl INGENIA IG4T puede instalarse en conguración sobre soporte de trípode opcional estándar con una barra de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el piso es 120 cm. Se puede utilizar un solo altavoz montado en un poste de 35 mm de diámetro. Une xation mécanique supplémentaire ou l’emploi de sangles s’imposera pour garantir la stabilité de l’installation. La altura máxima admitida entre la base del altavoz y el piso es 120 cm. Seguir las instrucciones relativas a la conguración del subwoofer correspondiente en la sección SUBWOOFER MATCHING una vez completada la instalación. ¡ATENCIÓN!

• Utilizar un stand dimensionado oportunamente con la pata central hacia adelante para garantizar una estabilidad adecuada.

• El modelo INGENIA IG4T en montaje “Stacked” sobre sobre soporte de trípode no puede montarse en conguración de 2 difusores superpuestos, sino únicamente con un difusor, por motivos de seguridad. Mediante instalación con el accesorio GSA-IG, es posible utilizar los difusores (1 o 2) montados sobre subwoofer. De este modo se puede obtener un sistema muy compacto y potente en todas las frecuencias acústicas con instalación en el suelo. Une xation mécanique supplémentaire ou l’emploi de sangles s’imposera pour garantir la stabilité de l’installation. Seguir las instrucciones relativas a la conguración del subwoofer correspondiente en la sección SUBWOOFER MATCHING una vez completada la instalación. Español170 INGENIA IG4T Cod. 420120235 REV. 1.2 Español

INSTALACIÓN SUSPENDIDA

En conguración own, se deben colgar uno o 2 difusores IG4T, en la cual el accesorio opcional DRK-IG permite utilizar un tornillo de gancho. La combinación DRK-IG con el adaptador de truss opcional TA-IG, hace posible el montaje sobre una estructura metálica, como un truss. Suspendido, es muy útil utilizar las transmisiones tanto de alimentación, como de señal, para reducir la complejidad de las conexiones, como se muestra en la sección “PRIMER ENCENDIDO”. ¡ATENCIÓN!

• En contextos de uso al aire libre, jar el difusor para evitar oscilaciones debidas a los agentes atmosféricos y al viento.

• ¡Nunca utilice las manillas para colgar el difusor!

INSTALACIÓN SOBRE EL PAVIMENTO

Se puede realizar una instalación sobre el piso de 1 o 2 INGENIA IG4T con el accesorio GSA-IG. Se necesita realizar una jación mecánica con tornillos o tarugos apropiados para el tipo de piso.

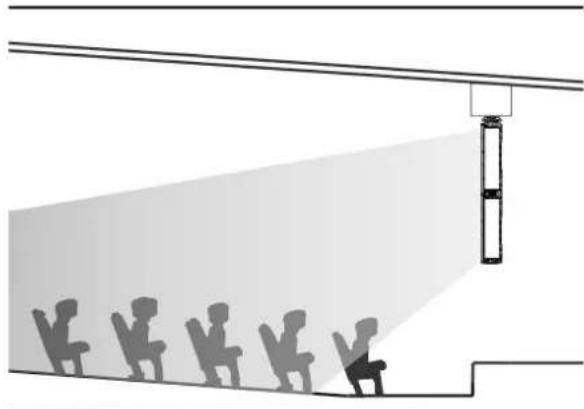

INSTALACIÓN CON SOPORTES DE PARED

INGENIA IG4T se puede instalar en una pared utilizando los soportes opcionales WB-IG14. Curar el posicionamiento a n de obtener una cobertura acústica optimizada . Tener en cuenta, en el caso de dos altavoces verticales instalados correctamente (es obligatorio en este caso el uso de LP-IG), la posibilidad de utilizar la tecnología de directividad digital (ver párrafo). Consulte las instrucciones de WB-IG14 para más información.171 INGENIA IG4T Cod. 420120235 REV. 1.2

El digital steering es una tecnología que puede adoptarse oportunamente para dirigir la cobertura acústica de dos difusores superpuestos, modicándola según las exigencias del contexto de uso y de la instalación. E l DSP del INGENIA IG4T puede actuar en cada transductor (controlador de compresión o woofer) interviniendo con retrasos diferenciados de emisión de la señal. De este modo el frente de onda acústica de 2 difusores superpuestos puede considerarse equivalente al de un único difusor angular, como se muestra en la gura. En la fase de conguración, al reconocer automáticamente la presencia de 2 difusores mediante los puertos de infrarrojos presente en las asas, el IG4T permite modicar la cobertura acústica mediante el menú SYSTEM COVERAGE (de lo contrario invisible si el difusor está en conguración individual): Para ampliar la información consultar la seccion EL MENU SYSTEM COVERAGE. Platea Inclinación Español172 INGENIA IG4T Cod. 420120235 REV. 1.2

5. ACTUALIZACIÓN DEL FIRMWARE

1. Descargar el USB BURNER MANAGER en la sección “SOFTWARE & CONTROLLER” e instalarlo siguiendo las

instrucciones correspondientes

2. Descargar el archivo .zip del último rmware en la sección “DOWNLOADS” relativa al INGENIA IG4T.

3. En la pantalla del USB BURNER MANAGER, en la parte superior derecha, seleccionar “File Opening”.

4. Seleccionar el archivo del rmware descargado anteriormente (vericando la corrección respecto al propio

sistema operativo) .

5. Hacer clic en UPDATE.

ES MUY IMPORTANTE MANTENER ACTUALIZADO EL FIRMWARE DEL PRODUCTO, PARA GARANTIZAR SU PLENA FUNCIONALIDAD. CONSULTAR PERIÓDICAMENTE EL SITIO WEB HTTP://WWW.DBTECHNOLOGIES.COM EN LA SECCIÓN “DOWNLOADS”. Cuando se compruebe la presencia de una versión de rmware nueva: ¡ATENCIÓN! Al actualizar el rmware no se garantiza la presencia de los antiguos ajustes guardados la próxima vez que se encienda el producto. Español173 INGENIA IG4T Cod. 420120235 REV. 1.2

6. DETECCIÓN DE AVERÍAS

1. Comprobar la correcta presencia de la alimentación antes del sistema.

2. Comprobar que el cable de alimentación con conector Neutrik® powerCON TRUE1® este enchufado

1. Comprobar que las conexiones entrantes de la señal de audio sean correctas y tengan cables dotados de

conectores Neutrik®.

2. Comprobar que los cables utilizados no están dañados.

3. Vericar que el mezclador o la fuente de audio estén encendidos y muestran claramente la presencia de

4. Comprobar que el nivel de ganancia en la pantalla inicial esté congurado a un valor adecuado.

1. Girar el push rotary encoder para reactivar una posible situación de stand-by de la pantalla

anteriormente activada.

2. Comprobar que el cable de alimentación dotado de conectores Neutrik® powerCON TRUE1® esté

correctamente enchufado.

3. Comprobar que no falte la alimentación antes de la instalación.

1. Regular primero el volumen de la fuente, luego situar la ganancia de entrada del IG4T a un valor

2. Comprobar que los cables utilizados no están dañados. En caso de que lo estén, sustituirlos (un cable

dañado puede provocar una pérdida o una alteración de la señal).

3. Comprobar los ajustes de los menús que inuyen en el contenido en frecuencia de la señal de salida y

1. Comprobar que se han montado correctamente los 2 difusores, uno sobre el otro, con el superior

girado, y que se han utilizado y jado correctamente las abrazaderas de sujeción LP-IG conforme a las instrucciones de este accesorio.

2. Comprobar que las asas superiores e inferiores de los difusores, que contienen los puertos de

comunicación por infrarrojos, no estén cubiertas de modo alguno.

3. 3. Ejecutar nuevamente el procedimiento de “Selfcheck System” en el interior de SYSTEM CHECK, como

se muestra en el apartado correspondiente. El difusor no se enciende: El difusor se enciende pero no emite ningún sonido: El difusor está conectado, pero el panel de control aparece totalmente apagado, pantalla OLED incluida: El difusor emite un sonido distorsionado: El sistema no reconoce 2 difusores superpuestos, y en la pantalla SYSTEM STRUCTURE aparece 1 solo altavoz: a) ACOUSTIC CORRECTION b) MICROPHONE SETTING si hay conectado un micrófono a la entrada Español174 INGENIA IG4T Cod. 420120235 REV. 1.2

1. Comprobar la posible presencia de una contraseña de bloqueo congurada anteriormente.

2. Comprobar la función de rotación y presión del push rotary encoder.

1. Comprobar los ajustes de los menús que inuyen en el retraso de la señal de audio y en

1. Acceder al menú referente al ajuste de la luminosidad de la pantalla OPTIONS CONTRAST (véase la

información relativa en la sección EL MENU OPTIONS). No es posible modicar los ajustes de los diferentes menús del panel de control, aunque el difusor está claramente encendido: El difusor emite un sonido retrasado respecto a la fuente: La pantalla no permite ver claramente los ajustes de los menus: a) STAGE ALIGNMENT b) SYSTEM DELAY Español175 INGENIA IG4T Cod. 420120235 REV. 1.2

AMPLIFICADOR Tipología: Respuesta en frecuencia [-10dB]: Tipología: HF Bobina de voz: Cobertura (HxV): Máx SPL: Directividad: LF Voice coil: Respuesta en frecuencia [-6dB]: Clase de amplicación: Tipologia HF: LF: HF Compression driver (salida): Frecuencia de crossover: Tipología LF: Difusor activo de 2 días de desarrollo vertical

Digipro® G3 3” (titanio) 110° x 90° (+20°/-70°) 132 dB Vertical asimétrico 1.5” 88 – 19200 Hz Clase D Motor de compresión de neodimio 4 x 6.5” 1.4” 1100 Hz Neodimio Español176 INGENIA IG4T Cod. 420120235 REV. 1.2 Potencia de amplicación RMS: Interfaz: Potencia de pico: Pantalla autogiratoria: Control en mirroring (para 2 difusores con control IR): Reconocimiento de la posición: 900 W Push rotary encoder + OLED display 1800 W

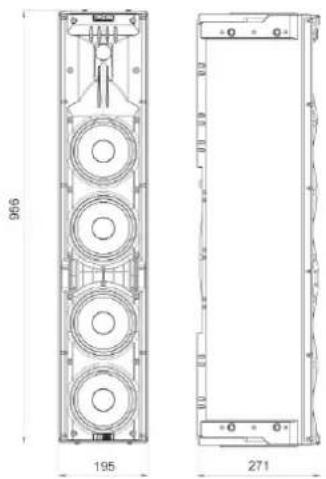

EPD PROCESADOR ENTRADAS DIMENSIONES Controlador interno: Entradas: Material: Ajustes: USB: Convertidor A/D D/A: Salidas: Limitador: DSP 56 bit 1x Combo (XLR/Jack) equilibrado/desequilibrado PPolipropileno PP reforzado Ajustes de uso de fábrica y personalizables, pueden guardarse y recuperarse Mini USB de tipo B 24 bit/48 kHz 1x XLR link OUT Peak, RMS, Termico Rejilla: Preinstalación para y-bar: Acero pintado / Tratamiento CNC

Español Corriente de irrupción: 48,05 A177 INGENIA IG4T Cod. 420120235 REV. 1.2 Ancho: Asas: Profundidad: Alto: Montaje en barra: Peso: 195 mm 1 superior / 1 inferior con interfaz IR 271 mm 956 mm

18,2 kg Español178 INGENIA IG4T Cod. 420120235 REV. 1.2 Las características, las especicaciones y la apariencia de los producen pueden sufrir cambios sin preaviso. dBTechnologies se reserva el derecho a realizar cambios o mejoras en el diseño o fabricación sin asumir obligación alguna de cambiar o mejorar productos fabricados anteriormente. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 90053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail]
