HidroBoost 1400 Easy Move - Hidrolimpiadora CECOTEC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador de alta presión
Marca	Cecotec
Modelo	HidroBoost 1400 Easy Move
Referencia	05401
Potencia	1400 W
Tensión/Frecuencia	220-240 V~50/60 Hz
Presión de servicio	70 bar (7 MPa)
Presión máxima	105 bar (10.5 MPa)
Caudal de agua	330 l/h (5.5 l/min)
Caudal máximo	408 l/h (6.8 l/min)
Temperatura del agua	5°C a 50°C
Índice de protección	IPX5
Doble aislamiento	Sí
Modos de pulverización	Concentrado, Spray, Turbo (con boquilla 3D TurboFlip)
Accesorios incluidos	Lanza, boquilla 3D TurboFlip, boquilla ajustable (pulverizador)
Seguridad	Bloqueo de gatillo, parada térmica de seguridad
Mantenimiento	Limpieza del filtro de entrada de agua y de la boquilla
Garantía	2 años
País de fabricación	China, diseñado en España

Preguntas frecuentes - HidroBoost 1400 Easy Move CECOTEC

¿Cómo ajustar la presión del agua?

Gire la boquilla ajustable para modificar el ángulo del chorro. De 0° (chorro concentrado, alta presión) a 60° (chorro ancho, baja presión). Siempre suelte el gatillo antes de cambiar el ajuste.

¿Puedo usar agua caliente?

No, el aparato está diseñado para una temperatura máxima del agua de 50°C. El uso de agua caliente reduce considerablemente la vida útil de la bomba.

¿Qué hacer si la presión es demasiado baja?

Verifique que el filtro de entrada de agua no esté obstruido y límpielo si es necesario. Asegúrese de que las conexiones estén bien apretadas y que no haya aire en la bomba. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar la boquilla?

Apague y desenchufe el aparato, corte el suministro de agua, luego presione el gatillo para despresurizar. Retire la lanza, coloque la boquilla en modo concentrado, luego use el kit de limpieza incluido o un clip desplegado para desobstruir el orificio. Enjuague con agua limpia.

¿Por qué se detiene el motor de repente?

Esto generalmente se debe a un sobrecalentamiento: el termostato de seguridad ha cortado la alimentación. Apague el aparato y déjelo enfriar durante al menos 15 minutos. Verifique también que la extensión utilizada sea adecuada (sección suficiente).

¿Puedo usar una extensión?

Sí, use solo una extensión homologada para exteriores, con una sección de cable adecuada a la potencia del aparato (1400 W). Desenrolle completamente la extensión y evite usarla si está dañada.

¿Cómo despresurizar el aparato después de usarlo?

Apague el motor, luego corte el suministro de agua. Después, presione 2 o 3 veces el gatillo de la pistola para evacuar la presión residual. Nunca desconecte la manguera de alta presión bajo presión.

¿Qué tipos de superficies puedo limpiar sin riesgo?

El aparato es adecuado para superficies duras como hormigón, piedra, terrazas, paredes exteriores. Para superficies delicadas (madera, pintura, carrocería), use el modo Spray con un chorro ancho y mantenga una distancia de al menos 30 cm para evitar dañar la superficie.

¿Cómo usar la boquilla 3D TurboFlip?

Fije la boquilla 3D TurboFlip en la lanza. Genera un chorro rotativo en espiral que combina potencia y anchura (ángulo de 25°). Ideal para grandes superficies como caminos o terrazas, reduce el tiempo de limpieza.

¿Qué hacer en caso de fuga de agua?

Verifique que todas las conexiones (manguera de alta presión, entrada de agua, pistola) estén correctamente apretadas. Examine las juntas: si están desgastadas, contacte al servicio postventa para un reemplazo. No use el aparato en caso de fuga importante.

MANUAL DE USUARIO HidroBoost 1400 Easy Move CECOTEC

Manual de instrucciones

Instruction manual

1. Piezas y componentes / 04
2. Instrucciones de seguridad / 06
3. Antes de usar /10
4. Funcionamiento / 11
5. Limpieza y mantenimiento / 14
6. Resolución de problemas / 14
7. Especificaciones técnicas / 15
8. Reciclaje de electrodomésticos / 16
9. Garantía y SAT / 16

INDEX

1. Cuerpo principal
2. Manguera
3. Suministro de agua
4. Entrada de agua
5. Manguera de alta presión
6. Salida de agua

7. Pistola

8. Toma de corriente

9. Interruptor ON/OFF

10. Lanza

11. Boquilla 3D TurboFlip

12. Boquilla pulverizadora

*Las piezas 2, 3 y 8 no están incluidas.

EN

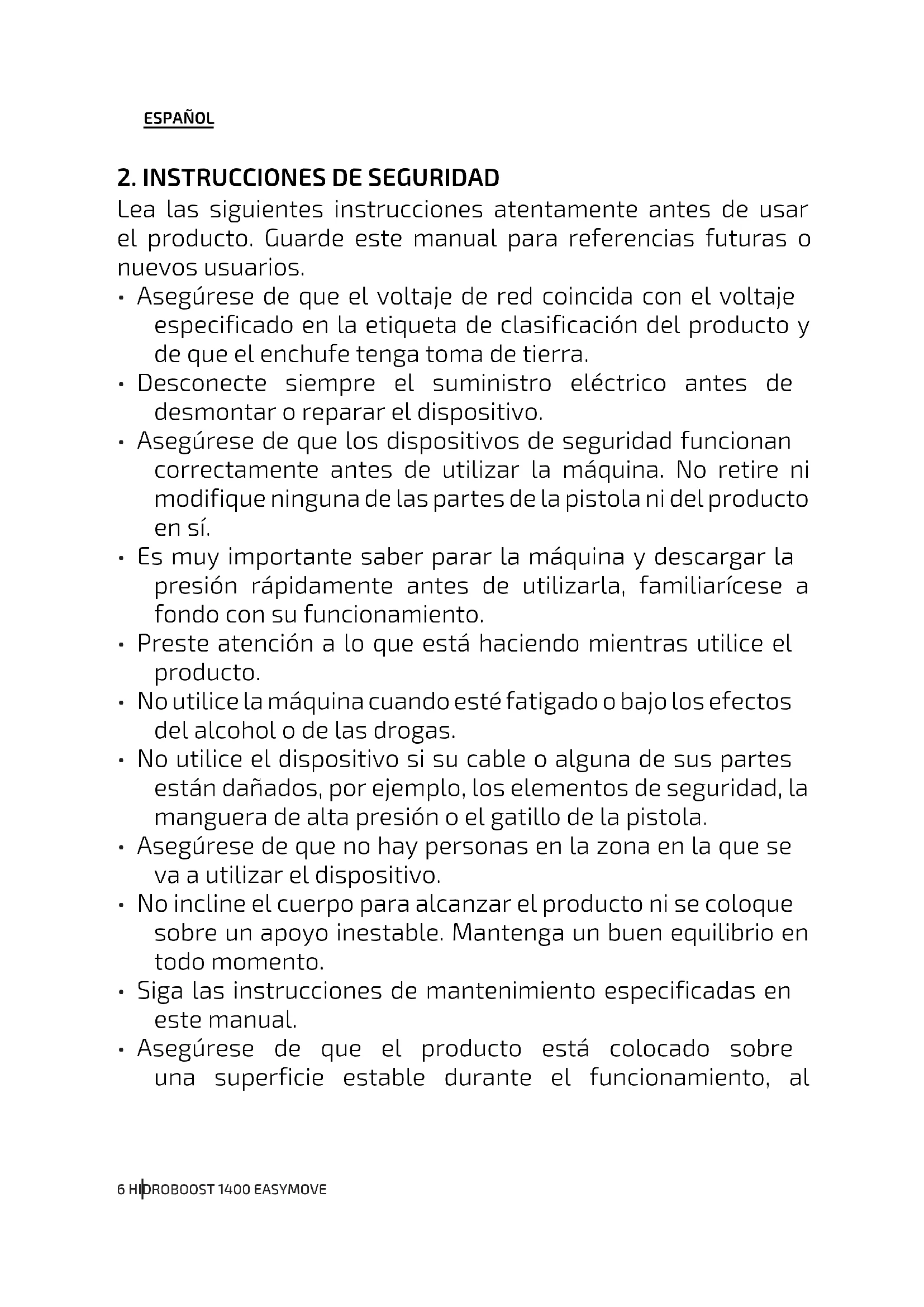

2. INSTRUCCIONES DE SEGURIDAD

Lea las siguientes instrucciones atentamente antes de usar el producto. Guarde este manual para referencias futuras o nuevos usuarios.

• Asegúrese de que el voltaje de red coincida con el voltaje especificado en la etiqueta de clasificación del producto y de que el enchufe tenga toma de tierra.
• Desconecte siempre el suministro eléctrico antes de desmontar o reparar el dispositivo.
• Asegúrese de que los dispositivos de seguridad funcionan correctamente antes de utilizar la máquina. No retire ni modifique ninguna de las partes de la pistola ni del producto en sí.
• Es muy importante saber parar la máquina y descargar la presión rápidamente antes de utilizarla, familiarícese a fondo con su funcionamiento.

- Preste atención a lo que está haciendo mientras utilice el producto.

- No utilice la máquina cuando esté fatigado o bajo los efectos del alcohol o de las drogas.

- No utilice el dispositivo si su cable o alguna de sus partes están dañados, por ejemplo, los elementos de seguridad, la manguera de alta presión o el gatillo de la pistola.

- Asegúrese de que no hay personas en la zona en la que se va a utilizar el dispositivo.

- No incline el cuerpo para alcanzar el producto ni se coloque sobre un apoyo inestable. Mantenga un buen equilibrio en todo momento.

- Siga las instrucciones de mantenimiento especificadas en este manual.

- Asegúrese de que el producto está colocado sobre una superficie estable durante el funcionamiento, al

transportarlo, montarlo o desmontarlo. Tenga cuidado al moverlo de un sitio a otro para evitar dañarlo.

- En caso de accidente, apague la máquina y desconéctela de la toma de corriente inmediatamente.

- Mantenga la boquilla del dispositivo despejada.

- No apunte la manguera de alta presión hacia personas ni animales para evitar daños.

- Utilice gafas de seguridad y ropa de protección siempre que utilice o repare el producto. También se recomienda el uso de protectores de oído.

- No coloque nunca las manos o los dedos en el chorro de agua mientras el producto esté en funcionamiento.

- No trate de bloquear o de redirigir fugas de agua con ninguna parte del cuerpo.

- Active siempre el sistema de bloqueo, incluso cuando vaya a parar un momento.

- Nunca rocíe líquidos inflamables ni utilice la hidrolimpiadora en zonas donde pueda haber polvo, líquido o vapores combustibles. No utilice la máquina en edificios cerrados o cerca de ambientes explosivos.

- No rocíe aparatos eléctricos ni cables.

- No desconecte la manguera de alta presión de la máquina mientras se presuriza el sistema. Para despresurizar el dispositivo, apáguelo, corte el suministro de agua y luego presione 2 o 3 veces el gatillo.

- No active el sistema de bloqueo del gatillo mientras la máquina esté en funcionamiento.

- No ponga el aparato en funcionamiento a no ser que todas las partes estén debidamente conectadas al cuerpo principal (asa, pistola, boquilla, etc.).

- Asegúrese de activar el suministro de agua antes de encender la hidrolimpiadora. Poner la bomba en

ESPAÑOL

funcionamiento sin agua puede causarle graves daños.

• No utilice la hidrolimpiadora si alguna de sus partes falta o está dañada. Compruebe el estado del producto de forma regular y repare o cambie inmediatamente las piezas dañadas o desgastadas.
• Utilice únicamente piezas de repuesto originales proporcionadas o recomendadas por Cecotec para asegurar un funcionamiento seguro.
• Utilice únicamente la boquilla incluida con el producto.
• No deje la manguera de alta presión desatendida mientras el dispositivo esté funcionando.
• Coja la manguera de alta presión y la pistola firmemente al encender y mientras utilice la máquina.
• No deje la unidad en funcionamiento con el gatillo suelto durante más de un minuto, esto podría dañar la bomba.
• Este dispositivo no está diseñado para bombear agua caliente. No lo conecte a un suministro de agua caliente, ya que esto reducirá significativamente la vida útil de la bomba.
• Este dispositivo no es apto para ser conectado a fuentes de agua potable.
• Asegúrese de que la presión de entrada de agua está entre 0,01 MPa y 0,4 MPa y de que la manguera de entrada es de, al menos, 5 metros de largo.
• Si va a conectar el dispositivo a un suministro de agua potable, instale un desconector en el tubo de agua para evitar que el agua sucia retroceda y entre en el sistema de agua potable. El desconector debe cumplir con la norma EN 60335-2-79 ANNEX A.
• Este dispositivo no debe ser controlado por medio de elementosdeconmutaciónexternoscomotemporizadores, ni conectado a circuitos eléctricos que se conectan y

• Suelte el gatillo cuando cambie de presión alta a baja. Ajuste de la boquilla pulverizadora.
• Mantenga la manguera de alta presión alejada de objetos afilados. El estallido de una manguera de alta presión podría causar lesiones. Examine la manguera de alta presión a menudo y reemplácela si fuera necesario. No intente arreglar una manguera de alta presión dañada.
• Mantenga todas las conexiones secas y sin tocar el suelo para evitar riesgos de descarga eléctrica. No toque el enchufe con las manos mojadas.
• No utilice una presión mayor a la permitida por las partes del sistema de presurización (manguera de alta presión, conexiones, etc.). Asegúrese de que todos los componentes y accesorios están regulados para soportar la presión máxima de funcionamiento de la unidad.
• Supervise a los niños para asegurarse de que no jueguen con el producto.
• Este aparato no es apto para niños.
• Este aparato no es apto para personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento.

ADVERTENCIA:

Reparación de dispositivos de doble aislamiento:

Un aparato de doble aislamiento está dotado de dos sistemas de aislamiento en lugar de una conexión a tierra. No se proporcionan medios de conexión a tierra para dispositivos de doble aislamiento, ni deben añadírsele al producto. La reparación de un aparato dotado de un doble aislamiento requiere de extremo cuidado y conocimiento del sistema y debe realizarse únicamente por personal cualificado.

ESPAÑOL

Las piezas de repuesto de un producto con sistema de doble aislamiento deben ser idénticas a las originales. Un aparato de doble aislamiento está marcado con las palabras “Double Insulation” o “Double Insulated”. El aparato aparece marcado con el símbolo que muestra la figura 1.

Cables alargadores:

Si el uso de cables alargadores fuera necesario, utilice únicamente cables alargadores diseñados para uso exterior, marcados con el texto: "Habilitado para uso con productos en el exterior: guardar bajo techo mientras no esté en uso". Utilice únicamente cables alargadores con una clasificación eléctrica igual o mayor a la del producto. No utilice cables alargadores dañados. Examine el cable alargador antes de utilizarlo y reemplácelo si estuviera dañado. Tire del enchufe para desconectarlo, no tire del cable. Mantenga el cable alejado de fuentes de calor y de bordes afilados. Desconecte el cable de la toma de corriente antes de desconectar el aparato del cable alargador. Asegúrese de que está conectado a través de un carrete de cable que mantenga el cable al menos a 60 mm del suelo.

3. ANTES DE USAR

AVISO: asegúrese de que todos los componentes están incluidos y en buenas condiciones. Si se observara algún daño visible o faltara alguna de las partes, contacte de forma inmediata con el Servicio de Asistencia Técnica oficial de Cecotec.

• Ajuste la manguera de alta presión a la salida de agua a presión de la máquina.
• Coloque la pistola en la manguera de alta presión. Antes de poner la máquina en funcionamiento, asegúrese de que la manguera de alta presión está completamente desenrollada. La manguera no debería enredarse mientras está siendo utilizada.
• Instale la boquilla pulverizadora o el elemento que vaya a utilizar.
• Conecte la máquina al suministro eléctrico y al de agua.

4. FUNCIONAMIENTO

AJUSTE DE LA PRESIÓN DELAGUA

El ángulo del chorro de agua se puede ajustar con la boquilla pulverizadora, girando la punta. Esto hará que el chorro varíe de, aproximadamente, 0° (chorro estrecho de alto impacto) a 60° (chorro amplio para rociar).

Este dispositivo cuenta con 3 modos:

MODO CONCENTRADO

El ángulo del chorro de agua se puede ajustar con la boquilla pulverizadora. Gire la boquilla para seleccionar el chorro directo, que tiene un alto impacto sobre la superficie a limpiar y ofrece una limpieza a fondo de áreas concentradas. Este chorro debe utilizarse con cuidado, ya que puede dañar las superficies.

AVISO: preste especial atención a la hora de limpiar superficies susceptibles de ser dañadas, como la carrocería o llantas de vehículos, superficies lacadas, madera, pintura, etc.

MODO ESPRAY

Gire la boquilla pulverizadora para seleccionar el chorro en forma de abanico para abarcar superficies amplias. Este modo de limpieza ofrece resultados excelentes sin riesgo de dañar las superficies. Utilizando un chorro amplio a modo de espray se pueden limpiar zonas más amplias con mayor rapidez.

Utilice la boquilla 3D TurboFlip para limpiar en modo turbo. El agua se distribuye en un chorro en forma de espiral. La boquilla 3D TurboFlip combina la potencia del chorro directo de gran impacto y la eficiencia del chorro en 25°. Esto convierte el chorro concentrado en uno cónico que limpia profundamente zonas más amplias.

AVISO: el motor de esta hidrolimpiadora no funciona de forma continua. Solo funciona al

ESPAÑOL

presionar el gatillo. Una vez llevados a cabo los procedimientos iniciales de este manual, encienda la hidrolimpiadora y presione el gatillo para activarla.

LIMPIEZA DE LA BOQUILLA

Una boquilla obstruida o parcialmente obstruida puede reducir de forma significativa la salida de agua y causar que el chorro salga de forma intermitente. Para limpiar la boquilla:

• Apague y desconecte la unidad.
• Desconecte el suministro de agua. Presione el gatillo 2 o 3 veces para dejar salir la presión atrapada en la manguera de alta presión.
• Separe la lanza de la pistola.
• Gire la boquilla al modo concentrado, esto hará que se activen las aspas internas.
• Utilice el kit de limpieza proporcionado, o cualquier elemento puntiagudo para limpiar la boquilla, por ejemplo, inserte un clip desplegado en el orificio de la boquilla. Muévalo hacia adentro y hacia afuera hasta retirar todo el polvo y la suciedad. Fig. 2.

- Introduzca agua por el orificio de la boquilla hacia adentro para limpiar los restos de suciedad. Para esto, apunte una manguera de jardín encendida hacia la boquilla durante 30-60 segundos.

ÁNGULO DE LA MANGUERA DE ALTA PRESIÓN A LA SUPERFICIE A LIMPIAR

Al rociar agua contra una superficie, el chorro alcanza el máximo impacto cuando se rocía de frente. Sin embargo, este tipo de impacto tiende a incrustar las partículas de suciedad en la superficie, creando el efecto de limpieza contrario al que queremos. Por ello, el ángulo óptimo para rociar agua contra una superficie es de 45°. Rociar agua con este ángulo mejora el impacto y permite combinarlo con una limpieza más eficiente de suciedad.

El impacto y la fuerza del agua aumenta conforme se acerca la boquilla pulverizadora a la superficie.

CÓMO EVITAR DAÑAR LAS SUPERFICIES

Una superficie se daña cuando el impacto de la fuerza del agua es mayor a la dureza de la superficie. La fuerza de impacto variará según los ajustes mencionados anteriormente. Nunca utilice el chorro directo en superficies susceptibles a ser dañadas. Evite rociar ventanas con el chorro directo, ya que podrían romperse.

Siga los siguientes pasos para evitar dañar superficies:

• Antes de presionar el gatillo, lleve la boquilla pulverizadora a la posición del chorro en forma de abanico.
• Siga las instrucciones de distancia y ángulo mencionadas previamente.
• Varíe el ángulo del chorro, el tipo de chorro y la distancia de la superficie a limpiar hasta lograr una limpieza eficiente sin dañar la superficie.

BOQUILLA 3D TURBOFLIP

La boquilla 3D TurboFLip, también definida como boquilla rotativa, es un accesorio muy efectivo para reducir significativamente el tiempo de limpieza. Debe utilizarse para limpiar en el modo turbo explicado en la sección anterior.

PROCESO DE LIMPIEZA

1. Preparación de la superficie

Despeje la zona de muebles y compruebe que las ventanas y las puertas están bien cerradas. Asegúrese también de que las plantas y los árboles cerca de la zona a limpiar están protegidos con una tela.

2. Enjuague inicial a alta presión

Rocíe la zona a limpiar con agua para limpiar cualquier suciedad que pueda haberse acumulado en la superficie. Antes de presionar el gatillo, lleve la boquilla a la posición del modo espray y progresivamente diríjala a la posición del chorro deseado. De esta forma, evitará aplicar un chorro excesivamente directo en superficies más delicadas.

3. Enjuague final

Comience el enjuagado final de abajo a arriba. Asegúrese de que la superficie está bien enjuagada y de que se ha eliminado toda la suciedad.

4. Apagado

• Apague el motor.
• Apague el suministro de agua.
• Una vez apagado el producto y el suministro de agua, presione el gatillo para despresurizar el dispositivo.

ESPAÑOL

ADVERTENCIA:

• No apague el suministro de agua hasta que no haya apagado el motor, podría causarle graves daños a la bomba y al motor.
• No desconecte la manguera de alta presión de la máquina mientras se presuriza el sistema. Para despresurizarla, apague el motor y el suministro de agua y presione el gatillo 2 o 3 veces.

CONSEJOS PARA ALARGAR LA VIDA ÚTIL DEL PRODUCTO

• No utilice el producto sin agua.
• No utilice el producto con agua caliente.
• Nunca utilice la unidad más de 1 minuto sin rociar agua.

- Antes de ajustar la presión de la boquilla pulverizadora (de alta a baja o de baja a alta), suelte el gatillo.

5. LIMPIEZA Y MANTENIMIENTO

• La máquina debe estar apagada y desconectada de la toma de corriente para la limpieza o el mantenimiento.
• No guarde la hidrolimpiadora en el exterior ni en lugares donde se pueda congelar, la bomba podría dañarse gravemente.

6. RESOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA $OLUCIÓN
Sale humo del dispositivo.	Sobrecalentamiento, sobrecarga o fallo del motor.Apague el dispositivo inmediatamente y contacte con el Servicio de Asistencia Técnica de Cecotec.
No hay suficiente presión.	El filtro de entrada de agua está obstruido.Está entrando aire de las conexiones de la manguera a la bomba.La boquilla o la válvula de descarga están desgastadas o no son del tamaño correcto.Limpie el filtro de entrada de agua.Compruebe que las conexiones y el anillo de bloqueo están bien ajustadas.Contacte con el Servicio de Asistencia Técnica de Cecotec.
La hidrolimpiadora no se enciende.	La unidad está presurizada.El enchufe no está bien conectado o la toma de corriente es defectuosa.El cable alargador es demasiado largo o demasiado pequeño.El suministro de voltaje es demasiado bajo.Se ha disparado el interruptor térmico de seguridad.
La presión fluctúa.	La bomba está absorbiendo aire.La boquilla está obstruida.Las válvulas están sucias o desgastadas.Los sellos hidráulicos están desgastados.
El motor se para de forma repentina.	El cable alargador es demasiado largo o demasiado pequeño.El interruptor térmico de seguridad se ha disparado debido a un sobrecalentamiento.

7. ESPECIFICACIONES TÉCNICAS

Modelo: HidroBoost 1400 EasyMove

Referencia: 05401

1400 W, 220-240 V\~50/60 Hz

Presión: 7 MPa - 70 bar

Made in China | Diseñado en España

8. RECICLAJE DE ELECTRODOMÉSTICOS

La directiva europea 2012/19/UE sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE) especifica que los electrodomésticos no deben ser reciclados con el resto de los desperdicios municipales. Dichos electrodomésticos han de ser desechados de forma separada, para optimizar la recuperación y reciclaje de materiales y, de esta manera,

reducir el impacto que puedan tener en la salud humana y el medioambiente.

El símbolo del contenedor tachado le recuerda su obligación de desechar este producto de forma correcta. Si el producto en cuestión cuenta con una batería o pila para su autonomía eléctrica, esta deberá extraerse antes de ser desechado y ser tratada a parte como un residuo de diferente categoría.

Para obtener información detallada acerca de la forma más adecuada de desechar sus electrodomésticos y/o las correspondientes baterías, el consumidor deberá contactar con las autoridades locales.

9. GARANTÍA Y SAT

Este producto tiene una garantía de 2 años desde la fecha de compra, siempre y cuando se conserve y envíe la factura de compra, el producto esté en perfecto estado físico y se le dé un uso adecuado tal y como se indica en este manual de instrucciones.

La garantía no cubrirá:

• Si el producto ha sido usado fuera de su capacidad o utilidad, maltratado, golpeado, expuesto a la humedad, sumergido en algún líquido o substancia corrosiva, así como cualquier otra falta atribuible al consumidor.
• Si el producto ha sido desarmado, modificado o reparado por personas no autorizadas por el SAT oficial de Cecotec.
• Si la incidencia ha sido originada por el desgaste normal de las piezas debido al uso.
  El servicio de garantía cubre todos los defectos de fabricación durante 2 años en base a la legislación vigente, excepto piezas consumibles. En caso de mal uso por parte del usuario el servicio de garantía no se hará responsable de la reparación.

Si en alguna ocasión detecta una incidencia con el producto o tiene alguna consulta, póngase en contacto con el Servicio de Asistencia Técnica oficial de Cecotec a través del número de teléfono [phone].

Grupo Cecotec Innovaciones S.L.

C/ de la Pinadeta s/n, 46930

Quart de Poblet, Valencia, Spain
