MANUAL DE USUARIO MISTY100 AERIAN

Ventilador De Pie Con Neblina

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUCÕES

Catalogue

Lea atentamente las instrucciones antes de operar el aparato y consérvelas para futuras consultas.

ADVERTENCIAS

• Este aparato ha sido diseñado solamente para uso doméstico y no deberá utilizarse para ningún otro propósito o aplicación, como puedan ser fines no domésticos o comerciales.
• Este aparato puede ser utilizado por menores a partir de los 8 años o personas con deficiencias físicas, sensoriales o mentales, o que no tengan suficiente experiencia o conocimientos en el uso de este producto, cuando sean supervisados o hayan sido instruidos acerca del uso seguro del aparato y comprendan los peligros que conlleva. Los niños no deberán jugar con este aparato. Las tareas de limpieza y mantenimiento no podrán ser realizadas por niños sin la debida supervisión.
• Si el cable de alimentación estuviera dañado, deberá ser reemplazado por el fabricante, su servicio técnico o una persona debidamente cualificada para ello con el fin de evitar situaciones de peligro.
• Para el método de montaje y fijación del ventilador con tornillos, consulte el apartado titulado «MONTAJE».

ES43

• En lo relativo a las instrucciones de llenado, limpieza y descalcificación, consulte los apartados «Modo de empleo», «Limpieza y mantenimiento» y «Descalcificación» en las páginas ES50-51&ES54 de este manual.
• Desenchufe el aparato antes de llenarlo o limpiarlo.
• ¡Advertencia! Una vez realizado el montaje, queda terminantemente prohibido retirar las rejillas de protección durante el mantenimiento o la limpieza. No utilice nunca el ventilador sin las rejillas instaladas.
• La pila debe extraerse del aparato antes de desecharlo.
• La pila debe desecharse de una manera segura.
• No se deben instalar conjuntamente pilas de diferente tipo, ni pilas nuevas con usadas.
• Se deben utilizar pilas del mismo tipo o equivalentes a las recomendadas.

• Las pilas deben insertarse en el sentido correcto de la polaridad.

• Las pilas agotadas deben extraerse de este producto.

• Sea considerado con los aspectos medioambientales al desechar las pilas. No arroje las pilas usadas en el cubo de la basura. Consulte con su distribuidor a fin de proteger el medioambiente.
• Las pilas (batería o pilas instaladas) no deben quedar expuestas al calor excesivo producido por la luz directa del sol, el fuego u otras fuentes similares.

MEDIDAS DE SEGURIDAD IMPORTANTES

• Para protegerse de cualquier riesgo de electrocución, no sumerja el ventilador, su cable de alimentación o el enchufe en el agua ni en ningún otro líquido.
• Apague y desenchufe el ventilador de la toma de corriente cuando no lo esté utilizando, cuando lo mueva de un lugar a otro, o antes de montarlo o limpiarlo.
• No deje que el cable de alimentación cuelgue por el borde de una mesa o encimera, entre en contacto con superficies calientes, o se enrede.
• Asegúrese de que el aparato se encuentre sobre una superficie estable cuando se utilice.
• No deje que el cabello, las cortinas, los manteles o la ropa holgada entren en contacto con las piezas móviles del ventilador, dado que podrían ocasionar daños o lesiones.
• No utilice este ventilador cerca de una ventana que tenga restos de condensación de agua.
• No utilice el ventilador con un controlador electrónico de velocidad externo.
• No use el ventilador en lugares donde se utilicen o almacenen líquidos inflamables.
• No lo utilice en exteriores.
• Nunca intente realizar alguna reparación en el aparato usted mismo. Póngase en contacto con un técnico cualificado o con la tienda donde adquirió el aparato para que realicen las tareas de mantenimiento o reparaciones oportunas.

Manipulación y uso de las pilas del mando a distancia:

Las pilas solo deben ser manipuladas por personas adultas. No permita a los niños utilizar el mando a distancia si la tapa del compartimento de las pilas no está bien cerrada.

Este mando a distancia utiliza dos pilas tipo AAA (no incluidas). Estas pilas están situadas en el mando a distancia y son fácilmente accesibles.

Desinstalación de las pilas

Abra la tapa del compartimento ubicado en la parte trasera del mando a distancia para sacar las pilas.

Estas pilas deben desecharse en un punto de recogida de productos reciclables de su localidad.

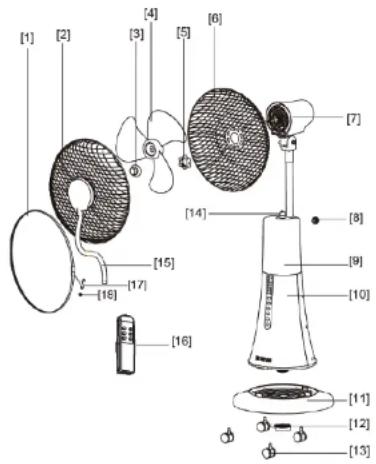

PARTES

[1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18]

1. Banda de sujeción
2. Rejilla de seguridad frontal
3. Tuerca de las aspas
4. Aspas del ventilador
5. Tuerca de la rejilla trasera
6. Rejilla trasera
7. Motor
8. Contratuerca
9. Depósito de agua
10. Carcasa con panel de control
11. Base
12. Tuerca de la base
13. Ruedas (4)
14. Anillo de retención del tubo de neblina
15. Tubo de neblina
16. Mando a distancia
17. Tornillo de la banda de sujeción
18. Tuerca de la banda de sujeción

MONTAJE

PRECAUCIÓN:

NO conecte el enchufe a la toma de corriente hasta haber completado el montaje del ventilador. No utilice nunca el ventilador si tiene un aspa dañada o rajada.

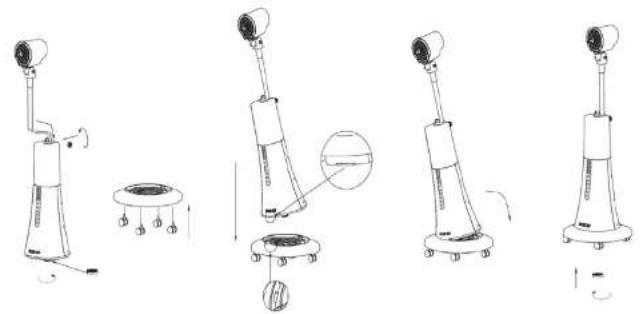

Ensamblaje de la base y el cuerpo del ventilador

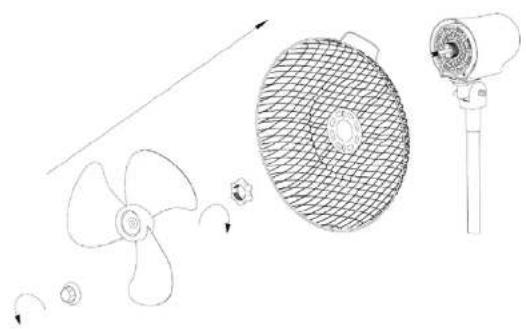

Ensamblaje de la rejilla trasera y las aspas

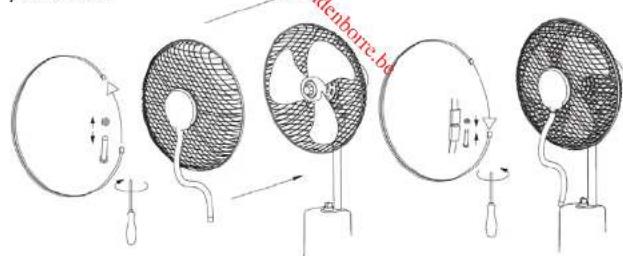

Ensamblaje de la rejilla frontal

Coloque la banda de sujeción alrededor de los aros de las rejillas frontal y trasera. Fijela a las rejillas apretando el tornillo y la tuerca.

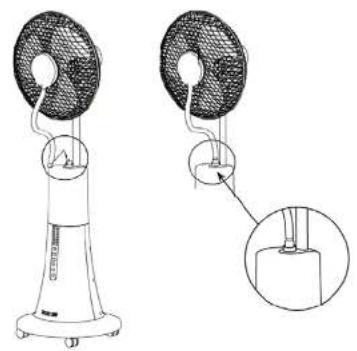

Ensamblaje del tubo de neblina

Un extremo del tubo de neblina viene ya instalado a la entrada de neblina situada en la rejilla frontal. Conecte el otro extremo a la salida del depósito de agua. PRECAUCIÓN: Asegúrese de que el tubo de neblina está bien asegurado en su sitio cuando active la función de neblina, de lo contrario los componentes metálicos de su ventilador se oxidarán con facilidad.

Coloque el aparato sobre una superficie plana y estable.

Enchufe el ventilador a la toma de corriente. La luz indicadora se iluminará.

Luces indicadoras en el panel de control

0.5H	1H
2H	4H

Botones en el panel de control

ES50

Botón Función
	Pulse este botón para encender o apagar el aparato.
	Pulse este botón reiteradamente para ajustar a la velocidad deseada:• La luz indicadora 📋 y la luz indicadora correspondiente de la velocidad se iluminarán.Helocidad altaVelocidad moderadaVelocidad baja
	• Pulse este botón reiteradamente para ajustar el temporizador hasta un máximo de 7,5 horas. Las luces indicadoras iluminadas indican el número de horas seleccionado.DSH1H2H4H• Cada botón pulsado aumentará el tiempo en incrementos de 0,5 horas.• Para cancelar la función del temporizador, pulse reiteradamente este botón hasta apagar todas las luces indicadoras.
	1. Pulse este botón para activar la función de neblina.• La luz indicadora 🔒se iluminará.2. Pulse de nuevo este botón para desactivar esta función.• La luz indicadora 🔒se apagará.Advertencia de nivel bajo de agua:Cuando la luz indicadora 🔒está parpadeando y se escuchan unos pitidos tras activar la función de neblina, llene el depósito de agua con suficiente agua (consulte el apartado Llenado del depósito de agua más abajo).Vuelva a instalar el depósito de agua lleno de agua en el ventilador y pulse este botón para usar la función de neblina.
	Pulse reiteradamente este botón para seleccionar el modo de funcionamiento deseado. La luz indicadora correspondiente se iluminará.➢ Normal (●): pulse reiteradamente; para establecer la velocidad del ventilador y hacer funcionar el ventilador a esa velocidad.➢ Brisa (●): el ventilador funcionará en el modo de viento natural variando la velocidad del ventilador aleatoriamente.➢ Nocturno (●): el ventilador disminuirá la velocidad del ventilador paso a paso.
	Pulse este botón para activar la función de oscillación. La luz indicadora 📋 se iluminará.Para desactivar esta función, pulse de nuevo este botón. La luz indicadora 📋 se apagará.

ES51

LLENADO DEL DEPÓSITO DE AGUA

1. Levante el depósito de agua y tire de él fuera para sacarlo.

2. Dele la vuelta al depósito de agua.

1. Desenrosque el tapón del depósito y llénelo con 2 litros de agua como máximo.

2. Cierre bien el tapón del depósito y vuelva a ponerlo en el ventilador.

NOTA: Asegúrese que la columna en la parte inferior del depósito se inserte en la agujero del cuerpo del ventilador. Una vez insertada, escuchará un leve clic.

MODO DE EMPLEO DEL MANDO A DISTANCIA

• Apunte el mando a distancia en dirección al receptor en la parte frontal del ventilador.
• Los botones en el mando a distancia corresponden con los del panel de control en el ventilador.
• Se utilizan de la misma manera que se ha explicado en las instrucciones anteriores.
• La distancia entre el mando a distancia y el receptor no debe ser superior a 3 metros. El mando a distancia debe apuntar hacia el receptor dentro de un ángulo de 60 grados.

- Si el mando a distancia no funciona como debiera, cámbiele las pilas.

LIMPIEZA Y MANTENIMIENTO

Siempre debe apagar y desenchufar el ventilador de la toma de corriente antes de limpiarlo.

Una vez montadas las rejillas del ventilador, está prohibido quitarlas durante la limpieza. Limpie el ventilador con un paño ligeramente humedecido y séquelo a continuación.

No sumerja la carcasa del motor en el agua ni en ningún otro líquido.

No utilice limpiadores químicos o abrasivos.

DATOS TÉCNICOS

Tensión y consumo eléctrico: 220-240V\~, 50Hz 100W

Flujo máximo del ventilador (F): 40,58 m^3/min
Valor de servicio (VS):	0,84 ( m^3/min )/W
Consumo en espera ( P_SB ):	0,22 W
Nivel de potencia acústica del ventilador ( L_WA ):	60,04 dB(A)
Velocidad máxima del aire (c):	2,97 meters/sec
Medición estándar para valor de servicio:	NORMAS DE LA COMISIÓN (UE)No 206/2012 Y (UE) 2016/2282IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010+A11:2012

ELIMINACIÓN

Somos un distribuidor responsable y nos preocupa el medio ambiente.

Por este motivo le pedimos que siga correctamente las instrucciones de eliminación a la hora de desechar el aparato y su material de embalaje. De este modo, contribuirá a la conservación de los recursos naturales y garantizará que se reciclada de modo correcto para preservar la salud las personas y el medio ambiente.

Este aparato y su embalaje se deben desechar conforme a la normativa y regulación local.

Debido a que el aparato contiene componentes electrónicos, el aparato y sus accesorios no se deben tirar en la basura doméstica al final de la vida útil del aparato.

Consulte a las autoridades locales sobre el modo correcto de eliminación y reciclaje de residuos.

El aparato se debe depositar en un punto local de recogida de residuos para proceder a su reciclaje. En algunos puntos de recogida se aceptan residuos gratuitamente.

Le pedimos disculpas por cualquier problema provocado por pequeñas inconsistencias en estas instrucciones, que podrían ser debidas al proceso de desarrollo y mejora del producto.

Darty Holdings SAS © 14 route d'Aulnay 93140 Bondy, France 27 / 11 / 2017

ES56
