Tipo de producto	Mezcladora DJ profesional de 4 canales
Dimensiones (An x Al x P)	322 x 107,5 x 387 mm
Peso	6,85 kg
Alimentación	Red 230 V, 50 Hz, consumo 29 W
Entradas de audio	7 x Line (RCA), 2 x Phono (RCA), 1 x AUX, 2 x Mic (Jack 6,35 mm)
Salidas de audio	Master XLR (balanceado), Master RCA (desequilibrado), Booth TRS (balanceado), Record RCA (desequilibrado), 2 x Auriculares (Jack 6,35 mm y 3,5 mm)
Ecualizador	3 bandas por canal (Kill/Classic), 2 bandas Mic, curva EQ ajustable
Filtro	Filtro bipolar (Low/High pass) por canal + resonancia global
Efectos DSP	13 efectos: Echo, Reverb, Flanger, Phaser, Vinyl Brake, Loop Roll, Noise, Pitch Shift, Delay, Ping Pong, Tape Delay, Bit Crusher, Transformer
Crossfader	Curva ajustable, asignable por canal (A/B/Thru), compatible con Innofader
Deslizadores lineales	Curva ajustable mediante comando Linefader Curve
Interfaz USB	2 puertos USB-B para ordenador, hub USB-A para periféricos
Contador BPM	Automático y manual (Tap), para canales y efectos
Respuesta de frecuencia	20 Hz - 20 kHz (+2/-3 dB)
Mantenimiento	Limpiar con un paño ligeramente húmedo sin disolventes; no hay piezas internas que requieran mantenimiento
Seguridad	No exponer a la humedad; desconectar antes de limpiar; usar sobre superficie estable
Piezas de repuesto y reparabilidad	Crossfader y deslizadores reemplazables; mantenimiento por personal calificado
Información general	Garantía: no cubierta en caso de modificación; respetar las directivas CE

Preguntas frecuentes - RMX95 Reloop

¿Cómo conectar tocadiscos de vinilo a la RMX-95?

Conecte sus tocadiscos a las entradas Phono de los canales 2 y 3. Utilice los terminales de tierra (GND) para evitar zumbidos.

¿Cómo usar los efectos integrados?

Gire el BeatFX Encoder para seleccionar un efecto, presione para activarlo, luego seleccione el canal objetivo con el selector FX Channel. Ajuste el nivel con el botón Level/Depth y active el efecto con la tecla FX On/Off.

¿Cómo ajustar el crossfader para el scratching?

Use el botón Crossfader Curve: gire a la izquierda para una curva más pronunciada (ideal para scratching), a la derecha para una curva más suave. Asigne los canales con el selector de asignación.

¿Cómo conectar la RMX-95 a un ordenador para DVS?

Conecte el ordenador a través de uno de los puertos USB-B. Las fuentes de entrada (phono, line) pueden enrutarse al USB mediante el menú USB OUT. Consulte el sitio web de Reloop para conocer los softwares compatibles.

¿Qué hacer si el contador BPM no funciona?

Verifique que la señal sea suficientemente fuerte. Use la función Tap: presione al menos 4 veces la tecla Tap al ritmo. El contador inteligente está optimizado para 80-160 BPM.

¿Cómo actualizar el firmware?

Apague la consola, mantenga presionadas las teclas Crossfader Curve y Linefader Curve, luego enciéndala. Navegue hasta FW UPDT y siga las instrucciones. Use la herramienta Reloop Firmware Updater en PC.

¿Cómo limpiar la consola?

Use un paño ligeramente húmedo, sin disolventes ni productos aerosol. Nunca limpie los deslizadores con productos grasos.

¿Cuál es la función del botón Talkover?

El botón Talkover (activo mediante Mic ON) reduce automáticamente el nivel de los otros canales cuando habla por el micrófono, gracias a la tecnología Active Ducking.

¿Cómo restablecer la configuración de fábrica?

Acceda al menú Setup encendiendo mientras mantiene presionadas las teclas Crossfader y Linefader. Navegue hasta FACT RST y confirme.

¿Puedo usar la salida Booth con altavoces no amplificados?

No, la salida Booth entrega una señal de nivel de línea. Úsela con altavoces amplificados o un amplificador externo.

MANUAL DE USUARIO RMX95 Reloop

Manual de instrucciones

iATENCIÓN!

En aras de su propia seguridad, ilea detenidamente este manual de instrucciones antes de la primera puesta en marcha! Todas las personas relacionadas con el montaje, la puesta en marcha, la operación, el mantenimiento y la reparación de este equipo deben estar correctamente cualificadas y haber leído con atención este manual de instrucciones. Este producto cumple con los requisitos de las directivas europeas y nacionales, se ha comprobado la conformidad y las declaraciones y los documentos correspondientes están en posesión del fabricante.

CE

WARNUNG!

Para evitar incendios o descargas eléctricas, ino sumerja este equipo en agua u otras sustancias líquidas! ¡Nunca abra la carcasa!

¡Conservar para su uso posterior!

www.reloop.com

Reloop

Global Distribution GmbH & Co. KG

Schuckertstr. 28

48153 Muenster / Germany

© 2022

RMX95

DIGITAL CLUB MIXER WITH 24-BIT DUAL INTERFACE

Bedienungsanleitung

Instruction Manual

Mode d'emploi

Manual de instrucciones

Deutsch....04-09

English 10-15

Français....16-21

Español 22-27

En aras de su propia seguridad, ilea detenidamente este manual de instrucciones antes de la primera puesta en marcha! Todas las personas relacionadas con el montaje, la puesta en marcha, la operación, el mantenimiento y la reparación de este equipo deben estar correctamente cualificadas y haber leído con atención este manual de instrucciones. Este producto cumple con los requisitos de las directivas europeas y nacionales, se ha comprobado la conformidad y las declaraciones y los documentos correspondientes están en posesión del fabricante.

Extraiga la Refoop RMX-95 de la caja. Antes de la primera puesta en marcha, compruebe si el equipo presenta daños visibles producidos por el transporte. Si descubre daños en el cable de alimentación o en la carcasa, no ponga en marcha el equipo y contacte con su distribuidor especializado.

INDICACIONES DE SEGURIDAD

¡ATENCIÓN!

Tenga especial cuidado al trabajar con tensiones de red de AC 100 - 240 V, 50/60Hz. Con estas tensiones, ipodría sufrir una descarga eléctrica mortal! Los daños ocasionados por el incumplimiento de este manual de instrucciones anulan el derecho a la garantía. El fabricante no se hace responsable de los daños materiales o personales provocados por el manejo incorrecto del equipo o por el incumplimiento de las indicaciones de seguridad.

¡ADVERTENCIA! Para evitar incendios o descargas eléctricas, ino sumerja este equipo en agua u otras sustancias líquidas! ¡Nunca abra la carcasa!

• Este equipo ha salido de fábrica en perfectas condiciones de funcionamiento. Para conservar el equipo en perfecto estado y garantizar un funcionamiento seguro, el usuario debe respetar las indicaciones de seguridad y de advertencia contenidas en este manual.
• Por razones de seguridad y de licencia (CE) no está permitida la reconstrucción y/o modificación del equipo. La garantía no cubre los daños provocados por las modificaciones manuales realizadas en el equipo.
• En el Interior del equipo no hay ninguna pieza que necesite mantenimiento, a excepción de aquellas piezas que por desgaste deban cambiarse. El mantenimiento debe ser realizado por personal cualificado; de lo contrario, ila garantía queda anulada!
• Los dispositivos de seguridad solo deben reemplazarse por otros dispositivos del mismo tipo, con las mismas características de activación y la misma corriente nominal.
• Asegúrese de conectar la alimentación después de montar el equipo. Conectar el enchufe siempre como último paso. Asegúrese de que el interruptor de alimentación se encuentra en la posición "OFF" al conectar el equipo a la red.
• Utilice siempre y únicamente cables que cumplan con las normativas. Asegúrese de que todos los enchufes y casquillos estén bien fijados y correctamente conectados. En caso de dudas, consulte con su distribuidor.
• Asegúrese de que durante el montaje del producto, el cable de alimentación no se dobla ni sufre daños causados por cantos afilados.
• ¡No permita que el cable de red entre en contacto con otros cables! Tenga extremo cuidado al manejar el cable de red y otras conexiones. ¡Nunca toque estas piezas con las manos mojadas!
• Inserte el cable de alimentación solo en enchufes de tipo "Schuko". Como fuente de tensión solo debe emplearse una toma de corriente adecuada de la red eléctrica pública.
• Desconecte el equipo de la red cuando no lo utilice y antes de los trabajos de limpieza. Nunca toque la superficie de contacto del enchufe y nunca tire de la línea de red.
• Coloque el equipo sobre una superficie horizontal, estable y difícilmente inflamable.
• Evite las vibraciones y cualquier uso violento durante la instalación o la puesta en marcha del equipo.
• Al elegir el lugar de instalación, asegúrese de que el equipo no está expuesto a altas temperaturas, a humedad y/o a polvo. Asegúrese de que no haya cables tirados por el suelo. ¡Estos cables ponen en peligro su seguridad y la de de terceros!
• No coloque en el equipo o en sus inmediaciones recipientes que contengan líquido y puedan volcar con facilidad. En caso de que penetre líquido en el interior del equipo, retire de inmediato el enchufe de la red. Haga que un técnico de servicio cualificado compruebe el equipo antes de volverlo a utilizar. Los daños causados por el derrame de líquidos quedan excluidos de la garantía.
• No utilice el equipo en ambientes con una temperatura muy alta (superior a 35°) o muy baja (inferior a 5°). Proteja el equipo de la luz solar directa y de fuentes de calor como radiadores, hornos, etc. (también durante el transporte en vehículos cerrados). Nunca cubra los ventiladores ni los orificios de ventilación previstos. Asegúrese de que siempre haya suficiente ventilación.
• El equipo no debe ponerse en funcionamiento si se traslada de un lugar frío a otro con altas temperatura. El agua condensada que se forme puede destruir el equipo en ciertas circunstancias. ¡Deje el equipo desconectado hasta que alcance la temperatura ambiente!
• Los reguladores e interruptores nunca deben limpiarse con lubricantes o pulverizando soluciones limpiadoras. Este equipo sólo debe limpiarse con un paño húmedo. No utilice nunca disolventes o bencina de lavado.
• En caso de trasladar el equipo, debe transportarse en el embalaje original.
• Los equipos que funcionan con tensión de red no deben estar al alcance de los niños. Por este motivo tenga especial cuidado cuando haya niños cerca.
• En establecimientos industriales debe prestarse atención a las disposiciones de prevención de accidentes de la asociación profesional industrial.
• En escuelas, instituciones de aprendizaje y talleres de tiempo libre o bricolaje, el funcionamiento del equipo debe estar supervisado por personal capacitado.
• Guarde bien este manual de instrucciones para cuestiones y problemas que puedan surgir posteriormente.

USO CONFORME AL DESTINO PREVISTO

• Este equipo es una mesa de mezclas profesional con la que se pueden regular y reproducir señales de audio. El equipo se conecta entre la fuente de señal y un transformador de sonido de audio o altavoces activos.
• Este producto está aprobado para funcionar con una conexión de corriente alterna de 100 - 240 V, 50/60 Hz a través de un enchufe de alimentación óptima (no suministrado) y fue diseñado exclusivamente para su uso en interiores.
• Si se utiliza el equipo de una manera distinta a la descrita en este manual de instrucciones, podrían producirse daños que anularán la garantía. Además, cualquier otro uso podría resultar peligroso y provocar cortocircuitos, incendios, descargas eléctricas, etc.
• Nunca se debe retirar el número de serie del fabricante; de lo contrario, la garantía queda anulada.

MANTENIMIENTO

• Compruebe regularmente la seguridad técnica del equipo en cuanto a daños del cable de red o de la carcasa, así como el deterioro de las piezas de desgaste y de los reguladores giratorios y deslizantes.
• Si se sospecha que no es posible un funcionamiento seguro, desconecte el equipo y asegúrelo contra una conexión involuntaria. ¡Retire el enchufe de la caja de enchufe!
• Es posible que el equipo ya no funcione de manera segura si presenta daños visibles o que ya ni siquiera funcione después haberlo guardado durante un largo período de tiempo en condiciones desfavorables o después de haberlo transportado de manera Inadecuada.

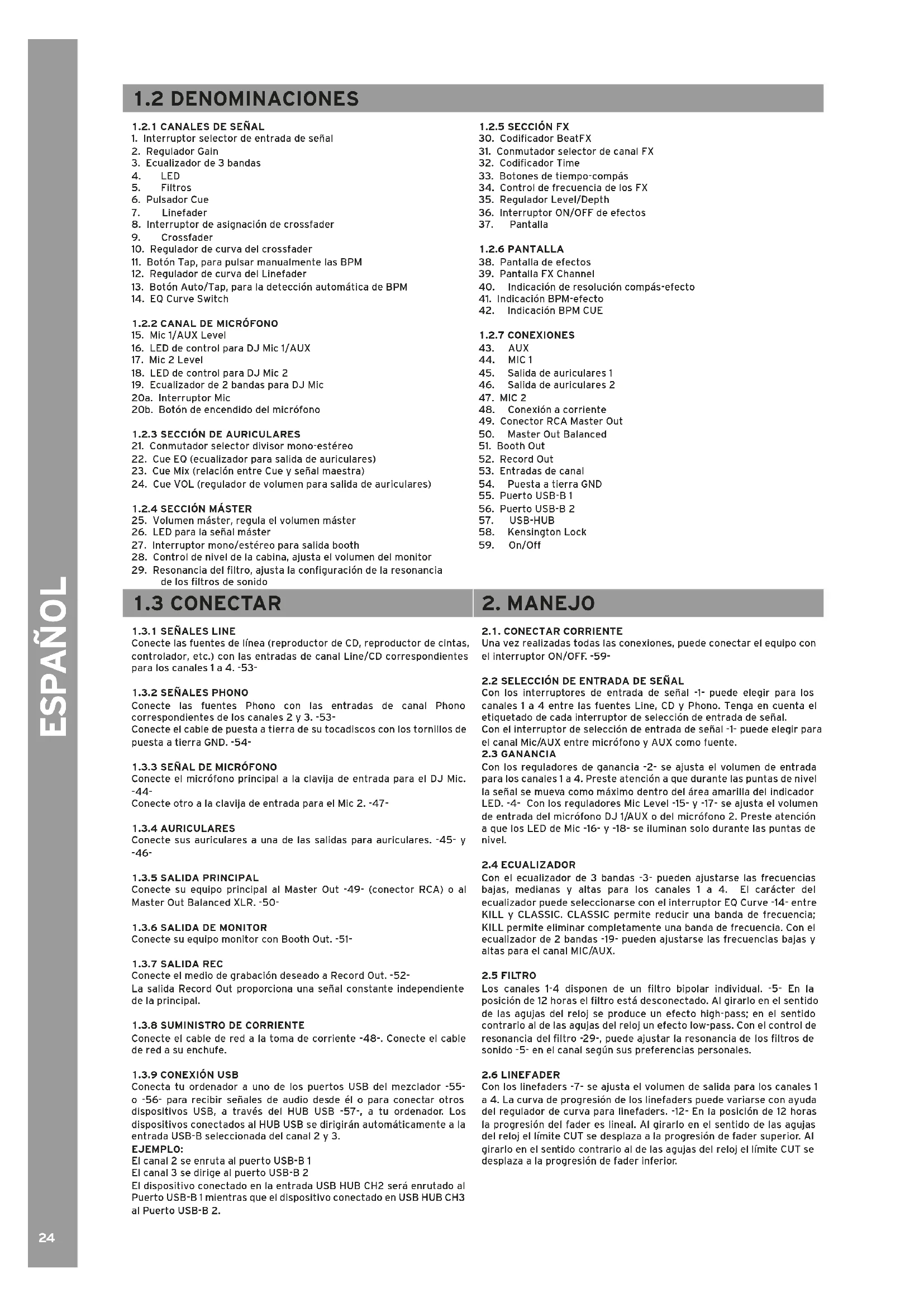

1. Interruptor selector de entrada de señal

2. Regulador Gain

3. Ecualizador de 3 bandas

4. LED

5. Filtros

6. Pulsador Cue

7. Linefader

8. Interruptor de asignación de crossfader

9. Crossfader

10. Regulador de curva del crossfader

11. Botón Tap, para pulsar manualmente las BPM

12. Regulador de curva del Linefader

13. Botón Auto/Tap, para la detección automática de BPM

14. EQ Curve Switch

1.2.2 CANAL DE MICRÓFONO

1. Mic 1/AUX Level

2. LED de control para DJ Mic 1/AUX

3. Mic 2 Level

4. LED de control para DJ Mic 2

5. Ecualizador de 2 bandas para DJ Mic

20a. Interruptor Mic

20b. Botón de encendido del micrófono

1.2.3 SECCIÓN DE AURICULARES

1. Conmutador selector divisor mono-estéreo

2. Cue EQ (ecualizador para salida de auriculares)

3. Cue Mix (relación entre Cue y señal maestra)

4. Cue VOL (regulador de volumen para salida de auriculares)

1.2.4 SECCIÓN MÁSTER

1. Volumen máster, regula el volumen máster

2. LED para la señal máster

3. Interruptor mono/estéreo para salida booth

4. Control de nivel de la cabina, ajusta el volumen del monitor

5. Resonancia del filtro, ajusta la configuración de la resonancia de los filtros de sonido

1.2.5 SECCIÓN FX

1. Codificador BeatFX

2. Conmutador selector de canal FX

3. Codificador Time

4. Botones de tiempo-compás

5. Control de frecuencia de los FX

6. Regulador Level/Depth

7. Interruptor ON/OFF de efectos

8. Pantalla

1.2.6 PANTALLA

1. Pantalla de efectos

2. Pantalla FX Channel

3. Indicación de resolución compás-efecto

4. Indicación BPM-efecto

5. Indicación BPM CUE

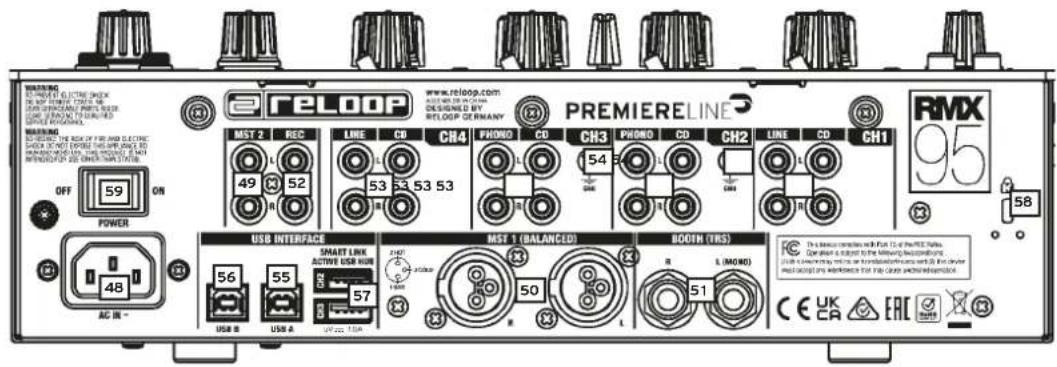

1.2.7 CONEXIONES

1. AUX

2. MIC 1

3. Salida de auriculares 1

4. Salida de auriculares 2

5. MIC 2

6. Conexión a corriente

7. Conector RCA Master Out

8. Master Out Balanced

9. Booth Out

10. Record Out

11. Entradas de canal

12. Puesta a tierra GND

13. Puerto USB-B 1

14. Puerto USB-B 2

15. USB-HUB

16. Kensington Lock

17. On/Off

1.3 CONECTAR

1.3.1 SEÑALES LINE

Conecte las fuentes de línea (reproductor de CD, reproductor de cintas, controlador, etc.) con las entradas de canal Line/CD correspondientes para los canales 1 a 4. -53-

1.3.2 SEÑALES PHONO

Conecte las fuentes Phono con las entradas de canal Phono correspondientes de los canales 2 y 3. -53-

Conecte el cable de puesta a tierra de su tocadiscos con los tornillos de puesta a tierra GND. -54-

1.3.3 SEÑAL DE MICRÓFONO

Conecte el micrófono principal a la clavija de entrada para el DJ Mic. -44-

Conecte otro a la clavija de entrada para el Mic 2. -47-

1.3.4 AURICULARES

Conecte sus auriculares a una de las salidas para auriculares. -45- y -46-

1.3.5 SALIDA PRINCIPAL

Conecte su equipo principal al Master Out -49- (conector RCA) o al Master Out Balanced XLR. -50-

1.3.6 SALIDA DE MONITOR

Conecte su equipo monitor con Booth Out. -51-

1.3.7 SALIDA REC

Conecte el medio de grabación deseado a Record Out. -52-

La salida Record Out proporciona una señal constante independiente de la principal.

1.3.8 SUMINISTRO DE CORRIENTE

Conecte el cable de red a la toma de corriente -48-. Conecte el cable de red a su enchufe.

1.3.9 CONEXIÓN USB

Conecta tu ordenador a uno de los puertos USB del mezclador -55-o -56- para recibir señales de audio desde él o para conectar otros dispositivos USB, a través del HUB USB -57-, a tu ordenador. Los dispositivos conectados al HUB USB se dirigirán automáticamente a la entrada USB-B seleccionada del canal 2 y 3.

EJEMPLO:

El canal 2 se enruta al puerto USB-B 1

El canal 3 se dirige al puerto USB-B 2

El dispositivo conectado en la entrada USB HUB CH2 será enrutado al Puerto USB-B 1 mientras que el dispositivo conectado en USB HUB CH3 al Puerto USB-B 2.

2. MANEJO

2.1. CONECTAR CORRIENTE

Una vez realizadas todas las conexiones, puede conectar el equipo con el interruptor ON/OFF. -59-

2.2 SELECCIÓN DE ENTRADA DE SEÑAL

Con los interruptores de entrada de señal -1- puede elegir para los canales 1 a 4 entre las fuentes Line, CD y Phono. Tenga en cuenta el etiquetado de cada interruptor de selección de entrada de señal.

Con el interruptor de selección de entrada de señal -1- puede elegir para el canal Mic/AUX entre micrófono y AUX como fuente.

2.3 GANANCIA

Con los reguladores de ganancia -2- se ajusta el volumen de entrada para los canales 1 a 4. Preste atención a que durante las puntas de nivel la señal se mueva como máximo dentro del área amarilla del indicador LED. -4- Con los reguladores Mic Level -15- y -17- se ajusta el volumen de entrada del micrófono DJ 1/AUX o del micrófono 2. Preste atención a que los LED de Mic -16- y -18- se iluminan solo durante las puntas de nivel.

2.4 ECUALIZADOR

Con el ecualizador de 3 bandas -3- pueden ajustarse las frecuencias bajas, medianas y altas para los canales 1 a 4. El carácter del ecualizador puede seleccionarse con el interruptor EQ Curve -14- entre KILL y CLASSIC. CLASSIC permite reducir una banda de frecuencia; KILL permite eliminar completamente una banda de frecuencia. Con el ecualizador de 2 bandas -19- pueden ajustarse las frecuencias bajas y altas para el canal MIC/AUX.

2.5 FILTRO

Los canales 1-4 disponen de un filtro bipolar individual. -5- En la posición de 12 horas el filtro está desconectado. Al girarlo en el sentido de las agujas del reloj se produce un efecto high-pass; en el sentido contrario al de las agujas del reloj un efecto low-pass. Con el control de resonancia del filtro -29-, puede ajustar la resonancia de los filtros de sonido -5- en el canal según sus preferencias personales.

2.6 LINEFADER

Con los linefaders -7- se ajusta el volumen de salida para los canales 1 a 4. La curva de progresión de los linefaders puede variarse con ayuda del regulador de curva para linefaders. -12- En la posición de 12 horas la progresión del fader es lineal. Al girarlo en el sentido de las agujas del reloj el límite CUT se desplaza a la progresión de fader superior. Al girarlo en el sentido contrario al de las agujas del reloj el límite CUT se desplaza a la progresión de fader inferior.

2.7 CROSSFADER

Con el crossfader -9- se pasa del canal crossfader izquierdo y el derecho. La curva de progresión del crossfader puede ajustarse mediante el regulador de curva del crossfader -10-. Al girarlo en el sentido contrario al de las agujas del reloj el crossfader se hace „estridente“, bueno por tanto para rayar y cortar. Al girarlo en el sentido de las agujas del reloj se hace „suave“, adecuado para mezclas largas. Con el interruptor de asignación de crossfader -8- puede asignar los canales 1-4 a los dos lados del crossfader A&B.

iAVISO! En la posición THRU el canal correspondiente no tiene asignado ningún lado del crossfader.

2.8 DJ MIC

Con el interruptor Mic -20- activa el micrófono y, en caso necesario, el efecto talkover, esto es, la supresión del resto de canales mediante la señal de micrófono (Active Ducking Technology). En la posición OFF el canal está desconectado. ON activa la señal del micrófono; TALKOVER activa la función talkover (Active Ducking Technology). En el punto ,Setup Utility 5.2.4 TALKOVER" encontrará más información y posibilidades de ajuste.

2.9 ESCUCHA PREVIA

Con las teclas Cue -6- selecciona el canal o los canales de entrada de los que quiere hacer una escucha previa a través de los auriculares.

Con el Cue Mix -23- puede superponer entre el canal/los canales seleccionados con los interruptores Cue y la señal principal; en la posición „CUE“ escuchará únicamente los canales de escucha previa seleccionados con los interruptores Cue; en la posición „MASTER“ escuchará únicamente la señal principal.

Puede mezclar de forma continua las señales. De esta forma podrá simular previamente una mezcla en los auriculares. Con el regulador de volumen para la salida de auriculares -24- ajusta el nivel de volumen de los auriculares. Con el ecualizador para la salida de auriculares -22- puede regular de forma continua el sonido en la señal de los auriculares, en la posición „LOW“ la señal tiene más bajos, en la posición „HIGH“ más altos. Con el interruptor Mono/Estéreo -21- puede seleccionar el modo de reproducción del canal de auriculares.

2.10 SECCIÓN MÁSTER

Utilice el control máster -25- para ajustar el volumen de salida máster. Asegúrate de que el LED de la señal master -26- sólo esté activo en la zona amarilla. Con el control Booth -28- puedes ajustar el volumen de salida para la salida Booth. Con el conmutador mono/estéreo -27- se selecciona el modo de salida de la Booth.

3. UNIDAD DE EFECTOS:

3.1 RESUMEN

La RMX-95 dispone de los siguientes efectos DSP en calidad de estudio: Echo, Reverb, Flanger, Phaser, Vinyl Brake, Loop Roll, Noise, Pitch Shift, Delay, Ping Pong Delay, Tap Delay, Bit Crusher and Transformer En la pantalla -37- se muestra más información y parámetros.

3.2 SELECCIÓN DE EFECTOS, ROUTING

La selección y el routing de un efecto se realizan siempre según el mismo principio. En la pantalla de efectos -38- se muestran los nombres de los efectos. Girando el codificador BeatFX -30- se seleccionan los efectos. Cuando el nombre del efecto parpadea significa que se ha seleccionado el efecto correspondiente pero que todavía no está activo. Al presionar el codificador BeatFX -80- se activa el efecto seleccionado en ese momento.

El nombre del efecto activo se mostrará entonces sin parpadear en la pantalla de efectos. -38-. Pulsando el conmutador FX Channel -31- puede asignarse entonces el efecto activo a un canal cualquiera (1, 2, 3, 4, Mic, XFA, XFB, máster). La pantalla FX Channel -39- muestra el canal seleccionado con un icono de borde rojo. Cuando haya activado el efecto deseado y le hayan asignado el canal deseado, puede conectar o desconectar la unidad de efectos mediante la tecla Efecto On/Off -36-. Si la unidad de efectos está conectada, la tecla está iluminada en amarillo. Ahora puede mezclar el efecto con el regulador Level/Depth -35- en la señal original. Algunos parámetros de efectos pueden manipularse con los botones de codificador TIME -32- o los botones de tiempo-compás -33-. Si se pulsa un botón de tiempo-compás, este se iluminará. Si el parámetro de tiempo no se corresponde con la duración de los compases, las dos duraciones de compás entre las que está el valor parpadean. El valor ajustado mediante el codificador Time -32- o mediante los botones de tiempo-compás -33- se muestra en la pantalla Time/Length en los efectos basados en el tempo como compás/milsegundos. Primero se ve la posición de los botones de tiempo-compás como un gráfico encima de los valores. Si se manipula un valor ajustado mediante el botón de tiempo-compás con el codificador Time, la posición de los botones de tiempo-compás sigue al valor actual. Consulte los detalles en la descripción de los efectos individuales.

3.3 EFFECTOS

3.3.1 ECHO

El efecto echo consiste en la multiplicación retardada de la señal inicial, la cual que se mezcla con la señal original. Level Depth Regula la relación entre la señal con efecto y la señal original. Se muestra en la pantalla de efectos -38- como dry & wet. Un 0 % significa que no hay ningún efecto. Un 100 % significa un ajuste del efecto máximo. Codificador Time Regula de forma continua el retardo temporal en milisegundos. Con el codificador Time pulsado en pasos de 50 milisegundos. (2 ms - 4000 ms). Botones de tiempo-compás Regulan de forma continua el retardo temporal. 1-4; 1-2; 3-4; 1-1; 2-1; 4-1.

3.3.2 REVERB

El efecto reverb o reverberación consiste en la permanencia del sonido. La señal original parece alejarse del oyente. Level Depth Regula la relación entre la señal con efecto y la señal original. Se muestra en la pantalla de efectos -38- como dry & wet. Un 0 % significa que no hay ningún efecto.

Un 100 % significa un ajuste del efecto máximo. Codificador Time Regula de forma continua el retardo temporal o el tamaño del espacio virtual en pasos de 1. Con el codificador Time pulsado en pasos de 10. (1-100). Botones de tiempo-compás Regulan gradualmente el retardo temporal o el tamaño del espacio virtual. 1; 10; 25; 50; 75; 90; 100.

3.3.3 FLANGER

El flanger es un efecto clásico de DJ. La señal de entrada se duplica primero en dos ondas sonoras que se añaden desfasadas a un nivel de mezclado. Level Depth Regula la relación entre la señal con efecto y la señal sin procesar. Se muestra en la pantalla de efectos -38- como dry & wet. Un 0 % significa que no hay ningún efecto. Un 100 % significa un ajuste del efecto máximo. Codificador Time Regula de forma continua el retardo temporal de un paso en milisegundos. Con el codificador Time en 10 milisegundos. (10 ms - 32000 ms) Botones de tiempo-compás Regulan de forma continua el retardo temporal de un paso. 1-1; 2-1; 4-1; 8-1; 16-1.

3.3.4 PHASER

El efecto Phaser combina la señal original con una copia que está ligeramente desfasada con la original. Esto significa que las amplitudes de las dos señales alcanzan sus puntos más altos y más bajos en momentos ligeramente diferentes.

3.3.5 VINYL BRAKE

Emula un sonido de efecto de parada de vinilo. La duración del efecto se puede ajustar con el mando Level Depth.

3.3.6 LOOP ROLL

El efecto loop roll repite la señal original con la duración seleccionada y la mezcla con la señal inicial. Level Depth Regula la relación entre la señal con efecto y la señal original. Se muestra en la pantalla de efectos -38- como dry & wet. Un 0 % significa que no hay ningún efecto. Un 100 % significa un ajuste del efecto máximo. Codificador Time Regula de forma continua el tamaño del loop en 1 milisegundo. Con el codificador Time en 50 milisegundos. Botones de tiempo-compás Regular gradualmente el tamaño del loop. 1-8; 1-4; 1-2; 1-1; 2-1; 4-1.

3.3.7 NOISE

La „incorporación“ de un noise/ruido es un efecto popular para marcar determinados puntos de una pista. El noise de la RMX-95 puede modularse además mediante LFO para crear efectos rítmicos. Level Depth Regula el „color“ del noise. Codificador Time Regula de forma continua la velocidad de la LFO en 1 milisegundo. Con el codificador Time en 50 milisegundos. Botones de tiempo-compás Regulan gradualmente la velocidad de la LFO. Pulsando la tecla 1-4 se desactiva la LFO.

3.3.8 PITCH SHIFT

El efecto pitch shift manipula la altura del tono de la señal original. Level Depth No activo. El efecto trabaja siempre con 100 %. Codificador Time Regula de forma continua el pitch. Los giros en el sentido de las agujas del reloj hacen sonar la señal más alta; los giros en el sentido contrario al de las agujas del reloj hacen que la señal suene más baja. Si se preslona en codificador Time, el efecto se restaura. Botones de tiempo-compás Regulan gradualmente el pitch. La tecla 1-1 significa que no hay pitch. Las teclas con valores superiores hacen sonar la señal más alta; las teclas con valores menores hacen que la señal suene más baja.

3.3.9 DELAY

El efecto delay consiste en la copia retardada de la señal inicial, la cual que se mezcla con la señal original. Level Depth Regula la relación entre la señal con efecto y la señal original. Se muestra en la pantalla de efectos -38- como dry & wet. Un 0 % significa que no hay ningún efecto. Un 100 % significa un ajuste del efecto máximo. Codificador Time Regula de forma continua el retardo temporal en milisegundos. Con el codificador Time en 50 milisegundos. (2 ms - 4000 ms) Botones de tiempo-compás Regulan de forma continua el retardo temporal. 1-4; 1-2; 3-4; 1-1; 2-1; 4-1.

3.3.10 PING PONG

Un Ping Pong Delay es un retardo de retroalimentación estéreo en el que el retardo rebota entre los canales izquierdo y derecho.

3.3.11 TAPE DELAY

Tape delay es un efecto carismático basado en los primeros equipos de efectos de delay que todavía trabajaban con bandas de bucle sin fin. Level Depth Regula la relación entre la señal con efecto y la señal original. Se muestra en la pantalla de efectos -38- como dry & wet. Un 0 % significa que no hay ningún efecto. Un 100 % significa un ajuste del efecto máximo. Codificador Time Regula de forma continua la altura del tono de la señal repetida de 2 ms - 4000 ms. Botones de tiempo-compás Regula gradualmente la altura del tono de la señal repetida. -100 a +100

3.3.12 BIT CRUSHER

El efecto bit crusher reduce la calidad de la señal original, lo que produce un sonido „crispy oldschool”. Level Depth Regula la relación entre la señal con efecto y la señal original. Se muestra en la pantalla de efectos -38- como dry & wet. Un 0% significa que no hay ningún efecto. Un 100% significa un ajuste del efecto máximo. Codificador Time Reduce de forma continua la calidad de -100 a +100. Botones de tiempo-compás Reduce gradualmente la calidad de -100 a +100. 100; 50; 10; -10; -50; -100.

3.3.13 TRANSFORMER

El transformador debilita y aumenta la señal rítmicamente. Level Depth Regula la relación entre la señal con efecto y la señal original. Se muestra en la pantalla de efectos -38- como dry & wet. Un 0 % significa que no hay ningún efecto. Un 100 % significa un ajuste del efecto máximo. Codificador Time Regula de forma continua en milisegundos el retardo temporal entre el aumento de entrada y la debilitación de salida. Con el codificador Time en 50 milisegundos. (100 ms - 16000 ms) Botones de tiempo-compás Regulas de forma continua los intervalos entre el aumento de entrada y la debilitación de salida. 1-8; 1-4; 1-2; 1-1; 2-1; 4-1.

3.4 FX FREQUENCY

Selecciona el rango de frecuencias para aplicar el efecto. En la posición central, se utiliza todo el rango.

4. BEATCOUNTER

4.1 CUE BEATCOUNTER

La RMX-95 está equipada con dos beatcounters independientes. El beatcounter 1 determina el tempo del canal en el que la tecla Cue -6-está activa. El tempo calculado se muestra en la pantalla Cue BPM -42-. El número parpadea mientras el beatcounter determina las pulsaciones por minuto o cuando hay una señal demasiado baja, esta no es contable o no existe señal.

4.2 CHANNEL/FX BEATCOUNTER

Pulse la tecla Tap -34- al menos 4 veces al ritmo de la música. Con la tecla de efectos On/Off activa se determina ahora el tempo del canal seleccionado con el interruptor FX Channel -31-.

Consejo: Observe si la tecla de efectos On/Off está encendida o apagada y ponga el interruptor de efectos On/Off en caso necesario completamente a la izquierda cuando solo quiera utilizar el beatcounter. En ambos casos, el tempo calculado se muestra en el Indicador BPM Channel/FX -41- y sirve como base para calcular el tiempo de los efectos basados en tempo. El número parpadea mientras el beatcounter determina las pulsaciones por minuto o cuando hay una señal demasiado baja, esta no es contable o no existe señal.

iAVISO!

La RMX-95 dispone de un beatcounter Intelligente optimizado para tempos entre 80 BPM y 160 BPM. Si el beatcounter detecta un tempo por debajo de 80 BPM, p. ej. 70 BPM, lo interpreta entonces como la velocidad doble, esto es 140 BPM. De forma inversa, los tempos por enclima de 160 BPM se detectan con la mitad de velocidad, p. ej. 180 BPM como 90 BPM. Cuando existe una estructura de ritmo continua o los ritmos destacan por su debilidad del resto de la pista como para poder ser identificados como elemento de ritmo, el tempo no se puede determinar automáticamente. En este caso debe emplearse el beatcounter manual mediante la tecla Tap.

5. HERRAMIENTA DE CONFIGURACIÓN

5.1 MENÚS

El menú de configuración le permite adaptar la configuración básica del sistema a sus necesidades individuales. Para acceder al menú de configuración, pulse y mantenga pulsadas en estado desconectado las teclas Crossfader start -11- y Linefader start -13- y conecte después el equipo. En la pantalla de efectos -38- aparece MÁSTER. Girando el codificador Beat FX -30- accederá a las diferentes opciones del menú. Cuando haya encontrado la opción de menú que busca, pulsando una vez el codificador Beat FX puede manipular la opción de menú deseada girando el codificador Beat FX.

5.2 OPCIONES DE MENÚ

5.2.1 MÁSTER

Seleccione entre estéreo o mono. Si su equipo solo está conectado en mono, se recomienda activar Mono para garantizar que en todos los altavoces se emite la misma señal.

5.2.2 LIMITADOR

El limitador reduce la señal de salida. Seleccione entre una reducción de 0dB, -3dB, -6dB, -12dB. Para evitar sobrepasar un volumen preestablecido (p. ej. por ley), es práctico limitar la salida máxima de forma previa.

5.2.3 USB OUT

Puedes enviar varias señales de entrada desde el mezclador a tu ordenador a través de las conexiones USB -55- y -56-. Coloca los respectivos interruptores de entrada en la posición USB A o USB B.

• TURNTABLES: Platos

• CDJs: Reproductores de CD

- Personalizado: Según el ajuste en el menú de firmware USB OUT, también puede utilizar diferentes fuentes DVS (TURNTABLES y CDJs).

USB IN (salida del mezclador)

• 1+2: Fuente de entrada DVS Deck 1
• 3+4: DVS Input Source Deck 2
• 5+6: DVS Input Source Deck 3
• 7+8: DVS Input Source Deck 4
• 9+10: Grabación maestra (mezcla)

NOTA: Las fuentes de entrada se pueden seleccionar en el menú del firmware.

NOTA: Por favor, visita https://www.reloop.com/faqs/ para saber qué software de DJ es adecuado para el uso de DVS con el RMX-95.

5.2.4 AUX GAIN COMPENSATION

Puede aumentar el nivel de la entrada Aux para reproducir con mayor volumen las señales provenientes de dispositivos débiles (p.ej. smartphones).

5.2.5 PAN / BALANCE

Ajuste el balance izquierdo/derecho de la salida de sonido maestro.

5.2.6 CUE SET

Solo: Solo se puede seleccionar un canal como fuente Cue. La ventaja de esta variante es que al camblar solo tendrá que pulsar una tecla. Mix: Pueden seleccionarse varios canales simultáneamente como fuente Cue.

Establece la fuerza con la que se contienen las señales a través de la señales de micrófono. -6dB, -12dB, -18dB, -24dB

5.2.8 ISO XOVR (ISOLATER CROSSOVER)

Adapte a sus necesidades las frecuencias Crossover de bajos y altos del EQ.

ON: La señal de micrófono se emite también por la salida booth. OFF: La señal de micrófono no se emite por el booth. El ajuste OFF puede prevenir en caso necesario acoplamientos.

5.2.10 MIC LOW CUT

Con esta función activada, se filtran las frecue

Mediante esta función puede dirigirse una señal individual a través de la salida booth.

5.2.12 MIDI

La mesa de mezclas también puede enviar señales MIDI. Puede activar o desactivar la función MIDI. Consulte los comandos MIDI en el diagrama MIDI mostrado más abajo.

5.2.13 EQ CONTROL

Activa o desactiva la función de hardware de los mandos del ecualizador. Si está desactivada, los mandos sólo envían MIDI.

5.2.14 LED CHECK

Se activan todos los LED para revisarlos.

5.2.15 FACT RST (FACTORY RESET)

Si ha accionado accidentalmente un ajuste que no puede volver a restaurar, pueden volver a restaurarse los ajustes de fábrica.

5.2.16 FW UPDT (FIRMWARE UPDATE)

Para realizar una actualización de firmware, conecte la RMX-60 Digital mediante el puerto USB -58- a un ordenador. Asegúrese de que su RMX-60 Digital está equipada con el interruptor ON/OFF -57-. Active el modo de actualización del firmware manteniendo pulsado el interruptor Linefader-Start -11- y el interruptor Crossfader-Start -13- mientras enciende el equipo con el interruptor ON/OFF -57-.

Consulte regularmente www.reloop.com para saber si hay disponible alguna actualización del firmware para RMX-60 Digital. Asegúrese de que el firmware cargado es compatible con su equipo.

1. Descargue de la página de Reloop RMX-60 Digital el paquete de actualización correspondiente y ábralo.
2. Abra el programa "ReloopFirmwareUpdateApp.jar".
3. Seleccione el nuevo archivo del firmware haciendo clic en "Open File" y en el archivo *.bin adjunto en el paquete.
4. Haga clic en "Start >". La actualización se inicia ahora.
5. Si la actualización se realiza correctamente, apague la Reloop RMX-60 Digital.

Si tiene dudas, haga que su distribuidor especializado realice la actualización.

5.2.16 ABOUT

Muestra la versión del firmware actual.

5.2.17 EXIT

La mesa de mezclas se reinicia.

Reloop Firmware Updater

RELOOP® www.reloop.com

Reloop Firmware Updater

Respuesta de frecuencia: 20 Hz - 20 kHz +2/-3dB

Entradas: 7x Line RCA 2x Phono RCA

1x Mic XLR/Jack combinado

. 1x Mic Jack 6,3mm (TRS)

2x puerto USB

Master XLR (balanceada)

Master RCA (no balanceada)

Booth Jack (TRS) (balanceada)

Rec RCA (no balanceada)

x auriculares Jack 6,3mm

1x auriculares Jack 3,5 mm

Rango de ecualizador Classic con 70 Hz, 1 kHz, 13 kHz: -26 dB/+9 dB

Rango de ecualizador Isolator con 70 Hz, 1 kHz, 13 kHz: ..... -90 dB (total kIII)/+9 dB

Rango de ecualizador Mic con 100 Hz, 10 kHz: -12 dB/+ 12dB

Ecualizador auriculares at 100 Hz, 10 kHz: -29dB

Fuente de alimentación: AC100\~240V, 50/60Hz

Consumo de energía: 29 WATTS

Dimensiones: 322 x 107,5 x 387 mm

Peso: 6,85 kg

Accesorios: manual de usuario

cable de alimentación de CA

cable USB

Reloop

www.reloop.com

Reloop Distribution

Global Distribution GmbH & Co. KG

Schuckertstrasse 28

48153 Muenster / Germany

Fax: [phone]

Sujeto a modificaciones.

Ilustraciones similares a las del producto original.

Salvo error de imprenta.

www.reloop.com

Reloop Distribution

Global Distribution GmbH & Co. KG, Schuckertstrasse 28, 48153 Muenster / Germany

Fax: [phone]

Reservado el derecho para realizar modificaciones técnicas.

Todas las imágenes son similares.

No se asumirá la responsabilidad por errores de impresión.
