MANUAL DE USUARIO ME 3030B Gigahertz Solutions

Para realizar la tarea verdaderamente decisiva, la cual es la identificación de los orígenes de campos, la medición respecto a tierra es mucho más adecuada, y es entonces el modo de medición recomendado al uso privado. Informaciones adicionales sobre la medición libre de potencial se pueden encontrar en nuestro sitio web. Valores límites recomendados para los campos alternos eléctricos: menos que 10 V/m, idealmente menos que 1 V/m (con 50/60 Hz, y con medición referente a tierra). Para mediciones libre de potencial: menos que 1.5 o bien 0.3 V/m)

Instrucciones para la medición de campos alternos magnéticos: Activar el medidor y ajustarlo a "M" (en caso del ME 3840, ajustar el filtro de frecuencia a "50 Hz"). No es necesario poner el

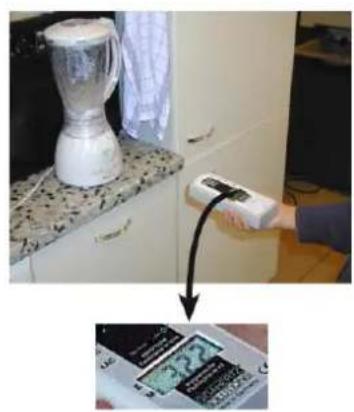

Intensidad de campo resultante total = Raíz de (x² + y² + z²). Una calculación simplificada es posible si se determina la posición / dirección de los valores máximos como descrito en el próximo capítulo referente al campo magnético. Esta fórmula también vale para la calculación de los campos magnéticos “3D”.Made in Germany © Gigahertz Solutions GmbH 23 medidor a tierra, no es necesario tenerlo cerca del cuerpo y la presencia de personas no influenciará las mediciones. Por favor, siga el procedimiento a continuación: - Entrar en el cuarto a investigar con la cama o el puesto de trabajo como enfoque. - No es necesario ondear el medidor en todas direcciones, pero es importante examinar las tres dimensiones según las fotos abajo. - En la práctica normalmente es suficiente rotar el medidor casi de la muñeca hasta que se encuentre la posición con el valor máximo (ver la última foto). En esta posición el aparato indica la llamada densidad de captación magnética “resultante”.

¡Ojo!: - Los movimientos rápidos pueden causar indicaciones de “campos alternos seudos” absurdos en la pantalla que no tienen nada que ver con la situación real. - La pantalla necesita aproximadamente 2 segundos para ajustarse a cada nueva posición. Valores límites recomendados para los campos magnéticos: menos que 200 nT, idealmente menos que 20 nT (Densidad de captación magnética con 50/60 Hz). (Conversión nT a mG (Milligauss): 200 nT = 2 mG) = ¡Densidad de captación magnética resultante!Made in Germany 24 © Gigahertz Solutions GmbH ME 3840B solo: Análisis de frecuencia Un campo alterno no se define exclusivamente por su intensidad pero también por la frecuencia con la que se cambia su polaridad. El ME 3840B puede diferenciar las siguientes frecuencias y bandas de frecuencia conocidas.

1) 5 Hz hasta 100 kHz

Para la evaluación rápida de la contaminación total.

Frecuencia de líneas ferroviarias en Alemania, Francia, Noruega, Austria, Suecia y Suiza.

3) 50 Hz hasta 100 kHz

Frecuencia de la corriente con ondas armónicas

4) 2 kHz hasta 100 kHz

Ondas armónicas artificiales excediendo un valor de 2 kHz (por ejemplo de fuentes de alimentación conmutables, de bombillas económicas, de aparatos electrónicos). Ampliamente equivale a la banda 2 de las directivas TCO. Para esta banda de frecuencias la biología de construcción recomienda valores preventivos reducidos por un factor de 10.

Baterías, Auto-Power-Off, Low batt. El medidor funciona con bloques de baterías de 9 V. El compartimento de baterías se encuentra en el dorso en la parte inferior del aparato. El medidor se desactiva automáticamente después de un tiempo de funcionamiento de aproximadamente 40 minutos para proteger la capacidad de la batería. Si la pantalla indica “Low. Batt.”, el aparato ya se desactiva después de aproximadamente 3 minutos. En este caso no se puede garantizar una medición fiable.Made in Germany © Gigahertz Solutions GmbH 25 Medidas para una reducción de la contaminación Si es posible: ¡Alejarse del origen del campo! “Conectar con fases correctas” Con este fin, ajustar el medidor a "E" y ponerlo entre ejem. la veladora y el cabezal. Apagar la luz. Notar o memorizar el valor indicado. Desconectar el enchufe y conectarlo nuevamente después de haberlo volteado 180°. Lógico: Dejar el enchufe en la posición con el campo menor. Este truco funciona mejor si la lámpara tiene el conmutador integrado en el conducto. Utilizar tanto regletas de enchufe blindadas con conmutador bipolar como conducciones de conexión a la red blindadas (¡véase el sitio web!). Instalar un interruptor de red: Este se instala en la caja de fusibles y desconecta el circuito correspondiente automáticamente de la red en cuanto se apague el último consumidor. El circuito así desconectado ya no se encuentra bajo tensión, y por eso ya no puede causar campos eléctricos. Esta medida frecuentemente es la que tiene la mejor proporción entre gastos y beneficios, y por eso es la opción muchas veces tomada como medida de saneamiento por parte de los expertos de la biología de construcción. Los interruptores de red innovadores de Gigahertz Solutions se encuentran en muchas listas de recomendación (véase también www.gigahertz- solutions.de). La cuestión si un interruptor de red sea una inversión razonable en el caso suyo, Ud. lo puede determinar (es recomendable hacerlo entre dos personas): Una persona lee los valores indicados en el medidor sobre la cama donde usualmente se encuentra la cabeza (medidor ajustado a “E”) La otra persona apaga el fusible correspondiente, y en caso de ser necesario también los fusibles de los circuitos inmediatos. Es aconsejable instalar un interruptor de red en los circuitos que muestran una reducción de la contaminación. Informaciones adicionales, así como literatura y contactos a expertos de la biología de construcción pueden encontrarse en nuestro sitio web.Made in Germany © Gigahertz Solutions GmbH, D-90579 Langenzenn
