MANUAL DE USUARIO MK20 Gigahertz Solutions
Le agradecemos y valoramos la confianza depositada en nosotros con la compra de este medidor, el cual le facilita una evaluación calificada de su exposición causada por campos alternos de baja frecuencia eléctricos y magnéticos, conformes tanto a las directivas reconocidas a nivel international de TCO como a las recomendaciones de la biología de construcción.
Además de este manual, es posible informarse mediante nuestro sitio web, donde también ofrecemos videos tutoriales referente al uso profesional de este medidor.
Le rogamos leer este manual atentamente antes de su uso. Comprende informaciones importantes en cuanto al funcionamiento, la seguridad y el mantenimiento del medidor.
Deutsch

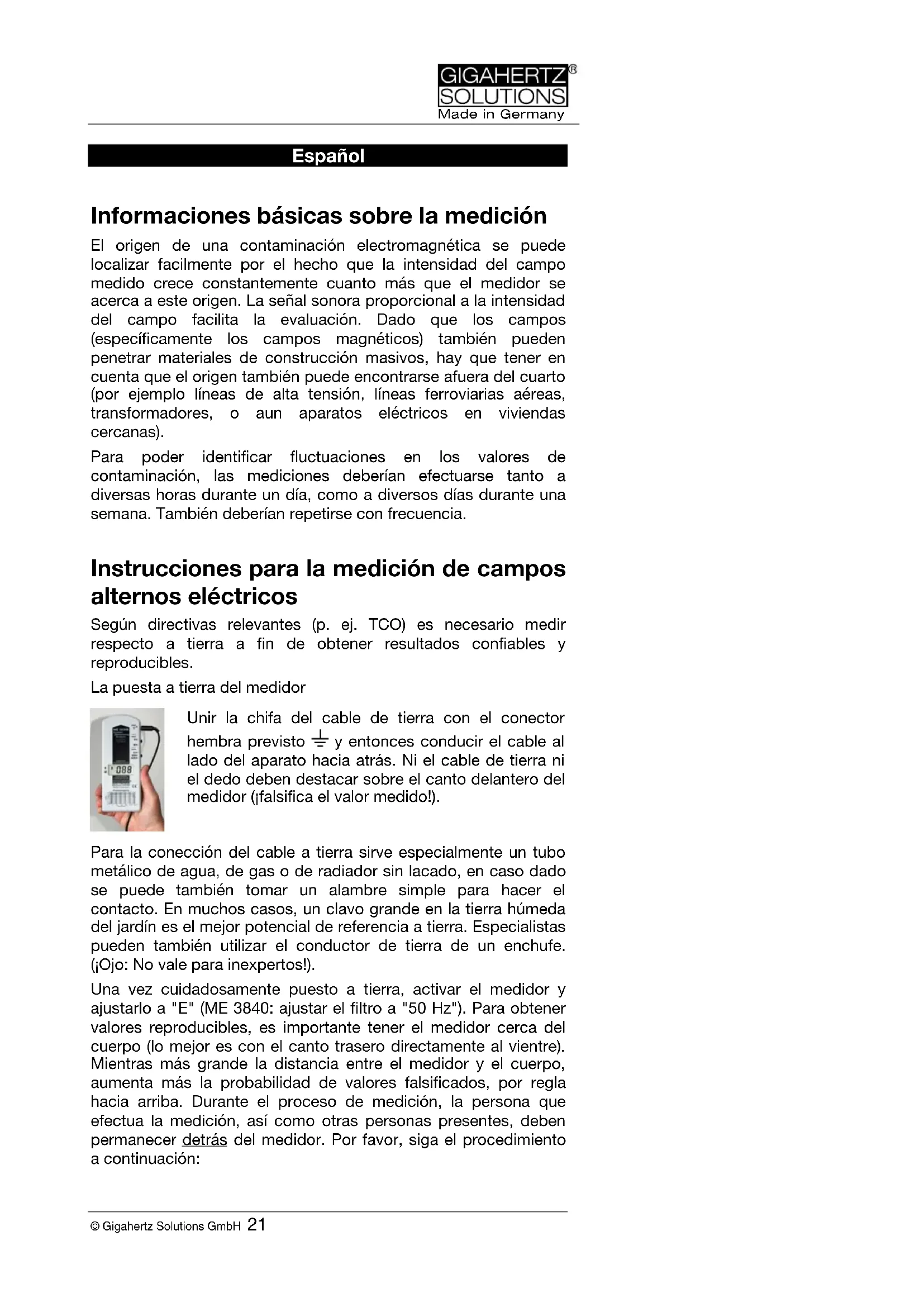

Informaciones básicas sobre la medición
El origen de una contaminación electromagnética se puede localizar facilmente por el hecho que la intensidad del campo medido crece constantemente cuanto más que el medidor se acerca a este origen. La señal sonora proporcional a la intensidad del campo facilita la evaluación. Dado que los campos (especificamente los campos magnéticos) también pueden penetrar materiales de construcción masivos, hay que tener en cuenta que el origen también puede encontrarse afuera del cuarto (por ejemplo líneas de alta tensión, líneas ferroviarias aéreas, transformadores, o aun aparatos eléctricos en viviendas cercanas).
Para poder identificar fluctuaciones en los valores de contaminación, las mediciones deberían efectuarse tanto a diversas horas durante un día, como a diversos días durante una semana. También deberían repetirse con frecuencia.
Instrucciones para la medición de campos alternos eléctricos
Según directivas relevantes (p. ej. TCO) es necesario medir respecto a tierra a fin de obtener resultados confiables y reproducibles.
La puesta a tierra del medidor
Unir la chifa del cable de tierra con el conector hembra previsto 12 y entonces conducir el cable al lado del aparato hacia atrás. Ni el cable de tierra ni el dedo deben destacar sobre el canto delantero del medidor (¡falsifica el valor medido!).
Para la conección del cable a tierra sirve especialmente un tubo metálico de agua, de gas o de radiador sin lacado, en caso dado se puede también tomar un alambre simple para hacer el contacto. En muchos casos, un clavo grande en la tierra húmeda del jardín es el mejor potencial de referencia a tierra. Especialistas pueden también utilizar el conductor de tierra de un enchufe. (¡Ojo: No vale para inexpertos!).
Una vez cuidadosamente puesto a tierra, activar el medidor y ajustarlo a "E" (ME 3840: ajustar el filtro a "50 Hz"). Para obtener valores reproducibles, es importante tener el medidor cerca del cuerpo (lo mejor es con el canto trasero directamente al vientre). Mientras más grande la distancia entre el medidor y el cuerpo, aumenta más la probabilidad de valores falsificados, por regla hacia arriba. Durante el proceso de medición, la persona que efectua la medición, así como otras personas presentes, deben permanecer detrás del medidor. Por favor, siga el procedimiento a continuación:
- Moverse lentamente a través del cuarto, detenerse ocasionalmente y ondear el medidor alrededor de si mismo, o bien hacia arriba y hacia abajo.
- Moverse en la dirección de donde se muestran valores ascendentes para encontrar el origen.
- En sitios que más frecuentan las personas afectadas, por ejemplo en la cama o en el puesto de trabajo, la medición debería efectuarse con cautela en todas las direcciones, porque estos valores son los más relevantes.
- La evaluación debería ejecutarse bajo condiciones reales, o sea, por ejemplo, que durante la medición en la cama se debe activar el radiodespertador y apagar la veladora.
Algunas directivas recomiendan la llamada medición “libre de potencial” de los campos eléctricos, o sea sin haber puesto a tierra el medidor. Para la evaluación de la contaminación total, el método libre de potencial principalmente es muy adecuado. Sin embargo, con el fin de obtener resultados fiables, este modo de medición requiere mucho conocimiento, la utilización de un detentor dieléctrico (p. ej. el PM2 de Gigahertz Solutions), las mediciones efectuadas en todas las tres direcciones XYZ, y la adición vectorial de los resultados ^5 .
Para realizar la tarea verdaderamente decisiva, la cual es la identificación de los orígenes de campos, la medición respecto a tierra es mucho más adecuada, y es entonces el modo de medición recomendado al uso privado. Informaciones adicionales sobre la medición libre de potencial se pueden encontrar en nuestro sitio web.
Valores límites recomendados para los campos alternos eléctricos: menos que 10 V/m, idealmente menos que 1 V/m
(con 50/60 Hz, y con medición referente a tierra).
Para mediciones libre de potencial:
menos que 1.5 o bien 0.3 V/m)
Instrucciones para la medición de campos alternos magnéticos:
Activar el medidor y ajustarlo a "M" (en caso del ME 3840, ajustar el filtro de frecuencia a "50 Hz"). No es necesario poner el
medidor a tierra, no es necesario tenerlo cerca del cuerpo y la presencia de personas no influenciará las mediciones. Por favor, siga el procedimiento a continuación:
- Entrar en el cuarto a investigar con la cama o el puesto de trabajo como enfoque.
- No es necesario ondear el medidor en todas direcciones, pero es importante examinar las tres dimensiones según las fotos abajo.
- En la práctica normalmente es suficiente rotar el medidor casi de la muñeca hasta que se encuentre la posición con el valor máximo (ver la última foto). En esta posición el aparato indica la llamada densidad de captación magnética “resultante”.
¡Ojo!:
- Los movimientos rápidos pueden causar indicaciones de "campos alternos seudos" absurdos en la pantalla que no tienen nada que ver con la situación real.
- La pantalla necesita aproximadamente 2 segundos para ajustarse a cada nueva posición.
Valores límites recomendados para los campos magnéticos: menos que 200 nT, idealmente menos que 20 nT
(Densidad de captación magnética con 50/60 Hz).

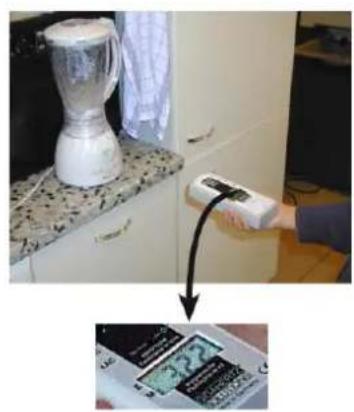

(Conversión nT a mG (Milligauss): 200 nT = 2 mG)
ME 3840B solo: Análisis de frecuencia
Un campo alterno no se define exclusivamente por su intensidad pero también por la frecuencia con la que se cambia su polaridad. El ME 3840B puede diferenciar las siguientes frecuencias y bandas de frecuencia conocidas.
1) 5 Hz hasta 100 kHz
Para la evaluación rápida de la contaminación total.
2) 16.7 Hz
Frecuencia de líneas ferroviarias en Alemania, Francia, Noruega, Austria, Suecia y Suiza.
3) 50 Hz hasta 100 kHz
Frecuencia de la corriente con ondas armónicas
4) 2 kHz hasta 100 kHz
Ondas armónicas artificiales excediendo un valor de 2 kHz (por ejemplo de fuentes de alimentación conmutables, de bombillas económicas, de aparatos electrónicos). Ampliamente equivale a la banda 2 de las directivas TCO. Para esta banda de frecuencias la biología de construcción recomienda valores preventivos reducidos por un factor de 10.
Baterías, Auto-Power-Off, Low batt.
El medidor funciona con bloques de baterías de 9 V. El compartimento de baterías se encuentra en el dorso en la parte inferior del aparato.
El medidor se desactiva automáticamente después de un tiempo de funcionamiento de aproximadamente 40 minutos para proteger la capacidad de la batería.
Si la pantalla indica "Low. Batt.", el aparato ya se desactiva después de aproximadamente 3 minutos. En este caso no se puede garantizar una medición fiable.
Medidas para una reducción de la contaminación
Si es posible: ¡Alejarse del origen del campo!
"Conectar con fases correctas"
Con este fin, ajustar el medidor a "E" y ponerlo entre ejem. la veladora y el cabezal. Apagar la luz. Notar o memorizar el valor indicado. Desconectar el enchufe y conectarlo nuevamente después de haberlo volteado 180°. Lógico: Dejar el enchufe en la posición con el campo menor. Este truco funciona mejor si la lámpara tiene el conmutador integrado en el conducto.
Utilizar tanto regletas de enchufe blindadas con conmutador bipolar como conducciones de conexión a la red blindadas (¡véase el sitio web!).
Instalar un interruptor de red:
Este se instala en la caja de fusibles y desconecta el circuito correspondiente automáticamente de la red en cuanto se apague el último consumidor. El circuito así desconectado ya no se encuentra bajo tensión, y por eso ya no puede causar campos eléctricos. Esta medida frecuentemente es la que tiene la mejor proporción entre gastos y beneficios, y por eso es la opción muchas veces tomada como medida de saneamiento por parte de los expertos de la biología de construcción. Los interruptores de red innovadores de Gigahertz Solutions se encuentran en muchas listas de recomendación (véase también www.gigahertz-solutions.de).
La cuestión si un interruptor de red sea una inversión razonable en el caso suyo, Ud. lo puede determinar (es recomendable hacerlo entre dos personas):
- Una persona lee los valores indicados en el medidor sobre la cama donde usualmente se encuentra la cabeza (medidor ajustado a "E")
- La otra persona apaga el fusible correspondiente, y en caso de ser necesario también los fusibles de los circuitos inmediatos.
- Es aconsejable instalar un interruptor de red en los circuitos que muestran una reducción de la contaminación.
Informaciones adicionales, así como literatura y contactos a expertos de la biología de construcción pueden encontrarse en nuestro sitio web.
Le agradecemos y valoramos la confianza depositada en nosotros con la compra de este medidor, el cual le facilita una evaluación calificada de su exposición causada por radiaciones de alta frecuencia (“HF”), conformes a las recomendaciones de la biología de construcción.
Además de este manual, es posible informarse mediante nuestro sitio web, donde también ofrecemos videos tutoriales referente al uso profesional de este medidor.
Le rogamos leer este manual detenidamente antes del uso del medidor. Comprende informaciones importantes en cuanto al funcionamiento, la seguridad y el mantenimiento del medidor.
Deutsch
Elementos de control e instrucción rápida
Conexión para el cable de la antena. La antena se inserta en la ranura de cruz que encontramos en la parte superior del aparato medidor.
Atención: En ningún caso doblar el cable de la antena. No apretar la rosca de la conexión de la antena con excesiva fuerza.
„Power“
Interruptor On/off (○▶ = „Off“)
„Signal“
Para las mediciones según los criterios de la construcción biológica se usa la posición „Peak“ (preinstalado en el HF32D). „Peak hold“ facilita la medición (solo en el HF38B).
„Range“
Regulador de sensibilidad en relación a la cuantía de la radiación. (solo en HF35C y HF38B)
Regulador de volumen para el análisis audio de servicios digitales de alta frecuencia (regulador solo en el HF35C y HF38B; en el HF32D solo audio tipo Geiger, proporcional al valor medido)
Todos los aparatos de medición poseen la función Auto-Power-Off (apagado automático).
Cuando en el display aparece „Low Batt.“ (en posición vertical), las mediciones perderán notablemente en exactitud. Deberá sustituir la batería, En el caso de que no aparece nada en el display, deberá comprobar la conexión de la batería o sustituir la batería. (vea „Sustituir batería“)
Propiedades de radiaciones de alta frecuencia y sus repercusiones en las mediciones.
Penetración de materiales
Especialmente cuando se miden dentro de un edificio es importante saber que, los materiales son permeables a diferentes intensidades de radiación de alta frecuencia. Parte de la radiación se refleja o se absorbe. Madera, Pladur, marcos de ventana, son por lo general permeables a la radiación de altas frecuencia. Más información en nuestro sitio web.
Polarización
La mayoría de la radiación de alta frecuencia ("ondas") se polariza de forma vertical u horizontal. Mediante la antena conectada al aparato de medición, medimos la componente vertical del campo de polarización cuando el display está en posición horizontal. Para medir la componente horizontal de la onda, debemos girar el
aparato de medición en su eje longitudinal. Con el giro del aparato en su eje, usted podrá detectar cualquier plano de polarización.
Fluctuaciones dependientes del lugar y del tiempo.
Debido a las reflexiones dentro de edificaciones, es posible que la radiación de alta frecuencia pueda ser potenciada o al contrario eliminada. Por esta razón es de gran importancia seguir paso a paso las indicaciones del próximo capítulo.
La mayoría de los emisores y los teléfonos móviles emiten a diferentes intensidades durante ciertos períodos de tiempo porque las condiciones de recepción y las demandas de las redes están cambiando constantemente en función a los receptores conectados.
Por lo tanto, aconsejamos repetir las mediciones varias veces al día (también por la noche), durante varios días e incluso en los fines de semana. Además, puede ser aconsejado repetir las mediciones durante todo el año. Es posible que la desviación de pocos grados de una antena o emisora debido por ejemplo a un arreglo por el servicio técnico, ocasione una fluctuación muy notable en nuestras mediciones y por lo tanto en los niveles de exposición.
Distancia mínima de 2 metros
Debido a las propiedades físicas de la emisión de ondas, no es posible medir de manera fiable la densidad de potencia (W/m²) a menos de 2 metros de la fuente de emisión.
La propiedad específica de la radiación de alta frecuencia requiere un enfoque específico para cada situación:
- La determinación de la exposición total y
■ La identificación de las fuentes
Proceso de medición de la exposición total, paso a paso.
Al efectuar las mediciones de los niveles de exposición de radiaciones de alta frecuencia en una vivienda, en una casa o en una finca, es aconsejable registrar los datos en una hoja de protocolo para un mejor reconocimiento de la situación completa.
Notas preliminares concernientes a la antena:
La antena que se suministra con el aparato de medición está protegida en su parte inferior, contra las influencias terrestres. Por este motivo, para medir correctamente la fuente de radiación que se desea medir y evitar deformaciones de la lectura, debemos apuntar con la antena un poco por debajo de la fuente de emisión (± 10%).
El aparato de medición oprime a las frecuencias inferiores a 800 MHz, con el fin de evitar mediciones erróneas. Para medir de forma cuantitativa frecuencias inferiores a 800 MHz, en Gigahertz Solutions disponemos del HFE35C o HFE59B. Éstos disponen de una segunda antena activa del tipo UBB27, isotrópica horizontal de banda ultra ancha, para medir desde los 27 MHz.
Ajustes del aparato de medición
El HF32D viene con una escala de medición y rango de señal predefinida para las medidas según los criterios de la construcción biológica.
El HF35C y HF38B posibilita ajustes adicionales que se describen a continuación:
Ajuste, en primer lugar, la escala de medición de "Range" (rango) a "1999 μW/m²", respectivamente, "19,99 mW/m²". Solamente en el caso de que haya valores muy bajos, pulse el interruptor para pasar a la escala mas fina. Fundamental: Tan "grueso" (alto) como sea necesario, tan "fino" (bajo), sea posible. En algunos casos, la densidad de potencia se encuentran por encima de las posibilidades de la escala del instrumento ("1" a la izquierda del display). En caso de desear cuantificar estos valores, disponemos como opción el atenuador DG20 que aumenta, por 100, la sensibilidad del aparato de medición.
Ajuste del análisis de la señal ("Signal"): El valor punta "Peak" (pico) de la radiación de alta frecuencia, es un valor relevante para evaluar "los efectos irritantes" que afectan al organismo expuesto a estas radiaciones y así poder ser comparado con los límites de seguridad aconsejados.
El valor medio ("RMS") de radiaciones pulsantes que frecuentemente encontraremos muy por debajo de los valores punta, son frecuentemente el valor de referencia para ciertas instituciones oficiales. Para los asesores de construcción biológica son referencias dudosas.
"Peak Hold" - Mantener picos (HF38B solamente). Simplifica las medidas del total de la exposición mediante la aplicación de los valores más altos durante un cierto tiempo. Nota de precaución: presione suavemente el interruptor para evitar falsos picos que no son reales en lo que a la densidad de potencia se refiere. En caso de picos muy altos y extremadamente cortos, la función de memoria del "Peak Hold" necesita unos instantes hasta grabar el valor.
Realizar una medición
Mantenga el aparato de medición, con el brazo ligeramente extendido, sujetándolo con la mano por la parte posterior del aparato.
Para una visión general de la situación, basta con medir la intensidad de la radiación simplemente escuchando el sonido de la señal de audio mientras camina lentamente por el habitáculo. Dirija el aparato en todos los sentidos para captar las áreas de mayor interés.
Cuando haya identificado el área de mayor radiación, deberá evaluarlo de forma cuantitativa. Para medir la densidad de potencia, siga los siguientes pasos:
- Señalar en todas las direcciones, incluido el techo y el suelo para determinar la dirección principal de la incidencia de la radiación.
- Girar el aparato de medición alrededor de su eje longitudinal más allá de los 90°, para encontrar el plano de polarización.
- Mover el instrumento para encontrar el punto máximo de exposición y así evitar ser engañados por los efectos de una extinción o
neutralización local de la radiación.
Por norma general, tomaremos como referencia el valor más alto de una habitación para compararlo con los valores recomendados por las diversas instituciones.
Se puede multiplicar por 4 el valor de medición y utilizar el resultado como valor base para la comparación. Esto se utiliza a menudo para observar las recomendaciones de cautela en la lectura incluso a valores relativamente bajos a pesar de la banda de tolerancia. Debemos considerar sin embargo, que esto también puede conducir a valores más altos de los que realmente existen.
La relación entre el mínimo y el máximo de emisión de una estación base de telefonía móvil es generalmente de 1 a 4. En el momento de la medición no se puede deducir el nivel de emisiones a lo largo de un día. Una forma de superar este problema es medir los períodos cuando la emisión de la antena es baja (por lo general temprano en la mañana, entre 3 y 5 horas) y multiplicar este valor por 4.
Caso especial: UMTS/3G y DVB-T (TDT): Medir de 1 á 2 minutos en dirección de la radiación, girando el aparato de medición suavemente. Los aparatos descritos en este manual pueden infravalorar este tipo de señales por el factor 5.
Caso especial: Radar aéreo y naval. La radiación del radar se emite por antenas giratorias. Es por ello que sus señales son percibidas durante instantes cortos "de unos pocos milisegundos a unos segundos". Captar estas radiaciones requiere un enfoque especial:
- Situar el selector de señal en posición "Peak" (pico). Después de una serie de "giros de radar" memorizar el mayor valor presentado en el display. Los valores del display se presentarán en un plazo de tiempo corto y fluctuarán notablemente. El valor mas alto es el que debe tomar como referencia. En el HF38B, puede seleccionar la posición "Peak-hold (mantener valor punta). Mida durante varios minutos en esta posición para captar una señal y valor equilibrado respecto a las subidas y bajadas de señal.
presentación simbólica
- En la mayoría de los casos, los valores medidos se encuentran en la parte inferior de la banda de tolerancia y en casos extremos, puede incluso ser indicado en un factor de 10 veces inferior al real.
Para simplificar la medición de UMTS/3G, DVB-T (TDT) y radares, sin necesidad de aplicar factores de corrección, Gigahertz Solutions dispone de los medidores profesionales de alta frecuencia HF58B-r y HF59B.
Valores; límites, recomendados y de prevención
El "Standard baubiologischen der Messtechnik" (Mediciones estándarizadas para la construcción biológica), SBM 2008, clasifica las medidas obtenidas, dependiendo del servicio de comunicación. Las señales digitales pulsadas se consideran mas críticas que las no pulsadas.
| Recomendaciones según SMB-2008 | ||||
| Valor punta en μW/m2 | inapreciable | Débil Intensa | Extrema | |
| < 0,1 0,1 – | 10 10 - 1000 > | 1000 | ||
© Baubiologie Maes / IBN
Desde el otoño de 2008, el "Bund für Umwelt und Naturschutz Deutschland eV (BUND) (La Federación de Medio Ambiente y Protección de la Naturaleza Alemania) recomienda un límite de 1 W/m ^2 , incluso en exteriores.
La Landessanitätsdirektion Salzburgo (La Dirección de Salud de Salzburgo) propuso que a partir del 2002 se reduzcan los valores a 1 W/m ^2 para interiores.
Los límites permitidos por los gobiernos son mucho más elevados. Así todo existe aún gran divergidad de valores. Internet es una buena herramienta para mantenerse informado lo que a valores permitidos y aconsejados se refiere.
Nota para usuarios de teléfonos móviles: Incluso a un nivel inferior de 0,01 W/m ^2 disponemos de cobertura.
Identificación de las fuentes de radiación
Después de determinar la exposición total, el siguiente paso es reconocer el origen de la radiación. Para ello, debemos eliminar todas las posibles fuentes de la habitación, (inalámbricos DECT, routers, Wi-Fi, etc.). Una vez hecho esto, usted puede medir la radiación procedente del exterior. Para remediar la radiación con sistemas de protección y blindaje, es importante identificar las áreas de penetración de la radiación como las paredes (también puertas, ventanas y sus marcos), suelo y techo. Para hacerlo correctamente, no debería permanecer en el centro de la habitación y medir en todas las direcciones. Acerque la antena del aparato a la pared / suelo / techo. Debido a las características de la antena LogPer y el ángulo de captación, no es posible definir exactamente las señales provenientes del exterior, si lo hacemos desde el centro de la habitación. Véase el croquis:

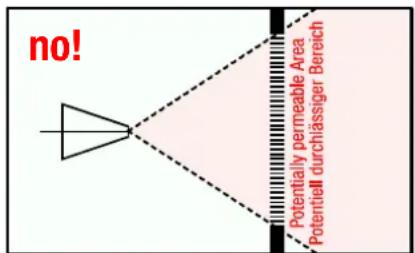

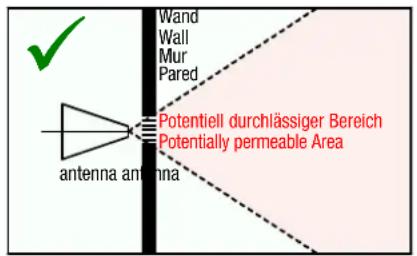

La selección del tipo de blindaje precisado, debe ser definido por un profesional especializado. El área que debemos blindar, frecuentemente es mayor que la zona concreta de penetración de la radiación.
Análisis audio de frecuencias (solo HF35C / HF38B)
Muchas son las frecuencias, entre 800 los MHz y 2.5 GHz, que son utilizadas por los servicios de comunicación. El análisis acústico de la señal de radiofrecuencia modulada, ayuda a identificar el origen de la radiación de alta frecuencia y la intensidad con la que es emitida.
Los sonidos y las señales son realmente difíciles de describir. La mejor manera de aprender a reconocer las señales, es midiendo las diferentes fuentes de radiación de alta frecuencia y familiarizarse con cada uno de los sonidos. Sin grandes conocimientos, es relativamente fácil relacionar cada sonido con la fuente de emisión. Así, los teléfonos DECT (inalámbricos), como los teléfonos móviles (GSM), tanto en Stand by como en pleno funcionamiento, emiten sus sonidos característicos.
Aconsejamos hacer diversas mediciones durante los períodos de mucho tráfico, así como por la noche para reconocer las diversas señales acústicas.
"Marcado" de señales no pulsantes:
Las señales no pulsantes no se pueden presentar propiamente de forma acústica, por lo que hemos “marcado” acústicamente las señales no pulsantes con un sonido constante (de tac-tac) cuyo volumen es proporcional al total de la señal.
En nuestra página web encontrará ejemplos de sonidos típicos en formato MP3. Así todo, para simplificar aún más el análisis audio descrito, disponemos de filtros de frecuencias para reconocer exactamente las frecuencias que generan la radiación que estamos midiendo con los aparatos.
Profundizar las mediciones
Gigahertz Solutions ofrece:
- Atenuadores que permiten realizar mediciones cuantitativas de alta intensidad.
- Filtros de frecuencias para diferenciar las distintas bandas de frecuencias de emisión.
- Aparatos de medición de HF desde 27 MHz. Para medir la frecuencia de la señal desde 27 MHz (por ejemplo: CB radiofrecuencia, TV analógica y digital, radio TETRA, etc.), ofertamos el HFE35C y HFE59B.
- Aparatos de medición de HF hasta 6 GHz / 10 GHz: Para medir la frecuencia de la señal hasta 6 GHz, (por ejemplo, WLAN, Wifi, WIMAX, radio direccional, radares, etc.), ofertamos el HFW35C (2,4 - 6 GHz). El nuevo analizador (HFW59B) de 2,4 a 10 GHz en breve se comercializará.
- Aparatos de medición de baja frecuencia: El electrosmog no se limita a las bandas de alta frecuencia. También para el electrosmog de baja frecuencia, tal como los ocasionados por las redes eléctricas (red de distribución, estaciones de transformadores, etc.). Ofrecemos diversas soluciones interesantes con buena relación calidad-precio y cumpliendo con normas profesionales de calidad respecto a la técnica de medición.
En nuestra web encontrará toda la información al respecto.
Alimentación eléctrica
Sustituir batería: El compartimiento de la batería se encuentra en la parte posterior del aparato. Para quitar la tapa, pulse en la dirección de la flecha y retírela. El pequeño bloque de goma-espuma permite fijar la batería e impide que se mueva evitando golpes. Por esta razón, usted podrá sentir una pequeña resistencia al retirar y cerrar la tapa.
Auto-Power-Off: Para evitar descargas indeseadas de batería.
- En caso de que usted se olvide de apagar el aparato "OFF" o si se enciende accidentalmente durante el transporte, se apagará automáticamente después de 40 minutos.
- En cuanto aparece "LOW BATT" (batería baja) en el display, el aparato se apagará automáticamente a los 2-3 minutos para evitar que se realicen mediciones erróneas. En citado caso, cambie la batería.
Blindaje y apantallamiento profesional para evitar las radiaciones
La aplicación de sistemas de blindaje y apantallamiento debe ser supervisada por un profesional y puede ser comprobado, en todo caso, por los aparatos de medición que ofrecemos. No existe "el método único" para protegerse efectivamente de las radiaciones, por lo que en cada caso debe ser estudiado individualmente.
Garantía
Ofrecemos una garantía de dos años sobre defectos de fabricación de los aparatos de medición, antenas y accesorios.
Antena
A pesar de que la antena parece ser delicada, está hecha de un material resistente del tipo FR4, la cual puede soportar una caída desde una altura correspondiente a una mesa. La garantía también cubre los daños causados por tales caídas.
Aparato de medición
El aparato de medición no es resistente a los golpes, debido entre otros al peso de la batería y el elevado número de componentes. Cualquier daño causado por el uso incorrecto y caídas, no está cubierto por la garantía.
(μW/m² \~ V/m)
| μW/m2 | mV/m | μW/m2 | mV/m | μW/m2 | mV/m |
| 0,01 | 1,94 | 1,0 | 19,4 | 100 | 194 |
| - | - | 1,2 | 21,3 | 120 | 213 |
| - | - | 1,4 | 23,0 | 140 | 230 |
| - | - | 1,6 | 24,6 | 160 | 246 |
| - | - | 1,8 | 26,0 | 180 | 261 |
| 0,02 | 2,75 | 2,0 | 27,5 | 200 | 275 |
| - | - | 2,5 | 30,7 | 250 | 307 |
| 0,03 | 3,36 | 3,0 | 33,6 | 300 | 336 |
| - | - | 3,5 | 36,3 | 350 | 363 |
| 0,04 | 3,88 | 4,0 | 38,8 | 400 | 388 |
| 0,05 | 4,34 | 5,0 | 43,4 | 500 | 434 |
| 0,06 | 4,76 | 6,0 | 47,6 | 600 | 476 |
| 0,07 | 5,14 | 7,0 | 51,4 | 700 | 514 |
| 0,08 | 5,49 | 8,0 | 54,9 | 800 | 549 |
| 0,09 | 5,82 | 9,0 | 58,2 | 900 | 582 |
| 0,10 | 6,14 | 10,0 | 61,4 | 1000 | 614 |
| 0,12 | 6,73 | 12,0 | 67,3 | 1200 | 673 |
| 0,14 | 7,26 | 14,0 | 72,6 | 1400 | 726 |
| 0,16 | 7,77 | 16,0 | 77,7 | 1600 | 777 |
| 0,18 | 8,24 | 18,0 | 82,4 | 1800 | 824 |
| 0,20 | 8,68 | 20,0 | 86,8 | 2000 | 868 |
| 0,25 | 9,71 | 25,0 | 97,1 | 2500 | 971 |
| 0,30 | 10,6 | 30,0 | 106 | 3000 | 1063 |
| 0,35 | 11,5 | 35,0 | 115 | 3500 | 1149 |
| 0,40 | 12,3 | 40,0 | 123 | 4000 | 1228 |
| 0,50 | 13,7 | 50,0 | 137 | 5000 | 1373 |
| 0,60 | 15,0 | 60,0 | 150 | 6000 | 1504 |
| 0,70 | 16,2 | 70,0 | 162 | 7000 | 1624 |
| 0,80 | 17,4 | 80,0 | 174 | 8000 | 1737 |
| 0,90 | 18,4 | 90,0 | 184 | 9000 | 1842 |
