MANUAL DE USUARIO Swarm 4 FX Chauvet

1. Antes de Empezar.... 31

Que va Incluido....31

Instrucciones de Desembalaje 31

Reclamaciones....31

Convenciones del Manual 31

Símbolos....31

Exención de Responsabilidad....31

Notas de Seguridad....32

Advertencia sobre Carcasa no Cerrada....33

Notas de Seguridad sobre Láser....33

Reproducción de la Etiqueta de Seguridad del Láser....35

Advertencia sobre Exposición al Láser 36

Datos de Emisión Láser 36

Declaración de Conformidad Láser....36

2. Introducción......37

Vista General 37

Dimensiones....38

3. Configuración 39

Corriente Alterna 39

Sustitución del Fusible 39

Alimentación en Cadena 40

Diagrama de Alimentación en Cadena 40

Mounting 41

Orientación 41

Colocación......41

Diagrama de Montaje 41

Uso Adecuado 42

4. Funcionamiento 43

Funcionamiento del Panel de Control 43

Mapa de Menú....43

Configuración (DMX)......44

Personalidad DMX y Dirección de Inicio....44

Zonas para control DMX del Swarm 4 FX 45

Asignaciones de Canal y Valores DMX 45

12CH 45

02CH 48

Configuración (Independiente)....49

Modo Activo por sonido....49

Modo Automático 49

Tiempo de espera de la pantalla....49

Modo Prueba 49

Reinicio a valores de fábrica....49

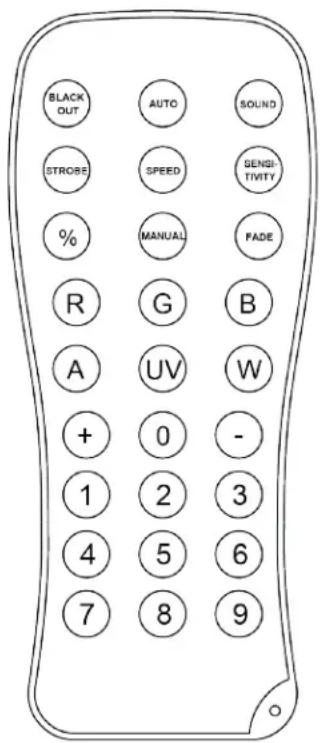

Funcionamiento del IRC-6 (Control Remoto por Infrarrojos)....50

Modo Maestro/Esclavo....51

5. Información Técnica 52

Mantenimiento del Producto....52

6. Especificaciones Técnicas....53

Devoluciones .... 54

Contacto 55

1. Avant de Commencer....56

Contenu 56

Instructions de Déballage....56

Réclamations....56

Conventions Manuelles 56

Symboles 56

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Garantie Limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Address: Av. de las Partidas 34-3B

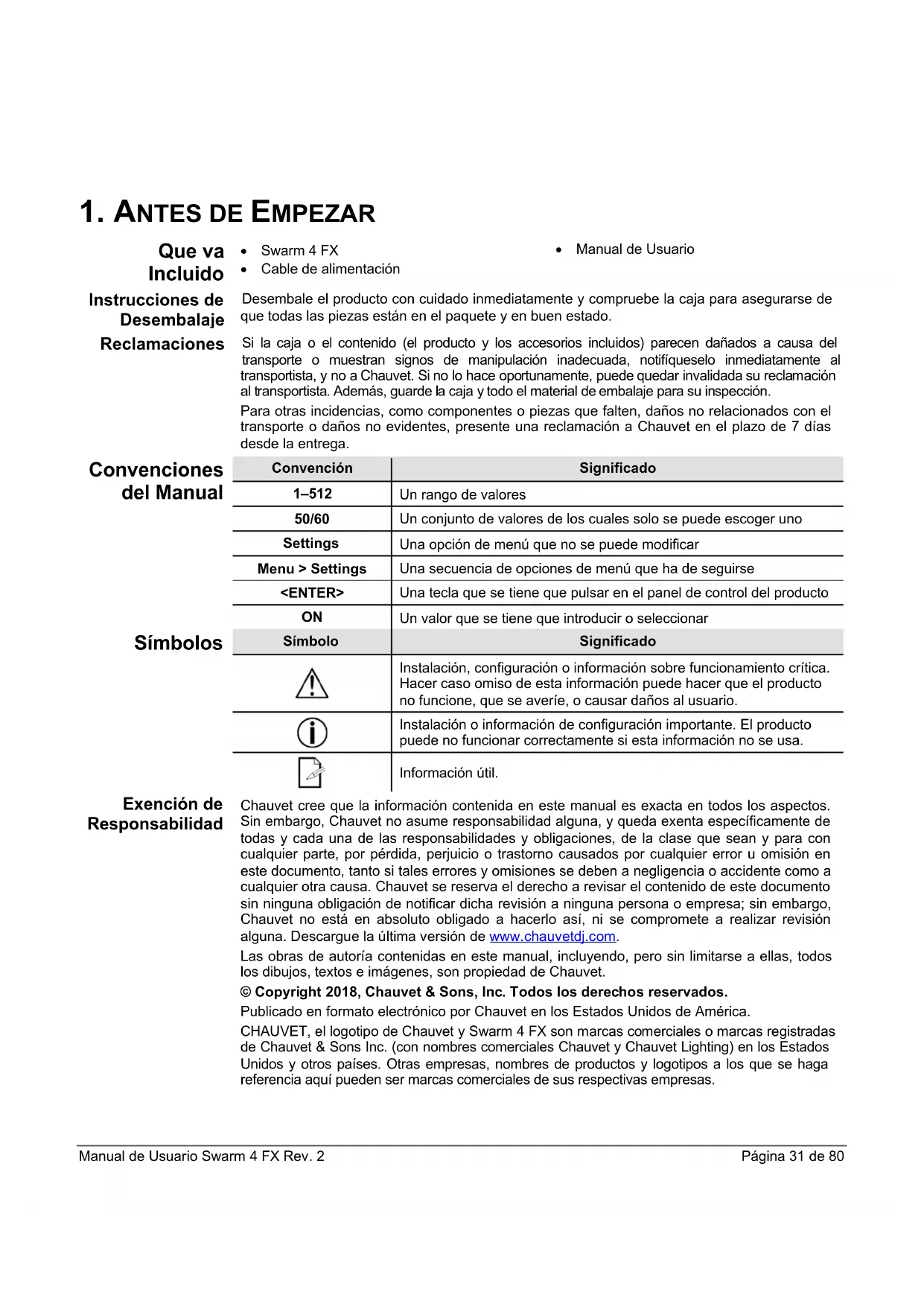

- Cable de alimentación

- Manual de Usuario

Instrucciones de Desembalaje

Reclamaciones

Desembale el producto con cuidado inmediatamente y compruebe la caja para asegurarse de que todas las piezas están en el paquete y en buen estado.

Si la caja o el contenido (el producto y los accesorios incluidos) parecen dañados a causa del transporte o muestran signos de manipulación inadecuada, notifíqueselo inmediatamente al transportista, y no a Chauvet. Si no lo hace oportunamente, puede quedar invalidada su reclamación al transportista. Además, guarde la caja y todo el material de embalaje para su inspección.

Para otras incidencias, como componentes o piezas que falten, daños no relacionados con el transporte o daños no evidentes, presente una reclamación a Chauvet en el plazo de 7 días desde la entrega.

Convenciones del Manual

Convención	Significado
1–512	Un rango de valores
50/60	Un conjunto de valores de los cuales solo se puede escoger uno
Settings	Una opción de menú que no se puede modificar
Menu > Settings	Una secuencia de opciones de menú que ha de seguirse
	Una tecla que se tiene que pulsar en el panel de control del producto
ON	Un valor que se tiene que introducir o seleccionar
Símbolo	Significado
	Instalación, configuración o información sobre funcionamiento crítica. Hacer caso omiso de esta información puede hacer que el producto no funcione, que se averíe, o causar daños al usuario.
	Instalación o información de configuración importante. El producto puede no funcionar correctamente si esta información no se usa.
	Información útil.

Símbolos

Exención de Responsabilidad

Chauvet cree que la información contenida en este manual es exacta en todos los aspectos. Sin embargo, Chauvet no asume responsabilidad alguna, y queda exenta específicamente de todas y cada una de las responsabilidades y obligaciones, de la clase que sean y para con cualquier parte, por pérdida, perjuicio o trastorno causados por cualquier error u omisión en este documento, tanto si tales errores y omisiones se deben a negligencia o accidente como a cualquier otra causa. Chauvet se reserva el derecho a revisar el contenido de este documento sin ninguna obligación de notificar dicha revisión a ninguna persona o empresa; sin embargo, Chauvet no está en absoluto obligado a hacerlo así, ni se compromete a realizar revisión alguna. Descargue la última versión de www.chauvetdj.com.

Las obras de autoría contenidas en este manual, incluyendo, pero sin limitarse a ellas, todos los dibujos, textos e imágenes, son propiedad de Chauvet.

© Copyright 2018, Chauvet & Sons, Inc. Todos los derechos reservados.

Publicado en formato electrónico por Chauvet en los Estados Unidos de América.

CHAUVET, el logotipo de Chauvet y Swarm 4 FX son marcas comerciales o marcas registradas de Chauvet & Sons Inc. (con nombres comerciales Chauvet y Chauvet Lighting) en los Estados Unidos y otros países. Otras empresas, nombres de productos y logotipos a los que se haga referencia aquí pueden ser marcas comerciales de sus respectivas empresas.

Notas de Seguridad

Las Notas de seguridad incluyen información importante sobre seguridad del sistema láser. Lea y comprenda todas las instrucciones antes de encender el láser por primera vez. Conocer las instrucciones de seguridad es crucial para evitar lesiones oculares y para no infringir la ley. Mantenga este Manual de usuario en un lugar seguro para futuras consultas.

DETÉNGASE Y LEA TODOS LOS DATOS DE SEGURIDADÍASER

• Los láseres pueden ser peligrosos y tienen consideraciones de seguridad particulares. Puede producirse lesión ocular permanente y ceguera si los láseres se usan incorrectamente. Ponga máxima atención a todos los COMENTARIOS y ADVERTENCIAS de seguridad de este Manual de usuario. Lea atentamente todas las instrucciones ANTES de poner en funcionamiento este dispositivo.
• Conecte siempre el producto a un circuito con toma de tierra para evitar el riesgo de electrocución.
• Desconecte siempre el producto de la alimentación antes de limpiarlo.
• Evite la exposición directa de los ojos a la fuente de luz mientras es producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación agarrando o tirando del cable.
• Si monta el producto en alto, asegure siempre a un dispositivo de seguridad usando cable de seguridad.
• Asegúrese de que no hay materiales inflamables cerca del producto cuando esté en funcionamiento.
• No toque la carcasa del producto cuando esté en funcionamiento, porque podría estar muy caliente.

• Este producto no está concebido para una instalación permanente.
• Asegúrese siempre de que la tensión del enchufe al que conecte el producto está en el rango establecido en el grabado o en el panel posterior del producto.
• ¡El producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga el producto a la lluvia o la humedad.
• Instale siempre el producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• Asegúrese de que no queda bloqueada ninguna ranura de ventilación en la carcasa del producto.
• Nunca conecte el producto a un atenuador.
• Use siempre el soporte de montaje para trasladar el producto.
• No apague/encienda el producto a intervalos cortos. Esto acortará la vida del diodo láser.
• NO sacuda este producto. Evite usar la fuerza bruta cuando monte o maneje el producto.
• Use SIEMPRE un cable de seguridad cuando monte este producto en lo alto.
• La temperatura ambiente operativa para el láser es de 59 °F a 95 °F (15 °C a 35 °C). No haga funcionar este producto fuera de este rango.
• En caso de un problema grave de funcionamiento, deje de usar el producto inmediatamente.
• Nunca intente reparar el producto. Las reparaciones llevadas a cabo por personal no cualificado pueden provocar averías o funcionamiento defectuoso. Póngase en contacto con el centro de asistencia técnica autorizado más cercano.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

¡CUIDADO! El uso de controles, ajustes o procedimientos distintos a ESTOS que se especifican EN ESTE MANUAL DE USUARIO pueden causar exposición peligrosa a la radiación.

• Evite el contacto directo de los ojos con la luz del láser. Nunca exponga intencionadamente sus ojos o los de otras personas a la luz directa del láser.
• Este producto láser puede causar lesiones oculares al instante, o ceguera, si la luz del láser incide directamente en los ojos.
• Es ilegal y peligroso alumbrar con este láser zonas de espectadores en las que el público u otro personal pueda recibir rayos láser o reflejos de su brillo directamente en los ojos.
• En los EE. UU. es un delito federal dirigir cualquier láser hacia un avión.
• El uso de controles, ajustes o procedimientos distintos a los especificados en este Manual de usuario pueden causar exposición peligrosa a la radiación.
• NO intente ninguna reparación. Las reparaciones y la asistencia deben ser llevadas a cabo por un técnico autorizado. ¡Las modificaciones no autorizadas están prohibidas por motivos de seguridad!

Guarde este Manual de usuario para futuras consultas. Si este producto pasa a ser propiedad de otro usuario, asegúrese de que este documento acompaña al láser.

Advertencia sobre Carcasa no Cerrada

• Esta unidad contiene internamente dispositivos láser de alta potencia.
• No abra la carcasa del láser, debido a la potencial exposición a niveles no seguros de radiación láser.
• Los niveles de láser a los que se tiene acceso si se abre la unidad pueden causar ceguera instantánea, quemaduras en la piel e incendios.

Notas de Seguridad sobre Láser

DETÉNGASE Y LEA TODAS LAS NOTAS DE SEGURIDAD SOBRE EL LÁSER SIGUIENTES

La luz láser es diferente de cualquier otra luz. La luz láser puede causar lesiones oculares si el producto no se instala y usa adecuadamente. La luz láser es miles de veces más concentrada que cualquier otro tipo de luz. Esta concentración puede causar lesiones instantáneas en el ojo por quemadura de la retina (la zona sensible a la luz en la parte posterior del ojo). El calor de una luz láser podría no sentirse y aun así puede quemar o dejar ciegos a los operadores del producto o al público. Incluso cantidades muy pequeñas de luz láser, y a larga distancia, son potencialmente peligrosas.

NO asuma que la exposición a un haz individual de luz láser es segura, incluso si se trata de un haz muy pequeño dividido de un haz más grande. Este producto de láser utiliza docenas de milivatios de potencia láser —niveles Clase 3B internamente— y se divide en múltiples haces —niveles Clase 3R—. Los haces individuales de Clase 3R son potencialmente peligrosos para los ojos.

NO asuma que una luz láser en movimiento es segura. La luz láser nunca está exenta de riesgo. Puesto que las lesiones oculares pueden producirse instantáneamente, es crítico prevenir la posibilidad de CUALQUIER exposición directa al ojo. Según las regulaciones de seguridad láser, no es legar dirigir láseres de Clas e 3R a zonas en las que pueda quedar gente expuesta, incluso si el láser apunta por debajo de las caras de las personas, como a una pista de baile.

• No ponga en funcionamiento el láser sin primero leer y comprender todos los datos técnicos y de seguridad de este manual.
• Ubique e instale todos los efectos láser SIEMPRE de forma que toda la luz láser está al menos a 3 m (9,8 pies) sobre el nivel del suelo en el que se encuentra la gente. Vea el apartado Uso Adecuado de este manual.
• Después de la instalación, y antes de su uso público, pruebe los láseres para asegurarse de que funcionan adecuadamente. No use el producto si detecta cualquier defecto.
• NO use el láser si este emite solo uno o dos haces en lugar de docenas/centenares, pues esto indica una avería en la óptica de la rejilla de difracción, y permite la emisión de niveles de láser por encima de la Clase 3R.
• NO apunte con láser a personas o animales.
• NO mire a la apertura del láser o a los haces de láser.
• NO apunte con láser en zonas en la que la gente pueda quedar expuesta.
• NO apunte con láseres a superficies muy reflectantes como ventanas, espejos y metal pulido. Incluso los reflejos del láser pueden ser peligrosos.
• Nunca apunte con el láser a un avión, pues constituye delito según las leyes de EE. UU.
• Nunca apunte hacia el cielo con haces láser sueltos.
• No exponga la óptica de salida (apertura) a productos de limpieza químicos agresivos.
• No use el láser si la carcasa está averiada o abierta, o si la óptica parece dañada de cualquier modo.
• Nunca abra la carcasa del láser. Los altos niveles de potencia láser dentro de la carcasa protectora pueden originar incendios o quemaduras en la piel y causarán lesiones oculares al instante.
• Nunca deje este producto en funcionamiento sin vigilancia.
• El funcionamiento de un láser de espectáculo de Clase 3R se permite solo si el espectáculo es controlado por un profesional experimentado y bien formado, familiarizado con los datos contenidos en este manual.
• Los requisitos legales para usar productos de láser recreativo varían de un país a otro. El usuario es responsable de los requisitos legales del lugar/país en que lo utilice.

¡CUIDADO! No ponga en funcionamiento este dispositivo en formas no especificadas en este Manual de usuario. No seguir las instrucciones invalidará la garantía, podría dañar el producto o lesionar al usuario o al público.

¡CUIDADO! Este producto no se puede tirar con la basura doméstica. Póngase en contacto con el servicio de recogida para la eliminación de aparatos electrónicos de su zona.

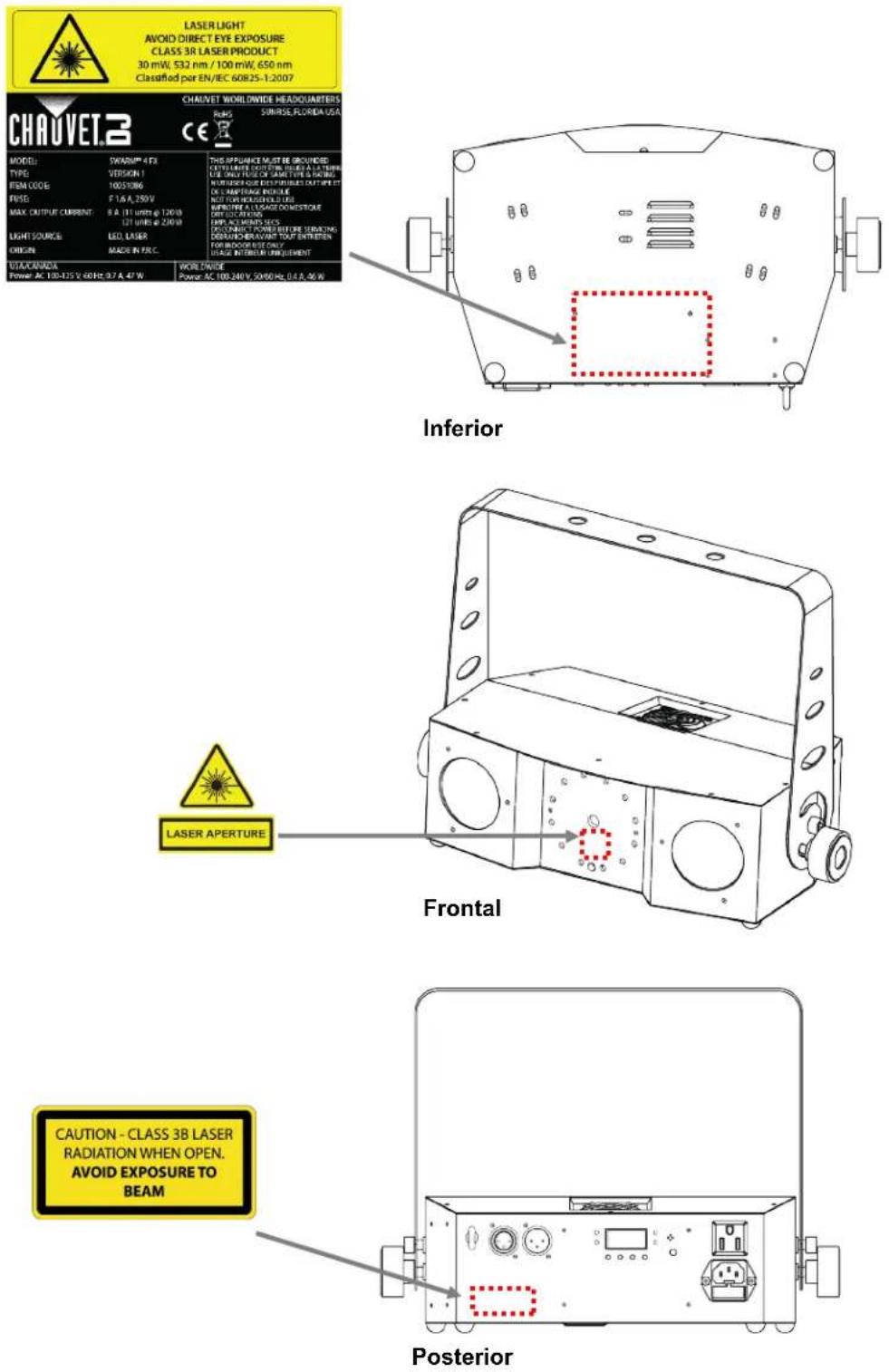

Reproducción de la Etiqueta de Seguridad del Láser

Advertencia LUZ LÁSER EVITE LA EXPOSICIÓN DIRECTA AL OJO

sobre Exposición al Láser

Se pueden encontrar más directrices y programas de seguridad para el uso seguro de láseres en la Normativa ANSI Z136.1 "Para uso seguro de Láseres", disponible en el Laser Institute of America: www.laserinstitute.org. Muchos gobiernos locales, corporaciones, agencias, ejército y otros requieren que todos los láseres se usen bajo las directrices de ANSI Z136.1. La guía Laser Display puede obtenerse de la International Laser Display Association: www.laserist.org.

Datos de Emisión Láser

Según se midió bajo condiciones de medición IEC para clasificación

Clasificación láser Clase 3R
Láser Verde Medio	DPSS Nd:YVO4, 532 nm/30 mW
Láser Rojo Medio	LD GaAlAs, 650 nm/100 mW
Diámetro del haz	<5 mm en la apertura
Datos de pulso	Todos los pulsos < 4 Hz (>0,25 s)
Divergencia (cada haz)	<2mrad
Divergencia (luz total)	<160 grados
Potencia láser de cada haz desde la apertura	5 mW

Declaración de Conformidad Láser

Este producto láser cumple las directivas EN/IEC 60825-1 Ed 2, 2007-03, y U.S. FDA/CDRH FLPPS mediante las condiciones de Laser Notice No. 50 de fecha 24 de junio de 2007. Este dispositivo láser está clasificado como 3R. (La Clase 3R es el equivalente internacional a la Clase IIIa de EE. UU.). No es necesario ningún mantenimiento para que este producto siga cumpliendo los estándares de rendimiento láser.

2. INTRODUCIÓN

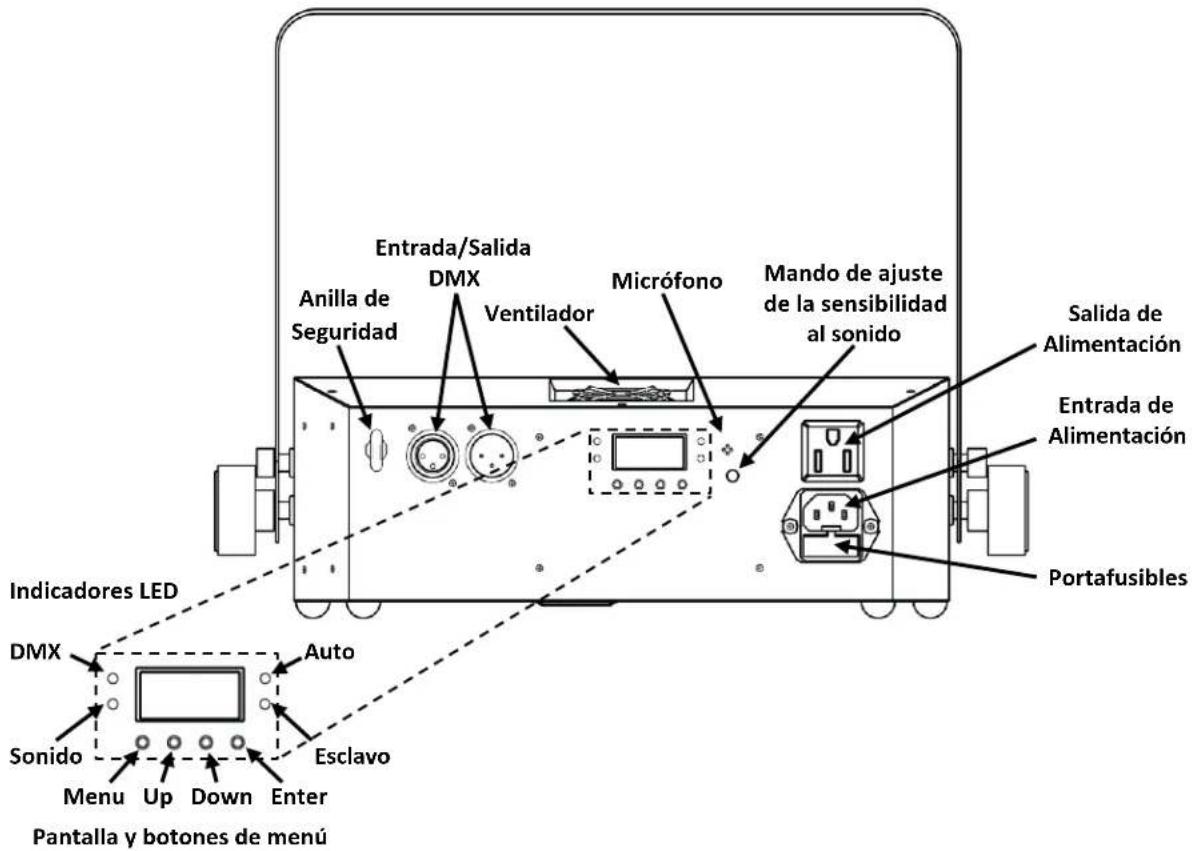

Vista General

Anilla de Seguridad Entrada/Salida DMX Ventilador Micrófono Mando de ajuste de la sensibilidad al sonido Salida de Alimentación Entrada de Alimentación Portafusibles Indicadores LED DMX Auto Sonido Esclavo Menu Up Down Enter Pantalla y botones de menú

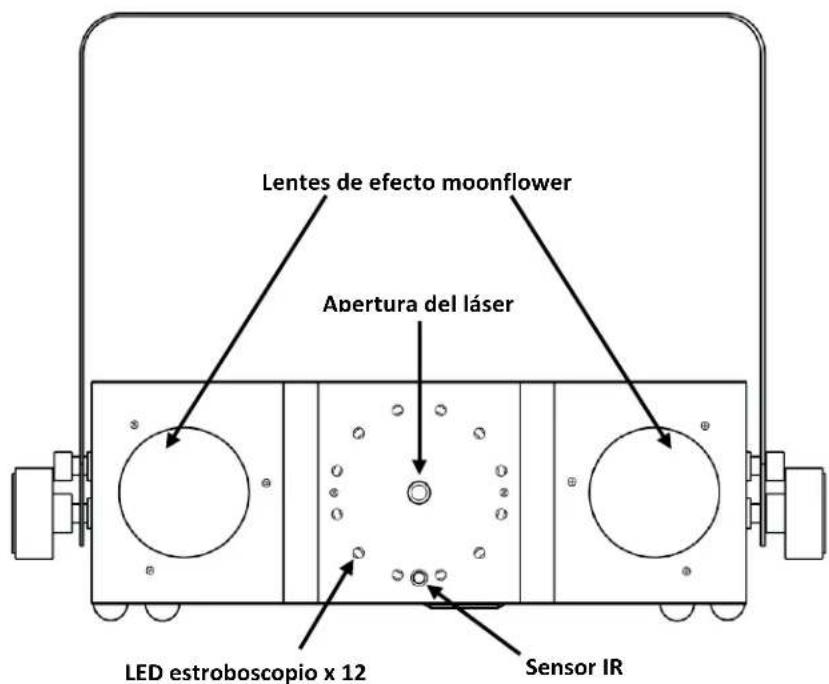

Lentes de efecto moonflower Apertura del láser LED estroboscopio x 12 Sensor IR

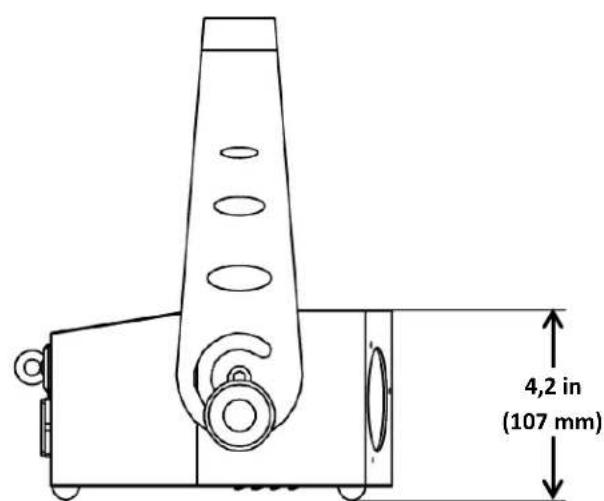

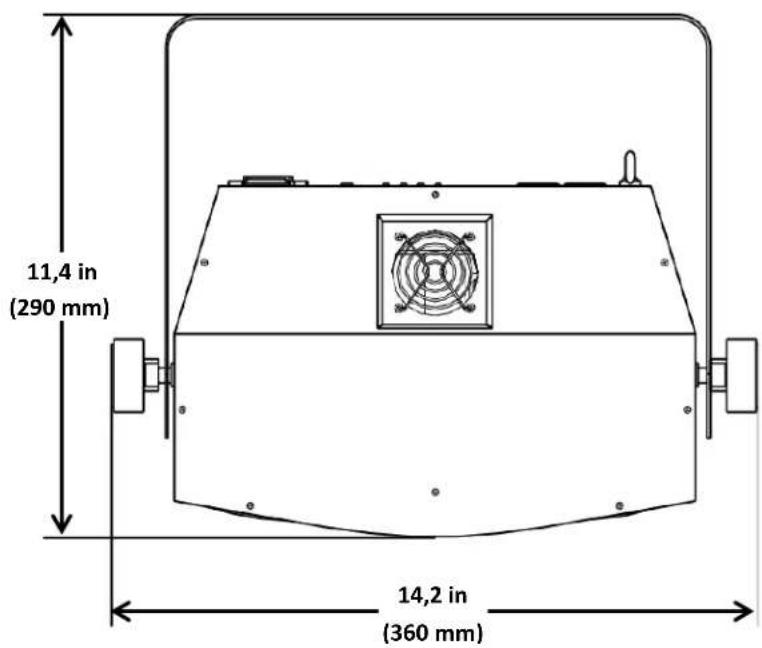

Dimensiones

11,4 in (290 mm) 14,2 in (360 mm)

4,2 in (107 mm)

3. CONFIGURACIÓN

Corriente Alterna

El Swarm 4 FX tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para determinar los requerimientos de alimentación (disyuntor, toma de alimentación y cableado), use el valor de tensión que aparece en la etiqueta fijada en el panel trasero del producto o consulte las Especificaciones Técnicas de este manual. La especificación de corriente listada indica el consumo de corriente promedio en condiciones normales.

• Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Nunca conecte el producto a un reostato (resistor variable) o circuito de atenuación, incluso si el canal del reostato o atenuador sirve solo como conmutador 0 a 100%.

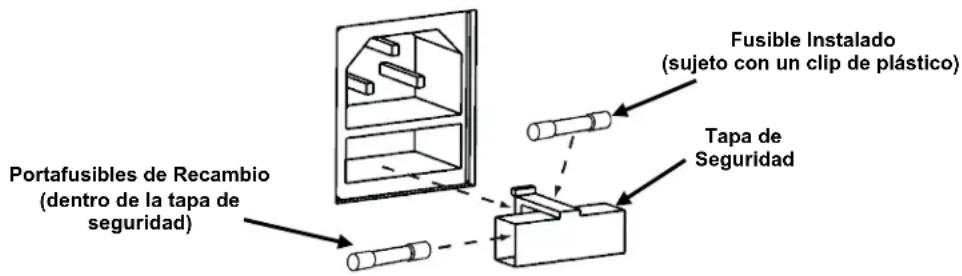

Sustitución del Fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque el portafusibles de la carcasa.
4. Quite el fusible fundido del soporte.
5. Sustitúyalo con un fusible del mismo tipo y categoría exactamente.
6. Vuelva a colocar el portafusibles en su sitio y conecte de nuevo la alimentación.

Desconecte el producto de la alimentación antes de sustituir el fusible.

Portafusibles de Recambio (dentro de la tapa de seguridad) Fusible Instalado (sujeto con un clip de plástico) Tapa de Seguridad

El producto no se entrega con un fusible de repuesto; sin embargo, la tapa de seguridad tiene sitio para un repuesto.

Sustituya siempre el fusible fundido con uno del mismo tipo y categoría.

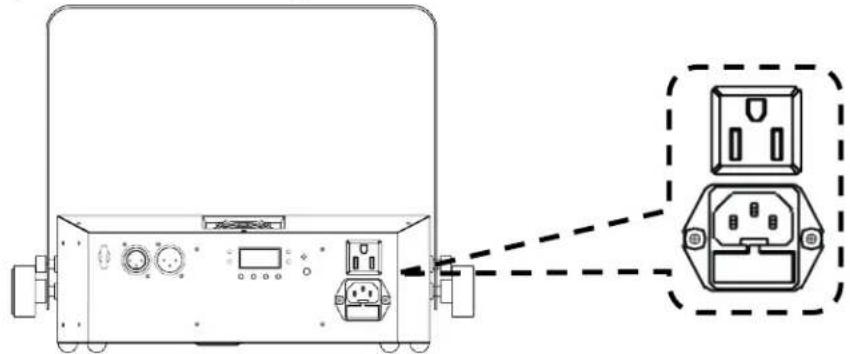

Alimentación en Cadena

Alimentación en cadena es cuando los productos se conectan en cadena por las tomas de entrada y salida de alimentación, permitiendo la alimentación de muchos produ ctos con un solo enchufe.

Se pueden alimentar en cadena hasta 11 productos Swarm 4 FX a 120 V, o hasta 21 productos Swarm 4 FX se pueden alimentar en cadena a 230 V.

El diagrama inferior muestra el proceso de alimentación en cadena.

Diagrama de Alimentación en Cadena

No alimente en cadena más de 11 Swarm 4 FX a 120 V. No alimente en cadena más de 21 Swarm 4 FX a 230 V.

El diagrama de alimentación de cadena de arriba muestra solamente la versión del producto de América del Norte!

Los requisitos y conectores de alimentación en cadena difieren de un país a otro y de una región a otra.

Si usa este producto en un lugar distinto de América del Norte, consulte con el distribuidor local de Chauvet.

Mounting

Antes de montar el producto, lea y siga las recomendaciones de seguridad indicadas en las Notas de Seguridad. Utilice por lo menos un punto de montaje por producto. Asegúrese de que abrazadera de montaje (como CLP-15 de Chauvet) es capaz de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite www.chauvetlighting.com/cables-clamps-main.html.

Orientación

El Swarm 4 FX se debe montar en un posición preparada para el uso seguro de láser. Además, asegúrese de proporcionar una ventilación adecuada alrededor del producto.

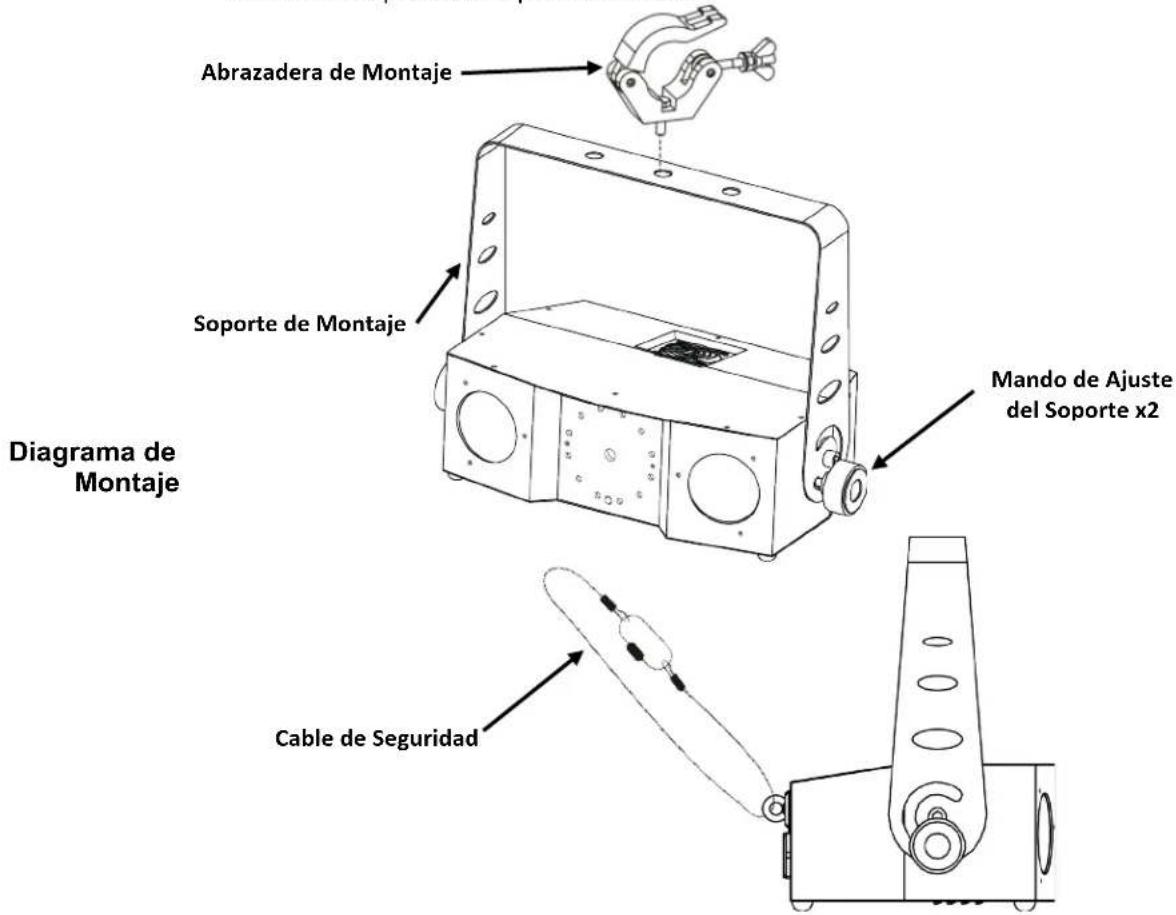

Colocación

• Antes de decidir una ubicación para el producto, asegúrese siempre de que hay fácil acceso al producto para su mantenimiento y programación.
• Asegúrese de que la estructura o superficie sobre la que está montando el producto puede soportar su peso (vea las Especificaciones Técnicas).
• Cuando monte el producto en altura, use siempre un cable de seguridad (como el CH-05 de Chauvet). Monte el producto con seguridad a un punto de anclaje, como una plataforma elevada o un truss.
• Cuando cuelgue el producto de un truss, debe usar una abrazadera de montaje con la resistencia al peso adecuada. El soporte tiene un agujero de 13 mm, que es adecuado para este propósito.
• Los mandos de ajuste del soporte permiten el ajuste direccional para dirigir el producto hacia el ángulo deseado. Apriete y afloje los mandos de soporte únicamente con la mano. Usar herramientas podría estropear los mandos.

Abrazadera de Montaje Soporte de Montaje Mando de Ajuste del Soporte x2 Diagrama de Montaje Cable de Seguridad

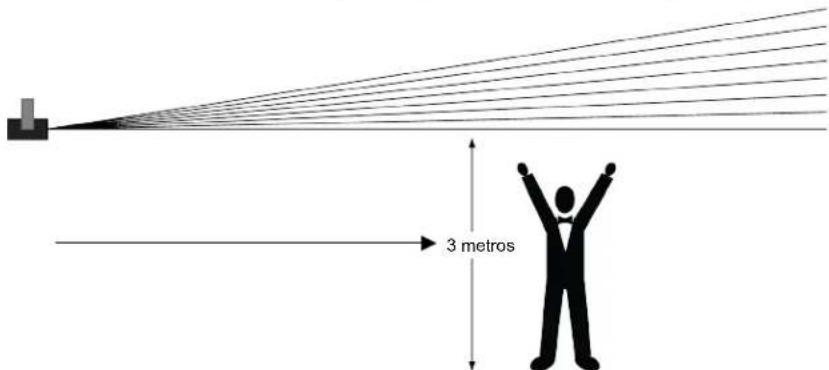

Uso Adecuado

Este producto es para montaje en alto solamente. Por seguridad, Chauvet recomienda montar los productos de efectos de iluminación sobre plataformas estables y elevadas, o en soportes en alto sólidos utilizando abrazaderas apropiadas para colgar. En todos los casos, utilice cables de seguridad. Obtenga el material de fijación apropiado de su proveedor de iluminación.

Las disposiciones internacionales de seguridad láser precisan que los productos de láser se manejen de la forma mostrada a continuación, con una separación vertical mínima de 3 metros (9,8 pies) entre el suelo y la luz láser más baja. Además, se requiere una separación horizontal de 3 metros entre la luz láser y los espectadores u otros espacios públicos.

3 metros

¡CUIDADO! El uso de controles, ajustes o procedimientos distintos a ESTOS que se especifican EN ESTE MANUAL DE USUARIO pueden causar exposición peligrosa a la radiación.

4. FUNCIONAMIENTO

Este producto no está diseñado para un uso continuo. Asegúrese de que hace descansos regulares durante su funcionamiento para maximizar la vida de su láser. Desconecte siempre el Swarm 4 FX de la alimentación cuando no lo use.

Funcionamiento del Panel de Control

Para acceder a las funciones del panel de control, use los cuatro botones ubicados bajo la pantalla. Cuando el producto esté encendido, el monitor LED del panel posterior mostrará el modo de funcionamiento actual (independiente o DMX). El producto mantendrá la configuración guardada cuando se apagó la última vez.

Botón	Función
	Selecciona un modo de funcionamiento o regresa a la opción de menú actual
	Se desplaza hacia arriba por la lista de opciones o selecciona un valor más alto
	Se desplaza hacia abajo por la lista de opciones o selecciona un valor inferior
	Activa una opción de menú o valor seleccionado

Mapa de Menú

Modo	Niveles de Programación				Descripción
Modo Automático	Aut-	Aut0	S.01-S.99		Efecto mezclado automático
		Aut1			Moonflower - secuencia de un solo color
		Aut2			Moonflower - secuencia multicolor
		Aut3			Láser + estroboscopio
		Aut4			Moonflower + estroboscopio
		Aut5			Moonflower (secuencia de un solo color) + láser
		Aut6			Moonflower (secuencia multicolor) + láser
		Aut7			Láser de color alterno
		Aut8			Láser
		Aut9			Estroboscopio
Modo Activo por Sonido	Sou-	Sou0			Efecto mezclado de sonido
		Sou1			Moonflower - secuencia de un solo color
		Sou2			Moonflower - secuencia multicolor
		Sou3			Láser + estroboscopio
		Sou4			Moonflower + estroboscopio
		Sou5			Moonflower (secuencia de un solo color) + láser
		Sou6			Moonflower (secuencia multicolor) + láser
		Sou7			Láser de color alterno
		Sou8			Láser
		Sou9			Estroboscopio
Modo Esclavo	SLA	SLAV			Modo esclavo
DMX	Addr	d001-d511	02CH	d001-d511	Configura la dirección DMX y la personalidad
			12CH	d001-d502
Opciones de sistema SYS		LEdS	on		Enciende los LED
			oFF		Apaga los LED.
		tEST			Modo prueba
		rEST			Reinicia a la configuración de fábrica

Configuración (DMX)

Configure el producto en modo DMX para controlarlo con un controlador DMX. El producto usa un cable DMX de 3 pines.

1. Conecte el producto a una toma de corriente adecuada.
2. Conecte un cable DMX de la salida DMX del controlador DMX al conector de entrada DMX del producto.

Personalidad DMX y Dirección de Inicio

Cuando seleccione una dirección DMX de inicio, tenga en cuenta siempre el número de canales DMX que usa el dispositivo. Si escoge una dirección de inicio que es demasiado alta, podría estar restringiendo el acceso a alguno de los canales del producto.

El Swarm 4 FX usa hasta 12 canales DMX en el modo de 12 canales, 12CH, lo que significa que la dirección más alta que se puede configurar para esa personalidad es 501.

El Swarm 4 FX usa 2 canales DMX en el modo de 2 canales, 02CH, lo que significa que la dirección más alta que se puede configurar para esa personalidad es 511.

Si no está familiarizado con el protocolo DMX, descargue el Manual DMX de http://www.chauvetlighting.com/downloads/DMX_Primer_Rev6_WO.pdf.

Para seleccionar la personalidad DMX y la dirección DMX de inicio, haga lo siguiente:

1. Pulse <MENU repetidamente hasta que aparezca d001-d511 en la pantalla.
2. Pulse y 02CH o 12CH aparecerá en la pantalla
3. Utilice o para seleccionar la personalidad DMX.
4. Pulse y d001–d511 (para 02CH) o d001–d502 (para 12CH) aparecerá en la pantalla.
5. Útilice o para seleccionar la personalidad DMX.
6. Pulse .

La pantalla continuará parpadeando hasta que el dispositivo reciba una señal DMX.

Zonas para control DMX del Swarm 4 FX

Asignaciones de Canal y Valores DMX

12CH	Canal	Función	Valor	Configuración
	1 Control moonflower 1		000 ⇔ 009	Sin función
			010 ⇔ 019	Rojo
			020 ⇔ 029	Verde
			030 ⇔ 039	Azul
			040 ⇔ 049	Ámbar
			050 ⇔ 059	Rojo + verde
			060 ⇔ 069	Rojo + azul
			070 ⇔ 079	Rojo + ámbar
			080 ⇔ 089	Verde + azul
			090 ⇔ 099	Verde + ámbar
			100 ⇔ 109	Azul + ámbar
			110 ⇔ 119	Rojo + verde + azul
			120 ⇔ 129	Rojo + verde + ámbar
			130 ⇔ 139	Rojo + azul + ámbar
			140 ⇔ 149	Verde + azul + ámbar
			150 ⇔ 159	Rojo + verde + azul + ámbar
			160 ⇔ 224	Bucle de color sencillo automático
			225 ⇔ 255	Bucle multicolor automático
	2	Estroboscopio moonflower 1	000 ⇔ 009	Sin función
			010 ⇔ 254	Velocidad de estroboscopio, lenta a rápida (cuando C. 1 está entre 010–159)
				Velocidad del programa, lenta a rápida (Cuando C. 1 está entre 160–255)
			255	Activo por sonido
	3 Rotación moonflower 1		000 ⇔ 004	Parada
			005 ⇔ 127	Giro en sentido horario, lento a rápido
			128 ⇔ 133	Parada
			134 ⇔ 255	Giro en sentido antihorario, lento a rápido
	4 Control moonflower 2		000 ⇔ 009	Sin función
			010 ⇔ 019	Rojo
			020 ⇔ 029	Verde
			030 ⇔ 039	Azul
			040 ⇔ 049	Ámbar
			050 ⇔ 059	Rojo + verde
			060 ⇔ 069	Rojo + azul
			070 ⇔ 079	Rojo + ámbar
			080 ⇔ 089	Verde + azul
			090 ⇔ 099	Verde + ámbar
			100 ⇔ 109	Azul + ámbar
			110 ⇔ 119	Rojo + verde + azul
			120 ⇔ 129	Rojo + verde + ámbar
			130 ⇔ 139	Rojo + azul + ámbar
			140 ⇔ 149	Verde + azul + ámbar
			150 ⇔ 159	Rojo + verde + azul + ámbar
			160 ⇔ 224	Bucle de color sencillo automático
			225 ⇔ 255	Bucle multicolor automático
	5	Estroboscopio moonflower 2	000 ⇔ 009	Sin función
			010 ⇔ 254	Velocidad de estroboscopio, lenta a rápida (cuando C. 1 está entre 010–159)
				Velocidad del programa, lenta a rápida (Cuando C. 1 está entre 160–255)
			255	Activo por sonido
	6 Rotación moonflower 1		000 ⇔ 004	Parada
			005 ⇔ 127	Giro en sentido horario, lento a rápido
			128 ⇔ 133	Parada
			134 ⇔ 255	Giro en sentido antihorario, lento a rápido
	7 Láseres		000 ⇔ 009	Sin función
			010 ⇔ 049	Rojo
			050 ⇔ 089	Verde
			090 ⇔ 129	Rojo + verde
			130 ⇔ 169	Rojo encendido + estroboscopio verde
			170 ⇔ 209	Verde encendido + estroboscopio rojo
			210 ⇔ 255	Rojo + verde (estroboscopio alternativo)
	8 Estroboscopio láser		000 ⇔ 009	Sin función
			010 ⇔ 254	Estroboscopio lento a rápido
			255	Activo por sonido
	9 Rotación FX láser		000 ⇔ 004	Parada
			005 ⇔ 127	Giro en sentido horario, lento a rápido
			128 ⇔ 133	Parada
			134 ⇔ 255	Giro en sentido antihorario, lento a rápido
	10	Programa de estroboscopio	000 ⇔ 009	Sin función
			010 ⇔ 019	Sólido encendido
			020 ⇔ 029	Programa 1
			030 ⇔ 039	Programa 2
			040 ⇔ 049	Programa 3
			050 ⇔ 059	Programa 4
			060 ⇔ 069	Programa 5
			070 ⇔ 079	Programa 6
			080 ⇔ 089	Programa 7
			090 ⇔ 099	Programa 8
			100 ⇔ 109	Programa 9
			110 ⇔ 119	Programa 10
			120 ⇔ 129	Programa 11
			130 ⇔ 139	Programa 12
			140 ⇔ 149	Programa 13
			150 ⇔ 159	Programa 14
			160 ⇔ 169	Programa 15
			170 ⇔ 179	Programa 16
			180 ⇔ 189	Programa 17
			190 ⇔ 199	Programa 18
			200 ⇔ 255	Programa 19
	11	Velocidad del programa de estroboscopio	000 ⇔ 255	Velocidad del programa, lenta a rápida
	12	Frecuencia de estroboscopio	000 ⇔ 009	Sin función
			010 ⇔ 254	Estroboscopio, lento a rápido
			255	Activo por sonido
02CH	Canal	Función	Valor	Configuración
	1 Programa		000 ⇔ 009	Sin función
			010 ⇔ 021	Programa automático 0
			022 ⇔ 033	Programa automático 1
			034 ⇔ 045	Programa automático 2
			046 ⇔ 057	Programa automático 3
			058 ⇔ 069	Programa automático 4
			070 ⇔ 081	Programa automático 5
			082 ⇔ 093	Programa automático 6
			094 ⇔ 105	Programa automático 7
			106 ⇔ 117	Programa automático 8
			118 ⇔ 127	Programa automático 9
			128 ⇔ 140	Programa activado por sonido 0
			141 ⇔ 153	Programa activado por sonido 1
			154 ⇔ 166	Programa activado por sonido 2
			167 ⇔ 179	Programa activado por sonido 3
			180 ⇔ 192	Programa activado por sonido 4
			193 ⇔ 205	Programa activado por sonido 5
			206 ⇔ 218	Programa activado por sonido 6
			219 ⇔ 231	Programa activado por sonido 7
			232 ⇔ 244	Programa activado por sonido 8
			245 ⇔ 255	Programa activado por sonido 9
	2	Velocidad de programa	000 ⇔ 255	Lento a rápido (cuando C. 1 está entre 010–127)

Configuración (Independiente)

Configure el producto en uno de los modos independientes para controlarlo sin controlador DMX. Conecte el producto a una toma de corriente adecuada.

Nunca conecte un producto que está funcionando en cualquier modo independiente (Estático, Automático o Activo por sonido) a una línea DMX conectada a un controlador DMX. Los productos en modo independiente pueden transmitir señales DMX que podrían interferir con las señales DMX del controlador.

Modo Activo por sonido

Para seleccionar el modo Activo por sonido, haga lo siguiente:

1. Pulse <MENU repetidamente hasta que aparezca Sou- en la pantalla.
2. Pulse y Sou0-Sou9 aparecerá en la pantalla.
3. Utilice o para seleccionar el programa Activo por sonido deseado.
4. Pulse .
5. Encienda la música y ajuste el mando de sensibilidad al sonido hasta que el producto empiece a responder al ritmo de la música.

El producto solo responderá a bajas frecuencias en la música (graves y percusión).

El producto se quedará en blackout (oscuridad total) en modo Activo por sonido tras 3 segundos de silencio o sonido por debajo del nivel de sensibilidad.

Modo Automático

Para habilitar el modo Automático, siga las instrucciones siguientes:

1. Pulse repetidamente hasta que aparezca Aut- en la pantalla.
2. Pulse y Aut0–Aut9 aparecerá en la pantalla.
3. Utilice o para seleccionar el programa Automático deseado.
4. Pulse y S.01-S.99 aparecerá en la pantalla.
5. Utilice o para ajustar la velocidad del programa.
6. Pulse .

Tiempo de espera de la pantalla

Para activar o desactivar el tiempo de espera de la pantalla, haga lo siguiente:

1. Pulse <MENU repetidamente hasta que aparezca SYS en la pantalla.
2. Pulse y LEdS, tEST o rEST aparecerá en la pantalla.
3. Utilice o para seleccionar LEdS.
4. Pulse y on u oFF aparecerá en la pantalla.
5. Utilice o para seleccionar on u oFF para el tiempo de espera de la pantalla.
6. Pulse .

Modo Prueba

Para hacer funcionar el Swarm 4 FX en modo Prueba, siga las instrucciones siguientes:

1. Pulse <MENU repetidamente hasta que aparezca SYS en la pantalla.
2. Pulse y LEdS, tEST o rEST aparecerá en la pantalla.
3. Utilice o para seleccionar tEST.
4. Pulse .

Reinicio a valores de fábrica

Para reiniciar el Swarm 4 FX a la configuración de fábrica, haga lo siguiente:

1. Pulse <MENU repetidamente hasta que aparezca SYS en la pantalla.
2. Pulse y LEdS, tEST o rEST aparecerá en la pantalla.
3. Utilice o para seleccionar rESt.
4. Pulse .

Funcionamiento del IRC-6 (Control Remoto por Infrarrojos)

Nota: Asegúrese de no apuntar con el IRC-6 directamente al receptor del producto.

BLACK OUT AUTO SOUND STROSE SPEED GENSI- TIVITY % MANUAL FADE R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9

Modo Automático

El modo Automático le permitirá ejecutar programas automáticos en el producto.

Para activar el modo Automático:

• Pulse y mantenga pulsado en el IRC-6.
• Pulse cualquier número entre <0> y <9> para escoger su programa automático.

- Pulse < + > o < - > para aumentar o reducir la velocidad del programa.

Modo Activo por Sonido

El modo Activo por sonido posibilitará que el producto responda a la música.

Para activar el modo Activo por sonido:

• Pulse y mantenga pulsado en el IRC-6.
• Pulse cualquier número entre <0> y <9> para escoger su programa automático.

Para ajustar el programa y frecuencia de estroboscopio:

• Pulse y mantenga pulsado en el IRC-6.
• Pulse <0> para Todo en estroboscopio o cualquier número entre <1> y <9> para escoger su programa automático.
• Pulse < + > o - > para aumentar o reducir la frecuencia de estroboscopio.
• Pulse de nuevo para desactivar el estroboscopio.

Modos de color del moonflower

Para configurar una salida de color específica para los efectos moonflower:

• Pulse para rojo.
  • Pulse para verde.
  • Pulse para azul.
• Pulse para ámbar.
  • Pulse para morado.

Pulse para blanco.

Otras operaciones

Para apagar las luces:

- Pulse en el IRC-6. Esto apagará todas las luces hasta que vuelva a pulsar el botón de nuevo.

Nota: El IRC- 6 no responderá a ninguna acción cuando esté activado el Blackout. Si el mando no responde cuando se pulsa un botón, inténtelo pulsando . Usted puede haber activado Blackout involuntariamente.

Modo El modo Maestro/Esclavo permite que un solo producto Swarm 4 FX (el maestro), controle las acciones de uno o más productos Swarm 4 FX (los esclavos) sin necesidad de un controlador MAEX. El modo Maestro/Esclavo permite que un solo producto Swarm 4 FX (los esclavos) sin necesidad de un controlador MAEX.

por Sonido, mientras que los esclavos se configurarán para funcionar en modo Esclavo. Una vez configuradas y conectadas, las unidades esclavo funcionarán al unísono con su maestro. Configure los productos como se indica a continuación.

Para cada esclavo:

1. Pulse repetidamente hasta que SLA parpadee en la pantalla.
2. Pulse para poner el dispositivo en modo Esclavo. SLAV aparezca en la pantalla.
3. Repita los pasos 1 y 2 para cada esclavo.
4. Conecte la salida DMX de la primera unidad esclavo a la entrada DMX de la siguiente unidad esclavo.
5. Conecte la entrada DMX de las siguientes unidades esclavo a la salida DMX de la unidad esclavo precedente.

• Configure todas las unidades esclavo antes de conectar la unidad maestro a la cadena DMX.
• La pantalla de los esclavos continuará parpadeando hasta que los esclavos reciban una señal DMX del maestro.

Para el maestro:

1. Conecte la salida DMX del maestro a la entrada DMX de la primera unidad esclavo.
2. Configure la unidad maestro para funcionar en modo Automático o Activo por Sonido
3. Asegúrese de que la unidad maestro es la primera unidad de la cadena DMX.
4. Nunca conecte un controlador DMX a una cadena DMX configurada para funcionamiento Maestro/Esclavo, porque el controlador puede interferir con las señales del maestro.
5. No conecte más de 31 esclavos al maestro.

5. INFORMACIÓN TÉCNICA

Mantenimiento del Producto

El polvo acumulado reduce el rendimiento de la salida de luz y puede provocar sobrecalentamiento. Para mantener un rendimiento óptimo, limpie el producto al menos dos veces al mes. Sin embargo, el uso y las condiciones ambientales influyen para un aumento de la frecuencia de limpieza.

Para limpiar el producto, siga las instrucciones siguientes:

1. Desenchufe el producto de la alimentación.
2. Espere a que el producto esté a temperatura ambiente.

3. Use un aspirador (o aire seco comprimido) y un cepillo suave para quitar el polvo depositado en las superficies externas y los orificios de aireación de los ventiladores.

4. Limpie el panel transparente (apertura del láser) con una solución suave de limpiador de cristales sin amoniaco o con alcohol isopropílico.

5. Aplique la solución directamente sobre un paño suave que no deje pelusa o un paño de limpiar lentes.

6. Con suavidad, quite todo el polvo o suciedad de los bordes externos del cristal.

7. Frote suavemente las superficie transparente hasta que no quede turbiedad ni pelusas.

Seque siempre con cuidado las superficies ópticas después de limpiarlas.

6. ESPECIFICACIONES TÉCNICAS

Dimensiones y Peso	Longitud	Anchura	Altura	Peso
	11,4 in (290 mm)	14,2 in (360 mm)	4,2 in (107 mm)	5,4 lb (2,5 kg)
	Note: Las dimensiones en pulgadas están redondeadas al digito decimal más próximo.
Alimentación	Tensión de entrada	Rango	Selección de tensión
	Conmutación (interna)	100–240 VCA, 50/60 Hz	Detección automática (autorango)
	Parámetro	120 V, 60 Hz	230 V, 50 Hz
	Consumo	47 W	46 W
	Corriente de funcionamiento	0,7 A	0,4 A
	Intensidad de alimentación en cadena (unidades)	8 A (11 unidades)	8 A (21 unidades)
	Fusible	F 1,6 A, 250 V	F 1,6 A, 250 V
	E/S alimentación	US/Mundial	UK/Europa
	Conector de entrada de alimentación	IEC	IEC
	Conector de salida de alimentación	Edison	IEC
	Enchufe de cable de alimentación	Edison (EE. UU.)	Enchufe local
Fuente de Luz
Láser	Tipo	Alimentación	Longitud de onda
	Láser (verde)	30 mW	532 nm
	Láser (rojo)	100 mW	650 nm
Moonflower	Tipo	Alimentación	Duración
	LED	13 W	50.000 horas
	Color	Cantidad	Intensidad
	Cuatro colores RGBA	2	4,4 A
Estroboscopios	Tipo	Alimentación	Duración
	LED	1 W	50.000 horas
	Color	Cantidad	Intensidad
	Blanco	12	300 mA
Fotometría	Parámetro
	Ángulo de cobertura (moonflower)	54°
	Ángulo de cobertura (estroboscopio)	69°
	Frecuencia de estroboscopio	0–11 Hz
Térmicas	Temp. externa máxima del láser	Sistema de refrigeración
	95 °F (35 °C)	Por ventilador y convección
DMX	Conectores E/S	Tipo de conector	Rango de canal
	XLR 3 pines	Conectores	2 o 12
Pedidos	Nombre de producto	Código de artículo	Código UPC
	Swarm 4 FX	10051086	781462214340

DEVOLUCIONES

En caso de que necesite asistencia o devolver un producto:

• Si se encuentra en EE. UU., póngase en contacto con la Oficina Central de Chauvet.
• Si se encuentra en el Reino Unido o Irlanda, póngase en contacto con Chauvet Europe Ltd.
• Si se encuentra en Bénelux, póngase en contacto con Chauvet Europe BVBA.
• Si se encuentra en Francia, póngase en contact con Chauvet France.
• Si se encuentra en Alemania póngase en contacto con Chauvet Germany.
• Si se encuentra en México, póngase en contacto con Chauvet Mexico.
• Si se encuentra en cualquier otro país, NO contacte con Chauvet. Contacte con su distribuidor local. Vea www.chauvetdj.com para distribuidores fuera de EE.UU., Reino Unido, Irlanda, Bénelux, Francia, Alemania o México.

Si se encuentra fuera de los EE.UU., Reino Unido, Irlanda, Bénelux, Francia, Alemania o México, póngase en contacto con su distribuidor de registro y siga sus instrucciones sobre cómo devolverles a ellos los productos Chauvet. Visite www.chauvetdj.com para detalles de contacto.

Llame a la oficina de Asistencia Técnica Chauvet correspondiente y pida un número de Autorización de Devolución de la mercancía (RMA) antes de enviar el producto. Esté preparado para proporcionar el número de modelo, número de serie y una breve descripción de la causa de la devolución.

Envíe la mercancía a portes pagados, en su caja original y con su embalaje y accesorios originales. Chauvet no expedirá etiquetas de devolución.

Etiquete el paquete claramente con el número de RMA. Chauvet rechazará cualquier producto devuelto sin un número de RMA.

Escriba el número de RMA en una etiqueta convenientemente adherida. NO escriba el número de RMA directamente sobre la caja.

Antes de enviar el producto, escriba claramente la siguiente información en una hoja de papel y colóquela dentro de la caja:

• Su nombre
• Su dirección
• Su número de teléfono
• Número de RMA
• Una breve descripción del problema

Asegúrese de que empaqueta el producto adecuadamente. Cualquier daño en el transporte que resulte de un empaquetado inadecuado será responsabilidad suya. Se recomienda empaquetado FedEx o de doble caja.

Chauvet se reserva el derecho de usar su propio criterio para reparar o reemplazar productos devueltos.

CONTACTO

Información General Servicio Técnico

Dirección: 5200 NW 108th Avenue

Sunrise, FL 33351

Voz: [phone]

Fax: [phone]

Voz: [phone]

Fax: [phone]

Número Gratuito: [phone]

Correo electrónico:

[e-mail]

Sitio web: www.chauvetdj.com

Chauvet Europe Ltd

Dirección: Unit 1C

Correo electrónico:

Dirección: Stokstraat 18

9770 Kruishoutem

Belgium

Voz: [phone]

Correo electrónico:

[e-mail]

Sitio web: www.chauvetdj.eu

Chauvet France

Dirección: 3, Rue Ampère

91380 Chilly-Mazarin

France

Voz: [phone]

Correo electrónico:

[e-mail]

Sitio web: www.chauvetdj.eu

Chauvet Germany

Dirección: Bruno-Bürgel-Str. 11

28759 Bremen

Germany

Voz: [phone]

Correo electrónico:

[e-mail]

Sitio web: www.chauvetdj.eu

Chauvet Mexico

Dirección: Av. de las Partidas 34-3B

(Entrada por Calle 2)

Zona Industrial Lerma

Lerma, Mexico C.P. 52000

Voz: [phone]

Correo electrónico:

[e-mail]

Sitio web: www.chauvetdj.mx

Fuera de EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su proveedor. Siga sus instrucciones para pedir soporte o para devolver un producto. Visita nuestro sitio web para detalles de contacto.

1. AVANT DE COMMENCER

Contenu
