Tipo de producto	Máquina de efecto láser RGBY
Modelo	Scorpion Storm RGBY
Marca	Chauvet
Dimensiones (L x A x Al)	165 x 149 x 157,5 mm (6,5 x 5,9 x 6,2 pulg)
Peso	1,4 kg (3,2 lb)
Alimentación	100-240 VCA, 50/60 Hz, 16 W
Consumo de corriente	0,22 A (120 V) / 0,13 A (230 V)
Fusible	T 1 A, 250 V
Fuentes luminosas	Láser rojo 650 nm 100 mW, verde 520 nm 40 mW, azul 450 nm 100 mW, amarillo 574 nm 20 mW
Clasificación del láser	Clase 3R
Ángulo de cobertura	119°
Frecuencia de estroboscopio	0 a 27 Hz
Conectores DMX	XLR de 3 pines (entrada/salida)
Modos DMX	5 o 7 canales
Funciones principales	DMX, automático, activado por sonido, control remoto IR (IRC-6), maestro/esclavo
Temperatura de funcionamiento	15 °C a 35 °C (59 °F a 95 °F)
Sistema de refrigeración	Convección asistida por ventilador
Instalación	Montaje en altura, cable de seguridad obligatorio, distancia mínima de 3 m del suelo y del público
Mantenimiento	Limpieza al menos dos veces al mes con aspiradora o compresor y limpiador de vidrios sin amoníaco
Piezas de repuesto	Fusible T 1A 250V reemplazable; otras reparaciones por técnico autorizado
Contenido del embalaje	Scorpion Storm RGBY, cable de alimentación, manual de usuario

Preguntas frecuentes - Scorpion Storm RGBY Chauvet

¿Cómo instalar el Scorpion Storm RGBY de forma segura?

Monte el aparato en altura a al menos 3 metros sobre el suelo y alejado del público. Utilice siempre un cable de seguridad y una estructura que pueda soportar el peso (1,4 kg). Nunca dirija el haz láser hacia personas o superficies reflectantes.

¿Cuáles son los modos de control disponibles?

El aparato puede controlarse mediante DMX (5 o 7 canales), en modo automático (programas rápidos o lentos), en modo activado por sonido (reacciona a frecuencias bajas), a través del control remoto infrarrojo IRC-6 o en modo maestro/esclavo sin controlador.

¿Cómo ajustar la dirección DMX de inicio?

Presione MENU hasta que aparezca 001-506, use las teclas ARRIBA/ABAJO para seleccionar la dirección, luego ENTER para confirmar. Tenga en cuenta el número de canales utilizados (5 o 7) para evitar conflictos.

¿Qué hacer si el láser no responde al control remoto IRC-6?

Primero verifique que el modo rEM esté activado en el aparato (menú). Asegúrese de que no esté en modo esclavo o DMX. Presione Blackout en el control remoto para reactivar. Reemplace las pilas si es necesario.

¿Cómo limpiar el aparato?

Desconecte el aparato y espere a que se enfríe. Use una aspiradora o un compresor para las rejillas de ventilación, y un paño suave que no suelte pelusa con un limpiador de vidrios sin amoníaco o alcohol isopropílico para las superficies ópticas. Limpie al menos dos veces al mes.

¿Qué tipo de fusible usar y cómo reemplazarlo?

Use un fusible de tipo T 1A 250V. Desconecte el aparato, inserte un destornillador plano en el portafusibles, haga palanca para sacarlo, reemplace el fusible y luego vuelva a insertar el portafusibles.

¿Puedo usar este aparato en exteriores?

No, el Scorpion Storm RGBY está diseñado para uso en interiores únicamente (IP20). No lo exponga a la lluvia o la humedad para evitar riesgos de incendio o electrocución.

¿Cómo funciona el modo maestro/esclavo?

Configure los dispositivos esclavos en modo SLv a través del menú. Conecte la salida DMX del maestro a la entrada del primer esclavo, luego encadene los siguientes. El maestro debe estar en modo autónomo o IR. No conecte un controlador DMX.

¿Cuáles son las precauciones del láser que se deben respetar?

Nunca mire directamente el haz. El láser es de clase 3R y puede causar lesiones oculares irreversibles. Instale el aparato a al menos 3 m del público. No apunte hacia aviones, personas o superficies reflectantes.

¿Cómo activar el modo activado por sonido?

Presione MENU hasta que aparezca Sou, presione ENTER, use las teclas ARRIBA/ABAJO para ajustar la sensibilidad de S 0 (sin sonido) a S 9 (muy sensible), luego ENTER. El láser se apaga después de 3 segundos de silencio.

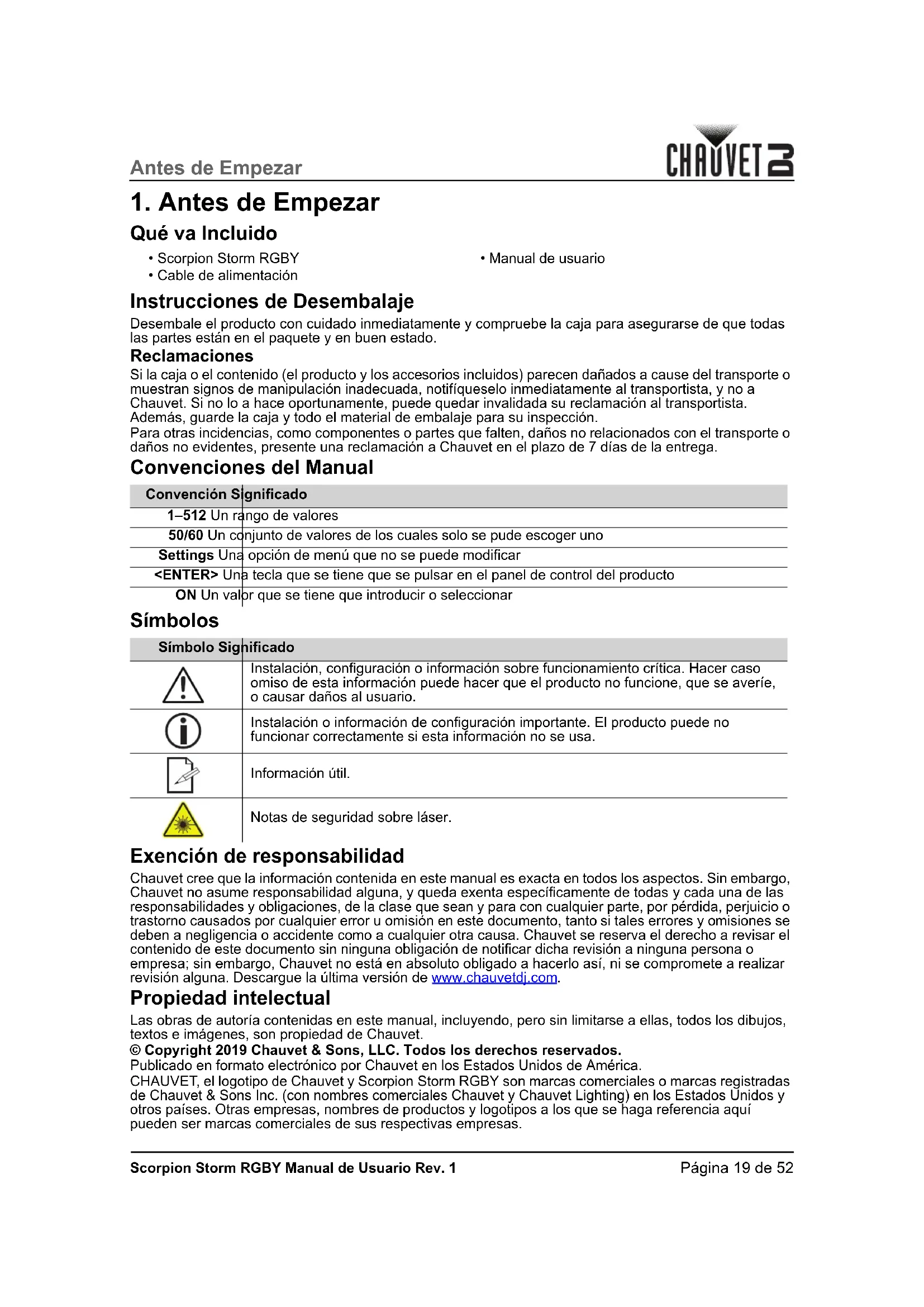

MANUAL DE USUARIO Scorpion Storm RGBY Chauvet

1. Antes de Empezar .... 19

Qué va Incluido 19

Instrucciones de Desembalaje 19

Reclamaciones.... 19

Convenciones del Manual.... 19

Símbolos 19

Exención de responsabilidad 19

Propiedad intelectual.... 19

Notas de Seguridad 20

Advertencia sobre carcasa no cerrada 21

Notas de Seguridad sobre Láser 21

Reproducción de la Etiqueta de Seguridad del Láser.... 22

Datos de Emisión Láser 22

Declaración de Conformidad Láser.... 22

2. Introducción.... 23

Vista general del producto 23

Dimensiones del producto.... 23

3. Instalación.... 24

Corriente alterna 24

Sustitución del fusible 24

Montaje 25

Orientación.... 25

Colocación 25

Uso Adecuado.... 25

4. Funcionamiento.... 26

Funcionamiento del panel de control 26

Mapa de menú 26

Configuración (DMX).... 26

Dirección de inicio 26

Valores y asignaciones de canal DMX.... 27

7 canales.... 27

5 canales.... 28

Configuración (Independiente).... 29

Modo automático.... 29

Sensibilidad al sonido 29

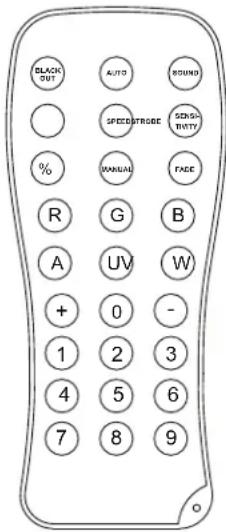

IRC-6 control remoto por infrarrojos.... 30

Funcionamiento de IRC-6 30

Modo Maestro/Esclavo.... 31

5. Mantenimiento 32

Mantenimiento del producto.... 32

6. Especificaciones Técnicas.... 33

Devoluciones 34

Contacto 35

TABLE DES MATIÈRES

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Garantie Limitée

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Address: Av. de las Partidas 34 - 3B Email: [e-mail]

Lerma, Edo. de México, CP 52000

Voice: [phone]

- Cable de alimentación

Instrucciones de Desembalaje

Desembale el producto con cuidado inmediatamente y compruebe la caja para asegurarse de que todas las partes están en el paquete y en buen estado.

Reclamaciones

Si la caja o el contenido (el producto y los accesorios incluidos) parecen dañados a cause del transporte o muestran signos de manipulación inadecuada, notifíqueselo inmediatamente al transportista, y no a Chauvet. Si no lo a hace oportunamente, puede quedar invalidada su reclamación al transportista.

Además, guarde la caja y todo el material de embalaje para su inspección.

Para otras incidencias, como componentes o partes que falten, daños no relacionados con el transporte o daños no evidentes, presente una reclamación a Chauvet en el plazo de 7 días de la entrega.

Convenciones del Manual

Convención Significado

1–512 Un rango de valores

50/60 Un conjunto de valores de los cuales solo se pude escoger uno

Settings Una opción de menú que no se puede modificar

ON Un valor que se tiene que introducir o seleccionar

Símbolos

Símbolo Significado

	Instalación, configuración o información sobre funcionamiento crítica. Hacer caso omiso de esta información puede hacer que el producto no funcione, que se averíe, o causar daños al usuario.
	Instalación o información de configuración importante. El producto puede no funcionar correctamente si esta información no se usa.
	Información útil.
	Notas de seguridad sobre láser.

Exención de responsabilidad

Chauvet cree que la información contenida en este manual es exacta en todos los aspectos. Sin embargo, Chauvet no asume responsabilidad alguna, y queda exenta específicamente de todas y cada una de las responsabilidades y obligaciones, de la clase que sean y para con cualquier parte, por pérdida, perjuicio o trastorno causados por cualquier error u omisión en este documento, tanto si tales errores y omisiones se deben a negligencia o accidente como a cualquier otra causa. Chauvet se reserva el derecho a revisar el contenido de este documento sin ninguna obligación de notificar dicha revisión a ninguna persona o empresa; sin embargo, Chauvet no está en absoluto obligado a hacerlo así, ni se compromete a realizar revisión alguna. Descargue la última versión de www.chauvetdj.com.

Propiedad intelectual

Las obras de autoría contenidas en este manual, incluyendo, pero sin limitarse a ellas, todos los dibujos, textos e imágenes, son propiedad de Chauvet.

© Copyright 2019 Chauvet & Sons, LLC. Todos los derechos reservados.

Publicado en formato electrónico por Chauvet en los Estados Unidos de América.

CHAUVET, el logotipo de Chauvet y Scorpion Storm RGBY son marcas comerciales o marcas registradas de Chauvet & Sons Inc. (con nombres comerciales Chauvet y Chauvet Lighting) en los Estados Unidos y otros países. Otras empresas, nombres de productos y logotipos a los que se haga referencia aquí pueden ser marcas comerciales de sus respectivas empresas.

Notas de Seguridad

Las Notas de seguridad incluyen información importante sobre seguridad del sistema láser. Lea y comprenda todas las instrucciones antes de encender el láser por primera v. Conocer las instrucciones de seguridad es crucial para evitar lesiones oculares y para no infringir la ley. Mantenga este manual de usuario en un lugar seguro para futuras consultas.

DETÉNGASE Y LEA TODOS LOS DATOS DE SEGURIDAD

- Los láseres pueden ser peligrosos y tienen consideraciones de seguridad particulares. Puede producirse lesión ocular permanente y ceguera si los láseres se usan incorrectamente. Ponga máxima atención a todos los COMENTARIOS y ADVERTENCIAS de seguridad de este manual de usuario. Lea atentamente todas las instrucciones ANTES de poner en funcionamiento este dispositivo.

- Conecte siempre el producto a un circuito con toma de tierra para evitar el riesgo de electrocución.

- Desconecte siempre el producto de la alimentación antes de limpiarlo o sustituir el fusible.

- Evite la exposición directa de los ojos a la fuente de luz mientras es producto esté encendido.

- Asegúrese de que el cable de alimentación no está retorcido ni estropeado.

- Nunca desconecte este producto de la alimentación agarrando o tirando del cable.

- Si monta el producto en alto, asegure siempre a un dispositivo de seguridad usando cable de seguridad.

- Asegúrese de que no hay materiales inflamables cerca del producto cuando esté en funcionamiento.

- No toque la carcasa del producto cuando esté en funcionamiento, porque podría estar muy caliente.

- Este producto no está concebido para una instalación permanente.

- Asegúrese siempre de que la tensión del enchufe al que conecte el producto está en el rango establecido en el grabado o en el panel posterior del producto.

- ¡El producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga el producto a la lluvia o la humedad.

- Instale siempre el producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa del producto queda bloqueada.

- Nunca conecte el producto a un atenuador.

- Asegúrese de reemplazar el fusible por otro del mismo tipo y categoría.

- Use siempre el soporte de montaje para trasladar el producto.

- No Apague/Encienda el producto a intervalos cortos. Esto acortará la vida del diodo láser.

- NO sacuda este producto. Evite usar la fuerza bruta cuando monte o maneje el producto.

- Use SIEMPRE un cable de seguridad cuando monte este producto en lo alto.

- La temperatura ambiente operativa para el láser es de 59 °F a 95 °F (15 °C a 35 °C). No haga funcionar este producto fuera de este rango.

- En caso de un problema grave de funcionamiento, deje de usar el producto inmediatamente.

- Nunca intente reparar el producto. Las reparaciones llevadas a cabo por personal no cualificado pueden provocar averías o funcionamiento defectuoso. Póngase en contacto con el centro de asistencia técnica autorizado más cercano.

¡CUIDADO! El uso de controles, ajustes o procedimientos distintos a ESTOS que se especifican EN ESTE MANUAL DE USUARIO pueden causar exposición peligrosa a la radiación.

- Evite el contacto directo de los ojos con la luz del láser. Nunca exponga intencionadamente sus ojos o los de otras personas a la luz directa del láser.

- Este producto láser puede causar lesiones oculares al instante, o ceguera, si la luz del láser incide directamente en los ojos.

- Es ilegal y peligroso alumbrar con este láser zonas de espectadores en las que el público u otro personal pueda recibir rayos láser o reflejos de su brillo directamente en los ojos.

- En los EEUU es un delito federal dirigir cualquier láser hacia un avión.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

- NO intente ninguna reparación. Las reparaciones y la asistencia deben ser llevadas a cabo por un técnico autorizado. ¡Las modificaciones no autorizadas están prohibidas por motivos de seguridad!

Guarde este manual de usuario para futuras consultas. Si este producto pasa a ser propiedad de otro usuario, asegúrese de que este documento acompaña al láser.

Advertencia sobre carcasa no cerrada

• Esta unidad contiene internamente dispositivos láser de alta potencia.
• No abra la carcasa del láser, debido a la potencial exposición a niveles no seguros de radiación láser.
• Los niveles de láser a los que se tiene acceso si se abre la unidad pueden causar ceguera instantánea, quemaduras en la piel e incendios.

Notas de Seguridad sobre Láser

DETÉNGASE Y LEA TODAS LAS NOTAS DE SEGURIDAD SOBRE EL LÁSER SIGUIENTES

La luz láser es diferente de cualquier otra fuente de luz. La luz de este producto puede causar lesión ocular si el producto no se instala y usa adecuadamente. La luz láser es miles de veces más concentrada que la luz de cualquier otro tipo de fuente. Esta concentración de luz puede causar lesiones instantáneas en el ojo, fundamentalmente por quemadura de la retina (la zona sensible a la luz en la parte posterior del ojo). Aunque usted no pueda sentir el "calor" de un haz de láser, este puede aún potencialmente lesionar o cegarle a usted o al público. Incluso cantidades de luz láser muy pequeñas son potencialmente peligrosas, incluso a largas distancias. Las lesiones oculares por láser pueden ocurrir más rápido de lo que se tarda en parpadear.

NO dé por supuesto que porque estos productos recreativos de láser dividan el láser en cientos de haces, y porque el haz de láser se lance a alta velocidad, es segura la exposición del ojo a un haz individual de láser. Este producto de láser utiliza docenas de milivatios de potencia láser (niveles clase 3B internamente) antes de dividirlo en múltiples haces (niveles clase 3R). Muchos de los haces individuales son potencialmente peligrosos para los ojos.

NO asuma que porque la luz láser está en movimiento, es segura. La luz láser no está nunca libre de riesgo, ni aunque el haz se mueva siempre. Puesto que las lesiones oculares pueden producirse instantáneamente, es crítico prevenir la posibilidad de CUALQUIER exposición directa al ojo. Según las disposiciones de seguridad láser, no es legal apuntar con láseres Clase 3a hacia áreas en las que las personas puedan quedar expuestas. Esto se aplica incluso si se apunta con el láser por debajo de las caras de la gente, por ejemplo hacia la pista de baile.

• No ponga en funcionamiento el láser sin primero leer y comprender todos los datos técnicos y de seguridad de este manual.
• Ubique e instale todos los efectos láser SIEMPRE de forma que toda la luz láser está al menos a 3 m (9,8 pies) sobre el nivel del suelo en el que se encuentra la gente. Vea la sección Uso Adecuado de este manual.
• que funciona adecuadamente. No lo use si detecta cualquier defecto.
• NO apunte con láser a personas o animales.
• Nunca mire a la apertura del láser o a los haces de láser.
• NO apunte con el láser hacia áreas en las que las personas pudieran quedar expuestas.
• NO apunte con láseres a superficies muy reflectantes como ventanas, espejos y metal pulido. Incluso los reflejos del láser pueden ser peligrosos.

- Nunca apunte con el láser a un avión, pues constituye delito según las leyes de EE.UU.

- Nunca apunte hacia el cielo con haces láser sueltos.

- No exponga la óptica de salida (apertura) a productos de limpia químicos.

- No use el láser si la carcasa está averiada o abierta, o si la óptica parece dañada de cualquier modo.

- Nunca abra la carcasa del láser. Los altos niveles de potencia láser dentro de la carcasa protectora pueden originar incendios o quemaduras en la piel y causarán lesiones oculares al instante.

- Nunca deje este producto en funcionamiento sin vigilancia.

- El funcionamiento de un láser de espectáculo de Clase 3R solo se permite si el espectáculo es controlado por un operador experimentado y bien formado, familiarizado con los datos contenidos en este manual.

- Los requisitos legales para usar productos de láser recreativo varían de un país a otro. El usuario es responsable de los requisitos legales del lugar/país en que lo utilice.

¡CUIDADO! NO ponga en funcionamiento este dispositivo en formas no especificadas en este manual de usuario. No seguir las instrucciones invalidará la garantía, podría dañar el producto o lesionar al usuario o al público.

¡CUIDADO! Este producto no se puede tirar con la basura doméstica. Póngase en contacto con el servicio de recogida para la eliminación de aparatos electrónicos de su zona.

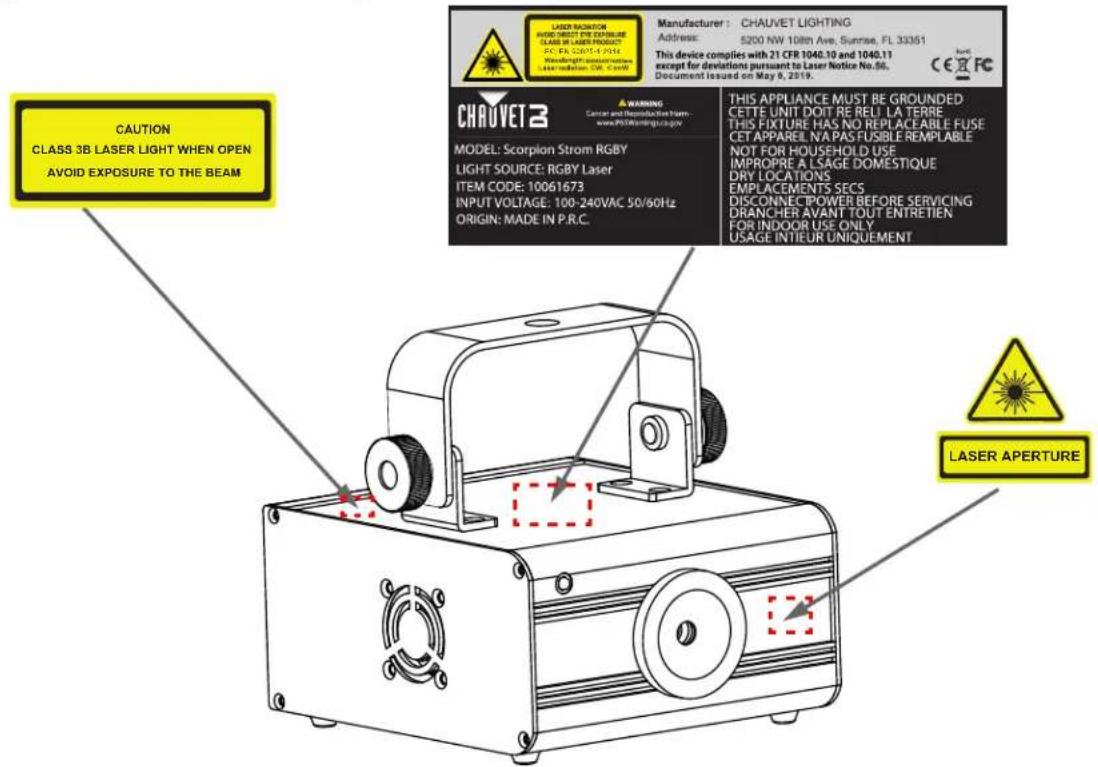

Reproducción de la Etiqueta de Seguridad del Láser

Advertencia sobre Exposición al Láser

LUZ LÁSER EVITE LA EXPOSICIÓN DIRECTA AL OJO

Se pueden encontrar más directrices y programas de seguridad para el uso seguro de láseres en la Normativa ANSI Z136.1 "Para uso seguro de Láseres", disponible en el Laser Institute of America: www.lia.org. Muchos gobiernos locales, corporaciones, agencias, ejército y otros requieren que todos los láseres se usen bajo las directrices de ANSI Z136.1. La guía Laser Display puede obtenerse `de la International Laser Display Association: www.ilda.com.

Datos de Emisión Láser

Según medida bajo condiciones de medición IEC para clasificación.

Clasificación láser	Clase 3R
Láser Rojo Medio	LD/650 nm/100 mW
Láser Verde Medio	LD/520 nm/40 mW
Láser Azul Medio	LD/450 nm/100 mW
Láser Amarillo Medio	LD/574 nm/20 mW
Diámetro del haz	<5 mm en la apertura
Datos de pulso	Todos los pulsos < 4 Hz (>0.25 sec)
Divergencia (cada haz)	<2 mrad
Divergencia (luz total)	<119°

Potencia láser de cada haz en la apertura* <5 mW
*Según medida bajo condiciones de medición IEC para clasificación.

Declaración de Conformidad Láser

Cumple con los estándares de desempeño de la FDA para productos láser, excepto por las desviaciones según el Laser Notice No. 56, del 08 de mayo de 2019. No es necesario ningún mantenimiento para que este producto siga cumpliendo los estándares de rendimiento láser.

2. Introducción

Vista general del producto

Dimensiones del producto

El Scorpion Storm RGBY tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para determinar los requerimientos de alimentación (disyuntor, toma de alimentación y cableado), use el valor de tensión que aparece en la etiqueta fijada en el panel trasero del producto o consulte la tabla de especificaciones del producto. La especificación de corriente listada indica el consumo de corriente promedio en condiciones normales.

• Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Nunca conecte el producto a un reostato (resistor variable) o circuito de atenuación, incluso si el canal del reostato o atenuador sirve solo como conmutador 0 a 100%.

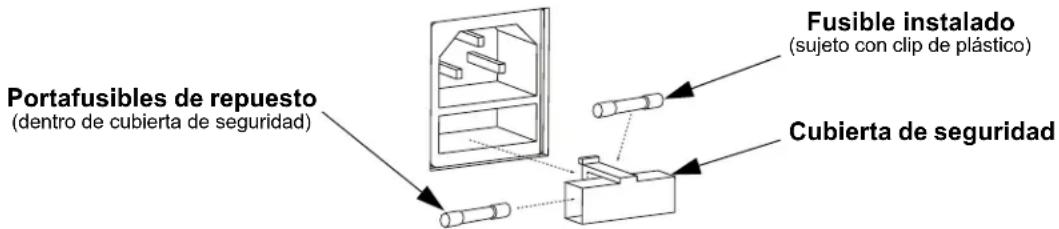

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Desconecte el producto de la alimentación antes de sustituir el fusible.

Sustituya siempre el fusible fundido con uno del mismo tipo y categoría.

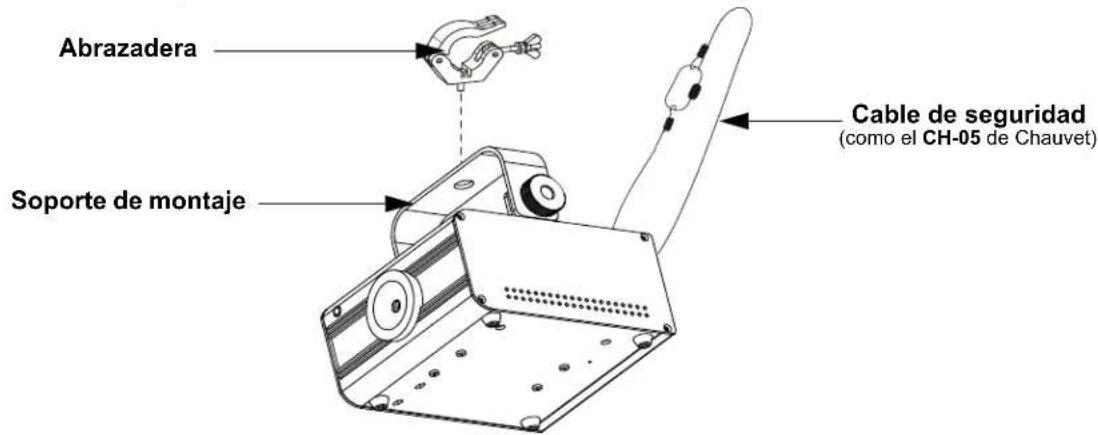

Montaje

Antes de montar el producto, lea y siga las recomendaciones de seguridad indicadas en las Notas de Seguridad.

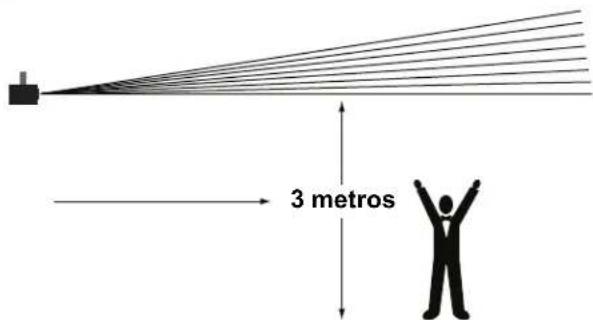

Orientación

El Scorpion Storm RGBY se debe montar en un posición preparada para uso seguro de láser. Además, asegúrese de proporcionar una ventilación adecuada alrededor del producto.

Colocación

• Antes de decidir una ubicación para el producto, asegúrese siempre de que hay fácil acceso al producto para su mantenimiento y programación.
• Asegúrese de que la estructura o superficie sobre la que está montando el producto puede soportar su peso (vea las Especificaciones Técnicas)
• Cuando monte este producto en alto, use siempre un cable de seguridad. Monte el producto con seguridad a un punto de anclaje, como una plataforma elevada o un truss.
• Cuando cuelgue el producto de un truss, debe usar una abrazadera de montaje con la resistencia al peso adecuada.
• Los mandos de ajuste del soporte permiten el ajuste direccional para dirigir el producto hacia el ángulo deseado. Apriete y afloje los mandos de soporte únicamente con la mano. Usar herramientas podría estropear los mandos.

Diagrama de montaje

Uso Adecuado

Este producto es para montaje en alto solamente. Por seguridad, Chauvet recomienda montar los productos de efectos de iluminación sobre plataformas estables y elevadas, o en soportes en alto sólidos utilizando abrazaderas apropiadas para colgar. En todos los casos, utilice cables de seguridad. Obtenga el material de fijación apropiado de su proveedor de iluminación.

Las disposiciones internacionales de seguridad láser precisan que los productos de láser se manejen de la forma mostrada a continuación, con una separación vertical mínima de 3 metros (9,8 pies) entre el suelo y la luz láser más baja. Además, se requiere una separación horizontal de 3 metros entre la luz láser y los espectadores u otros espacios públicos.

¡CUIDADO! El uso de controles, ajustes o procedimientos distintos a LOS que se especifican EN ESTE MANUAL DE USUARIO pueden causar exposición peligrosa a la radiación.

4. Funcionamiento

Este producto no está diseñado para un uso continuo. Asegúrese de que hace descansos regulares durante su funcionamiento para maximizar la vida de su láser. Desconecte siempre el Scorpion Storm RGBY de la alimentación cuando no lo use.

Funcionamiento del panel de control

Para acceder a las funciones del panel de control, use los cuatro botones ubicados bajo la pantalla. Consulte la Vista general del producto para ver la posición de los botones en el panel de control.

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú o aumenta un valor numérico seleccionado
	Navega hacia abajo por la lista de menú o disminuye un valor numérico seleccionado
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Modo Niveles	de programación Descripción
Modo automático	AuF	ALL, GbY, rbY, rGY,rGb, bY, GY, Gb, rY, rb,rG, Y, b, G, r, rdM	Programa automático (rápido)
	AuS	ALL, GbY, rbY, rGY,rGb, bY, GY, Gb, rY, rb,rG, Y, b, G, r, rdM	Programa automático (lento)
Sensibilidad Sou	S 0–9 Sensibilidad al sonido
Modo esclavo	SLV		Modo esclavo
Modo DMX	001–506		Selecciona la dirección de inicio DMX
Control remoto	rEM		Mando a distancia inalámbrico(No funciona en los modos esclavo y DMX)

Configuración (DMX)

El Scorpion Storm RGBY funciona con un controlador DMX. La información sobre DMX se encuentra en el Manual DMX de CHAUVET, disponible desde el sitio web de Chauvet: http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Dirección de inicio

Cuando seleccione una dirección DMX de inicio, tenga en cuenta siempre el número de canales DMX que usa el modo seleccionado. Si escoge una dirección de inicio que es demasiado alta, podría estar restringiendo el acceso a alguno de los canales del producto.

El Scorpion Storm RGBY usa hasta 5 y 7 canales DMX, lo cual determina que la dirección más alta que se puede configurar es 506.

Si no está familiarizado con el protocolo DMX, descargue el Manual DMX de www.chauvetdj.com. Para seleccionar la dirección de inicio, haga lo siguiente:

1. Pulse repetidamente hasta que aparezca en la pantalla 001-506.
2. Use o para aumentar o disminuir la dirección de inicio.
3. Pulse .

Valores y asignaciones de canal DMX

7 canales

Canal Función Valor Porcentaje/Configuración
1 Modo de control				000 ⇔ 050 Sin función051 ⇔ 075 Programa automático, rápido076 ⇔ 100 Programa automático, lento101 ⇔ 150 Programa de sonido151 ⇔ 200 Modo DMX 1201 ⇔ 255 Modo DMX 2
2	R o t a c			000 ⇔ 004 Sin función005 ⇔ 127 Rotación en sentido horario, lento a rápido127 ⇔ 133 Parada134 ⇔ 255 Rotación en el sentido anti-horario, lento a rápido
3	Línea			000 ⇔ 255 Segmentos de línea, cortos a largos
4	R o j o			000 ⇔ 004 Sin función005 ⇔ 010 Rojo011 ⇔ 254 Estroboscopio, lento a rápido255 Estroboscopio, sonido activo
5	V e r d e			000 ⇔ 004 Sin función005 ⇔ 010 Verde011 ⇔ 254 Estroboscopio, lento a rápido255 Estroboscopio, sonido activo
6 Azul				000 ⇔ 004 Sin función005 ⇔ 010 Azul011 ⇔ 254 Estroboscopio, lento a rápido255 Estroboscopio, sonido activo
7 Amarillo				000 ⇔ 004 Sin función005 ⇔ 010 Amarillo011 ⇔ 254 Estroboscopio, lento a rápido255 Estroboscopio, sonido activo

• Para manejo activado por sonido del láseres usando el control DMX, asegúrese de que el canal 1 está configurado en modo sonido (101 ⇔ 150)
• Para acceder al modo de 7 personalidades usando el control DMX, configure el canal 1 en el modo DMX 1 (151 ⇔ 200).
• Para acceder al modo de 7 personalidades usando el control DMX, configure el canal 1 en el modo DMX 2 (201 ⇔ 255).

5 canales

Canal Función Valor Porcentaje/Configuración
1 Modo de control		000 ⇔ 050	Sin función
		051 ⇔ 075	Programa automático, rápido
		076 ⇔ 100	Programa automático, lento
		101 ⇔ 150	Programa de sonido
		151 ⇔ 200	Modo DMX 1
		201 ⇔ 255	Modo DMX 2
2	R o t a c	000 ⇔ 004	Sin función
		005 ⇔ 127	Rotación en sentido horario, lento a rápido
		127 ⇔ 133	Parada
		134 ⇔ 255	Rotación en el sentido anti-horario, lento a rápido
3	Línea	000 ⇔ 255	Segmentos de línea, cortos a largos
4 Selección de color		000 ⇔ 004	Apagón
		005 ⇔ 012	Rojo
		013 ⇔ 020	Verde
		021 ⇔ 028	Azul
		029 ⇔ 036	Amarillo
		037 ⇔ 044	Rojo encendido, estroboscópico verde
		045 ⇔ 052	Rojo encendido, estroboscópico azul
		053 ⇔ 060	Rojo encendido, estroboscópico amarilla
		061 ⇔ 068	Verde encendido, estroboscópico rojo
		069 ⇔ 076	Verde encendido, estroboscópico azul
		077 ⇔ 084	Verde encendido, estroboscópico amarillo
		085 ⇔ 092	Azul encendido, estroboscópico roja
		093 ⇔ 100	Azul encendido, estroboscópico verde
		101 ⇔ 108	Azul encendido, estroboscópico amarilla
		109 ⇔ 116	Amarillo encendido, estroboscópico roja
		117 ⇔ 124	Amarillo encendido, estroboscópico verde
		125 ⇔ 132	Amarillo encendido, estroboscópico azul
		133 ⇔ 138	Estroboscópico rojo y verde
		139 ⇔ 144	Estroboscópico rojo y azul
		145 ⇔ 150	Estroboscópico rojo y amarillo
		151 ⇔ 156	Estroboscópico verde y azul
		157 ⇔ 162	Estroboscópico verde y amarillo
Canal	Función	Valor	Porcentaje/Configuración
4 Selección de color		163 ⇔ 168	Estroboscópico azul y amarillo
		169 ⇔ 174	Estroboscópico rojo, verde y azul
		175 ⇔ 180	Estroboscópico rojo, verde y amarillo
		181 ⇔ 186	Estroboscópico roja, azul y amarillo
		187 ⇔ 192	Estroboscópico verde, azul y amarillo
		193 ⇔ 198	Estroboscópico rojo, verde, azul y amarillo
		199 ⇔ 204	Estroboscópico alterna rojo y verde
		205 ⇔ 210	Estroboscópico alterna rojo y azul
		211 ⇔ 215	Estroboscópico alterna rojo y amarillo
		216 ⇔ 220	Estroboscópico alterna verde y azul
		221 ⇔ 225	Estroboscópico alterna verde y amarillo
		226 ⇔ 230	Estroboscópico alterna azul y amarillo
		231 ⇔ 235	Estroboscópico alterna rojo, verde y azul
		236 ⇔ 240	Estroboscópico alterna rojo, verde y amarillo
		241 ⇔ 245	Estroboscópico alterna rojo, azul y amarillo
		246 ⇔ 250	Estroboscópico alterna verde, azul y amarillo
		251 ⇔ 255	Estroboscópico alterna roja, verde, azul y amarillo
5 Estroboscópico		000 ⇔ 004	Sin función
		005 ⇔ 254	Estroboscópico, lento a rápido
		255 Modo de sonido estroboscópico

Configuración (Independiente)

Configure el producto en uno de los modos independientes para controlarlo sin controlador DMX.

Nunca conecte un producto que está funcionando en cualquier modo independiente a una línea DMX conectada a un controlador DMX. Los productos en modo independiente pueden transmitir señales DMX que podrían interferir con las señales DMX del controlador.

Modo automático

Para hacer funcionar el Scorpion Storm RGBY en modo automático, siga las instrucciones siguientes.

1. Pulse repetidamente hasta que aparezca AuF o AuS en la pantalla.
2. Pulse .
3. Utilice o para seleccionar entre ALL, GbY, rbY, rGY, rGb, bY, GY, Gb, rY, rb, rG, Y, b, G, r y rdM.
4. Pulse .

Sensibilidad al sonido

Para configurar la sensibilidad al sonido en el Scorpion Storm RGBY, siga las instrucciones siguientes.

1. Pulse repetidamente hasta que aparezca Sou en la pantalla.
2. Pulse
3. Utilice o para seleccionar entre S 0-9.
4. Pulse .

- El producto solo responderá a bajas frecuencias en la música (graves y percusión).

- En modo Activo por Sonido, el láser se quedará en oscuro tras 3 segundos de silencio o con el sonido por debajo del nivel de sensibilidad configurado.

IRC-6 control remoto por infrarrojos

El Scorpion Storm RGBY es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET. Para habilitar el control inalámbrico por IRC-6, siga las instrucciones siguientes.

1. Pulse repetidamente hasta que aparezca rEN en la pantalla.
2. Pulse .

Funcionamiento de IRC-6

Modo Automático

Para activar el modo automático con el IRC-6:

1. Pulse en el IRC-6.

Modo sonido

Para activar el modo sonido con el IRC-6:

1. Pulse en el IRC-6.
2. Pulse <0-9> para aumentar o disminuir la sensibilidad (9 es el más sensible al sonido).

Estroboscópico

Para activar la luz estroboscópica con el IRC-6:

1. Pulse en el IRC-6.
2. Pulse el color deseado, de (rojo), (verde), (azul), o (amarillo).
3. Pulse los números <0–9> para aumentar o disminuir la frecuencia estroboscópica (0 es apagón, 1 es el más rápido, 8 es el más lento y 9 es estroboscópico activado por sonido).

Control manual

Para seleccionar manualmente el color del láser con el IRC-6:

1. Pulse el color deseado, de (rojo), (verde), (azul), o (amarillo).

Velocidad

Para ajustar la velocidad del motor con el IRC-6:

1. Pulse en el IRC-6.
2. Pulse los números <0-9> para aumentar o disminuir la velocidad del motor (0 es parar, 1 es el más rápido, y 9 es el más lento).

Segmentos de línea

Para ajustar la longitud de los segmentos de línea con el IRC-6:

1. Pulse <%> en el IRC-6.
2. Pulse los números <0–9> para aumentar o disminuir la longitud de los segmentos de línea (0 es el más corto; 9 es el más largo).

Control remoto inalámbrico

Para ingresar al modo de control remoto con el IRC-6 (no funciona en los modos Esclavo / DMX):

1. Pulse en el IRC-6 para ingresar al modo de control remoto.
2. Pulse nuavamente para volver al último modo.

Oscuro

Para oscurecer los láseres con el IRC-6:

1. Pulse en el IRC-6.

Esto apagará todas las luces hasta que se pulsarse nuevamente el botón.

NOTA: EÍ IRC-6 no responderá a ninguna entrada cuando se active Oscuro. Si el producto no responde cuando se pulsa un botón, intente pulsar . Oscuro puede haber sido activado.

• Cualquier control o configuración en el mando a distancia por IR se guardará hasta que se reinicie el sistema. El sistema regresará al Modo Automático después del reinicio.
• Los botones del mando a distancia por IR que no figuran arriba están reservados para usos futuros.

Modo Maestro/Esclavo

El modo Maestro/Esclavo permite que un solo producto Scorpion Storm RGBY (el maestro), controle las acciones de uno o más productos Scorpion Storm RGBY (los esclavos) sin necesidad de un controlador DMX. El producto maestro se configurará para funcionar en modo Independiente o con el remoto IR, mientras que los productos esclavo se configurarán para funcionar en modo Esclavo. Una vez configurados y conectados, los productos esclavo funcionarán al unísono con el producto maestro. Configure los productos como se indica a continuación.

Productos esclavo:

1. Pulse repetidamente hasta que aparezca SLV en la pantalla.
2. Pulse .
3. Conecte la entrada DMX del primer producto esclavo a la salida DMX del producto maestro.
4. Conecte la entrada DMX de los siguientes productos esclavo a la salida DMX del producto esclavo precedente.
5. Termine de configurar y conectar todos los productos esclavo.

Producto maestro:

1. Configure el producto maestro para que funcione en modo Independiente o con el remoto IR.
2. Ponga el producto maestro como el primer producto de la cadena DMX.

• Configure todos los productos esclavo antes de conectar la unidad maestro a la cadena.
• Nunca conecte un controlador DMX a una línea DMX configurada para funcionamiento Maestro/Esclavo, porque el controlador puede interferir con las señales del maestro.

5. Mantenimiento

Mantenimiento del producto

El polvo acumulado reduce el rendimiento de la salida de luz y puede provocar sobrecalentamiento. Esto puede conducir a una reducción de la vida de la fuente de luz e incrementar el desgaste mecánico. Para mantener un rendimiento óptimo y minimizar el desgaste, debe limpiar este producto con frecuencia. Como norma general, limpie este producto al menos dos veces al mes. Sin embargo, el uso y las condiciones ambientales influyen para un aumento de la frecuencia de limpieza.

Para limpiar el producto, siga las instrucciones siguientes:

1. Desenchufe el producto de la alimentación.
2. Espere a que el producto esté a temperatura ambiente.
3. Use un aspirador (o aire seco comprimido) y un cepillo suave para quitar el polvo depositado en orificios de aireación externos.
4. Limpie todas las superficies exteriores con una solución suave de limpiador de cristales sin amoniaco o alcohol isopropílico.
5. Aplique la solución directamente sobre un paño suave que no deje pelusa o un paño de limpiar lentes.
6. Quite todo el polvo o suciedad de los bordes externos de la superficie de la lente.
7. Con cuidado, frote las superficies de la lente hasta que no quede turbiedad ni pelusas.

Seque siempre meticulosamente y con cuidado las superficies exteriores después de limpiarlas.

6. Especificaciones Técnicas

Dimensiones y Peso

Longitud Anchura Altura Peso

165 mm (6,5") 149 mm (5,9") 157,5 mm (6,2") 1,4 kg (3,2 lb)

Nota: Las dimensiones en pulgadas están redondeadas.

Alimentación

Tipo de fuente de alimentación Rango Selección de tensión

Conmutación (interna) 100 a 240 VCA, 50/60 Hz Detección automática (autorango)

Parámetro 120 V, 60 Hz 230 V, 50 Hz
Consumo 16 W	16 W
Corriente de funcionamiento	0.22 A	0.13 A
Fusible	T 1 A, 250 V	T 1 A, 250 V
E/S alimentación	EE.UU./Mundial	UK/Europa
Conector de entrada de alimentación	IEC	IEC
Conector de salida de alimentación	Edison	IEC
Enchufe del cable de alimentación	Edison (EE.UU.)	Enchufe local

Fuente de luz

Tipo	Alimentación	Longitud de onda
Láser (rojo)	100 mW	650 nm
Láser (verde)	40 mW	520 nm
Láser (azul)	100 mW	450 nm
Láser (amarillo)	20 mW	574 nm

Óptica fotográfica

Frecuencia de estroboscopio	Ángulo de cobertura
0 a 27 Hz	119°

Térmicas

Temp. externa mínima del láser	Temp. externa máxima del láser	Sistema de refrigeración
15 °C (59 °F)	35 °C (95 °F)	Convección asistida por ventilador

DMX

Conectores E/S	Rango de canal
XLR 3 pines	5 y 7

Pedidos

Nombre de producto	Código de artículo	Código UPC
Scorpion Storm RGBY	10061673	781462220211

RoHS

Devoluciones

En caso de que necesite asistencia o devolver un producto:

• Si se encuentra en EE. UU., póngase en contacto con la Oficina Central de Chauvet.
• Si se encuentra en el Reino Unido o Irlanda, póngase en contacto con Chauvet Europe Ltd.
• Si se encuentra en Benelux, póngase en contacto con Chauvet Europe BVBA.
• Si se encuentra en Francia, póngase en contacto con Chauvet France.
• Si se encuentra en Alemania, póngase en contacto con Chauvet Germany.
• Si se encuentra en México, póngase en contacto con Chauvet Mexico.
• Si se encuentra en cualquier otro país, NO contacte con Chauvet. Contacte con su distribuidor local. Vea www.chauvetdj.com para distribuidores fuera de EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México.

Si se encuentra fuera de los EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con su distribuidor de registro y siga sus instrucciones sobre cómo devolverle a ellos los productos Chauvet. Visite www.chauvetdj.com para detalles de contacto.

Llame a la oficina de Asistencia Técnica Chauvet correspondiente y pida un número de Autorización de Devolución de la mercancía (RMA) antes de enviar el producto. Esté preparado para proporcionar el número de modelo, número de serie y una breve descripción de la causa de la devolución.

Para enviar una solicitud de servicio en línea, vea www.chauvetdj.com/service-request.

Envíe la mercancía a portes pagados, en su caja original y con su embalaje y accesorios originales.

Chauvet no expedirá etiquetas de devolución.

Etiquete el paquete claramente con el número de RMA. Chauvet rechazará cualquier producto devuelto sin un número de RMA.

Escriba el número de RMA en una etiqueta convenientemente adherida. NO escriba el número de RMA directamente sobre la caja.

Antes de enviar el producto, escriba claramente la siguiente información en una hoja de papel y colóquela dentro de la caja:

• Su nombre
• Su dirección
• Su número de teléfono
• Número de RMA

- Una breve descripción del problema

Asegúrese de que empaqueta el producto adecuadamente. Cualquier daño en el transporte que resulte de un empaquetado inadecuado será responsabilidad suya. Se recomienda empaquetado FedEx o de doble caja.

Chauvet se reserva el derecho de usar su propio criterio para reparar o reemplazar productos devueltos.

Contacto

Información general Servicio Técnico

Oficina Central de Chauvet

Dirección: 5200 NW 108th Ave. Voz: [phone]

Sunrise, FL 33351 Fax: [phone]

Voz: [phone] Email: [e-mail]

Fax: [phone]

Número gratuito: [phone] Sitio web: www.chauvetdj.com

Chauvet Europe Ltd

Dirección: Unit 1C Email: [e-mail]

Dirección: Av. de las Partidas 34 - 3B Email: [e-mail]

(Entrada por Calle 2)

Zona Industrial Lerma Sitio web: www.chauvetdj.mx

Lerma, Edo. de México, CP 52000

Voz: [phone]

Visite el sitio web correspondiente que aparece arriba para verificar nuestra información de contacto e instrucciones para solicitor asistencia. Fuera de EE.UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México, póngase en contacto con el distribuidor del registro.

Adresse : Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000
