Scorpion Storm RGBY - Machine à effet Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à effet laser RGBY
Modèle	Scorpion Storm RGBY
Marque	Chauvet
Dimensions (L x l x H)	165 x 149 x 157,5 mm (6,5 x 5,9 x 6,2 po)
Poids	1,4 kg (3,2 lb)
Alimentation	100-240 VCA, 50/60 Hz, 16 W
Consommation courant	0,22 A (120 V) / 0,13 A (230 V)
Fusible	T 1 A, 250 V
Sources lumineuses	Laser rouge 650 nm 100 mW, vert 520 nm 40 mW, bleu 450 nm 100 mW, jaune 574 nm 20 mW
Classification laser	Classe 3R
Angle de couverture	119°
Fréquence de stroboscope	0 à 27 Hz
Connecteurs DMX	XLR 3 broches (entrée/sortie)
Modes DMX	5 ou 7 canaux
Fonctions principales	DMX, automatique, son-actif, télécommande IR (IRC-6), maître/esclave
Température de fonctionnement	15 °C à 35 °C (59 °F à 95 °F)
Système de refroidissement	Convection assistée par ventilateur
Installation	Montage en hauteur, câble de sécurité obligatoire, distance minimale 3 m du sol et du public
Entretien	Nettoyage au moins deux fois par mois avec aspirateur ou compresseur et nettoyant vitres sans ammoniaque
Pièces détachées	Fusible T 1A 250V remplaçable ; autres réparations par technicien agréé
Contenu de l'emballage	Scorpion Storm RGBY, cordon d'alimentation, manuel d'utilisation

FOIRE AUX QUESTIONS - Scorpion Storm RGBY Chauvet

Comment installer le Scorpion Storm RGBY en toute sécurité ?

Montez l'appareil en hauteur à au moins 3 mètres au-dessus du sol et à l'écart du public. Utilisez toujours un câble de sécurité et une structure pouvant supporter le poids (1,4 kg). Ne dirigez jamais le faisceau laser vers des personnes ou des surfaces réfléchissantes.

Quels sont les modes de contrôle disponibles ?

L'appareil peut être contrôlé via DMX (5 ou 7 canaux), en mode automatique (programmes rapides ou lents), en mode son-actif (réagit aux basses fréquences), via la télécommande infrarouge IRC-6 ou en mode maître/esclave sans contrôleur.

Comment régler l'adresse DMX de départ ?

Appuyez sur MENU jusqu'à afficher 001-506, utilisez les touches HAUT/BAS pour sélectionner l'adresse, puis ENTER pour valider. Tenez compte du nombre de canaux utilisés (5 ou 7) pour éviter les conflits.

Que faire si le laser ne répond plus à la télécommande IRC-6 ?

Vérifiez d'abord que le mode rEM est activé sur l'appareil (menu). Assurez-vous qu'il n'est pas en mode esclave ou DMX. Appuyez sur Blackout sur la télécommande pour réactiver. Remplacez les piles si nécessaire.

Comment nettoyer l'appareil ?

Débranchez l'appareil et attendez qu'il refroidisse. Utilisez un aspirateur ou un compresseur pour les évents, et un chiffon doux non pelucheux avec un nettoyant vitres sans ammoniaque ou de l'alcool isopropylique pour les surfaces optiques. Nettoyez au moins deux fois par mois.

Quel type de fusible utiliser et comment le remplacer ?

Utilisez un fusible de type T 1A 250V. Débranchez l'appareil, insérez un tournevis plat dans le porte-fusible, faites levier pour le sortir, remplacez le fusible, puis réinsérez le porte-fusible.

Puis utiliser cet appareil en extérieur ?

Non, le Scorpion Storm RGBY est conçu pour une utilisation en intérieur uniquement (IP20). Ne l'exposez pas à la pluie ou à l'humidité pour éviter les risques d'incendie ou d'électrocution.

Comment fonctionne le mode maître/esclave ?

Configurez les appareils esclaves en mode SLv via le menu. Connectez la sortie DMX du maître à l'entrée du premier esclave, puis chaînez les suivants. Le maître doit être en mode autonome ou IR. Ne connectez pas de contrôleur DMX.

Quelles sont les précautions laser à respecter ?

Ne regardez jamais directement le faisceau. Le laser est de classe 3R et peut causer des lésions oculaires irréversibles. Installez l'appareil à au moins 3 m du public. Ne pointez pas vers les avions, les personnes ou les surfaces réfléchissantes.

Comment activer le mode son-actif ?

Appuyez sur MENU jusqu'à afficher Sou, appuyez sur ENTER, utilisez les touches HAUT/BAS pour régler la sensibilité de S 0 (pas de son) à S 9 (très sensible), puis ENTER. Le laser s'éteint après 3 secondes de silence.

MODE D'EMPLOI Scorpion Storm RGBY Chauvet

Ce Qui Est Compris 36

Instructions Relatives au Déballage.... 36

Réclamations 36

Conventions manuelles... 36

Symboles 36

Clause de Non-Responsabilité.... 36

Propriété intellectuelle.... 36

Consignes de Sécurité 37

Avertissement : Boîtier non verrouillable 38

Consignes de Sécurité Relatives au Laser 38

Reproduction de l'Étiquette de Sécurité Laser 39

Données d'émission laser 39

Déclaration de Conformité Laser 39

2. Introduction...... 40

Vue d'ensemble du produit 40

Dimensions du produit 40

3. Configuration.... 41

Alimentation CA 41

Remplacement des fusibles 41

Installation.... 42

Orientation... 42

Suspension 42

Utilisation Adéquate 42

4. Fonctionnement

Fonctionnement du Panneau de Commande 43

Plan du menu 43

Adresse de départ 43

Affectation de Canaux DMX et Valeurs.... 44

7 canaux.... 44

5 canaux.... 45

Configuration (Autonome) 46

Mode Automatique 46

Sensibilité Sonore 46

IRC-6 Télécommande par Infrarouge 47

Fonctionnement de la IRC-6 47

Mode maître/esclave 48

5. Entretien.... 49

Entretien de l'appareil 49

6. Spécificités techniques

Renvois.... 51

Nous Contacter.... 52

FOR WARRANTY REGISTRATION AND COMPLETE TERMS AND CONDITIONS PLEASE VISIT OUR WEBSITE.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifiques. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

- Scorpion Storm RGBY

- User Manual

• Power cord

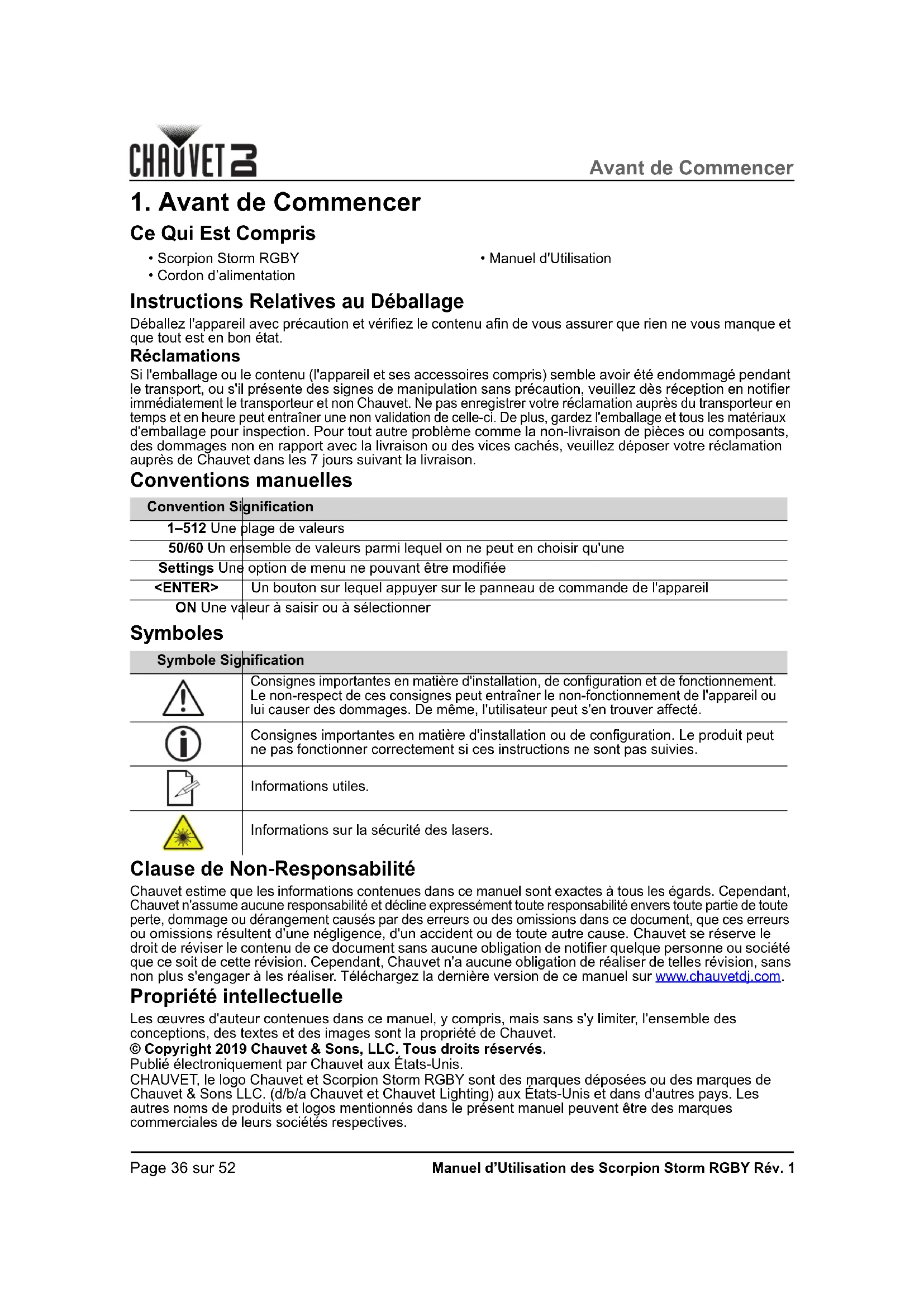

Ce qui est compris

- Scorpion Storm RGBY

- Manuel d'Utilisation

• Cordon d'alimentation

Instructions relatives au déballage

Déballez l'appareil avec précaution et vérifiez le contenu afin de vous assurer que rien ne vous manque et que tout est en bon état.

Réclamations

Si l'emballage ou le contenu (l'appareil et ses accessoires compris) semble avoir été endommagé pendant le transport, ou s'il présente des signes de manipulation sans précaution, veuillez dès réception en notifier immédiatement le transporteur et non Chauvet. Ne pas enregistrer votre réclamation auprès du transporteur en temps et en heure peut entraîner une non validation de celle-ci. De plus, gardez l'emballage et tous les matériaux d'emballage pour inspection. Pour tout autre problème comme la non-livraison de pièces ou composants, des dommages non en rapport avec la livraison ou des vices cachés, veuillez déposer votre réclamation auprès de Chauvet dans les 7 jours suivant la livraison.

Conventions manuelles

Convention Signification
1–512 Une plage de valeurs
50/60 Un ensemble de valeurs parmi lequel on ne peut en choisir qu'une
Settings Une option de menu ne pouvant être modifiée
	Un bouton sur lequel appuyer sur le panneau de commande de l'appareil
ON Une valeur à saisir ou à sélectionner

Symboles

Symbole Signification
	Consignes importantes en matière d'installation, de configuration et de fonctionnement. Le non-respect de ces consignes peut entraîner le non-fonctionnement de l'appareil ou lui causer des dommages. De même, l'utilisateur peut s'en trouver affecté.
	Consignes importantes en matière d'installation ou de configuration. Le produit peut ne pas fonctionner correctement si ces instructions ne sont pas suivies.
	Informations utiles.
	Informations sur la sécurité des lasers.

Clause de non-responsabilité

Chauvet estime que les informations contenues dans ce manuel sont exactes à tous les égards. Cependant, Chauvet n'assume aucune responsabilité et décline expressément toute responsabilité envers toute partie de toute perte, dommage ou dérangement causés par des erreurs ou des omissions dans ce document, que ces erreurs ou omissions résultent d'une négligence, d'un accident ou de toute autre cause. Chauvet se réserve le droit de réviser le contenu de ce document sans aucune obligation de notifier quelque personne ou société que ce soit de cette révision. Cependant, Chauvet n'a aucune obligation de réaliser de telles révision, sans non plus s'engager à les réaliser. Téléchargez la dernière version de ce manuel sur www.chauvetdj.com.

Propriété intellectuelle

Les œuvres d'auteur contenues dans ce manuel, y compris, mais sans s'y limiter, l'ensemble des conceptions, des textes et des images sont la propriété de Chauvet.

© Copyright 2019 Chauvet & Sons, LLC. Tous droits réservés.

Publié électroniquement par Chauvet aux États-Unis.

CHAUVET, le logo Chauvet et Scorpion Storm RGBY sont des marques déposées ou des marques de Chauvet & Sons LLC. (d/b/a Chauvet et Chauvet Lighting) aux États-Unis et dans d'autres pays. Les autres noms de produits et logos mentionnés dans le présent manuel peuvent être des marques commerciales de leurs sociétés respectives.

Consignes de sécurité

Les consignes de sécurité comprennent des informations importantes sur la sécurité des systèmes laser. Veuillez lire et bien comprendre toutes les instructions avant d'allumer le laser pour la première fois. La connaissance de ces consignes de sécurité est cruciale pour éviter toute blessure aux yeux par un laser et pour ne pas enfreindre la loi. Veuillez conserver ce manuel d'utilisation dans un lieu sûr pour vous y référer ultérieurement.

Arrêtez et LISEZ TOUTES les données de sécurité des LASERS

- Les lasers peuvent s'avérer dangereux et font l'objet de consignes de sécurité spécifiques. Une mauvaise utilisation des lasers pourrait entraîner une cécité totale ou causer des lésions oculaires. Portez une attention particulière aux libellés portant la mention AVERTISSEMENT ou REMARQUE dans ce manuel d'utilisation. Lisez et assimilez toutes les consignes AVANT de mettre cet appareil en marche pour la première fois.

- Connectez toujours l'appareil à un circuit relié à la terre afin d'éviter tout risque d'électrocution.

- Déconnectez toujours de l'alimentation principale avant de procéder à tout entretien ou remplacement du fusible.

- Évitez tout contact visuel direct avec la source lumineuse quand cet appareil est en marche.

- Assurez-vous que le cordon d'alimentation n'est ni tordu ni endommagé.

- Ne débranchez jamais cet appareil en tirant sur le cordon.

- Si vous installez l'appareil en hauteur, utilisez impérativement une élingue de sécurité pour le sécuriser au dispositif de fixation.

- Ne laissez aucun produit inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.

- Ne touchez pas cet appareil lors de son fonctionnement car il pourrait s'avérer brûlant.

- Cet appareil n'est pas conçu pour être utilisé dans une installation permanente.

- Veillez toujours à ce que la tension de la prise à laquelle vous branchez l'appareil soit comprise dans la plage indiquée sur l'étiquette ou à l'arrière de l'appareil.

- Cet appareil doit être utilisé en intérieur uniquement ! (IP20). Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.

- Installez toujours cet appareil dans un endroit bien ventilé, à au moins 20 pouces (50 cm) des surfaces adjacentes.

- Assurez-vous qu'aucune fente de ventilation sur le boîtier de l'appareil ne soit obstruée.

- Ne connectez jamais cet appareil à un gradateur.

- Assurez-vous de remplacer le fusible par un autre du même type.

- Transportez ce produit uniquement au moyen de la poignée dont il est doté.

- Mettre l'appareil hors/sous tension à de brefs intervalles est fortement déconseillé. La durée de vie de la diode laser s'en trouverait fortement réduite.

- Ne secouez pas l'appareil. Évitez tout geste brusque lors de l'installation ou de l'utilisation de l'appareil.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- La plage de température ambiante de fonctionnement pour le laser est de 15 °C à 35 °C (59 °F à 95 °F). Ne faites pas fonctionner cet appareil à des températures en dehors de cette plage.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- N'essayez jamais de réparer cet appareil. Toute réparation effectuée par une personne non qualifiée peut entraîner des dommages ou un fonctionnement erratique de l'appareil. Mettez-vous en relation avec le centre d'assistance technique autorisé le plus près de chez vous.

- Lumière laser : évitez tout contact direct avec les yeux ! N'exposez jamais intentionnellement directement vos yeux ou ceux d'autres personnes à la lumière du laser.

- Cet appareil laser peut entraîner une cécité totale ou causer des lésions oculaires instantanées si le laser entre en contact direct avec les yeux.

- Il est illégal et dangereux de diriger ce laser vers les zones destinées au public, zones où les yeux des membres du public ou du personnel pourraient être en contact direct avec les rayons laser ou des réfléchissements lumineux.

- Ne pointez pas de laser sur les avions, ceci est répréhensible par la loi.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- N'essayez JAMAIS de réparer l'appareil vous-même. Les réparations et entretiens doivent être effectués par un technicien agréé.

Conservez ce manuel d'utilisation pour référence future. Si vous étiez amené à vendre cet appareil à un autre utilisateur, veillez à lui remettre ce manuel également.

Avertissement : boîtier non verrouillable

• Cet appareil renferme un laser très puissant.
• N'ouvrez jamais le boîtier du laser, vous pourriez être exposé à des niveaux dangereux de radiation laser.
• L'intensité du laser à l'ouverture du boîtier peut entraîner instantanément une cécité, des brûlures cutanées ou des incendies.

Arrêtez et LISEZ TOUTES les consignes de sécurité des LASERS ci-dessous

La lumière laser est différente de toutes les autres lumières. La lumière laser peut causer des blessures aux yeux s'il n'est pas installé et utilisé correctement. La lumière laser est plusieurs milliers de fois plus concentrée que tout autre type de lumière. Cette concentration peut provoquer des lésions oculaires instantanées, principalement par la combustion de la rétine (la partie sensible à la lumière à l'arrière de l'œil). La chaleur d'une lumière laser ne peut pas être ressentie mais elle peut néanmoins blesser ou rendre aveugle les utilisateurs de l'appareil et le public. Même de très petites quantités de lumière laser sur de longues distances sont potentiellement dangereuses.

NE PAS penser que l'exposition à un faisceau laser est sans danger, même si ce n'est qu'une petite déviation d'un faisceau plus large. Cet appareil à laser utilise des dizaines de milliwatts de puissance laser (niveaux internes classe 3B) avant de les séparer en plusieurs faisceaux (niveaux classe 3R). Chacun des faisceaux laser de classe 3R est potentiellement dangereux pour les yeux.

NE SUPPOSEZ PAS qu'une lumière laser en mouvement est sans danger. Une lumière laser n'est jamais sans risque. Les lésions oculaires peuvent survenir en un instant, il est donc vital de faire tout le nécessaire pour éviter toute exposition directe de l'œil. Conformément à la réglementation en matière de sécurité laser, il est illégal de diriger des lasers de classe 3R dans des zones où des personnes peuvent être exposées, même si le laser est dirigé en-dessous du visage des personnes, par exemple une piste de danse.

• Ne pas faire fonctionner le laser sans avoir lu et bien compris toutes les données techniques et de sécurité de ce manuel. TOUJOURS configurer et installer tous les effets de laser afin que toute lumière laser soit à au moins 3 mètres (9,8 pieds) au-dessus du sol sur lequel les gens peuvent se tenir debout. Voir la section Utilisation Adéquate de ce manuel.
• Après l'installation, et avant l'usage en public, testez les lasers pour vous assurer de leur bon fonctionnement. Ne pas utiliser l'appareil si un défaut est détecté.
• NE PAS pointer des lasers sur des personnes ou des animaux.
• NE PAS regarder dans l'ouverture laser ou dans les faisceaux laser.
• NE PAS diriger des lasers vers des zones où des personnes pourraient y être exposées.
• NE PAS pointer des lasers vers des surfaces très réfléchissantes telles que des fenêtres, des miroirs et le métal brillant. Les réflexions de laser peuvent également être dangereuses.
• Ne jamais pointer un laser sur un avion, cela étant considéré comme une infraction fédérale.
• Ne jamais pointer un faisceau laser non terminé vers le ciel.
• Ne pas exposer l'optique de sortie (ouverture) à des produits chimiques de nettoyage agressifs.
• Ne pas utiliser le laser si le boîtier est endommagé, ouvert, ou si les optiques apparaissent endommagées de quelque manière que ce soit.
• Ne jamais ouvrir le boîtier du laser. Les niveaux élevés de puissance de laser à l'intérieur du boîtier de protection peuvent provoquer des incendies ou brûler la peau, et peuvent provoquer des blessures instantanées aux yeux.
• Ne laissez jamais ce produit fonctionner sans surveillance.
• Le fonctionnement d'un show laser de classe 3R n'est autorisé que si les lasers sont contrôlés par un professionnel qualifié, convenablement formé et ayant pris connaissance des données présentes dans ce manuel.
• Les exigences légales pour l'utilisation d'appareils de divertissement à laser varient d'un pays à l'autre. L'utilisateur est responsable des exigences légales dans l'emplacement / le pays d'utilisation.

ATTENTION ! NE PAS utiliser cet appareil de manière contraire à ce qui est spécifié dans ce manuel de l'utilisateur. Le non-respect de ces instructions annule la garantie, peut endommager le produit ou blesser l'utilisateur ou le public.

ATTENTION ! Ce produit ne peut pas être jeté avec les ordures ménagères. Veuillez contacter votre service de gestion des déchets pour la réglementation locale concernant l'élimination des produits électroniques dans votre région.

Lumiere LASER éviter l'exposition directe des YEUX

D'autres lignes directrices et programmes de sécurité pour une utilisation sans risque des lasers peuvent être trouvés dans la norme ANSI Z136.1 "Pour l'utilisation sans risque des lasers", disponible auprès du Laser Institute of America : www.lia.org De nombreux gouvernements locaux, entreprises, institutions, militaires et autres, exigent que tous les lasers soient utilisés dans le respect des directives de la norme ANSI Z136.1. Une aide pour l'affichage des lasers peut être obtenue par l'intermédiaire de l'ILDA (International Laser Display Association) : www.ilda.com.

Données d'émission laser

Tel que mesuré dans les conditions de mesure de la CEI pour la classification.

Classification laser : Classe 3R

Milieu laser rouge	LD/650 nm/100 mW
Milieu laser vert	LD/520 nm/40 mW
Milieu laser bleu	LD/450 nm/100 mW
Milieu laser jaune	LD/574 nm/20 mW
Diamètre du faisceau	<5 mm à l'ouverture
Données de pulsation	Toutes les pulsations < 4 Hz (>0.25 sec)
Divergence (chaque faisceau)	<2 mrad
Divergence (lumière totale)	<119°

Puissance laser de chaque faisceau à l'ouverture* <5 mW

* Comme mesuré selon les conditions de mesure CEI pour la classification.

Déclaration de conformité laser

Conforme aux normes de performance de la FDA pour les produits laser, sauf pour les dérogations conformément à la norme Laser Notice No. 56 du 08 mai 2019. Aucun entretien n'est nécessaire pour maintenir la conformité de ce produit aux normes de performances laser.

2. Introduction

Vue d'ensemble du produit

Dimensions du produit

Le Scorpion Storm RGBY est doté d'une alimentation universelle interne et il peut fonctionner avec des tensions d'entrée comprises entre 100 et 240 V CA, 50/60 Hz. Pour déterminer les besoins en énergie de l'appareil (disjoncteur, prise de courant et câblage), utilisez la valeur de courant figurant sur l'étiquette apposée sur le panneau arrière de l'appareil, ou consultez la section Spécificités Techniques de ce manuel. La capacité nominale affichée indique la consommation courante dans des conditions normales d'utilisation.

• Toujours connecter l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement mis à la terre pour éviter tout risque d'électrocution ou d'incendie.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Ne connectez jamais l'appareil à un rhéostat (résistance variable) ou un circuit gradateur, même si vous n'avez l'intention de vous servir du rhéostat ou du canal d'assombrissement que comme interrupteur 0 à 100%.

Remplacement des fusibles

1. Débranchez l'appareil de l'alimentation.
2. Insérez et calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. En faisant levier, faites-le sortir de son emplacement.
4. Retirez le fusible obsolète du porte-fusible et remplacez-le avec un de même type et même ampérage.
5. Insérez à nouveau le porte-fusible à sa place et rebranchez l'appareil.

Porte-fusible de rechange (à l'intérieur de la capsule de sécurité)

Débranchez l'appareil avant de procéder au remplacement du fusible.

Remplacez toujours un fusible obsolète avec un de même type et même ampérage.

Installation

Avant d'installer ce produit, lisez, assimilez et suivez les recommandations en matière de sécurité reprises dans la section Consignes de Sécurité.

Orientation

Le Scorpion Storm RGBY doit être monté de manière à garantir l'usage en toute sécurité du laser. Assurez-vous que la ventilation de cet appareil puisse s'effectuer de manière adéquate.

Suspension

• Avant de choisir un emplacement pour l'appareil, assurez-vous qu'il soit facile d'y accéder pour toute opération de maintenance et de programmation. • Assurez-vous que la structure ou la surface sur laquelle vous installez l'appareil peut en supporter le poids (voir les Spécificités Techniques)
• Utilisez toujours un câble de sécurité lorsque vous montez cet appareil en hauteur. Garantissez un montage en toute sécurité de l'appareil en le reliant à un point de fixation, comme une plateforme en hauteur ou une structure.
• Lors de la suspension de l'appareil à une structure, vous devriez utiliser un clip de fixation en mesure de supporter la charge nécessaire.
• Les molettes de réglage de la fixation permettent d'ajuster la position de l'appareil lors de son positionnement à l'angle désiré. N'utilisez aucun outil pour relâcher ou resserrer les molettes de la fixation. En utiliser pourrait endommager les molettes.

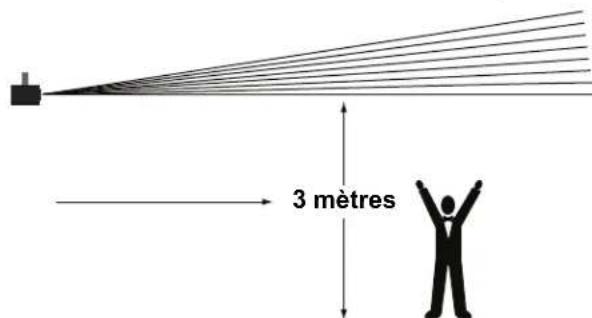

Schéma de installation

Utilisation adéquate

Cet appareil doit être monté en hauteur uniquement. Pour des raisons de sécurité, Chauvet recommande de monter vos éclairages sur une plateforme élevée stable ou des supports en hauteur renforcés au moyen de systèmes de suspension adéquats. Vous devez, dans tous les cas, utiliser des élingues de sécurité. Le matériel de montage approprié peut être acquis auprès de votre revendeur d'éclairage. Les réglementations internationales en matière de sécurité des appareils laser exigent que ceux-ci soient installés de manière à ce qu'un minimum de 3 mètres de séparation à la verticale existe entre le sol et la lumière laser la plus basse projetée. De plus, une séparation de 3 mètres à l'horizontal doit être respectée entre toute lumière laser émise et les membres du public ou autres espaces publics.

ATTENTION : L'utilisation des commandes, réglages ou procédures autres que celles spécifiées DANS CE MANUEL D'UTILISATION peut entraîner de dangereuses expositions à des radiations.

4. Fonctionnement

Cet appareil ne doit pas fonctionner de manière continue. Afin de maximiser la durée de vie de votre laser, veillez à le mettre en pause régulièrement. Débranchez toujours le Scorpion Storm RGBY quand il n'est pas utilisé.

Fonctionnement du panneau de commande

Pour accéder aux fonctions du panneau de commande, utilisez les quatre boutons situés en dessous de l'affichage. Veuillez vous référer à la Vue d'ensemble du produit pour voir les emplacements des boutons sur le panneau de commande.

Bouton Fonction

	Appuyez pour sortir de l'option ou fonction de menu courante
	Appuyez pour vous déplacer vers le haut dans une liste d'options ou pour sélectionner une valeur plus haute
	Appuyez pour vous déplacer vers le bas dans une liste d'options ou pour sélectionner une valeur plus basse

Appuyez pour activer une option de menu ou une valeur sélectionnée

Plan du menu

Mode Niveaux de programmation Description
Mode automatique	AuF	ALL, GbY, rbY, rGY,rGb, bY, GY, Gb, rY, rb,rG, Y, b, G, r, rdM	Programme automatique (rapide)
	AuS	ALL, GbY, rbY, rGY,rGb, bY, GY, Gb, rY, rb,rG, Y, b, G, r, rdM	Programme automatique (lent)
Sensibilité sonore Sou S 0–9 Sensibilité sonore
Mode esclave	SLV		Mode esclave
Mode DMX	001–506		Sélectionne l’adresse DMX de départ
Télécommande	rEM		Télécommande sans fil(Does not work in Slave and DMX modes)

Configuration (DMX)

Le Scorpion Storm RGBY fonctionne avec un contrôleur DMX. Pour plus d'informations sur le DMX, téléchargez l'introduction au DMX de CHAUVET sur le site internet de Chauvet à l'adresse : http://www.chauvetlighting.com/downloads/DMX_Primer_rev05_WO.pdf.

Adresse de départ

Lors de la sélection d'une adresse DMX de départ, veillez à toujours prendre en compte le nombre de canaux DMX utilisés par le mode DMX sélectionné. Si vous choisissez une adresse de départ trop élevée, vous pouvez restreindre l'accès à certains des canaux de l'appareil.

Le Scorpion Storm RGBY utilise jusqu'à 5 et 7 canaux DMX, ce qui détermine la plus haute adresse configurable à 506.

S'il vous manque des informations sur le protocole DMX ou si vous souhaitez approfondir vos connaissances, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Pour définir l'adresse DMX de départ, effectuez les actions suivantes :

1. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique 001-506.
2. Utilisez les touches ou pour augmenter ou diminuer l'adresse de départ.
3. Appuyez sur la touche.

Affectation de canaux DMX et valeurs

7 canaux

Canal Fonction Valeur Pourcentage/Paramétrage
1 Mode de contrôle	000 ⇔ 050	Pas de fonction
	051 ⇔ 075	Programme automatique, rapide
	076 ⇔ 100	Programme automatique, lent
	101 ⇔ 150	Programme sonore
	151 ⇔ 200	Mode DMX 1
	201 ⇔ 255	Mode DMX 2
2	R o t a t	000 ⇔ 004	Pas de fonction
		005 ⇔ 127	Rotation horaire, lente à rapide
		128 ⇔ 133	Arrêt n
		134 ⇔ 255	Rotation antihoraire, lente à rapide
3	Ligne	000 ⇔ 255	Segments de ligne, court à long
4 Rouge	000 ⇔ 004	Noir général
	005 ⇔ 010	Rouge
	011 ⇔ 254	Stroboscope, lente à rapide
	255 Stroboscope, lente à rapide
5	V e r t	000 ⇔ 010	Noir général
		005 ⇔ 010	Vert
		011 ⇔ 254	Stroboscope, lente à rapide
	255 Stroboscope, lente à rapide
6	B l e u	000 ⇔ 010	Noir général
		005 ⇔ 010	Bleu
		011 ⇔ 254	Stroboscope, lente à rapide
	255 Stroboscope, lente à rapide
7 Jaune	000 ⇔ 010	Noir général
	005 ⇔ 010	Jaune
	011 ⇔ 254	Stroboscope, lente à rapide
	255 Stroboscope, lente à rapide

• Pour un fonctionnement sonore du laser utilisant le contrôle DMX, régler le canal 1 sur le mode programme sonore (101 ⇔ 150).
• Pour accéder au mode 7 personnalités à l'aide du contrôle DMX, régler le canal 1 sur le mode DMX 1 (151 ⇔ 200).
• Pour accéder au mode 5 personnalités à l'aide du contrôle DMX, régler le canal 1 sur le mode DMX 2 (201 ⇔ 255).

5 canauxl

Channel Function Value Percent/Setting
1 Mode de contrôle		000 ⇔ 050	Pas de fonction
		051 ⇔ 075	Programme automatique, rapide
		076 ⇔ 100	Programme automatique, lent
		101 ⇔ 150	Programme sonore
		151 ⇔ 200	Mode DMX 1
		201 ⇔ 255	Mode DMX 2
2	R o t a t	000 ⇔ 004	Pas de fonction
		005 ⇔ 127	Rotation horaire, lente à rapide
		128 ⇔ 133	Arrêt
		134 ⇔ 255	Rotation antihoraire, lente à rapide
3	Ligne	000 ⇔ 255	Segments de ligne, court à long
4 Choix de couleur		000 ⇔ 004	Noir général
		005 ⇔ 012	Rouge
		013 ⇔ 020	Vert
		021 ⇔ 028	Bleu
		029 ⇔ 036	Jaune
		037 ⇔ 044	Rouge activé, strobe vert
		045 ⇔ 052	Rouge activé, strobe bleu
		053 ⇔ 060	Rouge activé, strobe jaune
		061 ⇔ 068	Vert activé, strobe rouge
		069 ⇔ 076	Vert activé, strobe bleu
		077 ⇔ 084	Vert activé, strobe jaune
		085 ⇔ 092	Bleu activé, strobe rouge
		093 ⇔ 100	Bleu activé, strobe vert
		101 ⇔ 108	Bleu activé, strobe jaune
		109 ⇔ 116	Jaune activé, strobe rouge
		117 ⇔ 124	Jaune activé, strobe vert
		125 ⇔ 132	Jaune activé, strobe bleu
		133 ⇔ 138	Stroboscope rouge et vert
		139 ⇔ 144	Stroboscope rouge et bleu
		145 ⇔ 150	Stroboscope rouge et jaune
		151 ⇔ 156	Stroboscope vert et bleu
		157 ⇔ 162	Stroboscope vert et jaune
4 Choix de couleur	163 ⇔ 168	Stroboscope bleu et jaune
	169 ⇔ 174	Strobe rouge, vert et bleu
	175 ⇔ 180	Strobe rouge, vert et jaune
	181 ⇔ 186	Strobe rouge, bleu et jaune
	187 ⇔ 192	Strobe vert, bleu et jaune
	193 ⇔ 198	Strobe rouge, vert, bleu et jaune
	199 ⇔ 204	Strobe alternant rouge et vert
	205 ⇔ 210	Strobe alternant rouge et bleu
	211 ⇔ 215	Strobe alternant rouge et jaune
	216 ⇔ 220	Strobe alternant vert et bleu
	221 ⇔ 225	Strobe alternant vert et jaune
	226 ⇔ 230	Strobe alternant bleu et jaune
	231 ⇔ 235	Strobe alternatif rouge, vert et bleu
	236 ⇔ 240	Strobe alternatif rouge, vert et jaune
	241 ⇔ 245	Strobe alternatif rouge, bleu et jaune
	246 ⇔ 250	Strobe alternatif vert, bleu et jaune
	251 ⇔ 255	Strobe alternatif rouge, vert, bleu et jaune
5 Strobe	000 ⇔ 004	Pas de fonction
	005 ⇔ 254	Stroboscope, lente à rapide
	255 Son stroboscopique

Configuration (autonome)

Permet de paramétrer l'appareil dans l'un des modes autonomes pour permettre l'utilisation sans contrôleur DMX.

Ne jamais connecter un appareil qui fonctionne en mode individuel à une chaîne DMX connectée à un contrôleur DMX. Les appareils en mode autonome peuvent émettre des signaux DMX qui interfèrent avec les signaux DMX du contrôleur.

Mode automatique

Pour faire fonctionner le Scorpion Storm RGBY en mode automatique, suivre les instructions ci-dessous.

1. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique Auf.
2. Appuyez sur la touche.
3. Utilisez les touches ou pour sélectionner de ALL, GbY, rbY, rGY, rGb, bY, GY, Gb, rY, rb, rG, Y, b, G, r et rdM.
4. Appuyez sur la touche.

Sensibilité sonore

Pour régler la sensibilité sonore sur le Scorpion Storm RGBY, suivre les instructions ci-dessous.

1. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique Sou.
2. Appuyez sur la touche.
3. Utilisez les touches ou pour sélectionner S 0–9.
4. Appuyez sur la touche.

- Le produit ne répond qu'aux basses fréquences de la musique (basses et batteries).

- Le laser s'éteint en mode son après 3 secondes de silence ou de bruit sous le réglage de sensibilité.

IRC-6 télécommande par infrarouge

Le Scorpion Storm RGBY est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET. Pour activer la commande IRC-6, suivre les instructions ci-dessous.

1. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique REN.
2. Appuyez sur la touche.

Fonctionnement de la irc-6

Mode automatique

Pour activer le mode automatique avec l'IRC-6 : 1. Appuyez sur la touche du IRC-6.

Mode son-actif

Pour activer le mode son-actif avec l'IRC-6 :

1. Appuyez sur la touche du IRC-6.
2. Appuyez sur les chiffres <0–9> pour augmenter ou diminuer la sensibilité (9 est le plus sensibilité au son).

Stroboscope

Pour activer le stroboscope avec l'IRC-6 :

1. Appuyez sur la touche du IRC-6.
2. Appuyez sur la couleur désirée, parmi (rouge), (vert), (bleu), ou (jaune).
3. Appuyez sur les chiffres <0–9> pour augmenter ou diminuer la fréquence du stroboscope (0 correspond à noir général, 1 au plus rapide, 8 au plus lent et 9 au stroboscope activé par le son).

Contrôle manuel

Pour sélectionner manuellement la couleur laser avec l'IRC-6 :

1. Appuyez sur la couleur désirée, parmi (rouge), (vert), (bleu), ou (jaune).

Vitesse

Pour régler la vitesse du moteur avec l'IRC-6 :

1. Appuyez sur la touche du IRC-6.
2. Appuyez sur les chiffres <0–9> pour augmenter ou diminuer la vitesse du moteur (0 est l'arrêt, 1 est le plus rapide et 9 est le plus lent).

Segments de ligne

Pour ajuster la longueur des segments de ligne avec l'IRC-6 :

1. Appuyez sur la touche <%> du IRC-6.
2. Appuyez sur les chiffres <0–9> pour augmenter ou réduire la longueur des segments (0 étant le plus court et 9 le plus long).

Télécommande sans fil

Pour saisir en mode de télécommande avec l'IRC-6 (ne fonctionne pas en mode Slave/DMX) :

1. Appuyez sur la touche du IRC-6.
2. Appuyez à nouveau sur pour revenir au précédent mode.

Faire le noir

Pour éteindre les lasers avec l'IRC-6 :

1. Appuyez sur la touche du IRC-6.

Cela éteindra tous les lasers jusqu'à ce que le bouton soit pressé à nouveau.

REMARQUE : l'IRC-6 ne répondra à aucune entrée lorsque faire le noir est activé.

Si le produit ne répond pas lorsque vous appuyez sur un bouton, essayez d'appuyer sur. Faire le noir peut avoir été activé.

• Toute commande ou réglage de la télécommande IR est enregistré jusqu'au redémarrage du système. Le système revient en mode automatique après redémarrage.
• Les boutons de la télécommande IR non mentionnés ci-dessus sont réservés pour usage ultérieur.

Mode maître/esclave

Le mode maître/esclave permet à un seul appareil Scorpion Storm RGBY (le maître) de contrôler les actions d'un ou plusieurs autres appareils Scorpion Storm RGBY (les esclaves) sans contrôleur DMX. L'appareil maître doit être réglé pour fonctionner en mode autonome ou avec la télécommande IR, tandis que les appareils esclaves doivent être paramétrés pour fonctionner en mode esclave. Une fois paramétrés et connectés, les appareils esclaves fonctionnent à l'unisson avec l'appareil maître. Configurez les appareils comme indiqué ci-dessous :

Appareils esclaves :

1. Appuyez sur la touche de manière répétée jusqu'à ce que l'affichage indique SLv.
2. Appuyez sur la touche.
3. Connectez l'entrée DMX du premier appareil esclave à la sortie DMX de l'appareil maître.
4. Connectez l'entrée DMX de chaque appareil esclave subséquent à la sortie DMX de l'appareil esclave précédent.
5. Continuez jusqu'à ce que tous les appareils esclaves soient paramétrés et connectés.

Appareil maître :

1. Paramétrez l'appareil maître pour un fonctionnement en mode autonome ou avec la télécommande IR.
2. Assurez-vous que l'appareil maître soit le premier appareil dans la chaîne DMX.

- Configurez tous les appareils esclaves avant de connecter le maître à la chaîne DMX.

- Ne jamais connecter un contrôleur DMX à une chaîne DMX configurée pour le fonctionnement en maître/esclave car le contrôleur peut rentrer en conflit avec les signaux du maître.

Entretien de l'appareil

L'accumulation de poussière réduit la production de lumière et peut entraîner une surchauffe de l'appareil. Cela peut entraîner une diminution de la durée de vie de la source de lumière et/ou une usure mécanique. Pour conserver des performances optimales et réduire l'usure, nettoyez vos appareils d'éclairage au moins deux fois par mois. Veuillez cependant bien garder à l'esprit que l'utilisation et les conditions environnementales peuvent contribuer à augmenter la fréquence de nettoyage.

Pour nettoyer l'appareil, suivez les instructions ci-dessous :

1. Débranchez l'appareil.
2. Attendez que l'appareil soit à la température ambiante.
3. Utilisez un aspirateur (ou un compresseur d'air) et une brosse douce pour enlever la poussière accumulée sur les surfaces/évents externes.
4. Nettoyez toutes les surfaces transparentes avec une solution douce de nettoyant pour vitres sans ammoniaque ou de l'alcool isopropylique.
5. Appliquez la solution directement sur un chiffon de coton doux et non pelucheux ou un tissu de nettoyage d'objectif.
6. Essuyez soigneusement toute trace de saleté ou d'encrassement sur la surface transparente.
7. Nettoyez en douceur les surfaces transparentes jusqu'à ce que toute peluche ou trace ait disparu.

Assurez-vous de bien sécher toutes les surfaces transparentes après les avoir nettoyées.

6. Spécificités techniques

Dimensions et poids

Longueur Largeur Hauteur Poids
165 mm (6,5 po)	149 mm (5,9 po)	157,5 mm (6,2 po)	1,4 kg (3,2 lb)

Remarque : Les dimensions en pouce sont arrondies.

Alimentation

Type d'alimentation Plage Sélection de tension

Commutation (interne) Entre 100 et 240 VCA, 50/60 Hz Universelle

Paramètre 120 V, 60 Hz 230 V, 50 Hz
Consommation	16 W	16 W
Courant de fonctionnement	0.22 A	0.13 A
Fusible	T 1 A, 250 V	T 1 A, 250 V
E/S alimentation	US/Monde	UK/Europe
Connecteur d'entrée d'alimentation	IEC	IEC
Connecteur de sortie d'alimentation	Edison	IEC
Prise du cordon d'alimentation	Edison (US) Prise locale

Source lumineuse

Type	Alimentation	Longueur d'onde
Laser (rouge)	100 mW	650 nm
Laser (vert)	40 mW	520 nm
Laser (bleu)	100 mW	450 nm
Laser (jaune)	20 mW	574 nm

Données photométriques

Fréquence de stroboscope	Angle de couverture
0 à 27 Hz	119°

Thermique

Temp. externe minimum du laser Temp. externe maximum du laser Système de refroidissement
15 °C (59 °F)	35 °C (95 °F)	Convection assistée par ventilateur

DMX

Connecteurs E/S	Plage de canaux
Prise XLR à trois broches	5 et 7
Commande
No du produit	Code de l'article	Code UPC
Scorpion Storm RGBY	10061673	781462220211

Renvois

Dans le cas où vous avez besoin d'aide ou pour retourner un produit : Renvoyez uniquement la version corrigée du passage, en respectant les règles. N'ajoutez aucun mot qui ne soit pas déjà présent ou clairement tronqué.

• Si vous résidez aux États-Unis, contactez le siège mondial de Chauvet.
• Si vous vivez au Royaume-Uni ou en Irlande, contactez Chauvet Europe Ltd.
• Si vous vivez au Benelux, contactez Chauvet Europe BVBA.
• Si vous vivez en France, contactez Chauvet France.
• Si vous vivez en Allemagne, contactez Chauvet Germany.
• Si vous vivez au Mexique, contactez Chauvet Mexico.
• Si vous résidez n'importe où ailleurs, NE contactez pas Chauvet. Contactez votre revendeur. Rendez-vous sur www. chauvetdj. com pour découvrir la liste des revendeurs .

Si vous résidez , contactez votre revendeur et suivez leurs instructions quant à la procédure à suivre pour renvoyer votre appareil. Consultez notre site Web www. chauvetdj. com pour trouver leurs coordonnées.

Téléphonez au centre d'assistance technique de Chauvet correspondant et demandez un numéro d'autorisation de retour (NAR) avant de nous réexpédier l'appareil. Pour l'obtenir, il vous sera demandé de fournir le numéro du modèle, le numéro de série ainsi qu'une brève description de l'objet du retour.

Pour soumettre une demande de service en ligne, rendez-vous sur www.chauvetdj.com/service-request. Vous devez nous retourner la marchandise en port prépayé, dans ses boîtes et emballages d'origine et avec tous ses accessoires. Chauvet ne délivrera pas d'étiquettes de renvoi.

Indiquez lisiblement le NAR sur une étiquette apposée sur le colis. Chauvet refusera la réception de tout appareil pour lequel aucun NAR n'a été demandé.

Inscrivez le NAR sur une étiquette convenablement collée. N'écrivez PAS le NAR directement sur le colis.

Avant de nous retourner le colis, inscrivez les informations suivantes, de manière lisible, sur une feuille de papier, que vous placerez à l'intérieur du colis :

• Votre nom • Votre adresse

Votre numéro de téléphone

• Le numéro de NAR

- Une courte description du problème

Veillez à emballer l'appareil de manière adéquate. Vous serez tenu responsable de tout dommage survenant lors de l'expédition de retour dû à un emballage inadéquat. Nous vous recommandons d'utiliser un emballage double ou celui de FedEx.

Chauvet se réserve le droit, à sa convenance, de réparer ou de remplacer tout appareil qui lui est retourné.

Siège mondial de chauvet

Adresse : 5200 NW 108th Ave. Téléphone : [phone]

Sunrise, FL 33351 Télécopie : [phone]

Téléphone : [phone] E-mail : [e-mail]

Télécopie : [phone]

N° vert : [phone] Site web : www.chauvetdj.com

Adresse : Unit 1C E-mail : [e-mail]

Téléphone : [phone]

Fax : [phone]

Adresse : Stokstraat 18 E-mail : [e-mail]

9770 Kruishoutem

Belgique Site web : www.chauvetdj.eu

Téléphone : [phone]

Adresse : 3, Rue Ampère

91380 Chilly-Mazarin

E-mail : [e-mail]

France Site web : www.chauvetdj.eu

Téléphone : [phone]

Site web : www.chauvetdj.eu

Téléphone : [phone]

Chauvet mexico

Téléphone : [phone]

Visitez le site web concerné ci-dessus pour vérifier nos coordonnées et les instructions pour demander de l'assistance. En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne ou du Mexique, contactez le revendeur de l'enregistrement.
