MANUAL DE USUARIO MD3010 Eurolite

MD-3010 Motor giratorio de seguridad ¡Eviteelcontactodeesteaparatoconlalluviaylahumedad!Desconectardelacorrienteantesdeabrirlacaja!¡ ¡PRECAUCIÓN! POR SU PROPIA SEGURIDAD, POR FAVOR LEA ESTE MANUAL DEL USUARIO DETENIDAMENTEANTES DE LA CONEXIÓN INICIAL!Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que-estar cualificada-seguir las instrucciones de este manual-tratar el manual como parte del producto-mantener el manual durante la vida del producto-pasar el manual a cada sucesivo poseedor o usuario del producto-descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE MD-3010.Desembale su MD-3010.

INSTRUCCIONES DE SEGURIDAD

¡Tengacuidadocuandoopereconesteaparato.Conunvoltajepeligrosopuedesufrirunapeligrosadescargaeléctricaaltocarloscables! ¡PRECAUCIÓN! Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener estacondición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instruccionesde seguridad y notas de advertencia escritas en este manual del usuario.Importante:Los daños causados por no hacer caso de las instrucciones de este manual del usuariono están sujetos a garantía. El proveedor no aceptará responsabilidad por ningúndefecto o problema resultante.00026092.DOC, Version 2.0 22/26 Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe

nmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente.

ste aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I. Siempre conectar la clavija de alimentación al final. ¡No deje que el cable de alimentación entre en contacto con otros cables! ¡Maneje los cables de corriente alterna y las conexiones de corriente alterna con mucha precaución! Asegúrese de que la tensión de alimentación no es mayor que la indicada en el panel trasero. Preste atención que el cable de alimentación no esté aplastado o pueda estar atravesado por algún tipo de superficie afilada. Compruebe el estado del aparato y del cable regularmente. Desconecte el aparato de la red cuando no vaya a ser utilizado y antes de limpiarlo. Maneje el cable únicamente por el enchufe. No desenchufe el aparato de la red tirando del cable de alimentación. Por favor tenga en cuenta que los daños causados por modificaciones manuales del aparato no están sujetas a garantía. Manténgalo lejos del alcance de los niños y de personal no profesional.

INSTRUCCIONES DE MANEJO

Este aparato es un motor profesional para girar bolas de espejo hasta un diámetro máximo de 100 cm. La carga máxima en el ojete de instalación debe nunca exceder 40 kg. El ojete de seguridad debe nunca ser cardado. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores. Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros! Nunca operar o almacenar el aparato en un ambiente con agua proyectada, lluvia, humedad o humo. Alta humedad puede reducir la insulación y causar un golpe eléctrico mortal. Cuando emplear máquinas de humo, el aparato debe ser instalado con una distancia mínima de 0,5 métros a la máquina de humo. La sala debe sólo estar saturado con humo que una visibilidad de 10 metros está garantizado. La temperatura ambiente debe ser entre -5° C y +45° C. Mantenga el aparato alejado del sol directo (especialmente en el coche) y de fuentes de calor. La humedad relativa no debe ser mas de 50 % en una temperatura ambiente de 45° C. Este aparato sólo debe ser utilizado en una altura entre -20 y 2000 m arriba del mar. Nunca operar el aparato en tormentas. Sobrevoltaje puede detruir el aparato. Siempre desconectar el aparato durante tormentas. Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos. No utilice disolventes o detergentes agresivos para limpiar el aparato. Utilice mejor un paño suave y húmedo. ¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato están prohibidas!00026092.DOC, Version 2.0 23/26

Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar

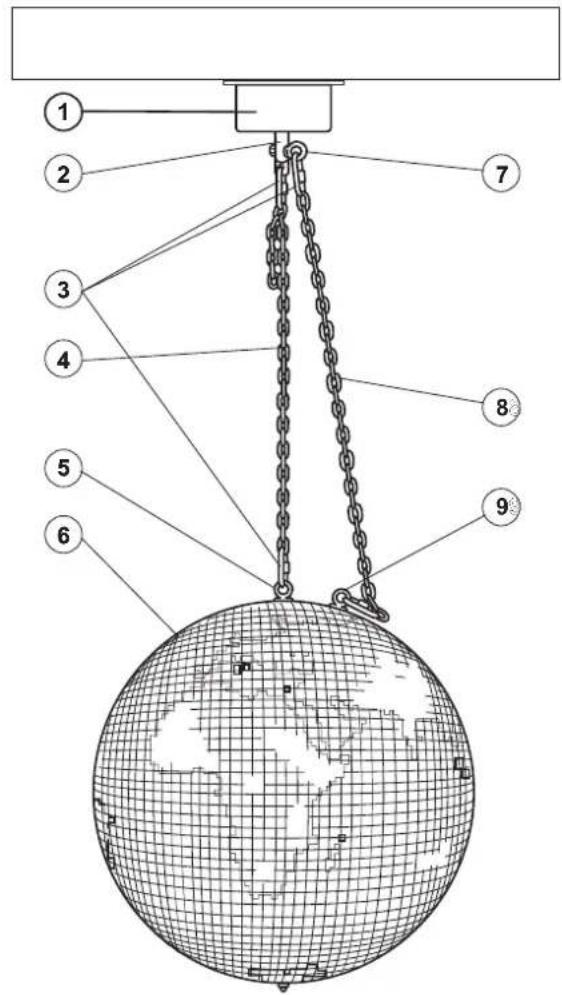

años en el producto y la garantía expira. Además todos usos diferentes pueden causar peligros come p. ej. cortocircuito, quema, descarga eléctrica, caída etc. Descripción de las partes (1) Motor de bola de espejos (2) Axis del motor (3) Eslabón de conexión roscado (4) Cadena de instalación (5) Ojete de instalación (6) Bola de espejos (7) Ojete de seguridad (8) Cadena de seguridad (9) Ojete de seguridad INSTALACIÓN La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes. La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada. Esta segunda suspensión debe ser fabricado y fijado de una manera que no parte de la instalación puede cairse en el caso de defecto de la suspensión principal. Durante el montaje del aparato, el desmontaje y operaciones de mantenimiento la presencia en áreas de movimiento, en puentes de iluminación, debajo de puestos de trabajo altos y otros áreas de peligro es permitida. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito antes de la primera puesta en marcha y antes de otra puesta en marcha después de cambios graves.00026092.DOC, Version 2.0 24/26 El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año. Fijación IMPORTANTE! UNA MONTAJE POR ENCIMA DE LA CABEZA REQUIERA MUCHA EXPERIENCIA. Ésto incluye (pero no es limitadoa) calculaciones de la capacidad de carga, material de instalación usado y inspecciones regulares del material usado y del aparato. Nunca trate de instalar el aparato su mismo si no tiene estas qualificaciones pero llame un instalador profesional. Instalaciones inadecuadas pueden causar daños de hombres y/o de propiedad. El motor debe ser instalado absolutamente horizontal en un sitio firme, sin concusiones, sin oscilaciones y resistente al fuego. Contrôle con un nivel de agua si el aparato ha sido instalado absolutamente horiontal y si el axis del motor está direccionado absolutamente vertical abajo. El motor y la bola de espejos debe ser instalados fuera de dónde personas pueden llegarlo con sus manos. Cuando quiere abajar el aparato del techo o portadores altos, siempre debe utilisar sistemas de trussing. El aparato nunca debe ser instalado pendiendo libremente en el espacio. Atención: ¡En caso de caída, aparatos montados por encima de la cabeza pueden causar daños cuantiosos! ¡Cuando tiene dudas en la seguridad de una forma de instalación, NO instale el aparato! Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces de la carga máxima del motor (p. ej. carga máxima 3 kg - carga de punto 30 kg). La solidez de la instalación depiende crucialmente de la base de asiento de la fijación (material de construcción) como p. ej. madera, homigón, hormigón gaseoso, piedras des muro etc. Por eso el material de fijación debe ir conforme con el material de construcción. Consulte a un profesional del ramo para saber la correcta combinación taco/tornillo indicando la carga máxima y el material de construcción. El aparato debe siempre ser instalado mediante todos los orificios de fijación. Sólo utilice tornillos apropriados y asegúrese de que los tornillos están fijado firmamente con el subsuelo. Procedimiento: Paso 1: Los orificios de fijación se encuentran en la base. Paso 2: Sujete la base en la localización donde el aparato vaya a ser instalado. Paso 3: Marque los orificios que han de ser taladrados con un lápiz o herramienta adecuada. Paso 4: Taladre los orificios. Paso 5: Sujete la base en la posición deseada y fijela. Sólo utilizar material no estregando como cables de acero para evitar un desgaste a causa de alta fricción. La cadena utilizada no debe exceder 100 cm de largo. Fije la cadena de instalación con el eslabón de conexión roscado en la ojete de instalación de la bola de espejos y fije el tornillo de seguridad. Inserte el cuarto eslabón de la cadena de instalación con la bola de espejos en el eslabón de conexión roscado del motor y fije el tornillo de seguridad. Para un montaje por encima de la cabeza, siempre asegurar la bola de espejos con una cadena de seguridad que puede llevar 12 vezes la carga. La cadena de seguridad debe siempre ser mas largo como la00026092.DOC, Version 2.0 25/26 cadena de instalación, tal que la cadena de seguridad queda libre de tracción. Inserte la cadena de seguridad en la ojete de seguridad de la bola de espejos y del motor. La distancia máxima de caida es 20 cm. Una cadena de anclaje ya utilizado u estropeado nunca debe ser utilizado otra vez. Nunca instalar una bola de espejos u otra carga en la ojete de seguridad. Sólo instalar la carga en el eslabón de conexión roscado de la ojete de instalación en el axis del motor. Si - por algún razón - hay la bola de espejos en la cadena de seguridad, el motor debe ser desconecto inmediatamente y la bola debe ser deinstalado inmediatamente. La instalación completa debe ser aprobado por un perito por defectos. Asegúrese de que la rotación de la bola de espejos nunca está frenado o bloqueado por partes de decoración etc. Asegúrese de que no esfuerzos laterales pueden obrar sobre la instalación. Asegúrese de que no hay corrientes de aire en el sitio de instalación que pueden causar oscilaciones de la bola de espejos. La bola de espejos y el motor deben ser instalados y operados absolutamente sin oscilaciones. Contrólar en intervalos regulares si el llavero o eslabónes de cadena arrojan de deformaciones. En este caso, debe que desinatalar la bola de espejos inmediatamente. Alimentación Conectar el aparato a la red mediante la clavija de alimentación. La ocupación de los cables de conexión es: Cable Pin Internacional Marrón Fase L Azul Neutro N Amarillo/Verde Tierra La tierra debe ser conectada.Cuando Vd. quiere instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la redcon una apertura de 3 mm por mínimo en cada polo.Sólo conectar el aparato a una instalación eléctrica conforme a las regulaciones IEC. Esta instalación debeser equipada con un disyuntor de corriente residual (RCD) con un máximo corriente residual de 30 mA. ¡PELIGRODEMUERTE! ¡Antesdelaprimerapuestaenmarcha,lainstalacióndebeserinspeccionadaporunperito!

LIMPIEZA Y MANTENIMIENTO

El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos. El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año. Durante la inspección, los puntos siguientes deben ser observados:

1) Todos tornillos con cuales el aparato o partes del aparato están montado, deben ser atornillados

fijamente y no deben ser corroídos.

2) No debe haber deformaciones en la caja, fijaciones y el sitio de instalación (techo, abajamiento,

trussing).00026092.DOC, Version 2.0 26/26

3) Partes movidos mecanicamente como ejes, ojetes y otros no deben haber rastros de desgaste (por

jemplo fatiga de material o deterioraciónes y no deben girar desequilibriadamente.

4) Los cables de conexión eléctricos no deben haber deterioraciónes, fatiga de material (por ejemplo

cables porosos) o depósitos. Otras instrucciones dependente del sitio de instalación y la utilisation deben que ser observadas por el instalador competente y problemas de seguridad deben ser elimindados.

as operaciones de mantenimiento y servicio deben ser llevadas a cabo únicamente por distribuidores autorizados. En caso de que necesite piezas de repuesto, utilice piezas originales. Si tiene alguna pregunta más, póngase en contacto con su distribuidor.

ESPECIFICACIONES TÉCNICAS

Alimentación: 230 V AC, 50 Hz ~ Consumo: 7 W Carga máxima: 40 kg Diámetro máximo de la bola de espejos: 100 cm (EUROLITE) Velocidad de rotación: aprox. 1 rev. por min. Dimensiones (La.xAn.xAl.): 280 x 240 x 110 mm Peso: 5 kg Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 04.05.2005 ©
