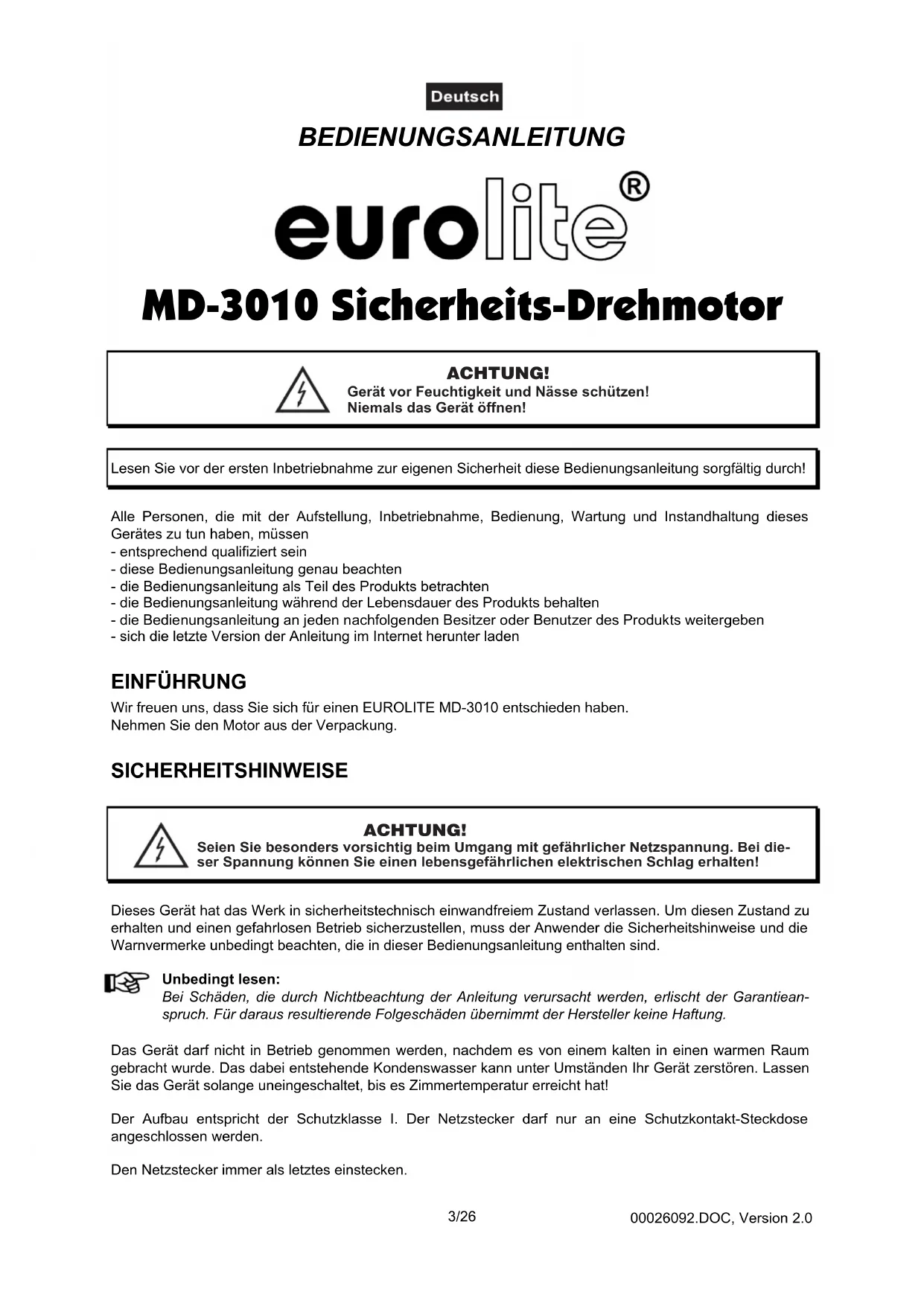

Notice Eurolite MD3010 - page 3
Handbuch anzeigen : Français FR Deutsch DE English EN Español ES

Benutzerfragen zu MD3010 Eurolite

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Beleuchtung kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD3010 - Eurolite und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD3010 von der Marke Eurolite.

BEDIENUNGSANLEITUNG MD3010 Eurolite

it Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an! Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf der Rückseite ange- geben. Stecken Sie die Netzleitung nur in geeignete Schutzkontaktsteckdosen ein. Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. Kinder und Laien vom Gerät fern halten! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Drehmotor, mit dem sich Spiegelkugeln drehen lassen. Die Maximalbelastung der Lastöse darf dabei niemals überschritten werden. Die Sicherungsöse darf niemals belastet werden! Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde aus- schließlich zur Verwendung in Innenräumen konzipiert. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter! Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht. Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Des Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen verbunden.00026092.DOC, Version 2.0 5/26

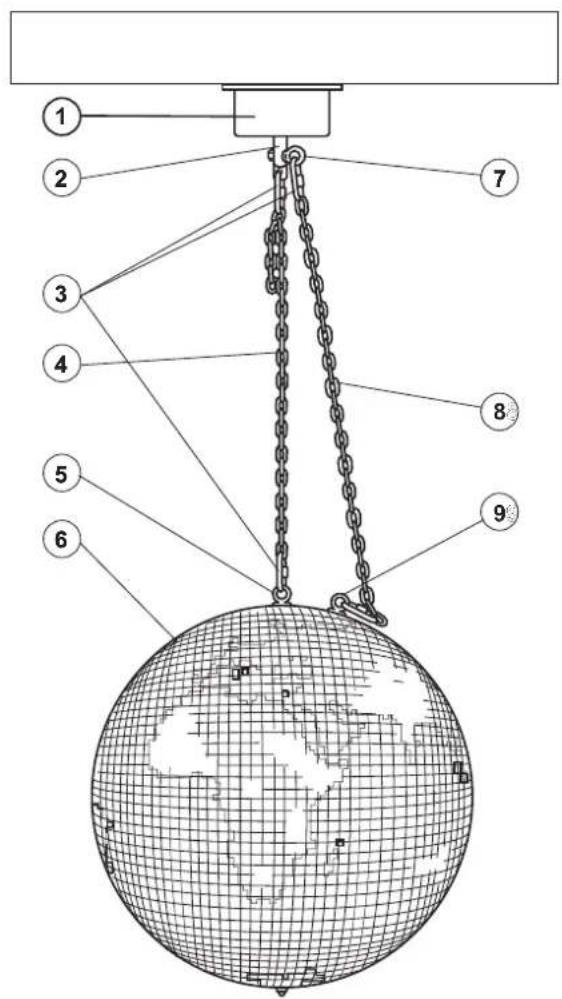

GERÄTEBESCHREIBUNG Geräteübersicht (1) Spiegelkugelmotor (2) Motorachse (3) Schraubkettenglied (4) Spiegelkugelkette (5) Befestigungsöse (6) Spiegelkugel (7) Sicherungsöse (8) Sicherungskette (9) Sicherungsöse Features Spiegelkugelmotor Zum Antrieb von Spiegelkugeln bis zu einem max. Gesamtgewicht von 40 kg • Dies entspricht bei EUROLITE Spiegelkugeln einem Durchmesser von 100 cm • Die max. Tragfähigkeit bezieht sich immer auf das tatsächliche Gewicht der Spiegelkugel incl. Spiegelkugelkette, Sicherungskette und Befestigungs- material (z. B. Schraubkettenglied) • 1 Umdrehung pro Minute • Für den professionellen Einsatz, z. B. in Diskotheken und Versammlungsstätten, müssen unbedingt die Bestimmungen der BGV C1 (vormals VBG

70) eingehalten werden • Der Motor muss immer mit einer zweiten, unabhängigen Aufhängung installiert

werden • Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden Sicherheitsmerkmale

  • Robuste Bauweise mit Stahlgehäuse für lange Laufzeiten
  • Hohe Stabilität durch massive Motorachse
  • Mechanische Fallsicherung gegen unbeabsichtigtes Lösen der Achse im Inneren des Motors
  • Geprüfte Tragfähigkeit mit 12-facher Nennlast
  • Zusätzlicher Aufnahmepunkt zur geforderten Absturzsicherung der Traglast
  • EUROLITE Sicherheits-Drehmotoren erfüllen Sicherheitsnorm EN 292 und Unfallverhütungsvorschrift BGV C1 (vormals VBG 70)
  • Qualitätsmanagement zur Prüfung jeder Produktionscharge Zur Installation benötigen Sie außer dem Motor und der Kugel zwei Anschlagketten und vier Schnellverbindungsglieder.00026092.DOC, Version 2.0 6/26 INSTALLATION Die Aufhängevorrichtungen der Spiegelkugel muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Befestigung WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und der Spiegelkugel. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Der Installationsort muss so gewählt werden, dass der Motor absolut horizontal an einem festen, erschütterungsfreien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft werden, dass der Motor absolut horizontal befestigt wurde und die Motorenachse absolut senkrecht nach unten zeigt. Der Motor und die Spiegelkugel müssen außerhalb des Handbereichs von Personen installiert werden. Wenn der Motor von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Der Motor darf niemals frei schwingend im Raum befestigt werden. Achtung: Spiegelkugeln können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Motor NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung der Belastbarkeit des Motors aushalten kann (z. B. 3 kg Belastbarkeit - 30 kg Punktbelastung). Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes. Der Motor muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.00026092.DOC, Version 2.0 7/26 Vorgehensweise: Schritt 1: An der Bodenplatte des Gerätes befinden sich die Befestigungslöcher zur Installation. Schritt 2: Halten Sie das Gerät mit der Bodenplatte an die Stelle, wo es installiert werden soll. Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug. Schritt 4: Bohren Sie die Löcher. Schritt 5: Halten Sie das Gerät mit der Bodenplatte in der gewünschten Position und schrauben Sie es fest. Als Aufhängungsmaterial dürfen niemals scheuernde Materialien wie z. B. Stahlseile verwendet werden, um eine Abnützung aufgrund der hohen Reibung zu verhindern. Die Länge der verwendeten Kette darf niemals 100 cm überschreiten. Befestigen Sie die Lastkette mit dem Schraubkettenglied an der Befestigungsöse der Spiegelkugel und ziehen Sie die Feststellmutter gut fest. Hängen Sie das vierte Glied der Lastkette mit der Spiegelkugel in dem Schraubkettenglied am Motor ein und ziehen Sie die Feststellmutter gut fest. Sichern Sie die Spiegelkugel bei Überkopfmontage immer mit einer Sicherungskette, die mindestens für das 12-fache Gewicht der Installation ausgelegt ist. Die Sicherungskette muss etwas länger als die verwendete Spiegelkugelkette sein, so dass die Sicherungskette immer zugfrei bleibt. Hängen Sie die Sicherungskette in der Sicherungsöse an der Spiegelkugel und in der Sicherungsöse am Motor ein. Der maximale Fallabstand darf 20 cm nicht überschreiten. Eine Sicherungskette, die einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungskette eingesetzt werden. An der Sicherheitsöse darf niemals eine Spiegelkugel oder eine andere Last angehängt werden. Nur an dem Schraubkettenglied in der Befestigungsöse der Motorenachse darf eine Last angehängt werden. Sollte aus irgendwelchen Gründen die Spiegelkugel an der Sicherungskette hängen, dann muss der Motor sofort stillgelegt werden und die Spiegelkugel muss sofort abgehängt werden. Die gesamte Installation muss dann von einem Sachverständigen auf Defekte untersucht werden. Achten Sie darauf, dass die Rotation der Spiegelkugel nicht durch Dekorationsteile etc. abgebremst oder unterbrochen wird. Achten Sie darauf, dass niemals Seitenkräfte auf die Installation einwirken können. Es ist darauf zu achten, dass am Montageort die Spiegelkugel nicht durch Luftströmung(en) ins Schwingen geraten kann. Die Spiegelkugel und der Motor sind absolut schwingungsfrei aufzuhängen und zu betreiben. Überprüfen Sie in regelmäßigen Abständen, ob sich die Aufhängevorrichtung (z. B. Schlüsselringe, Schäkel oder Schraubkettenglieder) oder Kettenglieder der Kette Verformungen aufweisen. In einem solchen Fall hängen Sie die Spiegelkugel bitte sofort ab. Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung Pin International Braun Außenleiter L Blau Neutralleiter N Gelb/Grün Schutzleiter00026092.DOC, Version 2.0 8/26 Hinweis Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA

emessungsdifferenzstrom ausgestattet sein. LEBENSGEFAHR! VordererstenInbetriebnahmemussdieEinrichtungdurcheinenSachverständigengeprüftwerden!

REINIGUNG UND WARTUNG

Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:

1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht

2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen

3) Mechanisch bewegte Teile wie Achsen, Ösen u. Ä. dürfen keinerlei Verschleißspuren zeigen (z.B.

Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchtig drehen.

4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse

Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 7 W Max. Last WLL (4-fach): 120 kg Max. Last BGV C1 (8-fach): 60 kg Max. Last BGV C1 (10-fach): 50 kg Max. Last BGV C1 (12-fach): 40 kg Max. Spiegelkugeldurchmesser: 100 cm (EUROLITE) Rotationsgeschwindigkeit: ca. 1 U/Min. Maße (LxBxH): 280 x 240 x 110 mm Gewicht: 5 kg Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
