| Tipo de producto | Efecto luminoso decorativo giratorio |
| Marca | Eurolite |
| Modelo | B10 |
| Dimensiones (An x Pr x Al) | 195 x 195 x 155 mm |
| Peso | 1.2 kg |
| Alimentación | 230 V CA, 50 Hz ~ |
| Potencia consumida | 85 W |
| Tipo de lámpara | 2 x 230 V/40 W E-14 |
| Velocidad de rotación | Approx. 22 rpm |
| Temperatura ambiente máx. | 45 °C |
| Temperatura máx. de la carcasa | 120 °C |
| Clase de protección | I (con conexión a tierra) |
| Distancia mínima a objetos | 0.5 m |
| Instalación | Suelo o suspensión en techo |
| Uso previsto | Interior, profesional (escenarios, discotecas) |
| Mantenimiento | Limpieza regular con paño húmedo; reemplazar las lámparas por modelos idénticos |
| Seguridad | Desconectar antes de cualquier intervención; no mirar directamente la fuente de luz |
| Índice de protección | IP20 (uso interior, no estanco) |
| Reparabilidad | Reemplazo de lámparas posible; otras reparaciones por un profesional cualificado |
Preguntas frecuentes - B10 Eurolite
Preguntas de los usuarios sobre B10 Eurolite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Iluminación en formato PDF gratis! Encuentra tus instrucciones B10 - Eurolite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. B10 de la marca Eurolite.

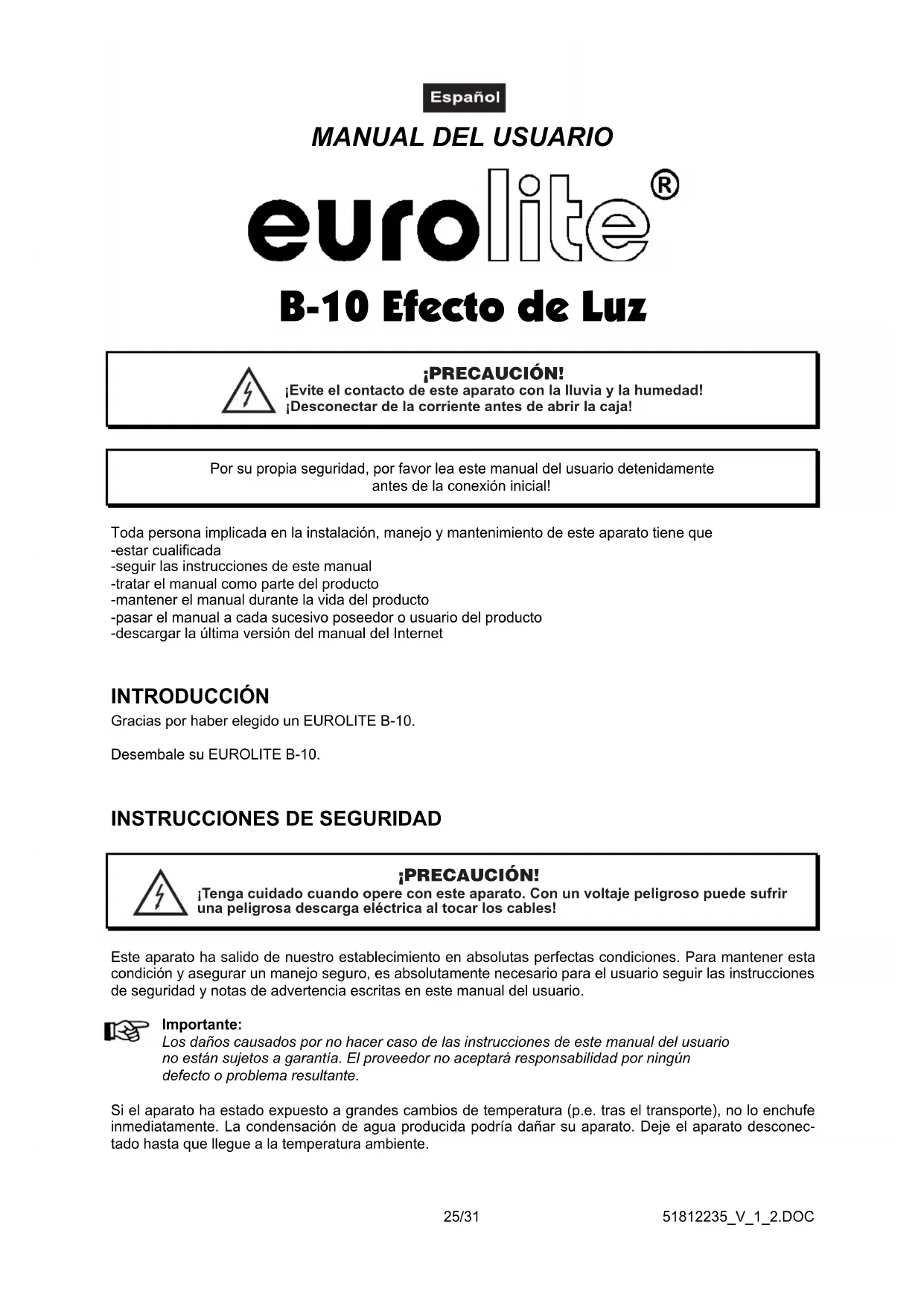

MANUAL DE USUARIO B10 Eurolite
INSTRUCCIONES DE SEGURIDAD 25
INSTRUCCIONES DE MANEJO 27
INSTALACIÓN 28
Instalar/Reemplazar las lámparas 28
Montaje 28
Instalación suspendida 29
Alimentación....30
OPERACIÓN 30
LIMPIEZA Y MANTENIMIENTO 30
ESPECIFICACIONES TÉCNICAS.... 31
Este manual del usuario es válido para las referencias: 51812235, 51812236, 51812237
Vd. puede encontrar la versión más reciente de este manual en el Internet bajo:
www.eurolite.de
BEDIENUNGSANLEITUNG
eurolite®
B-10 Lichteffekt
ACHTUNG!
¡Evite el contacto de este aparato con la lluvia y la humedad! ¡Desconectar de la corriente antes de abrir la caja!
Por su propia seguridad, por favor lea este manual del usuario detenidamente antes de la conexión inicial!
Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que
-estar cualificada
-seguir las instrucciones de este manual
-tratar el manual como parte del producto
-mantener el manual durante la vida del producto
-pasar el manual a cada sucesivo poseedor o usuario del producto
-descargar la última versión del manual del Internet
INTRODUCCIÓN
Gracias por haber elegido un EUROLITE B-10.
Desembale su EUROLITE B-10.
INSTRUCCIONES DE SEGURIDAD
¡PRECAUCIÓN!
¡Tenga cuidado cuando opere con este aparato. Con un voltaje peligroso puede sufrir una peligrosa descarga eléctrica al tocar los cables!
Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener esta condición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instrucciones de seguridad y notas de advertencia escritas en este manual del usuario.
Importante:
Los daños causados por no hacer caso de las instrucciones de este manual del usuario no están sujetos a garantía. El proveedor no aceptará responsabilidad por ningún defecto o problema resultante.
Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconectado hasta que llegue a la temperatura ambiente.
Español
Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte. Si el aparato u el cable están estropeado, consulte a su proveedor y no use el aparato.
Este aparato pertenece a la clase de protección I. El aparato sólo debe ser conectado con un enchufe de la clase I con voltaje y frecuencia indéntico como indicado en el aparato. Un voltaje u enchufe inapropiado puede destruir el aparato o causar un golpe eléctrico mortal.
Siempre conectar la clavija de alimentación al final. La clavija debe ser insertado sin fuerza. Asegúrese de que la clavija está firmemente conectado con el enchufe.
La boquilla del cable u el conector del aparato no debe ser cargado con tracción. Siempre debe haber una longura suficiente de cable al aparato. Otra vez, el cable puede ser estropeado que puede causar un golpe eléctrico mortal.
Preste atención que el cable de alimentación no esté aplastado o pueda estar atravesado por algún tipo de superficie afilada. Compruebe el estado del aparato y del cable regularmente.
Cuando Vd. utilice prolongaciones, asegúrese de que el sección de los conectores está suficiente pare el corriente del aparato. Todas las instrucciones del cable de alimentación deben ser respectadas.
Desconecte el aparato de la red cuando no vaya a ser utilizado y antes de limpiarlo. Maneje el cable únicamente por el enchufe. No desenchufe el aparato de la red tirando del cable de alimentación. Otra vez, el cable u la clavija puede ser estropeado que puede causar un golpe electrónico mortal. Si enchufes o interruptores no son accesibles, el aparato debe ser desconectado de la red.
Desconecte el aparato de la red cuando hay polvo en la clavija u el aparato. Limpie el aparato con un paño suave y húmedo. Polvo puede reducir la insulación que puede causar un golpe eléctrico mortal. Poluciones mas graves deben ser removidos por un especialista.
Líquido de todas formas deben nunca entrar en enchufes, conectores u algunos orificios del aparato. Cuando supone que líquido puede haber entrado en el aparato, desenchufe el aparato inmediatamente. También cuando el aparato se ha encontrado en un ambiente muy humedo. El aparato debe ser controlado por un especialista si insulaciones están reducidos a causa del líquido. Insulaciones reducidos pueden causar un golpe eléctrico mortal.
Piezas de todas formas deben nunca entrar en el aparato - especialmente piezas de metal. Cuando supone que piezas de metal pueden haber entrado en el aparato, desenchufe el aparato inmediatamente. Malfunciones o cortocircuitos pueden causar un golpe eléctrico mortal.
Durante la puesta en marcha inicial puede aparecer olor o humo. Este es un proceso normal y no significa necesariamente que el aparato sea defectuoso.
Atención: ¡No toque la caja del aparato durante su operación (la caja se caliente)!
No haga efecto de flash con el aparato ya que ésto reduciría la vida de la lámpara.
¡PELIGRO PARA LA SALUD!
¡No mirar directamente a la fuente de luz, las personas sensibles pueden recibir un shock epiléptico (especialmente dirigido a los epilépticos)!
Manténgalo lejos del alcance de los niños y de personal no profesional.
Nunca operar el aparato sin observación.
Español
INSTRUCCIONES DE MANEJO
Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexión con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores.
Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc.
Efectos de luz no son diseñados para un uso permanente. Considere Vd. que pausas de operación aumentan la vida de su aparato.
El aparato nunca debe ser instalado abajo de una área donde personas pueden quedarse.
No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato.
Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros!
Nunca operar o almacenar el aparato en un ambiente con agua proyectada, lluvia, humedad o humo. Alta humedad puede reducir la insulación y causar un golpe eléctrico mortal. Cuando emplear máquinas de humo, el aparato debe ser instalado con una distancia mínima de 0,5 métros a la máquina de humo. La sala debe sólo estar saturado con humo que una visibilidad de 10 metros está garantizado.
La temperatura ambiente debe ser entre -5^ C y +45^ C. Mantenga el aparato alejado del sol directo (especialmente en el coche) y de fuentes de calor.
La humedad relativa no debe ser mas de 50 % en una temperatura ambiente de 45° C.
Este aparato sólo debe ser utilizado en una altura entre -20 y 2000 m arriba del mar.
Nunca operar el aparato en tormentas. Sobrevoltaje puede detruir el aparato. Siempre desconectar el aparato durante tormentas.
El símbolo ⚡---m ^¶ indica la distancia por mínimo a objetos iluminados. La distancia entre la salida de luz y el área iluminado no debe ser menos de 0,5 metros.
Durante el montaje del proyector, el desmontaje y operaciones de mantenimiento asegúrese de que el área debajo del lugar de la instalación está bloquado.
El aparato nunca debe tocar objetos o superficies en el ambiente.
La máxima temperatura ambiente T_a = 45^ C nunca debe ser excedido.
Maneje el aparato sólo después de familiarizarse con sus funciones. No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos.
Si el aparato debe ser transportado, utilize el embalaje original para evitar daños de transporte.
¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato están prohibidas!
Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira. Además todos usos diferentes pueden causar peligros como p. ej. cortocircuito, quema, descarga eléctrica, explosión de la lámpara, caída, etc.
INSTALACIÓN
Instalar/Reemplazar las lámparas
¡PELIGRO DE MUERTE!
¡Instale las lámparas únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente!
¡PRECAUCION!
¡La lámpara debe ser reemplazada cuando esté deteriorada o deformada debido al calor!
Antes de reemplazar la lámpara, desenchufe-lo de la corriente y deje que la lámpara se enfrie.
¡Durante la instalación no toque las bombillas de cristal con las manos sin protección! ¡Por favor siga las indicaciones del fabricante de las lámparas!
No instalar una lámpara con más vatios. Una lámpara de estas características genera temperaturas para las que este aparato no ha sido diseñado. Los daños causados por no hacer caso a esta norma no están sujetos a garantía.
Para la instalación, Vd. necesita dos lámparas 230 V/40 W E-14.
Al operar las lámparas de este tipo llegan a temperaturas de hasta 240° C.
Procedimiento:
Paso 1: Desatornillar los tornillos de la parte superior de la bola.
Paso 2: Retirar la bola de la cubierta de la carcasa.
Paso 3: Cuando quire reemplazar una lámpara defectuosa, primero quite la lámpara defectuosa del casquillo.
Paso 4: Coloque la lámpara 230 V/40 W E-14 nueva en el casquillo.
Paso 5: Vuelva a colocar la caja y atornille los tornillos.
¡No maneje este aparato con la bala de caja abierta!
Montaje
¡PELIGRO DE INCENDIO!
Al instalar el aparato asegúrese de que no hay ningún material altamente inflamable (artículos de decoración, etc.) a una distancia mínima de 0,5 m.
El aparato puede ser instalado de pie o suspendido.
Instalación suspendida
¡PELIGRO DE MUERTE!
Cuando instalar el aparato, Vd. debe considerar las instrucciones de EN 60598-2-17 y de las normas nacionales respectivas. ¡La instalación sólo debe ser efectuada por un distribuidor autorizado!
La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes.
La instalación siempre debe ser efectuada con una segunda suspensión independiente, por ejemplo una red de anclaje apropriada. Esta segunda suspensión debe ser fabricado y fijado de una manera que no parte de la instalación puede cairse en el caso de defecto de la suspensión principal.
Durante el montaje del aparato, el desmontaje y operaciones de mantenimiento la presencia en áreas de movimiento, en puentes de iluminación, debajo de puestos de trabajo altos y otros áreas de peligro es permitida.
El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito antes de la primera puesta en marcha y antes de otra puesta en marcha después de cambios graves.
El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos.
El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.
Procedimiento:
El aparato debe ser instalado fuera de áreas dónde personas pueden entretenerse.
IMPORTANTE! UNA MONTAJE POR ENCIMA DE LA CABEZA REQUIERA MUCHA EXPERIENCIA. Ésto incluye (pero no es limitadoa) calculaciones de la capacidad de carga, material de instalación usado y inspecciones regulares del material usado y del aparato. Nunca trate de instalar el aparato su mismo si no tiene estas qualificaciones pero llame un instalador profesional. Instalaciones inadecuadas pueden causar daños de hombres y/o de propiedad.
El aparato debe ser instalado fuera de dónde personas pueden llegarlo con sus manos.
El aparato nunca debe ser instalado pendiendo libremente en el espacio.
Atención: ¡En caso de caída, aparatos montados por encima de la cabeza pueden causar daños cuantiosos! ¡Cuando tiene dudas en la seguridad de una forma de instalación, NO instale el aparato!
Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces del peso del aparato.
El aparato debe ser instalado en una posición absolutamente horizontal.
Cuando instalar el aparato asegúrese de instalarlo mediante todos los orificios de fijación.
Sólo utilice tornillos apropriados y asegúrese de que los tornillos están fijado firmamente con el subsuelo.
¡PELIGRO DE MUERTE!
¡Antes de la primera puesta en marcha, la instalación debe ser inspeccionada por un perito!
Español
Procedimiento:
Paso 1: Desatornillar los tornillos de la parte superior de la bola.
Paso 2: Retirar la bola de la cubierta de la carcasa.
Paso 3: Desatornillar las tuercas hexagonales con arandela de la cubierta de la carcasa. Si hace falta, tiene que sujetar los tornillos de la parte inferior de la carcasa con un destornillador de cruz para poder aflojar las tuercas.
Paso 4: Retire con cuidado la cubierta de la carcasa de la base.
Paso 5: Sujete la base en el lugar donde el B-10 tiene que ser instalado.
Paso 6: Marque el lugar donde se ha de hacer las perforaciones con un bolígrafo o una herramienta adecuada.
Paso 7: Perfore los agujeros con una broca de 6-mm.
Paso 8: Asegúrese de que las contra tuercas de los tornillos de la base están fijados.
Paso 9: Sujete la base en la posición deseada y fíjela con tornillos de 4-mm.
Paso 10: Asegúrese de que está conectado a tierra.
Paso 11: Vuelva a colocar la cubierta de la carcasa sobre la base y fije las tuercas.
Alimentación
Conectar el aparato a la red mediante la clavija de alimentación.
La ocupación de los cables de conexión es:
| Cable Pin Internacional | |
| Marrón Fase L | |
| Azul Neutro N | |
| Amarillo/Verde Tierra |  |
La tierra debe ser conectada.
Cuando Vd. quiere instalar el aparato directamente a la red local, Vd. debe instalar un interruptor de la red con una apertura de 3 mm por mínimo en cada polo.
Sólo conectar el aparato a una instalación eléctrica conforme a las regulaciones IEC. Esta instalación debe ser equipada con un disyuntor de corriente residual (RCD) con un máximo corriente residual de 30 mA.
OPERACIÓN
Puede apagar o desapagar el aparato mediante el interruptor POWER y el B-10 comienza a funcionar. Las lámparas comienzan a funcionar y la bala comienza a girar.
LIMPIEZA Y MANTENIMIENTO
El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un perito en la extension de una inspección inicial cada cuatro años por lo menos.
El empresario debe asegurar que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.
Durante la inspección, los puntos siguientes deben ser observados:
1) Todos tornillos con cuales el aparato o partes del aparato están montado, deben ser atornillados fijamente y no deben ser corroídos.
2) No debe haber deformaciones en la caja, fijaciones y el sitio de instalación (techo, abajamiento, trussing).
3) Los cables de conexión eléctricos no deben haber deterioraciones, fatiga de material (por ejemplo cables porosos) o depósitos. Otras instrucciones dependente del sitio de instalación y la utilisation deben que ser observadas por el instalador competente y problemas de seguridad deben ser elimindados.
¡PELIGRO DE MUERTE!
¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento!
Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa humedecido. ¡No se debe usar alcohol o disolventes bajo ninguna circunstancia!
¡PRECAUCION!
¡Las lentes deben ser reemplazadas cuando estén aparentemente deterioradas en caso de que su funcionamiento se vea afectado, por ejemplo a causa de fisuras o rasguños!
Las lentes requieren una limpieza semanal ya que el líquido de humo tiende a acumular residuos reduciendo la emisión de luz muy rápidamente.
El interior del proyector debe ser limpiado al menos una vez al año utilizando un aspirador o aire a presión.
No hay piezas que necesiten de servicio dentro del aparato excepto la lámpara. Las operaciones de mantenimiento y servicio deben ser llevadas a cabo únicamente por distribuidores autorizados.
Por favor vuelva a leer las instrucciones: "Instalar/Reemplazar la lámpara".
En caso de que necesite piezas de repuesto, utilice piezas originales.
Cuando el cable de alimentación sea estropeado, debe ser reemplazado por un electricista para evitar peligros posibles.
Si tiene alguna pregunta más, póngase en contacto con su distribuidor.
ESPECIFICACIONES TÉCNICAS
| Alimentación: 230 V AC, 50 Hz ~ | |
| Consumo: 85 W | |
| Velocidad de rotación: cerca 22 rev. por min | |
| Dimensiones (An.xPr.xAl.): 195 x 195 x 155 mm | |
| Peso: 1.2 kg | |
| Lámpara: 2 x 230 V/40 W E-14 | |
| Máxima temperatura ambiente T_a : | 45°C |
| Máxima temperatura de la casa (inercia) T_B : | 120°C |
Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 01.02.2007 ©
