Caractéristiques techniques	Type d'éclairage : LED, puissance : 10W, température de couleur : 3000K, flux lumineux : 800 lumens
Utilisation	Idéal pour l'éclairage d'ambiance, les événements, les spectacles et les installations temporaires
Maintenance et réparation	Vérifier régulièrement le fonctionnement des LED, nettoyer les lentilles pour maintenir une luminosité optimale
Sécurité	Respecter les normes électriques en vigueur, éviter l'exposition à l'humidité, ne pas couvrir l'appareil lors de son utilisation
Informations générales	Garantie de 2 ans, dimensions : 120 x 120 x 50 mm, poids : 1 kg

FOIRE AUX QUESTIONS - B10 Eurolite

Comment installer le projecteur Eurolite B10 ?

Pour installer le projecteur Eurolite B10, fixez-le à un support stable à l'aide des attaches fournies. Assurez-vous que le projecteur est bien sécurisé et orienté dans la direction souhaitée.

Le projecteur ne s'allume pas, que faire ?

Vérifiez d'abord que le projecteur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est activé. Si le problème persiste, vérifiez le fusible.

Comment régler l'intensité lumineuse du Eurolite B10 ?

L'intensité lumineuse du Eurolite B10 peut être ajustée à l'aide du variateur intégré. Consultez le manuel d'utilisation pour des instructions détaillées sur l'utilisation du variateur.

Le projecteur émet un bruit étrange, que dois-je faire ?

Si le projecteur émet un bruit étrange, vérifiez si des objets ne bloquent pas le ventilateur. Si le bruit persiste, débranchez l'appareil et contactez le service client pour une assistance supplémentaire.

Puis-je utiliser le Eurolite B10 à l'extérieur ?

Le Eurolite B10 est conçu principalement pour une utilisation en intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous qu'il est protégé contre l'humidité et les intempéries.

Comment nettoyer mon projecteur Eurolite B10 ?

Pour nettoyer le Eurolite B10, débranchez-le d'abord. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour le Eurolite B10 ?

Les pièces de rechange pour le Eurolite B10 peuvent être achetées auprès de revendeurs autorisés ou directement sur le site web du fabricant. Consultez le manuel pour des informations spécifiques sur les pièces.

MODE D'EMPLOI B10 Eurolite

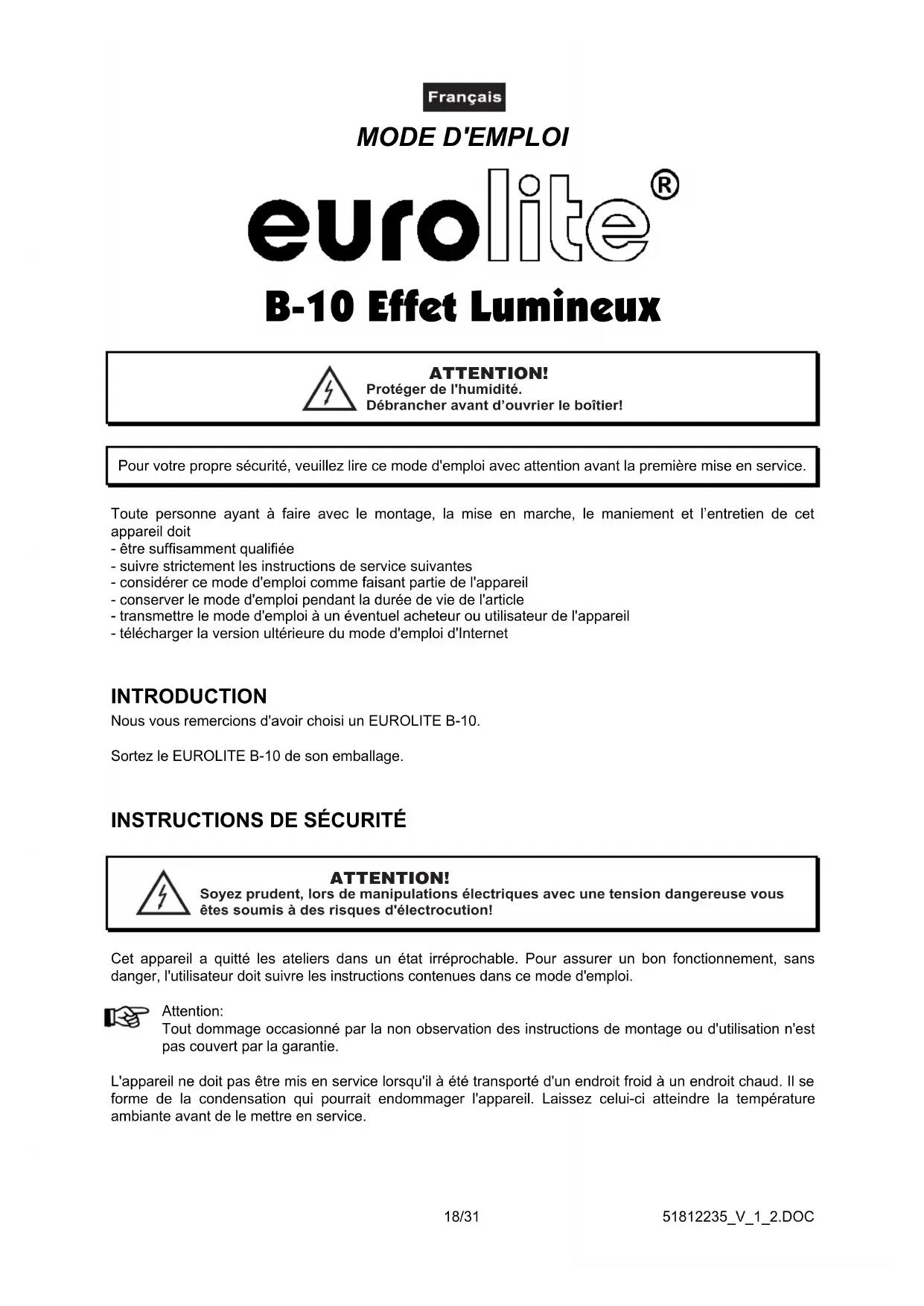

(steady state): 120° C Please note: Every information is subject to change without prior notice. 01.02.2007 ©51812235_V_1_2.DOC18/31 MODE D'EMPLOI B-10 Effet Lumineux ATTENTION! Protéger de l'humidité. Débrancher avant d’ouvrier le boîtier! Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service. Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l’entretien de cet appareil doit- être suffisamment qualifiée- suivre strictement les instructions de service suivantes- considérer ce mode d'emploi comme faisant partie de l'appareil- conserver le mode d'emploi pendant la durée de vie de l'article- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil- télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE B-10.Sortez le EUROLITE B-10 de son emballage.

INSTRUCTIONS DE SÉCURITÉ

ATTENTION! Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous êtes soumis à des risques d'électrocution! Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi. Attention:Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'estpas couvert par la garantie. L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la températureambiante avant de le mettre en service.51812235_V_1_2.DOC 19/31 Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil correspond à la classe de protection I. La fiche secteur doit être connectée uniquement à une prise secteur à contact de protection. La tension et la fréquence doivent correspondre exactement à la plaque signalétique de l'appareil. Des tensions inappropriées et des prises secteur inappropriées peuvent mener à la destruction de l'appareil et à des électrocutions mortelles. Toujours connecter la fiche secteur en dernier. Il faut inserer la fiche secteur de maniére non-violente. Faites attention à une position bien fixée de la fiche secteur. Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors du travail avec des câbles secteur et des alimentations secteur. Ne touchez jamais ces parties avec des mains mouillées! Des mains mouillées peuvent avoir des électrocutions mortelles comme conséquence. Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des dommages du câble secteur, des feus ou des électrutions mortelles peuvent en résulter. L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir une longeur de câble vers l'appareil, sinon le câble peut être endommagé, ce qui peut mener à des électrocutions mortelles. Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôler l'appareil et les câbles d'alimentation régulièrement. En cas d'utilisation de rallonges il faut assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi valables pour des rallonges éventuellement utilisées. Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être endommagées, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une disjonction de tous les pôles du côté secteur. Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce qui peut mener à des électrocutions mortelles. Des encrassements plus importants dans l'appareil et sur l'extérieur de l'appareil ne devraient être enlevés que par un technicien compétent. Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un soupçon sur le fait que même une quantité minime de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air élvée. Même si l'appareil apparemment fonctionne toujours, il oit être examiné par un technicien compétent, si par la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites peuvent causer des électrocutions mortelles. Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces métalliques. Au cas où même des pièces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devraient entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent avoir des blessures mortelles comme conséquence. Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. Attention: L’appareil produit des températures excessives!51812235_V_1_2.DOC 20/31 Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Tenir les enfants et les novices éloignés de l'appareil. Ne jamais faire marcher sans surveillance.

EMPLOI SELON LES PRESCRIPTIONS

Cet appareil est un effet lumineux pour créer des effets décoratifs. Cet appareil doit seulement être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos. Cet appareil est prévu pour des utilisations professionnelles, p. ex. sur scènes, en discothèques, théâtres etc. Les effets lumineux ne sont pas conçus pour un usage continu. Accordez leur une pause de temps à autre, cela prolongera leur durée de vie. Cet appareil doit ne jamais être installé sur un secteur où des personnes peuvent rester. Eviter les secousses et l'emploi de la force lors de l’installation ou l'utilisation de l'appareil. Quand vous choisissez le lieu d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui. L'appareil ne doit pas être utilisé ou stocké dans un environnement humide, dans lequel on doit s'attendre à des projections d'eau, de la pluie, de l'humidité ou du brouillard. L'humidité ou une humidité de l'air très élevée peut réduire l'isolation et mener à des électrocutions mortelles. Lors de l'utilisation de machines à fumée il faut faire attention à ce que l'appareil ne soit jamais exposé directement au jet de fumée et qu'il soit mis en service au moins à 0,5 m de distance d'une machine de fumée. L'espace doit être seulement saturé de fumée de sorte qu'il a ait encore une bonne vue d'au moins 10 m. Il faut que la température ambiante soit comprise entre -5° C et +45° C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple). Lorsqu'une température ambiante est de +45° C l'humidité relative atmosphérique ne doit pas dépasser 50

Cet appareil ne peut être mis en service qu'à une altitude entre -20 et 2000 m au-dessus du niveau de la mer. N'utilisez pas l'appareil pendant un orage, puisqu'un survoltage pourrait détruire l'appareil. Lors d'un orage, séparez l'appareil du secteur avec tous les pôles (tirer la fiche secteur). Le symbole ---m indique la distance minimale des objets illuminés. Ne jamais prendre une distance en- dessous de 0,5 mètres entre la sortie de lumière et la surface à illuminer! Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance. La température maximale ambiante T

= 45° C ne doit pas être dépassée.51812235_V_1_2.DOC 21/31 N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes. Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil. Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, explosion de lampe, chute etc. INSTALLATION Installer/Remplacer des lampes DANGER DE MORT! Toujours mettre hors tension avant de mettre en place les lampes! Débrancher avant toute manipulation! La lampe doit être remplacée lorsqu'elle a été endommagée ou déformée par la chaleur! ATTENTION! Avant le remplacement de l'ampoule, toujours laisser refroidir (env. 5 minutes) celle-ci et débrancher l'appareil. Ne jamais manipuler l'ampoule directement avec les doigts. Veuillez respecter les instructions du fabricant. Ne pas utiliser des ampoules d’une puissance supérieure, la température dègagée par celles-ci étant trop haute pour cet appareil. En cas de non respect de cette consigne, la garantie n’est plus valable. Pour l'installation, vous avez besoin deux lampes 230 V/40 W E-14. La lampe utilisée a une température moyenne de 240° C. Procédure: Pas 1: Dévissez les vis sur la boule du boîtier. Pas 2: Retirez la boule du boîtier du couvercle. Pas 3: Quand vous remplacez une lampe, retirez la lampe deféctueuse avant. Pas 4: Insérez la nouveau lampe 230 V/40 W E-14 dans la douille de lampe. Pas 4: Replaçez la boule du boîtier sur l'appui. Pas 5: Vissez les vis. Ne jamais mettre l'appareil sous tension sans avoir refermé la boule de boîtier.51812235_V_1_2.DOC 22/31 Montage DANGER D'INCENDIE! Assurez-vous lors du montage qu'il n'y ait pas de matériau facilement inflammable en contact avec le boîtier (distance minimale 0,5 m)! Cet appareil peut être installé sur la terre ou au plafond. Installation suspendu DANGER DE MORT! Quand installer l'appareil, il faut considerer les instructions de EN 60598-2-17 et des normes nationales réspectives! L'installation est à faire effectuer par un installateur agrée! Les dispositifs de suspension doivent être construites et conceptionnés de telle manière qu’ils puissent supporter son charge utile de 10 fois pour 1 heure sans déformation permanente nuisible. L’installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de capture approprié. Cette deuxième suspension doit être conceptionnée et installée de telle manière qu’en cas de défaut de la suspension principale aucun part de l’installation ne puisse tomber. Pendant le montage, l’adaptation et le démontage, la présence inutile dans le secteur de surfaces de mouvement, sur des ponts d’illumination, sous des place de travail surélevées ainsi que près d’autres aires de danger est interdite. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés par des experts. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente. Procédure: Dans le cas idéal, l'appareil devrait être installé en dehors du secteur de présence de personnes. IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D‘EXPERIENCE. Ceci comprend (mais n’est pas limitée seulement) des calculations pour la définition de la capacité de charge, le matériel d’installation utilisé et des inspections de sécurité régulières du matériel utilisé et du l'appareil. N’essayez jamais à procéder à une installation vous-même, si vous ne disposez pas d’une telle qualification, mais en commissionnez un installateur professionnel. Des installations incorrectes peuvent causer des blessures et/ou l’endommagement de propriété. Il faut installer l'appareil en dehors du secteur d’opération à la main de personnes. Ne jamais installez l'appareil de manière qu’il puisse osciller librement dans l‘espace. Attention: En tombant, les appareil en montage par dessus peuvent causer des blessures considérables! En cas de doutes concernant la sécurité d’une forme d’installation possible, NE PAS installer l'appareil! Rassurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre du l'appareil. L'appareil doit être installé dans une position absolument horizontal.51812235_V_1_2.DOC 23/31 Quand installer l'appareil, assurez-vous que vous l'installez grâce à tous les trous d'installation. Seulement utiliser des vis appropriés et assurez-vous que tous les vis soient connectés firmement avec le sous-sol. DANGER DE MORT! Avant la première mise en marche, l’installation doit être contrôlé par un organisme agrée! Procédure: Pas 1: Dévissez les vis sur la boule du boîtier. Pas 2: Retirez la boule du boîtier du couvercle. Pas 3: Dévissez les écroux hexagonals avec couronne sur le couvercle. Pas 4: Retirez le couvercle de la plaque de fond. Pas 5: Maintenez la plaque de fond à la position d'installation. Pas 6: Marquez les forures avec un crayon ou un outil approprié. Pas 7: Forez les forures avec un foret de 6 mm et utilisez des chevilles de 6 mm. Pas 8: Faites attention à ce que les contre-écrous des deux vis de la plaque de base soient bien serrées. Pas 9: Maintenez la plaque de fond dans la position désireée et vissez avec des vis de 4 mm. Pas 10: Assurez-vous que la prise de terre est connectée. Pas 11: Posez le couvercle sur la plaque de fond et vissez avec les écroux. Alimentation Branchez l’appareil avec la fiche au secteur. L'occupation des câbles de connexion est: Câble Pin International Brun Phase L Bleu Neutre N Jaune/Vert Terre La terre doit être connectée! Quand vous connectez l'appareil directement au secteur local, vous deviez installer un interrupteur du secteur avec une aperture de 3 mm au minimum sur chaque pôle. Cet appareil doit seulement être connecté avec une installation électrique correspondant aux régulations IEC. L’installation doit être équipée avec un disjoncteur à courant de défaut (RCD) avec un courant différentiel résiduel de 30 mA. MANIEMENT Avec l'interrupteur POWER, vous pouvez mettre l'appareil sous/hors ténsion et le B-10 commence à fonctionner. Les lampes commencent à luire est la boule commence à tourner.

NETTOYAGE ET MAINTENANCE

L’entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins une fois par an par une personne compétente.51812235_V_1_2.DOC 24/31 Entre autres, il faut respecter particulièrement les points suivants:

1) Toutes les vis avec lesquelles l’appareil ou des parties de l’appareil sont montés, doivent être fixément

serrées et ne doivent pas être corrodées.

2) Au boîtier, aux fixations et au lieu de montage (plafond, fixations pour une installation sur un niveau

moins élevé, Traverse) aucune déformationne doit être visible.

3) Les lignes de raccord électriques ne doivent pas avoir aucun endommagement, viellissement de

matériel (par ex. des lignes poreux) ou des dépôts. D’autres régulations adaptées au lieu d’utilisation respectif et à l’utilisation, seront respectées par l’installateur compétent et des défauts de sécurité seront éliminés. Toujours débrancher avant de proceder à l'entretien! DANGER DE MORT! L'appareil doit être nettoyé régulièrement (poussière etc). Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le nettoyage. Les lentilles endommagées doivent être remplacées pour que la qualité du rayon ne soit pas amoindrie par les fissures ou rayures éventuelles! ATTENTION! Les lentilles doivent être nettoyées toutes les semaines, car des résidus de liquide de brouillard se déposent rapidement. Nettoyer l’intérieur du projecteur au moins une fois par an avec un aspirateur ou une lame d’air. L'intérieur de l'appareil ne contient pas de parties nécessitant un entretien sauf la lampe. L'entretien et les réparations doivent être effectués uniquement par du personnel de service compétent! Veuillez faire attention aux instructions sous "Installater/Remplacer la lampe". Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine. Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agrée pour éviter des dangers. Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition.

45° C Maximale température du boîtier (à l'équilibre) T

120° C Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis. 01.02.2007 ©51812235_V_1_2.DOC 25/31
