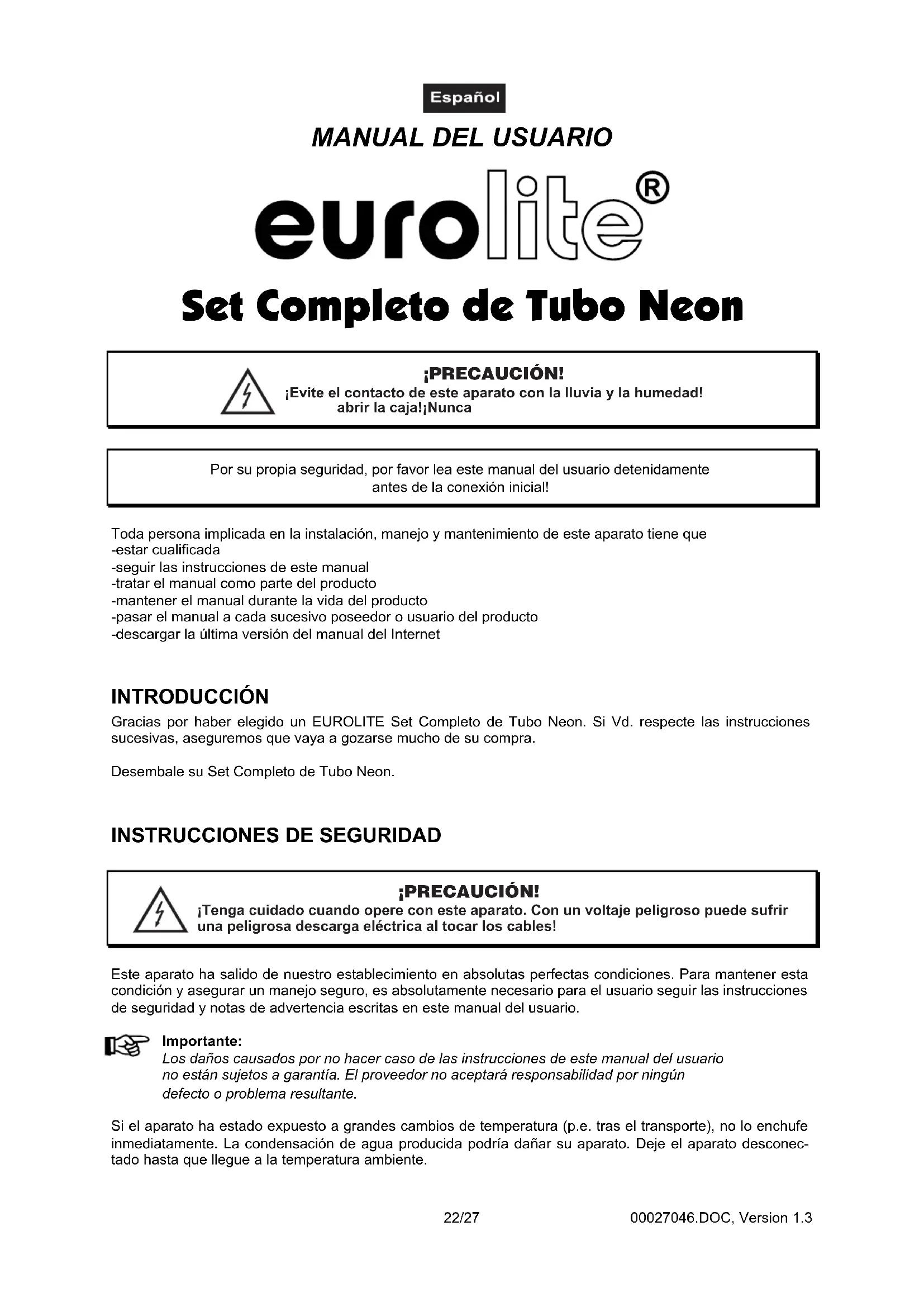

MANUAL DE USUARIO UVTube Slim Eurolite
INSTRUCCIONES DE SEGURIDAD 22
INSTRUCCIONES DE MANEJO 23
INSTALACIÓN 25
Instalar/Reemplazar la lámpara 25
Fijación 25
OPERACIÓN 26
LIMPIEZA Y MANTENIMIENTO 26
ESPECIFICACIONES TÉCNICAS 26
Este manual del usuario es válido para las referencias: 51101450, 51101452, 51101454, 51101456, 51101460, 51101462, 51101464
Vd. puede encontrar la versión más reciente de este manual en el Internet bajo:
www.eurolite.de
BEDIENUNGSANLEITUNG
eurolite®
UV-Röhre Kompletset
ACHTUNG!
¡Evite el contacto de este aparato con la lluvia y la humedad! abrir la caja!¡Nunca
Por su propia seguridad, por favor lea este manual del usuario detenidamente antes de la conexión inicial!
Toda persona implicada en la instalación, manejo y mantenimiento de este aparato tiene que -estar cualificada
-seguir las instrucciones de este manual
-tratar el manual como parte del producto
-mantener el manual durante la vida del producto
-pasar el manual a cada sucesivo poseedor o usuario del producto
-descargar la última versión del manual del Internet
INTRODUCCIÓN
Gracias por haber elegido un EUROLITE Set Completo de Tubo Neon. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra.
Desembale su Set Completo de Tubo Neon.
INSTRUCCIONES DE SEGURIDAD
¡PRECAUCIÓN!
¡Tenga cuidado cuando opere con este aparato. Con un voltaje peligroso puede sufrir una peligrosa descarga eléctrica al tocar los cables!
Este aparato ha salido de nuestro establecimiento en absolutas perfectas condiciones. Para mantener esta condición y asegurar un manejo seguro, es absolutamente necesario para el usuario seguir las instrucciones de seguridad y notas de advertencia escritas en este manual del usuario.
Importante:
Los daños causados por no hacer caso de las instrucciones de este manual del usuario no están sujetos a garantía. El proveedor no aceptará responsabilidad por ningún defecto o problema resultante.
Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconectado hasta que llegue a la temperatura ambiente.
Español
¡No deje que el cable de alimentación entre en contacto con otros cables! ¡Maneje los cables de corriente alterna y las conexiones de corriente alterna con mucha precaución!
Asegúrese de que la tensión de alimentación no es mayor que la indicada en el aparato.
Preste atención que el cable de alimentación no esté aplastado o pueda estar atravesado por algún tipo de superficie afilada. Compruebe el estado del aparato y del cable regularmente.
La boquilla del cable u el conector del aparato no debe ser cargado con tracción. Siempre debe haber una longura suficiente de cable al aparato. Otra vez, el cable puede ser estropeado que puede causar un golpe eléctrico mortal.
Cuando Vd. utilice prolongaciones, asegúrese de que el sección de los conectores está suficiente pare el corriente del aparato. Todas las instrucciones del cable de alimentación deben ser respectadas.
Desconecte el aparato de la red cuando no vaya a ser utilizado y antes de limpiarlo. Maneje el cable únicamente por el enchufe. No desenchufe el aparato de la red tirando del cable de alimentación. Otra vez, el cable u la clavija puede ser estropeado que puede causar un golpe eléctrico mortal. Si enchufes o interruptores no son accesibles, el aparato debe ser desconectado de la red.
Desconecte el aparato de la red cuando hay polvo en la clavija u el aparato. Limpie el aparato con un paño suave y húmedo. Polvo puede reducir la insulación que puede causar un golpe electrónico mortal. Poluciones mas graves deben ser removidos por un especialista.
Líquido de todas formas deben nunca entrar en enchufes, conectores u algunos orificios del aparato. Cuando supone que líquido puede haber entrado en el aparato, desenchufe el aparato inmediatamente. También cuando el aparato se ha encontrado en un ambiente muy humedo. El aparato debe ser controlado por un especialista si insulaciones están reducidos a causa del líquido. Insulaciones reducidos pueden causar un golpe eléctrico mortal.
Piezas de todas formas deben nunca entrar en el aparato - especialmente piezas de metal. Cuando supone que piezas de metal pueden haber entrado en el aparato, desenchufe el aparato inmediatamente. Malfunciones o cortocircuitos pueden causar un golpe eléctrico mortal.
Durante la puesta en marcha inicial puede aparecer olor o humo. Este es un proceso normal y no significa necesariamente que el aparato sea defectuoso.
Este aparato pertenece a la clase de protección II. Este aparato tiene un aislamiento de protección.
Durante la puesta en marcha inicial puede aparecer olor o humo. Este es un proceso normal y no significa necesariamente que el aparato sea defectuoso.
Atención: ¡El aparato emita una alta radiación ultravioleta durante su operación!
Atención: ¡No toque la caja del aparato durante su operación (la caja se caliente)!
No haga efecto de flash con el aparato ya que ésto reduciría la vida de la lámpara.
¡PELIGRO PARA LA SALUD!
¡No mirar directamente a la fuente de luz, las personas sensibles pueden recibir un shock epiléptico (especialmente dirigido a los epilépticos)!
Manténgalo lejos del alcance de los niños y de personal no profesional.
Nunca operar el aparato sin observación.
INSTRUCCIONES DE MANEJO
Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexión con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores.
Español
Efectos de luz no son diseñados para un uso permanente. Considere Vd. que pausas de operación aumentan la vida de su aparato.
No coloque líquidos en cercanías del aparato. Si de todas formas entra líquido en el aparato desconéctelo inmediatamente de la corriente. Haga que el aparato sea comprobado por un técnico cualificado antes de volver a ponerlo en funcionamiento. ¡Cualquier desperfecto ocasionado por líquido que haya entrado en el aparato no está sujeto a garantía!
No agite el aparato. Evite hacer excésiva fuerza durante el manejo del aparato.
Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está expuesto a calor extremo, humedad o polvo. No debe haber cables mal instalados o no fijados correctamente. ¡Se pone usted en peligro y pone en peligro a otros!
Nunca operar o almacenar el aparato en un ambiente con agua proyectada, lluvia, humedad o humo. Alta humedad puede reducir la insulación y causar un golpe eléctrico mortal. Cuando emplear máquinas de humo, el aparato debe ser instalado con una distancia mínima de 0,5 métros a la máquina de humo. La sala debe sólo estar saturado con humo que una visibilidad de 10 metros está garantizado.
La temperatura ambiente debe ser entre -5^ C y +45^ C. Mantenga el aparato alejado del sol directo (especialmente en el coche) y de fuentes de calor.
La humedad relativa no debe ser mas de 50 % en una temperatura ambiente de 45° C.
Este aparato sólo debe ser utilizado en una altura entre -20 y 2000 m arriba del mar.
Nunca operar el aparato en tormentas. Sobrevoltaje puede detruir el aparato. Siempre desconectar el aparato durante tormentas.
El símbolo ⚡---m ^¶ indica la distancia por mínimo a objetos iluminados. La distancia entre la salida de luz y el área iluminado no debe ser menos de 0,5 metros.
El aparato nunca debe tocar objetos o superficies en el ambiente.
La máxima temperatura ambiente T_a = 45^ C nunca debe ser excedido.
No permita el manejo a personas que no conocen el aparato lo suficientemente bien. La mayoría de los daños son causados por manejo inadecuado de inexpertos.
No utilice disolventes o detergentes agresivos para limpiar el aparato. Utilice mejor un paño suave y húmedo.
¡Por favor tenga en cuenta que por razones de seguridad las modificaciones no autorizadas del aparato están prohibidas!
Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira.
Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira. Además todos usos diferentes pueden causar peligros come p. ej. cortocircuito, quema, descarga eléctrica, etc.
El aparato debe ser instalado fuera de áreas dónde personas pueden entretenerse. Cuando quiere utilizar un tubo ultravioleta en un área público, debe seleccionar aparatos con rejilla de protección.
INSTALACIÓN
Instalar/Reemplazar la lámpara
¡PELIGRO DE MUERTE!
¡Instale la lámpara únicamente con el aparato desenchufado!
¡Desenchufe-lo de la corriente!
¡PRECAUCION!
¡La lámpara debe ser reemplazada cuando esté deteriorada o deformada debido al calor!
Antes de reemplazar la lámpara, desenchufe-lo de la corriente y deje que la lámpara se enfrie.
¡Durante la instalación no toque las bombillas de cristal con las manos sin protección! ¡Por favor siga las indicaciones del fabricante de las lámparas!
No instalar una lámpara con más vatios. Una lámpara de estas características genera temperaturas para las que este aparato no ha sido diseñado. Los daños causados por no hacer caso a esta norma no están sujetos a garantía.
Al operar las lámparas de este tipo llegan a temperaturas de hasta 80° C.
Elementos de iluminación UV tienen que ser eliminados como residuo peligroso.
Los elementos de iluminación UV inutil debe ser eliminada según las instrucciones actuales de la ley
Procedimiento:
Paso 1: Apriete los dos botones al final del aparato y traiga el término algunos centímetros.
Paso 2: Cuando quire reemplazar un tubo defectuoso, primero quite el tubo defectuoso del casquillo.
Paso 3: Coloque el tubo nuevo en el casquillo y reemplace el final del aparato.
Fijación
Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces del peso del aparato.
El aparato debe ser instalado absolutamente plano en un sitio firme, sin concusiones, sin oscilaciones y resistente al fuego. Contrôle con un nivel de agua si el aparato ha sido instalado absolutamente plano.
El aparato debe ser instalado fuera de dónde personas pueden llegarlo con sus manos.
La solidez de la instalación depiende crucialmente de la base de asiento de la fijación (material de construcción) como p. ej. madera, homigón, hormigón gaseoso, piedras des muro etc. Por eso el material de fijación debe ir conforme con el material de construcción. Consulte a un profesional del ramo para saber la correcta combinación taco/tornillo indicando la carga máxima y el material de construcción.
El aparato debe siempre ser instalado mediante todos los orificios de fijación. Sólo utilice tornillos apropriados y asegúrese de que los tornillos están fijado firmamente con el subsuelo.
Español
Procedimiento:
Paso 1: En la base hay los orificios para la instalación.
Paso 2: Sujete la base en la localización donde el aparato vaya a ser instalado.
Paso 3: Marque los orificios que han de ser taladrados con un lápiz o herramienta adecuada.
Paso 4: Taladre los orificios y fije los tornillos.
Paso 5: Instale el aparato.
¡PELIGRO DE MUERTE!
¡Antes de la primera puesta en marcha, la instalación debe ser inspeccionada por un perito!
OPERACIÓN
Tras la conexión del aparato a la red, el Set Completo de Tubo Neon comienza a funcionar.
LIMPIEZA Y MANTENIMIENTO
¡PELIGRO DE MUERTE!
¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento!
Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa humedecido. ¡No utilizar nunca alcohol o disolventes!
No hay piezas que necesiten de servicio dentro del aparato. Las operaciones de mantenimiento y servicio deben ser llevadas a cabo únicamente por distribuidores autorizados.
En caso de que necesite piezas de repuesto, utilice piezas originales.
Si tiene alguna pregunta más, póngase en contacto con su distribuidor.
ESPECIFICACIONES TÉCNICAS
| SET COMPLETO DE TUBO NEON | 15 W/45 cm – 51101450 18 | W/60 cm - 51101452 |
| Alimentación: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ | ||
| Consumo: 18 W 20 W | ||
| Dimensiones (La.xAn.xAl.): 480 x 35 x 60 mm 635 x 35 x 60 mm | ||
| Peso: 0,3 kg 0,4 kg | ||
| Lámpara (slim line): Referencia: Referencia: | ||
| OMNILUX Tubo-UV 15W G13 45cm 89502505 | ||
| OMNILUX Tubo-UV 18W G13 60cm 89503005 | ||
| PHILIPS Tubo-UV Slim-Line 18W 60cm | 89503015 | |
| SYLVANIA Tubo-UV 18W 60cm | 89503020 | |
| SET COMPLETO DE TUBO NEON | 36 W/120 cm - 51101454 58 | W/150 cm - 51101456 |
| Alimentación: 230 V AC, 50 Hz ~ 230 V AC, 50 Hz ~ | ||
| Consumo: 40 W 60 W | ||
| Dimensiones (La.xAn.xAl.): 1245 x 35 x 60 mm 1545 x 30 x 50 mm | ||
| Peso: 0,6 kg 1 kg | ||
| Lámpara (slim line): Referencia: Referencia: | ||
| OMNILUX Tubo-UV 36W G13 120cm 89508005 | ||
| PHILIPS Tubo-UV Slim-Line 36W 120cm 89508015 | ||
| SYLVANIA Tubo-UV F36/T8 BLB 36W 120cm 89508020 | ||
| OMNILUX Tubo-UV 58W G13 150cm | 89509505 |
| SETS COMPLETOS DE TUBE NEON & BLANCO | 15 W/45 cm51101460 | 18 W/60 cm51101462 | 36 W/120 cm51101464 |
| Alimentación: | 230 V AC, 50 Hz ~ | 230 V AC, 50 Hz ~ | 230 V AC, 50 Hz ~ |
| Consumo: 18 W 20 W | 40 W | ||
| Dimensiones (La.xAn.xAl.): | 480 x 35 x 60 mm | 635 x 35 x 60 mm | 1245 x 35 x 60 mm |
| Peso: | 0,3 kg | 0,4 kg | 0,6 kg |
| Lámpara (slim line): | Referencia: | Referencia: | Referencia: |
| OMNILUX Tubo-UV 15W G13 45cm | 89502505 | ||
| OMNILUX Tubo 15W G13 45cm T8 2700K | 92001423 | ||
| OMNILUX Tubo 15W G13 45cm T8 4200K | 92001424 | ||
| OMNILUX Tubo 15W G13 45cm T8 6400K | 92001425 | ||
| OMNILUX Tubo-UV 18W G13 60cm | 89503005 | ||
| PHILIPS Tubo-UV Slim-Line 18W 60cm | 89503015 | ||
| SYLVANIA Tubo-UV 18W 60cm | 89503020 | ||
| OMNILUX Tubo 18W G13 60cm T8 2700K | 92001503 | ||
| OMNILUX Tubo 18W G13 60cm T8 4200K | 92001504 | ||
| OMNILUX Tubo 18W G13 60cm T8 6400K | 92001505 | ||
| OMNILUX Tubo-UV 36W G13 120cm | 89508005 | ||
| PHILIPS Tubo-UV Slim-Line 36W 120cm | 89508015 | ||
| SYLVANIA Tubo-UV F36/T8 BLB 36W 120cm | 89508020 | ||
| OMNILUX Tubo 36W G13 120cm T8 2700K | 92001403 | ||
| OMNILUX Tubo 36W G13 120cm T8 4200K | 92001404 | ||
| OMNILUX Tubo 36W G13 120cm T8 6400K | 92001405 |
Para todas lumbreras:
| Máxima temperatura ambiente T_a : | 45°C |
| Máxima temperatura de la casa (inercia) T_B : | 80°C |
| Distancia mínima a objetos enflamables: | 0,5 m |
| Distancia mínima a objetos iluminados: | 0,5 m |
Nota: Todas las especificaciones dadas en este manual están sujetas a modificación sin previo aviso. 06.08.2009 ©
eurolite® GERMANY
