| Produkttyp | Komplettes UV-Neonröhren-Set |
| Marke | Eurolite |
| Modell | UVTube Slim (mehrere Varianten) |
| Versorgungsspannung | 230 V AC, 50 Hz |
| Leistungsabgabe | 18 W bis 60 W je nach Modell |
| Abmessungen (L x B x H) | 480 x 35 x 60 mm bis 1545 x 30 x 50 mm je nach Modell |
| Gewicht | 0,3 kg bis 1 kg je nach Modell |
| Lampentyp | UV-Slimline-Röhre, Sockel G13 |
| Verfügbare Längen | 45 cm, 60 cm, 120 cm, 150 cm |
| Maximale Umgebungstemperatur | 45 °C |
| Maximale Gehäusetemperatur | 80 °C |
| Mindestabstand zu brennbaren Oberflächen | 0,5 m |
| Mindestabstand zum beleuchteten Objekt | 0,5 m |
| Schutzklasse | Doppelte Isolierung (Kategorie II) |
| Verwendung | Nur für den Innenbereich |
| Schutz | Vor Feuchtigkeit schützen |
| Installation | Wandmontage mit Schrauben (vorgesehene Löcher) |
| Sicherheit | Niemals direkt in die Lichtquelle blicken |
| Wartung | Reinigung mit weichem, feuchtem Tuch, ohne Alkohol oder Reinigungsmittel |
| Lampenwechsel | Gerät vom Stromnetz trennen, 5 Minuten abkühlen lassen, nicht mit den Fingern berühren |
| Ersatzteile | UV-Lampen der Marken Omnilux, Philips, Sylvania (Artikelnummern werden mitgeliefert) |
| Garantie | Nicht gültig bei Nichtbeachtung der Anweisungen |
| Allgemeine Informationen | Anleitung in mehreren Sprachen verfügbar, kostenloser Download |
Häufig gestellte Fragen - UVTube Slim Eurolite
Benutzerfragen zu UVTube Slim Eurolite
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Beleuchtung kostenlos im PDF-Format! Finden Sie Ihr Handbuch UVTube Slim - Eurolite und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. UVTube Slim von der Marke Eurolite.
BEDIENUNGSANLEITUNG UVTube Slim Eurolite
SICHERHEITSHINWEISE 4
BESTIMMUNGSGEMÄSSE VERWENDUNG 6
INSTALLATION 7
Lampeninstallation/Lampenwechsel 7
Befestigung 7
BEDIENUNG 8
REINIGUNG UND WARTUNG......8
TECHNISCHE DATEN 8
English
INTRODUCTION 10
SAFETY INSTRUCTIONS.... 10
OPERATING DETERMINATIONS.... 11
INSTALLATION 12
Diese Bedienungsanleitung gilt für die Artikelnummern: 51101450, 51101452, 51101454, 51101456, 51101460, 51101462, 51101464
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
Gerät vor Feuchtigkeit und Nässe schützen!
Niemals das Gerät öffnen!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden

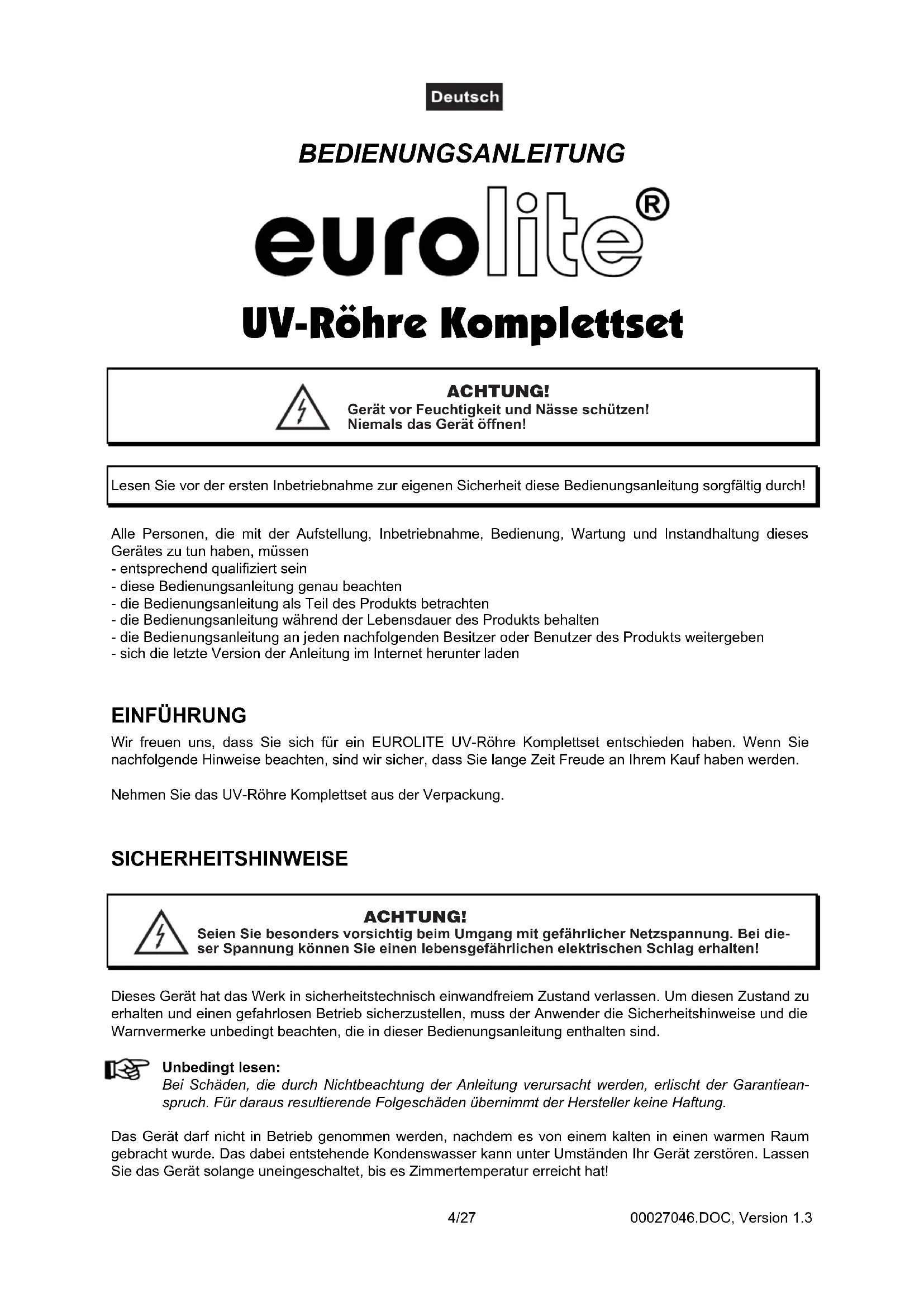

EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein EUROLITE UV-Röhre Komplettset entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das UV-Röhre Kompletset aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Deutsch
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.
Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf dem Typenschild angegeben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert.
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes.
Achtung: Während des Betriebes tritt in der direkten Umgebung des Gerätes eine hohe UV-Strahlung auf!
Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich!
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da ansonsten die Lebensdauer der Lampe erheblich reduziert werden würde.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
Deutsch
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen die Lebensdauer des Gerätes erhöhen.
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, in der Nähe des Gerätes ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, bitte sofort vom Netz trennen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Inbetriebnahme des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen ∅ - - m ∅ bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten!
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Die maximale Umgebungstemperatur T_a = 45^ C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
Deutsch
Das Gerät muss außerhalb des Aufenthaltsbereiches von Personen installiert werden. Sollen UV-Röhren im Publikumsbereich eingesetzt werden, so sind Geräte mit Schutzgitter zu verwenden.
INSTALLATION
Lampeninstallation/Lampenwechsel
LEBENSGEFAHR!
Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen!
ACHTUNG!
Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat!
Vor dem Wechseln der Lampe, das Gerät allpolig von der Netzspannung trennen (Netzstecker ziehen) und die Lampe unbedingt erst abkühlen lassen (ca. 5 Minuten).
Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hinweise des Lampenherstellers.
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung entwickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Garantie.
Die verwendete Röhre erreicht Temperaturen von bis zu 80° C.
Zum Ersetzen der Lampen verwenden Sie bitte nur geeignete Röhren.
UV Leuchtmittel sind Sondermüll und müssen als solcher entsorgt werden. Bitte entsorgen Sie die unbrauchbar gewordenen UV Leuchtmittel gemäß den geltenden gesetzlichen Vorschriften.
Vorgehensweise:
Schritt 1: Drücken Sie beide Knöpfe an einem Ende des Gerätes zusammen und ziehen Sie das Ende einige Zentimeter heraus.
Schritt 2: Wird eine defekte Röhre ausgetauscht, entfernen Sie zunächst die defekte Röhre.
Schritt 3: Setzen Sie die neue Röhre vorsichtig in den Sockel ein und schieben Sie das offene Ende wieder zu.
Befestigung
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.
Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungsfreien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft werden, dass das Gerät absolut plan befestigt wurde.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Deutsch
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes.
Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.
Vorgehensweise:
Schritt 1: An der Bodenplatte des Gerätes befinden sich die Löcher zur Installation.
Schritt 2: Halten Sie das Gerät mit der Bodenplatte an die Stelle, wo es installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher und fixieren Sie die Schrauben.
Schritt 5: Hängen Sie das Gerät an den Schrauben ein.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, benötigt die UV-Lampe ca. 3-4 Minuten Aufwärmzeit bis sie mit 100%-iger Leuchtkraft brennt.
REINIGUNG UND WARTUNG
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
| UV-RÖHRE KOMPLETTSET | 15 W/45 cm – 51101450 18 | W/60 cm - 51101452 |
| Spannungsversorgung: 230 V AC, 50 Hz ~ 230 V AC, | 50 Hz ~ | |
| Gesamtanschlusswert: 18 W 20 W | ||
| Maße (LxBxH): 480 x 35 x 60 mm 635 x 35 x 60 mm | ||
| Gewicht: 0,3 kg 0,4 kg | ||
| Passende Lampe (slim line): Best.Nr: Best.Nr: | ||
| OMNILUX UV-Röhre 15W G13 45cm | 89502505 | |
| OMNILUX UV-Röhre 18W G13 60cm | 89503005 | |
| PHILIPS UV-Röhre Slim-Line 18W 60cm 89503015 | ||
| SYLVANIA UV-Röhre 18W 60cm | 89503020 |
Deutsch
| UV-RÖHRE KOMPLETTSET | 36 W/120 cm - 51101454 58 | W/150 cm - 51101456 |
| Spannungsversorgung: 230 V AC, 50 Hz ~ 230 V AC, | 50 Hz ~ | |
| Gesamtanschlusswert: 40 W 60 W | ||
| Maße (LxBxH): 1245 x 35 x 60 mm 1545 x 30 x 50 mm | ||
| Gewicht: 0,6 kg 1 kg | ||
| Passende Lampe (slim line): Best.Nr: Best.Nr: | ||
| OMNILUX UV-Röhre 36W G13 120cm 89508005 | ||
| PHILIPS UV-Röhre Slim-Line 36W 120cm 89508015 | ||
| SYLVANIA UV-Röhre F36/T8 BLB 36W 120cm 89508020 | ||
| OMNILUX UV-Röhre 58W G13 150cm 89509505 |
| UV & WEIBE RÖHRE KOMPLETTSET | 15 W/45 cm51101460 | 18 W/60 cm51101462 | 36 W/120 cm51101464 |
| Spannungsversorgung: | 230 V AC, 50 Hz ~ | 230 V AC, 50 Hz ~ | 230 V AC, 50 Hz ~ |
| Gesamtanschlusswert: | 18 W | 20 W | 40 W |
| Maße (LxBxH): | 480 x 35 x 60 mm | 635 x 35 x 60 mm | 1245 x 35 x 60 mm |
| Gewicht: | 0,3 kg | 0,4 kg | 0,6 kg |
| Passende Lampe (slim line): | Best.Nr: | Best.Nr: | Best.Nr: |
| OMNILUX UV-Röhre 15W G13 45cm | 89502505 | ||
| OMNILUX Röhre 15W G13 45cm T8 2700K 92001423 | |||
| OMNILUX Röhre 15W G13 45cm T8 4200K 92001424 | |||
| OMNILUX Röhre 15W G13 45cm T8 6400K 92001425 | |||
| OMNILUX UV-Röhre 18W G13 60cm | 89503005 | ||
| PHILIPS UV-Röhre Slim-Line 18W 60cm | 89503015 | ||
| SYLVANIA UV-Röhre 18W 60cm | 89503020 | ||
| OMNILUX Röhre 18W G13 60cm T8 2700K | 92001503 | ||
| OMNILUX Röhre 18W G13 60cm T8 4200K | 92001504 | ||
| OMNILUX Röhre 18W G13 60cm T8 6400K | 92001505 | ||
| OMNILUX UV-Röhre 36W G13 120cm | 89508005 | ||
| PHILIPS UV-Röhre Slim-Line 36W 120cm | 89508015 | ||
| SYLVANIA UV-Röhre F36/T8 BLB 36W 120cm | 89508020 | ||
| OMNILUX Röhre 36W G13 120cm T8 2700K | 92001403 | ||
| OMNILUX Röhre 36W G13 120cm T8 4200K | 92001404 | ||
| OMNILUX Röhre 36W G13 120cm T8 6400K | 92001405 |
Für alle Leuchten:
| Maximale Umgebungstemperatur. T_a : | 45°C |
| Maximale Leuchtentemperatur im Beharrungszustand T_B : | 80°C |
| Mindestabstand zu enflammbaren Oberflächen: | 0,5 m |
| Mindestabstand zum angestrahlten Objekt: | 0,5 m |
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 06.08.2009 ©
