Thea I 80 DG - Campana extractora FABER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	Faber
Modelo	Thea I 80 DG
Ancho	80 cm
Distancia mínima de seguridad sobre la placa de cocción	650 mm (o según instrucciones de la placa si es mayor)
Diámetro mínimo del conducto de evacuación	120 mm
Clase eléctrica	Clase I (requiere conexión a tierra)
Número de velocidades del motor	4 (incluyendo una temporizada de 6 minutos)
Control de velocidades	Mediante teclas T1 (apagado/1ª), T2 (2ª), T3 (3ª o 4ª temporizada)
Iluminación	Sí, reemplazo por servicio postventa
Filtro de grasa	Lavable en lavavajillas, limpieza cada 2 meses
Filtro de carbón activo	No lavable, reemplazo cada 4 meses
Uso	Doméstico, eliminación de olores de cocina
Instalación	Por un técnico competente; no conectar a un conducto de chimenea
Instrucciones de seguridad importantes	No flamear debajo de la campana; ventilación adecuada si se usa simultáneamente con aparatos de gas
Mantenimiento exterior	Paño húmedo y detergente líquido neutro
Reparabilidad	Piezas de repuesto del fabricante o servicio técnico autorizado
Eliminación	No desechar con la basura doméstica; reciclaje mediante recogida RAEE

Preguntas frecuentes - Thea I 80 DG FABER

¿Cuál es la distancia mínima de seguridad entre la campana y la placa de cocción?

La distancia mínima es de 650 mm. Si las instrucciones de la placa especifican una distancia mayor, esta debe respetarse.

¿Puedo usar la campana sin filtro de carbón?

Sí, si la campana está instalada en modo extracción (salida al exterior). El filtro de carbón solo es necesario en modo recirculación.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa se pueden lavar en lavavajillas o a mano. Se recomienda limpiarlos cada 2 meses, o más a menudo si se usa intensivamente.

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón activo no se puede lavar. Debe reemplazarse aproximadamente cada 4 meses, o más frecuentemente en caso de uso intenso.

¿Cómo usar la velocidad temporizada (4ª velocidad)?

Presione la tecla T3 durante 2 segundos para activar la 4ª velocidad con una temporización de 6 minutos. Pasado este tiempo, el motor vuelve a la velocidad anterior. Esta función es útil para eliminar picos de humo.

¿Qué hacer si la campana no enciende?

Verifique la alimentación eléctrica y que el enchufe esté bien conectado. Si el cable está dañado, haga que lo reemplace un técnico autorizado.

¿Puedo instalar la campana sobre una cocina de gas?

Sí, siempre que se respete la distancia mínima de seguridad de 650 mm y se garantice una ventilación adecuada de la habitación cuando la campana y la cocina funcionen simultáneamente.

¿Cómo reemplazar la bombilla de la iluminación?

El reemplazo de la iluminación debe ser realizado por el servicio postventa o un técnico calificado. Contacte al fabricante o un centro autorizado.

¿La campana se entrega con los filtros?

Sí, la campana se entrega con un filtro de grasa instalado. El filtro de carbón puede estar incluido o venderse por separado según el modelo; verifique el embalaje.

¿Cómo eliminar la campana al final de su vida útil?

No la deseche con la basura doméstica. Llévela a un centro de recogida RAEE (Residuos de Aparatos Eléctricos y Electrónicos) para un reciclaje adecuado.

MANUAL DE USUARIO Thea I 80 DG FABER

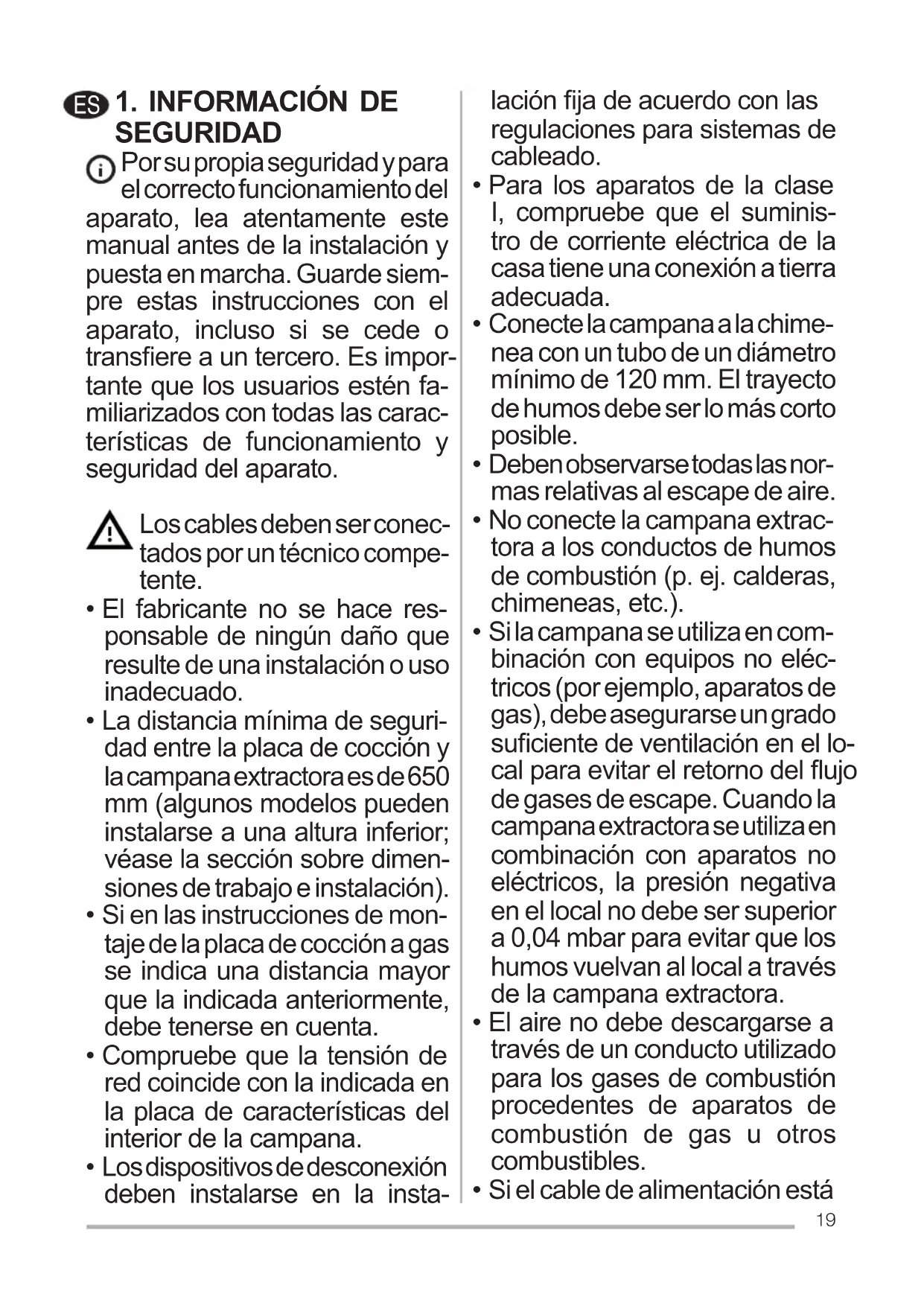

ES 1. INFORMACIÓN DE SEGURIDAD

Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o se transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, deben tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la insta

lación fija de acuerdo con las regulaciones para sistemas de cableado.

• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.
• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).
• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), deben asegurar un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se usa en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está

dañado, debe ser reemplazado por el fabricante o por un profesional de servicios.

• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

• Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observe directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean conscientemente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peli

gros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.

Supervise a los niños, asegurándose de que no jueguen con el aparato. - El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se usa junto con aparatos que utilizan gas u otros combustibles (no aplicable a los aparatos que sólo descargan el aire en el local).
• El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico

normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se describe correctamente, podrá evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla solo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados. Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.

3. LIMPIEZA Y MANTENIMIENTO

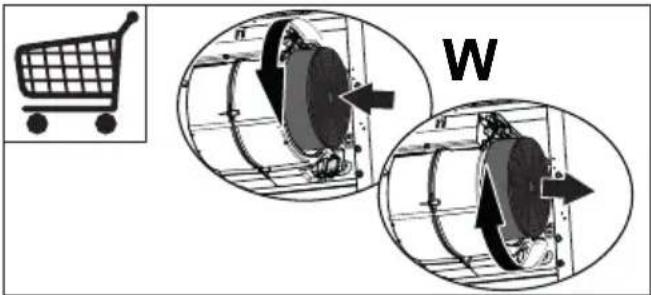

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

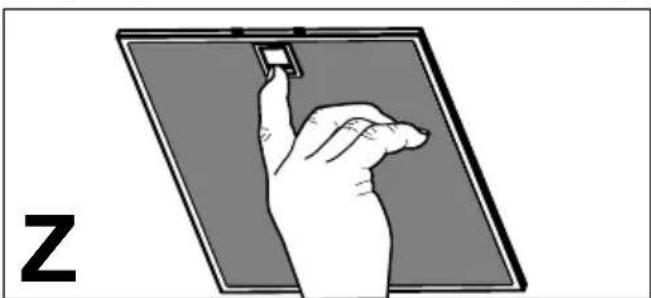

• Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido suave.

4. MANDOS

Tecla Funciones Led
T1 Velocidad	Enciende el motor a la primera velocidad. Encendido
	Apaga el motor. -
T2 Velocidad	Enciende el motor a la SECONDa velocidad. Encendido
T3 Velocidad	Presionada brevamente enciende el motor a la tercera velocidad. Fijo
	Presionada por 2segundos.Activa la cuarta velocidad temporizada a 6minutos, al final de los cua-les vuelve a la velocidad implementadaprecedentemente. Adecka a对阵ar las的最大as emisiones de humos de cocción.	Intermitente
L Luz	Enciende y apaga la instalación de iluminación. -

Atención: La tecla T1 apaga el motor pasando siempre por la primera velocidad.

5. ILUMINACIÓN

• Para la sustitución, póngase en contacto con la Asistencia Técnica ("Para la compra, dirigirse a la asistencia técnica").
