MANUAL DE USUARIO OR823 Orima

LIBRO DE INSTRUCCIONES

5. Desg ongel ar por Peso

Antes de utilizar su horno microondas lea estas instrucciones detalladamente, y consérvelas para futuras consultas.

CE

PRECAUCIONES PARA EVITAR LA POSIBLE EXPOSICIÓN A UNA EXCESIVA ENERGÍA DE MICROONDAS

(a) No intente hacer funcionar este horno con la puerta abierta, ya que puede producirse una exposición peligrosa a las microondas. Es importante no forzar o manipular los cierres de seguridad.
(b) No coloque ningún objeto entre el frente del horno y la puerta ni deje que se acumulen suciedad o restos de limpiador en las superficies de sellado.
(c) ADVERTENCIA: Si la puerta o sus juntas están dañadas, el horno no debe utilizarse hasta que haya sido reparado por una persona cualificada.

IMPORTANTE

Si el aparato no se limpia adecuadamente, su superficie puede degradarse acortando el tiempo de vida útil del mismo y puede crearse una situación de peligrosidad.

Especificaciones

Modelo	OR 823
Alimentación eléctrica 230 V ~ 50 Hz
Consumo Nominal	1250 W
Salida de Potencia Nominal	800 W
Salida de Potencia Nominal(Grill)	1000 W
Capacidad del Horno	23litros
Diámetro del Plato Giratorio 270 mm
Dimensiones externas (largo x ancho x alto)	485x406x293 mm
Peso neto	14.0 kg. aproximadamente

Instrucciones importantes de seguridad ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctiones a las personas, o exposición excesiva microondas cuando se utilide aparato, siga las siguientes precauciones básicas. 跟英文版不一样

1. ¡Atención! Los líquidos urosolimentos no deben ser calentados jaemárecipientes sellados ya que podríanllaesta

2. ¡Atención! Es peligroso, para quien no sea un técnico autorizado, quitar la cobertura de protección o placa de mica que garantiza laprotección de exposición a la energía nideroondas.

3. Atención! Este aparato puede ser usado por niños mayores de 8 años, por personas con limitadas capacidades físicas, mentales ó sensoriales ó personas sin experiencia o conocimientos, siempre bajo supervisión de un adulto y tras haber sido instruidos sobre el uso seguro y correcto del aparato y los peligros que entraña su uso. Los niños no deben jugar con el aparato. La limpieza y mantenimiento del aparato no deben realizarla niños a menos que sean mayores de 8 años y siempre bajo supervisión de un adulto.

4. Mantener el aparato y el cable del aparato fuera del alcance de niños menores de 8 años.

5. Utilice solamente utensilios adecuados para ser usados con hornos microondas.

6. El horno debe limpiarse con regularidad y debe quitar cualquier tipo de relistente
7. Lea y respete las "PRECAUCIONES PARA EVITAR POSIBLES EXPOSICIONES EXCESIVAS A LA ENERGÍA DE MICROONDAS"
8. Cuando caliente alimentos en recipientes de plástico o de pagide, el horno ya que se podría incendiar.
9. Si ve que sale humo, apague y desenchufe el horno de la toma de corriente y mantenga la puerta cerrada para sofocar las posibles llamas.
10. No cueza excesivamente los alimentos.
11. No utilice el interior del horno como almacenaje. No deje productos como pan, bizcochos, etc en el interior del horno.
12. Quite los cierres metálicos y las asas de metal de los recipientes/bolsas de papel o plástico antes de colocarlos en el horno.
13. Instale o coloque el horno siguiendo las intrucciones de instalación suministradas.

14. Los huevos con cáscara y los huevos dur no deben calentarse en el horno microondas porque podrían estallar, incluso después de haber terminado el calentamiento en el microondas.

15. Este aparato está diseñado sólo para calentar, no para usos industriales o de laboratorio. Sólo apto para utilizar en hogares o lugares similares como:

16. Áreas de cocina para el personal de tiendas, oficinas u otros entornos laborales.

17. Clientes en hoteles, aparta-hoteles, casas rurales y otros tipos de entornos residenciales.
18. Granjas.

19. Entornos residenciales como aquellos que ofrecen alojamiento y desayuno.

20. Si el cable original del aparato se ha daña debe ser sustituído por el fabricante, por el servicio de mantenimiento o por personal cualificado para prevenir cualquier situación de peligro.

21. No guarde y no utilice este electrodoméstico aire libre.

22. No utilice este horno cerca del agua, del fregadero mojado o cerca de una piscina.

23. La temperatura de las superficies accesibles podría ser elevada durante el funcionamiento electrodoméstico. Mantenga el cable de alimentación lejos de superficialientes y no cubra el horno por ningzóna.

24. No deje que el cable de alimentación qued colgando sobre el borde de la mesa o de superficie de trabajo.

25. Si no se siguen las indicaciones de limpiez podrían dañar las superficies y ello podría acortar la vida del electrodoméstico, además de provocar situaciones peligrosas.

26. Mezcle o agite siempre el contenido de biberones y recipientes para alimentos de los bebés y controle la temperatura de los mismos para evitar quemaduras.

27. El calentamiento de bebidas en el microondas podría provocar un proceso de ebullición retardada; por lo tanto tenga cuidado cuando mueva el recipiente.
28. Este aparato no es apto para personas o niños con capacidades físicas, sensoriales ó mentales limitadas o con falta de experiencia y conocimientos, a menos que estén bajo supervisión de un adulto o hayan sido previamente instruidos sobre el uso seguro y correcto del aparato y los peligros que entraña su uso.
29. Los niños no deben jugar con el aparato y deben estar siempre bajo supervisión de un adulto.
30. Este aparato no se puede operar con un temporizador externo ó por control remoto.
31. Atención: El aparato y sus partes accesibles se calientan durante el uso. Mantener lejos del alcance de los niños.
32. No utilizar limpiadores a vapor.
33. El aparato se calienta durante el uso. Evite tocar elementos calientes dentro del aparato.

34. Utilice solamente una sonda de temperatura recomendada por el fabricante (sólo para hornos provistors con sensor de temperatura).

35. Atención: El aparato y sus partes accesibles se calientan durante el uso. Evite tocar sus elementos calientes. Mantener lejos del alcance de niños menores de 8 años a menos que estén bajo supervisión de un adulto.

36. El horno microondas debe operarse con la puerta decorativa abierta (para hornos con puerta decorativa).
37. La parte trasera del aparato debe colocarse contra una pared.
38. El horno microondas no debe encastrarse en un mueble a menos que haya sido previamente testado para este tipo de instalación.

LEER ATENTAMENTE ESTAS INSTRUCCIONES Y CONSERVAR PARA FUTURAS CONSULTAS

Para reducir el riesgo de daños a las personas

Toma de tierra

PELIGRO

Peligro de descargas eléctricas El contacto con ciertos componentes internos puede producir lesiones graves o incluso la muerte. No desmonte el electrodoméstico.

ADVERTENCIA

Peligro de descargas eléctricas.

El uso inadecuado de la toma de tierra puede producir descargas eléctricas. No enchufe el aparato hasta que esté correctamente instalado en un enchufe con toma de tierra.

Este electrodoméstico debe instalarse con toma de tierra. En el caso de que se produzca un cortocircuito, la toma de tierra reduce el riesgo de descarga eléctrica por la existencia de un cable por el que puede escaparse la corriente eléctrica. Este electrodoméstico está equipado con un cable que tiene un conductor de tierra y un enchufe con toma de tierra. El enchufe debe introducirse en una toma que esté adecuadamente instalada y disponga de toma de tierra.

Consulte a un electricista cualificado o a un técnico de mantenimiento sino comprende totalmente las instrucciones sobre la toma de tierra o si tiene alguna duda sobre la forma en que el electrodoméstico queda correctamente conectado a tierra. Si fuera necesario un cable alargador, use solamente un alargador de tres hilos.

1. Se facilita un cable de alimentación corto para reducir el riesgo deque se enrede o enganche si fueramás largo.
2. Si se usa un conector múltiple o un cable alargador:

1) Las características eléctricas nominales del conector o cable alargador deben ser iguales a las características eléctricas nominales del electrodoméstico.
2) El cable alargador debe ser del tipo de 3 hiloscon toma de tierra.
3) El cable alargador debe disponerse de forma que no quede porencima de la mesa o encimera, de manera que los niños no puedan tirar de él o pueda engancharse sin querer.

LIMPIEZA

Cerciórese de que el horno esté desconectado de la red.

1. Limpie el interior del horno con un paño ligeramente húmedo tras utilizarlo.
2. Limpie los accesorios como hace habitualmente enagua con detergente.
3. El marco de la puerta, la junta y las piezas cercanas han de limpiarse cuidadosamente con un paño húmedo cuando esténsucias.

UTENSILIOS

PRECAUCIÓN

Peligro de lesiones personales

Prueba de utensilios: 1.

2.

3.

Materiales que pueden usarse en el horno microondas Utensilios Observaciones

Plato Tostador

Menaje

Frascos de vidrio

Vajilla de vidrio

Bolsas de cocinar

Platos y vasos de papel

Papel de cocina

Papel vegetal

Plástico

Envoltorios

Termómetros

Papel encerado

Materiales que hay que evitar en el horno microondas

Utensilios	Observaciones
Bandejas de aluminio	Pueden formar arco eléctrico. Pase los alimentos a un plato apto para horno microondas.
Envase de cartón para alimentos con mango de metal	Pueden formar arco eléctrico. Pase los alimentos a un plato apto para horno microondas.
Utensilios metálicos o con adornos metálicos	El metal impide el paso de la energía de microondas hacia los alimentos. Los adornos metálicos pueden formar arco eléctrico.
Tiras de atar metálicas	Pueden formar arco eléctrico e incendiarse dentro del horno
Bolsas de papel	Pueden incendiarse dentro del horno
Poliespán	El poliespán puede fundirse o contaminar los líquidos cuando se exponen a altas temperaturas.
Madera	La madera se secará si se introduce en el horno microondas y puede partirse o agrietarse.

AJUSTE DEL HORNO MICROONDAS

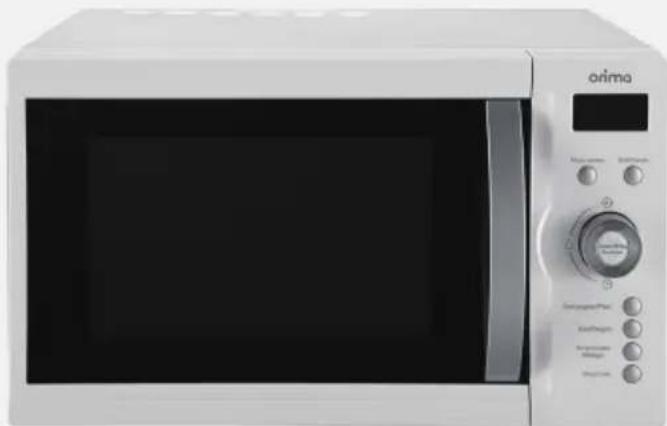

Nombre de las piezas y accesorios del horno

Retire el hornoy todos los materiales de suembalaje de cartóny de su interior.

El horno se suministra con los siguientes accesorios:

Bandeja de vidrio	1
Conjunto del aro giratorio	1
Manual de instrucciones	1

Conjunto del aro giratorio Manual de instrucciones 1 1 A F R R G E D C B A) Panel de control B) Eje giratorio C) Conjunto del aro girar

A) Panel de control
B) Eje giratorio
C) Conjunto del aro giratorio
D) Bandeja de vidrio
E) Ventana de observación
F) Conjunto de la puerta
G) Sistema de cierre de seguridad

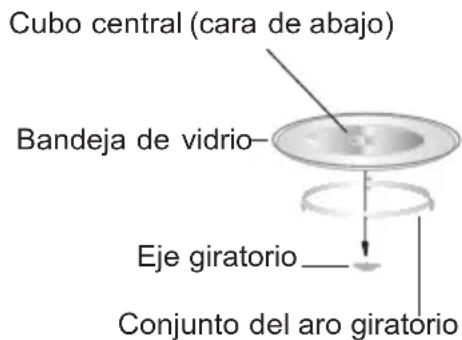

INSTALACIÓN DEL PLATO GIRATORIO

Cubo central (cara de abajo) Bandeja de vidrio Eje giratorio Conjunto del aro giratorio

a. No ponga nunca la bandeja de vidrio boca abajo. La bandeja de vidrio debe poder moverse siempre.
b. Para la cocción deben usarse siempre la bandeja devidrio y el conjunto del aro giratorio
c. Todos los alimentos y sus recipientes deben ponerse siempre sobre la bandeja de vidrio para la cocción.
d. Si la bandeja de vidrio o el conjunto del aro giratorio se rompen o agrietan, póngase en contacto con el centro de servicio autorizado más cercano.

Instalación y conexión

1. Este aparato está diseñado exclusivamente para uso doméstico.
2. Este horno está pensado únicamente para un uso como aparato empotrado. No está diseñado para usarlo en encimeras o dentro de armarios.
3. Lea detenidamente las instrucciones especiales de instalación.
4. El aparato puede instalarse en un armario fijado a la pared de 60 cm de ancho (al menos, 55 cm de profundidad y 85 cm de distancia del suelo).
5. El electrodoméstico se instala con un enchufe que debe conectarse a una toma de corriente de tierra adecuadamente instalada.
6. El voltaje de la red de suministro ha de corresponder al voltaje especificado en la placa de tensión.
7. La toma de corriente debe instalarse y el cable de conexión sólo puede ser reemplazado por un electricista cualificado. Si el enchufe deja de ser accesible después de la instalación, debe haber un dispositivo de desconexión de todos los polos en el lado de la instalación con una separación de al menos 3 mm.
8. No deben utilizarse adaptadores, ladrones ni alargadores. Una sobrecarga podría provocar un incendio.

La superficie de apoyo podría calentarse durante el funcionamiento.

orima Microondas Micro-ondas Grill/Combi. Parrilla/Combin. Inicio/+30 s/Confirmación Descongelar/Peso Descongelar por peso Hora/Degelo Descongelar por tiempo Temporizador/Relógio Temporizador/Reloj Stop/Clear Parar/Cancelar

Instrucciones de funcionamiento

1. Configuración del reloj

Cuando el horno microondas esté enchufado, la pantalla mostrará "0:00" y sonará un tono.

1) Presione "Temporizador/Reloj" dos veces para seleccionar la función de reloj; las cifras de las horas parpadearán.
2) Gire " 🔍" para ajustar las cifras de la hora, el tiempo introducido debe estar entre 0 y 23.
3) Presione "Temporizador/Reloj", las cifras de los minutos parpadearán.
4) Gire " [icon] " para ajustar las cifras de los minutos, el tiempo introducido debe estar entre 0 y 59.
5) Pulse " Temporizador/Reloj " para finalizar la configuración del reloj. ":" parpadeará y la hora se iluinará.

Nota: 1) Si el reloj no está configurado, no funcionará cuando se encienda.

2) Durante el proceso de configuración del reloj, si presiona "Parar/Cancelar", el horno volverá al estado anterior de forma automática.

2. Cocinar en microondas

Presione "Microondas" una vez; la pantalla mostrará "P100". Presione "Microondas" repetidamente, o gire "para elegir la potencia que desea, y se mostrarán "P100", "P80", "P50", "P30" o "P10" por cada pulsación adicional. Luego presione "Inicio/+30 s/Confirmación" para confirmar, y gire "para configurar el tiempo de cocción de 0:05 a 95:00. Presione "Inicio/+30 s/Confirmación" de nuevo para comenzar a cocinar.

Ejemplo: si desea usar el 80 % de la potencia del microondas para cocinar durante 20 minutos, puede operar el horno siguiendo estos pasos.

1) Presione "Microondas" una vez, la pantalla mostrará "P100".
2) Presione "Microondas" una vez más, o gire "☐" para elegir 80 % de potencia de microondas.
3) Presione "Inicio/+30 s/Confirmación" para confirmar, y verá en la pantalla "P 80".
4) Gire " 🔍" para ajustar el tiempo de cocción hasta que el horno muestre "20:00".
5) Presione "Inicio/+30 s/Confirmación" para comenzar a cocinar.

Nota: los incrementos en el tiempo de ajuste del conmutador son los siguientes:

0---1 minuto : 5 segundos

1---5 minutos : 10 segundos

5---10 minutos : 30 segundos

10---30 minutos : 1 minuto

30---95 minutos : 5 minutos

Instrucciones del tablero "Microondas"

Orden	Pantalla	Potencia del microondas
1	P100	100 %
2	P80	80 %
3	P50	50 %
4	P30	30 %
5	P10	10 %

3. Parrilla o cocción combin.

Presione "Parrilla/Combin." una vez; la pantalla mostrará "G". Presione "Parrilla/Combin." repetidamente, o gire "para seleccionar la potencia que desee, y se mostrará "G", "C-1" o "C-2" por cada pulsación añadida. Luego presione "Inicio/+30 s/Confirmación" para confirmar, y gire "para configurar el tiempo de cocción de 0:05 a 95:00. Presione "Inicio/+30 s/Confirmación" de nuevo para comenzar a cocinar.

Ejemplo: si desea utilizar el 55 % de la potencia del microondas y el 45 % de la potencia de la parrilla (C-1) para cocinar durante 10 minutos, puede operar el horno siguiendo estos pasos.

1) Presione "Parrilla/Combin." una vez; la pantalla mostrará "G".
2) Presione "Parrilla/Combin." una vez más, o gire " [icon] " para elegir el modo combi. 1.
3) Presione "Inicio/+30 s/Confirmación" para confirmar, y verá en la pantalla "C-1".
4) Gire " 🔥" para ajustar el tiempo de cocción hasta que el horno muestre "10:00".
5) Presione "Inicio/+30 s/Confirmación" para comenzar a cocinar.

"Parrilla/Combin.". Instrucciones del tablero

Orden Pantalla		Potencia del microondas	Potencia de la parrilla
1	G	0 %	100 %
2	C-1	55 %	45 %
3	C-2	36 %	64 %

Nota: si pasa la mitad del tiempo de parrilla, el horno suena dos veces, y esto es normal. Para tener un mejor efecto al asar los alimentos, debe darles la vuelta, cerrar la puerta y luego presionar "Inicio/+30 s/Confirmación" para continuar cocinando. Si no hace ninguna otra operación, el horno seguirá funcionando.

4. Inicio rápido

1) En estado de espera, presione "Inicio/+30 s/Confirmación" para comenzar a cocinar al 100 % de potencia durante 30 segundos; cada pulsación aumentará el tiempo de cocción en 30 segundos hasta 95 minutos.
2) En estado de microondas, parrilla, cocción combinada o descongelación por tiempo, cada vez que presione "Inicio/+30 s/Confirmación" puede aumentar 30 segundos el tiempo de cocción.
3) En estado de espera, gire " [icon] " a la izquierda para configurar el tiempo de cocción con una potencia de microondas al 100 %. Después de seleccionar el tiempo de cocción, presione "Inicio/+30 s/Confirmación" para comenzar a cocinar.

5. Descongelar por peso

1) Presione " Descongelar por peso " una vez, y el microondas mostrará "dEF1".

2) Gire " 🔥" para seleccionar el peso de los alimentos de 100 a 2000 g.

3) Presione "Inicio/+30 s/Confirmación" para comenzar a descongelar.

6. Descongelar por tiempo

1) Presione " Descongelar por tiempo " una vez, y el microondas mostrará "dEF2".

2) Gire " 🔍" para seleccionar el tiempo de descongelación. El tiempo MÁXIMO es de 95 minutos.

3) Presione "Inicio/+30 s/Confirmación" para comenzar a descongelar. La potencia de descongelación es P30 y no se puede cambiar.

7. Temporizador de cocina

1) Presione "Temporizador/Reloj" una vez; la pantalla mostrará 00:00 y el indicador del reloj se iluminará.
2) Gire " 🔥" para introducir el tiempo correcto. (El tiempo máximo de cocción es de 95 minutos).
3) Presione "Inicio/+30 s/Confirmación" para confirmar la configuración; el indicador del reloj parpadeará.
4) Cuando se cumpla el tiempo de cocinado, el indicador del reloj se apagará. Sonarán 5 tonos. Si se configura el reloj (sistema de 24 horas), la pantalla mostrará la hora en curso.

Nota: el tiempo de cocinado es diferente del sistema de 24 horas; es un temporizador.

8. Menú automático

1) Gire " [icon] " a la derecha para elegir el menú y aparecerá "A-1" a "A-8", lo que significa pizza, carne, verdura, pasta, patata, pescado, pasta, bebida y palomitas de maíz.
2) Presione "Inicio/+30 s/Confirmación" para confirmar.
3) Gire " 🔍" para elegir el peso predeterminado como el gráfico del menú.
4) Presione "Inicio/+30 s/Confirmación" para comenzar a cocinar.

Ejemplo: si desea usar "Menú automático" para cocinar pescado por 350 g.

1) Gire " 🔍" en el sentido de las agujas del reloj hasta que aparezca "A-6".
2) Presione "Inicio/+30 s/Confirmación" para confirmar.
3) Gire " 🔍" para seleccionar el peso del pescado hasta que aparezca "350".
4) Presione "Inicio/+30 s/Confirmación" para comenzar a cocinar.

El gráfico del menú:

Menú Peso Pantalla
A-1 Pizza	200 g	200
	400 g	400
A-2 Carne	250 g	250
	350 g	350
	450 g	450
A-3 Verdura	200 g	200
	300 g	300
	400 g	400
A-4 Pasta	50 g (con 450 ml de agua fría)	50
	100 g (con 800 ml de agua fría)	100
A-5 Patata	200 g	200
	400 g	400
	600 g	600
A-6 Pescado	250 g	250
	350 g	350
	450 g	450
A-7 Bebida	1 taza (120 ml)	1
	2 tazas (240 ml)	2
	3 tazas (360 ml)	3
A-8 Palomitas	50 g	50
	85 g	85
	100 g	100

9. Cocción multisección

Se pueden configurar como máximo 2 secciones para cocinar. En la cocción multisección, si una sección se está descongelando, la descongelación se colocará en la primera sección.

Ejemplo: si desea descongelar alimentos durante 5 minutos y luego cocinarlos con una potencia de microondas del 80 % durante 7 minutos, proceda de la siguiente manera:

1) Presione " Descongelar por tiempo " una vez, y el microondas mostrará "dEF2".

2) Gire " 🔍" para seleccionar el tiempo de descongelación hasta que la pantalla muestre "5:00".

3) Presione "Microondas" una vez; la pantalla mostrará "P100".

4) Presione "Microondas" una vez más, o gire " [icon] para seleccionar 80 % de potencia de microondas.

5) Presione "Inicio/+30 s/Confirmación" para confirmar, y verá en la pantalla "P 80".

6) Gire " 🔍" para ajustar el tiempo de cocción hasta que el horno muestre "7:00".

7) Presione "Inicio/+30 s/Confirmación" para comenzar a cocinar, y sonará un tono para la primera sección. Luego comenzará la cuenta atrás para el tiempo de descongelación Cuando finalice la descongelación, sonará un tono más al entrar en la segunda cocción. Cuando finalice la cocción, sonarán cinco tonos.

10. Función de consulta

1) En los estados de microondas, parrilla y cocción combinada, presione "Microondas", la potencia correspondiente se mostrará durante 3 segundos. Después de 3 segundos, el horno volverá al estado anterior;

2) En estado de cocción, presione " Temporizador/Reloj " para consultar la hora y esta se mostrará durante 3 segundos.

11. Función de bloqueo para niños

Bloqueo: en estado de espera, presione "Parar/Cancelar" durante 3 segundos. Sonará un tono largo que indicará que se está accediendo al estado de bloqueo para niños y se mostrará el indicador de bloqueo. Se mostrará también la hora en curso si se ha configurado, de lo contrario, la pantalla mostrará "……".

Salir del bloqueo: en estado bloqueado, presione "Parar/Cancelar" durante 3 segundos, sonará un tono largo que indica que el bloqueo se ha liberado.

Detección de averías

Normal
El horno microondas interfiere con la recepción de la TV	Las emisiones de radio y televisión pueden verse interferidas cuando el horno microondas esté en funcionamiento. Es similar a las interferencias de los pequeños electrodomésticos, como batidoras, aspiradoras y ventiladores.
Laluz del horno es tenue	Al cocinar a baja potencia, la luz del horno puede atenuarse. Es normal
Se acumula vapor en la puerta. Sale aire caliente por los respiraderos	Al cocinar, puede salir vapor de los alimentos. La mayor parte de éste sale por los venteos. Pero algo puede quedarse acumulado en un lugar más fresco como la puerta del horno. Es normal.
El horno se enciende accidentalmente sin alimentos dentro.	No se producen daños en el horno si éste funciona vacío un corto período de tiempo. Sin embargo, debe evitarse.

Problema	Causa Posible	Remedio
El horno no se enciende	(1) El cable de alimentación no está bien enchufado	Desenchúfelo. Vuélvalo a enchufar transcurridos 10 segundos.
	(2) El fusible se ha fundido o ha actuado elinterruptor	Sustituya el fusible o resetee el interruptor (solo personal cualificado).
	(3) Problema con laalimentación eléctrica	Pruebe la alimentación eléctrica con otros electrodomésticos.
El horno no calienta	(4) La puerta no está bien cerrada	Cierre bien la puerta.

Según la directiva Waste of Electrical and Electronic Equipment (WEEE), los residuos WEEE han de recogerse ytratarse porseparado. Si, en el futuro, necesita desprenderse de este producto, NO lo ponga en los residuos domésticos, envíelo a los puntos de recogida WEEE si existen

Para dar cumplimiento a la Norma UNE EN-60335, indicamos que si el cable flexible se daña, únicamente puede ser sustituido por un taller de reparación reconocido por el fabricante MARIO MIRANDA DE ALMEIDA, SA., ya que se necesitan herramientas especiales.

PN:16170000A92316
