MANUAL DE USUARIO OR720CC Orima

LEIA CUIDADOSAMENTE E GUARDE PARA REFERENCIA FUTURA

Painel de Controlo e Características

Antes de utilizar su horno microondas lea estas instrucciones detalladamente, y consérvelas para futuras consultas.

PRECAUCIONES PARA EVITAR LA POSIBLE EXPOSICIÓN A UNA EXCESIVA ENERGÍA DE MICROONDAS

(a) No intente hacer funcionar este horno con la puerta abierta, ya que puede producirse una exposición peligrosa a las microondas. Es importante no forzar o manipular los cierres de seguridad.
(b) No coloque ningún objeto entre el frente del horno y la puerta ni deje que se acumulen suciedad o restos de limpiador en las superficies de sellado.
(c) ADVERTENCIA: Si la puerta o sus juntas están dañadas, el horno no debe utilizarse hasta que haya sido reparado por una persona cualificada.

IMPORTANTE

Si el aparato no se limpia adecuadamente, su superficie puede degradarse acortando el tiempo de vida útil del mismo y puede crearse una situación de peligrosidad.

Especificaciones

Modelo	OR720CC
Alimentación eléctrica 230 V ~ 50 Hz
Consumo Nominal	1050 W
Salida de Potencia Nominal	700 W
Capacidad del Horno	20 litros
Diámetro del Plato Giratorio 255 mm
Dimensiones externas (largo x ancho x alto)	440 mm X 346 mm X 259 mm
Peso neto	10.2 kg. aproximadamente

o placa de mica

1. Atención! Este aparato puede ser usado por niños mayores de 8 años, por personas con limitadas capacidades físicas, mentales ó sensoriales ó personas sin experiencia o conocimientos, siempre bajo supervisión de un adulto y tras haber sido instruidos sobre el uso seguro y correcto del aparato y los peligros que entraña su uso. Los niños no deben jugar con el aparato. La limpieza y mantenimiento del aparato no deben realizarla niños a menos que sean mayores de 8 años y siempre bajo supervisión de un adulto.

2. Mantener el aparato y el cable del aparato fuera del alcance de niños menores de 8 años.

3. Si ve que sale humo, apague y desenchufe el horno de la toma de corriente y mantenga la puerta cerrada para sofocar las posibles llamas.

4. No utilice el interior del horno como almacenaje. No deje productos como pan, bizcochos, etc en el interior del horno.

5. Este aparato está diseñado sólo para calentar, no para usos industriales o de laboratorio. Sólo apto para utilizar en hogares o lugares similares como:

- Áreas de cocina para el personal de tiendas, oficinas u otros entornos laborales.

- Clientes en hoteles, aparta-hoteles, casas rurales y otros tipos de entornos residenciales.

- Granjas.

- Entornos residenciales como aquellos que ofrecen alojamiento y desayuno.

1. Este aparato no es apto para personas o niños con capacidades físicas, sensoriales ó mentales limitadas o con falta de experiencia y conocimientos, a menos que estén bajo supervisión de un adulto o hayan sido previamente instruidos sobre el uso seguro y correcto del aparato y los peligros que entraña su uso.

2. Los niños no deben jugar con el aparato y deben estar siempre bajo supervisión de un adulto.

3. Este aparato no se puede operar con un temporizador externo ó por control remoto.

4. Atención: El aparato y sus partes accesibles se calientan durante el uso. Mantener lejos del alcance de los niños.

5. No utilizar limpiadores a vapor.

6. El aparato se calienta durante el uso. Evite tocar elementos calientes dentro del aparato.

7. Utilice solamente una sonda de temperatura recomendada por el fabricante (sólo para hornos provistors con sensor de temperatura).

8. Atención: El aparato y sus partes accesibles se calientan durante el uso. Evite tocar sus elementos calientes. Mantener lejos del alcance de niños menores de 8 años a menos que estén bajo supervisión de un adulto.

9. El horno microondas debe operarse con la puerta decorativa abierta (para hornos con puerta decorativa).
10. La parte trasera del aparato debe colocarse contra una pared.
11. El horno microondas no debe encastrarse en un mueble a menos que haya sido previamente testado para este tipo de instalación.

LEER ATENTAMENTE ESTAS INSTRUCCIONES Y CONSERVAR PARA FUTURAS CONSULTAS

Para reducir el riesgo de daños a las personas Puesta a tierra

PELIGRO

Peligro de descargas eléctricas El contacto con ciertos componentes internos puede producir lesiones graves o incluso la muerte. No desmonte el electrodoméstico.

ADVERTENCIA

Peligro de descargas eléctricas.

El uso inadecuado de la puesta a tierra puede producir descargas eléctricas. No enchufe el aparato hasta que esté correctamente instalado y puesto a tierra.

Este electrodoméstico debe instalarse con toma de tierra. En el caso de que se produzca un cortocircuito, la toma de tierra reduce el riesgo de descarga eléctrica por la existencia de un cable por el que puede escaparse la corriente eléctrica. Este electrodoméstico está equipado con un cable que tiene un conductor de tierra y un enchufe con toma de tierra. El enchufe debe introducirse en una toma que esté adecuadamente instalada y puesta a tierra.

Consulte a un electricista cualificado o a un técnico de mantenimiento si no comprende totalmente las instrucciones sobre la puesta a tierra o si tiene alguna duda sobre la forma en que el electrodoméstico queda correctamente conectado a tierra. Si fuera necesario un cable alargador, use solamenteun alargador de tres hilos. ES-8

1. Se facilita un cable de alimentación corto para reducir el riesgo de que se enrede o enganche si fuera más largo.
2. Si se usa un conector múltiple o un cable alargador:
   1) Las características eléctricas nominales del conector o cable alargador deben ser iguales a las características eléctricas nominales del electrodoméstico.
   2) El cable alargador debe ser del tipo de 3 hilos cor toma de tierra.
   3) El cable alargador debe disponerse de forma que no quede por encima de la mesa o encimera, de manera que los niños no puedan tirar de él o pueda engancharse sin querer.

LIMPIEZA

Cerciórese de que el horno esté desconectado de la red.

1. Limpie el interior del horno con un paño ligeramente húmedo trasutilizarlo.
2. Limpie los accesorios como hace habitualmente en agua condetergente.
3. El marco de la puerta, la junta y las piezas cercanas han de limpiarse cuidadosamente con un paño húmedo cuando estén sucias.

4. No utilice limpiadores abrasivos o ásperos ni raspadores metálicos para limpiar el cristal de la puerta del horno, ya que podrían rayar la superficie, que se podría romper.

5. Truco de limpieza: Para una mejor limpieza de la cavidad para eliminar restos de comida de las paredes del horno: coloque medio limón en un bol, añada 300 ml (media pinta) de agua y ponga el microondas a potencia máxima 100% durante 10 minutos. Limpie el interior del horno con un trapo seco y suave.

Prueba de utensilios:

1.

2.

3.

Materiales que pueden usarse en el horno microondas

Utensilios Observaciones

Papel de aluminio

Plato Tostador

Menaje

Frascos de vidrio

Vajilla de vidrio

Bolsas de cocinar

Platos y vasos de papel

Papel de cocina

Papel

vegetal

Plástico

Envoltorios

Termómetros

Papel encerado

Materiales que hay que evitar en el horno microondas

Utensilios	Observaciones
Bandejas de aluminio	Pueden formar arco eléctrico. Pase los alimentos a un plato apto para horno microondas.
Envase de cartón para alimentos con mango de metal	Pueden formar arco eléctrico. Pase los alimentos a un plato apto para horno microondas.
Utensilios metálicos o con adornos metálicos	El metal impide el paso de la energía de microondas hacia los alimentos. Los adornos metálicos pueden formar arco eléctrico.
Tiras de atar metálicas	Pueden formar arco eléctrico e incendiarse dentro del horno
Bolsas de papel	Pueden incendiarse dentro del horno
Poliespán	El poliespán puede fundirse o contaminar los líquidos cuando se exponen a altas temperaturas.
Madera	La madera se secará si se introduce en el horno microondas y puede partirse o agrietarse.

AJUSTE DEL HORNO MICROONDAS

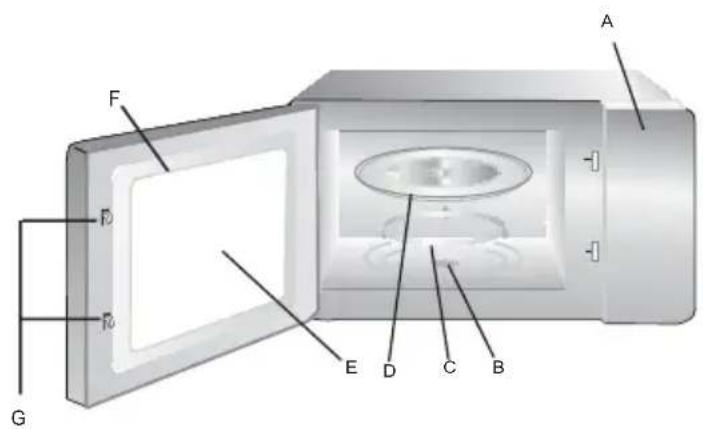

Nombre de las piezas y accesorios del horno

Retire el horno y todos los materiales de suembalaje de cartóny de su interior.

El horno se suministra con los siguientes accesorios:

Bandeja de vidrio 1

Conjunto del aro giratorio 1

Manual de instrucciones 1

A) Panel de control
B) Eje giratorio
C) Conjunto del aro giratorio
D) Bandeja devidrio
E) Ventana de observación
F) Conjunto de la puerta
G) Sistemade cierre de seguridad

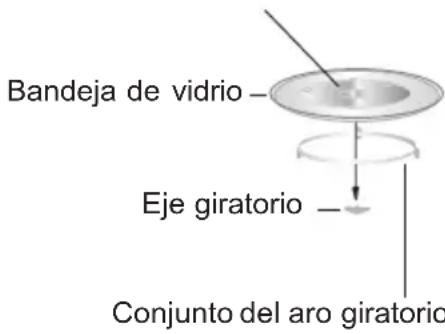

INSTALACIÓN DEL PLATO GIRATORIO

Cubo central (cara de abajo)

Bandeja de vidrio Eje giratorio Conjunto del aro giratorio

a. No ponga nunca la bandeja de vidrio boca abajo. La bandeja de vidrio debe poder moverse siempre.
b. Para la cocción deben usarse siempre la bandeja de vidrio y el conjunto del aro giratorio
c. Todos los alimentos y sus recipientes deben ponerse siempre sobre la bandeja de vidrio para la cocción.
d. Si la bandeja de vidrio o el conjunto del aro giratorio se rompen o agrietan, póngase en contacto con el centro de servicio autorizado más cercano.

Instalación en la encimera

Retire todo el material de embalaje y los accesorios.

Revise el horno en busca de daños, como puerta con abolladuras o rota. No instaleel horno si está dañado.

Carcasa: retire la película de protección de la superficie de la carcasa

No retire la tapa de color marrón claro de mica fijada en la cavidad del horno para proteger el magnetrón

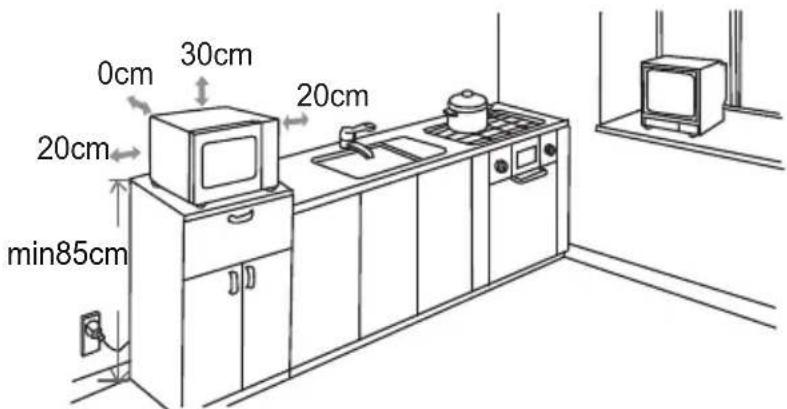

Instalación

0cm 30cm 20cm 20cm min85cm 20cm

Escoja una superficie nivelada que tenga espacio suficiente para los venteos de entrada y/o salida.

(1) La altura mínima de instalación es de 85 cm.
(2) La parte trasera del aparato debe colocarse contra una pared.

Deje un espacio mínimo de 30 cm por encima del horno. Se requiere un espacio mínimo de 20 cm entre el horno y cualquier pared adyacente.

(3) No quite las patas de la parte inferior del horno.

(4) El bloqueo de las aberturas en entrada y/o en salida podría dañar el horno.

(5) Coloque el horno lo más lejos posible de radios o televisores. El funcionamiento del horno microondas puede provocar interferencias en la recepción de estos aparatos.

1. Conecte el horno a una toma doméstica estándar.

Controle que el voltaje y la frecuencia sean iguales al voltaje y a la frecuencia indicados en la placa de los valores nominales.

¡ATENCIÓN! No instale el horno sobre una cocina u otros electrodomésticos que generen calor. Si se instala cerca o sobre una fuente de calor, el horno podría dañarse y la garantía no tendría validez.

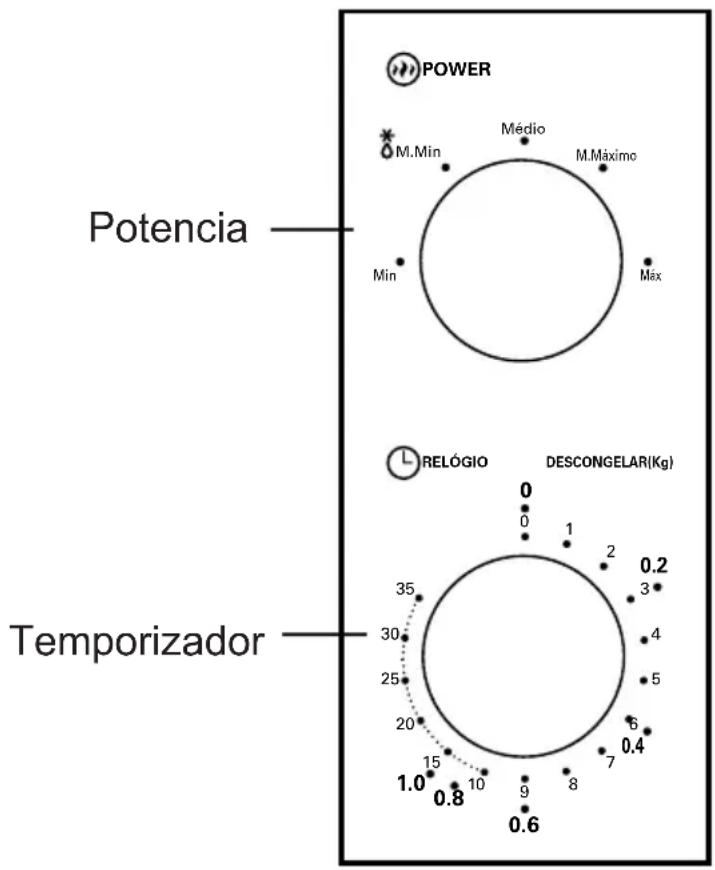

Panel de Control y prestaciones

POWER M.Min Médio M.Máximo Min Max Potencia Temporizador RELÓGIO DESCONGELAR(Kg) 0 1 2 3 4 5 6 7 8 9 0.2 0.4 0.6 1.0 15 10 25 30 35 35 0.8

1. Ajustar la potencia de cocción girando el mando de potencia al nivel deseado.
2. Ajustar el tiempo de cocción girando el mando del temporizador al tiempo deseado según su receta.
3. El horno microondas empezará la cocción automáticamente tras ajustar la potencia y el tiempo.
4. Una vez transcurrido el tiempo de cocción, en la unidad sonará un "Ding" al parar.
5. Si la unidad no está en uso, poner siempre el tiempo a "0".

Función/potencia	Salida (%)	Aplicación
Minimo 17	% microondas	Mantener la temperatura de los alimentos, ablandar helados
Médio/ Minimo (descongelar)	33 % microondas	Descongelar
Médio 5	5 % microondas	Cocinar pasteles cremosos, dorar alimentos
Médio/ Maximo	77 % microondas	Arroz, pescado y marisco, galletas, carne
Maximo	100 % microondas	Recalentar, hervir agua, cocinar verduras frescas, pollo, pato, calentar bebidas no lácteas

Detección de averías

Normal
El horno microondas interfiere con la recepción de la TV	Las emisiones de radio y televisión pueden verse interferidas cuando el horno microondas esté en funcionamiento. Es similar a las interferencias de los pequeños electrodomésticos, como batidoras, aspiradoras y ventiladores.
Laluz del horno es tenue	Al cocinar a baja potencia, la luz del horno puede atenuarse. Es normal
Se acumula vapor en la puerta. Sale aire caliente por los respiraderos	Al cocinar, puede salir vapor de los alimentos. La mayor parte de éste sale por los venteos. Pero algo puede quedarse acumulado en un lugar más fresco como la puerta del horno. Es normal.
El horno se enciende accidentalmente sin alimentos dentro.	No se producen daños en el horno si éste funciona vacío un corto período de tiempo. Sin embargo, debe evitarse.

Problema	Causa Posible	Remedio
El horno no se enciende	(1) El cable de alimentación no está bien enchufado	Desenchúfelo. Vuélvalo a enchufar transcurridos 10 segundos.
	(2) El fusible se ha fundido o ha actuado el interruptor	Sustituya el fusible o resetee el interruptor (solo personal cualificado).
	(3) Problema con la alimentación eléctrica	Pruebe la alimentación eléctrica con otros electrodomésticos.
El horno no calienta	(4) La puerta no está bien cerrada	Cierre bien la puerta.
El plato giratorio hace ruido cuando funciona el horno	(5) El rodillo giratorio y el fondo del horno están sucios	Consulte “Mantenimiento del horno” para limpiar las partes sucias.

Según la directiva Waste of Electrical and Electronic Equipment (WEEE), los residuos WEEE han de recogerse y tratarse por separado. Si, en el futuro, necesita desprenderse de este producto, NO lo ponga en los residuos domésticos, envíelo a los puntos de recogida WEEE si existen
