740100 - Mira láser BUSHNELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Dispositivo de puntería láser (láser de simbalaje)
Marca	Bushnell
Modelo	740100
Categoría	Accesorio de puntería para armas de fuego
Clase láser	Clase 3R (IEC 60825-1:2007-03)
Longitud de onda	650 nm
Potencia óptica	2,9 mW
Alimentación	3 pilas alcalinas de 1,5 V u óxido de plata LR44/SR44, AG13, A76/S76
Adaptadores incluidos	Adaptadores expandibles para calibres .22 a .50 y escopetas 12/20
Funciones principales	Emisión de un punto rojo para el ajuste de la línea de puntería (simbalaje)
Uso recomendado	Interior o exterior con poca luz
Temperatura de funcionamiento	No especificada
Seguridad	Evitar la exposición directa de los ojos. Producto láser Clase 3R
Garantía	2 años limitada (defectos de materiales y fabricación)
Conformidad	FCC parte 15b, CE, directiva RAEE
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Almacenar protegido de la humedad y golpes.
Piezas de repuesto y reparabilidad	Pilas estándar disponibles. Reparación mediante envío al fabricante o centro autorizado.
Peso	Aproximadamente 100 g (estimación)

Preguntas frecuentes - 740100 BUSHNELL

¿Cómo instalar el láser de simbalaje Bushnell 740100 en mi arma?

Elija el adaptador expandible del diámetro más grande que pueda insertarse en el cañón. Enrósquelo en el emisor láser con el tornillo central. Apriete el tornillo para expandir el adaptador, luego inserte el conjunto en el cañón hasta que quede bien ajustado en la boca del cañón. Asegúrese de que el arma esté descargada antes de cualquier manipulación.

¿Qué pilas usar para el láser Bushnell 740100?

Utilice tres pilas alcalinas de 1,5 V u óxido de plata tipo LR44, SR44, AG13 o A76/S76. Insértelas en el manguito plástico blanco con los polos negativos (-) hacia arriba, frente al resorte de la tapa. Respete la polaridad indicada.

¿Cómo encender y apagar el láser?

Gire el interruptor de encendido/apagado ubicado en la tapa de las pilas en el sentido de las agujas del reloj para encender el láser. Aparece un punto rojo. Gire en sentido contrario para apagar.

¿Cómo ajustar la línea de puntería con el láser?

Para un ajuste a 46-91 m (50-100 yardas), ajuste las configuraciones de viento y elevación de su mira para que el retículo apunte al punto rojo del láser. Para una distancia menor, compense la altura del centro de la mira sobre el cañón (generalmente 3,75 cm). Utilice la tabla de ajuste proporcionada.

¿Es peligroso el láser para los ojos?

Sí, es un producto láser de Clase 3R. Nunca mire directamente al haz ni apunte hacia los ojos. Evite cualquier exposición directa. Úselo siempre con precaución.

¿Puedo usar el láser en exteriores a plena luz del día?

El láser está diseñado para uso interior o exterior con poca luz. A plena luz del día, el punto rojo puede ser difícil de ver. Prefiera usarlo en condiciones de poca luz.

¿Cómo limpiar y mantener el láser?

Limpie la carcasa con un paño suave y seco. No use disolventes agresivos. Almacénelo en un lugar seco y protegido de golpes. Retire las pilas si no lo usa durante mucho tiempo.

¿Qué hacer si el láser no se enciende?

Verifique la orientación de las pilas (polos negativos hacia el resorte) y reemplácelas si es necesario. Asegúrese de que la tapa de las pilas esté bien enroscada. Si el problema persiste, póngase en contacto con el servicio posventa.

¿Es el láser compatible con todos los calibres?

El Bushnell 740100 viene con adaptadores expandibles para calibres de .22 a .50 y un adaptador para escopetas 12/20. Para otros calibres, puede no ser compatible.

¿Cómo hacer valer la garantía?

La garantía limitada de dos años cubre defectos de materiales y fabricación. Para una devolución, envíe el producto con porte pagado, un cheque de 10 USD por gastos de manipulación, el comprobante de compra y una descripción del defecto a la dirección indicada en el manual.

MANUAL DE USUARIO 740100 BUSHNELL

Tabla para ajustar la mira

Einschusstabelle

Lo felicitamos por haber comprado un Colimador Láser de Bushnell. Este colimador es un instrumento de precisión construido de los mejores materiales y armado por manos expertas en el trabajo manual para que usted lo pueda utilizar toda la vida sin problemas. Este colimador láser está diseñado para asegurar que el tiro de su rifle, pistola o escopeta “alcanzará el punto del blanco en el papel” y le ahorrará tiempo y dinero. El ajuste final de la mira se debe hacer disparando el arma de fuego y haciendo los ajustes necesarios.

ANTES DE AJUSTAR LA ALINEACIÓN DE LA MIRA TELESCÓPICA DE SU ARMA, ASEGÚRESE DE QUE EL ARMA DE FUEGO NO ESTÁ CARGADA Y DE QUE LA BOCA DEL CAÑÓN APUNTA EN UNA DIRECCIÓN SEGURA.

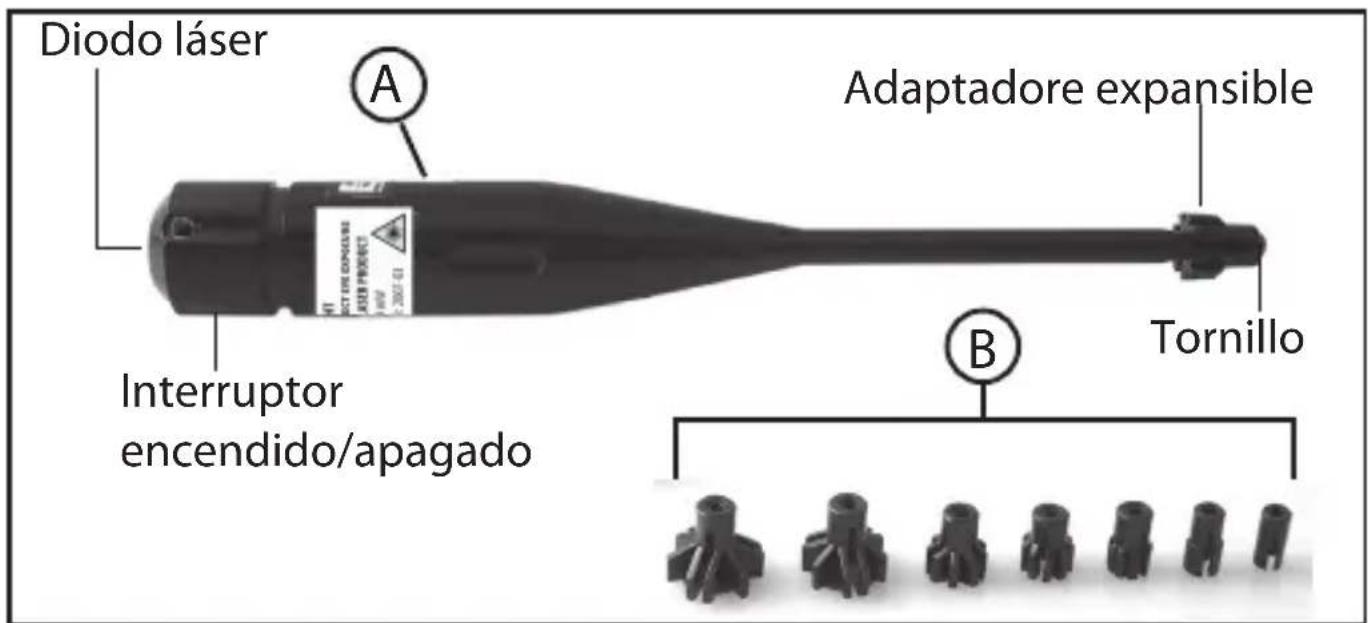

Su colimador consta de un emisor láser (A) así como de una serie de adaptadores expansibles (B) que cubren calibres de diámetros de 0.22 a 0.50. También se incluye un adaptador grande diseñado para las escopetas de calibre 20 y de calibre 12. Tenga presente que el colimador láser ha sido diseñado para uso en espacios interiores y exteriores con menos luz.

Para seleccionar el adaptador adecuado, busque el adaptador más grande que quepa en la boca de su arma de fuego. Luego atornille el adaptador al extremo pequeño del emisor láser usando el tornillito que está en el centro del adaptador. Según usted apriete el tornillo, el diámetro del adaptador se expandirá. Una vez el adaptador se haya expandido hasta igualar el diámetro de su arma de fuego, empuje el adaptador y el extremo pequeño del emisor láser hacia el interior de la boca de su rifle. Asegúrese de que el emisor láser ha entrado por la boca hasta alcanzar el punto donde esté apretado en el riel de su arma de fuego.

Encienda el láser rotando el interruptor on/off (protector de las baterías) en el sentido de las agujas del reloj, hasta que se emita el pequeño punto de láser rojo. Si usted puede ajustar la mira a una distancia de 50 a 100 yardas, puede hacer los ajustes de elevación y de corrección por la resistencia del viento de manera que los hilos de la retícula apunten al punto rojo. Si ajusta la mira a una distancia menor, sencillamente ajuste el punto del blanco de manera que los hilos de la retícula compensen por la altura que tiene el centro de la mira telescópica por encima del cañón. Por ejemplo, en la mayoría de las monturas de rifles, el centro de la mira telescópica se encuentra a aproximadamente 1.5 pulgadas sobre el ánima. En ese caso, los

hilos de la retícula deben apuntar 1.5 pulgadas por encima del punto del láser. La tabla adjunta es una herramienta útil para ese propósito.

DESPUÉS DE AJUSTAR LA ALINEACIÓN DE LA MIRA DE SU ARMA DE FUEGO, ASEGÚRESE DE QUITAR EL COLIMADOR DEL ARMA.

El ajuste final de la mira se debe hacer en el campo de tiro. Después de hacer el ajuste final de la mira, puede usar el colimador para registrar el nivel de puntería en relación con los hilos de la retícula, lo cual funciona como una referencia útil si alguna vez quiere verificar el nivel más adelante.

Pilas

Su colimador láser de Bushnell utiliza tres baterías de 1,5 volteos alcalinas o de óxido de plata, tipo LR44/SR44, AG13 o A76/S76. Para reemplazarlas, primero quite totalmente el protector

de las baterías. Instale las baterías en la manga de plástico blanco con todos sus polos (-) hacia arriba, del lado del resorte del protector (lado "plano" positivo hacia abajo, hacia el fin del eje del colimador-ver foto, derecha). Vuelva a colocar el protector (tenga cuidado de no forzar la rosca).

Tabla para ajustar la mira

Sírvase usar la tabla adjunta para ajustar la mira de su arma de fuego a distancias cortas.

¡Advertencia!

Accesorio creado sólo para el calibrado de tu arma de fuego. Cualquier otro uso puede resultar peligroso. Para un uso seguro, por favor consultar detenidamente el manual de instrucciones.

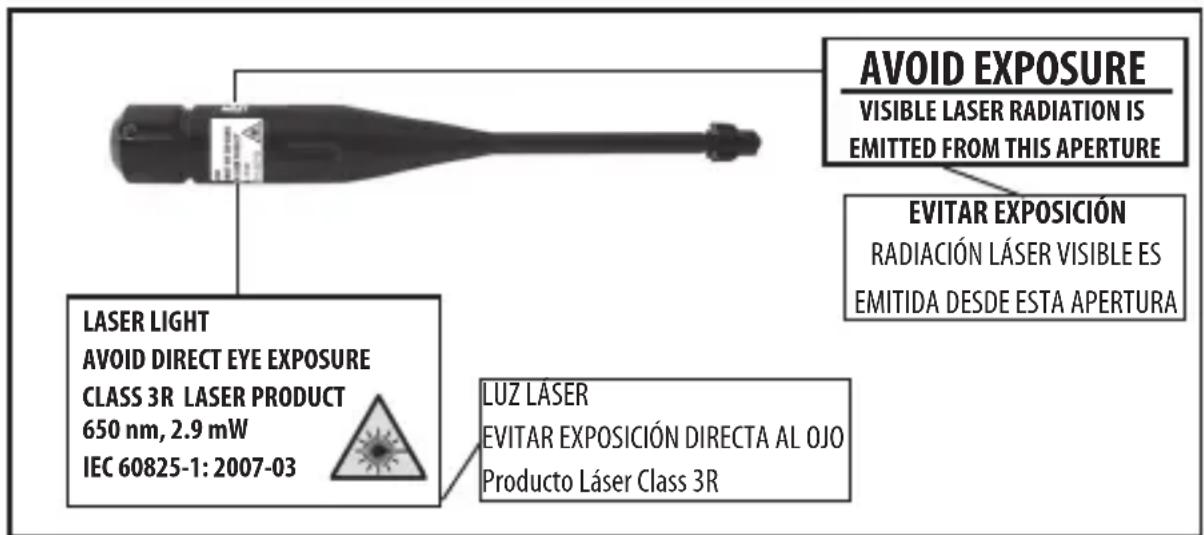

Producto Láser Class 3R: evitar la exposición directa al ojo. IEC 60825-1: 2007-03. Cumple con 21 CFR 1040.10 y 1040.11 excepto en lo que se refiere a desviaciones relacionadas con el aviso láser No. 50, con fecha del 24 de junio de 2007.

Luz láser de 650 nm, 2,9 mW, divergencia del rayo de 0°

GARANTÍA LIMITADA DE DOS AÑOS

Su producto Bushnell ^® está garantizado contra defectos de material y fabricación durante dos años a partir de la fecha de compra. En caso de defectos bajo esta garantía, nosotros, a nuestra opción, repararemos o sustituiremos el producto siempre que lo devuelva con portes pagados. Esta garantía no cubre defectos causados por el uso indebido, ni por un manejo, instalación o mantenimiento del producto inapropiados o el mantenimiento hecho por otro que no sea un Centro de Servicio Autorizado de Bushnell.

Cualquier envío que se haga bajo garantía deberá venir acompañado por lo siguiente:

1. Un cheque/giro postal por la cantidad de 10 dólares para cubrir los gastos de manejo y envío
2. Nombre y dirección donde quiere que se le envíe el producto
3. Una explicación del defecto
4. Prueba de fecha de compra
5. El producto debe empaquetarse bien en una caja resistente para evitar que se dañe durante el transporte, y enviarse con portes pagados a la dirección que se muestra a continuación:

En EE UU, enviar a: En CANADÁ, enviar a:

En el caso de los productos comprados fuera de los Estados Unidos o Canadá, llame al distribuidor local para la información pertinente sobre la garantía. En Europa también puede llamar al:

Bushnell Germany GmbH

Esta garantía le ofrece derechos legales específicos.

Puede que tenga otros derechos que varían de un país a otro.

Conformidad con las reglas de FCC

El colimador láser de Bushnell cumple con las disposiciones de la Parte 15 de las reglas de FCC. Su utilización está sujeta a las condiciones siguientes: (1) este dispositivo puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquéllas que puedan causar funcionamiento no deseado.
