M34UWQHD144C - Monitor LC-Power - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor curvo
Tamaño de la pantalla	34 pulgadas (86,36 cm)
Resolución nativa	3440 x 1440 (UWQHD)
Frecuencia de actualización	144 Hz (DP), 100 Hz (HDMI)
Tipo de panel	VA
Brillo	300 cd/m² (típico)
Relación de contraste	3000:1
Ángulos de visión	178° horizontales / 178° verticales
Número de colores	16,7 millones
FreeSync	Sí
Entradas de vídeo	2 x DisplayPort 1.4, 2 x HDMI 2.0
Salida de audio	Sí (conector para auriculares)
Altavoces integrados	No
Montaje VESA	75 x 75 mm
Luz azul baja	Sí
Sin parpadeo	Sí
HDR	Sí (compatible)
Alimentación	100-240 V CA, 50/60 Hz
Peso estimado	Aproximadamente 8 kg (con base)
Dimensiones (L x A x P) estimadas	812 x 365 x 100 mm (sin base)
Funciones de juego	Modo FPS, RTS, juego; retícula de puntería
OSD	Menú en pantalla completo (varios idiomas)
PIP/PBP	Sí (2 ventanas)

Preguntas frecuentes - M34UWQHD144C LC-Power

¿Cómo conectar el monitor a mi ordenador?

Utilice un cable DisplayPort (recomendado para 144 Hz) o un cable HDMI (limitado a 100 Hz). Conecte un extremo al monitor y el otro a su tarjeta gráfica.

¿Cómo activar FreeSync?

FreeSync está desactivado por defecto. Asegúrese de que su tarjeta gráfica sea compatible con FreeSync e instale los controladores recientes. Luego active FreeSync en el menú OSD en 'Otros > Adaptive Sync'.

¿Cómo limpiar la pantalla sin dañarla?

Desconecte primero el monitor. Use un paño suave ligeramente humedecido con agua. Nunca use diluyente, benceno, amoníaco o limpiador abrasivo. Prefiera un paño especial para pantallas.

¿Cómo ajustar los parámetros de visualización?

Presione el botón Menú para abrir el OSD. Use los botones arriba/abajo para navegar y el botón Menú para confirmar. Puede ajustar el brillo, contraste, temperatura de color, etc.

¿Puedo fijar el monitor a un soporte de pared?

Sí, el monitor es compatible con VESA 75 x 75 mm. Retire la base, fije los soportes VESA incluidos y siga las instrucciones de su soporte de pared.

¿Cuál es la resolución y la frecuencia de actualización máxima?

La resolución nativa es de 3440 x 1440. Mediante DP, la frecuencia de actualización alcanza 144 Hz; mediante HDMI, está limitada a 100 Hz.

¿El monitor tiene altavoces integrados?

No, el monitor no tiene altavoces. Dispone de una salida de audio para conectar auriculares o altavoces externos.

¿Cómo usar el modo PIP/PBP?

En el menú OSD, vaya a 'Ventanas múltiples'. Elija PIP o PBP 2Windows. Luego seleccione las fuentes de entrada para cada ventana.

¿Cómo activar el modo HDR?

En el menú OSD, vaya a 'Otros' y ponga 'HDR' en 'Encendido'. Asegúrese de que su fuente de vídeo sea compatible con HDR.

¿Qué hacer si el monitor no muestra ninguna señal?

Verifique que el cable esté bien conectado en ambos extremos. Asegúrese de que el ordenador esté encendido. Si el indicador parpadea en azul, significa que no se detecta ninguna fuente. Pruebe con otro cable o puerto.

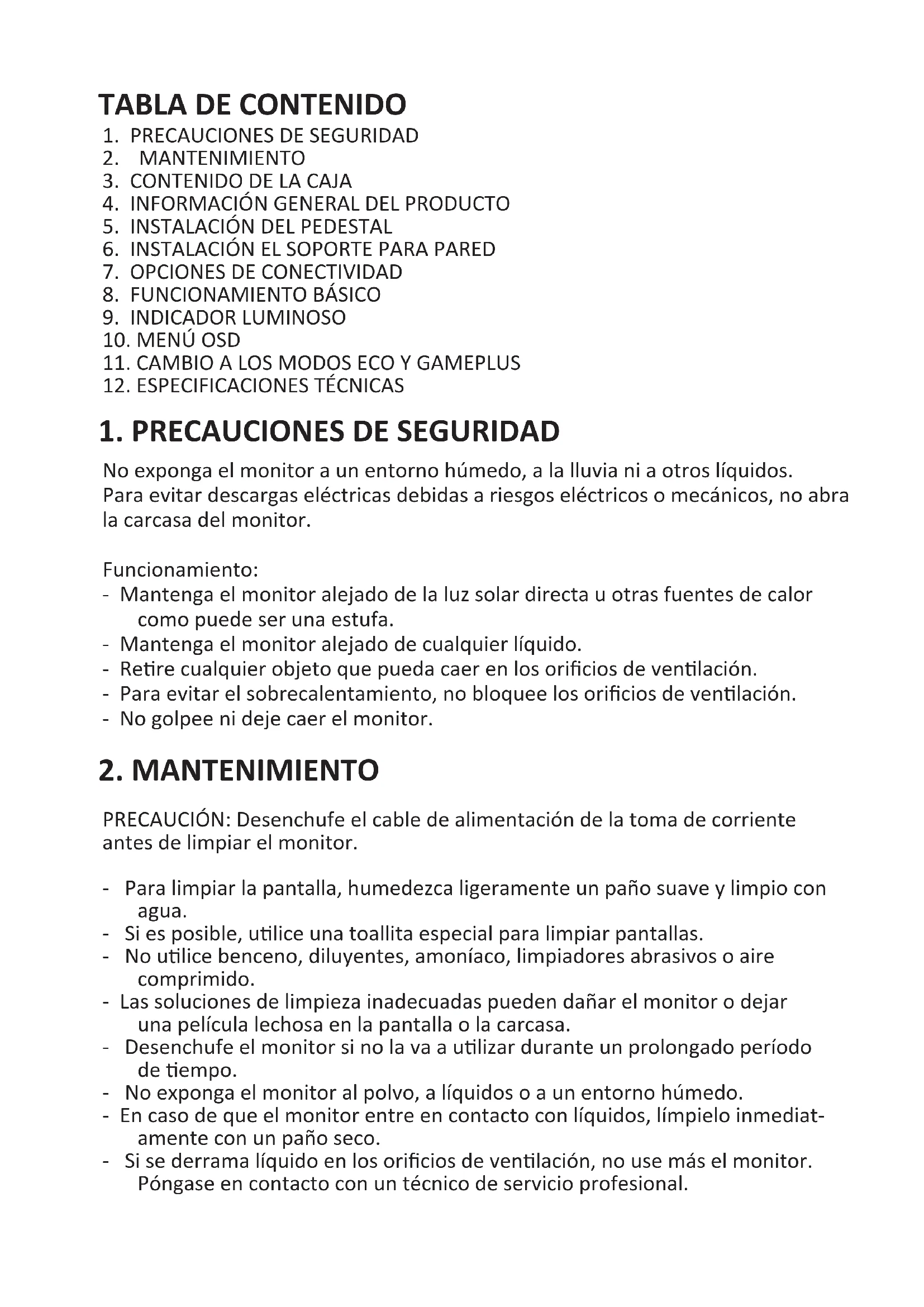

MANUAL DE USUARIO M34UWQHD144C LC-Power

1. PRECAUCIONES DE SEGURIDAD
2. MANTENIMIENTO
3. CONTENIDO DE LA CAJA
4. INFORMACIÓN GENERAL DEL PRODUCTO
5. INSTALACIÓN DEL PEDESTAL
6. INSTALACIÓN EL SOPORTE PARA PARED
7. OPCIONES DE CONECTIVIDAD
8. FUNCIONAMIENTO BÁSICO
9. INDICADOR LUMINOSO
10. MENÚ OSD
11. CAMBIO A LOS MODOS ECO Y GAMEPLUS
12. ESPECIFICACIONES TÉCNICAS

1. PRECAUCIONES DE SEGURIDAD

No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos.

Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor.

Funcionamiento:

• Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa.
• Mantenga el monitor alejado de cualquier líquido.
• Retire cualquier objeto que pueda caer en los orificios de ventilación.
• Para evitar el sobrecalentamiento, no bloquee los orificios de ventilación.
• No golpee ni deje caer el monitor.

2. MANTENIMIENTO

PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor.

• Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua.
• Si es posible, utilice una toallita especial para limpiar pantallas.
• No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.
• Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa.
• Desenchufe el monitor si no la va a utilizar durante un prolongado período de tiempo.
• No exponga el monitor al polvo, a líquidos o a un entorno húmedo.
• En caso de que el monitor entre en contacto con líquidos, límpielo inmediatamente con un paño seco.
• Si se derrama líquido en los orificios de ventilación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional.

Aviso legal:

Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países.

3. CONTENIDO DE LA CAJA

1 base para el pedestal 1 pie para el pedestal

4 tornillos

3 tornillos

1 pieza de ensamblaje

(para instalación en pared) (para la instalación del pedestal) del soporte para la base

1 conector VESA "arriba"

1 conector VESA "abajo"

1 llave Allen para tornillos M6*22

1 cable de alimentación (100-240 VCA, 50/60 Hz)

1 cable DP 1 manual del usuario

LGPOWER LCMSL/WMHD.196.C CERED GABRIE MONITOR MANUAL DEL USUARIO

Se pueden incluir tornillos adicionales de repuesto.

4. INFORMACIÓN GENERAL DEL PRODUCTO

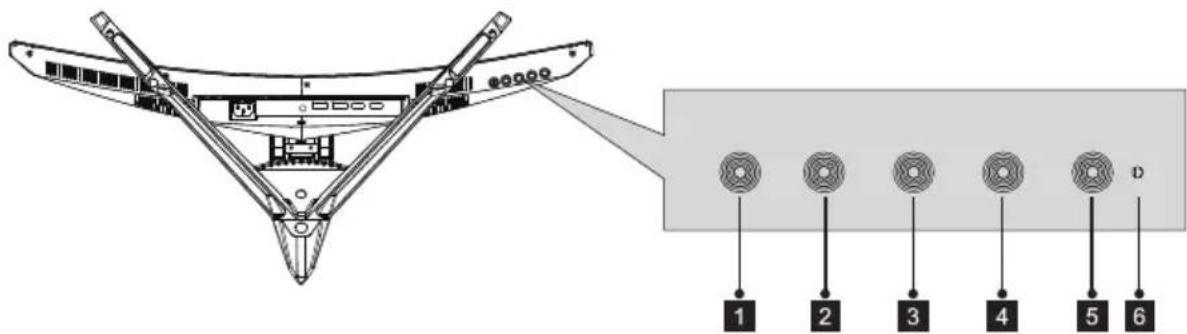

4.1 Botones del monitor

1. Botón Menú: presione este botón para mostrar los menús OSD o introducir los submenús.
2. Botón Abajo: presione este botón para desplazarse hacia abajo por los menús.
3. Botón Arriba: presione este botón para desplazarse hacia arriba por los menús.
4. Botón Salir: presione este botón para salir del menú.
5. Botón de alimentación: presione este botón para encender o apagar el monitor.
6. Indicador LED: cambia de color para indicar el estado del monitor.

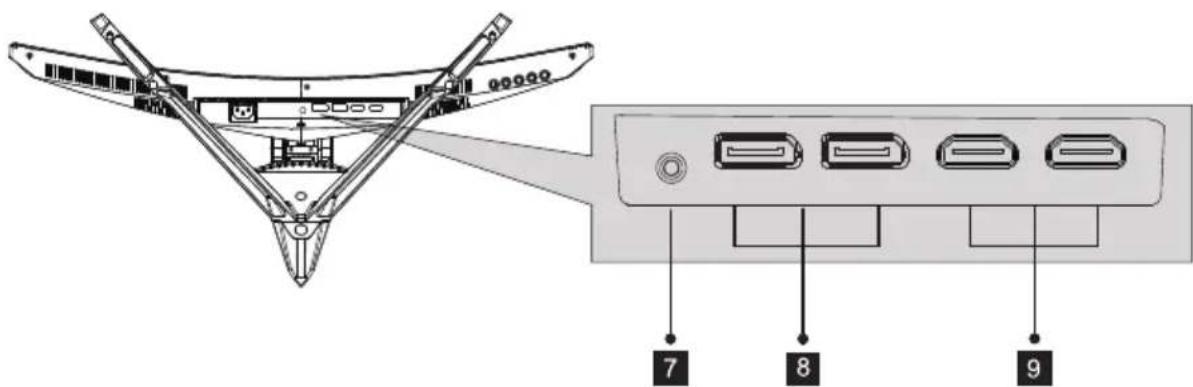

4.2 Puertos del monitor

1. Salida de audio: conecte los auriculares o altavoces para reproducir señales de audio desde el equipo.

2. Conectores DP 1.4: conecte el cable Displayport a este puerto y al puerto Displayport del equipo (por ejemplo, tarjeta gráfica o placa base).

3. Conectores HDMI 2.0: conecte el cable HDMI a este puerto y al puerto HDMI del equipo (por ejemplo, tarjeta gráfica o placa base).

Si utiliza otros cables DP o HDMI, asegúrese de que sean compatibles con los estándares más recientes para lograr la mejor calidad de imagen y frecuencia de actualización.

5. INSTALACIÓN DEL PEDESTAL

Mantenga la espuma debajo del monitor antes de acoplar el pedestal.

1. Abra el paquete y saque el producto con la espuma todavía acoplada. Colóquelo con cuidado sobre un escritorio o una mesa y proteja la pantalla.

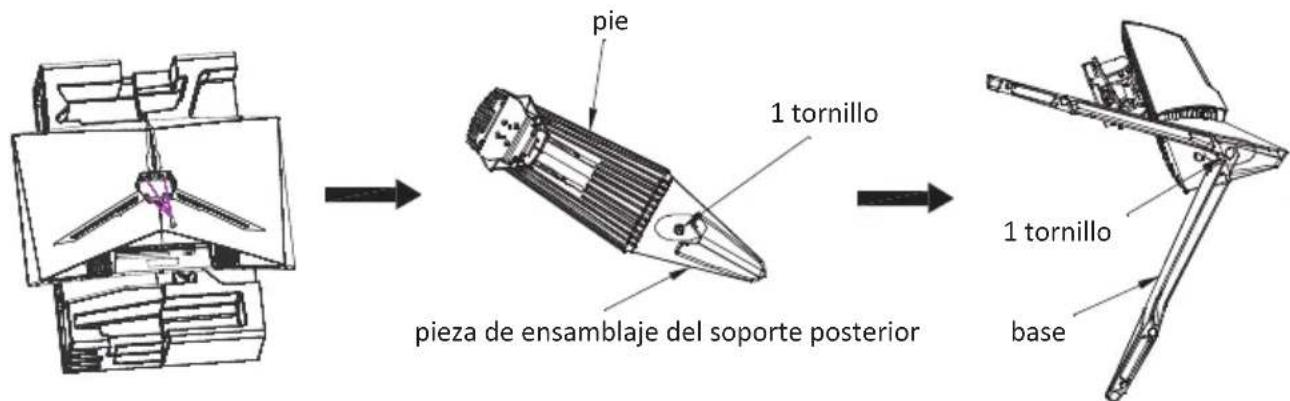

2. Saque la base, el pie y la pieza de ensamblaje de soporte posterior. Instale la pieza del conjunto del soporte trasero en el pie y apriete el tornillo. Instale la base en la pieza de ensamblaje de soporte posterior y apriete el tornillo.

pie pieza de ensamblaje del soporte posterior 1 tornillo 1 tornillo base

1. Monte el soporte en la cubierta posterior. Es escuchará un clic cuando la placa quede colocada correctamente en su lugar.

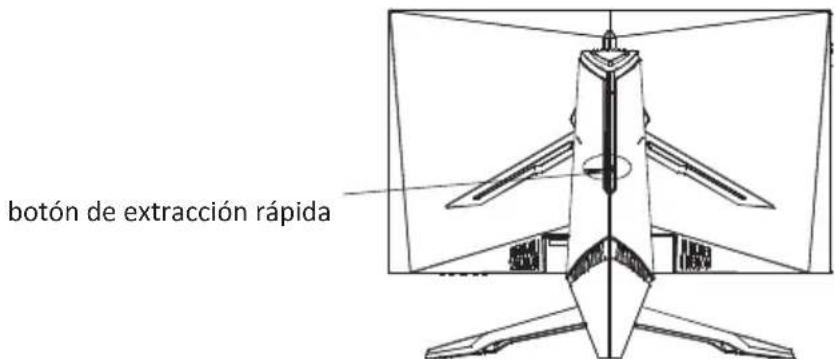

botón de extracción rápida

Al presionar el botón de liberación rápida de la cubierta posterior, se quitará todo el soporte directamente. Asegúrese de que el monitor está tendido sobre una superficie plana antes de quitar el pedestal.

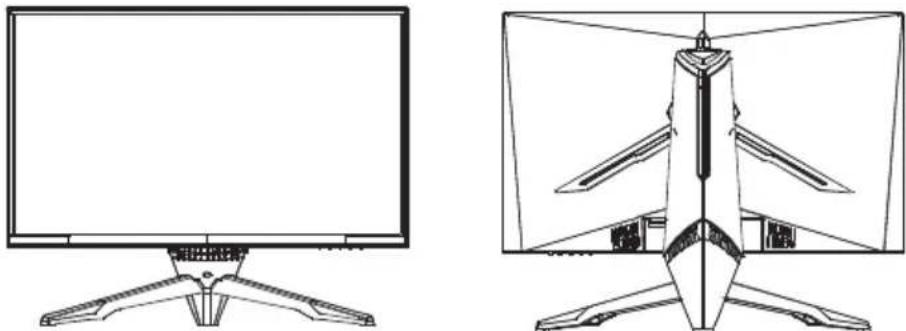

1. Tome el pedestal y monte el monitor.

Mantenga la parte de espuma unida al monitor mientras lo instala. Para evitar daños, no toque la pantalla.

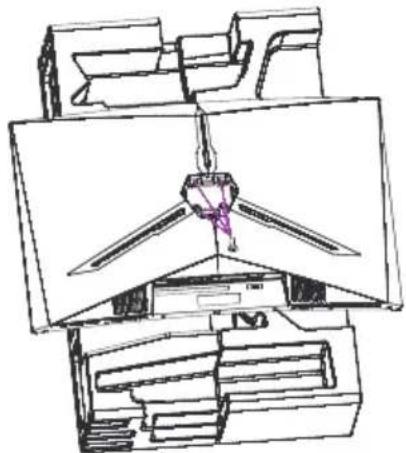

6. Instalación el soporte para pared

1. Abra el paquete y saque el producto con la espuma todavía acoplada. Colóquelo con cuidado sobre un escritorio o una mesa y proteja la pantalla. Si el pedestal ya está montado, retírelo según las indicaciones del capítulo 5.2.
2. Retire los cuatro tornillos originales acoplados en la abertura de la parte posterior del monitor.

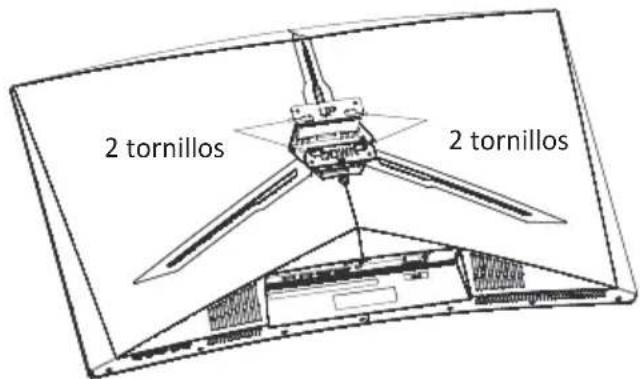

1. Mantenga la espuma debajo del panel para evitar que se rompa. Utilice cuatro tornillos para montar los conectores VESA superior e inferior en la cubierta posterior.

2 tornillos 2 tornillos

1. Siga las instrucciones del soporte para pared o de un accesorio similar para montar el monitor en él.

Soporte para pared (no incluido)

Para evitar que se rompa, no toque el panel durante el proceso de montaje.

7. OPCIONES DE CONECTIVIDAD

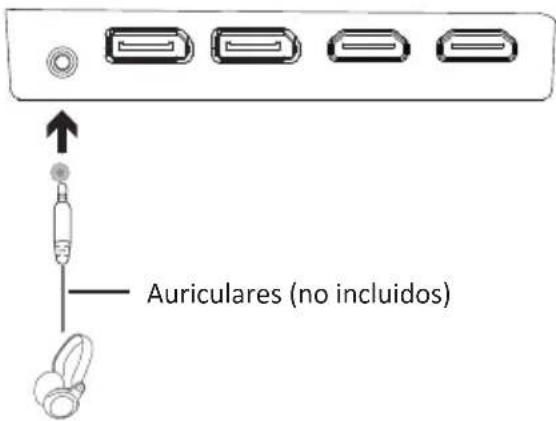

7.1 Conectar los auriculares

Enchufe los auriculares para recibir señales de audio del equipo. Si los auriculares están conectados al monitor, otros dispositivos de audio, como los altavoces, se silenciarán. Los auriculares u otros dispositivos de audio no están incluidos en la entrega.

Auriculares (no incluidos)

Tenga cuidado, escuchar audio con un volumen elevado durante más tiempo puede dañar permanentemente su audición.

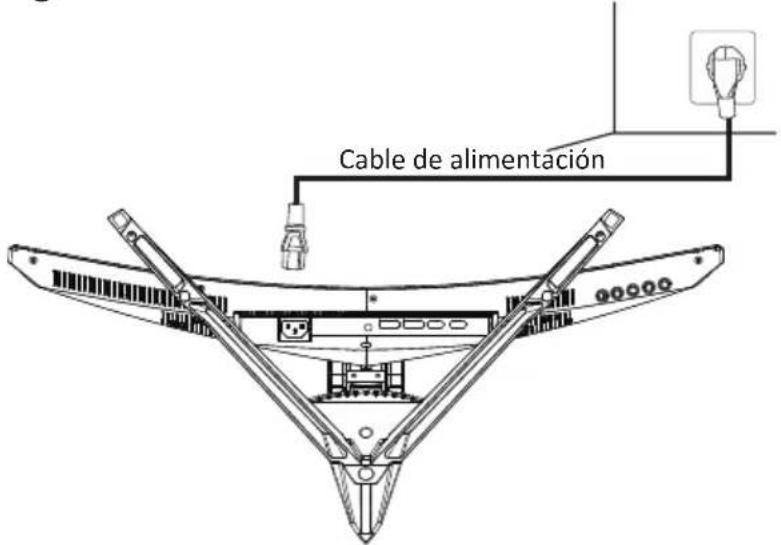

7.2. Conectar el cable de alimentación

Conecte el cable de alimentación al conector de alimentación del monitor y luego a una toma de corriente eléctrica.

Cable de alimentación

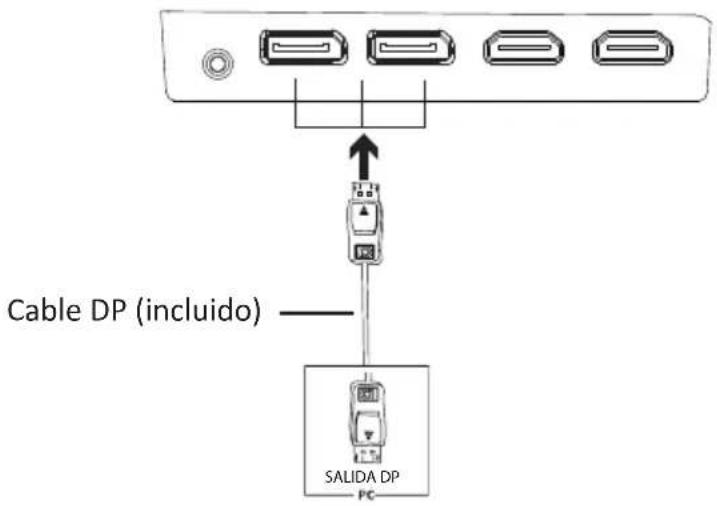

7.3 Conectividad DP

Utilice un cable DP para conectar el monitor al equipo.

Cable DP (incluido) SALIDA DP PC

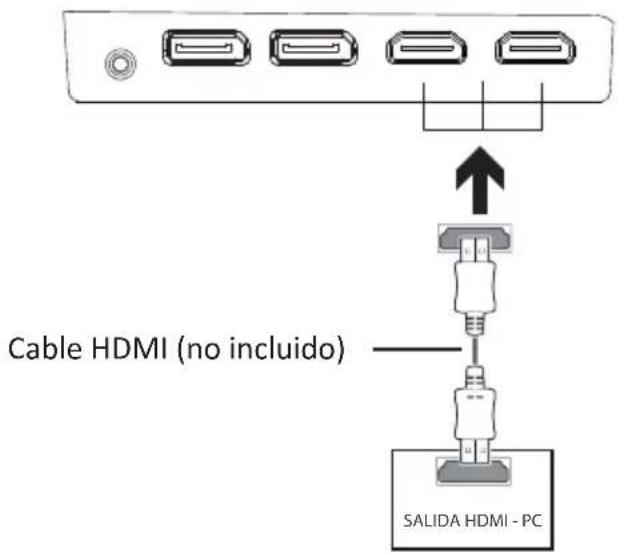

7.4 Conectividad HDMI

Use el cable HDMI para conectar el monitor al equipo en caso de que no disponga de un puerto DP.

Cable HDMI (no incluido) SALIDA HDMI - PC

1. Utilice el cable DP para conectar el monitor y la tarjeta gráfica del equipo.
2. Si la tarjeta gráfica no ofrece DR, puede usar el cable HDMI en su lugar.

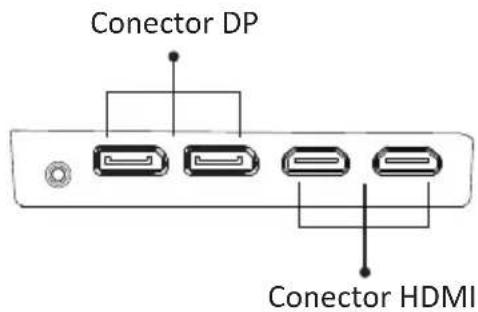

Conector DP Conector HDMI

1. Conecte el cable de alimentación al monitor y a una toma de corriente. En caso de que no pueda llegar a una toma de corriente directamente, le recomendamos que utilice un protector contra sobretensiones con el voltaje adecuado.

2. Presione el botón de alimentación del monitor para encenderlo.

FreeSync

La función FreeSync está desactivada de forma predeterminada. La tarjeta gráfica debe ser compatible con esta función y tener instalados los controladores más recientes. Después de realizar la conexión, puede recibir un mensaje para habilitar la función en el menú de software de la tarjeta gráfica. De lo contrario, consulte el manual de la tarjeta gráfica sobre cómo habilitar FreeSync.

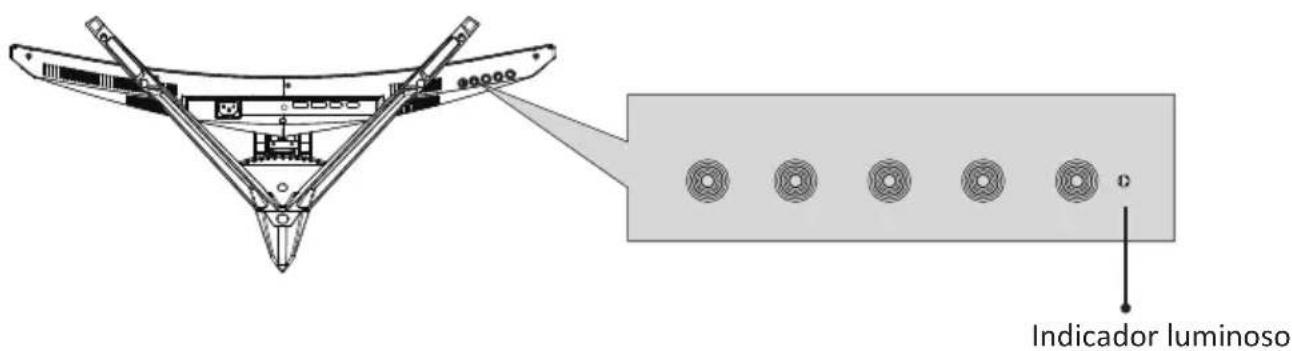

9. INDICADOR LUMINOSO

Indicador luminoso

La luz azul constante indica que el monitor está encendido y funcionando con normalidad. La luz azul intermitente indica que no se ha detectado ninguna fuente de vídeo (señal horizontal o vertical). Asegúrese de que el equipo esté encendido y que el cable DP o HDMI esté conectado correctamente (completamente insertado en el puerto).

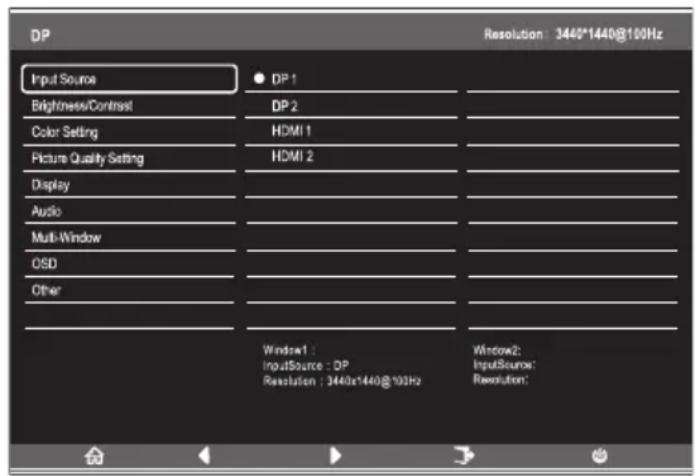

10. MENÚ OSD

El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y presionar el botón de menú (consulte el capítulo 4.1).

Si usa el monitor por primera vez, la configuración se ajustará automáticamente a la configuración del equipo. Utilice el menú OSD y el software de la tarjeta gráfica para cambiar la configuración según sus necesidades.

1. Presione cualquier para activar la ventana de navegación (M, ▼, ▲, E, ⏻).

1. Presione M ( 🔒) para entrar en el menú OSD.

Resalte la función que desee y, a continuación, presione M para entrar en el submenú.

one M para resaltar la función deseada.

para confirmar la configuración y salir de la pantalla actual.

1. Presione E para salir de la pantalla actual y el menú OSD.

10.1 Funciones de los menús OSD

Menú principal	Submenú Opciones	Descripción
Input Source (Fuente de entrada)	HDMI 1 (2.0); HDMI 2 (2.0);	-	Permite seleccionar la fuente de vídeo principal
	DP1 (1.4) DP2 (1.4)	-	Permite cambiar a la entrada de señal DP
Brillo/Contraste	Brillo	0-100	Permite ajustar el brillo de la pantalla
	Nivel de negro	0-100	Permite ajustar el nivel de negro de la pantalla
	Contraste	0-100	Permite ajustar el contraste de la pantalla
	DCR	Activado	Permite activar la función DCR
		Desactivado	Permite desactivar la función DCR
Configuración del color	Gamma	Gamma 1,8	Permite establecer el complemento Gamma
		Gamma 2,0
		Gamma 2,2
		Gamma 2,4
		Gamma 2,6	Permite establecer el modo visual de acuerdo con la actividad
	Modo de imagen	Estándar, Foto, Película, Juego, FPS, RTS
	Temperatura de color	Cálida, Fría, Usuario	Permite seleccionar la temperatura de color
	Valor de luz azul	0-100	Permite establecer nivel de filtrado de luz azul
	Matiz	0-100	Permite ajustar los niveles de matiz
	Saturación	0-100	Permite ajustar el nivel de la saturación
Configuración de la calidad de imagen	Nitidez	0-100	Permite establecer la nitidez de la pantalla
	Tiempo de respuesta	Desactivada, Alta, Media, Baja	Permite ajustar el tiempo de respuesta del monitor
	Reducción de ruido	Desactivada, Alta, Media, Baja	Permite reducir la interferencia del ruido de la imagen causado por la interferencia de la fuente de señal
	Superresolución	Desactivada, Alta, Media, Baja	Permite mejorar la resolución baja del monitor
	Control de luminancia dinámico	Activado, Desactivado	Permite compensar o fortalecer el valor de la pantalla de visualización de escala de grises
Pantalla	Relación de aspecto	Pantalla panorámica, 4:3, 1:1, Automático	Permite seleccionar la relación de aspecto en pantalla
	Modo de LED	Parpadeo, Normal, Desactivado	Permite ajustar la iluminación LED de la cubierta posterior.
Audio	Silencio	Activado, Desactivado	Permite activar y desactivar el modo de silencio
	Volumen	0-100	Permite ajustar el volumen de audio
	Fuente de audio	DP 1/2 (1.4),HDM1/2 (2.0)	Permite seleccionar la entrada de señal deaudio a través de DP o DP HDMI
Ventanamúltiple	entana múltiple	Desactivado, ModoPIP, 2 ventanas PBP	Permite seleccionar los modos PIP/PBPconforme al número de señales de entrada
	Entrada deventana 2secundaria	HDMI, DP	Permite realizar la selección conforme a laseñal de entrada para el modo PIP/PBP
	Tamaño PIP	Pequeño, Mediano,Grande	Permite ajustar el tamaño de la ventanaPIP/PBP
	Posición PIP	Arriba a la derecha,Arriba a la izquierda,Abajo a la derecha yAbajo a la izquierda	Permite ajustar la posición de la ventanaPIP/PBP
	Intercambiar	-	Permite intercambiar las fuentes de señal PIP/PBP
Menús OSD	Idioma	Varios	Permite establecer el idioma de los menús OSD
	Posiciónhorizontal de losmenús OSD	0-100	Permite ajustar la posición horizontal de losmenús OSD
	Posición vertical delos menús OSD	0-100	Permite ajustar la posición vertical de los menúsOSD
	Menús OSDTransparencia	0-100	Permite establecer la transparencia global delos menús OSD
	Tiempo de esperade los menús OSD	5-100	Permite establecer el tiempo para que el menúOSD permanezca visible después de no usarlo
	Rotación delmenú OSD	Normal, 90, 180,270	Permite girar la orientación del menú OSD
Other (Otro)	Versión DP	DP 1.1, DP 1.2DP 1.4	Permite establecer la versión de DP
	AdaptiveSync(sincroni-zación adaptativa)	Activado,Desactivado	Permite activar y desactivar la funciónFreeSync
	HDR	Activado, Desactivado	Activar HDR/Desactivar HDR
	Restablecer	-	Permite restablecer las configuraciones delmonitor

11. CAMBIO A LOS MODOS ECO Y GAMEPLUS

1. Presione cualquier para activar la ventana de navegación (M, ▼, ▲, E, ⏻).

juego que mejor se adapte a su juego. Estos iconos de juegos están diseñados principalmente para mejorar su puntería en juegos de disparo, pero, por supuesto, también se pueden usar para otros escenarios.

+ + · ·

texto, película, juego, FPS, RTS) se pueden usar para optimizar la configuración de acuerdo con su actividad. El modo estándar es adecuado para la mayoría de las actividades.

Estándar

12. ESPECIFICACIONES TÉCNICAS

Modelo LC-M34-UWQHD-144-C
Tamaño de la pantalla	34"/86,36 cm
Relación de aspecto	21:9
Luz de fondo	LED
Brillo	300 cd/m2 (valor típico)
Panel	VA
Resolución	HDMI: 3440 x 1440 a 100 Hz
Tasa de actualización	144 Hz
Ángulo de visión	≥178° (H) ≥ 178° (V)
Relación de contraste	3000:1
Soporte VESA	75 x 75 mm
Colores	16,7 millones
FreeSync	Sí
Señal de entrada	2 DP 1.4, 2 HDMI 2.0
Altavoces	No
Salida de audio	Sí
Cable de alimentación	Sí
Cable DP	Sí
Cable HDMI	No
Luz Azul baja	Sí
Sin parpadeos	Sí
