M32QHD165C - Monitor LC-Power - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor gaming
Marca	LC-Power
Modelo	M32QHD165C
Tamaño de pantalla	32 pulgadas (80 cm)
Resolución nativa	2560 x 1440 (WQHD)
Frecuencia de actualización	165 Hz (DP) / 144 Hz (HDMI)
Tiempo de respuesta	4 ms (OD)
Tipo de panel	VA
Luminosidad típica	300 cd/m²
Contraste estático	3000:1
Ángulos de visión	178° / 178°
Conectividad de video	2x DP 1.4, 2x HDMI 2.0
Funciones gaming	Adaptive-Sync, modo GamePlus (retícula, etc.), luz azul baja
Montaje VESA	75 x 75 mm
Dimensiones con base	712,5 x 508,5 x 245,1 mm
Dimensiones sin base	712,5 x 422,8 x 120,6 mm
Peso neto	7,07 kg
Peso bruto	9,09 kg
Alimentación	100-240 V AC, 50/60 Hz, 1,5 A
Audio	Salida de audio (jack 3,5 mm); altavoces no integrados
Accesorios incluidos	Cables DP, HDMI, de alimentación (UE + RU), destornillador, kit VESA
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave ligeramente húmedo; evitar solventes
Seguridad	No exponer a la humedad, no abrir la carcasa, no obstruir las rejillas de ventilación

Preguntas frecuentes - M32QHD165C LC-Power

¿Cómo conectar el monitor a mi PC?

Use el cable DP o HDMI incluido. Conecte un extremo a la tarjeta gráfica de su PC y el otro al puerto correspondiente del monitor (DP 1/2 o HDMI 1/2). Luego encienda el monitor con el botón de encendido.

¿Cómo limpiar la pantalla?

Desconecte primero el monitor. Humedezca ligeramente un paño suave y limpio con agua, o use un paño especial para pantallas. No use diluyente, benceno, amoníaco o limpiador abrasivo.

¿Qué significa el indicador luminoso parpadeante?

Un indicador azul parpadeante indica que no se detecta ninguna señal de video, o que el monitor está en modo de espera. Verifique que su PC esté encendido y que los cables estén bien conectados.

¿Cómo acceder al menú OSD?

Presione el botón M (o cualquier botón de navegación) para mostrar el menú OSD. Use las flechas ▲/▼ para navegar, M para confirmar y E para salir.

¿Qué modos gaming están disponibles?

El monitor ofrece los modos GamePlus (retícula, contador FPS) y los modos Eco/Juego. Presione ▼ para alternar entre los íconos GamePlus. También puede ajustar el tiempo de respuesta, el DCR y el Adaptive-Sync en el OSD.

¿El monitor es compatible con HDR?

Sí, la opción HDR está disponible en el menú OSD (sección Otros). Puede activarla manualmente o en modo de detección automática.

¿Cómo cambiar la fuente de entrada?

Presione M para abrir el OSD, vaya a Entrada, luego seleccione DP 1/2 o HDMI 1/2 según el cable usado. También puede usar el botón de navegación rápida (si está disponible).

¿Cuáles son las dimensiones y el peso del monitor?

Con base: 712,5 x 508,5 x 245,1 mm; sin base: 712,5 x 422,8 x 120,6 mm. El peso neto es de 7,07 kg (con base).

¿Es compatible con un soporte de pared VESA?

Sí, el estándar VESA es 75 x 75 mm. Use el kit incluido (conectores superior/inferior, tornillos M4x16) para fijar el soporte de pared. Siga las instrucciones del manual para la instalación.

¿El monitor tiene altavoces integrados?

No, el monitor no tiene altavoces. Cuenta con una salida de audio (jack 3,5 mm) para conectar auriculares o altavoces externos.

MANUAL DE USUARIO M32QHD165C LC-Power

1. Precauciones de seguridad
2. Mantenimiento
3. Contenido de la caja
4. Información general del producto
5. Instalación del pedestal
6. Instalación en pared
7. Opciones de conectividad
8. Indicador luminoso
9. Menús OSD
10. Modos Eco y Gameplus
11. Especificaciones técnicas

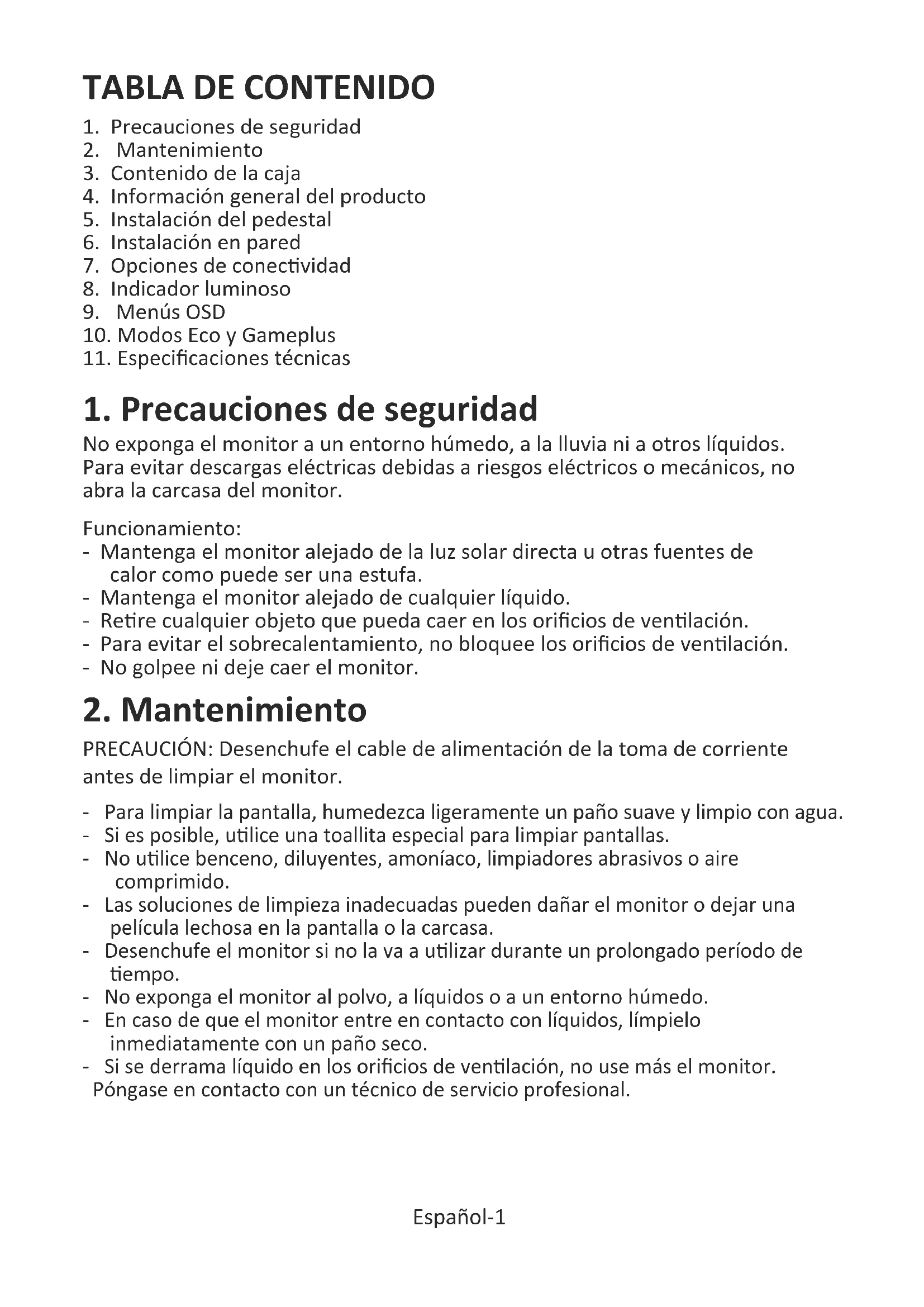

1. Precauciones de seguridad

No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos. Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor.

Funcionamiento:

• Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa.
• Mantenga el monitor alejado de cualquier líquido.
• Retire cualquier objeto que pueda caer en los orificios de ventilación.
• Para evitar el sobrecalentamiento, no bloquee los orificios de ventilación.
• No golpee ni deje caer el monitor.

2. Mantenimiento

PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor.

• Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua.
• Si es posible, utilice una toallita especial para limpiar pantallas.
• No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.
• Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa.
• Desenchufe el monitor si no la va a utilizar durante un prolongado período de tiempo.
• No exponga el monitor al polvo, a líquidos o a un entorno húmedo.
• En caso de que el monitor entre en contacto con líquidos, límpielo inmediatamente con un paño seco.
• Si se derrama líquido en los orificios de ventilación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional.

Aviso legal:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países.

3. Contenido de la caja

Cable DP x 1 Cable HDMI x 1 Cable alimentación europeo Cable alimentación británico x 1

Destornillador x 1 Conector VESA "ARIIBA" x 1 Conector VESA "ABAJO" x 1

LC-POWER LC-032-DHD-165-C MONITOR PARA JUEGOS MANUAL DEL USUARIO

Manual del usuario

Se pueden incluir tornillos adicionales de repuesto.

Español-2

4. Información general del producto

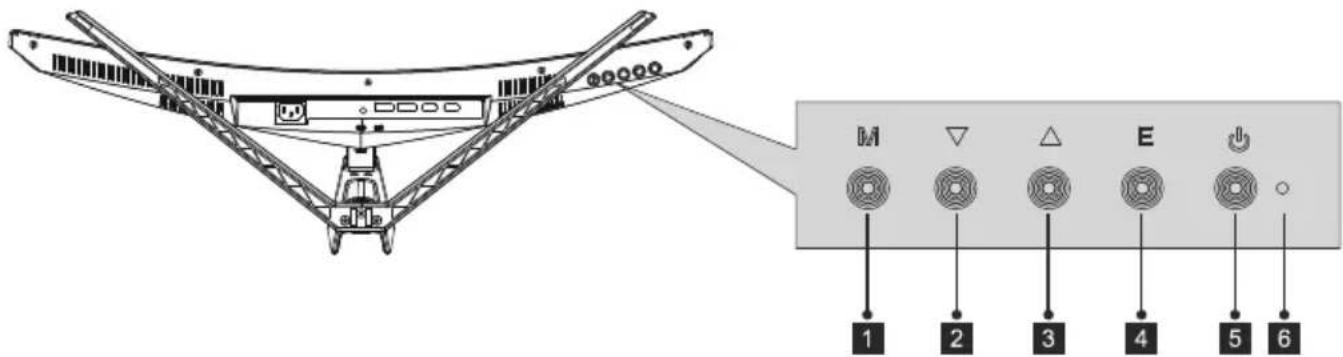

4.1—Botones del monitor

1 M Botón Menú: presione este botón para mostrar los menús OSD o introducir los submenús.
2▼ Botón Abajo: presione este botón para desplazarse hacia abajo por los menús.
3 ▲ Botón Arriba: presione este botón para desplazarse hacia arriba por los menús.
4 E Botón Salir: Presione este botón para salir.
5 Botón de alimentación: Presione este botón para encender o apagar el monitor.
6 Indicador LED: cambia de color para indicar el estado del monitor.

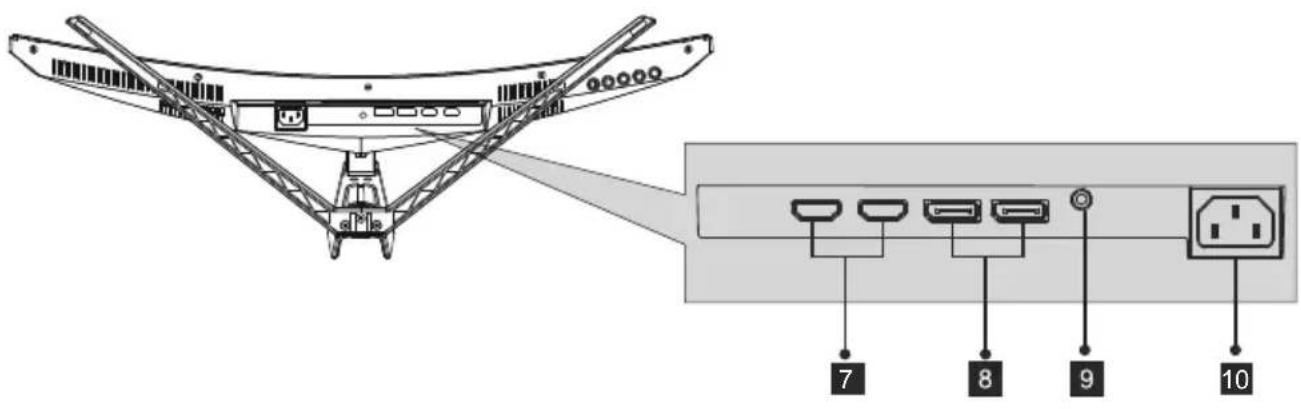

4.2—Puertos del monitor

7 Entrada HDMI: inserte un extremo del cable HDMI en la salida HDMI de su PC y conecte el otro extremo al puerto HDMI del monitor.
8 Conectores DP: inserte un extremo del cable DP en la salida DP de su PC y conecte el otro extremo al puerto DP del monitor.
9 Salida de audio: inserte el cable de audio para la salida de señales de audio.
10 Conector de alimentación: inserte el cable de alimentación para proporcionar energía al monitor.

5. Instalación del pedestal

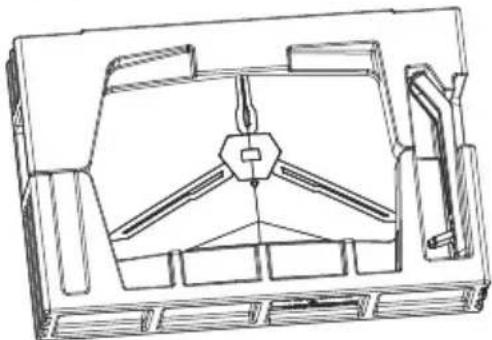

1. Abra el paquete, saque el producto con la espuma todavía acoplada y colóquelo suavemente sobre una mesa o escritorio.

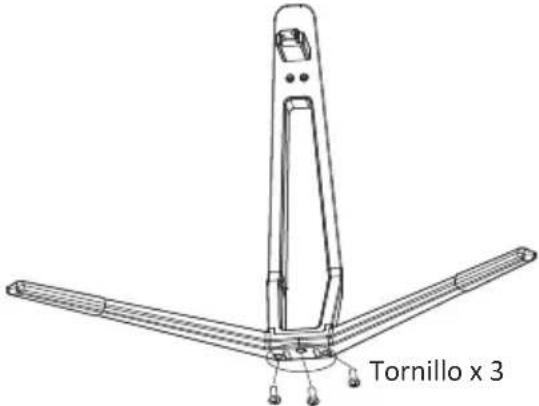

1. Saque la base y el soporte y fijelos con tres tornillos.

Tornillo x 3

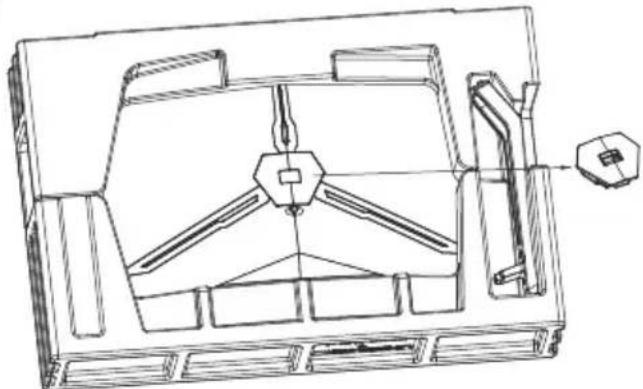

1. Retire la espuma de poliestireno superior (Nota: La máquina no puede dejar la espuma de poliestireno inferior) y presione el botón para sacar el conjunto del eje giratorio.

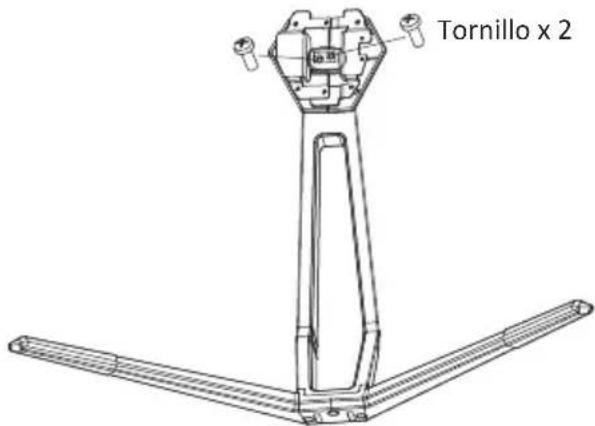

1. Saque el conjunto del eje giratorio de toda la máquina y bloquéelo con la base del soporte con dos tornillos avellanados.

Tornillo x 2

Español-4

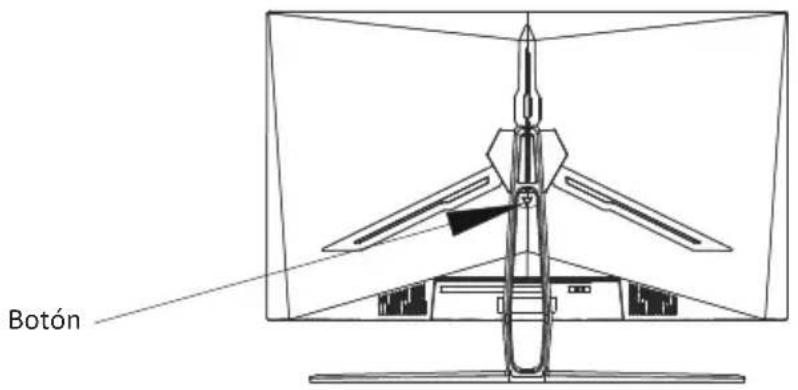

1. Antes de quitar la base, retire la cubierta del puerto de la parte posterior del monitor. Presione el botón para extraer el pedestal.

Botón

Asegúrese de colocar el monitor sobre una superficie plana antes de quitar el pedestal.

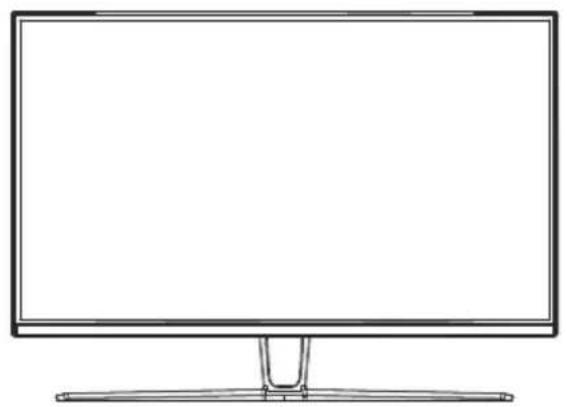

1. Sostenga el soporte con la mano y levante la máquina (Nota: Durante el proceso de configuración de la máquina, esta todavía está en el polígono inferior y no es necesario sacarla. No sostenga la pantalla directamente con la mano para evitar que se rompa).

6. Instalación en pared

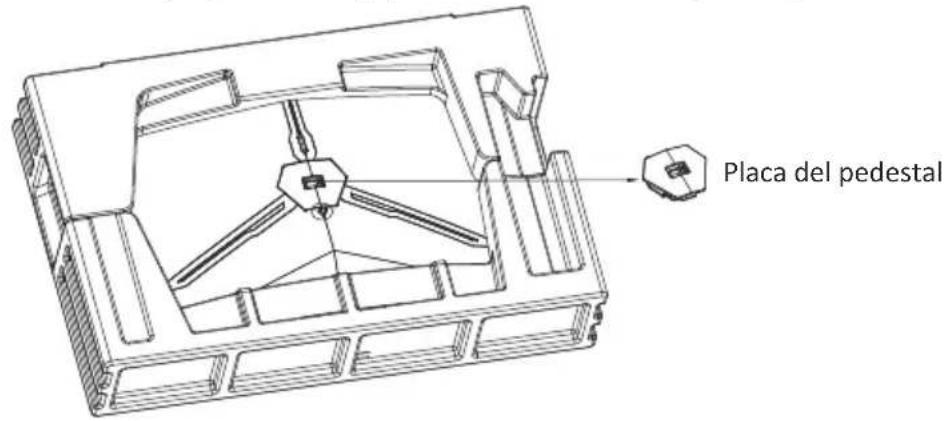

1. Saque el conjunto del eje giratorio y presione el botón para quitarlo.

Placa del pedestal

Español-5

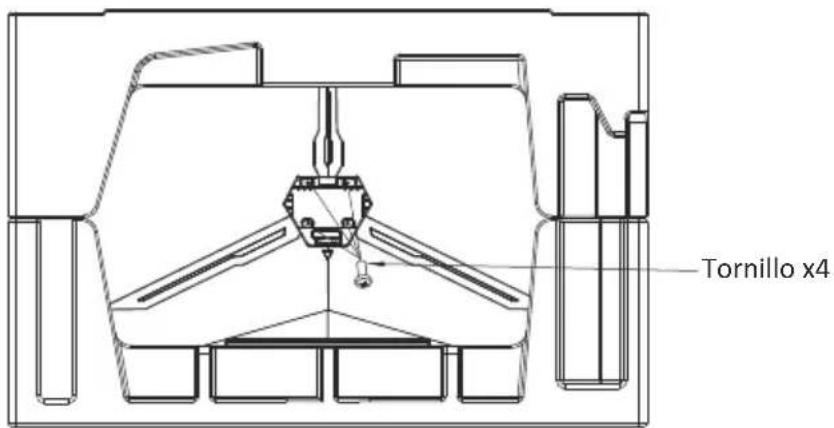

1. Bloquee la carcasa trasera con cuatro tornillo (la pantalla debe mantener la espuma de poliestireno para evitar que se rompa).

Tornillo x4

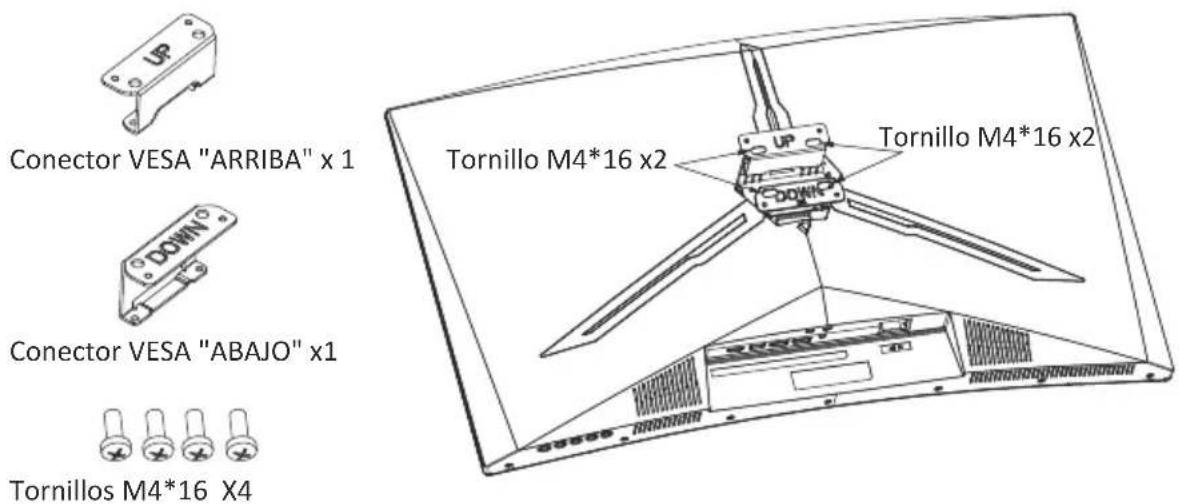

1. Saque las piezas de transferencia del soporte de pared de la bolsa de burbujas y cuélguelas con los accesorios de pared. Saque cuatro tornillos M4*16 mm de la bolsa del anexo y bloquee el accesorio de pared a la carcasa trasera con ellos.

Conector VESA "ARRIBA" x 1 DOWN Conector VESA "ABAJO" x1 Tornillos M4*16 X4 Tornillo M4*16 x2 Tornillo M4*16 x2

1. Para evitar que la pantalla se rompa, no la pellizque directamente con las manos mientras cuelga el producto.

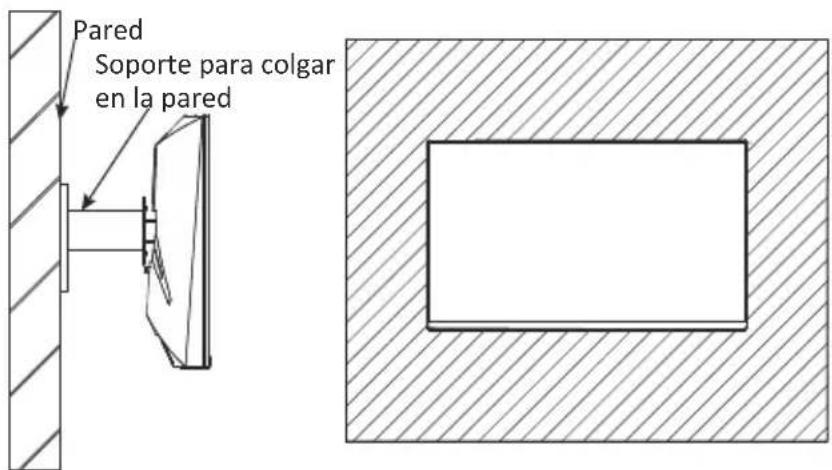

Pared Soporte para colgar en la pared

Español-6

7. Opciones de conectividad

1. Inserte un extremo del cable DP en la tarjeta gráfica de su PC. También se puede usar un cable HDMI. El cable HDMI se incluye.

2. Enchufe el otro extremo del cable en el conector correspondiente del monitor.

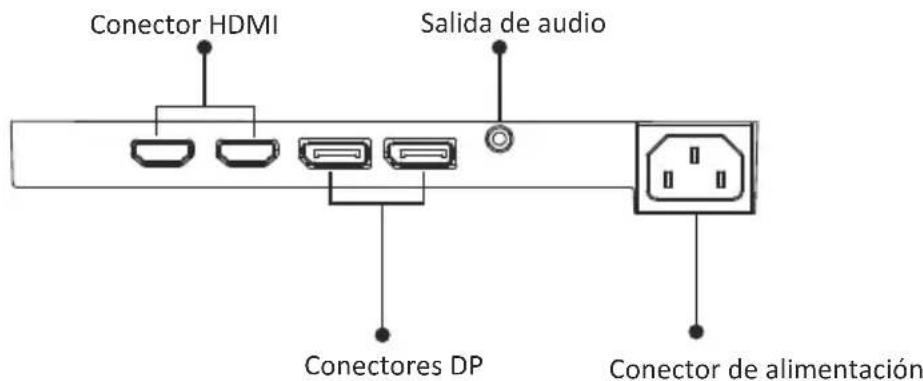

Conector HDMI Salida de audio Conectores DP Conector de alimentación

1. Conecte el cable de alimentación al monitor y, a continuación, conecte el otro extremo a la fuente de alimentación. Se recomienda utilizar un protector contra sobretensiones con un voltaje adecuado si no se puede acceder directamente a una toma de corriente.

2. Localice el botón de alimentación del monitor y presiónelo para encenderlo.

8. Indicador luminoso

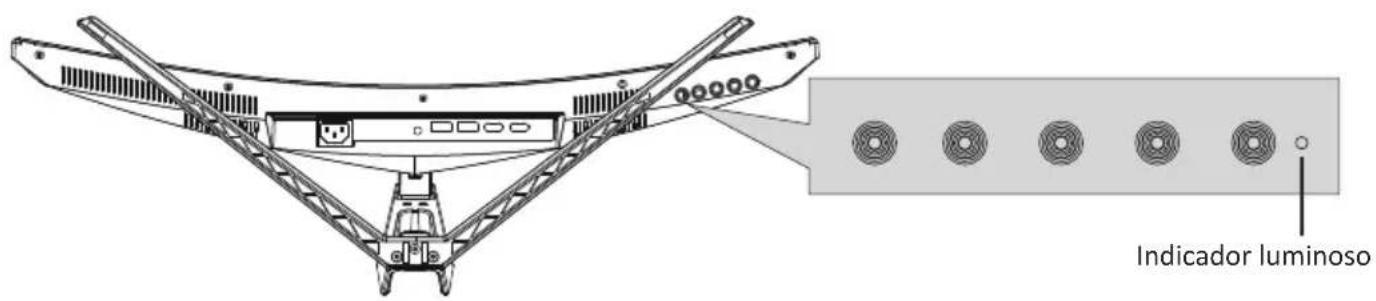

Indicador luminoso

Indicador luminoso

La luz azul fija indica que la alimentación está activada y que el monitor está funcionando con normalidad. La luz azul intermitente indica que no hay fuente de video, no se ha detectado ninguna señal horizontal o vertical o que la energía es baja. Asegúrese de que el equipo esté encendido y que todos los cables de vídeo estén completamente insertados y/o conectados.

9. Menús OSD

El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y presionar el botón M.

Cuando use el monitor por primera vez, la configuración se ajustará automáticamente a la configuración óptima de acuerdo con la configuración y las partes de su PC, etc.

Menú OSD

1. Presione cualquiera de los botones (M, ▼, ▲, E, ⏻) para activar la ventana de navegación.

M ▼ ▲ E Ⓧ eco

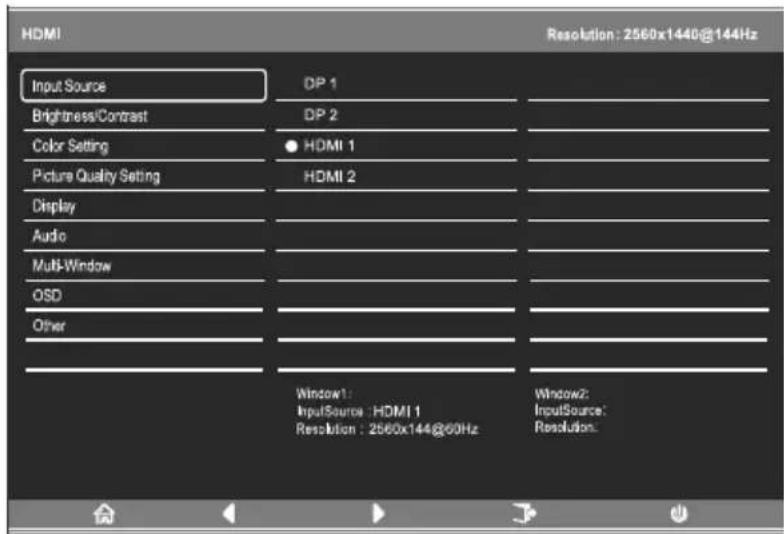

1. Presione M (he) para entrar en la pantalla OSD.

HDMI Resolution: 2560x1440@144Hz Input Source DP 1 Brightness/Contrast DP 2 Color Setting ● HDMI 1 Picture Quality Setting HDMI 2 Display Audio Multi-Window OSD Other Window1: InputSource : HDMI 1 Resolution : 2560x144@60Hz Window2: InputSource: Resolution:

- Resalte la función que desee y, a continuación, presione M para entrar en el submenú.

presione M para resaltar la función deseada.

M para confirmar la configuración y salir de la pantalla actual. - Presione E (0) para salir de la pantalla actual.

9.1 — Funciones de los menús OSD

Menú principal Submenú Opciones Descripción
Fuente de entrada	DP 1, DP 2	NINGUNA	Permite cambiar a la entrada de señal DP
	HDMI 1, HDMI 2	NINGUNA	Permite cambiar a la entrada de señal HDMI
Brillo/ Contraste	Brillo 0~100 Permite	ajustar el brillo de la pantalla
	Contraste 0~100 Permite	ajustar el contraste de la pantalla
	DCR Permite activar la actuado DCR
			Apagar	Permite desactivar la función DCR
Configuración del color	Gamma Permite esta	ablecer el complemento G	gamma1,8
		2,0
		2,2
		2,4
		2,6
	Modo de imagen Esta	andar, Foto, Película, Juego FPS, RTS,	Permite establecer el modo visual de acuerdo con la actividad
	Temperatura color	Cálida, Fría, Usuario	Permite seleccionar la temperatura de color
	Low Blue Light 0~100		Permite establecer nivel de filtrado de luz azul
	Color 0~100 Permite	ajustar los niveles de matriz
	Saturación de color	0~100	Permite ajustar los niveles de la saturación
Ajuste de calidad de imagen	Definición 0~100 Permite	Establecer la nitidez de la pantalla
	Tiempo de respuesta	Desactivada, Alta, Media, Baja	Permite ajustar el tiempo de respuesta
	Reducción de ruido	Desactivada, Alta, Media, Baja	Permite reducir la interferencia del ruido de la imagen causado por la interferencia de la fuente de señal
	Super resolución Desactivada, Alta, Media, Baja		Cuando la resolución de la pantalla es baja, esta función se puede activar para mejorar la resolución de la imagen
	Control de luminancia dinámico	Activado, Apagar	Permite compensar la pantalla de escala de grises y fortalecer la expresión de la escala de grises
Ajuste de Pantalla	Relación de aspecto	Pantalla completa, 4:3, 1:1, Auto	Permite seleccionar la relación de aspecto en pantalla
	LedMode	Normal, Apagar, Flicker	Permite ajustar la iluminación LED de la cubierta posterior.
Ajuste de audio	Silencio	Activado, Apagar	Permite activar y desactivar el modo de silencio
	Volumen	0-100	Permite ajustar el volumen de audio
	Fuente de audio	HDMI 1, HDM 2, DP 1, DP 2	Permite seleccionar la entrada de señal de audio a través de HDMI o DP
Menú principal	Submenú Opciones D	Descripci—n
Ajuste de multi-ventanas	multi-ventanas	Apagar, Modo PIP, Ven2PBP	Permite seleccionar los modos PIP/PBP conforme al número de señales de entrada, etc.
	Entrada sub ven 2	DP 1, DP 2, HDMI 1, HDMI 2	Permite realizar la selección conforme a la señal de entrada para el modo PBP
	Tamaño PIP	Pequeño, Mediano, Grande	Permite ajustar el tamaño de la ventana de visualización PIP/PBP
	Posición PIP	Superior derecho, Superior izquierdo, Inferior derecho, Inferior izquierdo	Permite ajustar la posición de la ventana PIP/PBP
	Intercambiar NINGU	NA	Permite cambiar la fuente de señal de dos canales de solo la función de pantallas PIP/PBP 2
OSD Idioma		한국어, Русский, Español, 日本語, Français, Deutsch	Permite establecer el idioma de los menús OSD
	OSD Posición horizontal	0-100 Permite ajustar la	posición horizontal de los menús OSD
	OSD Posición vertical	0-100 Permite ajustar la	posición vertical de los menús OSD
	Transparencia OSD	0-100	Permite establecer la transparencia global de los menús OSD
	Tiempo acabado OSD	5-100	Permite establecer cuánto tiempo permanecerán abiertos los menús OSD después de que haya dejado de utilizarse
	Rotación OSD	Normal, 90, 180, 270	Cuando el usuario voltea la pantalla, esta función también puede voltear los menús OSD para lograr el mejor ángulo de visualización
Otros ajustes Versión	DP DP 1.1, DP 1.2	DP 1.4
	Adaptive-Sync	Activado, Apagar	Permite activar y desactivar la función Adaptive-Sync
	HDR	Activado, Apagar, Detección automática	Permite activar y desactivar el modo HDR
	Reiniciar Ninguno		Permite restablecer las configuraciones del monitor

10. Modos Eco y Gameplus

1. Presione cualquiera de los botones (M, ▼, ▲, E, ⏻) para activar la ventana de navegación.

M ▼ ▲ E ↓

1. Presione ▼ ( 🔒 ) para cambiar los modos de Gameplus. Según las necesidades del juego, elija el icono del juego correspondiente. Estos iconos de juego están diseñados principalmente para optimizar su puntería durante los juegos de disparos, aunque se pueden usar para otros escenarios.

1. Presione el botón E (15 TO 20) para cambiar los intervalos RGB incluidos los intervalos Limitado y Completo. El intervalo Estándar es adecuado para la mayoría de las actividades.

1. Especificaciones técnicas

Modelo	LC-M32-QHD-165-C
Tamaño de la pantalla	32" (80 cm)
Relación de aspecto	16 : 9
Luz de fondo	E-LED
Brillo	300 cd/m2 típico.
Panel	VA
Resolución	DP1.4 x 2 : 2560 x 1440 a 165 HzHDMI 2.0 x 2 : 2560 x 1440 a 144 Hz
Tasa de actualización	165 Hz
Tiempo de respuesta	OD 4 ms
Ángulo de visión	≥slant 178^ (H) / ≥slant 178^ (V)
Relación de contraste	3000 : 1
Soporte VESA	75 x 75 mm
Colores	16,7 millones
Adaptive-Sync	Sí
Entrada de señal	DP 1.4 x 2, HDMI 2.0 x 2
Entrada de alimentación	100-240 VCA~ 50/60 Hz, 1,5 A
Audio
Altavoces	No
Salida de audio	Sí
Accesorios
Cable de alimentación	Sí
Cable HDMI	Sí
Cable DP	Sí
Funciones adicionales
Luz Azul baja	Sí
Dimensiones físicas
Dimensiones (con base)	712,5 x 508,5 x 245,1 mm
Dimensiones (sin base)	712,5 x 422,8 x 120,6 mm
Peso neto	7,07 kg
Peso bruto	9,09 kg

LCPOWER™

Silent power Electronics GmbH

Formerweg 8

47877 Willich

Germany

www.lc-power.com
