Tipo de producto	Generador de consigna
Marca	Kübler
Modelo	Codix 533
Pantalla	4 décadas, LED rojas de 7 segmentos, altura 8 mm
Alimentación	10 … 30 V CC, aislamiento galvánico
Consumo	máx. 1 W
Salida de corriente	0 … 24 mA, incremento 10 μA, carga ≤ 500 Ω (20 mA) o ≤ 400 Ω (24 mA)
Salida de tensión	0 … 12 V CC, incremento 10 mV, carga ≥ 2 kΩ
Precisión	< 0,1 % del valor final ± 0,01 %/K
Modos operativos	SEtP (consigna estándar), MAn (rampa manual), Auto (rampa automática)
Programación	2 teclas en el panel frontal
Entrada Hold	Optoacoplador, activo alto (bajo: 0 … 2 V CC, alto: 4 … 30 V CC)
Temperatura de funcionamiento	-20 … +65 °C, sin condensación
Temperatura de almacenamiento	-25 … +85 °C, sin condensación
Humedad ambiente	90 % a 25 °C, sin condensación
Grado de protección	IP65 por la parte frontal
Peso	aprox. 50 g
Dimensiones de montaje	50 x 25 mm
Conexión	Bornes atornillables RM5.08, sección 0,14 … 1,5 mm² (26 … 16 AWG)
Memoria	EEPROM para guardar datos en caso de fallo de alimentación
Seguridad	Uso según EN 61010-1, no en zona explosiva
Mantenimiento y limpieza	Sin mantenimiento especial, limpiar con un paño seco y que no suelte pelusa
Piezas de repuesto y reparabilidad	Referencia de pedido: 6.533.012.300
Información general	Manual multilingüe disponible para descargar

Preguntas frecuentes - Codix 533 Kübler

¿Cómo restablecer el aparato a los ajustes de fábrica?

Para restablecer, presione ambas teclas simultáneamente y luego encienda el aparato. Aparece el mensaje rESEt y el aparato vuelve a los ajustes de fábrica.

¿Cuáles son los tres modos operativos disponibles?

Los tres modos son: SEtP (consigna estándar), MAn (rampa manual) y Auto (rampa automática). Se pueden programar de forma independiente.

¿Cómo programar una consigna en modo SEtP?

En modo SEtP, seleccione la señal (voltios o mA) con SiGn, luego defina los valores ou.Lo (mínimo) y ou.Hi (máximo). Confirme con las dos teclas. En funcionamiento, introduzca directamente el valor deseado.

¿Cómo funciona el modo rampa manual (MAn)?

En modo MAn, defina los límites ou.Lo y ou.Hi así como un incremento StEP. En funcionamiento, la tecla derecha aumenta la consigna en un incremento, la tecla izquierda la disminuye.

¿Cómo configurar una rampa automática (Auto)?

En modo Auto, programe hasta 20 puntos de referencia (ou.X y PE.X). Defina el número de ciclos (cYcI) o un bucle infinito (no). Inicie con la tecla derecha, pare con la izquierda.

¿Qué hacer en caso de visualización de error Err0?

El error Err0 indica un error de programación, por ejemplo un valor introducido superior a ou.Hi. Verifique y corrija los parámetros.

¿Cómo utilizar la pantalla especial (SPd)?

Active SP.d (SPecial display) en programación para mostrar un valor diferente de la consigna emitida. Ajuste di.Lo y di.Hi para que la pantalla corresponda a la salida (ejemplo: mostrar 10 kg para 2 V).

¿Qué valores de salida están disponibles?

El aparato proporciona una salida de corriente 0 … 24 mA o una salida de tensión 0 … 12 V CC. Solo se puede utilizar una salida a la vez, seleccionada mediante el parámetro SiGn.

¿Cómo conectar el aparato?

Utilice los bornes atornillables RM5.08: pin 1 (alimentación 10-30 V DC), pin 2 y 3 (GND), pin 4 (Hold), pin 5 (salida de corriente), pin 6 (GND salida), pin 7 (salida de tensión). Respete la sección del cable 0,14 … 1,5 mm².

¿Cuál es el consumo eléctrico?

El consumo máximo es de 1 W. A 24°C con una corriente de salida de 20 mA, el consumo es de aproximadamente 39 mA bajo la alimentación.

MANUAL DE USUARIO Codix 533 Kübler

Generador de valores de

consigna 533

Salidas 0 ... 12 V

y 0 ... 24 mA

Abmessungen/Dimensions/Dimensions/Dimensioni/Dimensiones

48 24

1. Descripción de las funciones ...... 3

1.1 El modo de servicio SEtP.... 3

1.2 El modo de servicio MAn 3

1.3 El modo de servicio Auto 3

1.4 Diagrama de bloques 2

2 Observaciones de seguridad y de advertencia ..... 2

2.1 Uso conforme a su finalidad 4

3 Puesta en servicio 4

3.1. Reset, reposición al ajuste de fábrica 5

3.2. Programación y manejo del generador de valores de consigna con 2 teclas .... 5

3.3. Observación general para la programación...... 6

4 Programación 5

4.1 Inicio de la programación 5

4.2 Modo de programación 6

4.2.1 El modo de servicio SEtP 6

4.2.2 El modo de servicio MAn 7

4.2.3 El modo de servicio Auto 8

4.2.3.1 Un ejemplo del modo de servicio Auto 11

1. Datos técnicos 11

2. Ocupación de las conexiones 12

3. Volumen del suministro 12

4. Referencia para pedidos 12

5. Mensajes de error 12

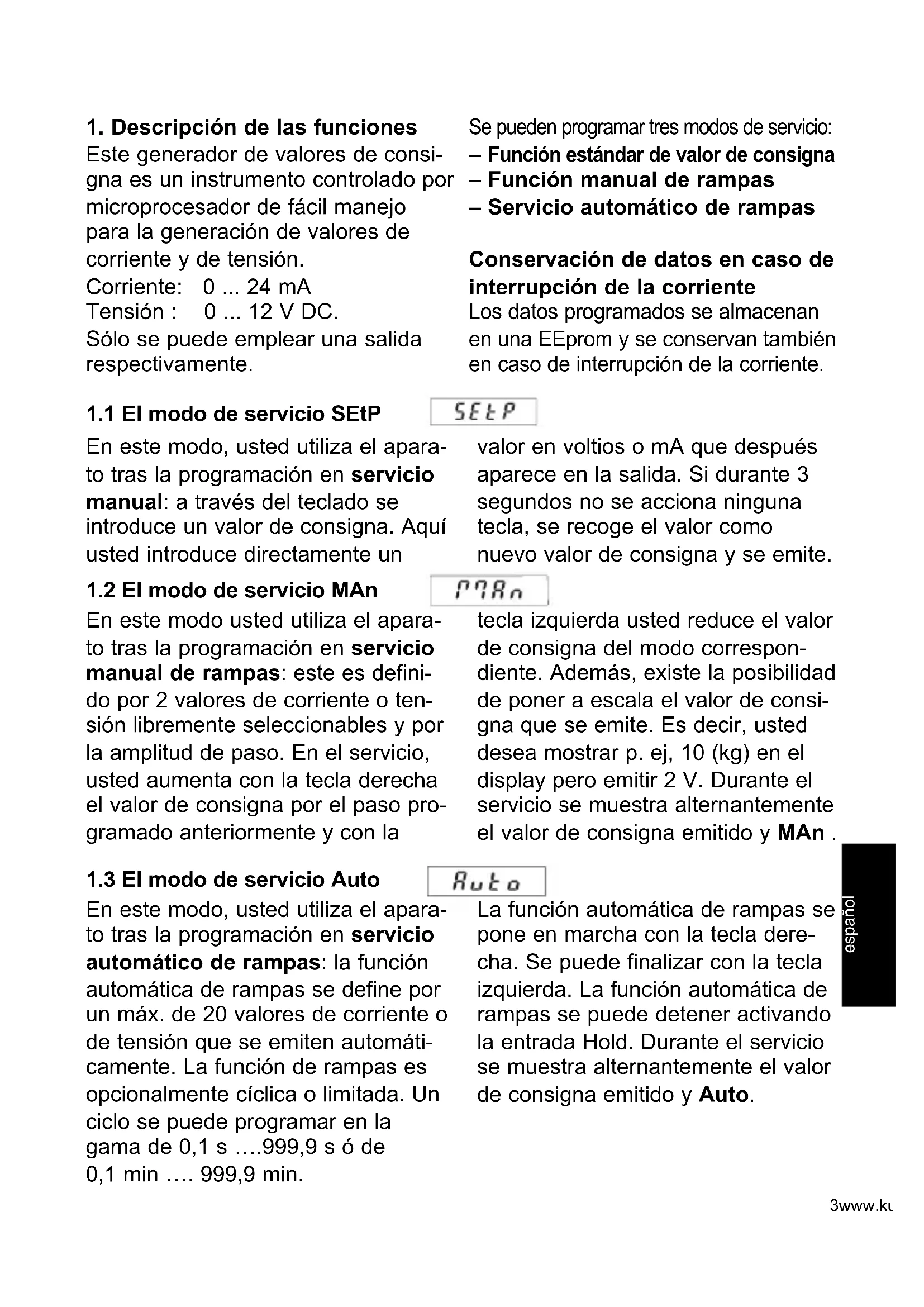

6. Descripción de las funciones Este generador de valores de consi- gna es un instrumento controlado por microprocesador de fácil manejo para la generación de valores de corriente y de tensión.

Tensión : 0 ... 12 V DC.

Sólo se puede emplear una salida respectivamente.

Se pueden programar tres modos de servicio:

• Función estándar de valor de consigna
• Función manual de rampas
• Servicio automático de rampas

Conservación de datos en caso de interrupción de la corriente

Los datos programados se almacenan en una EEprom y se conservan también en caso de interrupción de la corriente.

1.1 El modo de servicio SEtP

En este modo, usted utiliza el aparato tras la programación en servicio manual: a través del teclado se introduce un valor de consigna. Aquí usted introduce directamente un

1.2 El modo de servicio MAn

En este modo usted utiliza el aparato tras la programación en servicio manual de rampas: este es definido por 2 valores de corriente o tensión libremente seleccionables y por la amplitud de paso. En el servicio, usted aumenta con la tecla derecha el valor de consigna por el paso programado anteriormente y con la

SE&P

valor en voltios o mA que después aparece en la salida. Si durante 3 segundos no se acciona ninguna tecla, se recoge el valor como nuevo valor de consigna y se emite.

P78n

tecla izquierda usted reduce el valor de consigna del modo correspondiente. Además, existe la posibilidad de poner a escala el valor de consigna que se emite. Es decir, usted desea mostrar p. ej, 10 (kg) en el display pero emitir 2 V. Durante el servicio se muestra alternantemente el valor de consigna emitido y MAn.

1.3 El modo de servicio Auto

En este modo, usted utiliza el aparato tras la programación en servicio automático de rampas: la función automática de rampas se define por un máx. de 20 valores de corriente o de tensión que se emiten automáticamente. La función de rampas es opcionalmente cíclica o limitada. Un ciclo se puede programar en la gama de 0,1 s ....999,9 s ó de 0,1 min .... 999,9 min.

Ruto

La función automática de rampas se pone en marcha con la tecla derecha. Se puede finalizar con la tecla izquierda. La función automática de rampas se puede detener activando la entrada Hold. Durante el servicio se muestra alternantemente el valor de consigna emitido y Auto.

1.4 Diagrama de bloques

Entradas

1: 10 ... 30 V DC 4: Hold

2: GND_1

3: GND_2

Salidas

5: 0 ... 24 mA (Iout)

6: GND_3

2 Observaciones de seguridad y advertencia

1. Antes de la ejecución de los trabajos de instalación o mantenimiento cerciórese de que la instalación digital está separada de la tensión de suministro.

2. Utilice este aparato conforme a su finalidad.

3. En un estado técnicamente perfecto.

4. Teniendo en cuenta las instrucciones de manejo y las disposiciones generales de seguridad.

5. Observe las disposiciones específicas de empleo y de los países

1. Este aparato no es adecuado para zonas bajo peligro de explosiones y en zonas que se excluyen en la norma EN 61010 parte 1.

2. El indicador digital sólo se puede poner en marcha montado correctamente según se indica en el capítulo "Datos técnicos generales".

2.1 Uso conforme a su finalidad

Este aparato sólo se puede emplear como aparato encastrado. El ámbito de aplicación se encuentra el los procesos y controles industriales.

Entre otros, en los campos de las cadenas de producción de la industria del metal. madera, plástico, papel, vidrio y textil.

Las sobretensiones en los bornes roscados del aparato tienen que estar limitadas al valor de la catego-

3 Puesta en servicio

Si aplica la tensión de suministro durante 2 segundos se muestra

A continuación aparece durante 2 segundos el tipo de aparato y durante 2 segundos el estado del software. Una vez leído la EEPROM, el aparato cambia al modo de servicio.

3.1. Reset, reposición al ajuste de fábrica

Si pulsa al mismo tiempo ambas teclas y a continuación conecta la tensión de suministro, en el display aparece:

El aparato se ha repuesto al ajuste de fábrica y ahora está listo para el servicio.

ría de sobretensiones II.

Si el aparato se va a emplear para supervisar máquinas o procesos en los que como consecuencia de una avería o de un manejo erróneo del aparato es posible un daño en la máquina o un accidente del personal de servicio, deberá entonces adoptar las correspondientes medidas de seguridad.

3.2. Programación y manejo del indicador de valores de consigna con 2 teclas

Usted llega en la programación al siguiente parámetro si pulsa al mismo tiempo ambas teclas.

Dentro de un parámetro debe confirmar el dato introducido asimismo pulsando ambas teclas.

Con la tecla derecha usted selecciona los valores de los parámetros. Si introduce un valor numérico, entonces seleccione con la tecla izquierda

la década y con la derecha

seleccione un valor entre 0 ... 9.

3.3 Observación general sobre la programación

Observación

Si según estas instrucciones usted tiene que pulsar al mismo tiempo ambas teclas, entonces debe pulsar la

tecla izquierda un poco antes que la derecha; ambas teclas deben ser pulsadas al menos durante 3 segundos.

4 Programación

4.1 Inicio de la programación

Usted accede al modo de programación si:

1. Pulsa al mismo tiempo las dos teclas frontales.

1. En el display aparece:

1. Además aparece una pregunta de seguridad que parpadea. Pulsando la tecla derecha, usted cambia entre YES y No

1. Si en el display se muestra YES y usted pulsa ambas teclas, accederá al modo de programación. Con no volverá al modo de indicación

4.2 Modo de programación

1. Pulse la tecla derecha y seleccione el modo de servicio:

1. Puede elegir entre 3 modos de servicio diferentes:

1. Una vez que ha elegido el modo de servicio y pulsado ambas teclas, puede comenzar con la programación.

Los tres modos de servicio se pueden programar independiente-mente entre si.

4.2.1 El modo de servicio SEtP

1. Para el modo de servicio SEtP fpuede programar lo siguiente:

- 5760 Con

SiGnal

entre la salida del valor de consigna en voltios o mA. Si pulsa ambas teclas accede de SiGn a ou.Lo y ou.HI

- oulo Con

na usted el valor inferior.

- ouHi Con

mina usted el valor superior.

Con la tecla izquierda usted selecciona la década y con la derecha un valor entre 0 ... 9.

En el servicio no se puede editar por debajo del valor ou.Lo o por encima del valor ou.Hi. Los valores por defecto para ou.Lo son 0 V ó 0 mA. Para ou.Hi los valores son 12 V ó 24 mA.

1. Una vez que ha ajustado el valor ou.Hi y ha pulsado al mismo tiempo ambas teclas aparece

EndP

1. Con la tecla derecha, usted selecciona entre YES y no

1. Si ha seleccionado YES y pulsa ambas teclas al mismo tiempo, usted finaliza la programación. Los nuevos valores se almacenan en la EEPROM.

1. El aparato está ahora listo para sted elige el servicio.

2. Si durante el servicio, usted cambia al modo de programación y modifica los parámetros ou.Lo ó ou.Hi, al finalizar el modo de programación preste atención a lo siguiente:

Seter-modifica el valor en el parámetro ou.Lo, el valor editado en el servicio comienza en el valor del parámetro ou.Lo.

Si se modifica el valor en el parámetro ou.Hi, el valor editado en el servicio se repone de nuevo a ou.Lo.

4.2.2 El modo de servicio MAn

1. Para el modo de servicio MAn puede programar lo siguiente:

2. Funciones

• SP.d; Ver 9
• SiGn Con SiGnal entre la salida del valor de consigna en voltios o mA. Si pulsa ambas teclas accede de SiGn a ou.Lo y ou.HI
• oulo Con mina usted el valor inferior.
• ou Hi Con mina usted el valor superior.
• STEP Con

usted la amplitud de paso. El valor de consigna en el servicio aumenta en esta amplitud de paso si pulsa la tecla derecha. El valor de consigna emitido se reduce en esta cantidad si pulsa la tecla izquierda. Si en el servicio desea sobrepasar por abajo el valor límite inferior, se mantiene el valor ou.Lo. Si desea sobrepasar por arriba el valor límite superior, se mantiene el valor ou.Hi.

Observación

Si durante el servicio cambia al modo de programación y modifica los valores ou.Lo, ou.Hi, di.Lo o di.Hi, sel parámetro StEP se repone a cero, el valor de salida se repone a ou.Lo o di.Lo.

1. Una vez que ha ajustado el valor StEP y ha pulsado al mismo tiempo ambas teclas, aparece

EndP

1. Con la tecla derecha, usted selecciona entre YES y no

d elige no YES

1. Si ha elegido YES y pulsa al mismo tiempo ambas teclas, finaliza la programación

output.Low deter-

output.High deter-

1. El aparato está ahora listo para el servicio.

StEP determina

4.2.3 El modo de servicio Auto

Ruto

1. Para el modo de servicio Auto puede programar lo siguiente:

1. La función SPd; ver 10
2. SiGn Con SiGnal entre la salida del valor de consigna en voltios o mA.
3. tino Con tin ciona el tiempo en segundos o minutos.
4. Con Number of PEriods usted selecciona el número de puntos de apoyo.
5. ou. I Con output 1 usted selecciona para el primer punto de apoyo el valor de corriente o de tensión.
6. PE. 1 Con Periode. 1 usted determina el primer período. (usted puede programar un máximo de 20 períodos) En función de la determinación de PEr se deducen también los valores teóricos máximos ou.X y los tiempos PE.X.
7. Corla función cYcle usted establece cuántos ciclos de deben ejecutar.

- no(y) Con un bucle sin fin.

noCYle usted

Si usted pulsa al mismo tiempo ambas teclas, avanza un parámetro. Dentro de un parámetro seleccione con la tecla izquierda la década y con la derecha ajuste un valor de 0 ... 9.

1. Una vez que ha ajustado el valor cYcl y ha pulsado al mismo tiem- sted elige po ambas teclas, aparece

1. Con la tecla derecha, usted selecciona entre YES y no

no YES

1. Si ha elegido YES y pulsa al mismo tiempo ambas teclas, finaliza la programación

1. El aparato está ahora listo para el servicio y se puede arrancar con la tecla derecha y detener con la izquierda.

Nota:

Tras un PowerOn se emite 0,00 mA o 0,00 V. La función Auto no se inicia automáticamente.

Tras el arranque manual de la función Auto se emite el valor de ou.1.

Tras el paso del ciclo, la salida permanece en el valor de ou.1.

Complementos a los puntos 4.2.2 y 4.2.3

1. Si en SPd ^- ha seleccionado YES, en el display puede ver un valor diferente al de la salida del valor de consigna.

2.La función SPpecial disPlay

- Con la función

SPacial.decimalPoint usted ajusta el número de dígitos detrás de la coma (sólo para la indicación del display).

- dilo Con display.Low usted ajusta el valor mínimo para la indicación del display. Este valor corresponde entonces al valor ou.Lo para la emisión del valor de consigna.

- d ^1 .Hi Con display.High usted ajusta el valor máximo para la indicación del display. Este valor corresponde entonces al valor ou.Hi para la emisión del valor de consigna.

Ejemplo:

En el display se debe mostrar 10 (kg), la salida de valor teórico debe ser 2 V (valor límite inferior); el display debe mostrar 40 (kg) y la salida del valor teórico de indicar 8 V (valor límite superior).

1. Si pulsa ambas teclas, prosigue la programación en 4.2.2 (1). SiGn, ver A en el diagrama de proceso

Resumen:

Indicación Valor de salida di lo → ou lo di hi → ou hi

En la programación se asignan internamente entre si los valores para la indicación y la salida del valor teórico.

4.2.3.1 Un ejemplo sobre el modo de servicio Auto

Si desea programar una función de este tipo, entonces lo mejor es utilizar una tabla de este tipo:

Ejemplo Valores propios
PEr 8
ou. 1 0 V
PE. 1 5 s
ou. 2 3 V
PE. 2 5 s
ou. 3 2 V
PE. 3 10 s
ou. 4 3 V
PE. 4 10 s
ou. 5 3 V
PE. 5 10 s
ou. 6 8 V
PE. 6 10 s
ou. 7 8 V
PE. 7 10 s
ou. 8 0 v
PE. 8 5 s

5. Datos técnicos

Display: Display LED de 4 dígitos rojos de 7 segmentos, altura 8 mm Tensión de 10 ... 30 V DC, separada galvánicamente suministro:

Corriente absorbida: 39 mA a 25° C y 20 mA de corriente de salida Potencia absorbida: max. 1 W,

Tension de control: 500 V, 50 Hz., 1 min.

Tensiones de control:EN 61010-1para grado de suciedad 2

y categoría de sobretensión 2

CEM: Emisión de interferencias EN 55011 Clase B

Resistencia a las interferencias EN61000-6-2

Temperatura de servicio: -20 ... +65 °C, sin condensación Temperatura de almacenamiento: -25 ... +85 °C, sin condensación Humedad del aire: 90 % a 25 °C, sin condensación

Tipo de protección: IP 65 por delante

Peso: aprox. 50 g

Entradas: 2 teclas frontales para el ajuste y la programación

Entrada Hold, optoacoplador, high activo

low: 0 .. 2 VDC / high: 4 .. 30 VDC

Salidas: Salida de corriente 0 ... 24 mA, amplitud de paso 10 μA

Carga 20 mA hasta ≤ 500 ohmios, > 20 mA hasta ≤ 400 ohmios

Ondulación: ≤10 mVss

Salida de tensión 0 ..12 V, amplitud de paso 10 mV,

Carga ≥ 2 k ohmios, Ondulación: ≤10 mVss

Precisión: < 0,1 % del valor final + 0,01 %/K

6. Ocupación de las conexiones

Entradas

1: 10 ... 30 V DC

2: GND_1

3: GND_2

4: Hold

Salidas

Diagrama de bloques y esquema de conexiones ver punto 1.4

7. Volumen del suministro

1 Indicador digital

1 Estribo de fijación

1 Marco frontal para la fijación con estribo de fijación, sección de encastrado 50 x 25 mm

1 Marco frontal para la fijación de tornillos, sección de encastrado 50 x 25 mm

1 Junta

1 Instrucciones de servicio multilingüe

8. Referencia para pedidos

Generador de valores de consigna

533: 6.533.012.300

9. Mensajes de error

Err0: error de programación, p. ej.: el valor introducido es superior a ou.Hi

10. Dimensiones, ver página abatible

Fritz Kübler GmbH
