Produkttyp	Sollwertgeber
Marke	Kübler
Modell	Codix 533
Anzeige	4 Dekaden, rote 7-Segment-LEDs, Höhe 8 mm
Versorgungsspannung	10 … 30 V DC, galvanische Trennung
Leistungsaufnahme	max. 1 W
Stromausgang	0 … 24 mA, Schrittweite 10 μA, Last ≤ 500 Ω (20 mA) oder ≤ 400 Ω (24 mA)
Spannungsausgang	0 … 12 V DC, Schrittweite 10 mV, Last ≥ 2 kΩ
Genauigkeit	< 0,1 % vom Endwert ± 0,01 %/K
Betriebsmodi	SEtP (Standardsollwert), MAn (manuelle Rampe), Auto (automatische Rampe)
Programmierung	2 Tasten auf der Frontseite
Hold-Eingang	Optokoppler, High-aktiv (Low: 0 … 2 V DC, High: 4 … 30 V DC)
Betriebstemperatur	-20 … +65 °C, nicht kondensierend
Lagertemperatur	-25 … +85 °C, nicht kondensierend
Umgebungsfeuchte	90 % bei 25 °C, nicht kondensierend
Schutzart	IP65 von vorne
Gewicht	ca. 50 g
Einbaumaße	50 x 25 mm
Anschluss	Schraubklemmen RM5.08, Querschnitt 0,14 … 1,5 mm² (26 … 16 AWG)
Speicher	EEPROM zur Datensicherung bei Stromausfall
Sicherheit	Verwendung gemäß EN 61010-1, nicht in explosionsgefährdeten Bereichen
Wartung und Reinigung	Keine besondere Wartung, Reinigung mit trockenem, fusselfreiem Tuch
Ersatzteile und Reparierbarkeit	Bestellnummer: 6.533.012.300
Allgemeine Informationen	Mehrsprachige Anleitung zum Download verfügbar

Häufig gestellte Fragen - Codix 533 Kübler

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Zum Zurücksetzen beide Tasten gleichzeitig drücken und das Gerät einschalten. Die Meldung rESEt erscheint und das Gerät kehrt zu den Werkseinstellungen zurück.

Welche drei Betriebsmodi sind verfügbar?

Die drei Modi sind: SEtP (Standardsollwert), MAn (manuelle Rampe) und Auto (automatische Rampe). Sie sind unabhängig programmierbar.

Wie programmiere ich einen Sollwert im Modus SEtP?

Im Modus SEtP wählen Sie das Signal (Volt oder mA) mit SiGn aus, dann definieren Sie die Werte ou.Lo (minimal) und ou.Hi (maximal). Bestätigen Sie mit beiden Tasten. Im Betrieb geben Sie direkt den gewünschten Wert ein.

Wie funktioniert der manuelle Rampenmodus (MAn)?

Im Modus MAn definieren Sie die Grenzen ou.Lo und ou.Hi sowie eine Schrittweite StEP. Im Betrieb erhöht die rechte Taste den Sollwert um eine Schrittweite, die linke Taste verringert ihn.

Wie konfiguriere ich eine automatische Rampe (Auto)?

Im Modus Auto programmieren Sie bis zu 20 Referenzpunkte (ou.X und PE.X). Definieren Sie die Anzahl der Zyklen (cYcI) oder eine Endlosschleife (no). Starten Sie mit der rechten Taste, stoppen Sie mit der linken.

Was tun bei Fehleranzeige Err0?

Der Fehler Err0 zeigt einen Programmierfehler an, z. B. einen eingegebenen Wert größer als ou.Hi. Überprüfen und korrigieren Sie die Parameter.

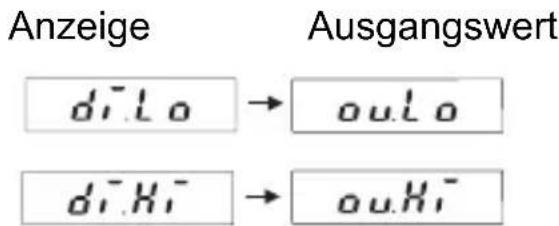

Wie verwende ich die Spezialanzeige (SPd)?

Aktivieren Sie SP.d (Spezialanzeige) in der Programmierung, um einen anderen Wert als den ausgegebenen Sollwert anzuzeigen. Stellen Sie di.Lo und di.Hi so ein, dass die Anzeige dem Ausgang entspricht (Beispiel: 10 kg für 2 V anzeigen).

Welche Ausgangswerte sind verfügbar?

Das Gerät liefert entweder einen Stromausgang 0 … 24 mA oder einen Spannungsausgang 0 … 12 V DC. Es kann jeweils nur ein Ausgang verwendet werden, ausgewählt über den Parameter SiGn.

Wie schließe ich das Gerät an?

Verwenden Sie die Schraubklemmen RM5.08: Pin 1 (Versorgung 10-30 V DC), Pin 2 und 3 (GND), Pin 4 (Hold), Pin 5 (Stromausgang), Pin 6 (GND Ausgang), Pin 7 (Spannungsausgang). Beachten Sie den Drahtquerschnitt 0,14 … 1,5 mm².

Wie hoch ist der Stromverbrauch?

Die maximale Leistungsaufnahme beträgt 1 W. Bei 24°C und einem Ausgangsstrom von 20 mA beträgt die Stromaufnahme etwa 39 mA bei Versorgung.

BEDIENUNGSANLEITUNG Codix 533 Kübler

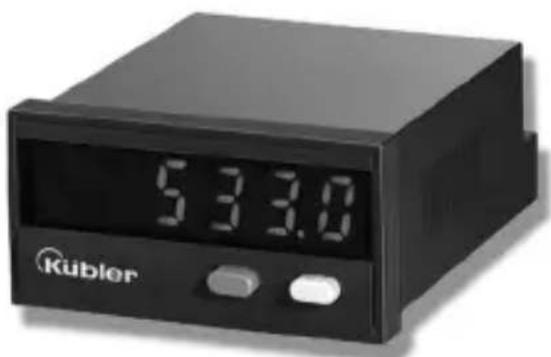

Bedienungsanleitung Sollwertgeber CODIX 533

5:3:3.0 Kübler

Kübler

Sollwertgeber 533

zur Ausgabe von 0 ... 12 V

und 0 ... 24 mA

Setpoint generator 533

Output 0 ... 12 V

and 0 ... 24 mA

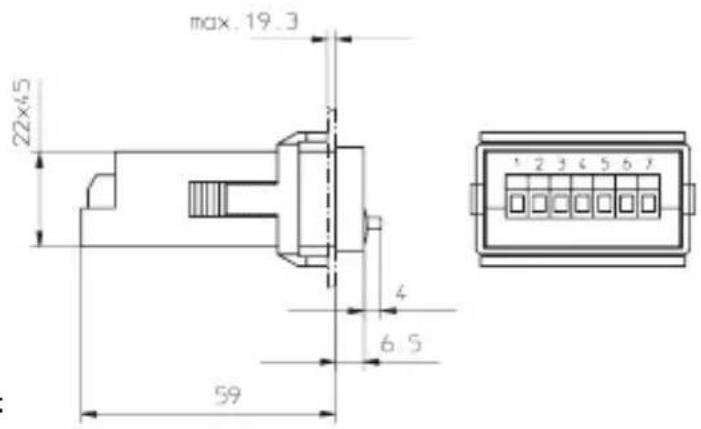

Schalttafelausschnitt/

Front panel cut-out:
Découpe d'encastrement :
Misure d'incastro:
Recorte de cuadro de mando:
22,2^+0,3 × 45^+0,6 ~mm

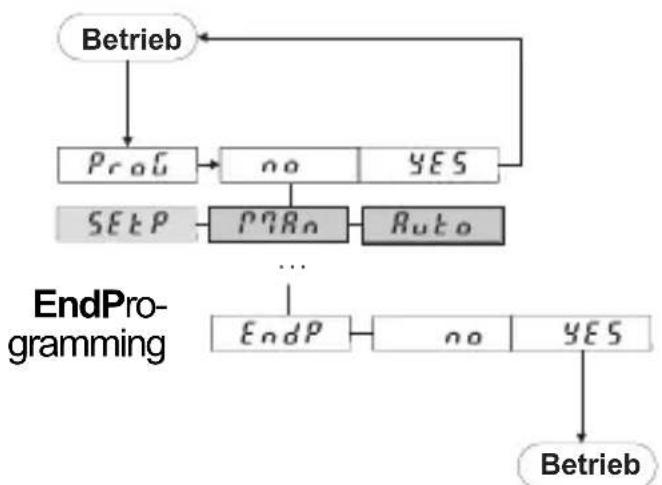

Übersicht Programmierung


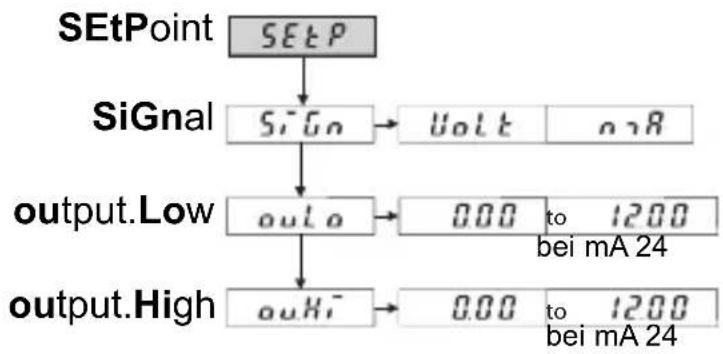

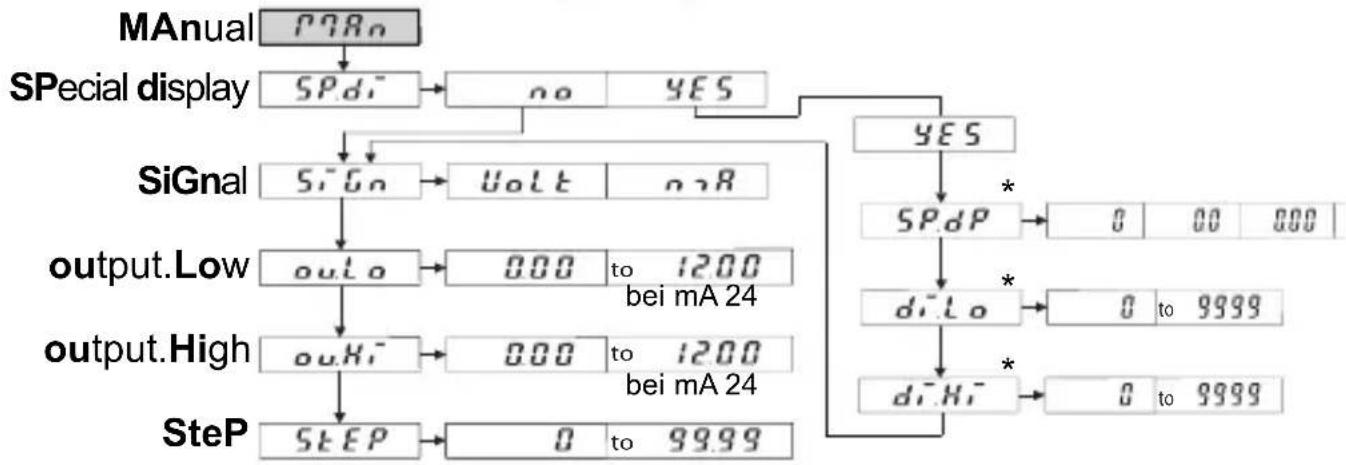

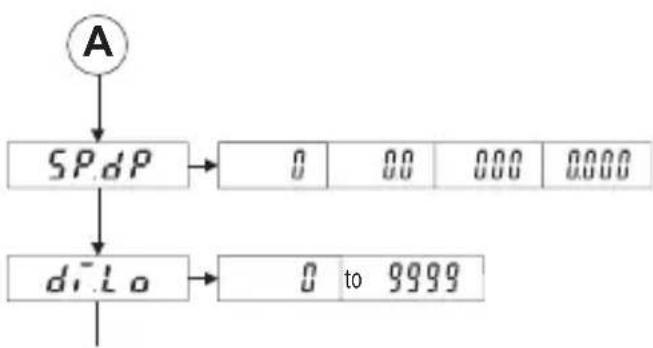

    D --> R{YES}
    R --> S["SPdP"]
    S --> T["0 00 000"]
    S --> U["dILo"]
    U --> V["0 to 99.99"]
    U --> W["dIHi"]
    W --> X["0 to 99.99"]

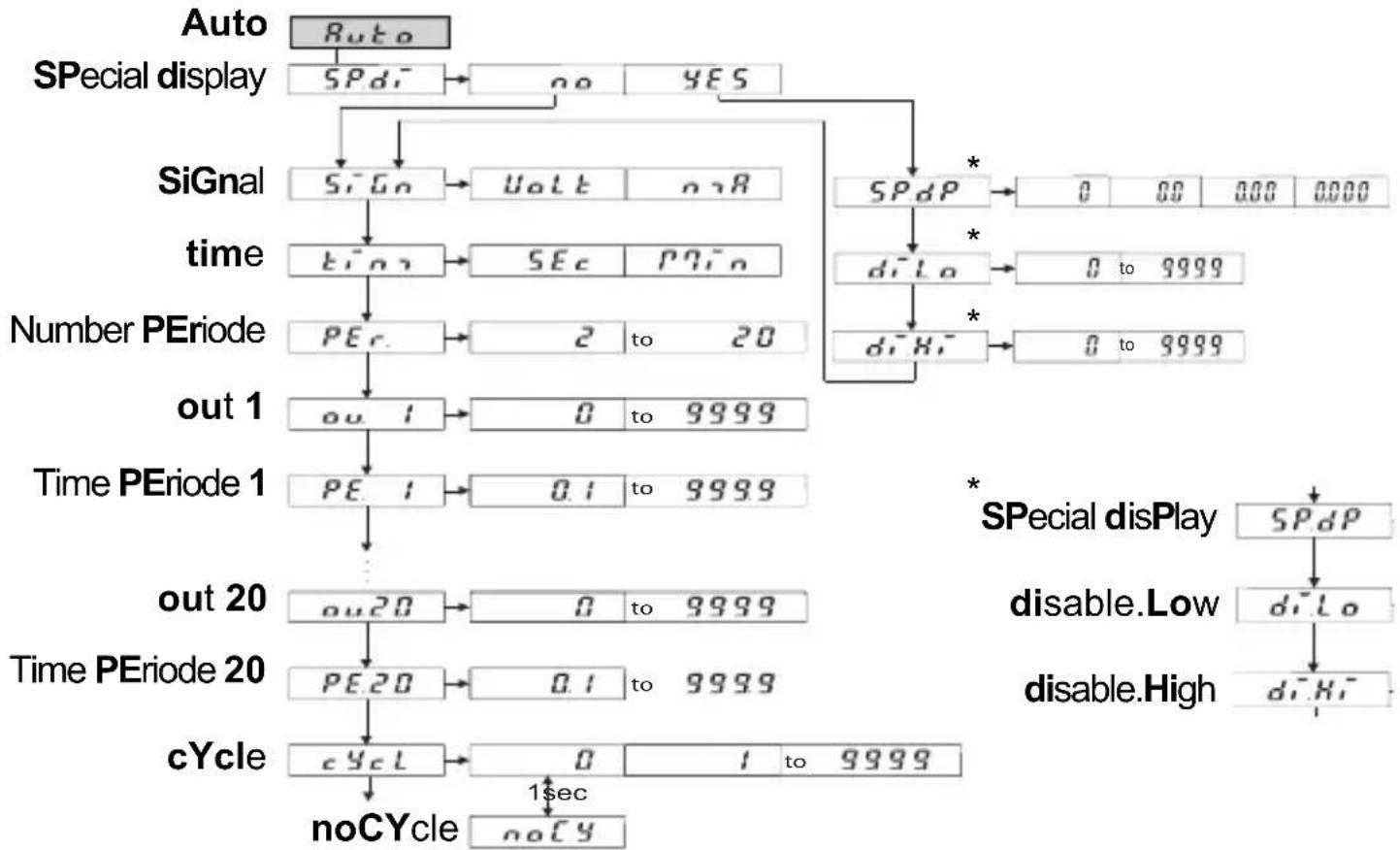


    subgraph Auto
        B
        F
        H
        I
        J
        K
        L
        M
    end

    subgraph SiGnal
        F
        G
        H
        I
        J
        K
    end

    subgraph Time
        G
        H
        I
        J
    end

    subgraph Number Periode
        H
        I
    end

    subgraph Time Periode 1
        J
        K
        L
        M
    end

    subgraph Out 1
        I
        J
    end

    subgraph Out 20
        K
        L
    end

    subgraph Time Periode 20
        L
        M
    end

    subgraph cYcle
        M
        N
    end

    style Auto fill:#f9f,stroke:#333
    style SPdP fill:#ccf,stroke:#333
    style Time fill:#cfc,stroke:#333

Inhaltsverzeichnis

1. Funktionsbeschreibung 3

1.1 Der Betriebsmodus SEtP 3

1.2 Der Betriebsmodus MAn 3

1.3 Der Betriebsmodus Auto 3

1.4 Blockschaltbild 4

2 Sicherheits- und Warnhinweise 4

2.1 Bestimmungsgemäßer Gebrauch 5

3 Inbetriebnahme 5

3.1. Reset, Rückstellung auf Werkseinstellung 5

3.2. Programmierung und Bedienung des Sollwertgebers mit 2 Tasten .... 5

3.3. Allgemeiner Hinweis zur Programmierung 6

4 Programmierung 5

4.1 Einstieg in die Programmierung .... 5

4.2 Programmiermodus 6

4.2.1 Der Betriebsmodus SEtP 6

4.2.2 Der Betriebsmodus MAn 7

4.2.3 Der Betriebsmodus Auto 8

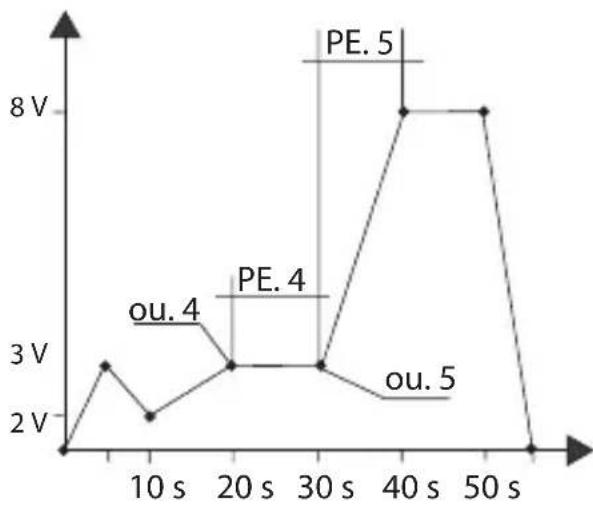

4.2.3.1 Ein Beispiel zum Betriebsmodus Auto 11

1. Technische Daten 11

2. Anschlussbelegung 12

3. Lieferumfang 12

4. Bestellbezeichnung 12

5. Fehlermeldungen 12

1. Funktionsbeschreibung

Dieser Sollwertgeber ist ein leicht zu bedienendes, mikroprozessor gesteuertes Instrument zur Ausgabe von Strom- und Spannungswerten.

Strom: 0 ... 24 mA

Spannung: 0 ... 12 V DC.

Es kann jeweils nur ein Ausgang verwendet werden.

Drei Betriebsmodi sind programmierbar:

• Standard-Sollwertfunktion
• Manuelle Rampenfunktion
  – automatischer Rampenbetrieb

Datenerhalt bei Stromausfall

Die programmierten Daten werden in einem EEprom gespeichert und bleiben auch nach einen Spannungsausfall erhalten.

1.1 Der Betriebsmodus SEtP

SE&P

In diesem Modus betreiben Sie nach der Programmierung das Gerät im manuellen Betrieb: Über die

Tastatur wird ein Sollwert eingegeben. Hier geben Sie direkt den Wert in Volt oder mA ein. Erfolgt innerhalb

von 3 Sekunden keine Tastenbetätigung, so wird der Wert als neuer Sollwert übernommen und ausgegeben.

1.2 Der Betriebsmodus MAn

P78n

In diesem Modus betreiben Sie nach der Programmierung das Gerät im manuellen Rampen-Betrieb:

Dieser ist definiert durch 2 frei wählbare Strom- bzw. Spannungswerte und die Schrittweite. Im Betrieb erhöhen Sie mit der rechten Taste den Sollwert um den zuvor programmierten Schritt, mit der linken Taste reduzieren Sie den Sollwert entsprechend. Zudem besteht die Möglichkeit den ausgegeben Sollwert zu skalieren. D.h. Sie können z.B. 10 (kg) im Display anzeigen, aber aber 2 V ausgeben. Während des Betriebs wird im Wechsel der ausgegebene Sollwert und MAn angezeigt.

1.3 Der Betriebsmodus Auto

Ruto

In diesem Modus betreiben Sie nach der Programmierung das Gerät im automatischen Rampen-Betrieb: die automatische Rampenfunktion definiert sich durch max. 20 Strom- oder Spannungswerte die automatisch ausgegeben werden. Die Rampenfunktion ist wahlweise zyklisch oder begrenzt. Ein Zyklus ist im Bereich von 0,1 s ... 999.9 s

bzw. 0,1 min .... 999.9 min programmierbar. Die autom. Rampenfunktion wird mit der rechten Taste gestartet. Sie kann mit der linken Taste beendet werden. Die autom. Rampenfunktion kann durch Aktivierung des Hold-Eingangs angehalten werden. Während des Betriebs wird im Wechsel der ausgegebene Sollwert und Auto angezeigt.

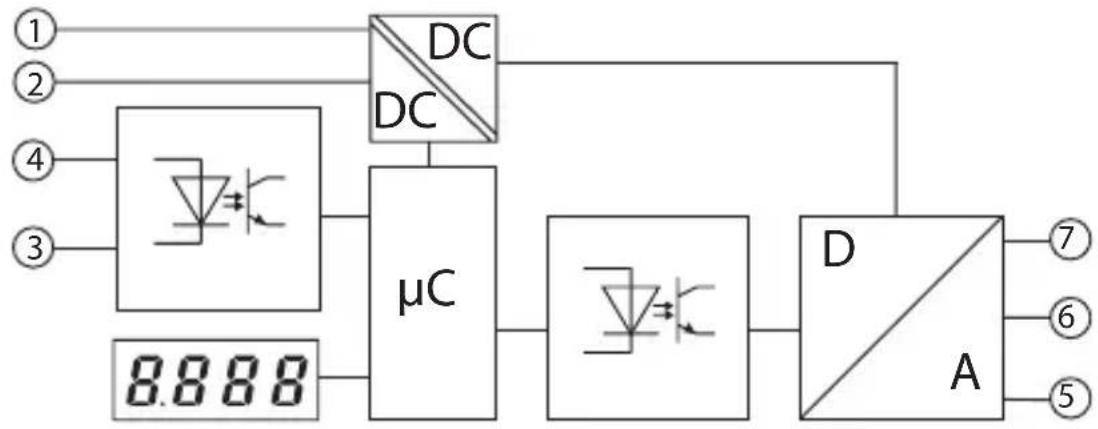

1.4 Blockschaltbild

Eingänge

1: 10 ... 30 V DC 4: Hold

2: GND_1

3: GND_2

Ausgänge

5: 0 ... 24 mA (Iout)

6: GND_3

2 Sicherheits- und Warnhinweise

1. Vor Durchführung von Installations- oder Wartungs-arbeiten stellen Sie bitte sicher, dass die Digitalanzeige von der Versorgungsspannung getrennt ist.

2. Setzen Sie dieses Gerät nur bestimmungsgemäß ein.

3. In technisch einwandfreiem Zustand.

4. Unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.

5. Beachten Sie länder- und anwendungsspezifische Bestimmungen

1. Dieses Gerät ist nicht geeignet für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind.

2. Die Digitalanzeige darf nur in ordnungsgemäß eingebautem Zustand entsprechend dem Kapitel "allgemeine technische Daten" betrieben werden.

2.1 Bestimmungsgemäßer Gebrauch

Dieses Gerät darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz- Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspannungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein.

3 Inbetriebnahme

Wenn Sie die Versorgungsspannung anlegen wird für 2 Sekunden

angezeigt. Danach erscheint für 2 Sekunden der Gerätetyp und für 2 Sekunden der Softwarestand. Nachdem das EEPROM ausgelesen wurde wechselt das Gerät in den Betriebsmodus.

3.1. Reset, Rückstellung auf Werkseinstellung

Wenn Sie beide Tasten gleichzeitig drücken und dann die Versorgungsspannung einschalten erscheint auf dem Display:

Das Gerät wurde auf die Werks-einstellung zurückgesetzt und ist jetzt betriebsbereit.

Wird das Gerät zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder einer Fehlbedienung des Geräts eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

3.2. Programmierung und Bedienung des Sollwertgebers mit 2 Tasten

Sie kommen in der Programmierung zum nächsten Parameter, wenn Sie beide Tasten gleichzeitig drücken. Innerhalb eines Parameters bestätigen Sie die Eingabe ebenfalls durch drücken der beiden Tasten.

Mit der rechten Taste wählen Sie die Parameterwerte aus. Wenn Sie einen Zahlenwert eingeben, dann wählen Sie mit der linken Taste

die Dekade aus, mit der rechten

wählen Sie einen Wert zwischen 0 ... 9.

3.3 Allgemeiner Hinweis zur Programmierung

Hinweis

Wenn Sie in dieser Anleitung beide Tasten gleichzeitig drücken sollen, dann müssen Sie die linke Taste kurz

vor der rechten Taste drücken; beide Tasten mindestens 3 Sekunden lang.

4 Programmierung

4.1 Einstieg in die Programmierung

Sie gelangen in den Programmier-Modus, wenn Sie:

1. Die beiden frontseitigen Tasten gleichzeitig drücken.

1. Auf dem Display erscheint:

1. Zudem erscheint eine blinkende Sicherheitsabfrage. Durch Drücken der rechten Taste wechseln Sie zwischen No und YES

1. Wenn im Display YES angezeigt wird und Sie beide Tasten drücken gelangen Sie in den Programmiermodus. Mit no gelangen Sie in den Anzeigemodus

4.2 Programmiermodus

1. Drücken Sie die rechte Taste und wählen Sie den Betriebsmodus aus:

1. Sie können zwischen 3 verschiedenen Betriebsmodi wählen:

1. Wenn Sie den Betriebsmodus ausgewählt haben und beide Tasten drücken, können Sie mit der Programmierung beginnen.

Die drei Betriebsmodi können unabhängig voneinder programmiert werden.

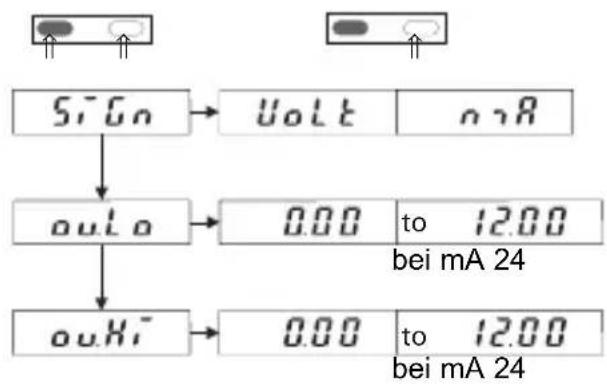

4.2.1 Der Betriebsmodus SEtP

1. Sie können für den Betriebsmodus SEtP folgendes programmieren:

- SiCo Mit

1. Das Gerät ist jetzt betriebsbereit. SiGnal wählen Sie

zwischen der Sollwertausgabe in Volt oder mA. Wenn Sie beide Tasten drücken gelangen Sie von SiGn nach ou.Lo und ou.HI

1. Wenn Sie während des Betriebs in den Programmiermodus wechseln und die Parameter ou.Lo. bzw. ou.Hi verändern, beachten Sie

- oulo Mit den unteren Wert fest.

output.Low legen Sie beim beenden des Programiermodus bitte folgendes:

- ouHi Mit

Wird der Wert beim Parameter output. High legen so Lo verändert, so beginnt der im

Sie den oberen Wert fest. Mit der linken Taste wählen Sie die Dekade aus, mit der rechten wählen Sie einen Wert zwischen 0 ... 9. Im Betrieb kann nicht unter den Wert ou.Lo bzw. über den Wert ou.Hi editiert werden. Die Defaultwerte für ou.Lo sind 0 V bzw. 0 mA. Für ou.Hi sind die Werte 12 V bzw. 24 mA.

Betrieb editierte Wert beim Wert vom Parameter ou.Lo. Wird der Wert beim Parameter ou.Hi verändert, so wird der im Betrieb editierte Wert wieder auf ou.Lo zurückgesetzt.

1. Nachdem Sie den Wert ou.Hi eingestellt haben und beide Tasten gleichzeitig drücken erscheint

EndP

1. Mit der rechten Taste wählen Sie zwischen no und YES

no YES

1. Wenn Sie YES gewählt haben und beide Tasten gleichzeitig drücken beenden Sie die Programmierung. Die neuen Werte werden in das EEPROM gespeichert.

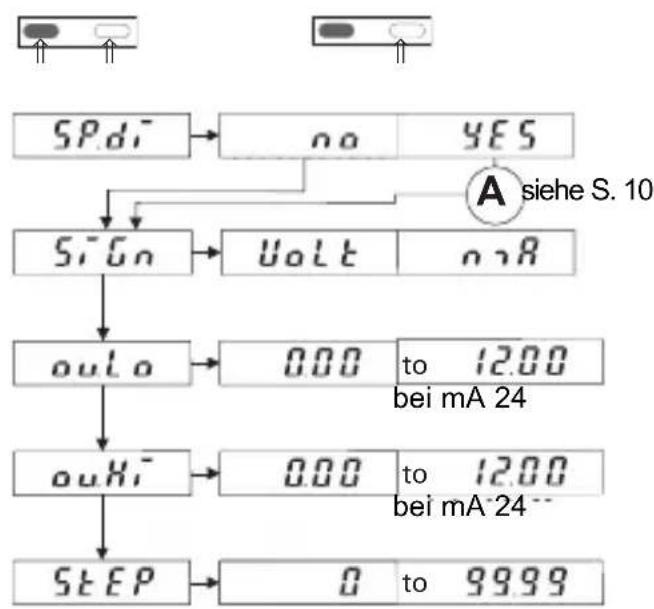

4.2.2 Der Betriebsmodus MAn

P18n

1. Sie können für den Betriebsmodus MAn folgendes programmieren:

2. Funktionen

• SPd ^- die Funktion SPcial display, siehe Seite 9
• SiGn Mit SiGnal zwischen der Sollwertausgabe in Volt oder mA. Wenn Sie beide Tasten drücken gelangen Sie von SiGn nach ou.Lo und ou.HI
• oulo Mit outp Sie den Ausgabewert Wert fest.
• ouHi ^- Mit output. Sie den oberen Ausgabewert Wert fest.
• SLEEP Mit StEP legen Sie die

Schrittweite fest. Um diese Schrittweite erhöht sich der Sollwert im Betrieb wenn Sie die rechte Taste drücken. Der ausgegebene Sollwert reduziert sich um diesen Betrag wenn Sie die linke Taste betätigen. Wenn Sie im Betrieb den unteren Grenzwert unterschreiten wollen, so wird der Wert ou.Lo gehalten. Wenn Sie im Betrieb den oberen Grenzwert überschreiten wollen, so wird der Wert ou.Hi gehalten.

Hinweis

Wenn Sie während des Betriebs in den Programmiermodus wechseln und die Werte ou.Lo, ou.Hi, di.Lo oder di.Hi ändern, so wird der Parameter StEP auf Null zurück gesetzt, der Ausgabewert wird auf ou.Lo, bzw. di.Lo zurückgesetzt.

1. Nachdem Sie den Wert StEP eingestellt haben und beide Tasten gleichzeitig drücken erscheint

1. Mit der rechten Taste wählen Sie zwischen no und YES

no YES

1. Wenn Sie YES gewählt haben und beide Tasten gleichzeitig legen drucken beenden Sie die Programmierung. Alle eingestellten Parameter werden ge-

1. Das Gerät ist jetzt betriebsbereit.

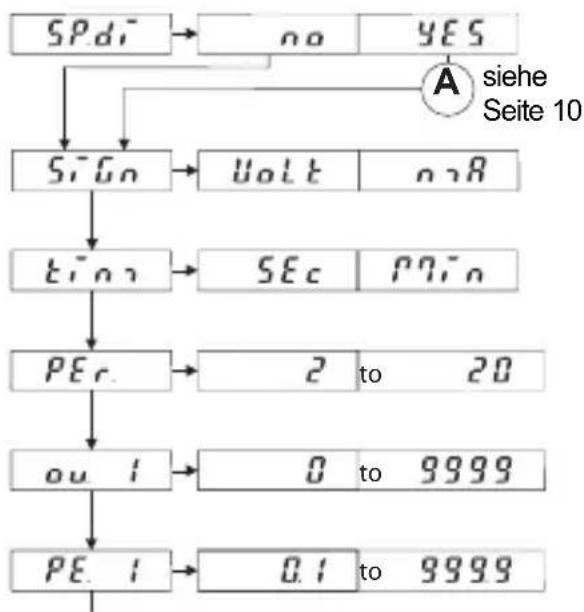

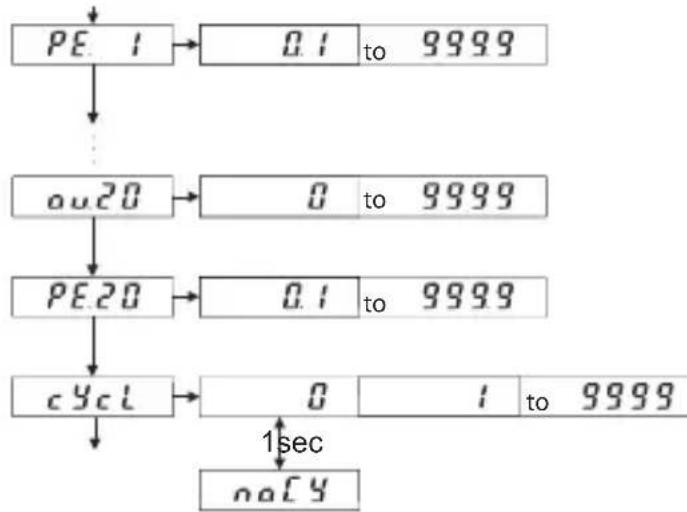

4.2.3 Der Betriebsmodus Auto

1. Sie können für den Betriebsmodus Auto folgendes programmieren:

- no[Y] Mit eine Endlosschleife.

noCYle starter

Wenn Sie beide Tasten gleichzeitig drücken kommen Sie einen Parameter weiter. Innerhalb eines Parameters wählen Sie mit der linken Taste die Dekade an, mit der rechten Taste stellen Sie einen Wert von 0 ... 9 ein.

1. Die Funktion SP.d, siehe Seite 10

- 5,6n Mit

zwischen der Sollwertausgabe in Volt oder mA.

- tino Mit

Zeit in Sekunden oder Minuten.

wählen Sie die Anzahl der Stützpunkte.

- ou l

für den ersten Stützpunkt den Strom bzw. Spannungswert.

- PE 1

die erste Periode fest.

(Sie können maximal 20 Perioden programmieren) Entsprechend der Festlegung von PEr ergeben sich dann auch die max. Sollwerte ou. X und die Zeiten PE. X.

- Mit der Funktion cYcle

legen Sie fest wie viele Zyklen durchlaufen werden sollen.

1. Nachdem Sie den Wert cYcl eingestellt haben und beide Tasten gleichzeitig drücken erscheint

EndP

1. Mit der rechten Taste wählen Sie zwischen YES und no

Sie die

no YES

1. Wenn Sie YES gewählt haben und beide Tasten gleichzeitig drücken beenden Sie die Programmierung

1. Das Gerät ist jetzt betriebsbereit und kann mit der rechten Taste gestartet und mit der linken Taste gestoppt werden.

Hinweis:

Nach einem PowerOn wird 0,00 mA oder 0,00 V ausgegeben. Die Autofunktion wird nicht automatisch gestartet. Nach dem manuellen Start der Autofunktion wird der Wert von ou.1 ausgegeben. Nach dem Durchlauf des Zyklus,bleibt der Ausgang bei dem Wert von ou.1 stehen.

Ergänzungen zu 4.2.2 und 4.2.3

Die Funktion SPd ^-

1. Wenn Sie bei SPd ^- YES wählen können Sie im Display einen von der Sollwertausgabe abweichenden Wert im Display anzeigen.

2.Die Funktion SPecial disPlay

- Mit der Funktion SPacial(decimalPoint stellen Sie die Anzahl der Nachkommastellen ein (nur für die Displayanzeige).

- dilo Mit diplay.Low stellen Sie den Minimalwert für die Displayanzeige ein. Dieser Wert entspricht dann dem Wert ou.Lo für die Sollwertausgabe.

- d ^- Hi ^- Mit diplay.High stellen Sie den Maximalwert für die Displayanzeige ein. Dieser Anzeigewert entspricht dem Wert ou.Hi für die Sollwertausgabe.

Beispiel:

Im Display soll 10 (kg) angezeigt werden, der Sollwertausgang soll 2 V betragen (unterer Grenzwert); das Display soll 40 (kg) anzeigen und Sollwertausgang soll 8 V ausgeben (oberer Grenzwert).

1. Wenn Sie beide Tasten drücken, setzen Sie die Programmierung bei 4.2.1 (1) fort. SiGn, siehe A im Ablauf-Diagramm

Zusammenfassung:

Anzeige Ausgangswert dīLo → ouLo dīHi → ouHi

Bei der Programmierung werden intern die Werte für die Anzeige und der Sollwertausgabe einander zugeordnet.

4.2.3.1 Ein Beispiel zum Betriebsmodus Auto

Wenn Sie solch eine Funktion programmieren wollen, dann legen Sie sich am Besten so eine Tabelle an:

Beispiel Eigene Werte
PEr 8
ou. 1 0 V
PE. 1 5 s
ou. 2 3 V
PE. 2 5 s
ou. 3 2 V
PE. 3 10 s
ou. 4 3 V
PE. 4 10 s
ou. 5 3 V
PE. 5 10 s
ou. 6 8 V
PE. 6 10 s
ou. 7 8 V
PE. 7 10 s
ou. 8 0 v
PE. 8 5 s

5. Technische Daten

Anzeige: 4-stellige rote 7-Segment LED-Anzeige, 8 mm hoch Versorgungs- 10 ... 30 V DC, galvanisch getrennt spannung:

Stromaufnahme 39 mA bei 25 °C und 20 mA Ausgangsstrom bei 24 V DC:

Leistungsaufnahme: max. 1 W,

Prüfspannung: 500 V, 50 Hz., 1 min.

Prüfspannungen: EN 61010-1 für Verschmutzungsgrad 2 und Überspannungskategorie 2

EMV: Störabstrahlung EN 55011 Klasse B Störfestigkeit EN61000-6-2

Betriebstemperatur: -20 ... +65 °C, nicht betauend Lagertemperatur: -25 ... +85 °C, nicht betauend Luftfeuchtigkeit: 90 % bei 25 °C, nicht betauend

Schutzart: IP 65 von vorne

Gewicht: ca. 50 g

Eingänge: 2 Fronttasten zur Einstellung und Programmierung

Holdeingang, Optokoppler, high aktiv

low: 0 .. 2 VDC / high: 4 .. 30 VDC

Ausgänge: Stromausgang 0 ... 24 mA, Schrittweite 10 μA

Bürde 20 mA bis ≤500 Ohm, > 20 mA bis ≤ 400 Ohm

Ripple: ≤10 mVss

Spannungsausgang 0 ..12 V, Schrittweite 10 mV,

Bürde ≥ 2 kOhm, Ripple: ≤10 mVss

Genauigkeit: < 0,1 % vom Endwert + 0,01 %/K

6. Anschlussbelegung

Eingänge

1: 10 ... 30 V DC

2: GND_1

3: GND_2

4: Hold

Ausgänge

Schraubanschluss RM5.08:

0,14 ... 1,5 mm ^2 , 26 ... 16 AWG

Blockschaltbild und Anschluss siehe

Punkt 1.4

7. Lieferumfang

1 Digitalanzeige

1 Spannbügel

1 Frontrahmen für Spannbügelbefestigung, für Einbauquerschnitt 50 x 25 mm

1 Frontrahmen für Schraubbefestigung, für Einbauquerschnitt 50 x 25 mm

1 Dichtung

1 Bedienungsanleitung multilingual

8. Bestellbezeichnung

Sollwertgeber 533: 6.533.012.300

9. Fehlermeldungen

Err0: Programmierfehler, z. B.: der eingegebene Wert ist höher als ou.Hi

10. Abmessungen siehe Klappseite

Table of contents

90 % bei 25 °C, senza condensa

Zähl- und Sensortechnik

P.O. BOX 3440

D-78023 Villingen-Schwenningen

GERMANY

Tel: [phone] - 39 03 - 0

Fax [phone]

[e-mail]

[e-mail]
