Tipo di prodotto	Generatore di setpoint
Marca	Kübler
Modello	Codix 533
Display	4 decadi, LED rosse a 7 segmenti, altezza 8 mm
Alimentazione	10 … 30 V CC, isolamento galvanico
Consumo	max. 1 W
Uscita corrente	0 … 24 mA, incremento 10 μA, carico ≤ 500 Ω (20 mA) o ≤ 400 Ω (24 mA)
Uscita tensione	0 … 12 V CC, incremento 10 mV, carico ≥ 2 kΩ
Precisione	< 0,1 % del valore finale ± 0,01 %/K
Modalità operative	SEtP (setpoint standard), MAn (rampa manuale), Auto (rampa automatica)
Programmazione	2 pulsanti sul fronte
Ingresso Hold	Optoaccoppiatore, attivo alto (basso: 0 … 2 V CC, alto: 4 … 30 V CC)
Temperatura di funzionamento	-20 … +65 °C, senza condensa
Temperatura di stoccaggio	-25 … +85 °C, senza condensa
Umidità ambiente	90 % a 25 °C, senza condensa
Grado di protezione	IP65 sul fronte
Peso	circa 50 g
Dimensioni di incasso	50 x 25 mm
Collegamento	Morsetti a vite RM5.08, sezione 0,14 … 1,5 mm² (26 … 16 AWG)
Memoria	EEPROM per salvataggio dati in caso di interruzione di corrente
Sicurezza	Utilizzo conforme a EN 61010-1, non in zona esplosiva
Manutenzione e pulizia	Nessuna manutenzione particolare, pulire con un panno asciutto e non lanuginoso
Ricambi e riparabilità	Codice d'ordine: 6.533.012.300
Informazioni generali	Manuale multilingue disponibile per il download

Domande frequenti - Codix 533 Kübler

Come resettare l'apparecchio alle impostazioni di fabbrica?

Per resettare, premere entrambi i pulsanti contemporaneamente e quindi accendere l'apparecchio. Viene visualizzato il messaggio rESEt e l'apparecchio ritorna alle impostazioni di fabbrica.

Quali sono le tre modalità operative disponibili?

Le tre modalità sono: SEtP (setpoint standard), MAn (rampa manuale) e Auto (rampa automatica). Sono programmabili indipendentemente.

Come programmare un setpoint in modalità SEtP?

In modalità SEtP, selezionare il segnale (volt o mA) con SiGn, quindi impostare i valori ou.Lo (minimo) e ou.Hi (massimo). Confermare con entrambi i pulsanti. In funzionamento, inserire direttamente il valore desiderato.

Come funziona la modalità rampa manuale (MAn)?

In modalità MAn, impostare i limiti ou.Lo e ou.Hi e un incremento StEP. In funzionamento, il pulsante destro aumenta il setpoint di un incremento, il pulsante sinistro lo diminuisce.

Come configurare una rampa automatica (Auto)?

In modalità Auto, programmare fino a 20 punti di riferimento (ou.X e PE.X). Impostare il numero di cicli (cYcI) o un loop infinito (no). Avviare con il pulsante destro, arrestare con il sinistro.

Cosa fare in caso di visualizzazione dell'errore Err0?

L'errore Err0 indica un errore di programmazione, ad esempio un valore inserito superiore a ou.Hi. Controllare e correggere i parametri.

Come utilizzare il display speciale (SPd)?

Attivare SP.d (SPecial display) in programmazione per visualizzare un valore diverso dal setpoint emesso. Impostare di.Lo e di.Hi per far corrispondere il display all'uscita (esempio: visualizzare 10 kg per 2 V).

Quali valori di uscita sono disponibili?

L'apparecchio fornisce un'uscita corrente 0 … 24 mA o un'uscita tensione 0 … 12 V CC. È possibile utilizzare una sola uscita alla volta, selezionata tramite il parametro SiGn.

Come collegare l'apparecchio?

Utilizzare i morsetti a vite RM5.08: pin 1 (alimentazione 10-30 V DC), pin 2 e 3 (GND), pin 4 (Hold), pin 5 (uscita corrente), pin 6 (GND uscita), pin 7 (uscita tensione). Rispettare la sezione del filo 0,14 … 1,5 mm².

Qual è il consumo elettrico?

Il consumo massimo è di 1 W. A 24°C con una corrente di uscita di 20 mA, il consumo è di circa 39 mA sotto alimentazione.

MANUALE UTENTE Codix 533 Kübler

Generatore di valore

di consegna 533

con uscite 0 ... 12 V

e 0 ... 24 mA

Einbaurahmen/Bezel/Cadre de montage/Telaio di fissaggio/Marcos para encastrado

53 28

25x50 1 4

50°0.6 25°0.5

56 40 32 1

25×50 1 4

50 25 32±0.1 M3

1 Senkung Af3, DIN 74
Countersinking Af3, DIN 74
Fraisure Af3, DIN 74
Svasatura Af3, DIN 74
Fresado Af3, DIN 74

1. Descrizione funzionale .... 2
   1.1 Modalità operativa SETP 2
   1.2 Modalità operativa MAn 2
   1.3 Modalità operativa Auto 2
   1.4 Sinottico 3
   2 Istruzioni di sicurezza ed avvertenze 3
   2.1 Uso conforme dell'apparecchio 4
   3 Messa in funzione 4
   3.1 Ripristino, ritorno all'impostazione di fabbrica 4
   3.2 Programmazione ed uso del generatore di consegna con 2 tasti .... 4
   3.3 Informazione generica per la programmazione ..... 5
   4 Programmazione 5
   4.1 Richiamo della modalità Programmazione .... 5
   4.2 Modalità Programmazione 5
   4.2.1 Modalità operativa SEtP 5
   4.2.2 Modalità operativa MAn 6
   4.2.3 Modalità operativa Auto 7

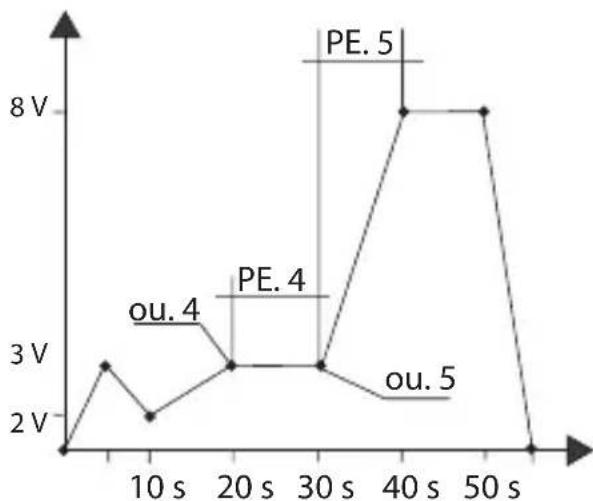

   4.2.3.1 Esempio di modalità operativa Auto 10
2. Dati tecnici 10
3. Collegamento 11
4. Descrizione della consegna 11
5. Codice di ordinazione 11
6. Messaggi d'errore 11

1. Descrizione funzionale

Il presente generatore di valore di consegna è un apparecchio semplice da usare, comandato da un micro-processore, che serve per l'emissione di valori di corrente e di tensione.

Tensione: 0 ... 12 V DC.

Può essere utilizzata una sola uscita alla volta.

Ha tre modalità operative:

- Funzione consegna standard

- Funzione rampa manuale

- Funzione rampa automatica

Dati salvati in caso di interruzione di corrente

I dati programmati sono memorizzati in EEprom e sono conservati in caso di interruzione di corrente.

1.1 Modalità operativa SEtP

SE&P

Questa modalità consente l'uso manuale dell'apparecchio dopo la programmazione: acquisizione di un valore di consegna con i tasti.

L'utente definisce direttamente in volt od in mA il valore che deve

comparire in uscita. Se nessun tasto viene premuto nei tre secondi successivi, questo valore viene preso in considerazione ed emesso come nuovo valore di consegna.

1.2 Modalità operativa MAn

P18n

Questa modalità consente l'uso dell'apparecchio per attuare una rampa manuale dopo la programmazione:questa rampa si definisce con due valori di corrente o di tensione, selezionabili liberamente, e con un incremento. In fase di funzionamento, il tasto destro consente di aumentare il valore di consegna del

valore dell'incremento programmato; il tasto sinistro consente di diminuirlo. Inoltre, è possibile applicare un fattore di scala al valore di consegna emesso, in altre parole, di visualizzare per esempio10 (kg) e di emettere 2 V. Durante il funzionamento, il display alterna tra la visualizzazione del valore di consegna emesso e MAn.

1.3 Modalità operativa Auto

Ruto

Questa modalità consente l'uso dell'apparecchio per attuare una rampa automatica dopo la programmazione: la funzione rampa automatica si definisce con un massimo di 20 valori di corrente o di tensione che vengono emessi automaticamente. La funzione rampa è, a scelta, ciclica o limitata. Un ciclo può essere programmato entro la fascia

compresa tra 0,1 s ... 999.9 s o tra 0,1 min .... 999.9 min. La funzione rampa auto. viene lanciata con il tasto destro. Essa può essere conclusa con il tasto sinistro. La funzione rampa auto. può essere interrotta con l'attivazione dell'ingresso Hold. Durante il funzionamento, il display alterna tra la visualizzazione del valore di consegna emesso e Auto.

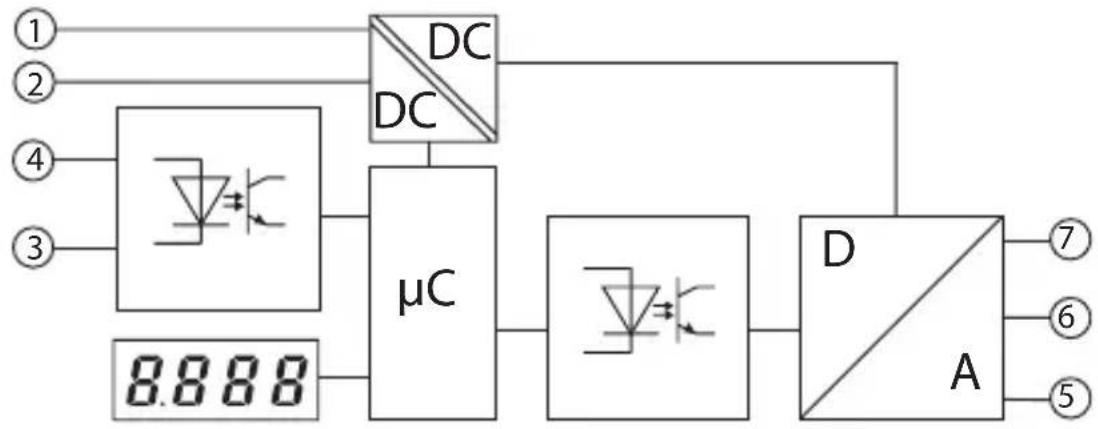

1.4 Sinottico

Ingressi

1: 10 ... 30 V DC 4: Hold

2: GND_1

3: GND\_2

Uscite

5: 0 ... 24 mA (Iout)

6: GND_3

2 Istruzioni di sicurezza ed avvertenze

1. Prima di qualsiasi intervento d'installazione o di manutenzione, assicurarsi che il display digitale non sia sotto tensione.

2. Il presente apparecchio deve essere utilizzato esclusivamente in modo conforme alla sua destinazione.

3. Le sue condizioni tecniche devono essere perfette.

4. Rispettare le istruzioni d'uso e le istruzioni generali di sicurezza.

5. Rispettare le prescrizioni specifiche al paese di destinazione ed all'utente

1. Il presente apparecchio non è adatto per un funzionamento in zona esplosiva o nelle zone d'utilizzo proscritte dalla norma EN 61010, Parte 1.

2. Il display digitale può essere utilizzato solo se è stato installato a regola d'arte, in conformità con il capitolo "Dati tecnici generali".

2.1 Uso conforme dell'apparecchio

Il presente apparecchio può essere utilizzato esclusivamente come apparecchio d'incastro. È stato progettato per un impiego nei processi e comandi industriali, per le linee di produzione dell'industria del metallo, del legno, delle materie plastiche, della carta, del vetro, del tessile, ecc. Le sovratensioni ai morsetti da avvitare dell'apparecchio devono essere limitate ai valori della categoria di

3 Messa in funzione

Dopo la messa sotto tensione, il seguente messaggio

appare per 2 secondi. Poi, appare il tipo dell'apparecchio per 2 secondi e dopo ancora, la versione del software, sempre per 2 secondi. Dopo avere letto l'EEPROM, l'apparecchio passa nella modalità operativa.

3.1. Ripristino, ritorno all'imposta- zione di fabbrica

Premere contemporaneamente i due tasti, poi mettere l'apparecchio sotto tensione; appare il seguente messaggio:

L'apparecchio è riportato all'imposta- zione di fabbrica ed è pronto per fun- zionare.

sovratensione II.

Se l'apparecchio è utilizzato per gestire delle macchine o lo svolgi- mento di processi durante i quali un guasto od un errore nell'uso dell'apparecchio potrebbe determinare danni alla macchina o rischi d'incidente per gli operatori, il proprietario è responsabile delle relative misure di sicurezza da adottare.

3.2. Programmazione ed uso del generatore di consegna con 2 tasti

Al momento della programmazione, premere i due tasti contemporaneamente per passare al parametro successivo.

Per confermare l'acquisizione del valore di un parametro, premere di nuovo entrambi i tasti.

Il tasto destro consente la selezione del valore dei parametri. Per acquisire un valore numerico, selezionare la deccade con il tasto sinistro,

poi selezionare un valore tra 0 ... 9 con il tasto destro.

3.3 Indicazione generica per la programmazione

Nota

Per premere i due tasti contemporaneamente, premere il tasto sinistro poco prima di quello destro; mantenere poi

la pressione dei due tasti per almeno 3 secondi.

4 Programmazione

4.1 Richiamo della modalità Programmazione

Per andare in modalità

Programmazione:

1. Premere contemporaneamente i due tasti sulla parte frontale.

1. Appare il seguente messaggio:

1. Inoltre, appare una richiesta di conferma lampeggiante. Premere il tasto destro per selezionare

YES o No

1. Premere entrambi i tasti mentre YES è visualizzato per passare nella modalità Programmazione. Con no, ritorno alla modalità Visualizzazione

4.2 Modalità Programmazione

1. Premere il tasto destro per selezionare la modalità operativa:

1. Sono disponibili tre modalità operative:

1. Dopo aver selezionato la modalità operativa, premere i due tasti. A questo punto, si può iniziare la programmazione.

Le tre modalità operative possono essere programmate indipendentemente l'una dall'altra.

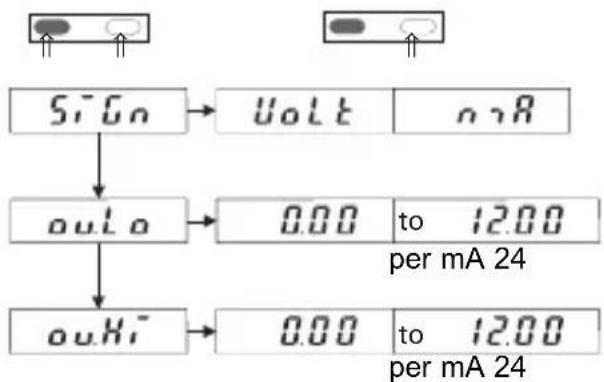

4.2.1 Modalità operativa SEtP

1. La modalità SEtP consente la programmazione dei seguenti parametri:

• SiGn al consente la sele- zione della consegna in volt o in mA. Premere i due tasti per passare da SiGn ad ou.Lo e ou.HI
• output.Low consente di determinare il valore inferiore.
• output. High consente di determinare il valore superiore.

Selezionare la decade con il tasto sinistro, poi selezionare un valore compreso tra 0 ... 9 con il tasto destro.

In fase di funzionamento, non sarà possibile acquisire un valore inferiore ad ou.Lo o superiore ad ou.Hi. Valori per difetto: 0 V o 0 mA per ou.Lo, 12 V o 24 mA per ou.Hi.

1. Dopo avere regolato il valore ou.Hi, premere contemporaneamente i due tasti; appare il seguente messaggio

EndP

1. Selezionare YES o no con il tasto destro

no YES

1. Se entrambi i tasti sono premuti, mentre YES è selezionato, la programmazione è conclusa. I nuovi valori sono memorizzati nell'EEPROM.

1. L'apparecchio è pronto per funzionare.

2. Se, durante il suo funzionamento, l'apparecchio è messo in modalità Programmazione ed i parametri ou.Lo od ou.Hi sono modificati, uscendo dalla modalità Programmazione, tenere in considerazione i seguenti punti:

Se il valore del parametro ou.Lo viene modificato, l'apparecchio si posiziona automaticamente su questo nuovo valore del parametro ou.Lo. Se il valore del parametro ou.Hi viene modificato, l'apparecchio si posiziona automaticamente su valore del parametro ou.Lo.

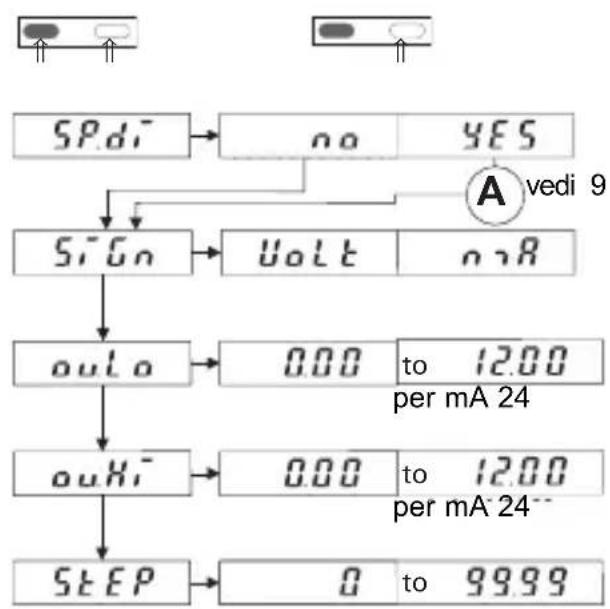

4.2.2 Modalità operativa MAn

P180

1. La modalità MAn consente la programmazione dei seguenti parametri:

2. Funzioni

• SP.d; vedi 9
• SiGn al consente la selezione della consegna in volt o in mA. Premere i due tasti per passare da SiGn ad ou.Lo e ou.HI
• output.Low consente di determinare il valore inferiore.
• output.High consente di determinare il valore superiore.
• StEP&consente di determinare l'incremento. In fase di funzionamento, premere il tasto destro per aumentare la consegna emessa di un incremento. Premere il tasto sinistro per ridurre la consegna emessa di un incremento. . In fase di funzionamento, se l'operatore tenta di ridurre la consegna sotto ad ou.Lo, essa è mantenuta su ou.Lo. Se tenta di aumentare la consegna sopra ou.Hi, essa è mantenuta su ou.Hi.

Nota

Qualora, durante il funzionamento, l'apparecchio fosse portato in modalità Programmazione ed i parametri ou.Lo, ou.Hi, di.Lo o di.Hi fossero modificati, il parametro StEP sarrebbe rimesso a zero ed il valore di uscita sarrebbe rimesso su ou.Lo o su di.Lo.

1. Dopo avere regolato il valore StEP, premere contemporaneamente i due tasti; appare il seguente messaggio

EndP

1. Selezionare YES o no con il tasto destro

no YES

1. Se entrambi i tasti sono premuti, mentre YES è selezionato, la programmazione è conclusa.

1. L'apparecchio è pronto per funzionare.

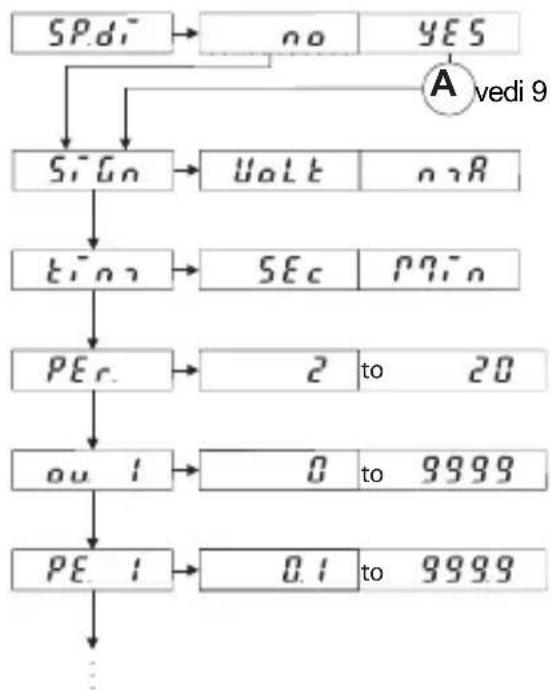

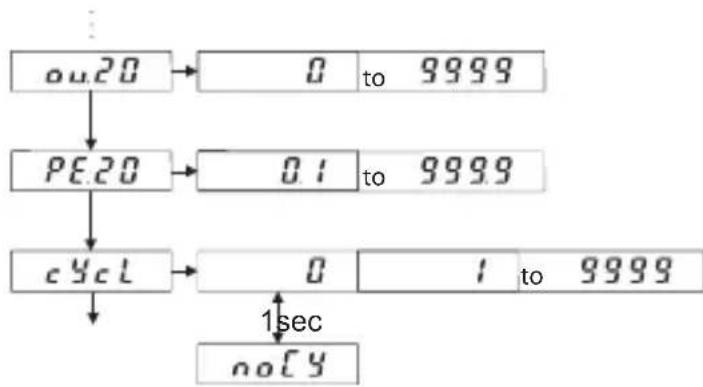

4.2.3 Modalità operativa Auto

Ruto

1. La modalità Auto consente la programmazione dei seguenti parametri:

1. La funzione SPdi verdi 9

- SiGñal consente la selezione della consegna in volt o in mA.

- time consente la sele- zione del tempo in secondi o in minuti.

- PE r. Number of consente la selezione del numero di punti di riferimento.

- ou. i output 1 consente la selezione del valore di corrente o di tensione per il primo punto di riferimento.

- PE i PEriode. 1 consente la definizione del primo periodo. (è possibile programmare un massimo di 20 periodi). I valori di consegna massimi ou.X ed i tempi PE.X si determinano in funzione del valore definito per PEr.

- c y c l La funzione consente di definire il numero di cicli da realizzare.

- noGYle avvia un anello senza fine.

Premere contemporaneamente i due tasti per passare al parametro successivo. In un parametro, il tasto sinistro consente la selezione della decade ed il tasto destro, la selezione di un valore tra 0 ... 9.

1. Dopo avere regolato il valore cYcl, premere contemporaneamente i due tasti; appare il seguente messaggio

1. Selezionare YES o no con il tasto destro

pEriods YES

1. Se entrambi i tasti sono premuti, mentre YES è selezionato, la programmazione è conclusa.

1. L'apparecchio è adesso pronto per funzionare. Avviarlo tramite il tasto di destra e fermarlo tramite il tasto di sinistra.

cYcle

Nota:

Dopo la messa sotto tensione, l'apparecchio emette 0,00 mA o 0,00 V. La funzione Auto non si avvia automaticamente.

Dopo l'avvio manuale della funzione Auto, l'apparecchio emette il valore ou.1. Dopo l'esecuzione del ciclo, l'uscita conserva il valore ou.1.

Complementi per i punti 4.2.2 e 4.2.3

1. Se YES è selezionato per SP.d, è possibile visualizzare un valore diverso dal valore della consegna emessa.

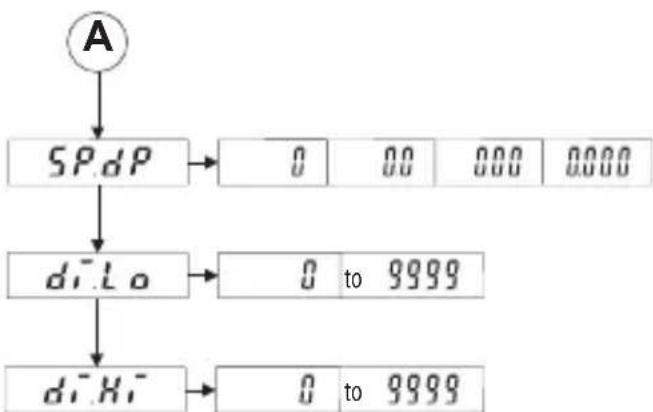

2. La funzione SPecial disPlay

- SPdP La funzione SPecial(decimalPoint consente di definire il numero di decimali (solo per il valore visualizzato).

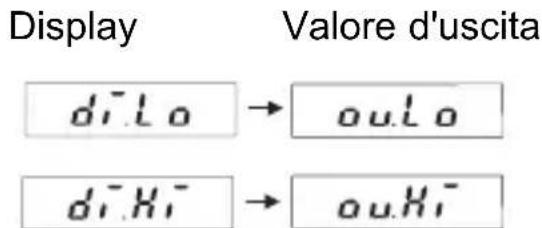

- di lo diplay.Low consente di definire il valore minimo che verrà visualizzato. Questo valore corrisponderà al valore ou.Lo della consegna emessa.

- di.Hi diplay.High consente di definire il valore massimo che verrà visualizzato. Questo valore corrisponderà al valore ou.Hi della consegna emessa.

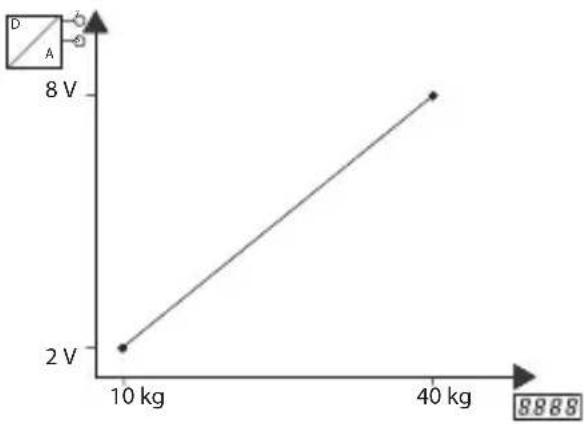

Esempio:

Occorre visualizzare 10 (kg) per un valore di consegna emesso di 2 V (limite inferiore); occorre visualizzare 40 (kg) per un valore di consegna emesso di 8 V (limite superiore).

1. Premere i due tasti per proseguire con la programmazione al punto 4.2.2 (1). SiGn, vedi A nell'organi-gramma

Riassunto:

Display Valore d'uscita diLo → ouLo diHi → ouHi

I valori per la visualizzazione e per la consegna emessa sono messi in correlazione internamente al momento della programmazione.

4.2.3.1 Esempio di modalità operativa Auto

La programmazione di una di queste funzioni è notevolmente facilitata dall'uso di una tabella come qui accanto:

Display: 4 decadi, LED rossi con 7 segmenti, altezza 8 mm

Tensione di 10 ... 30 V DC, isolamento galvanico alimentazione:

Consumo di corrente: 30 mA a 24°C, per una corrente di uscita di 20 mA Consumo: max. 1 W,

Tensione di prova: 500 V, 50 Hz., 1 min.

Tensioni di prova: EN 61010-1 per il grado di contaminazione 2 e la categoria di sovratensione 2

CEM: Emissione di parassiti EN 55011 Classe B Resistenza ai parassiti EN61000-6-2

Temperatura di funzionamento:

Temperatura di stoccaggio:

Umidità ambiente:

-20 ... +65 °C, senza condensa

-25 ... +85 °C, senza condensa

Indice di protezione:

IP 65 frontale

Dati tecnici (seguito)

Peso: circa 50 g

Ingressi: 2 tasti frontali per la regolazione e la programmazione

Ingresso Hold, accoppiatore ottico, attivo high

low: 0 .. 2 VDC / high: 4 .. 30 VDC

Uscite: Uscita di corrente 0 ... 24 mA, incremento 10 μA

Carico 20 mA fino a ≤ 500 Ohms, > 20 mA fino a ≤ 400 Ohms

Ondulazione: ≤10 mVss

Uscita di tensione 0 ..12 V, incremento 10 mV,

Carico ≥ 2 kOhm, ondulazione: ≤10 mVss

Precisione: ≤ 0,1 % del valore finale ± 0,01 % /K

6. Collegamento

Ingressi

1: 10 ... 30 V DC

2: GND_1

3: GND_2

4: Hold

Uscite

Morsetti da avvitare RM5.08:

0,14 ... 1,5 mm ^2 , 26 ... 16 AWG

Sinottico e connessione, vedi punto 1.4

7. Descrizione della consegna

1 Display digitale

1 Staffa di fissaggio

1 Telaio frontale per fissaggio tramite staffa, misure d'incastro 50 x 25 mm

1 Telaio frontale per fissaggio tramite viti, misure d'incastro 50 x 25 mm

1 Guarnizione

1 Manuale d'uso plurilingue

8. Codice di ordinazione

Generatore di valore di consegna 533:6.533.012.300

9. Messaggi d'errore

Err0: errore di programmazione, p. es.: valore acquisito superiore ad ou.Hi

10. Dimensioni, vedi opuscolo in prima pagina

Índice
